关于开关型单节锂电池充电和升压放电控制芯片HB6266C的简解

单节/双节线性锂电池充电芯片规格书1、HT6292功能简述1.1、特性● 完全的单节/两节锂离子/锂聚合物电池充电芯片● 极低的热消耗● 集成MOSFET、内置电流检测● 不需要外接反相保护二极管● 0.8％的充电电压精度● 可编程充电电流控制，最大达600mA● 芯片温度热折返保护● NTC 热敏接口监测电池温度● 有无电池检测● LED充电状态指示● 恒压充电电压值可通过外接电阻微调● 可以配置为单节或双节锂电池充电● 短路检测、保护● USB与AC适配器电压输入可选择● 工作环境温度范围：-30℃～70℃● 小型SSOP-16封装1.2、应用● 手持设备，包括医疗手持设备● PDA，移动蜂窝电话及智能手机● 移动仪器，MP3● 自充电电池组● 独立充电器● USB总线供电充电器1.3、概述HT6292为线性锂离子/锂聚合物电池充电芯片，其最低输入电压可低至3.6伏，最大充电电流可达600mA。

HT6292能够编程设计适应各种AC适配器及USB接口。

电池充电分为恒流（CC/Constant Current）、恒压（CV/Constant Voltage）过程，恒流充电电流通过外部电阻决定，最大为600mA。

如果考虑到热扩散问题时，往往使用限流输出的AC适配器，使用HT6292 则可以兼顾线性充电器、开关型充电的优点：充电快，自耗功率小。

HT6292 集成电流热折返保护电路、短路保护，确保充电芯片安全工作。

HT6292可以检测电池是否过放电，并对过放电的电池进行预充电。

HT6292集成NTC热敏电阻接口，可以采集、处理电池的温度信息，保证充电电池的安全工作温度。

HT6292 采用SSOP-16封装。

2、HT6292功能框图图1、HT6292功能框图3、 管脚定义图2、HT6292管脚分布图表1、HT6292管脚描述序号 符号 I/O 描述1 VTRIM - 外接电阻微调满充电压 2&3 VIN I 输入电源4CELLI0：两节锂电池充电 1或悬空：单节锂电池充电5 GND - 地6PDNI芯片使能输入： 0：芯片不工作 1或悬空：芯片工作7TOENI0：取消充电时间限制1或悬空：使能内部充电时间限制8 FAULT O FAULT(GREEN)STATUS(RED)描述0 0 没有充电或者无电池 0 1 正在充电 1 0 充电完成 0 PULSE1 故障状态 9STATUSOPULSE2电池温度异常10 CREF - 振荡器外接电容，决定内部振荡频率，同时提供参考时钟 11 TEMP I 温度传感信号输入12 V33 O 输出3.3V 参考电压，提供10mA 驱动能力 13VSELI0：USB 输入，充电电流为适配器输入时的50% 1或悬空：适配器输入14 RREF - 外接电阻控制恒流充电电流 15&16 VOUTO输出，接锂电池4、HT6292电气特性和推荐工作条件表2、HT6292推荐工作条件参数 最小值 典型值 最大值单位备注电源电压 4.5 5.0 6.5 V 单节电池充电电源电压8.8 10.0 11 V 双节电池充电环境温度-20 70 ℃5、HT6292性能参数表3、HT6292性能参数(一节电池,Ta=25℃)参数 符号 测试条件 最小 典型 最大 单位 上电复位电压上电复位 VPOR 3.6 V Standby模式VOUT漏电流 VBAT=3.7V 20 uA VIN电源电流VOUT悬空、PDN=0 100 uAVOUT悬空、PDN=1或悬空 1 mA 电压调整输出电压 4.158 4.20 4.242 V Dropout电压 200 mV 充电电流恒流充电电流A Icc VRREF>1.3V、VBAT=3.7V540 600 660 mA 预充电电流A Ipre VRREF>1.3V、VBAT=2.0V75 mA 恒流充电电流B Icc VRREF<0.4V、VBAT=3.7V100 mA 预充电电流B Ipre VRREF<0.4V、VBAT=2.0V12 mA 恒流充电电流C Icc RREF=35K、VBAT=3.7V 600 mA 预充电电流C Ipre RREF=35K、VBAT=2.0V 75 mA 再充电、预充电电压预充电阈值电压 Vpre 2.7 2.8 3.0 V 再充电阈值电压 Vrhg 3.95 V 温度监测低温阈值电压高温阈值电压折返阈值 85 100 115 ℃ 折返电流增益 100 mA/℃ 振荡器振荡频率 CREF=20nF 333 Hz 振荡周期 CREF=20nF 2.4 3.0 3.6 mS 逻辑电平逻辑高电平 VH 2 V 逻辑低电平 VL 0.8 V STATUS/FAULT驱动电流 5 mA表4、HT6292性能参数(双节电池,Ta=25℃)参数 符号 测试条件 最小 典型 最大 单位 上电复位电压上电复位 VPOR 6.4 V Standby模式VOUT漏电流 VBAT=7.4V 40 uA VIN电源电流VOUT悬空、PDN=0 100 uAVOUT悬空、PDN=1或悬空 1 mA 电压调整输出电压 8.316 8.40 8.484 V Dropout电压 200 mV 充电电流恒流充电电流A Icc VRREF>1.3V、VBAT=7.4V540 600 660 mA 预充电电流A Ipre VRREF>1.3V、VBAT=4.0V75 mA 恒流充电电流B Icc VRREF<0.4V、VBAT=7.4V100 mA 预充电电流B Ipre VRREF<0.4V、VBAT=4.0V12 mA 恒流充电电流C Icc RREF=35K、VBAT=7.4V 600 mA 预充电电流C Ipre RREF=35K、VBAT=4.0V 75 mA 再充电、预充电电压预充电阈值电压 Vpre 5.4 5.6 6.0 V 再充电阈值电压 Vrhg 7.9 V 温度监测低温阈值电压高温阈值电压折返阈值 85 100 115 ℃ 折返电流增益 100 mA/℃ 振荡器振荡频率 CREF=20nF 333 Hz 振荡周期 CREF=20nF 2.4 3.0 3.6 mS 逻辑电平逻辑高电平 VH 4 V 逻辑低电平 VL 0.4 V STATUS/FAULT驱动电流 5 mA6、HT6292功能描述及管脚应用说明6.1、锂电池充电介绍图3、锂电池充电曲线示意图锂电池充电过程主要分为恒流充电和恒压充电，恒流充电阶段充电电流保持恒定，同时电池电压不断上升。

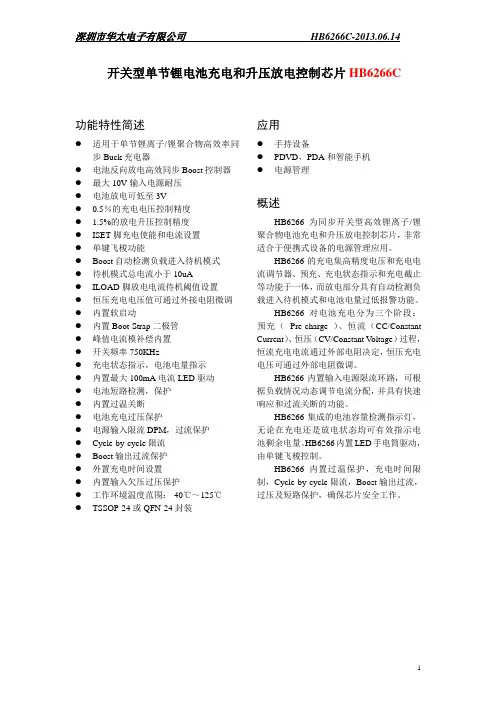

开关型单节锂电池充电和升压放电控制芯片HB6266C功能特性简述●适用于单节锂离子/锂聚合物高效率同步Buck充电器●电池反向放电高效同步Boost控制器●最大10V输入电源耐压●电池放电可低至3V●0.5％的充电电压控制精度● 1.5%的放电升压控制精度●ISET脚充电使能和电流设置●单键飞梭功能●Boost自动检测负载进入待机模式●待机模式总电流小于10uA●ILOAD脚放电电流待机阈值设置●恒压充电电压值可通过外接电阻微调●内置软启动●内置Boot-Strap二极管●峰值电流模补偿内置●开关频率750KHz●充电状态指示，电池电量指示●内置最大100mA电流LED驱动●电池短路检测，保护●内置过温关断●电池充电过压保护●电源输入限流DPM，过流保护●Cycle-by-cycle限流●Boost输出过流保护●外置充电时间设置●内置输入欠压过压保护●工作环境温度范围：-40℃～125℃●TSSOP-24或QFN-24封装应用●手持设备●PDVD，PDA和智能手机●电源管理概述HB6266为同步开关型高效锂离子/锂聚合物电池充电和升压放电控制芯片，非常适合于便携式设备的电源管理应用。

HB6266的充电集高精度电压和充电电流调节器、预充、充电状态指示和充电截止等功能于一体，而放电部分具有自动检测负载进入待机模式和电池电量过低报警功能。

HB6266对电池充电分为三个阶段：预充（Pre-charge）、恒流（CC/Constant Current）、恒压（CV/Constant Voltage）过程，恒流充电电流通过外部电阻决定，恒压充电电压可通过外部电阻微调。

HB6266内置输入电源限流环路，可根据负载情况动态调节电流分配，并具有快速响应和过流关断的功能。

HB6266集成的电池容量检测指示灯，无论在充电还是放电状态均可有效指示电池剩余电量。

HB6266内置LED手电筒驱动，由单键飞梭控制。

HB6266内置过温保护，充电时间限制，Cycle-by-cycle限流，Boost输出过流，过压及短路保护，确保芯片安全工作。

锂电池充电保护IC原理锂离子电池因能量密度高，使得难以确保电池的安全性。

具体而言，在过度充电状态下，电池温度上升后能量将过剩，于是电解液分解而产生气体，因内压上升而导致有发火或破裂的危机。

反之，在过度放电状态下，电解液因分解导致电池特性劣化及耐久性劣化(即充电次数降低)。

锂离子电池的保护电路就是要确保这样的过度充电及放电状态时的安全性，并防止特性的劣化。

锂离子电池的保护电路是由保护IC、及两颗Power-MOSFET所构成。

其中保护IC为监视电池电压;当有过度充电及放电状态时，则切换以外挂的Power-MOSFET来保护电池，保护IC的功能为: (1)过度充电保护、(2)过度放电保护、(3)过电流/短路保护。

以下就这三项功能的保护动作加以说明 (1) 过度充电: 当锂电池发生过度充电时,电池内电解质会被分解,使得温度上升并产生气体,使得压力上升而可能引起自燃或爆裂的危机,锂电池保护IC用意就是要防止过充电的情形发生。

过度充电保护IC原理:当外部充电器对锂电池充电时,为防止因温度上升所导致的内压上升,需终止充电状况,此时保护IC需检测电池电压,当到达4.25V时(假设电池过充点为4.25V)及激活过充电保护,将Power MOS由ON'OFF,进而截止充电。

另外,过充电检出,因噪声所产生的误动作也是必须要注意的,以免判定为过充保护,因此需要延迟时间的设定,而delay time也不能短于噪声的时间。

(2) 过度放电:在过度放电的情形下,电解液因分解而导致电池特性劣化,并造成充电次数的降低,锂电池保护IC用以保护其过放电的状况发生, 达成保护动作。

过度放电保护IC原理:为了防止锂电池过度放电之状态,假设锂电池接上负载,当锂电池电压低于其过放电电压检测点(假设设定为2.3V),将激活过放电保护,将Power MOS由ON'OFF,进而截止放电,达成保护以避免电池过放电现象发生, 并将电池保持在低静态电流的状态(standby mode),此时耗电为0.1uA当锂电池接上充电器,且此时锂电池电压高于过放电电压时,过放电保护功能方可解除。

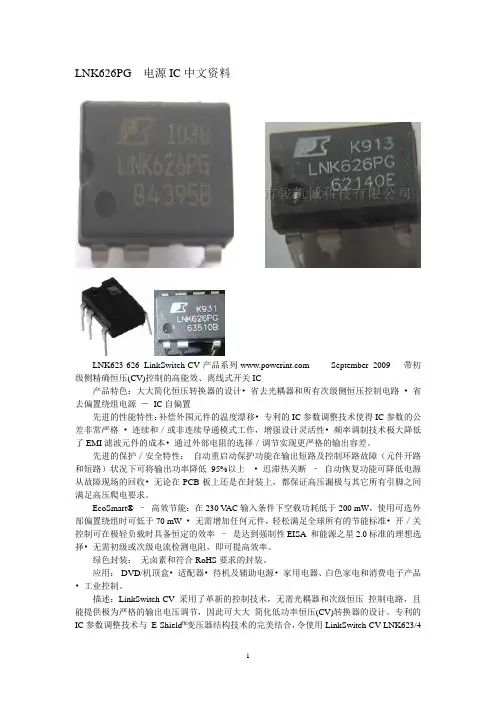

LNK626PG 电源IC中文资料LNK623-626 LinkSwitch-CV产品系列 September 2009 带初级侧精确恒压(CV)控制的高能效、离线式开关IC产品特色：大大简化恒压转换器的设计•省去光耦器和所有次级侧恒压控制电路•省去偏置绕组电源－IC自偏置先进的性能特性：补偿外围元件的温度漂移•专利的IC参数调整技术使得IC参数的公差非常严格•连续和／或非连续导通模式工作，增强设计灵活性•频率调制技术极大降低了EMI滤波元件的成本•通过外部电阻的选择／调节实现更严格的输出容差。

先进的保护／安全特性：自动重启动保护功能在输出短路及控制环路故障（元件开路和短路）状况下可将输出功率降低95%以上•迟滞热关断–自动恢复功能可降低电源从故障现场的回收•无论在PCB板上还是在封装上，都保证高压漏极与其它所有引脚之间满足高压爬电要求。

EcoSmart® –高效节能：在230 V AC输入条件下空载功耗低于200 mW，使用可选外部偏置绕组时可低于70 mW •无需增加任何元件，轻松满足全球所有的节能标准•开／关控制可在极轻负载时具备恒定的效率–是达到强制性EISA 和能源之星2.0标准的理想选择•无需初级或次级电流检测电阻，即可提高效率。

绿色封装：无卤素和符合RoHS要求的封装。

应用：DVD/机顶盒•适配器•待机及辅助电源•家用电器、白色家电和消费电子产品•工业控制。

描述：LinkSwitch-CV采用了革新的控制技术，无需光耦器和次级恒压控制电路，且能提供极为严格的输出电压调节，因此可大大简化低功率恒压(CV)转换器的设计。

专利的IC参数调整技术与E-Shield™变压器结构技术的完美结合，令使用LinkSwitch-CV LNK623/4进行Clampless™设计成为可能。

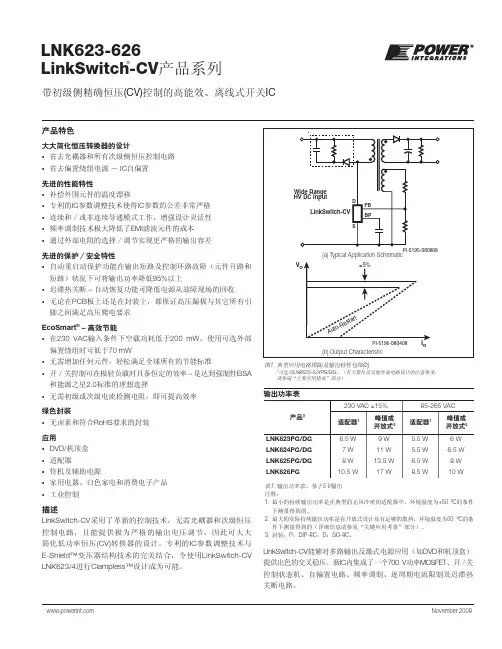

图1. 典型应用电路图(a)及输出特性包络(b) *可选用LNK623-624PG/DG。

（有关箝位及其他外部电路设计的注意事项，请参阅“主要应用指南”部分）LinkSwitch-CV*Wide RangeHV DC InputPI-5195-080808DSFBBP(a) Typical Application Schematic(b) Output CharacteristicIOVO±5%Auto-RestartPI-5196-080408LinkSwitch-CV能够对多路输出反激式电源应用（如DVD和机顶盒）提供出色的交叉稳压。

开关型单节锂电池充电和升压放电控制芯片HB6266C功能特性简述●适用于单节锂离子/锂聚合物高效率同步Buck充电器●电池反向放电高效同步Boost控制器●最大10V输入电源耐压●电池放电可低至3V●0.5％的充电电压控制精度● 1.5%的放电升压控制精度●ISET脚充电使能和电流设置●单键飞梭功能●Boost自动检测负载进入待机模式●待机模式总电流小于10uA●ILOAD脚放电电流待机阈值设置●恒压充电电压值可通过外接电阻微调●内置软启动●内置Boot-Strap二极管●峰值电流模补偿内置●开关频率750KHz●充电状态指示，电池电量指示●内置最大100mA电流LED驱动●电池短路检测，保护●内置过温关断●电池充电过压保护●电源输入限流DPM，过流保护●Cycle-by-cycle限流●Boost输出过流保护●外置充电时间设置●内置输入欠压过压保护●工作环境温度范围：-40℃～125℃●TSSOP-24或QFN-24封装应用●手持设备●PDVD，PDA和智能手机●电源管理概述HB6266 为同步开关型高效锂离子/锂聚合物电池充电和升压放电控制芯片，非常适合于便携式设备的电源管理应用。

HB6266的充电集高精度电压和充电电流调节器、预充、充电状态指示和充电截止等功能于一体，而放电部分具有自动检测负载进入待机模式和电池电量过低报警功能。

HB6266 对电池充电分为三个阶段：预充（Pre-charge ）、恒流（CC/Constant Current）、恒压（CV/Constant V oltage）过程，恒流充电电流通过外部电阻决定，恒压充电电压可通过外部电阻微调。

HB6266内置输入电源限流环路，可根据负载情况动态调节电流分配，并具有快速响应和过流关断的功能。

HB6266集成的电池容量检测指示灯，无论在充电还是放电状态均可有效指示电池剩余电量。

HB6266内置LED手电筒驱动，由单键飞梭控制。

HB6266 内置过温保护，充电时间限制，Cycle-by-cycle限流，Boost输出过流，过压及短路保护，确保芯片安全工作。

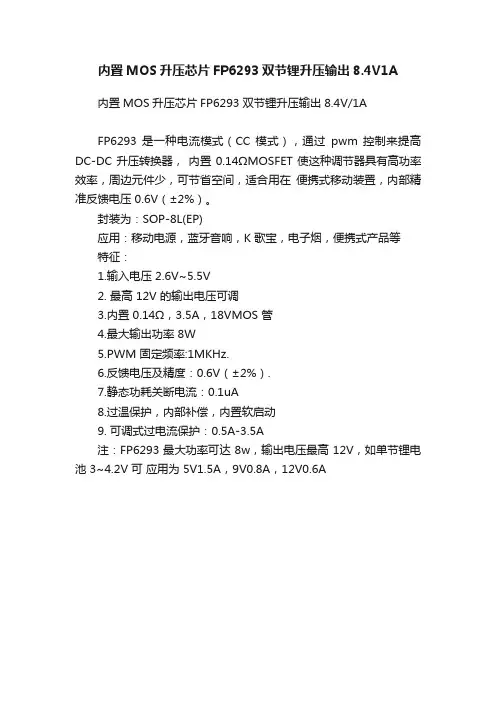

内置MOS升压芯片FP6293双节锂升压输出8.4V1A
内置MOS升压芯片FP6293 双节锂升压输出8.4V/1A
FP6293 是一种电流模式（CC 模式），通过pwm 控制来提高DC-DC 升压转换器，内置0.14ΩMOSFET 使这种调节器具有高功率效率，周边元件少，可节省空间，适合用在便携式移动装置，内部精准反馈电压 0.6V（±2%）。

封装为：SOP-8L(EP)
应用：移动电源，蓝牙音响，K 歌宝，电子烟，便携式产品等
特征：
1.输入电压
2.6V~5.5V
2. 最高 12V 的输出电压可调
3.内置0.14Ω，3.5A，18VMOS 管
4.最大输出功率 8W
5.PWM 固定频率:1MKHz.
6.反馈电压及精度：0.6V（±2%）.
7.静态功耗关断电流：0.1uA
8.过温保护，内部补偿，内置软启动
9. 可调式过电流保护：0.5A-3.5A
注：FP6293 最大功率可达 8w，输出电压最高 12V，如单节锂电池 3~4.2V 可应用为 5V1.5A，9V0.8A，12V0.6A。

fp6296规格书摘要：一、FP6296 简介1.FP6296 的背景与作用2.FP6296 的主要特性二、FP6296 规格详解1.电源电压2.工作温度3.封装尺寸4.输入/输出特性5.动态性能6.静态参数三、FP6296 的应用领域1.电源管理2.电池充电3.数据采集4.通信设备5.消费电子四、FP6296 的优势与竞争力1.高性能2.低功耗3.小型化设计4.高性价比正文：【FP6296 简介】FP6296 是一款高性能、低功耗的电源管理芯片，广泛应用于各种电子设备中，以满足其对高效、稳定电源的需求。

作为一款成熟的产品，FP6296 以其独特的性能优势在市场上具有很高的竞争力。

【FP6296 规格详解】FP6296 具有以下规格：1.电源电压：FP6296 的工作电源电压范围较宽，为2.7V 至5.5V，这使得该芯片适用于多种电源环境。

2.工作温度：FP6296 的工作温度范围为-40℃至+85℃，可适应各种严酷的温度环境。

3.封装尺寸：FP6296 采用小型化封装设计，体积小巧，便于集成到各种设备中。

4.输入/输出特性：FP6296具有优异的输入/输出特性，可实现高效、稳定的电源管理。

5.动态性能：FP6296 在动态性能方面表现出色，能够快速响应电源变化，保证设备稳定运行。

6.静态参数：FP6296 的静态参数稳定，具有很高的可靠性。

【FP6296 的应用领域】FP6296 广泛应用于以下领域：1.电源管理：FP6296 可应用于各种电源管理系统，提高电源利用效率，延长设备续航时间。

2.电池充电：FP6296 具有电池充电管理功能，适用于各类电池充电设备。

3.数据采集：FP6296 在数据采集领域表现优异，可实现精确、高效的数据采集。

4.通信设备：FP6296 在通信设备中具有广泛应用，可满足通信设备对高效电源管理的需求。

5.消费电子：FP6296 在消费电子领域具有很高的市场份额，为各种消费电子产品提供稳定、高效的电源管理。

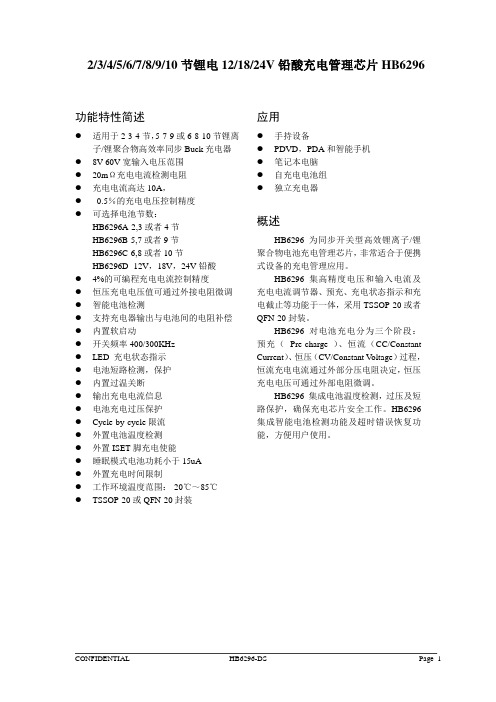

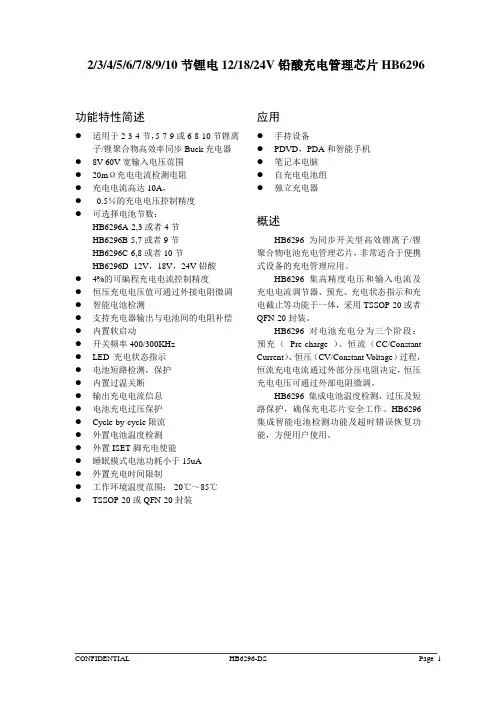

2/3/4/5/6/7/8/9/10节锂电12/18/24V铅酸充电管理芯片HB6296功能特性简述●适用于2-3-4节，5-7-9或6-8-10节锂离子/锂聚合物高效率同步Buck充电器●8V-60V宽输入电压范围●20mΩ充电电流检测电阻●充电电流高达10A，●0.5％的充电电压控制精度●可选择电池节数：HB6296A-2,3或者4节HB6296B-5,7或者9节HB6296C-6,8或者10节HB6296D- 12V，18V，24V铅酸●4%的可编程充电电流控制精度●恒压充电电压值可通过外接电阻微调●智能电池检测●支持充电器输出与电池间的电阻补偿●内置软启动●开关频率400/300KHz●LED 充电状态指示●电池短路检测，保护●内置过温关断●输出充电电流信息●电池充电过压保护●Cycle-by-cycle限流●外置电池温度检测●外置ISET脚充电使能●睡眠模式电池功耗小于15uA●外置充电时间限制●工作环境温度范围：-20℃～85℃●TSSOP-20或QFN-20封装应用●手持设备●PDVD，PDA和智能手机●笔记本电脑●自充电电池组●独立充电器概述HB6296 为同步开关型高效锂离子/锂聚合物电池充电管理芯片，非常适合于便携式设备的充电管理应用。

HB6296 集高精度电压和输入电流及充电电流调节器、预充、充电状态指示和充电截止等功能于一体，采用TSSOP-20或者QFN-20封装。

HB6296 对电池充电分为三个阶段：预充（Pre-charge ）、恒流（CC/Constant Current）、恒压（CV/Constant V oltage）过程，恒流充电电流通过外部分压电阻决定，恒压充电电压可通过外部电阻微调。

HB6296 集成电池温度检测，过压及短路保护，确保充电芯片安全工作。

HB6296 集成智能电池检测功能及超时错误恢复功能，方便用户使用。

管脚定义HB6296TTC 4ISET 6COMP 7VCC 2STAT220STAT119LX 18HDR 17BOOT16REGN 15LDR 14GND 13SRP10SRN 9DISG 12ISET23CELL 5SLEEP 1THM11VTRIM 8深圳市华太电子有限公司HB6296 典型应用电路CONFIDENTIAL HB6296-DS-v0.9 Page 4模块功能框图THMAGNDSLEEPSTAT2STAT1PGNDLDR LXHDR BSTISETSRPSRNVTRIMCELLVCC REGNTTCDISG最大工作范围电气参数工作流程图功能描述充电流程电池电压检测SRN和GND脚之间的压差。

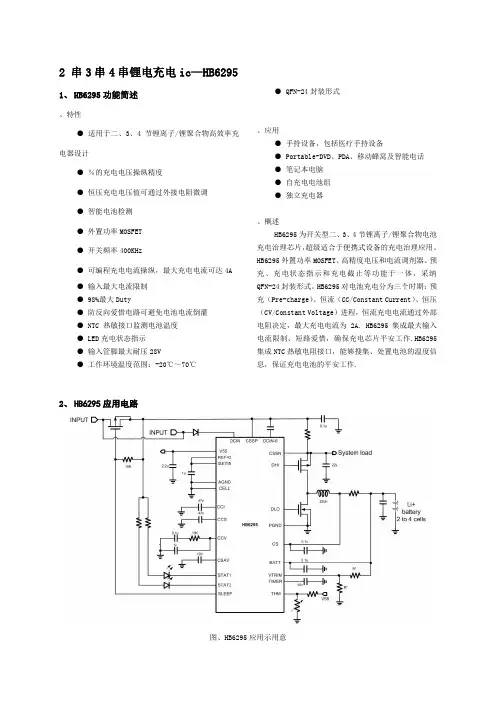

2 串3串4串锂电充电ic—HB62951、HB6295功能简述、特性●适用于二、3、4节锂离子/锂聚合物高效率充电器设计●％的充电电压操纵精度●恒压充电电压值可通过外接电阻微调●智能电池检测●外置功率MOSFET●开关频率400KHz●可编程充电电流操纵，最大充电电流可达4A●输入最大电流限制● 98%最大Duty●防反向爱惜电路可避免电池电流倒灌● NTC 热敏接口监测电池温度● LED充电状态指示●输入管脚最大耐压28V●工作环境温度范围：-20℃～70℃● QFN-24封装形式、应用●手持设备，包括医疗手持设备● Portable-DVD、PDA、移动蜂窝及智能电话●笔记本电脑●自充电电池组●独立充电器、概述HB6295为开关型二、3、4节锂离子/锂聚合物电池充电治理芯片，超级适合于便携式设备的充电治理应用。

HB6295外置功率MOSFET、高精度电压和电流调剂器、预充、充电状态指示和充电截止等功能于一体，采纳QFN-24封装形式。

HB6295对电池充电分为三个时期：预充（Pre-charge）、恒流（CC/Constant Current）、恒压（CV/Constant Voltage）进程，恒流充电电流通过外部电阻决定，最大充电电流为2A. HB6295 集成最大输入电流限制、短路爱惜，确保充电芯片平安工作.HB6295集成NTC热敏电阻接口，能够搜集、处置电池的温度信息，保证充电电池的平安工作.2、HB6295应用电路图、HB6295应用示用意3、管脚概念图、HB6295管脚散布图表、HB6295管脚描述序号符号I/O 描述1 CELL I 充电电池节数调整2 REF42 O 参考电平3 ISETIN I 充电电流调整，利用电阻分压使输入电压在0到之间，对充电电流进行调整4 AGND I 模拟地5 CS I 电流检测正端输入6 BATT I 电池电压检测，电流检测负端输入7 VTRIM I 恒压充电电压微调8 CSAV O 平均充电电流检测9 CCI O 充电电流调整环路补偿管脚10 CCS O 输入电流调整环路补偿管脚11 CCV O 电压调整环补偿管脚12 THM I 电池温度检测输入管脚13 SLEEP O 输入电压低于电池电压，输出高阻14&15 STAT1 O (STAT1)绿(STAT2)红描述STAT2 O 灭灭没有充电或者无电池灭亮正在充电亮灭充电完成灭脉冲1 故障状态灭脉冲2 电池温度异常16 TIMER O 外接电容到地，对充电时间进行控制17 PGND I 功率地5、HB6295电气特性和推荐工作条件表、HB6295推荐工作条件6、HB6295性能参数表、HB6295性能参数(Ta=25℃)7、工作流程图图、充电流程图八、HB6295功能描述、锂电池充电介绍图、锂电池充电曲线示用意锂电池充电进程要紧分为三个时期：预充、恒流充电和恒压充电.当电池电压太低，需要小电流对电池进行唤醒充电，恢复深度放电的电池，即电池预充电时期.恒流充电时期充电电流维持恒定，同时电池电压不断上升.当电池电压达到必然设定的恒压值时进入恒压充电时期，现在充电电流不断下降，直到电流小到充电截至电流时停止充电，在那个进程中电压会略有上升.、预充电电流上电后，若是电池电压低于V LOWV 阈值电压，HB6295启动一个预充电进程对电池充电，预充电电流为I PRECHG .预充电时刻（t PRECHG ）为总充电时刻的1/8.当TTC 接地时，总的充电时刻没有限制，预充电时刻T PRECHG 固定为40分钟.若是充电时刻超过T PRECHG ，电池电压仍低于V LOWV ，HB6295停止充电并指示错误，引脚RED 输出一个频率为的脉冲.上电复位和改换电池都将能退犯错误状态. 预充电电流为恒流充电电流的1/5.、恒流充电电流设定电池充电的电流值I CHG ，由外部电流检测电阻R SNS 和管脚ISETIN 的输入电压一起设定.设置充电电流，咱们首先选择R SNS ，R SNS 太大会降低充电效率，过小那么阻碍检测精度，一样取Ω.确信了R SNS 以后，能够通过下面的公式计算恒流充电电流.SNSR20ISETINV CHG I ⨯=如确信R SNS 为Ω，当管脚ISETIN 接参考电压时，现在恒流充电电流为2A.、充电电压设定电池电压低于（双节电池低于6V ）时进入预充电模式；充电截至电压CELL ；当充电完成后，若是电池由于电流泄漏电压降到CELL 以下时，进入再充电周期.、充电时刻限制HB6295内部对预充电和总充电时刻进行限制，总的充电时刻限制：T CHARGE =C TTC •K TTC其中，C TTC 为引脚TTC 接的电容值，K TTC 为系数. 当外接10nF 电容时，充电时刻为小时,若是要延长限制时刻，那么能够按比例增加TTC 脚的外接电容.预充电的时刻为总充电时刻的1/8，若是在那个时刻里面相应的充电周期没有完成，芯片进入FAULT 状态.管脚RED 输出脉冲指示.、充电截止电流在恒压时期，充电电流值减少到I TERM 时，HB6295内部产生EOC 信号，充电截止.充电截止电流可通过管脚CSAV 外接电阻设置：CSAVSNS TERM R R I ⨯=480、电池检测关于电池包可移除的应用处合，HB6295提供一种智能检测电池包的方案.上电或 VrchV BAT <V SHORT 使能I DISCHARGE检测到电池开始充电V BAT >V OREG 施加I WAKE检测到电池开始充电电池不在YESNOYES YES上电时或者由于电池移除及电池放电使V BAT 下降到Vrch 以下时启动电池检测NO图、电池检测流程图充电完成后，电池电压检测脚的电压维持在再充电阈值电压V RCH 以上.由于电池放电或是电池移除，致使电池电压检测脚的电压低于再充电阈值电压时，HB6298A 启动电池检测进程，如下图.该检测进程，先使能一个周期时刻为T DETECT 的检测电流(I DETECT )，并检查电池电压是不是低于短路阈值电压（V SHORT ）.若是电池电压高于V SHOTR ，那么检测到电池，启动充电进程，不然，说明电池不在，启动下一步检测进程，使能一个周期时刻为T WAKE 的唤醒电流（I WAKE ），并检查电池电压是不是低于再充电阈值电压.若是现在电池电压低于再充电阈值电压，那么说明电池在，启动充电进程，不然，说明电池不在，再一次执行无电池检测的第一步.图、电池检测波形无电池检测的波形如上图所示,T DISCHARGE 为1秒,T WAKE 为秒.、睡眠模式当输入电压小于电池电压时，HB6295进入眠眠模式.芯片停止工作.、参考电压HB6295通过管脚V5五、REF42产生两组电压，管脚V55的电压为左右，为内部低压电路提供电源；REF42为参考电压，提供基准电压.、充电状态指示、电池过温爱惜通过NTC 热敏电阻检测电池温度，NTC 阻值随着电池温度转变而转变，因此当NTC 与正常电阻串联对VREF 参考电压进行分压，分压值会随着NTC 阻值的转变而转变，那个电压通过管脚TEMP 反馈到芯片内部进行操纵.如以下图所示, R6 的阻值等于NTC 电阻在52℃时阻值的倍.当电池温度高于52℃时，RED 管脚输出一个频率为2Hz 的脉冲指示信号.若是不需要对电池进行过温检测，那么能够把NTC 替换为阻值为R6的1/2的电阻.(不需要低温爱惜)图、NTC 连接示用意、超时错误恢复由工作流程图所示，HB6295提供充电超时错误（包括预充电超时和总充电时刻超时）的恢复机制.总结如下：情形1：V BAT 电压大于再充电阈值电压并发生超时错误.恢复机制：由于电池对负载放电、自放电或是电池移除，使得电池检测电压降到再充电阈值电压以下.现在，HB6295清除错误状态，并进入无电池检测进程.另外，上电复位能够清除这种超时错误状态.情形2：充电电压低于再充电阈值电压并发生超时错误.恢复机制：发生这种情形时，HB6295使能一个I DETECT 电流.那个小电流可用来检测电池在不在.只要电池电压低于再充电电压，该电流一直维持.若是电池电压高于再充电电压，那么HB6295取消I DETECT 电流，并执行情形1的恢复机制.确实是一旦电池电压又低于再充电阈值电压时，HB6295清除超时错误，并进入无电池检测进程.上电复位能够清除这种超时错误状态.、输出过电压爱惜HB6295内置过电压爱惜功能.当电池电压太高时，比如说电池突然移除时产生的过电压，该功能能够爱惜器件本身和其他元器件.当检测到过电压时，该功能当即关闭PWM ，并指示错误.当电压检测电压低于再充电阈值电压时，该错误解除.、电感选择为了保证系统稳固性，在预充电和恒电流充电时期，系统需要保证工作在持续模式(CCM).依照电感电流公式：BAT V )V V V (FS L 1ΔI INBATIN ⨯-⨯=其中I ∆为电感纹波、FS 为开关频率，为了保证在预充电和恒流充电均处于CCM 模式，I ∆取预充电电流值，即为恒流充电的1/5,依照输入电压要求能够计算出电感值.9、HB6295封装图、TSSOP-24封装图示一图、TSSOP-24封装图示二表、封装尺寸表。

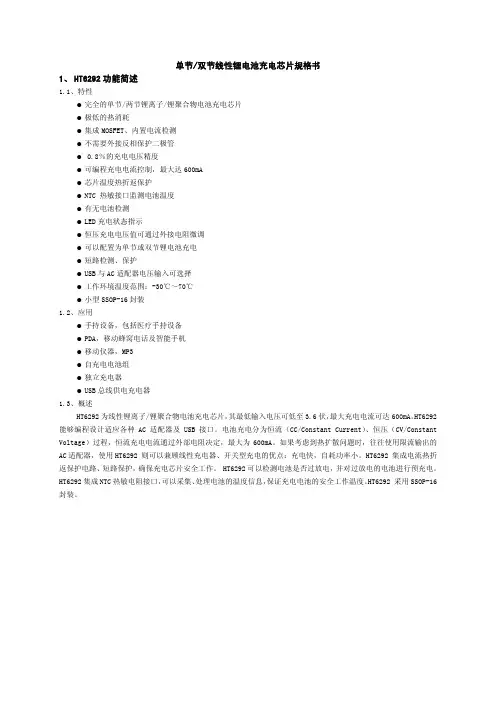

单节/双节线性锂电池充电芯片规格书1、HT6292功能简述1.1、特性● 完全的单节/两节锂离子/锂聚合物电池充电芯片● 极低的热消耗● 集成MOSFET、内置电流检测● 不需要外接反相保护二极管● 0.8％的充电电压精度● 可编程充电电流控制，最大达600mA● 芯片温度热折返保护● NTC 热敏接口监测电池温度● 有无电池检测● LED充电状态指示● 恒压充电电压值可通过外接电阻微调● 可以配置为单节或双节锂电池充电● 短路检测、保护● USB与AC适配器电压输入可选择● 工作环境温度范围：-30℃～70℃● 小型SSOP-16封装1.2、应用● 手持设备，包括医疗手持设备● PDA，移动蜂窝电话及智能手机● 移动仪器，MP3● 自充电电池组● 独立充电器● USB总线供电充电器1.3、概述HT6292为线性锂离子/锂聚合物电池充电芯片，其最低输入电压可低至3.6伏，最大充电电流可达600mA。

HT6292能够编程设计适应各种AC适配器及USB接口。

电池充电分为恒流（CC/Constant Current）、恒压（CV/Constant Voltage）过程，恒流充电电流通过外部电阻决定，最大为600mA。

如果考虑到热扩散问题时，往往使用限流输出的AC适配器，使用HT6292 则可以兼顾线性充电器、开关型充电的优点：充电快，自耗功率小。

HT6292 集成电流热折返保护电路、短路保护，确保充电芯片安全工作。

HT6292可以检测电池是否过放电，并对过放电的电池进行预充电。

HT6292集成NTC热敏电阻接口，可以采集、处理电池的温度信息，保证充电电池的安全工作温度。

HT6292 采用SSOP-16封装。

2、HT6292功能框图图1、HT6292功能框图3、 管脚定义图2、HT6292管脚分布图表1、HT6292管脚描述序号 符号 I/O 描述1 VTRIM - 外接电阻微调满充电压 2&3 VIN I 输入电源4CELLI0：两节锂电池充电 1或悬空：单节锂电池充电5 GND - 地6PDNI芯片使能输入： 0：芯片不工作 1或悬空：芯片工作7TOENI0：取消充电时间限制1或悬空：使能内部充电时间限制8 FAULT O FAULT(GREEN)STATUS(RED)描述0 0 没有充电或者无电池 0 1 正在充电 1 0 充电完成 0 PULSE1 故障状态 9STATUSOPULSE2电池温度异常10 CREF - 振荡器外接电容，决定内部振荡频率，同时提供参考时钟 11 TEMP I 温度传感信号输入12 V33 O 输出3.3V 参考电压，提供10mA 驱动能力 13VSELI0：USB 输入，充电电流为适配器输入时的50% 1或悬空：适配器输入14 RREF - 外接电阻控制恒流充电电流 15&16 VOUTO输出，接锂电池4、HT6292电气特性和推荐工作条件表2、HT6292推荐工作条件参数 最小值 典型值 最大值单位备注电源电压 4.5 5.0 6.5 V 单节电池充电电源电压8.8 10.0 11 V 双节电池充电环境温度-20 70 ℃5、HT6292性能参数表3、HT6292性能参数(一节电池,Ta=25℃)参数 符号 测试条件 最小 典型 最大 单位 上电复位电压上电复位 VPOR 3.6 V Standby模式VOUT漏电流 VBAT=3.7V 20 uA VIN电源电流VOUT悬空、PDN=0 100 uAVOUT悬空、PDN=1或悬空 1 mA 电压调整输出电压 4.158 4.20 4.242 V Dropout电压 200 mV 充电电流恒流充电电流A Icc VRREF>1.3V、VBAT=3.7V540 600 660 mA 预充电电流A Ipre VRREF>1.3V、VBAT=2.0V75 mA 恒流充电电流B Icc VRREF<0.4V、VBAT=3.7V100 mA 预充电电流B Ipre VRREF<0.4V、VBAT=2.0V12 mA 恒流充电电流C Icc RREF=35K、VBAT=3.7V 600 mA 预充电电流C Ipre RREF=35K、VBAT=2.0V 75 mA 再充电、预充电电压预充电阈值电压 Vpre 2.7 2.8 3.0 V 再充电阈值电压 Vrhg 3.95 V 温度监测低温阈值电压高温阈值电压折返阈值 85 100 115 ℃ 折返电流增益 100 mA/℃ 振荡器振荡频率 CREF=20nF 333 Hz 振荡周期 CREF=20nF 2.4 3.0 3.6 mS 逻辑电平逻辑高电平 VH 2 V 逻辑低电平 VL 0.8 V STATUS/FAULT驱动电流 5 mA表4、HT6292性能参数(双节电池,Ta=25℃)参数 符号 测试条件 最小 典型 最大 单位 上电复位电压上电复位 VPOR 6.4 V Standby模式VOUT漏电流 VBAT=7.4V 40 uA VIN电源电流VOUT悬空、PDN=0 100 uAVOUT悬空、PDN=1或悬空 1 mA 电压调整输出电压 8.316 8.40 8.484 V Dropout电压 200 mV 充电电流恒流充电电流A Icc VRREF>1.3V、VBAT=7.4V540 600 660 mA 预充电电流A Ipre VRREF>1.3V、VBAT=4.0V75 mA 恒流充电电流B Icc VRREF<0.4V、VBAT=7.4V100 mA 预充电电流B Ipre VRREF<0.4V、VBAT=4.0V12 mA 恒流充电电流C Icc RREF=35K、VBAT=7.4V 600 mA 预充电电流C Ipre RREF=35K、VBAT=4.0V 75 mA 再充电、预充电电压预充电阈值电压 Vpre 5.4 5.6 6.0 V 再充电阈值电压 Vrhg 7.9 V 温度监测低温阈值电压高温阈值电压折返阈值 85 100 115 ℃ 折返电流增益 100 mA/℃ 振荡器振荡频率 CREF=20nF 333 Hz 振荡周期 CREF=20nF 2.4 3.0 3.6 mS 逻辑电平逻辑高电平 VH 4 V 逻辑低电平 VL 0.4 V STATUS/FAULT驱动电流 5 mA6、HT6292功能描述及管脚应用说明6.1、锂电池充电介绍图3、锂电池充电曲线示意图锂电池充电过程主要分为恒流充电和恒压充电，恒流充电阶段充电电流保持恒定，同时电池电压不断上升。

开关型单节、两节锂离子/锂聚合物充电管理芯片HB6298A 1、功能简述1.1、特性●适用于单节或两节锂离子/锂聚合物高效率充电器设计● 0.5％的充电电压控制精度●恒压充电电压值可通过外接电阻微调●智能电池检测●内置功率MOSFET●软启动●开关频率400KHz●可编程充电电流控制，最大充电电流可达1.5A●防反相保护电路可防止电池电流倒灌● NTC 热敏接口监测电池温度● LED充电状态指示● CYCLE-BY-CYCLE电流限制，短路检测、保护●输入管脚最大耐压18V●工作环境温度范围：-20℃～70℃1.2、应用●手持设备，包括医疗手持设备● Portable-DVD，PDA，移动蜂窝电话及智能手机●移动仪器●自充电电池组●独立充电器1.3、概述HB6298A为开关型单节或两节锂离子/锂聚合物电池充电管理芯片，非常适合于便携式设备的充电管理应用。

HB6298A集内置功率MOSFET、高精度电压和电流调节器、预充、充电状态指示和充电截止等功能于一体，采用TSSOP20封装。

HB6298A对电池充电分为三个阶段：预充（Pre-charge）、恒流（CC/Constant Current）、恒压（CV/Constant Voltage）过程，恒流充电电流通过外部电阻决定，最大充电电流为 1.5A.HB6298A 集成CYCLE-BY-CYCLE电流限制、短路保护，确保充电芯片安全工作.HB6298A集成NTC热敏电阻接口，可以采集、处理电池的温度信息，保证充电电池的安全工作温度.2、HB6298A应用电路图2.1、HB6298A应用示意图3、HB6298A 功能框图V(3.0A)PKILimUVLOPORVCC-6REF2REF1REFERENCEQQSETCLRS RPOR/SUSPEND/FAULTOSCRAMPCURRENT REFERENCECURRENT SENSECHARGE2.1VTerm_DetCONTROL LOGICREF1REF3VrchCCVIN VINNTC interfaceOver TemVshortBATRAMPTIMER CLKClock2.1VVCCVTSBTSTTCSLEEP GNDCELLSTAT1STAT2ISET2ISET1VTRIMBATSNSOUTOUTEACAVAHB6298A图3.1、HB6298A 功能框图4、管脚定义1STAT223456789STAT1SLEEP HB62982019181716151413121110VIN VIN VCC NC TTC TS GND BATSNS NC VTSB VTRIM ISET2ISET1OUT OUT CELL图4.1、HB6298A 管脚分布图表4.1、HB6298A 管脚描述序号 符号 I/O 描述 1 STAT2 O (STAT1)绿(STAT2)红描述2STAT1O灭 灭 没有充电或者无电池 灭 亮 正在充电 亮 灭 充电完成 灭 脉冲1(0.5Hz) 故障状态 灭脉冲2(2.0Hz)电池温度异常3&4 VIN I 输入电源5 VCC I 模拟供电输入，接一个电容到地6 NC -7 SLEEP O SLEEP 模式输出端，用来控制边充边放的外置功率管8TTC-振荡器外接电容，决定内部振荡频率，同时提供参考时钟，确定总的充电时间 当该引脚接地时，取消充电时间限制9 TS I 温度传感信号输入 10 GND - 模拟地11 BAT I 输出电流检测的负极输入端 12 SNS I 输出电流检测的正极输入端 13 NC -14 VTSB O 输出3.2V 参考电压，最大提供10mA 驱动能力，外接1u 电容 15 VTRIM I 与地或者BAT 管脚之间外接电阻，微调满充电压 16 ISET2 I 外接电阻设置截止电流17 ISET1 I 外接电阻控制预充电、恒电流充电电流 18&19 OUT O 高端PMOSFET 功率管漏极连接点 20CELLI0：两节锂电池充电 VTSB ：单节锂电池充电5、HB6298A电气特性和推荐工作条件表5.1、HB6298A推荐工作条件参数最小值典型值最大值单位备注电源电压 4.5 6 18 V 单节电池充电电源电压9 12 18 V 双节电池充电环境温度-20 70 ℃6、HB6298A性能参数表6.1、HB6298A性能参数(Ta=25℃)参数符号测试条件最小典型最大单位输入电流VCC供电电流I VCC 5 mASLEEP模式电流I SLP V I(BAT)=4.2V 7uA V I(BAT)=8.4V 14电压调整输出电压V OREG 单节电池 4.158 4.20 4.242 V 双节电池8.316 8.4 8.484 V充电电流恒流充电电流A I CHG200 1500 mA 检流电阻R SNS两端电压V IREG100 mV 恒流电流设置电压V ISET1 1 V 恒流电流设置系数K ISET11000 V/A 预充电电流预充电转快速充电阈值电压V LOWV 单节电池 3 V 双节电池 6 V预充电电流范围I PRECHG40 300 mA 预充电电流设置电压V ISET1200 mV 预充电电流设置系数K ISET11000 V/A 充电截止电流充电截止电流范围I TERM20 300 mA 截止电流设置电压V ISET2200 mV 截止电流设置系数K ISET21000 V/A 再充电电压再充电阈值电压V RCH 4.1 V/cell TTC输入TTC系数K TTC 4.66 H/10nF C TTC电容C TTC10 nF PWM振荡频率400 KHz 内置POWER-MOS ON阻抗500 mΩ最大占空比D MAX98％最小占空比D MIN0％电池检测时间错误时的电池检测电流I DETECT 2 mA 放电电流I DISCHARG400 uA 放电时间T DISCHARG 1 S唤醒电流I WAKE 5 mA 唤醒时间T WAKE0.5 S保护过压保护阈值117 ％V OREG CYCLE-BY-CYCLE 电流限值 3 A短路电压阈值 2 V/cell 短路电流25 mA7、工作流程图YesNoNoPORVCC>VBAT 任何时候都检测停止充电；使能IDISCHG2,时间为tDISCHG2指示正在充电CC/CV 预充电I PRECHAG指示正在充电睡眠模式睡眠模式指示两灯都不亮检测电池温度是否超过52度？VBAT<V LOWV I TERM 检测？YesYesYesYesYesYesYesNoNoYesNoNoNoNoNoYesNoNoYes电池检测检测电池是否在？指示电池不在NoYes启动预充电时间计数检测电池温度是否超过52度？暂停充电指示电池温度过高暂停充电暂停充电指示电池温度过高暂停充电检测电池温度是否超过52度？VBAT<V LOWV指示正在充电检测电池温度是否超过52度？检测电池温度是否超过52度？暂停充电指示电池温度过高暂停充电VBAT<V LOWV启动快速充电时间计数快速充电时间是否到？预充电时间是否到？NoYes错误状态使能I DETECT 指示错误状态VBAT>V RCHVBAT>V RCH取消I DETECT 指示错误状态充电完成指示充电结束电池移除指示电池不在错误状态指示错误状态置换电池？VBAT<V RCHYesNoYesNoYesNoVBAT<V RCHYesNo图7.1、充电流程图8、HB6298A 功能描述8.1、锂电池充电介绍图8.1、锂电池充电曲线示意图锂电池充电过程主要分为三个阶段：预充、恒流充电和恒压充电.当电池电压过低，需要小电流对电池进行唤醒充电，恢复深度放电的电池，即电池预充电阶段.恒流充电阶段充电电流保持恒定，同时电池电压不断上升.当电池电压达到一定设定的恒压值时进入恒压充电阶段，此时充电电流不断下降，直到电流小到充电截至电流时停止充电，在这个过程中电压会略有上升.8.2、预充电电流上电后，如果电池电压低于V LOWV 阈值电压，HB6298A 启动一个预充电过程对电池充电，预充电电流为I PRECHG .预充电时间（t PRECHG ）为总充电时间的1/8.当TTC 接地时，总的充电时间没有限制，预充电时间T PRECHG 固定为40分钟.如果充电时间超过T PRECHG ，电池电压仍低于V LOWV ，HB6298A 停止充电并指示错误，引脚RED 输出一个频率为0.5Hz 的脉冲.上电复位和更换电池都将能退出错误状态.ISET1SNS ISET1ISET1PRECHG R R V K I ⨯⨯=其中，V ISET1是ISET1脚的输出电压,在恒流充电和预充电阶段，电压值不同，R SNS 为外部电流检测电阻，K ISET1为增益系数，单位为V/A.8.3、充电电流设定电池充电的电流值I CHARGE ，由外部电流检测电阻R SNS 和连接引脚17的R SET1共同确定，设置充电电流，我们先选择R SNS ，R SNS 可由该电阻两端的调整阈值电压V IREG 和充电电流的比值来确定，一般来说，V IREG 的取值为100mV ～200mV.CHARGEIREG SNS I V R =如果上式算出来的阻值为非标准值，那么往上选择一个较大的标准阻值.一旦检测电阻确定下来之后，R ISET 可由以下公式确定：CHARGESNS ISET1ISET1ISET1I R V K R ⨯⨯=其中，V ISET1是I SET1脚的输出电压；K ISET1为增益系数，单位为V/A.8.4、充电电压设定 电池电压低于3.0V （双节电池低于6V ）时进入预充电模式；充电截至电压单节为4.2V 、双节为8.4V ； 当充电完成后，如果电池由于电流泄漏电压降到4.1V 以下（双节为8.2V ）时，进入再充电周期.8.5、充电时间限制HB6298A 内部对预充电和总充电时间进行限制，总的充电时间限制：T CHARGE =C TTC •K TTC其中，C TTC 为引脚TTC 接的电容值，K TTC 为系数. 当外接10nF 电容时，充电时间为4.66小时,如果要延长限制时间，则可以加大TTC 脚的外接电容.预充电的时间为总充电时间的1/8，如果在这个时间里面相应的充电周期没有完成，芯片进入FAULT 状态.管脚RED 输出脉冲指示.8.6、充电截止电流在恒压阶段，充电电流值减少到I TERM 时，HB6298A内部产生EOC 信号，充电截止.ISET2SNS TERMISET2TERM R R V K I ⨯⨯=其中，V TERM 是ISET2脚的输出电压，为0.2V 时产生EOC 信号.R SNS 为外部电流检测电阻,K ISET2为增益系数，单位为V/A.当充电电流为I TERM 的两倍时，芯片内部会产生一个TAPE 信号，如果在半个小时后充电电流仍然没有下降到I TERM ，充电截至.8.7、电池检测 对于电池包可移除的应用场合，HB6298A 提供一种智能检测电池包的方案.上电或 VrchV BAT <V SHORT 使能I DISCHARGE检测到电池开始充电V BAT >V OREG 施加I WAKE检测到电池开始充电电池不在YESNOYESYES上电时或者由于电池移除及电池放电使V BAT 下降到Vrch 以下时启动电池检测NO图8.2、电池检测流程图充电完成后，电池电压检测脚的电压保持在再充电阈值电压V RCH 以上.由于电池放电或者是电池移除，导致电池电压检测脚的电压低于再充电阈值电压时，HB6298A 启动电池检测过程，如图8.2所示.该检测过程，先使能一个周期时间为T DETECT 的检测电流(I DETECT )，并检查电池电压是否低于短路阈值电压（V SHORT ）.如果电池电压高于V SHOTR ，则检测到电池，启动充电过程，否则，说明电池不在，启动下一步检测过程，使能一个周期时间为T WAKE 的唤醒电流（I WAKE ），并检查电池电压是否低于再充电阈值电压.如果此时电池电压低于再充电阈值电压，则说明电池在，启动充电过程，否则，说明电池不在，再一次执行无电池检测的第一步.图8.3、电池检测波形无电池检测的波形如上图所示,T DISCHARGE 为1秒,T WAKE 为0.5秒.8.8、CYCLE-BY-CYCLE 电流限制DC-DC 控制器启动每个新周期之前，都要检测充电电流是否超过CYCLE-BY-CYCLE 电流阈值（3A ），如果没有超过，则下一个周期正常启动，否则，下一个周期的On-Time 被终止.CYCLE-BY-CYCLE 电流限制，可以对过流和短路错误进行有效的保护.8.9、睡眠模式当输入电压小于电池电压时，HB6298A 进入睡眠模式.该特性可以防止电池电流反灌.8.10、参考电压HB6298A 内置 3.2V 参考电压源（管脚VTSB ，外接1uF 以上的电容），该电压源除了为内部电路提供电源外，还可以为外部电路使用，例如NTC 热敏传感器电路等.该管脚能提供大于10mA 的驱动能力.8.11、充电状态指示(STAT1)绿(STAT2)红描述灭灭没有充电、无电池或睡眠模式灭亮正在充电亮灭充电完成灭脉冲1(0.5HZ) 故障状态（预充电超时，总充电时间超时，过电压等）灭脉冲2(2.0HZ) 电池温度异常8.12、电池过温保护通过NTC热敏电阻检测电池温度，NTC阻值随着电池温度变化而变化，因此当NTC与正常电阻串联对VREF参考电压进行分压，分压值会随着NTC阻值的变化而变化，这个电压通过管脚TEMP反馈到芯片内部进行控制.如下图所示, R6 的阻值等于NTC电阻在52℃时阻值的20.5倍.当电池温度高于52℃时，RED管脚输出一个频率为2Hz的脉冲指示信号.如果不需要对电池进行过温检测，则可以把NTC替换为阻值为R6的1/2的电阻.(不需要低温保护)VTSBTEMPR6NTC图8.4、NTC连接示意图8.13、边充边放功能边充边放是指输入电源对电池充电的同时对负载放电，如图（1）虚线所示.此时，Q1始终是开通的，Q2作为Buck电路的开关管，工作在开关状态.一般来说，由于输入电源本身的功率限制，边充边放时，充电电流比只充电不对负载放电时要小，充电电流可以通过一个I CONTROL信号来设置，如图（3）所示.当没有输入电源或者输入电源比电池电压低时，Q1截止，Q2导通，电池通过L1和Q2对负载放电，如图（2）所示.一般来说，负载的工作电压为9～12V，电流为1A.C1B2D1B1CONTROLLOGICVINLOADL1Q2SLEEPHB6298A INTERNALQ1(1)边充边放功能示意C1B2D1B1CONTROLLOGICVINLOADL1Q2SLEEPHB6298A INTERNALQ1(2) 电池单独向负载供电示意RCON RSET2RSET1RCON1716ISET1ISET2 ICONTROL（3）大小电流设置图8.5、边充边放功能示意图8.14、超时错误恢复由工作流程图所示，HB6298A 提供充电超时错误（包括预充电超时和总充电时间超时）的恢复机制.总结如下：情况1：V BAT 电压大于再充电阈值电压并发生超时错误.恢复机制：由于电池对负载放电、自放电或者是电池移除，使得电池检测电压降到再充电阈值电压以下.此时，HB6298A 清除错误状态，并进入无电池检测过程.此外，上电复位可以清除这种超时错误状态.情况2：充电电压低于再充电阈值电压并发生超时错误.恢复机制：发生这种情况时，HB6298A 使能一个I DETECT 电流.这个小电流可用来检测电池在不在.只要电池电压低于再充电电压，该电流一直保持.如果电池电压高于再充电电压，那么HB6298A 取消I DETECT 电流，并执行情况1的恢复机制.就是一旦电池电压又低于再充电阈值电压时，HB6298A 清除超时错误，并进入无电池检测过程.上电复位可以清除这种超时错误状态.8.15、输出过电压保护HB6298A 内置过电压保护功能.当电池电压过高时，比如说电池突然移除时产生的过电压，该功能可以保护器件本身和其他元器件.当检测到过电压时，该功能立即关闭PWM ，并指示错误.当电压检测电压低于再充电阈值电压时，该错误解除.8.16、电感选择为了保证系统稳定性，在预充电和恒电流充电阶段，系统需要保证工作在连续模式(CCM).根据电感电流公式：BAT V )V V V (FS L 1ΔI INBATIN ⨯-⨯=其中I ∆为电感纹波、FS 为开关频率，为了保证在预充电和恒流充电均处于CCM 模式，I ∆取预充电电流值，即为恒流充电的1/5,根据输入电压要求可以计算出电感值.8.17、输出电容选择为了满足电压环的稳定性要求，在电感确定的情况下，最小输出电容需要满足：1210100C L -⨯≥⨯其中L 、C 分别是电感、电容的值.根据输出纹波的要求可以适当作一些调整.8.18、应用建议1、抑制EMI 干扰，管脚OUT 和GND 之间串接一个电阻、电容到地，如图2.1中R10、C10的接法，电阻取10Ω到30Ω，电容建议在1nF 以下； 3、CELL 在单节充电应用中建议接到VTSB ；4、考虑到二极管反向漏电对电池自耗电的影响，对于阻塞二极管D1的选择，推荐反向漏电流较小的肖特基二极管，如果是输入高压应用，可以采用普通功率二极管； 5、电容尽量靠近芯片；6、VTRIM 为敏感信号，走线尽量远离周期性大电流走线.8.19、满充电压的微调 1）单节应用：测出恒压输出的满充电压值V CV ，记为V CV = 4.200V ±△V 。

适用范围固定工况移动工况环境要求注意电芯电池系统需要，至少一节~~需要，至少一节~~需要，至少一节需要，至少一节需要，至少一节~~需要，至少一节~~需要，至少一节~~内部短测试需要，数量根据IEC62133确定~~延烧测试~~需要，数量根据IEC62133确定~~需要，至少一个电池系统~~需要，至少一个电池系统~~需要，至少一个电池系统测试项名称备注要求正极和负极端子之间的外部短路不应该造成起火和爆炸。

测试方法1）充满电的电芯放置于25℃±5℃的环境中2）使用一个30±10m Ω的外部电阻短路正极和负极端子3）电池在短路的工况下保持6个小时；或直至温度跌落最大温升的80%。

上述两个条件先满足即可以停止测试。

通过标准电池不起火，不爆炸要求针对下列描述电芯的冲击实验不应该造成起火和爆炸。
