电流表和电压表的读数

0—0.6A：每格0.02安,在百分位半格估读,读到 百分位。
2.电压表读数规则：
0—3V： 每格0.1V，向后估读一位,1/10估读,读到 百分位.
0—15V: 每格0.5V,在十分位估读,1/5估读,读到 十分位.
3.读数方法：读数时应使视线垂直于刻度表面，并要估读.
具体估读方法如下： (1) 量程为3 V和3 A的电压表和电流表，其最小分度为
例1.量程为3A的电流表，最小分格 为0.1A，指针偏转不够一个分格的部 分用1/10格估读法，读数比最小刻度 多一位小数。电流表读数为 0.74A .
1
2
0
3
A
例2.量程为3V的电压表，最小分格 为0.1V，指针偏转不够一个分格的部 分用1/10格估读法，读数比最小刻度 多一位小数。电压表读数为 2.38V .
电压表和电流表的读数方法
一、电压表和电流表的读数
测量仪器的读数规则：
测量误差出现在哪一位，读数 就相应读到哪一位。
在中学阶段一般根据测量仪器的最小分 度来确定读数误差出现的位置，对于常用的 仪器可按下述方法读：
1.电流表读数规则:
0—3A: 每格0.1安,向后估读一位,1/10估读,读到 百分位.
1
2
0
3
V
例3.量程为0.6A的电流表，最小分格为
0.02A，指针偏转不够一个分格的部分用半格 （1/2）估读法（不足半小格的舍去，超过半小 格的按半小格估读），读数和最小刻度的小数
位数相同。电流表读数为 0.15A .
0.2 0.4
0
0.6
A
1.量程为0.6A的电流表
0.2 0.4
0
0.6
A
电流表读数为0.27A

练习
读数为：0.40A
读数为：0.50A
Байду номын сангаас
练习
读数为：0.22A
读数为：0.51A
练习
如图1-57甲、乙两图为常用的电流表和电压表的 刻度盘，在甲图中如果接入电路的“+”和“-0.6” 两个接线柱，则表的示数为_____，如果接入电路 的是“+”和“-3”两个接线柱，则表的示数为 _____。在乙图中，若选用的量程为0～15 V，则 表的示数为_____，若选用的量程为0～3 V _____ 0 3 V，则 表的示数为_____。
练习
指在紧靠10刻度线右侧的刻 度线上（即表盘上的第21条 小刻度线）读数为10.5V 若指在这两条刻度线间的中 间某个位置，则可根据指针 靠近两刻度线的程度，分别 读做10.1V，或10.2V，或 10.3V，或10.4V，即使是 指在正中央，也不能读做 10.25V，若这样，则会出 现两位不准确的数，即小数 点后的2和5，不符合读数规 则.
电流表、 电流表、电压表的读数
（A）10分度仪表读数 ） 分度仪表读数 （B）2分度仪表读数 ） 分度仪表读数 （C）5分度仪表读数 ） 分度仪表读数
(1) 量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V 和0.1 A, 读数要估读到最小分度的十分之一，估读值为0.01、 0.02、0.03、0.04、0.05、0.06、0.07、0.08、0.09，末 尾数可能为，0、1、2、3、4、5、6、7、8、9。 (2) 量程为15 V的电压表，其最小分度为0.5 V, 如果估读到 最小分度的十分之一，估读值为0.05、0.010、0.015、 0.020、0.025、0.030、0.035、0.040、0.045，误差有绝 大部分与最小分度同位，所以读数要估读到最小分度。因此最 后读数如果以伏特为单位，小数点后面只有一位，尾数可能为 0、1、2、3、4、5、6、7、8、9。 (3) 量程为0.6 A的电流表，其最小分度为0.02 A, 如果估读 到最小分度的十分之一，估读值为0.002、0.004、0.006、 0.008、0.01、0.012、0.014、0.016、0.018，误差有半 数与最小分度同位，所以读数要估读到最小分度的，即不足半 格的略去，超过半格的要按半格读出，因此最后读数如果以安 培为单位，小数点后面有两位，尾数可能为0、1、2、3、4、 5、6、7、8、9。

电流表和电压表 的读数方法
电流表读数规则: 0—3A: 每格0.1A,向后估读一位, 按1/10估读,读到百分 位.
以A为单位，小数点后两位小数。 0—0.6A：每格0.02A,在百分位半格（1/2）估读,读到 百分位。
以A为单位，小数点后两位小数。
读数为：0_.7_4_（_５__、_６）A. 读数为：__0._1_5_A_. _
电流表若用0-0.6A量程
读数为__0_.4_0_A__
读数为_0_._2_2_A__ 读数为__0_._5_1_A_

电压表读数规则： 0—3V： 每格0.1V，向后估读一位,1/10估读,读到百分位.
以V为单位，小数点后两位小数。 0—15V: 每格0.5V,在十分位（1/5）估读,读到十分位.
以V为单位，小数点后一位小数。
读数为：_2_.3_６__（__7_、__8_、_9_）__V.
读数为：_１__１__.６__（__7_、__8_）__V.
练习
电电压压表表、、电电流流表表若若用用0~03~V3V、、0~03~A3A量量程程，，
电压表读数为__1_._8_8_（__6_、_ 7）V 电流表读数为_0_.8_3__（__２__、_。４）A
0~15V量程的电压表
读数为__1_0_._0_V_
读数为_1_0_._5_V__ 读数为_1_0_._4_V__

根据器材的规格和实验要求，在本题的实物图上连线。
⑴由于待测电阻大于滑动变阻器的全值电阻，所以变阻器应采 用分压式接法。 ⑵由于RA与RX相当，而RV＞＞RX，所以，采用安培表外接式。 ⑶若选用限流式接法，则通过回路的最小电流为：
Im in R x U R 0 R A 1 0 1 40 5 5A 0 2m 41A m 0
Ra b A
V
结论：两次接触，那个表示数 变化大 , R就与那个表近接。
例题、利用伏安法测电阻时，若不知待测电阻。可采用下 述方法选择正确电路以减小误差。可将仪器按下图接好， 并空出伏特表的一个接头P，将P分别与a，b 两点接触一
下，如果安培表示数变化，则P 应接在——b——处，如果伏 特表示数显著变化，则P 应接在 a —处。
• 10、人的志向通常和他们的能力成正比例。2020/12/112020/12/112020/12/1112/11/2020 3:52:40 PM • 11、夫学须志也，才须学也，非学无以广才，非志无以成学。2020/12/112020/12/112020/12/11Dec-2011-Dec-20 • 12、越是无能的人，越喜欢挑剔别人的错儿。2020/12/112020/12/112020/12/11Friday, December 11, 2020 • 13、志不立，天下无可成之事。2020/12/112020/12/112020/12/112020/12/1112/11/2020
专题一：电流表和电压表的读数方法
量程为3A的电流表，最小分格为 0.1A，指针偏转不够一个分格的部分 用1/10格估读法，读数比最小刻度多 一位小数。电流表读数为0.74A.
1
2
0
3
A
量程为3A的电流表

如图， 如图，若指针只在 整刻度上，如指在10 整刻度上，如指在 上读作10.0 上读作
练习
读数为9.3V 读数为
0 ～ 0.6A电流表读数 电流表
电流表若用0 量程， 电流表若用 ～ 0.6A量程，则其最小刻度 量程 就是0.02A，其读数的规则和 ～ 15V电压表相 就是 ，其读数的规则和0 电压表相 所读的数值小数点后只能有两位小数， 似，所读的数值小数点后只能有两位小数，也 必须有两位小数。 必须有两位小数。 将精确的每一小格再分成2份 将精确的每一小格再分成 份，估计在那一 份上。 份上。
读数为0.40A 读数为
读数为0.50A 读数为
读数为0.22A 读数为
读数为0.50A 读数为
读数为0.52A 读数为
读数为0.51A 读数为源自电流表和电压表的读数电流表的量程一般有两种——0～0.6A，0 ～ 3A；电压表的 ～ 电流表的量程一般有两种 ， ； 量程一般有两种——0 ～ 3V，0 ～ 15V。如图所示： 量程一般有两种 ， 。如图所示：
因为量程不一样，每一小格所代表的电压、 因为量程不一样，每一小格所代表的电压、电流值 不一样，所以电压表和电流表的读数比较麻烦。 不一样，所以电压表和电流表的读数比较麻烦。
0 ～ 15V电压表读数 电压表读数
电压表若用0 量程， 电压表若用 ～ 15V量程，则其最小刻度就是 量程 则其最小刻度就是0.5V，所读 ， 的数值小数点后只能有一位小数，也必须有一位小数。 的数值小数点后只能有一位小数，也必须有一位小数。 将精确的每一小格再分成5份 将精确的每一小格再分成 份，估计在那一份上
0 ～ 3V(或A)仪表读数 或
电压表、电流表若用0 ～ 3V、 0 ～ 3 A量程，其最 量程， 电压表、电流表若用 、 量程 小刻度（精确度）就分别是0.1V、0.1A，为10分度仪表 小刻度（精确度）就分别是 、 ， 分度仪表 读数，读数的规则较为简单， 读数，读数的规则较为简单，只需在精读后加一估读数 即可。即把精读的每一小格再目测成10份 即可。即把精读的每一小格再目测成 份，这不是精确 值而是估读的， 值而是估读的，看大约所在的位置 如图所示，电压表的读数为 如图所示，电压表的读数为1.88V，电流表的读数为 ，电流表的读数为0.83A， ， 若指针恰好只在2上 则读数为2.00V（或A） 若指针恰好只在 上，则读数为 （ ）

流表读数为
0.14A.
0.2
0.4
0
0.6
A
三、最小分度为5的读法
最小分度值为5、0.5、0.05,估读到 本位,读数和最小刻度小数位数相同.电 压表读数为
11.7V.
5
10
0
15
V
练习
甲：量程 0-0.6A 分度值 0.02A 读数_0_._4_8A 乙：量程 0-15V 分度值 0.5V 读数1_1_._5_V
丙：量程 0-3A 分度值 0.1A 读数_2_._3_0A 丁：量程 0-3V 分度值 0.1V 读数1_._9_0_V
ห้องสมุดไป่ตู้
1
2
1
2
0
0.2
0.4
3
0
A
0.6
0.2
0.4
A
3 0.6
0.6 3
─
0.6 3
读数_0_._6_5A
1
2
0
5
10
30
V
15
─
3 15
读数_0_._3_7A
1
2
5
10
V
─
3
15
电流表和电压表的 读数方法+练习
一、最小分度为1的读法
最小分度值为1、0.1、0.01,估读到下 一位,读数比最小分度值多一位小数.电 流表读数为0.73A或0.74A.
1
2
0
3
A
1
2
0
3
V
2.38V.
二、最小分度为2的读法
最小分度值为2、0.2、0.02,估读到本
位,读数和最小刻度的小数位数相同.电
3 15

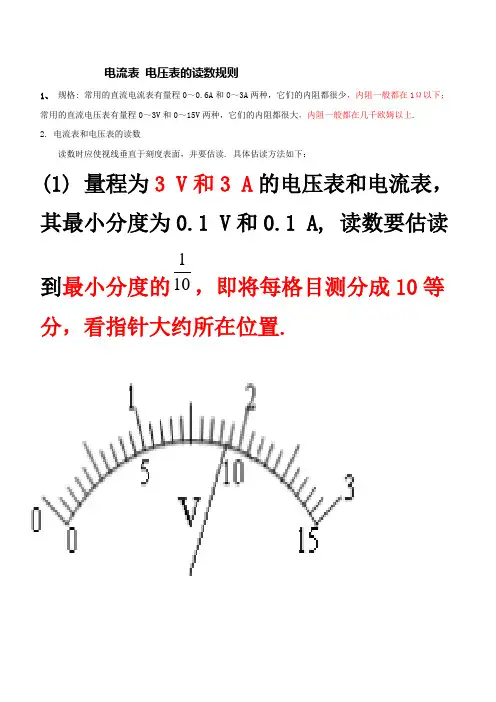

电流表电压表的读数规则(1) 规格: 常用的直流电流表有量程0～0.6A和0～3A两种，它们的内阻都很少，内阻一般都在1Ω以下；常用的直流电压表有量程0～3V和0～15V两种，它们的内阻都很大，内阻一般都在几千欧姆以上.2. 电流表和电压表的读数读数时应使视线垂直于刻度表面，并要估读. 具体估读方法如下：(1) 量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V和0.1 A, 读数要估读到最小分度的十分之一.(2) 量程为0.6 A的电流表，其最小分度为0.02 A, 读数要估读到最小分度的，即不足半格的略去，超过半格的要按半格读出，因此最后读数如果以安培为单位，小数点后面有两位，尾数可能为0、1、2、3…(3) 量程为15 V的电压表，其最小分度为0.5 V, 读数要估读到最小分度的，因此最后读数如果以伏特为单位，小数点后面只有一位，尾数为0、1、2、3、4…3. 使用方法(1) 在使用表前，观察指针是否指在零刻度，若不是，应调整表的中心螺母使指针指零.(2) 估算电路中的电压或电流，选择适当量程，选取原则是: 使表的读数达到满刻度的以上.(3) 电流表要串联在电路中，电压表要并联在电路中，且使电流从正接线柱流入，负接线柱流出.(4) 根据表的量程及最小分度值，正确读出表的读数，包括估读.例题：如图1-57甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中如果接入电路的“+”和“-0.6”两个接线柱，则表的示数为_____，如果接入电路的是“+”和“-3”两个接线柱，则表的示数为_____. 在乙图中，若选用的量程为0～15 V，则表的示数为_____，若选用的量程为0～3 V，则表的示数为_____.解：在甲图中，若选用的量程为0.6A，则最小分度为0.02A，读数应估读到其最小分度的1/2，不是半格的舍去，超过半格的读半格，所以读数为0.37A。

若选用的量程为3A，则最小分度为0.1 A，读数应估读到其最小分度的1/10，所以读数为1.86 A。

电流表电压表的读数规则1 规格: 常用的直流电流表有量程0～0.6A和0～3A两种，它们的内阻都很少，内阻一般都在1Ω以下；常用的直流电压表有量程0～3V和0～15V两种，它们的内阻都很大，内阻一般都在几千欧姆以上.2. 电流表和电压表的读数读数时应使视线垂直于刻度表面，并要估读. 具体估读方法如下：(1) 量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V和0.1 A, 读数要估读到最小分度的十分之一.(2) 量程为0.6 A的电流表，其最小分度为0.02 A, 读数要估读到最小分度的1/2，即不足半格的略去，超过半格的要按半格读出，因此最后读数如果以安培为单位，小数点后面有两位，尾数可能为0、1、2、3…(3) 量程为15 V的电压表，其最小分度为0.5 V, 读数要估读到最小分度的1/5，因此最后读数如果以伏特为单位，小数点后面只有一位，尾数为0、1、2、3、4…,若指在这两条刻度线间的中间某个位置，则可根据指针靠近两刻度线的程度，分别读做10.1V，或10.2V，或10.3V，或10.4V，即使是指在正中央，也不能读做10.25V，若这样，则会出现两位不准确的数，即小数点后的2和5，不符合读数规则3. 使用方法(1) 在使用表前，观察指针是否指在零刻度，若不是，应调整表的中心螺母使指针指零.(2) 估算电路中的电压或电流，选择适当量程，选取原则是: 使表的读数达到满刻度的1/3以上.(3) 电流表要串联在电路中，电压表要并联在电路中，且使电流从正接线柱流入，负接线柱流出.(4) 根据表的量程及最小分度值，正确读出表的读数，包括估读.例1：如图1-57甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中如果接“0.6A”量程，则表的示数为_____，如果接“3A”量程，则表的示数为_____. 在乙图中，若选用的量程为0～15 V，则表的示数为_____，若选用的量程为0～3 V，则表的示数为_____.解：在甲图中，若选用的量程为0.6A，则最小分度为0.02A，读数应估读到其最小分度的1/2，不是半格的舍去，超过半格的读半格，所以读数为0.37A。

电流表 电压表的读数规则1、 规格: 常用的直流电流表有量程0～0.6A 和0～3A 两种，它们的内阻都很少，内阻一般都在1Ω以下；常用的直流电压表有量程0～3V 和0～15V 两种，它们的内阻都很大，内阻一般都在几千欧姆以上. 2. 电流表和电压表的读数 读数时应使视线垂直于刻度表面，并要估读. 具体估读方法如下：(1) 量程为3 V 和3 A 的电压表和电流表，其最小分度为0.1 V 和0.1 A, 读数要估读到最小分度的，即将每格目测分成10等110分，看指针大约所在位置.(2) 量程为0.6 A 的电流表，其最小分度为0.02 A, 读数要估读到最小分度的，即不12足半格的略去，超过半格的要按半格读出，将每小格目测分成两格，如0.50与0.52之间分成两格，中间刻度为0.51. 指针不足半格的，读0.50；超过半格的，读0.51.(3) 量程为15 V 的电压表，其最小分度为0.5 V , 读数要估读到最小分度的。

将每15格目测分成5等分，看指针大约位置。

3. 使用方法(1) 在使用表前，观察指针是否指在零刻度，若不是，应调整表的中心螺母使指针指零.(2) 估算电路中的电压或电流，选择适当量程，选取原则是: 使表的读数达到满刻度的以上.(3) 电流表要串联在电路中，电压表要并联在电路中，且使电流从正接线柱流入，负接线柱流出.(4) 根据表的量程及最小分度值，正确读出表的读数，包括估读.例题：如图1-57甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中如果接入电路的“+”和“-0.6”两个接线柱，则表的示数为_____，如果接入电路的是“+”和“-3”两个接线柱，则表的示数为_____. 在乙图中，若选用的量程为0～15 V，则表的示数为_____，若选用的量程为0～3 V，则表的示数为_____.解：在甲图中，若选用的量程为0.6A，则最小分度为0.02A，读数应估读到其最小分度的1/2，不是半格的舍去，超过半格的读半格，所以读数为0.37A。

电流表电压表的读数规则1、规格: 常用的直流电流表有量程0～0.6A和0～3A两种，它们的内阻都很少，内阻一般都在1Ω以下；常用的直流电压表有量程0～3V和0～15V两种，它们的内阻都很大，内阻一般都在几千欧姆以上.2. 电流表和电压表的读数读数时应使视线垂直于刻度表面，并要估读. 具体估读方法如下：(1) 量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V和0.1 A, 读数要估读到最小分度的110，即将每格目测分成10等分，看指针大约所在位置.(2) 量程为0.6 A 的电流表，其最小分度为0.02 A, 读数要估读到最小分度的12，即不足半格的略去，超过半格的要按半格读出， 将每小格目测分成两格，如0.50与0.52之间分成两格，中间刻度为0.51. 指针不足半格的，读0.50；超过半格的，读0.51.(3) 量程为15 V的电压表，其最小分度为0.5 V, 读数要估读到最小分度的15。

将每格目测分成5等分，看指针大约位置。

3. 使用方法(1) 在使用表前，观察指针是否指在零刻度，若不是，应调整表的中心螺母使指针指零.(2) 估算电路中的电压或电流，选择适当量程，选取原则是: 使表的读数达到满刻度的以上.(3) 电流表要串联在电路中，电压表要并联在电路中，且使电流从正接线柱流入，负接线柱流出.(4) 根据表的量程及最小分度值，正确读出表的读数，包括估读.例题：如图1-57甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中如果接入电路的“+”和“-0.6”两个接线柱，则表的示数为_____，如果接入电路的是“+”和“-3”两个接线柱，则表的示数为_____. 在乙图中，若选用的量程为0～15 V，则表的示数为_____，若选用的量程为0～3 V，则表的示数为_____.解：在甲图中，若选用的量程为0.6A，则最小分度为0.02A，读数应估读到其最小分度的1/2，不是半格的舍去，超过半格的读半格，所以读数为0.37A。

并联电路测量
在并联电路中，电流表应分别串联在各支路中，而电压表则应并联在电源两端。 通过读取各支路电流表和电压表的示数，可以分析出各支路的电流分配情况和 电源的总电流。
复杂电路中的测量
识别关键节点
在复杂电路中，首先需要识别出关键节点，如电源、开关、 负载等，以便确定测量点和选择合适的测量仪表。
灵活运用仪表
03
2. 选择合适的量程，确保测量精度。
数字式电压表的特点和使用方法
3. 打开电源，观察液晶显示屏上的电 压数值。
4. 记录或分析测量结果，完成测量任 务。
数字式电流表的特点和使用方法
高灵敏度
数字式电流表具有高灵敏度，可准确测量微小电流变化。
宽频带响应
数字式电流表具有较宽的频带响应范围，可适应不同频率的电流测量。
04
在未来，我们也需要不断关注新技术的发展和应用，不断学习和提高 自己的技能水平，以适应电力行业的不断变化和发展。
THANKS FOR WATCHING
感谢您的观看
导线
用于连接电源、电压 表、电流表和负载。
负载
可以是电阻、灯泡等， 用于构建电路并产生 电压和电流。
数据记录表格设计要点
表格标题
明确实验名称和目的。
表头设计
包括测量的物理量（如电压、 电流等）、单位、测量值等。
数据记录
按照实验步骤，依次记录各个 测量点的数据，注意数据的准 确性和完整性。
备注栏
可用于记录实验过程中的特殊 情况或需要注意的事项。
数据处理及结果展示方法
数据整理
将实验数据整理成表格形式，方便后 续分析和处理。
结果展示
将实验结果以图表形式展示，如折线图、柱 状图等，使结果更加直观和易于理解。同时 ，可以根据需要添加趋势线、误差棒等辅助 元素。

-0.6A量程
读数为__0_.4_0_A__
读数为__0_._2_2_A_ 读数为__0_._5_1_A_
电流表和电压表 的读数方法
电流表读数规则: 0—3A: 量程3A， 总计30格。每格0.1A。所有这样 最小刻度尾数是1的仪器读数时向后估读一位（游标 卡尺除外），按最小刻度的1/10估读，读到最小刻度 的下一位。
读数为：
0.74（3、5）A.
• 0—0.6A：量程0.6A，总格数30格，每格0.02A，所 有这样最小刻度尾数是2（只要不是1）的仪器读 数时不向下一位估读，就在本位按最小刻度的1/2 估读，指针在刻度线上读刻度值，在中间读中间 值，读到最小刻度值的本位数即可。
读数是：
１１.６（7、8）V.
练习
电压表、电流表若用0~3V、0~3A量程，
电压表 读数为_1_._8_8_（_6_、__7）V
电流表 读数为___0._8_3_（__２_、。４）A
0~15V量程的电压表
读数为__1_0_._0_V_
读数为__1_0_._5_V_ 读数为_1_0_._4_V__
读数为：
0.15A.
电压表读数规则： 0—3V： 量程3V， 总计30格。每格0.1V。同样的： 所有这样最小刻度尾数是1的仪器读数时向后估读一 位（游标卡尺除外），按最小刻度的1/10估读，读 到最小刻度的下一位。
读数为：
2.38（7、9）V.
• 0—15V: 量程15V，总计30格，每格0.5V，同样的： 所有这样最小刻度尾数是5（只要不是1）的仪器读 数时不向下一位估读，就在本位按最小刻度的1/5 估读，指针在刻度线上读刻度值，在两刻度线之间 则在本位上进行估读。

电流表和电压表的估读方法认识电表：（以实验室学生用表为例)1、电流表:图1，学生实验中用的直流电流表的量程为0～0。

6A ~ 3A ，内阻一般在1Ω 以下。

（毫安表的内阻一般在几欧～几十欧)。

2、电压表:图2,学生实验中用的直流电压表的量程为0～3V ～15V ，两个量程的内阻一般分别为3k Ω 和15k Ω 。

一、常用估读方法:1、量程为3 V 和3 A 的电压表和电流表，其最小分度值为0。

1 V 和0.1 A, 为1分度表,读数要估读到最小分度值的十分之一。

若无估读，则在精度的下一位补“0" ，因此最后读数如果以V （A ）为单位,小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9。

2、量程为0.6 A 的电流表，其最小分度值为0.02A, 为2分度表，读数要估读到最小分度值的二分之一（半格估读).因此最后读数如果以A 为单位,小数点后面有两位,尾数可能为0、1、2、3、4、5、6、7、8、9。

有效数字的末位就是精度的同一位（含估读数），若无估读不需补“0”。

若用0～0。

6A 量程，其精度为0.02A,说明测量时只能准确到0.02A,不可能准确到0.01A ，因此误差出现在安培的百分位（0。

01A ），读数只能读到以A 为单位的百分位，以估读最小分度半小格为宜，将最小分度分为二等分，把不足半等分的舍去,等于或超过半等分的算一个等分.图105 10图23、量程为15 V 的电压表，其最小分度值为0.5 V ， 为5分度表， 读数要估读到最小分度值的五分之一。

因此最后读数如果以V 为单位，小数点后面只有一位，尾数可能为0、1、2、3、4、5、6、7、8、9。

表盘的最小分度值为0.5V ／格，虽能准确读到0.5V ，但误差仍出现在最小分度值的同一数位上,即以V 为单位的十分位。

其估读法则是：将最小分度分为五等分，即为0.1V.二、半格估读法:实验所用电流表和电压表精度并不高，可采用1/2估读，或称半格估读，只将最小分度值分为2等份作估读.例如:1、若是0~0.6A 档，最小分度值为0.02A ，半格为0。

3、读数规则：
固定刻度（毫米）+可动部分格数ⅹ0.01（毫米）
注意：一定要看（判断）半毫米刻度线是否已 经露出.
伏安法测电阻电路
V V
A
RX RX
A
安培表内接法 RX＞＞RA
安培表外接法 RX＜＜RV
限流作用
V
限流作用
V
A
RX
RX
A
安培表内接法 RX＞＞RA
分压作用
安培表外接法 RX＜＜RV
当
Rx RA Rx RA Rx RA
A
>
RV Rx RV Rx RV Rx
,
选用内接法；
当
<
,
选用外接法；
当
= V
,
均可.
V
A R
R
V A R
V
A
R
若不知道电阻值，可借助试触法来确定用哪种接法 2.试触法： V A Rx
a
b
1、若电流表示数变化比较明显，说明电压表分流作用强，应采用内接法。 2、若电压表示数变化比较明显，说明电流表分压作用强，应采用外接法。
电流表电压表 读数
电流表读数规则:
0—3A: 每格0.1安,向后估读一位,1/10估读,读到
百分位.
0—0.6A：每格0.02安,在百分位半格估读,读到 百分位。
电压表读数规则：
0—3V： 每格0.1V，向后估读一位,1/10估读,读到
百分位.
0—15V: 每格0.5V,在十分位估读,1/5估读,读到
② 明确要求某部分电路的电压从零开始变化； 例：测定小灯泡的伏安特性曲线。 ③ 若采用限流接法，电路中的最小电流仍超过
用电器的额定电流。

专题一：电流表和电压表的读数方法
量程为3A的电流表，最小分格为 0.1A，指针偏转不够一个分格的部分 用1/10格估读法，读数比最小刻度多 一位小数。电流表读数为0.74A.
1 0
2 3
A
量程为3A的电流表
1 0
2 3
A
电流表读数为0.74A
量程为3V的电压表，最小分格为 0.1V，指针偏转不够一个分格的部分 用1/10格估读法，读数比最小刻度多 一位小数。电压表读数为2.38V.
0.90A ．
专题二、内接法与外接法的选择 ⑴ 临界电阻法 ①条件：已给出R的估计阻值 ②选择方法：令 R0= 当 R＞R0 即 当 R＜R0 即 RARV RV R ＞ R RA RV R ＞ R RA
内接法 R A V 时用内接法 时用外接法
外接法 R A V R测 ＞R真 R测＜ R真
⑵ 试触法 ①条件：未给出R的估计阻值 ②选择方法：将电压表分别接a、b两点
分 压
R0
电路图
a R b
ε
滑动头从a滑向b R0上电压变化范围 R0
k ε ε
ε
o
k
( 设r=0 )
接通电键时滑动头
R0 + R
ε
初始位置应处于
a端
a端
（2）选择方法
① 限流接法 （ 通常情况 ）（大控小）
电流、电压能达到要求的调节范围；
不超过测量仪表的量程， 不超过各元件允许的最大电流。 （三种特殊条件）（小控大） ② 分压接法： a 、要求某部分电路的电压或电流从零开始连续可调。 b、采用限流接法时无论怎样调节滑动变阻器，电路中 的电流（电压）都会超过电表量程或元件允许的最大电流。 c、用电器电阻远大于滑动变阻器电阻，不利于测量获得 多组数据。

mA．
⑶如果是用直流5 V档测量电压，则读数为
V．
⑴60； ⑵7.18； ⑶3.59
2.（10分）下图是一多用电表表头。若选择开关处于 表格所选的档位，指针均指向图示位置,请在答题卡 上填写相应的读数.
选择开关所处的档位
读数
直流电压50V
①______________ V
直流电压2.5V
②______________V
实验电路图如图１所示，实 验中要求多测几组电流、电 压值．在实验中应选＿＿A2＿ 电流表和 R1 滑动变阻 器．
3
练习2:为了研究一个 “2.5V 0.2W”小灯泡的伏安特性,现 有蓄电池1只,电键1个,导线若干,其它可供选择的器材如下:
(A).量程为0-3A,内阻为0.025Ω的电流表1只; (B).量程为0-0.6A,内阻为0.2Ω的电流表1只; (C).量程为0-100mA,内阻为5Ω的电流表1只; (D).量程为0-3V,内阻为10KΩ的电压表1只; (E). 量程为0-15V,内阻为50KΩ的电压表1只; (F). 额定电流为1A,阻值为0-5Ω的滑动变阻器1只; (1).要正确完成这个实验,电流表应选 C ,电压表应选
3 0.6 ＋
2.35 V V 15 3 ＋
10.4V V 15 3 ＋
2010·新课标全国卷·23 ·⑶：在某一温度下，电路中的电 流表、电压表的示数如图所示。电流表的读数为_1_1_5_m_A_， 电压表的读数为_5_._0_0_V__。计算出电阻的阻值为_4_3_._5_Ω__。
9
一、多用电表测电阻
如果指针指在某一个刻度线上，直接读出示数就行，可以 不进行估读。如果指在两条刻度线之间，最好估读一位。
如果多用电表选择“×1” 倍率的电阻挡： 蓝色指针示数为 28Ω ； 红色指针示数为 17.2Ω 。

电流表电压表的读数规则1 规格: 常用的直流电流表有量程0～0.6A和0～3A两种，它们的内阻都很少，内阻一般都在1Ω以下；常用的直流电压表有量程0～3V和0～15V两种，它们的内阻都很大，内阻一般都在几千欧姆以上.2. 电流表和电压表的读数读数时应使视线垂直于刻度表面，并要估读. 具体估读方法如下：(1) 量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V和0.1 A, 读数要估读到最小分度的十分之一.(2) 量程为0.6 A的电流表，其最小分度为0.02 A, 读数要估读到最小分度的1/2，即不足半格的略去，超过半格的要按半格读出，因此最后读数如果以安培为单位，小数点后面有两位，尾数可能为0、1、2、3…(3) 量程为15 V的电压表，其最小分度为0.5 V, 读数要估读到最小分度的1/5，因此最后读数如果以伏特为单位，小数点后面只有一位，尾数为0、1、2、3、4…,若指在这两条刻度线间的中间某个位置，则可根据指针靠近两刻度线的程度，分别读做10.1V，或10.2V，或10.3V，或10.4V，即使是指在正中央，也不能读做10.25V，若这样，则会出现两位不准确的数，即小数点后的2和5，不符合读数规则3. 使用方法(1) 在使用表前，观察指针是否指在零刻度，若不是，应调整表的中心螺母使指针指零.(2) 估算电路中的电压或电流，选择适当量程，选取原则是: 使表的读数达到满刻度的1/3以上.(3) 电流表要串联在电路中，电压表要并联在电路中，且使电流从正接线柱流入，负接线柱流出.(4) 根据表的量程及最小分度值，正确读出表的读数，包括估读.例1：如图1-57甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中如果接“0.6A”量程，则表的示数为_____，如果接“3A”量程，则表的示数为_____. 在乙图中，若选用的量程为0～15 V，则表的示数为_____，若选用的量程为0～3 V，则表的示数为_____.解：在甲图中，若选用的量程为0.6A，则最小分度为0.02A，读数应估读到其最小分度的1/2，不是半格的舍去，超过半格的读半格，所以读数为0.37A。
