电流表和电压表的读数方法加练习

电压表的读数规则_如何读取电流表、电压表电压表是测量电压的一种仪器，常用电压表伏特表符号：V，在灵敏电流计里面有一个永磁体，在电流计的两个接线柱之间串联一个由导线构成的线圈，线圈放置在永磁体的磁场中，并通过传动装置与表的指针相连。

大部分电压表都分为两个量程。

电压表有三个接线柱，一个负接线柱，两个正接线柱，电压表的正极与电路的正极连接，负极与电路的负极连接。

电压表必须与被测用电器并联。

电压表是个相当大的电阻器，理想的认为是断路，在并联电路中并联了电压表（跟别的用电器并联）和用电器，如果在干路中没有其他的用电器，可以认为测量电源电压。

本文主要介绍一下电压表的读数规则及如何读取电流表、电压表，跟随小编一起来了解一下。

电压表的读数规则具体估读方法如下：（1）量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V和0.1 A，读数要估读到最小分度的十分之一。

（2）量程为0.6 A的电流表，其最小分度为0.02 A，读数要估读到最小分度的一半，即不足半格的略去，超过半格的要按半格读出，因此最后读数如果以安培为单位，小数点后面有两位，尾数可能为0、1、2、3 （3）量程为15 V的电压表，其最小分度为0.5 V，读数要估读到最小分度的，因此最后读数以伏特为单位，小数点后面只有一位，尾数为0、1 2、3、4（4）根据表的量程及最小分度值，正确读出表的读数，包括估读。

例题：如图1-57甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中如果接入电路的+和-0.6两个接线柱，则表的示数为_____，如果接入电路的是+和-3两个接线柱，则表的示数为_____. 在乙图中，若选用的量程为0～15 V，则表的示数为_____，若选用的量程为0～3 V，则表的示数为_____.。

《电流表和电压表的使用和测量》考点+训练准确判断电流表和电压表测量对象是学好电学的基础，是学习电学的必备技能。

电流表和电压表测量对象判断不准确，就会造成电路分析、计算等各方面错误，造成学生电学困难，成绩低下，所以准确判断电流表和电压表测量对象是刚学习电学必须迅速掌握的技能，以便为学习电学打下良好的基础。

1、电流表和电压表的使用及读数：（1）电流表和电压表的使用电流表电压表相同点1、电流都从“+”接线柱流进，从“—”接线柱流出（正入负出），否则指针会反偏2、被测电流或电压都不能超过所选量程3、在不知被测电流或电压值时，需先用大量程试触不同点1、电流表要和用电器串联电压表要和被测用电器并联2、电流表不允许不经过直接接到电源两极上（否则烧毁电流表）电压表可以直接接到电源两极上（测电源电压）3、电流表在电路中相当于导线于导线（电流表的内阻很小）电压表在电路中相当断路（电压表的内阻很大）（2）电流表和电压表的读数：电流表电压表量程0～0.6A 0～3A 0～3V 0～15V分度值0.02A 0.1A 0.1V 0.5V读数方法先看量程后看盘，大各小格数一数算一算（电表示数＝指针偏过的格数×分度值）示例0.02A×16=0.32A 0.1A×16=1.6A 0.1V×19=1.9V 0.5V×19=13.5V注意：指针指在同一位置时，大量程读数是小量程读数的5倍。

2、电流表测量对象的判断：电路测量对象串联电路电路图和实物图测电路中的电流，也是通过每个电路元件的电流，即与谁串联就测谁的电流并联电路电路图电流表在支路上测支路电流电流表在干路上测总电流实物图电流表从正接线柱分开测支路电流，从负接线柱分开测干路电流电流汇合到电流表的正接线柱测干路电流，汇合到负接线柱测支路电流注意：电流从电流表的正接线柱流入，负接线柱流出才能说电流经过电流表，如果没有经过正接线柱，只借助负接线柱流会电源负极，此时电流不流经电流表，不能测电流。

中考专题-电流表和电压表的使用一、基础知识1、电流用表示，在国际单位制中，电流的单位是，简称，用字母表示。

电流的常用单位有μA、mA，它们换算关系是：、。

身边一些常用的家用电器的正常工作电流:几十至几百微安：电子计算器、mp3几百毫安：手机发射电流、日光灯、1A～5A: 电冰箱、电饭煲、……10A：柜式空调2、电压用表示，在国际单位制中，电压的单位是，简称，用字母表示。

电压的常用单位有KV、mV，它们换算关系是：、。

常见的一些电压值：1节新干电池的电压为：1.5V；照明电路的电压为：220V；一节新蓄电池的电压为：2V3、电流表：测量电流大小的仪表（电路符号：）①观察电流表，你能得到哪些信息？②在使用电流表前，首先应该观察哪些内容？量程：分度值0 ～ 0.6A 0.02A0 ～ 3A 0.1A（读数练习）P64图13—20（1）．读数方法：先由量程确定分度值，再从指针位置读出数值.③怎样用电流表测量电路中的电流大小？需解决的问题：指针是否指零、怎样接入电路、如何选用三个接线柱、怎样选用合适的量程……（2）．使用方法：a、电流表串联在电路中b、必须使电流从正接线柱流进，负接线柱流出.c、决不允许把电流表直接接在电源两极上.d、被测电流不能超过电流表的量程.4、电压表：测量电压大小的仪表（电路符号：）a、观察电压表，认识电压表（与电流表作一对照）（1）接线柱：3个接线柱（2）量数：0～15V、 0～3V（3）分度值：0.5V 0.1V （4）练习读数：使用方法：a、电压表并联在电路中b、必须使电流从正接线柱流进，负接线柱流出.c、被测电压不能超过电压表的量程.b、如何使用电压表（与电流表对比学习）例题1：如图所示，电流表读数为 A，电压表读数为 V。

例题2：如图所示，将开关闭合后，两只灯泡都能发光，则a是表，b 是表。

5、串联电路电流的特点：串联电路中的电流处处相等：I a = I b = I c并联电路电流的特点：并联电路干路中的电流等于各支路电流之和： I a = I b + I c6、串联电路电压的特点：串联电路中的电压等于各支路电压之和并联电路电压的特点：并联电路支路中的电压相等二、典型例题电流表1．如图6所示，通过灯L 1、L 2、L 3的电流分别为0.1A ，0.2A ，0.3A ，则电流表A 1 的示数为_____A ，A 2的示数为______A 。

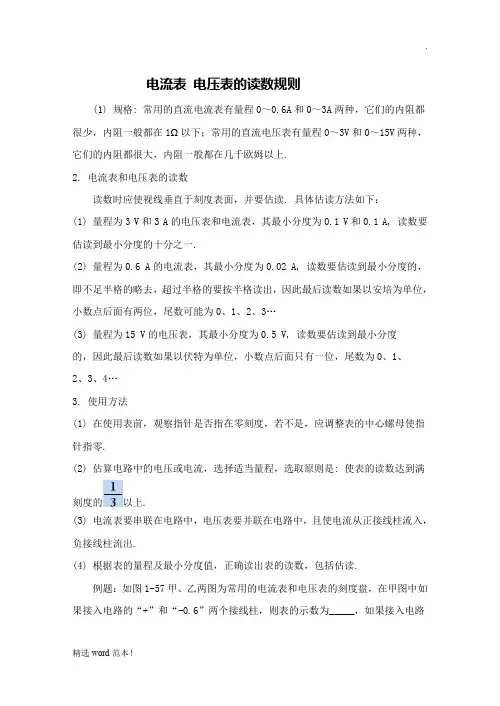

电流表电压表的读数规则(1) 规格: 常用的直流电流表有量程0～0.6A和0～3A两种，它们的内阻都很少，内阻一般都在1Ω以下；常用的直流电压表有量程0～3V和0～15V两种，它们的内阻都很大，内阻一般都在几千欧姆以上.2. 电流表和电压表的读数读数时应使视线垂直于刻度表面，并要估读. 具体估读方法如下：(1) 量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V和0.1 A, 读数要估读到最小分度的十分之一.(2) 量程为0.6 A的电流表，其最小分度为0.02 A, 读数要估读到最小分度的，即不足半格的略去，超过半格的要按半格读出，因此最后读数如果以安培为单位，小数点后面有两位，尾数可能为0、1、2、3…(3) 量程为15 V的电压表，其最小分度为0.5 V, 读数要估读到最小分度的，因此最后读数如果以伏特为单位，小数点后面只有一位，尾数为0、1、2、3、4…3. 使用方法(1) 在使用表前，观察指针是否指在零刻度，若不是，应调整表的中心螺母使指针指零.(2) 估算电路中的电压或电流，选择适当量程，选取原则是: 使表的读数达到满刻度的以上.(3) 电流表要串联在电路中，电压表要并联在电路中，且使电流从正接线柱流入，负接线柱流出.(4) 根据表的量程及最小分度值，正确读出表的读数，包括估读.例题：如图1-57甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中如果接入电路的“+”和“-0.6”两个接线柱，则表的示数为_____，如果接入电路的是“+”和“-3”两个接线柱，则表的示数为_____. 在乙图中，若选用的量程为0～15 V，则表的示数为_____，若选用的量程为0～3 V，则表的示数为_____.解：在甲图中，若选用的量程为0.6A，则最小分度为0.02A，读数应估读到其最小分度的1/2，不是半格的舍去，超过半格的读半格，所以读数为0.37A。

若选用的量程为3A，则最小分度为0.1 A，读数应估读到其最小分度的1/10，所以读数为1.86 A。

电流表和电压表的估读方法认识电表:（以实验室学生用表为例）1、电流表：图1，学生实验中用的直流电流表的量程为0~0.6A ～ 3A ，内阻一般在1Ω 以下。

(毫安表的内阻一般在几欧～几十欧）。

2、电压表:图2，学生实验中用的直流电压表的量程为0~3V~15V ,两个量程的内阻一般分别为3k Ω 和15k Ω . 一、常用估读方法：1、量程为3 V 和3 A 的电压表和电流表，其最小分度值为0。

1 V 和0.1 A ， 为1分度表，读数要估读到最小分度值的十分之一.若无估读，则在精度的下一位补“0” ,因此最后读数如果以V （A ）为单位，小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9.2、量程为0。

6 A 的电流表，其最小分度值为0。

02 A, 为2分度表，读数要估读到最小分度值的二分之一（半格估读).因此最后读数如果以A为单位,小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9.有效数字的末位就是精度的同一位（含估读数），若无估读不需补“0”。

若用0~0.6A 量程,其精度为0。

02A ，说明测量时只能准确到0.02A ，不可能准确到0.01A,因此误差出现在安培的百分位（0。

01A ），读数只能读到以A 为单位的百分位，以估读最小分度半小格为宜，将最小分度分为二等分，把不足半等分的舍去，等于或超过半等分的算一个等分。

图105 10图23、量程为15 V 的电压表，其最小分度值为0。

5 V ， 为5分度表, 读数要估读到最小分度值的五分之一.因此最后读数如果以V 为单位,小数点后面只有一位，尾数可能为0、1、2、3、4、5、6、7、8、9. 表盘的最小分度值为0。

5V ／格，虽能准确读到0。

5V ，但误差仍出现在最小分度值的同一数位上,即以V 为单位的十分位.其估读法则是：将最小分度分为五等分,即为0.1V.二、半格估读法:实验所用电流表和电压表精度并不高，可采用1/2估读，或称半格估读，只将最小分度值分为2等份作估读。

电流表电压表的读数规则1 规格: 常用的直流电流表有量程0～0.6A和0～3A两种，它们的内阻都很少，内阻一般都在1Ω以下；常用的直流电压表有量程0～3V和0～15V两种，它们的内阻都很大，内阻一般都在几千欧姆以上.2. 电流表和电压表的读数读数时应使视线垂直于刻度表面，并要估读. 具体估读方法如下：(1) 量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V和0.1 A, 读数要估读到最小分度的十分之一.(2) 量程为0.6 A的电流表，其最小分度为0.02 A, 读数要估读到最小分度的1/2，即不足半格的略去，超过半格的要按半格读出，因此最后读数如果以安培为单位，小数点后面有两位，尾数可能为0、1、2、3…(3) 量程为15 V的电压表，其最小分度为0.5 V, 读数要估读到最小分度的1/5，因此最后读数如果以伏特为单位，小数点后面只有一位，尾数为0、1、2、3、4…,若指在这两条刻度线间的中间某个位置，则可根据指针靠近两刻度线的程度，分别读做10.1V，或10.2V，或10.3V，或10.4V，即使是指在正中央，也不能读做10.25V，若这样，则会出现两位不准确的数，即小数点后的2和5，不符合读数规则3. 使用方法(1) 在使用表前，观察指针是否指在零刻度，若不是，应调整表的中心螺母使指针指零.(2) 估算电路中的电压或电流，选择适当量程，选取原则是: 使表的读数达到满刻度的1/3以上.(3) 电流表要串联在电路中，电压表要并联在电路中，且使电流从正接线柱流入，负接线柱流出.(4) 根据表的量程及最小分度值，正确读出表的读数，包括估读.例1：如图1-57甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中如果接“0.6A”量程，则表的示数为_____，如果接“3A”量程，则表的示数为_____. 在乙图中，若选用的量程为0～15 V，则表的示数为_____，若选用的量程为0～3 V，则表的示数为_____.解：在甲图中，若选用的量程为0.6A，则最小分度为0.02A，读数应估读到其最小分度的1/2，不是半格的舍去，超过半格的读半格，所以读数为0.37A。
