电流表和电压表的读数知识讲解

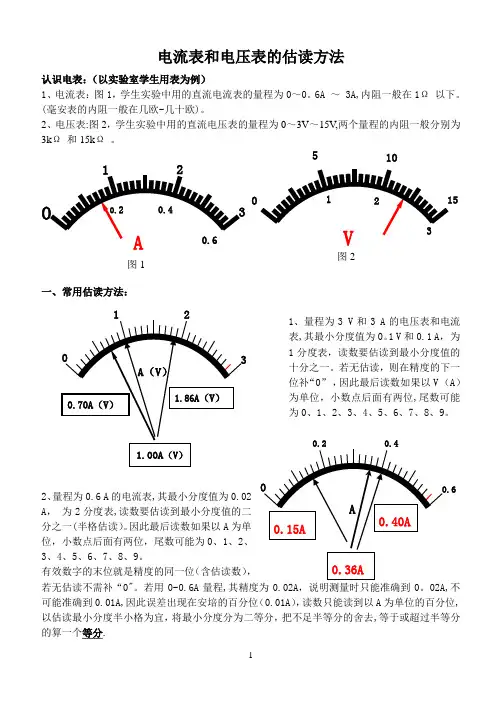

电流表和电压表的估读方法认识电表：（以实验室学生用表为例）1、电流表：图1，学生实验中用的直流电流表的量程为0～0。

6A ～ 3A,内阻一般在1Ω 以下。

(毫安表的内阻一般在几欧~几十欧)。

2、电压表:图2，学生实验中用的直流电压表的量程为0～3V ～15V ,两个量程的内阻一般分别为3k Ω 和15k Ω 。

一、常用估读方法：1、量程为3 V 和3 A 的电压表和电流表,其最小分度值为0。

1 V 和0.1 A ， 为1分度表，读数要估读到最小分度值的十分之一。

若无估读，则在精度的下一位补“0” ，因此最后读数如果以V （A ）为单位，小数点后面有两位,尾数可能为0、1、2、3、4、5、6、7、8、9。

2、量程为0.6 A 的电流表,其最小分度值为0.02A ， 为2分度表,读数要估读到最小分度值的二分之一(半格估读）。

因此最后读数如果以A 为单位，小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9。

有效数字的末位就是精度的同一位（含估读数），若无估读不需补“0"。

若用0~0.6A 量程,其精度为0.02A ，说明测量时只能准确到0。

02A,不可能准确到0.01A,因此误差出现在安培的百分位（0.01A ），读数只能读到以A 为单位的百分位,以估读最小分度半小格为宜，将最小分度分为二等分，把不足半等分的舍去,等于或超过半等分的算一个等分.图105 10图23、量程为15 V 的电压表,其最小分度值为0。

5 V ， 为5分度表， 读数要估读到最小分度值的五分之一。

因此最后读数如果以V 为单位，小数点后面只有一位,尾数可能为0、1、2、3、4、5、6、7、8、9。

表盘的最小分度值为0。

5V ／格,虽能准确读到0。

5V ，但误差仍出现在最小分度值的同一数位上，即以V 为单位的十分位.其估读法则是：将最小分度分为五等分，即为0.1V.二、半格估读法：实验所用电流表和电压表精度并不高,可采用1/2估读，或称半格估读,只将最小分度值分为2等份作估读。

电压表的读数规则_如何读取电流表、电压表电压表是测量电压的一种仪器，常用电压表伏特表符号：V，在灵敏电流计里面有一个永磁体，在电流计的两个接线柱之间串联一个由导线构成的线圈，线圈放置在永磁体的磁场中，并通过传动装置与表的指针相连。

大部分电压表都分为两个量程。

电压表有三个接线柱，一个负接线柱，两个正接线柱，电压表的正极与电路的正极连接，负极与电路的负极连接。

电压表必须与被测用电器并联。

电压表是个相当大的电阻器，理想的认为是断路，在并联电路中并联了电压表（跟别的用电器并联）和用电器，如果在干路中没有其他的用电器，可以认为测量电源电压。

本文主要介绍一下电压表的读数规则及如何读取电流表、电压表，跟随小编一起来了解一下。

电压表的读数规则具体估读方法如下：（1）量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V和0.1 A，读数要估读到最小分度的十分之一。

（2）量程为0.6 A的电流表，其最小分度为0.02 A，读数要估读到最小分度的一半，即不足半格的略去，超过半格的要按半格读出，因此最后读数如果以安培为单位，小数点后面有两位，尾数可能为0、1、2、3 （3）量程为15 V的电压表，其最小分度为0.5 V，读数要估读到最小分度的，因此最后读数以伏特为单位，小数点后面只有一位，尾数为0、1 2、3、4（4）根据表的量程及最小分度值，正确读出表的读数，包括估读。

例题：如图1-57甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中如果接入电路的+和-0.6两个接线柱，则表的示数为_____，如果接入电路的是+和-3两个接线柱，则表的示数为_____. 在乙图中，若选用的量程为0～15 V，则表的示数为_____，若选用的量程为0～3 V，则表的示数为_____.。

电压表电流表读数规则电压表和电流表是电工实验室中常见的电气测量仪器，它们通过测量电路中的电压和电流来帮助工程师进行电路分析和故障排查。

然而，要正确读取电压表和电流表的读数并理解其规则是非常重要的。

本文将深入讨论电压表和电流表的读数规则，并指导读者正确应用这些规则。

首先，我们来解释一下电压表和电流表的基本原理。

电压表是用来测量电路中的电压的仪器，它通常由一个指针和刻度盘组成。

电流表则是测量电路中的电流，同样由一个指针和刻度盘构成。

这些仪器都与电路相连，通过与电路中的电流流过阻抗相互作用，从而得到读数。

对于电压表，读数规则如下：首先，确认电压表选择适当的量程范围，并将它连接到电路中需要测量的电压位置。

如果电压表有多个量程档位，应选择最接近待测电压的量程，避免超过量程范围。

然后，观察电压表指针的位置，它将停在刻度盘上的一个数值上。

这个数值即为待测电压的读数。

需要注意的是，刻度盘上的刻度必须线性标定，以保证读数的准确性。

对于电流表，读数规则与电压表类似。

首先，确定电流表选择适当的量程档位，并将其连接到电路中所需测量的电流路径上。

同样，如果电流表有多个量程档位，应选择最接近待测电流的量程，并避免超过量程范围。

然后，观察电流表指针的位置，它将停在刻度盘上的一个数值上。

这个数值即为待测电流的读数。

同样，为了准确读数，刻度盘上的刻度必须线性标定。

需要注意的是，当使用电压表或电流表进行测量时，应遵循以下几个原则：首先，确保电表连接正确，即正极与正极相连，负极与负极相连。

如果连接不正确，仪表可能会受损或读数不准确。

其次，应控制待测电压或电流的大小，避免超过仪表的量程范围。

如果超过了量程范围，仪表可能会受损或无法正常工作。

最后，应根据需要选择适当的量程档位，以确保读数的准确性。

除了上述基本原则和读数规则外，电压表和电流表还可以通过调节仪表的灵敏度来提高测量的准确性。

灵敏度通常通过改变仪表的内部电阻来实现，较高的灵敏度意味着更小的内部电阻。

高中物理电流表和电压表的估读方法在高中物理电学实验中，测量时要按照有效数字的规则来读数。

而测量仪器的读数规则为：测量误差出现在哪一位，读数就相应读到哪一位，在中学阶段一般可根据测量仪器的最小分度来确定读数误差出现的位置，具体如下：一、最小分度是“1”的仪器，测量误差出现在下一位，下一位按十分之一估读。

如量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V和0.1 A, 读数要估读到最小分度的十分之一，估读值为0.0N(N可能为0、1、2、3、4、5、6、7、8、9)。

二、最小分度是“2”或“5”的仪器，测量误差出现在同一位上，采用半格估读法（即同一位分别按二分之一或五分之一估读）。

如量程为0.6 A的电流表，其最小分度为0.02 A, 如果估读到最小分度的十分之一，估读值为0.002、0.004、0.006、0.008、0.01、0.012、0.014、0.016、0.018，误差有半数与最小分度同位，所以读数要估读到最小分度即可（不足最小分度半格的略去，等于或超过最小分度半格的要按半格读出），因此最后读数如果以安培为单位，小数点后面有两位，尾数只可能为0、1、2、3、4、5、6、7、8、9。

如量程为15 V的电压表，其最小分度为0.5 V, 如果估读到最小分度的十分之一，估读值为0.05、0.10、0.15、0.20、0.25、0.30、0.35、0.40、0.45，误差有绝大部分与最小分度同位，所以读数要估读到最小分度（将最小分度5等分仍不足半等分的略去，等于或超过半等分的算一个等分）。

因此最后读数如果以伏特为单位，小数点后面只有一位，尾数可能为0、1、2、3、4、5、6、7、8、9。

【归纳】：1、最小分度为1的，估读到下一位，将最小分度分为二等分，把不足半等分的舍去，等于或超过半等分的算一个等分；2、最小分度为2或5的，估读到本位，将最小分度分为五等分仍按不足半等分舍去，等于或超过半等分算一个等分。

电流表电压表的读数规则1 规格: 常用的直流电流表有量程0～0.6A和0～3A两种，它们的内阻都很少，内阻一般都在1Ω以下；常用的直流电压表有量程0～3V和0～15V两种，它们的内阻都很大，内阻一般都在几千欧姆以上.2. 电流表和电压表的读数读数时应使视线垂直于刻度表面，并要估读. 具体估读方法如下：(1) 量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V和0.1 A, 读数要估读到最小分度的十分之一.(2) 量程为0.6 A的电流表，其最小分度为0.02 A, 读数要估读到最小分度的1/2，即不足半格的略去，超过半格的要按半格读出，因此最后读数如果以安培为单位，小数点后面有两位，尾数可能为0、1、2、3…(3) 量程为15 V的电压表，其最小分度为0.5 V, 读数要估读到最小分度的1/5，因此最后读数如果以伏特为单位，小数点后面只有一位，尾数为0、1、2、3、4…,若指在这两条刻度线间的中间某个位置，则可根据指针靠近两刻度线的程度，分别读做10.1V，或10.2V，或10.3V，或10.4V，即使是指在正中央，也不能读做10.25V，若这样，则会出现两位不准确的数，即小数点后的2和5，不符合读数规则3. 使用方法(1) 在使用表前，观察指针是否指在零刻度，若不是，应调整表的中心螺母使指针指零.(2) 估算电路中的电压或电流，选择适当量程，选取原则是: 使表的读数达到满刻度的1/3以上.(3) 电流表要串联在电路中，电压表要并联在电路中，且使电流从正接线柱流入，负接线柱流出.(4) 根据表的量程及最小分度值，正确读出表的读数，包括估读.例1：如图1-57甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中如果接“0.6A”量程，则表的示数为_____，如果接“3A”量程，则表的示数为_____. 在乙图中，若选用的量程为0～15 V，则表的示数为_____，若选用的量程为0～3 V，则表的示数为_____.解：在甲图中，若选用的量程为0.6A，则最小分度为0.02A，读数应估读到其最小分度的1/2，不是半格的舍去，超过半格的读半格，所以读数为0.37A。

电流表和电压表的估读方法认识电表：（以实验室学生用表为例）1、电流表：图1，学生实验中用的直流电流表的量程为0~0.6A ~3A ，内阻一般在1Ω以下。

（毫安表的内阻一般在几欧~几十欧）。

2、电压表：图2，学生实验中用的直流电压表的量程为0~3V~15V ，两个量程的内阻一般分别为3k Ω 和15k Ω 。

一、常用估读方法：1、量程为3 V 和3 A 的电压表和电流表，其最小分度值为0.1 V和0.1 A, 为1分度表，读数要估读到最小分度值的十分之一.若无估读，则在精度的下一位补“0” ，因此最后读数如果以V (A)为单位，小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9.2、量程为0.6 A 的电流表，其最小分度值为0.02 A, 为2分度表，读数要估读到最小分度值的二分之一（半格估读）.因此最后读数如果以A 为单位，小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9.有效数字的末位就是精度的同一位（含估读数），若无估读不需补“0”。

若用0~0.6A 量程，其精度为0.02A ，说明测量时只能准确到0.02A ，不可能准确到0.01A ，因此误差出现在安培的百分位（0.01A ），读数只能读到以A 为单位的百分位，以估读最小分度半小格为宜，将最小分度分为二等分，把不足半等分的舍去，等于或超过半等分的算一个等分。

3、量程为15 V 的电压表，其最小分度值为0.5 V, 为5分度表， 读数要估读到最小分度值的五分之一.因此最后读数如果以V 为单位，小数点后面只有一位，尾数可能为0、1、2、3、4、5、6、7、8、9. 表盘的最小分度值为0.5V ／格，虽能准确读到0.5V ，但误差仍出现在最小分度值的同一数位上，即以V 为单位的十分位。

其估读法则是：将最小分度分为五等分,即为0.1V 。

二、半格估读法：实验所用电流表和电压表精度并不高，可采用1/2估读，或称半格估读，只将最小分度值分为2等份作估读。

电流表电压表的读数规则1 规格: 常用的直流电流表有量程0～0.6A和0～3A两种，它们的内阻都很少，内阻一般都在1Ω以下；常用的直流电压表有量程0～3V和0～15V两种，它们的内阻都很大，内阻一般都在几千欧姆以上.2. 电流表和电压表的读数读数时应使视线垂直于刻度表面，并要估读. 具体估读方法如下：(1) 量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V和0.1 A, 读数要估读到最小分度的十分之一.(2) 量程为0.6 A的电流表，其最小分度为0.02 A, 读数要估读到最小分度的1/2，即不足半格的略去，超过半格的要按半格读出，因此最后读数如果以安培为单位，小数点后面有两位，尾数可能为0、1、2、3…(3) 量程为15 V的电压表，其最小分度为0.5 V, 读数要估读到最小分度的1/5，因此最后读数如果以伏特为单位，小数点后面只有一位，尾数为0、1、2、3、4…,若指在这两条刻度线间的中间某个位置，则可根据指针靠近两刻度线的程度，分别读做10.1V，或10.2V，或10.3V，或10.4V，即使是指在正中央，也不能读做10.25V，若这样，则会出现两位不准确的数，即小数点后的2和5，不符合读数规则3. 使用方法(1) 在使用表前，观察指针是否指在零刻度，若不是，应调整表的中心螺母使指针指零.(2) 估算电路中的电压或电流，选择适当量程，选取原则是: 使表的读数达到满刻度的1/3以上.(3) 电流表要串联在电路中，电压表要并联在电路中，且使电流从正接线柱流入，负接线柱流出.(4) 根据表的量程及最小分度值，正确读出表的读数，包括估读.例1：如图1-57甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中如果接“0.6A”量程，则表的示数为_____，如果接“3A”量程，则表的示数为_____. 在乙图中，若选用的量程为0～15 V，则表的示数为_____，若选用的量程为0～3 V，则表的示数为_____.解：在甲图中，若选用的量程为0.6A，则最小分度为0.02A，读数应估读到其最小分度的1/2，不是半格的舍去，超过半格的读半格，所以读数为0.37A。

电流表、电压表的读数规则：电流表、电压表的读数规则：电流表量程一般有两种——0~0.6A，0~3A；电压表量程一般有两种——0~3V，0~15V。

如图10-1所示：因为同一个电流表、电压表有不同的量程，因此，对应不同的量程，每个小格所代表的电流、电压值不相同，所以电流表、电压表的读数比较复杂，测量值的有效数字位数比较容易出错。

下面是不同表，不同量程下的读数规则：一、10分度仪表读数：电压表、电流表若用0~3V、0~3A量程，其最小刻度（精确度）分别为0.1V、0.1A，为10分度仪表读数，读数规则较为简单，只需在精确度后加一估读数即可。

如图所示，电压表读数为1.88V，电流表读数为0.83A。

若指针恰好指在2上，则读数为2.00V（或A）。

二、5分度仪表读数：电压表若用0~15V量程，则其最小刻度为0.5V，为5分度仪表读数，所读数值小数点后只能有一位小数，也必须有一位小数。

如图所示，若指针指在整刻度线上，如指在10上应读做10.0V，指在紧靠10刻度线右侧的刻度线上（即表盘上的第21条小刻度线）读数为10.5V，若指在这两条刻度线间的中间某个位置，则可根据指针靠近两刻度线的程度，分别读做10.1V，或10.2V，或10.3V，或10.4V，即使是指在正中央，也不能读做10.25V，若这样，则会出现两位不准确的数，即小数点后的2和5，不符合读数规则，如上图中所示，读数应为9.3V。

三、2分度仪表读数：电流表若用0-0.6A量程，则其最小刻度为0.02A，为2分度仪表读数，其读数规则与0—15V电压表相似，所读数值小数点后只能有两位小数，也必须有两位小数。

如上图所示，电流表读数为0.17A，若指针指在第11条刻度线上，则读数为0.22A，指在第10条刻度线上，读数为0.20A，指在第12条刻度线上，读数为0.24A。

电流表和电压表的读数方法电流表和电压表是电工实验中常用的两种仪器，用于测量电路中的电流和电压。

本文将介绍电流表和电压表的读数方法。

一、电流表的读数方法电流表是用来测量电路中电流强度的仪器。

在测量时，需要将电流表与电路串联连接，使电流通过电流表。

电流表的读数方法如下：1. 选择合适的量程：电流表通常有多个量程档位，根据电路中的电流大小选择合适的量程。

如果电流超过了所选量程，会导致电流表的指针超出量程范围，从而损坏仪器。

2. 零位校准：在使用电流表前，需要将指针调至零位，以保证读数的准确性。

可以通过调节电流表上的零位校准旋钮来实现。

3. 读取电流值：电流表的刻度盘上通常标有一系列刻度，表示不同的电流数值。

读取电流值时，需要注意指针所指位置，精确到最接近的刻度值。

4. 单位转换：有时候需要将电流表的读数转换为其他单位，如安培（A）或毫安（mA）。

可以根据所用电流表的量程和刻度间距进行换算。

二、电压表的读数方法电压表是用来测量电路中电压大小的仪器。

在测量时，需要将电压表与电路并联连接，使电压通过电压表。

电压表的读数方法如下：1. 选择合适的量程：电压表通常有多个量程档位，根据电路中的电压大小选择合适的量程。

如果电压超过了所选量程，会导致电压表的指针超出量程范围，从而损坏仪器。

2. 零位校准：在使用电压表前，需要将指针调至零位，以保证读数的准确性。

可以通过调节电压表上的零位校准旋钮来实现。

3. 读取电压值：电压表的刻度盘上通常标有一系列刻度，表示不同的电压数值。

读取电压值时，需要注意指针所指位置，精确到最接近的刻度值。

4. 单位转换：有时候需要将电压表的读数转换为其他单位，如伏特（V）或千伏（kV）。

可以根据所用电压表的量程和刻度间距进行换算。

总结：本文介绍了电流表和电压表的读数方法。

在使用电流表和电压表时，需要选择合适的量程、进行零位校准，并注意读取精确的数值。

同时，有时候需要进行单位转换，以适应实际需要。

电流表和电压表的估读方法认识电表:（以实验室学生用表为例）1、电流表：图1，学生实验中用的直流电流表的量程为0~0.6A ~ 3A,内阻一般在1Ω 以下.（毫安表的内阻一般在几欧~几十欧）。

2、电压表：图2，学生实验中用的直流电压表的量程为0~3V~15V ，两个量程的内阻一般分别为3k Ω 和15k Ω . 一、常用估读方法：1、量程为3 V 和3 A 的电压表和电流表，其最小分度值为0。

1 V 和0.1 A, 为1分度表，读数要估读到最小分度值的十分之一.若无估读，则在精度的下一位补“0" ,因此最后读数如果以V （A)为单位，小数点后面有两位,尾数可能为0、1、2、3、4、5、6、7、8、9.2、量程为0。

6 A 的电流表，其最小分度值为0。

02 A ， 为2分度表，读数要估读到最小分度值的二分之一（半格估读）。

因此最后读数如果以A 为单位，小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9.有效数字的末位就是精度的同一位（含估读数）,若无估读不需补“0".若用0~0.6A 量程，其精度为0。

02A ，说明测量时只能准确到0.02A ，不可能准确到0。

01A ，因此误差出现在安培的百分位（0。

01A ），读数只能读到以A 为单位的百分位，以估读最小分度半小格为宜，将最小分度分为二等分,把不足半等分的舍去，等于或超过半等分的算一个等分。

图105 10图23、量程为15 V 的电压表，其最小分度值为0。

5 V ， 为5分度表， 读数要估读到最小分度值的五分之一。

因此最后读数如果以V 为单位,小数点后面只有一位，尾数可能为0、1、2、3、4、5、6、7、8、9. 表盘的最小分度值为0。

5V ／格,虽能准确读到0.5V ，但误差仍出现在最小分度值的同一数位上，即以V 为单位的十分位。

其估读法则是：将最小分度分为五等分，即为0.1V 。

二、半格估读法:实验所用电流表和电压表精度并不高，可采用1/2估读，或称半格估读,只将最小分度值分为2等份作估读.例如:1、若是0～0.6A 档，最小分度值为0。
