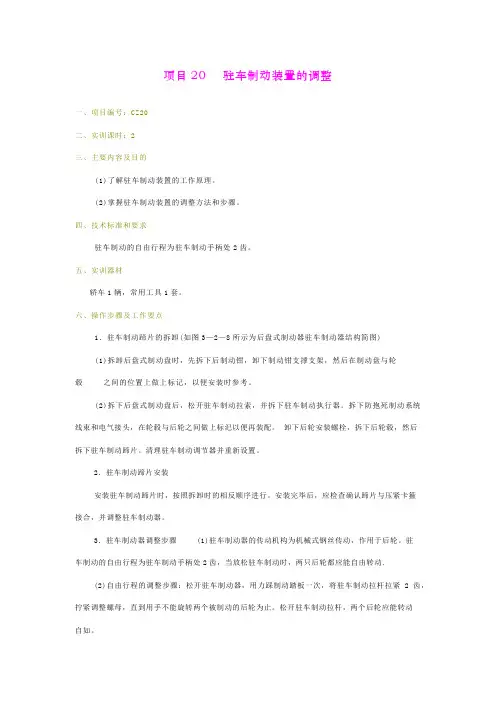

项目20驻车制动装置的调整一、项目编号：CZ20二、实训课时：2三、主要内容及目的(1)了解驻车制动装置的工作原理。

(2)掌握驻车制动装置的调整方法和步骤。

四、技术标准和要求驻车制动的自由行程为驻车制动手柄处2齿。

五、实训器材轿车1辆，常用工具1套。

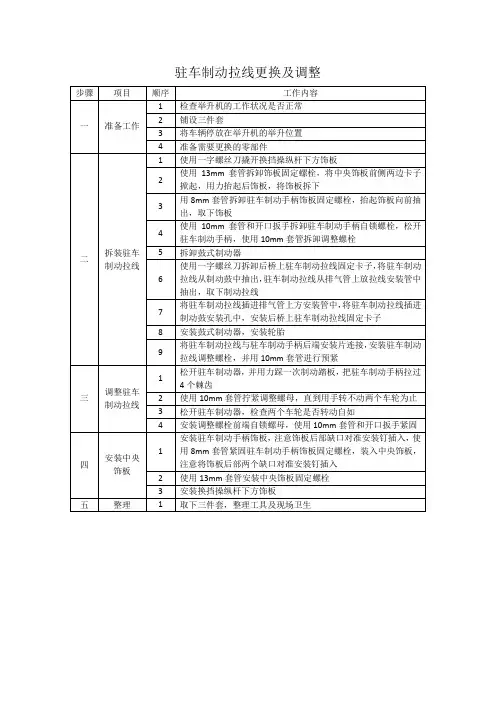

六、操作步骤及工作要点1．驻车制动蹄片的拆卸(如图3—2—8所示为后盘式制动器驻车制动器结构简图)(1)拆卸后盘式制动盘时，先拆下后制动钳，卸下制动钳支撑支架，然后在制动盘与轮毂之间的位置上做上标记，以便安装时参考。

(2)拆下后盘式制动盘后，松开驻车制动拉索，并拆下驻车制动执行器。

拆下防抱死制动系统线束和电气接头，在轮毂与后轮之间做上标汜以便再装配。

卸下后轮安装螺栓，拆下后轮毂，然后拆下驻车制动蹄片。

清理驻车制动调节器并重新设置。

2．驻车制动蹄片安装安装驻车制动蹄片时，按照拆卸时的相反顺序进行。

安装完毕后，应检查确认蹄片与压紧卡箍接合，并调整驻车制动器。

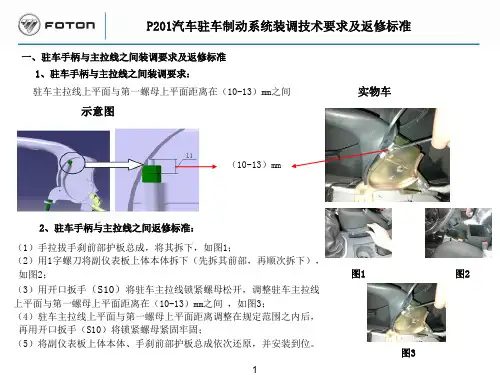

3．驻车制动器调整步骤 (1)驻车制动器的传动机构为机械式钢丝传动，作用于后轮。

驻车制动的自由行程为驻车制动手柄处2齿，当放松驻车制动时，两只后轮都应能自由转动.(2)自由行程的调整步骤：松开驻车制动器，用力踩制动踏板一次，将驻车制动拉杆拉紧2齿，拧紧调整螺母，直到用手不能旋转两个被制动的后轮为止。

松开驻车制动拉杆，两个后轮应能转动自如。

七、注意事项(1)正确操作，注意机件及人身安全。

(2)注意拆装顺序，各部件的相互关系。

八、考核要求能正确进行驻车制动装置的调整方法和步骤。

九、配分；评分标准。

制动器拆装流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!制动器是汽车的一个重要部件，它主要负责车辆的制动功能。

汽车行驶·转向·制动系统检修（第2版）

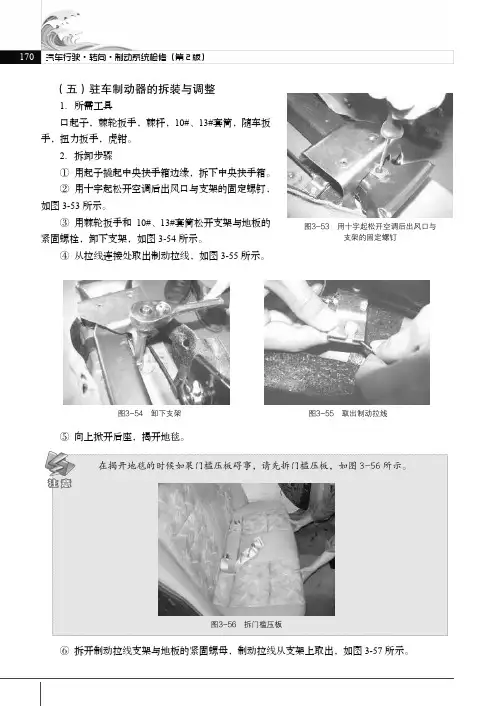

（五）驻车制动器的拆装与调整
