矿物绝缘防火电缆（BTTW /YTTW /BTTRZ）系列柔性矿物绝缘防火电缆的设计参数，是严格遵循英国BS6387标准，以及国际电工委员会IEC标准。
这些技术参数，已经分别通过了国家消防总局与国家防火建筑材料质量监督检验中心专项检测。
由于防火电缆全都是用无机物（金属铜和氧化镁粉）组成，它本身不会引起火灾，不可能燃烧或助燃，由于铜的熔点是1083℃、氧化镁的熔点是2800℃，因此该种电缆可以在接近铜的熔点的火灾情况下继续保持供电，是一种真正意义上的防火电缆。
柔性矿物绝缘防火电缆BTTRZ（BTTW / YTTW）系列燃烧不短路短路不燃烧产品介绍产品名称：柔性矿物绝缘防火电缆（BTTW）型号规格:（1芯、2芯、3芯、4芯、5芯、3+1芯、3+2芯、4+1芯）1、产品标准：中国已颁布的各类相关规范、规程主要有：《高层民用建筑设计防火规范》【GB50045-95(2005年版)】《北京市民用建筑电线电缆防火设计规程》【DGJ08-93-2002】《建筑设计防火规范》【GB50016-2006】《中国消防手册》【2007版】《火灾自动报警系统设计规范》【GB50116-98】《民用建筑电线电缆防火设计规范》【DGJ08-93-2002】《北京市消防局文件》【京消发{2004}352】《电力工程电缆设计规范》【GB50127-94】《汽车库、修车库、停车场设计防火规范》【GB50067-97】燃烧试验的测试标准柔性矿物绝缘防火电缆的设计参数，是严格遵循英国BS6387标准，以及国际电工委员会IEC标准。
这些技术参数，已经分别通过了国家消防总局与国家防火建筑材料质量监督检验中心专项检测。
由于防火电缆全都是用无机物（金属铜和氧化镁粉）组成，它本身不会引起火灾，不可能燃烧或助燃，由于铜的熔点是1083℃、氧化镁的熔点是2800℃，因此该种电缆可以在注：德昊柔性矿物绝缘防火电缆已通过国际BS6387标准中最高级别C、W、Z试验。
BTTZ铜芯护套矿物绝缘电缆产品规格：BTTZ-750 2*25详细说明矿物绝缘电缆——产品优越性应用领域矿物绝缘电缆已广泛应用于高层建筑、石油化工、机场、隧道、船舶、海上石油平台、航空航天、钢铁冶金、购物中心、停车场等场合。
1、高层建筑普通照明、应急照明、火灾报警、消防电气线路、应急电梯和升降设备线路、计算机房控制线路、主干\分干配电系统线路、双电源控制线路2、石油平台普通照明、应急照明、潜在危险爆炸区域线3、机场候机楼普通照明、应急照明、火灾监测系统、火灾报警系统4、军舰、船舶发电机房输电线路、火灾监测系统、火灾报警系统、烟气排放和通风线路、厨房用电线路、大动力线路、双电源控制线路、应急照明、应急广播线路、计算机房控制线路5、化工行业普通照明、应急照明、潜在危险爆炸线路等场所6、地铁隧道普通照明、应急照明、火灾监测系统、消防电气线路、烟气排放和通风线路7、钢铁冶金高温环境动力和控制线路、应急电源、大动力线路、不能断电的供电线路、发电机房输电线路8、发电厂大动力线路、普通照明、应急照明、火灾报警、消防电气线路9、航空航天普通照明、应急照明、计算机房控制线路、大动力线路、高温环境动力和控制线路、潜在危险爆炸区域线10、百货商场普通照明、应急照明、应急广播、应急电梯和升降设备线路11、图书馆、博物院、数据处理中心火灾报警控制线路、消防电气线路12、核电站普通照明、应急照明、计算机房控制线路、大动力线路、高温环境动力和控制线路、潜在危险爆炸区域线13、停车场普通照明、应急照明、火灾报警、烟气排放和通风线路14、名胜古迹普通照明、应急照明、火灾报警、消防电气线路一、防火由于电缆全都是用无机物（金属铜和氧化镁粉）组成，它本身不会引起火灾，不可能燃烧或助燃，由于铜的熔点是1083℃、氧化镁的熔点是2800℃，因此该种电缆可以在接近铜的熔点的火灾情况下继续保持供电，是一种真正意义上的防火电缆。
并能通过BS6387 C、W、Z试验。

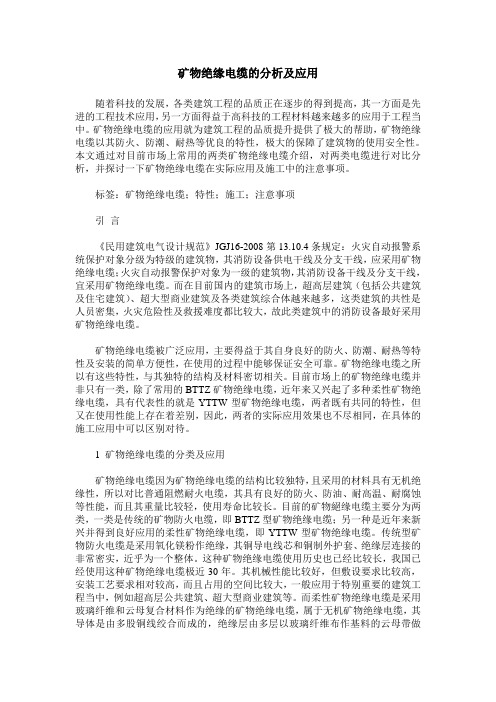

矿物绝缘电缆的分析及应用随着科技的发展，各类建筑工程的品质正在逐步的得到提高，其一方面是先进的工程技术应用，另一方面得益于高科技的工程材料越来越多的应用于工程当中。
矿物绝缘电缆的应用就为建筑工程的品质提升提供了极大的帮助，矿物绝缘电缆以其防火、防潮、耐热等优良的特性，极大的保障了建筑物的使用安全性。
本文通过对目前市场上常用的两类矿物绝缘电缆介绍，对两类电缆进行对比分析，并探讨一下矿物绝缘电缆在实际应用及施工中的注意事项。
标签：矿物绝缘电缆；特性；施工；注意事项引言《民用建筑电气设计规范》JGJ16-2008第13.10.4条规定：火灾自动报警系统保护对象分级为特级的建筑物，其消防设备供电干线及分支干线，应采用矿物绝缘电缆；火灾自动报警保护对象为一级的建筑物，其消防设备干线及分支干线，宜采用矿物绝缘电缆。
而在目前国内的建筑市场上，超高层建筑（包括公共建筑及住宅建筑）、超大型商业建筑及各类建筑综合体越来越多，这类建筑的共性是人员密集，火灾危险性及救援难度都比较大，故此类建筑中的消防设备最好采用矿物绝缘电缆。
矿物绝缘电缆被广泛应用，主要得益于其自身良好的防火、防潮、耐热等特性及安装的简单方便性，在使用的过程中能够保证安全可靠。
矿物绝缘电缆之所以有这些特性，与其独特的结构及材料密切相关。
目前市场上的矿物绝缘电缆并非只有一类，除了常用的BTTZ矿物绝缘电缆，近年来又兴起了多种柔性矿物绝缘电缆，具有代表性的就是YTTW型矿物绝缘电缆，两者既有共同的特性，但又在使用性能上存在着差别，因此，两者的实际应用效果也不尽相同，在具体的施工应用中可以区别对待。
1 矿物绝缘电缆的分类及应用矿物绝缘电缆因为矿物绝缘电缆的结构比较独特，且采用的材料具有无机绝缘性，所以对比普通阻燃耐火电缆，其具有良好的防火、防油、耐高温、耐腐蚀等性能，而且其重量比较轻，使用寿命比较长。
目前的矿物絕缘电缆主要分为两类，一类是传统的矿物防火电缆，即BTTZ型矿物绝缘电缆；另一种是近年来新兴并得到良好应用的柔性矿物绝缘电缆，即YTTW型矿物绝缘电缆。

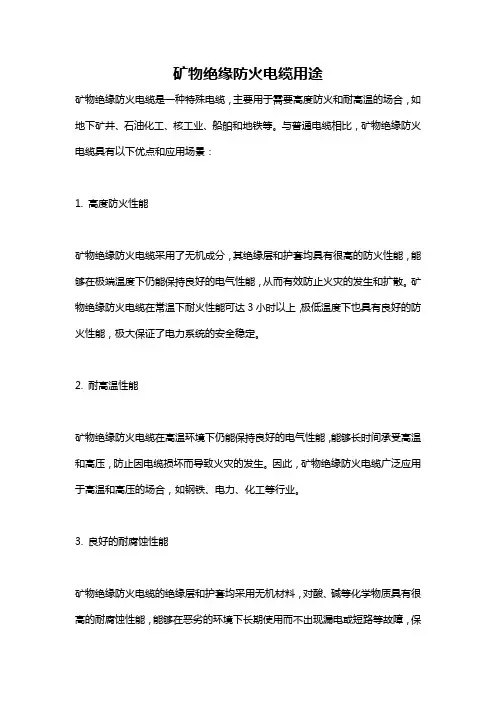

矿物绝缘防火电缆用途
矿物绝缘防火电缆是一种特殊电缆，主要用于需要高度防火和耐高温的场合，如地下矿井、石油化工、核工业、船舶和地铁等。
与普通电缆相比，矿物绝缘防火电缆具有以下优点和应用场景：
1. 高度防火性能
矿物绝缘防火电缆采用了无机成分，其绝缘层和护套均具有很高的防火性能，能够在极端温度下仍能保持良好的电气性能，从而有效防止火灾的发生和扩散。
矿物绝缘防火电缆在常温下耐火性能可达3小时以上，极低温度下也具有良好的防火性能，极大保证了电力系统的安全稳定。
2. 耐高温性能
矿物绝缘防火电缆在高温环境下仍能保持良好的电气性能，能够长时间承受高温和高压，防止因电缆损坏而导致火灾的发生。
因此，矿物绝缘防火电缆广泛应用于高温和高压的场合，如钢铁、电力、化工等行业。
3. 良好的耐腐蚀性能
矿物绝缘防火电缆的绝缘层和护套均采用无机材料，对酸、碱等化学物质具有很高的耐腐蚀性能，能够在恶劣的环境下长期使用而不出现漏电或短路等故障，保
证了电力系统的安全可靠性。
4. 广泛应用场景
矿物绝缘防火电缆广泛应用于地下矿井、石油化工、船舶、核工业、地铁等需要高度防火和耐高温的场合。
特别是在地下矿井和地铁等可能发生火灾的场合，矿物绝缘防火电缆的安全性能得到了广泛的验证和应用。
总而言之，矿物绝缘防火电缆具有高度的防火性能、耐高温性能、良好的耐腐蚀性能和广泛的应用场景，在保证电力系统安全稳定方面发挥着重要的作用。
随着技术的不断改进和推广，矿物绝缘防火电缆的应用前景将会更加广阔。
(1)刚性矿物绝缘电缆以铜护套包裹铜导体芯线,并以氧化镁粉末为无机绝缘材料隔离导体与护套,最外层可按需选择适当保护套,通称为M I C C或M I电缆。
类似的电缆以金属代替铜护套包裹芯线和绝缘材料,称为矿物绝缘金属护套电缆。
典型的刚性矿物绝缘电缆产品为B T T Z矿物绝缘电缆。
(2)N G-A(B T L Y)柔性矿物绝缘电缆柔性矿物绝缘电缆也可称为柔性无机矿物绝缘电缆,代表的型号有Y T T W电缆、N G-A(B T L Y)电缆、B B T R Z电缆等。
其中,N G-A(B T L Y)系列柔性矿物绝缘电缆在项目中普遍被认同和使用。
其又称为隔离型矿物绝缘电缆,是一种以多股绞合铜线为导体、矿物质绕包带材为绝缘并采用连续无缝挤出的铝管为金属护套的电缆。
采用无机矿物质材料为填充,隔离外界火焰或高温,无卤低烟聚烯烃为外护层,又称B T L Y矿物绝缘电缆。
(3)设计规范要求和实际使用情况在《建筑设计防火规范》G B 50016—2014(2018年版)中的10. 1. 10. 3条有明确要求:“消防配电线路宜与其他配电线路分开敷设在不同的电缆井、沟内;确有困难需敷设在同一电缆井、沟内时,应分别布置在电缆井、沟的两侧,且消防配电线路应采用矿物绝缘类不燃性电缆。
”在实际的项目设计中,由于空间因素的制约,常遇到消防配电线路与其他配电线路共用竖井的情况,按此条规范的要求,消防配电线路应采用矿物绝缘类不燃性电缆。
由此可以看出采用矿物绝缘类不燃性电缆的必要性,且规范并未要求具体是哪种矿物绝缘电缆,因此设计、施工有多种方案可选择。
在近些年的设计中,常用的有B T T Z刚性矿物绝缘电缆和N G-A(B T L Y)系列柔性矿物绝缘电缆。
在实际工程中,矿物绝缘电缆已广泛应用于高层建筑、石油化工、机场、隧道、船舶、海上石油平台、航空航天、钢铁冶金、商业综合体等项目中。
由于这两种电缆的结构有明显区别,根据现有项目的实际反馈,施工单位比较倾向于采用N G-A(B T L Y)系列柔性矿物绝缘电缆,其主要原因是此类电缆相对B T T Z刚性矿物绝缘电缆敷设灵活性较大、成品美观性较强且电缆接头保护效果好。
矿物绝缘防火电缆（BTTW /YTTW /BTTRZ）系列柔性矿物绝缘防火电缆的设计参数，是严格遵循英国BS6387标准，以及国际电工委员会IEC标准。
这些技术参数，已经分别通过了国家消防总局与国家防火建筑材料质量监督检验中心专项检测。
由于防火电缆全都是用无机物（金属铜和氧化镁粉）组成，它本身不会引起火灾，不可能燃烧或助燃，由于铜的熔点是1083℃、氧化镁的熔点是2800℃，因此该种电缆可以在接近铜的熔点的火灾情况下继续保持供电，是一种真正意义上的防火电缆。
柔性矿物绝缘防火电缆BTTRZ（BTTW / YTTW）系列燃烧不短路短路不燃烧产品介绍产品名称：柔性矿物绝缘防火电缆（BTTW）型号规格:（1芯、2芯、3芯、4芯、5芯、3+1芯、3+2芯、4+1芯）1、产品标准：中国已颁布的各类相关规范、规程主要有：《高层民用建筑设计防火规范》【GB50045-95(2005年版)】《北京市民用建筑电线电缆防火设计规程》【DGJ08-93-2002】《建筑设计防火规范》【GB 50016-2006】《中国消防手册》【2007版】《火灾自动报警系统设计规范》【GB 50116-98】《民用建筑电线电缆防火设计规范》【DGJ08-93-2002】《北京市消防局文件》【京消发{2004}352】《电力工程电缆设计规范》【GB 50127-94】《汽车库、修车库、停车场设计防火规范》【GB 50067-97】燃烧试验的测试标准柔性矿物绝缘防火电缆的设计参数，是严格遵循英国BS6387标准，以及国际电工委员会IEC标准。
这些技术参数，已经分别通过了国家消防总局与国家防火建筑材料质量监督检验中心专项检测。
由于防火电缆全都是用无机物（金属铜和氧化镁粉）组成，它本身不会引起火灾，不可能燃烧或助燃，由于铜的熔点是1083℃、氧化镁的熔点是2800℃，因此该种电缆可以在注：德昊柔性矿物绝缘防火电缆已通过国际BS6387标准中最高级别C、W、Z试验。
BBTRZ电缆柔性矿物绝缘电缆防⽕电缆⽤途刚性矿物绝缘电缆发明较早，19世纪末瑞⼠⼯程师Arnold Francois Borel就提出矿物绝缘电缆的设想，并于1896年获得专利权，1934-1936年法、英投⼊⽣产以后发展很快。
我国也于上世纪六⼗年代研制，开始⽤于军事领域，80年代中期开始⼯业化⽣产，并逐步被建筑领域全⾯接受。
柔性矿物绝缘防⽕电缆的发明⽐较晚，⼤约是在上个世纪七⼗年代诞⽣于瑞⼠斯图特电缆公司。
本公司从2000年开始研究BBTRZ柔性矿物绝缘防⽕电缆，于2003年推出国内最早、最新的柔性矿物绝缘防⽕电缆。
由于刚性矿物绝缘电缆在可靠性、⽣产及敷设⽅⾯的缺陷，在欧美发达国家中逐渐退市，柔性矿物绝缘防⽕电缆成为防⽕领域的主流电缆产品。
特点相对传统的BTTZ刚性矿物绝缘电缆，BBTRZ柔性矿物绝缘电缆是由铜绞线、矿物化合物绝缘、和矿物化合物护套所构成。
其采⽤柔性结构，主要材料均采⽤⽆机材料，弥补了结构硬、易燃烧、有毒等缺陷，并且具有⼀些其他电缆不具有的优点，如：耐⽕、载流量⼤、耐冲击电压、耐机械损伤、⽆卤⽆毒、防爆、防⽔、耐腐蚀、寿命长、安全、耐过载、耐⾼温、成本低等特点。
主要功能⼀般的电线电缆由于绝缘使⽤的都是有机⾼分⼦材料，因此在⽕焰条件下极易碳化从⽽失去绝缘作⽤。
由于柔性矿物绝缘防⽕电缆（BBTRZ电缆）主要材料由矿物化合物组成，它本⾝不会引起⽕灾，不可能燃烧或助燃。
⽽这些材料⼀般都具有1500℃以上的较⾼熔点，因此防⽕电缆即使⽤于⽕焰条件下也能发挥正常的输电功能，是⼀种真正意义上的防⽕电缆。
并能通过BS6387 C、W、Z试验。
产品详情⼀、BBTRZ防⽕电缆结构电缆导体：有多股铜丝绞合⽽成，具有良好的弯曲特性。
绝缘层：采⽤矿物质绝缘材质，可耐温到1000度以上。
防⽔隔离层：采⽤聚⼄烯隔离材质。
矿物质填充层：采⽤国内外先进纳⽶技术研制的具有防⽕、耐⽕、耐⾼温、隔温、隔热等优点的⽆机矿物质材料。
BBTRZ柔性矿物绝缘防火电缆介绍1.技术起源与应用矿物绝缘电缆（Mineral Insulated Cable）简称MI电缆。
目前按结构特性可以分为刚性和柔性两种。
刚性矿物绝缘电缆是19世纪末瑞士工程师Arnold Francois Borel提出的设想，并于1896年获得专利权，1934-1936年法、英投入生产以后发展很快。
我国也于上世纪六十年代研制，开始用于军事领域，80年代中期开始工业化生产，并逐步被建筑领域全面接受。
柔性矿物绝缘防火电缆的发明大约是在上个世纪七十年代诞生于瑞士斯图特电缆公司。
本公司从2000年开始研究柔性矿物绝缘防火电缆，于2003年推出国内最早、最新的柔性矿物绝缘防火电缆。
由于刚性矿物绝缘电缆在可靠性、生产及敷设方面的缺陷，在欧美发达国家中逐渐退市，柔性矿物绝缘防火电缆成为防火领域的主流电缆产品。
2.柔性矿物绝缘防火电缆BBTRZ的组成柔性矿物绝缘电缆是由铜绞线、矿物化合物绝缘、和矿物化合物护套所构成。
这种电缆具有不燃、无烟、无毒和耐火特性。
3.柔性矿物绝缘电缆的优点柔性矿物绝缘电缆的结构采用柔性结构及材料都是采用矿物化合物，弥补了结构硬、易燃烧、有毒等缺陷，它还具有一些其他电缆所不可能具有的优点，如：耐火、载流量大、耐冲击电压、耐机械损伤、无卤无毒、防爆、防水、耐腐蚀、寿命长、安全、耐过载、耐高温、成本低等特点。
柔性矿物绝缘防火电缆BBTRZ是上海快鹿2003年研制成功,2005年取得专利。
此类电缆目前在欧州发达国家比较盛行，在国内有数家企业在进行研制，但由于技术的特殊性，截止目前，取得专利并得到成功广泛应用的只有上海快鹿电线电缆有限公司一家企业，属于国际领先、国内空白产品。
柔性矿物绝缘防火电缆(BBTRZ)产品的工艺结构与传统电缆完全相同,成功的解决了氧化镁铜杆矿物绝缘电缆(BTTZ)的生产工艺所决定的产品众多不足之处。
BBTRZ的问世，成为防火电缆发展史上的一个里程碑。

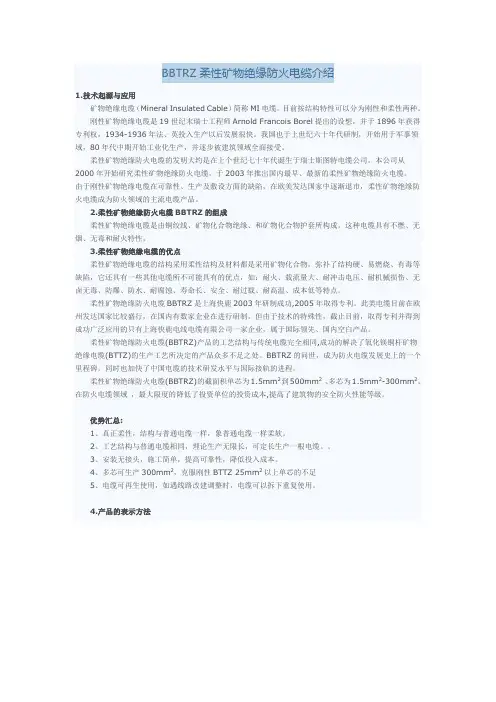

柔性矿物绝缘防火电缆BBTRZ介绍：1.技术起源与应用矿物绝缘电缆（Mineral Insulated Cable）简称MI电缆。
目前按结构特性可以分为刚性和柔性两种。
刚性矿物绝缘电缆是19世纪末瑞士工程师Arnold Francois Borel提出的设想，并于1896年获得专利权，1934-1936年法、英投入生产以后发展很快。
我国也于上世纪六十年代研制，开始用于军事领域，80年代中期开始工业化生产，并逐步被建筑领域全面接受。
柔性矿物绝缘防火电缆的发明大约是在上个世纪七十年代诞生于瑞士斯图特电缆公司。
本公司从2000年开始研究柔性矿物绝缘防火电缆，于2003年推出国内最早、最新的柔性矿物绝缘防火电缆，2005年获得国家专利。
由于刚性矿物绝缘电缆在可靠性、生产及敷设方面的缺陷，在欧美发达国家中逐渐退市，柔性矿物绝缘防火电缆成为防火领域的主流电缆产品。
2.柔性矿物绝缘防火电缆（BBTRZ）的组成柔性矿物绝缘电缆是由铜绞线、矿物化合物绝缘、和矿物化合物护套所构成。
这种电缆具有不燃、无烟、无毒和耐火特性。
3.柔性矿物绝缘电缆的优点柔性矿物绝缘电缆的结构采用柔性结构，主要材料均采用矿物化合物，弥补了结构硬、易燃烧、有毒等缺陷，它还具有一些其他电缆所不可能具有的优点，如：耐火、载流量大、耐冲击电压、耐机械损伤、无卤无毒、防爆、防水、耐腐蚀、寿命长、安全、耐过载、耐高温、成本低等特点。
4.产品的表示方法例一、轻型柔性矿物绝缘电缆，额定电压500V，单芯25mm2, 表示为：BBTRQ-500 1*25 例二、轻型柔性矿物绝缘电缆，额定电压750V，3芯25mm2,表示为：BBTRZ-750 3*25 例三、轻型柔性矿物绝缘电缆，额定电压1000V，5芯16 mm2，表示为：BBTRZ-1000 5*16 产品标准及规范1.柔性矿物绝缘防火电缆按照以下标准制造项目GB/T IEC DIN VDE BS 电缆的绝缘水平和耐压等级12706 60502 燃烧试验和机械试验6027 火焰蔓延试验18380 .3 60332-3 0472 烟气发散试验17651.2 61034-2 0472 电路完整性试验12666.6 6.331 0472 6387 卤素含量试验17650.2 60754-2 0472 电器电缆系统的燃烧试验4102 2.中国已颁布的各类相关规范、规程主要有：《高层民用建筑设计防火规范》【GB50045-95(2005年版)】《建筑设计防火规范》【GB 50016-2006】《中国消防手册》【2007版】《火灾自动报警系统设计规范》【GB 50116-98】《民用建筑电线电缆防火设计规范》【DGJ08-93-2002】《上海市消防局文件》【沪消发{2004}352】柔性矿物绝缘防火电缆的设计参数，是严格遵循英国BS6387标准，以及国际电工委员会IEC 标准。
BTTZ刚性矿物绝缘防火电缆的生产及应用
李高
（辽宁金导电缆制造有限公司，辽宁盘锦）
摘要：BTTZ电缆的发展史，生产方式和注意事项及安装要点。
一、引言
BTTZ铜芯铜护套氧化镁绝缘重载防火电缆，是一种由铜导体、无机绝缘材料（氧化镁粉）及无缝铜管或铜带纵包焊接成的无缝铜管这三种材料经过多次拉拔或多次轧制组合加工而成的高性能防火电缆。
此电缆具有耐高温、防火、防爆、不燃烧（250℃时可连续长时间运行，1000℃极限状态下也可作30min的短时间运行）且载流量大、外径小、机械强度高、使用寿命长，一般不需要独立接地导线的特点。
它的适用范围很广，可在海上、陆地、室内外、地上和地下应用；特别是在历史性建筑物、超高层、宾馆、商场、医院、机场、电视台、通讯枢纽工程、舰船、剧场、地铁、人防工程、人流密集的公共场所、易发生火灾的危险场所（如天然气厂、化工厂、炼油厂、海上石油平台等）得到广泛应用。
它同时也可适用于环境温度高的场所，如发电厂、钢铁厂。
对特殊环境，如抗电磁干扰、防动物啃咬、防水以及核电站也得到应用。
二、BTTZ矿物绝缘电缆发展史
矿物电缆早期的发明人是一个瑞士工程师Arnold Francois Borel于19世纪末提出的，首次提出采用氧化镁粉末作为绝缘材料起到耐火耐高温设想，并获得发明专利。
之后在英、法、意、美、日等发达国家都已得到大量的生产及应用。
我
国在1991年颁布了GB13033《额定电压750V及以下矿物绝缘电缆及终端》国家标准，但相应的设计标准和规范的制订、修订工作未能跟上，导致该矿物质电缆的使用和推广在我国一直发展缓慢，落后于发达国家。
2007年发布新版本GB/T13033—2007《额定电压750V及以下矿物绝缘电缆及终端》国家标准，至此，我国的矿物质电缆开始发展起来。
三、BTTZ电缆生产方式
我国生产BTTZ系列电缆主要采用两种方式，一种是氧化镁瓷柱装配、多次拉拔退火。
这种方式主要工艺流程为瓷柱压制、瓷柱烧结、电缆装配、多次拉拔退火、浸水实验等。
这种方法是我国最早采用的，其主要特点就是填补了我们国家无法生产BTTZ电缆的空白，并具有性能稳定，拉拔效率高的优点，由于其采用了无缝铜管装配，在拉拔过程中线体不会产生开裂等损伤，耐压试验合格率较高。
缺点是工序复杂繁多，不能一次成型，且需要巨大空间来放置各种设备，同时还需要配备大量人力。
由于无缝铜管长度的限制及铜材延伸系数的制约，导致这种方法生产的电缆普遍不能达到较长米段。
而且目前BTTZ电缆在施工安装时需要使用专用接头，这种专用接头价格昂贵，同时安装复杂、耗时费力，长距离布线时就需要多次接头，这样无形中给用户增加了大量的额外费用。
BTTZ电缆的另一种生产方法则是目前国内普遍采用的一种法式，根据主要流程我们暂时把它命名为铜带纵包氩弧焊接连续扎制高频退火生产线。
这种方式可以最大限度的节省空间和人力资源，实际证明仅需3人就可以一次性地生产出合格的电缆，并且电缆的长度可以根据客户要求生产，很大程度上降低了客户的施工安装难度并有效的减少了专用接头的使用数量。
四、铜带纵包氩弧焊接连续扎制高频退火生产中易发生的问题及解决办法
这种生产方式的主要流程为铜带酸洗、裁边整形、氩弧焊接、镁粉灌装、连续轧制、高频退火、气体还原等。
其原理就是将铜带成型焊接装置由原来的水平放置改为竖直摆放，利用氧化镁粉比重大的特性实现氧化镁粉竖直灌装到焊接成型的铜管中，然后利用多道精密轧机的前几道轧轮将铜管内的氧化镁粉轧实，以便固定导体线芯不偏移。
该轧机的后几道轧轮则是起到缩径的功能，根据铜材的延伸系数，将灌装好的电缆外经轧制到标准要求尺寸。
然后经过高频退火及气体还原装置，最后过水冷却。
根据长时间的实际生产经验，这种生产方式有很多需要注意的问题。
1、镁粉：
镁粉的质量直接决定产品的绝缘性能，现在很多电工级氧化镁都宣称可以直接使用，但在实际生产中，直接使用氧化镁粉的成品率远低于经过处理的镁粉，所以，建议对镁粉进行二次加工处理，去除杂质，保证氧化镁的高绝缘性。
2、铜带：
作为BTTZ最外层的铜管，它是由标准厚度的铜带经过氩弧焊接而成的，焊接质量直接影响了电缆在经过轧机轧制过程用是否开裂，所以焊接的完美程度就显得相对重要，所以我们要保证铜带裁边的精确及成型装置的准确微调，保证焊缝的稳定。
影响焊接质量的另一个因素就是铜带表面的整洁度，通常都是铜带再进入裁边装置之前进行酸洗和自动烘干。
3、还原：
BTTZ电缆经过高频退火之后会氧化变黑，所以必须经过还原装置才能使电缆外观恢复成原来的颜色，气体还原装置主要是利用惰性气体的特质，来达到还
原效果，目前较为实用的是氮气还原和氨分解还原，两者对比，氨分解过程中除了产生氮气外，还有大量的氢气，众所周知，氮气只能起到去氧的作用，而氢气则具有强大的还原功能，所以，在气体还原过程中，建议使用氨分解装置，以便得到更加光亮的外观。
4、保存：
氧化镁在潮湿的环境中易吸收空气中的水分，导致在使用过程中会出现击穿的情况。
所以，此电缆在生产完毕后应第一时间用密封胶将两头封住，再套上密封帽，以保证电缆干燥，不影响使用。
四、BTTZ电缆敷设应该注意的问题
1、BTTZ电缆硬度较大，所以敷设中应尽量避免交叉。
敷设前应根据设计图纸绘制“电缆敷设走向图”，认真核对电缆的根数、规格、长度、走向、中间接头位置及与其他管道交叉的间距等。
敷设时应在专用的电缆放线架上进行，在处理中间接头、终端头时要留足操作余量。
2、电缆回路应编号并粘贴标志
在每个回路终、始点，每个中间接头处，穿墙洞等处采用悬挂标志牌或粘贴永久性标志的方法标明各回路编号及相序，以免由于回路多、接头过多而无法分辨，出现回路、相序连接的错误。
3、减小涡流损耗
BTTZ电缆在实际应用中多为单芯电缆组成回路，故容易在电缆固定金具中产生感应涡流。
若涡流过大不仅会产生大量的涡流损耗还使电缆的固定金具老化速度加快，所以在实际施工过程中应尽量避免产生涡流或将涡流减至最小。
现场通常采用以非金属固定件绑扎电缆，同时采用合理电缆相序排列使涡流产生量最
小。
4、电缆防潮
敷设前，应认真检测其绝缘值和端头及铜护套是否裸露、划伤。
发现后应及时进行密封，现场一般备有石蜡作为临时密封材料。
放线时剩余部分锯断处也应立即密封。
确保空气中水份不进入绝缘层。
5、电缆的弯曲
在桥架T形弯、L型弯、穿越墙洞、电气竖井、进出配电柜箱等弯曲度大、空间狭小处敷设时要注意敷设时应用力均衡，在处理弯曲处时，按照安装说明的弯曲方法和力度进行冷弯，切不可人工强行弯曲。
6、电缆敷设后的保护
在同一桥架内，同一回路不同相序的电缆应同时敷设，敷设完后应及时将桥架盖板盖好以作保护，防止在其他专业施工过程中电缆被工具、建材碰撞或被焊接火花等击伤、烧伤从而造成电缆外护套的损坏。
五、结束语
随着国家住房和城乡建设部对建筑材料防火等级要求的逐步提高，防火电缆的应用将逐渐取代传统电缆，市场将逐步扩大，而作为目前国内防火等级最高的BTTZ刚性矿物绝缘防火电缆，其市场潜力是十分巨大的，在不断完善生产工艺的同时，国内各大生产企业应联合起来，扩大规模，最终走出国门，销往全球。
参考资料
1.上海电缆研究所．民用建筑电线电缆防火设计规程：上海市工程建设标准化办公室，2002
2.全国电线电缆标准化技术委员会
GB/T 13033.1-2007 额定电压750V及以下矿物绝缘电缆及终端第1部分：电缆。
