柔性矿物绝缘防火电缆

柔性矿物绝缘防火电缆＞柔性矿物绝缘防火电缆（BBTRZ的组成柔性矿物绝缘防火电缆是由铜绞线、矿物化合物绝缘、矿物化合物护套所构成。

这种电缆虽然仍含有少量的有机材料，但电缆必须具备不燃、低烟、无毒和耐火特性。

二' BBTRZ霜次电摸电号Modd of BBTRZ firoproof cableB B i K z>酗电压零aeiQW WCDV)电91 h BnTR7(WnZANM)6/IKV-3 UQm-m1羸甌躊D61KV门帳2轴佃ris甌権IWirniT的斷火电虞911- UBTKZlWDiZAN MJ bfl JC\-4 K 120mm3 未示：胡芯D.&LJO/LMra卅観IE的訪哝电严I® 制科转性吒谆flfe ri*l chjiriscTmwncffl 詩休Cuppwr 匚Ofidii咖g WE[ T )省R&Onul呎協导羽^ A luvniniiQii 盅uL蠡Co'ppC'i 鼻13曲山*~~・・.1■-一・・.■■■■——■■■・一一■='『塑护您AlufflnTiiiJirn 亠L 吧咽无SLSOH-WD ——■- _Mn._WD 疋第FlAnic『钊B■砂—兀・瓦丽呂丨「厂“》«疋岛W 火F JJC Li sNH控斂申jjj Controt ----- ----- —一一—---- 0 乍li1IBTR7-<I 詼；I K； V-l X 2 K 12»hlm Jh me 叭■? rrEfiTxicifci/'lc ofS^Mme 0 首打K V, lpc?；nr2^0rmn' in iBciiaTil And Zp<f Qf IZQKfilE.^2 WDZAN-BHTTtZMy.Si^ I K： V-4X l^cirn1li me iai f=re|M%£i J c&bLe 4*<：4『亡0 k. V and 】2Dsnm x kik tecl i o-rul jre B＞结构图——k低烟无毒外护鳌Low-smoke nantnxic outer sheath 2,矿物隔火展Mineral fire > sclauon layci S.绝缘隔葛层r&ol^lion l^yer -- 趴矿物质燮缭层Mineral insuhtiun layer------------------ Sv竽合导体Stranded uciTidiictor(柔性I矿物质绝缘肪火电轨(Fkxiblc) mincral insulaud flrupruofcabl«＞产品特性BBTRZ柔性矿物绝缘防火电缆与其他普通电缆的主要区别之一就在于生产时利用了大功率电子加速器产生的高能电子束（B射线）对特殊配方的无机化合物进行了交联处理，从而使电缆能经受高达125C的工作温度。

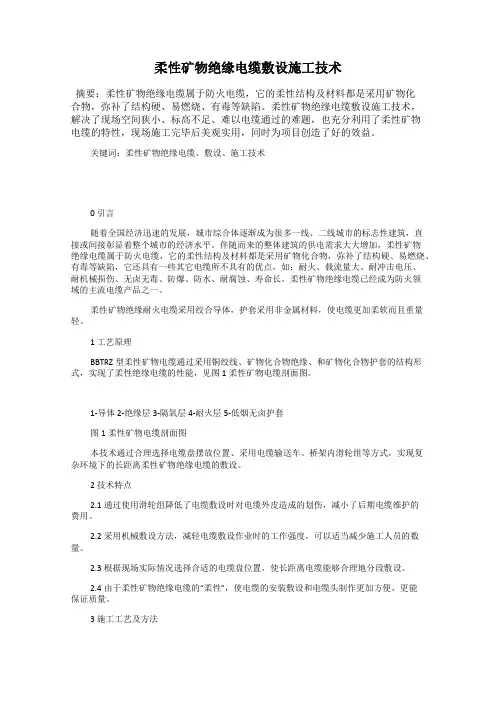

柔性矿物绝缘电缆敷设施工技术摘要：柔性矿物绝缘电缆属于防火电缆，它的柔性结构及材料都是采用矿物化合物，弥补了结构硬、易燃烧、有毒等缺陷。

柔性矿物绝缘电缆敷设施工技术，解决了现场空间狭小、标高不足、难以电缆通过的难题，也充分利用了柔性矿物电缆的特性，现场施工完毕后美观实用，同时为项目创造了好的效益。

关键词：柔性矿物绝缘电缆、敷设、施工技术0 引言随着全国经济迅速的发展，城市综合体逐渐成为很多一线、二线城市的标志性建筑，直接或间接彰显着整个城市的经济水平。

伴随而来的整体建筑的供电需求大大增加，柔性矿物绝缘电缆属于防火电缆，它的柔性结构及材料都是采用矿物化合物，弥补了结构硬、易燃烧、有毒等缺陷，它还具有一些其它电缆所不具有的优点，如：耐火、载流量大、耐冲击电压、耐机械损伤、无卤无毒、防爆、防水、耐腐蚀、寿命长。

柔性矿物绝缘电缆已经成为防火领域的主流电缆产品之一。

柔性矿物绝缘耐火电缆采用绞合导体，护套采用非金属材料，使电缆更加柔软而且重量轻。

1 工艺原理BBTRZ型柔性矿物电缆通过采用铜绞线、矿物化合物绝缘、和矿物化合物护套的结构形式，实现了柔性绝缘电缆的性能，见图1柔性矿物电缆剖面图。

1-导体2-绝缘层3-隔氧层4-耐火层5-低烟无卤护套图1 柔性矿物电缆剖面图本技术通过合理选择电缆盘摆放位置、采用电缆输送车、桥架内滑轮组等方式，实现复杂环境下的长距离柔性矿物绝缘电缆的敷设。

2 技术特点2.1通过使用滑轮组降低了电缆敷设时对电缆外皮造成的划伤，减小了后期电缆维护的费用。

2.2采用机械敷设方法，减轻电缆敷设作业时的工作强度，可以适当减少施工人员的数量。

2.3根据现场实际情况选择合适的电缆盘位置，使长距离电缆能够合理地分段敷设。

2.4由于柔性矿物绝缘电缆的“柔性”，使电缆的安装敷设和电缆头制作更加方便，更能保证质量。

3 施工工艺及方法3.1施工工艺流程3.2主要施工方法3.2.1施工准备1、图纸深化设计1）根据现场路由及电缆大小排布电缆顺序表。

隔离型柔性矿物绝缘电缆 (BTLY)在传统BTTZ矿物绝缘电缆的基础上研发了新型BTLY、BTLYQ、BTLV、BTLVQ铝护套连续挤包矿物绝缘电缆1、产品结构：①、导体为圆形铜绞线（相对BTTZ的实心铜杆较软）②、绝缘层为纯金云母带（不再与挤包绝缘料复合组成，从而排除碳粒的产生，提高了耐电稳定性）③、金属套为连续挤出的铝金属管（大大简化了BTTZ的铜管拉拔工艺），④、隔离套（交联绝缘）⑤、耐火层（在其外覆以火焰下不熔不燃可膨胀阻火的无机物—Mg(OH)或AL(OH)），⑥、外护套塑料（聚烯烃或聚氯乙烯），2、它的特征：①耐火标准可通过BS6387三项考核：即950℃3h火焰下不击穿，650℃30min后承受15min 的水喷淋（直接浸水亦可），950℃火焰下承受15min的敲击振动而不破坏，从而在耐火性能上完全达到BTT的考核标准。

②该产品1.5~6平方规格可生产1~37芯，10~240平方规格可生产1~5芯，300~630平方可生产单芯, 长度可根据用户需要，整根无接头整盘交货。

③敷设时可不必另行穿管，具有BTT同等的防水、防冲击功能。

④具有良好的防鼠、防蚁、防辐射功能,可保证电缆具有稳定性、寿命长和耐久性。

⑤工作温度低、线损小、抗过载能力强，使用寿命长、安全性高，在有环保要求的项目中尤其适合应用。

⑥防爆（电缆中高度压实的绝缘材料及专门密封套安装的电缆终端可以阻止蒸汽、气体和火焰进入与电缆连接的电气设备，因而实用于有爆炸危险的地方和各种防爆设备、器材的连线。

）⑦耐腐蚀（BTT（L）系列矿物绝缘电缆的金属套具有高耐腐蚀性，对于大多数的装置来说，它不需要采取附加的防护措施；即使在电缆的金属护套易遭受化学品腐蚀或工业污染严重的地方，因为电缆最外层有塑料外护套的保护，它仍然安全。

）⑧机械性强度高（BTT（L）系列矿物绝缘电缆坚固耐用，在电缆直径变形三分之一的情况下仍可正常工作，即使经受剧烈的机械破坏，也不会损害其电性能。

关于BTWTZ与BBTRZ之间的区别说明BTWTZ电缆（铜芯铜护套氧化镁绝缘防火电缆）：是一种外层采用无缝铜管护套、中间充填氧化镁晶体粉作绝缘材料，导体是单股铜棒组成的新型电缆。

它具有耐高温、防火、防爆、不燃烧（250℃时可连续长时间运行，1000℃极限状态下也可作30min的短时间运行）且载流量大、外径小、机械强度高、使用寿命长，一般不需要独立接地导线的特点。

被广泛应用于核电站、冶金、化工、矿井、制窑等危险、恶劣、高温环境。

近年来也较多的应用于高层建筑、机场、码头、地下铁道等场所，用以保障在火灾情况下消防水泵、消防电梯、局部照明、应急疏散指示、保安监视，防、排烟系统及自备电源等消防用电及重要设备不间断运行。

但BTWTZ电缆安装最复杂，工期最长，受限太多。

BTWTZ图：BTWTZ电缆的主要性能1.耐火性能电缆不但自身无法燃烧，更不会引发火源。

即使在着火的情况下，电缆仍可正常工作。

而且只要火焰温度低于铜的熔点温度，火情消除后，电缆无需更换，仍可继续使用。

更换护套和芯线材料耐火更佳，可在油气环境下使用。

2.过载保护能力强线路过载时，塑料电缆会因过电流或过电压而引发绝缘发热老化或击穿；而对于矿物绝缘电缆，只要发热达不到铜的熔点温度，电缆不会受损。

即使瞬间击穿，击穿点处氧化镁既便熔化仍为氧化镁，过载消除后，电缆性能不会产生变化，仍可继续正常使用。

3.载流量大由于电缆绝缘材质及结构的特殊性，使得矿物绝缘电缆具有较大的载流能力。

传输相同的电流量，若选用矿物绝缘电缆可比塑料类电缆减小1到2个截面等级或更大。

4.工作温度高由于绝缘层氧化镁的熔点温度远高于铜的熔点温度，因而裸电缆最高正常工作温度可达250℃，短期可在接近铜的熔点温度1083℃下继续运行。

5.防水、防腐、防爆由于电缆采用无缝铜管作护套，导体、绝缘及护套三者间是致密压实体。

因而使其不但具有防止水、潮气、油及一些化学物质的侵害，而且具有阻止可燃性油蒸汽、气体和火焰的蔓延。

矿物绝缘防火电缆（BTTW /YTTW /BTTRZ）系列柔性矿物绝缘防火电缆的设计参数，是严格遵循英国BS6387标准，以及国际电工委员会IEC标准。

这些技术参数，已经分别通过了国家消防总局与国家防火建筑材料质量监督检验中心专项检测。

由于防火电缆全都是用无机物（金属铜和氧化镁粉）组成，它本身不会引起火灾，不可能燃烧或助燃，由于铜的熔点是1083℃、氧化镁的熔点是2800℃，因此该种电缆可以在接近铜的熔点的火灾情况下继续保持供电，是一种真正意义上的防火电缆。

柔性矿物绝缘防火电缆BTTRZ（BTTW / YTTW）系列燃烧不短路短路不燃烧产品介绍产品名称：柔性矿物绝缘防火电缆（BTTW）型号规格:（1芯、2芯、3芯、4芯、5芯、3+1芯、3+2芯、4+1芯）1、产品标准：中国已颁布的各类相关规范、规程主要有：《高层民用建筑设计防火规范》【GB50045-95(2005年版)】《北京市民用建筑电线电缆防火设计规程》【DGJ08-93-2002】《建筑设计防火规范》【GB 50016-2006】《中国消防手册》【2007版】《火灾自动报警系统设计规范》【GB 50116-98】《民用建筑电线电缆防火设计规范》【DGJ08-93-2002】《北京市消防局文件》【京消发{2004}352】《电力工程电缆设计规范》【GB 50127-94】《汽车库、修车库、停车场设计防火规范》【GB 50067-97】燃烧试验的测试标准柔性矿物绝缘防火电缆的设计参数，是严格遵循英国BS6387标准，以及国际电工委员会IEC标准。

这些技术参数，已经分别通过了国家消防总局与国家防火建筑材料质量监督检验中心专项检测。

由于防火电缆全都是用无机物（金属铜和氧化镁粉）组成，它本身不会引起火灾，不可能燃烧或助燃，由于铜的熔点是1083℃、氧化镁的熔点是2800℃，因此该种电缆可以在注：德昊柔性矿物绝缘防火电缆已通过国际BS6387标准中最高级别C、W、Z试验。

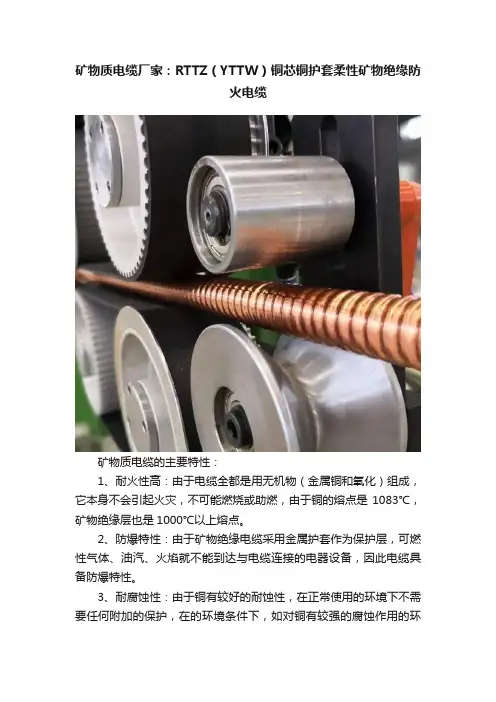

矿物质电缆厂家：RTTZ（YTTW）铜芯铜护套柔性矿物绝缘防火电缆矿物质电缆的主要特性：1、耐火性高：由于电缆全都是用无机物（金属铜和氧化）组成，它本身不会引起火灾，不可能燃烧或助燃，由于铜的熔点是1083℃，矿物绝缘层也是1000℃以上熔点。

2、防爆特性：由于矿物绝缘电缆采用金属护套作为保护层，可燃性气体、油汽、火焰就不能到达与电缆连接的电器设备，因此电缆具备防爆特性。

3、耐腐蚀性：由于铜有较好的耐蚀性，在正常使用的环境下不需要任何附加的保护，在的环境条件下，如对铜有较强的腐蚀作用的环境中，电缆外面再加一层PVC外护套，所以电缆有很好的耐腐蚀性。

4、寿命长：由于电缆采用的材料全部是无机材料，不老化。

其使用寿命可以按照铜护套氧化腐蚀的速率来计算。

5、耐过载：由于铜的熔点是1083℃、矿物绝缘层也是1000℃以上熔点，与普通塑料电缆相比，矿物绝缘电缆的载流量能力可以提高一个截面等级，同时能承受相当大的过载，其过载能力可以达到正常载流量的10倍以上。

矿物绝缘电缆是指具有高度防火的矿物质电缆产品，这种电缆的安全性能高，适合于高要求场所使用，有效防动物撕咬、耐化学腐蚀和外力机械作用。

矿物绝缘电缆连续工作温度为250℃,在950℃-1000℃时可持续供电3小时，短时间或非常时期可接近铜的熔点1083℃工作。

由于矿物绝缘电缆具有的优能，因此，它适用于额定电压1000V以下的线路。

RTTZ（YTTW）铜芯铜护套柔性矿物绝缘防火电缆的产品特性：1、防火性能优异：耐火等级不仅满足国标GB 12666.6中的相关标准要求，还可以满足英国BS 6387-2013终端相关标准要求；同时，在燃烧中还能耐受水喷与机械撞击；2、连续长度长：不管是单芯，还是多芯电缆，其长度能满足供电长度需要，每根连续长度可达1000m以上；3、截面大：单芯电缆截面可达6302多芯电缆截面可达1502；4、具有柔性：电缆可以盘在电缆盘上，其弯曲半径6-10D，(D 为电缆外径)；5、燃烧时无烟无毒：绝缘采用无机材料(不燃烧体)，燃烧时不会产生任何有害气体，更不会发生2次污染，称得上是环保绿色产品；6、过载能力大：电缆不仅载流量大，而且具有较大的过载能力。

①BS 6387:1994《在火焰条件下电缆保持电路完整性的性能要求》包括BS 6387:1994附录D2标准的单纯耐火试验（C类）：（950℃，180min），试样在施加额定电压下，3A熔断器不熔断。

②BS 6387:1994附录D3标准带喷水的耐火试验（W类）：供火650℃加水喷淋15 min，试样在施加额定电压下，3A熔断器不熔断。

③BS 6387:1994附录D4带冲击的耐火试验（Z类）：供火950℃加机械冲击受火15 min，试样在施加额定电压下，3A熔断器不熔断。

2、通过公安部四川消防研究所实体火灾实验，对实体火灾实验中电缆产生烟气浓度、化学成分、照度、热辐射强度，电缆自熄时间，电缆燃烧程度等多种参数进行检测。

3、还得到了有关部门和机构的认证。

五、熔点、分解参数参考
1、普通云母带（纯云母带）430℃
2、白云母带450℃
3、金云母带820℃
4、合成云母带（氟云母带）1020℃
上海高桥电缆集团。
