矿物绝缘防火电缆（BTTW /YTTW /BTTRZ）系列柔性矿物绝缘防火电缆的设计参数，是严格遵循英国BS6387标准，以及国际电工委员会IEC标准。
这些技术参数，已经分别通过了国家消防总局与国家防火建筑材料质量监督检验中心专项检测。
由于防火电缆全都是用无机物（金属铜和氧化镁粉）组成，它本身不会引起火灾，不可能燃烧或助燃，由于铜的熔点是1083℃、氧化镁的熔点是2800℃，因此该种电缆可以在接近铜的熔点的火灾情况下继续保持供电，是一种真正意义上的防火电缆。
柔性矿物绝缘防火电缆BTTRZ（BTTW / YTTW）系列燃烧不短路短路不燃烧产品介绍产品名称：柔性矿物绝缘防火电缆（BTTW）型号规格:（1芯、2芯、3芯、4芯、5芯、3+1芯、3+2芯、4+1芯）1、产品标准：中国已颁布的各类相关规范、规程主要有：《高层民用建筑设计防火规范》【GB50045-95(2005年版)】《北京市民用建筑电线电缆防火设计规程》【DGJ08-93-2002】《建筑设计防火规范》【GB50016-2006】《中国消防手册》【2007版】《火灾自动报警系统设计规范》【GB50116-98】《民用建筑电线电缆防火设计规范》【DGJ08-93-2002】《北京市消防局文件》【京消发{2004}352】《电力工程电缆设计规范》【GB50127-94】《汽车库、修车库、停车场设计防火规范》【GB50067-97】燃烧试验的测试标准柔性矿物绝缘防火电缆的设计参数，是严格遵循英国BS6387标准，以及国际电工委员会IEC标准。
这些技术参数，已经分别通过了国家消防总局与国家防火建筑材料质量监督检验中心专项检测。
由于防火电缆全都是用无机物（金属铜和氧化镁粉）组成，它本身不会引起火灾，不可能燃烧或助燃，由于铜的熔点是1083℃、氧化镁的熔点是2800℃，因此该种电缆可以在注：德昊柔性矿物绝缘防火电缆已通过国际BS6387标准中最高级别C、W、Z试验。

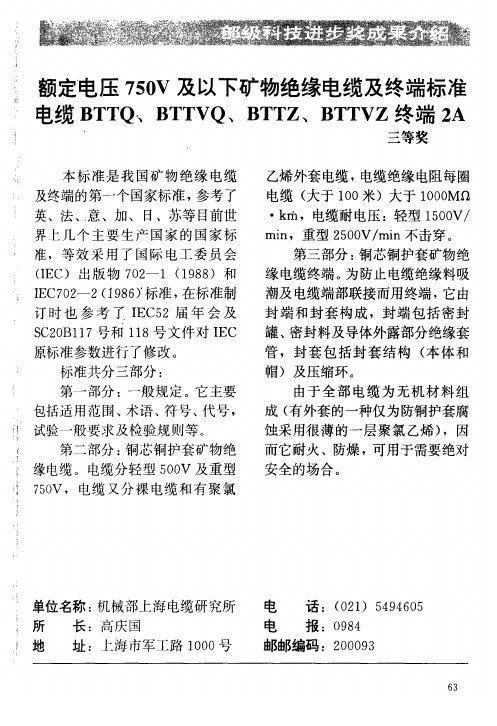

BTTZ是用矿物（氧化镁）作为绝缘材料的电缆。
通常由铜导体、矿物绝缘、铜护套构成，不含有机材料。
具有不燃、无烟、无毒和耐火的特性。
中文名BTTZ电缆外文名mineral insulation cables称作矿物绝缘电缆耐压等级500V-750V主要特性耐高温、防火等目录1. 1 产品概述2. 2 主要特性3. 3 应用范围4. 4 注意事项AHA12GAGGAGAGGAFFFFAFAFBTTZ电缆产品概述铜芯铜护套氧化镁绝缘重载防火电缆(又称作重载矿物绝缘电缆)，是一种外层采用无缝铜管护套、中间充填氧化镁晶体粉作绝缘材料，导体是单股铜棒组成的新型电缆。
BTTZ电缆主要特性它具有耐高温、防火、防爆、不燃烧（250℃时可连续长时间运行，1000℃极限状态下也可作30min的短时间运行）且载流量大、外径小、机械强度高、使用寿命长，一般不需要独立接地导线的特点。
BTTZ电缆应用范围AHA12GAGGAGAGGAFFFFAFAF较好的耐火性能是矿物绝缘电缆优越的特性之一，所以，人们在选用矿物绝缘电缆时都将其和耐火要求联系在一起，也习惯将其称之为“防火电缆”。
其实，它的适用范围很广，可在海上、陆地、室内外、地上和地下应用；特别是在历史性建筑物、超高层、宾馆、商场、医院、机场、电视台、通讯枢纽工程、舰船、剧场、古建筑、地铁、人防工程、人流密集的公共场所、易发生火灾的危险场所（如天然气厂、化工厂、炼油厂、海上石油平台）得到广泛应用。
它同时也可适用于环境温度高的场所，如发电厂、钢铁厂。
对特殊环境，如抗电磁干扰、防动物啃咬、防水以及核电站、卫生条件要求高的食品加工厂也得到应用。
矿物绝缘电缆在上述场所中可用于主干、支干配电系统、普通照明、机器设备内部布线、本质安全电路、应急照明、应急备用电源、消防相关设备的信息数据传送和控制线路、潜在爆炸危险区域等。
[1]BTTZ电缆注意事项由于BTTZ电缆特殊的结构,使其具备一些与传统电缆不同的特性，这些优点及不足之处应引起选择和施工的注意。
BTTZ铜芯护套矿物绝缘电缆产品规格：BTTZ-750 2*25详细说明矿物绝缘电缆——产品优越性应用领域矿物绝缘电缆已广泛应用于高层建筑、石油化工、机场、隧道、船舶、海上石油平台、航空航天、钢铁冶金、购物中心、停车场等场合。
1、高层建筑普通照明、应急照明、火灾报警、消防电气线路、应急电梯和升降设备线路、计算机房控制线路、主干\分干配电系统线路、双电源控制线路2、石油平台普通照明、应急照明、潜在危险爆炸区域线3、机场候机楼普通照明、应急照明、火灾监测系统、火灾报警系统4、军舰、船舶发电机房输电线路、火灾监测系统、火灾报警系统、烟气排放和通风线路、厨房用电线路、大动力线路、双电源控制线路、应急照明、应急广播线路、计算机房控制线路5、化工行业普通照明、应急照明、潜在危险爆炸线路等场所6、地铁隧道普通照明、应急照明、火灾监测系统、消防电气线路、烟气排放和通风线路7、钢铁冶金高温环境动力和控制线路、应急电源、大动力线路、不能断电的供电线路、发电机房输电线路8、发电厂大动力线路、普通照明、应急照明、火灾报警、消防电气线路9、航空航天普通照明、应急照明、计算机房控制线路、大动力线路、高温环境动力和控制线路、潜在危险爆炸区域线10、百货商场普通照明、应急照明、应急广播、应急电梯和升降设备线路11、图书馆、博物院、数据处理中心火灾报警控制线路、消防电气线路12、核电站普通照明、应急照明、计算机房控制线路、大动力线路、高温环境动力和控制线路、潜在危险爆炸区域线13、停车场普通照明、应急照明、火灾报警、烟气排放和通风线路14、名胜古迹普通照明、应急照明、火灾报警、消防电气线路一、防火由于电缆全都是用无机物（金属铜和氧化镁粉）组成，它本身不会引起火灾，不可能燃烧或助燃，由于铜的熔点是1083℃、氧化镁的熔点是2800℃，因此该种电缆可以在接近铜的熔点的火灾情况下继续保持供电，是一种真正意义上的防火电缆。
并能通过BS6387 C、W、Z试验。
![YTTW_bttz区别[1]](https://img.taocdn.com/s1/m/5e4751d53186bceb19e8bb83.png)
上海胜武以独特的YTTW金属护套无机矿物绝缘电缆产品及可靠的质量、历经多轮竞争，一举中标上海世博会工程中国馆项目。
这也是胜武品牌继奥运场馆项目之后，又一次次进入具有世界级影响力的重大项目。
胜武品牌YTTW系列金属护套无机矿物绝缘电缆是一独特的柔性防火电缆,是其它电缆无法相比和取代的.使用后都会感到其特点及优越性如下:YTTW金属护套无机矿物绝缘电缆和BTTZ氧化镁矿物绝缘电缆同属于矿物绝缘电缆（防火电缆）的范畴。
BTTZ氧化镁矿物绝缘电缆虽然生产历史较长，虽然现有在用的生产线有所改造、升级，但产品结构从未更新，制造工艺落后复杂。
其导体采用实芯铜杆，护套为铜管拉拔，因此，电缆呈刚性。
绝缘材料采用氧化镁（Mgo）粉易吸潮，给安装施工及终端的制作带来很多困难。
由于外护套采用铜管拉拔而成，产生电缆制造长度有限（理论上就存在这问题），为了满足实际使用要求，电缆线路中就必定要增加较多不耐火的中间接头，既增加了中间接头的额外费用又达不到防火的要求，还在回路中产生了不必要的接触电阻，从而大大降低了输电的效率，增加了输电的故障隐患点。
根据GB50217《电力工程电缆设计规范》中5.1.10.4条“电缆线路中间…不应‟有接头”是强制性规定，最新出版的JGJ16－2008《民用建筑电气设计规范》8.9.5应根据线路实际长度及电缆交货长度，合理确定矿物绝缘电缆规格，“宜避免中间接头”，另外，GB50168－2006《电气装置安装工程电缆线路施工及验收规范》5.1第六条敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，“减少电缆接头”。
BTTZ氧化镁矿物绝缘电缆难以达到上述规范要求。
YTTW金属护套无机矿物绝缘电缆是在氧化镁矿物绝缘电缆的基础上发展、研制开发的新一代矿物绝缘电缆，其铜护套采用深轧纹，导体采用多股铜线绞合而成，导体与普通电缆完全一样，它的铜材的密度和导体的表面积均比实芯铜杆要大得多，电缆相对比较柔软。
XXX五星级酒店部门培训工程部BTTZ系列矿物绝缘电缆的简介：系列矿物绝缘电缆，是目前唯一被国际公认的矿物绝缘电缆，是一种外层采用无缝铜管护套、中间填充有紧密压实的氧化镁晶体粉末作绝缘材料，导体是单股铜棒组成的电缆。
之所以被国际公认，主要取决于采用的材料是真正的耐高温材料，其中的铜导体和铜护套的熔点是而氧化镁矿物绝缘层的熔点更是达到了2800℃，故而使得线路在超过1000℃的火灾高温下仍然可安全的运行。
BTTZ系列矿物绝缘电缆终端头的简介：电缆在安装使用时，需采用一种永久性的终端联接器。
终端有两种作用：一是使电缆绝缘材料（氧化镁）与外界隔离起密封用途，二是将电缆联接到开关柜或用电设备上。
即由二部份构成：耐火绝缘电缆过载试验对比：一、准备终端头接头制作施工工具及测量仪器：锯弓、管子割刀、斜口钳、喷灯、螺丝刀、管丝钳、液压钳、兆欧表二、安装施工方法：1：将电缆按所需长度先用管子割刀在上面割一道痕线，铜护套不能割断；二、安装施工方法：2：再用斜口钳将护套铜皮夹在钳口之间按顺时针方向扭转，一步步地夹住护套铜皮的边并以较小角度进行转动剥离，直至割痕处；二、安装施工方法：3：用清洁的干布彻底清除外露导线上的氧化镁绝缘料，然后用绝缘测试仪进行绝缘电阻预量，达到要求后，将束头套在电缆上，并将黄铜封杯垂直拧在电缆护套铜皮上；开始时应用手束拧，并用束头在封杯上滑动来检查封杯的垂直度。
确认垂直后再用管丝钳夹住封杯的滚花继续进行安装，直至护皮一端低于封杯内局部螺纹处。
二、安装施工方法：4：从约距电缆敞开端600mm用喷灯火焰加热电缆，并将火焰不断地移向电缆敞开端，以便将水分排除干净，切记只可向电缆终端方向移动火焰，否则将会把水分驱回电缆内部；二、安装施工方法：5：用欧姆表分别测量一下芯与芯、芯与护套之间绝缘电阻，若测量结果在200MΩ以上，则可以在封口杯内注入封口膏。
二、安装施工方法：6：注意封口膏应从一侧逐渐加入，不能太快，以便将空气排空。
关于BTWTZ与BBTRZ之间的区别说明BTWTZ电缆（铜芯铜护套氧化镁绝缘防火电缆）：是一种外层采用无缝铜管护套、中间充填氧化镁晶体粉作绝缘材料，导体是单股铜棒组成的新型电缆。
它具有耐高温、防火、防爆、不燃烧（250℃时可连续长时间运行，1000℃极限状态下也可作30min的短时间运行）且载流量大、外径小、机械强度高、使用寿命长，一般不需要独立接地导线的特点。
被广泛应用于核电站、冶金、化工、矿井、制窑等危险、恶劣、高温环境。
近年来也较多的应用于高层建筑、机场、码头、地下铁道等场所，用以保障在火灾情况下消防水泵、消防电梯、局部照明、应急疏散指示、保安监视，防、排烟系统及自备电源等消防用电及重要设备不间断运行。
但BTWTZ电缆安装最复杂，工期最长，受限太多。
BTWTZ图：BTWTZ电缆的主要性能1.耐火性能电缆不但自身无法燃烧，更不会引发火源。
即使在着火的情况下，电缆仍可正常工作。
而且只要火焰温度低于铜的熔点温度，火情消除后，电缆无需更换，仍可继续使用。
更换护套和芯线材料耐火更佳，可在油气环境下使用。
2.过载保护能力强线路过载时，塑料电缆会因过电流或过电压而引发绝缘发热老化或击穿；而对于矿物绝缘电缆，只要发热达不到铜的熔点温度，电缆不会受损。
即使瞬间击穿，击穿点处氧化镁既便熔化仍为氧化镁，过载消除后，电缆性能不会产生变化，仍可继续正常使用。
3.载流量大由于电缆绝缘材质及结构的特殊性，使得矿物绝缘电缆具有较大的载流能力。
传输相同的电流量，若选用矿物绝缘电缆可比塑料类电缆减小1到2个截面等级或更大。
4.工作温度高由于绝缘层氧化镁的熔点温度远高于铜的熔点温度，因而裸电缆最高正常工作温度可达250℃，短期可在接近铜的熔点温度1083℃下继续运行。
5.防水、防腐、防爆由于电缆采用无缝铜管作护套，导体、绝缘及护套三者间是致密压实体。
因而使其不但具有防止水、潮气、油及一些化学物质的侵害，而且具有阻止可燃性油蒸汽、气体和火焰的蔓延。
谈谈国内迅速发展的柔性防火电缆柔性防火电缆，又称"无机矿物绝缘电缆"，因其具有比矿物绝缘电缆柔软、便于安装敷设的特点，目前正在国内迅速发展。
一、产品型号BTTW 铜芯轧纹铜护套柔性无机矿物绝缘防火电缆，额定电压750V。
YTTW 铜芯轧纹铜护套柔性无机矿物绝缘防火电缆，额定电压750V。
YTTWG 铜芯光面铜护套柔性无机矿物绝缘防火电缆，额定电压500V。
YTTWV铜芯轧纹铜护套聚氯乙烯外护套柔性无机矿物绝缘防火电缆，额定电压750V。
DW-YTTWY 铜芯轧纹铜护套低烟无卤聚烯烃外护套柔性无机矿物绝缘防火电缆，额定电压750V。
二、产品优点1. 防火性能优异：耐火等级不仅满足国标GB12666.6 A类950℃、90min , 还可满足英国BS6387-1994中规定的A级650℃3h;、B级750℃3h;、C级950℃3h试验要求；同时，在燃烧中还能耐受水喷与机械撞击；2. 连续长度长：不管是单芯，还是多芯电缆，其长度能满足供电长度需要，每根连续长度可达1000m;；3. 截面大：单芯电缆截面可达1000mm ，多芯电缆截面可达240mm ；4. 柔性好：电缆可以盘在电缆盘上，其弯曲半径≤20D, (D为电缆外径）；5. 燃烧时无烟无毒：绝缘采用无机材料（不燃烧体），燃烧时不会产生任何有害气体，更不会发生二次污染，称得上是环保绿色产品；6. 过载能力大：电缆不仅载流量大，而且具有较大的过载能力。
根据布线要示，通常电缆表面温度≤70℃，若布线不可触摸，也不与可燃建筑材料相接触时，电缆护套温度可提高到105℃，过载时柔性防火电缆长期工作温度可达250℃；7. 耐腐蚀：有机绝缘耐火电缆有时需穿塑料管或铁管，塑料管易老化变脆，铁管易锈蚀，防火电缆有铜护套不须穿管，铜护套耐腐蚀性好；8. 屏蔽性能好：防火电缆与信息、控制等线在同一竖井中敷设时，在铜护套的屏蔽下，不会对信号、控制电线电缆传输的信息产生干扰；9. 安全可靠：防火电缆能在火焰中正常供电,起动灭火设备，减少火灾损失，对人身安全也特别可靠，其铜护套是优良导体，是最好的接地PE线，且连续到电缆全长，大大提高了接地保护灵敏度与可靠性；10. 使用寿命长：无机绝缘材料耐温高，且不易老化，他的寿命比有机绝缘电缆高许多倍，在正常工作状态下，其寿命可达百年以上；11. 安装简单：柔性防火电缆的运输和安装包括安装配件近似于普通电缆，较简单；12. 安装费用低：柔性防火电缆由于制作工艺先进，安装简单，在同等条件下其综合费用比矿物绝缘电缆的费用明显降低。
矿物绝缘防火电缆（BTTW /YTTW /BTTRZ）系列柔性矿物绝缘防火电缆的设计参数，是严格遵循英国BS6387标准，以及国际电工委员会IEC标准。
这些技术参数，已经分别通过了国家消防总局与国家防火建筑材料质量监督检验中心专项检测。
由于防火电缆全都是用无机物（金属铜和氧化镁粉）组成，它本身不会引起火灾，不可能燃烧或助燃，由于铜的熔点是1083℃、氧化镁的熔点是2800℃，因此该种电缆可以在接近铜的熔点的火灾情况下继续保持供电，是一种真正意义上的防火电缆。
柔性矿物绝缘防火电缆BTTRZ（BTTW / YTTW）系列燃烧不短路短路不燃烧产品介绍产品名称：柔性矿物绝缘防火电缆（BTTW）型号规格:（1芯、2芯、3芯、4芯、5芯、3+1芯、3+2芯、4+1芯）1、产品标准：中国已颁布的各类相关规范、规程主要有：《高层民用建筑设计防火规范》【GB50045-95(2005年版)】《北京市民用建筑电线电缆防火设计规程》【DGJ08-93-2002】《建筑设计防火规范》【GB 50016-2006】《中国消防手册》【2007版】《火灾自动报警系统设计规范》【GB 50116-98】《民用建筑电线电缆防火设计规范》【DGJ08-93-2002】《北京市消防局文件》【京消发{2004}352】《电力工程电缆设计规范》【GB 50127-94】《汽车库、修车库、停车场设计防火规范》【GB 50067-97】燃烧试验的测试标准柔性矿物绝缘防火电缆的设计参数，是严格遵循英国BS6387标准，以及国际电工委员会IEC标准。
这些技术参数，已经分别通过了国家消防总局与国家防火建筑材料质量监督检验中心专项检测。
由于防火电缆全都是用无机物（金属铜和氧化镁粉）组成，它本身不会引起火灾，不可能燃烧或助燃，由于铜的熔点是1083℃、氧化镁的熔点是2800℃，因此该种电缆可以在注：德昊柔性矿物绝缘防火电缆已通过国际BS6387标准中最高级别C、W、Z试验。
矿物绝缘防火电缆(BTTW /YTTW /BTTRZ)系列柔性矿物绝缘防火电缆的设计参数,就是严格遵循英国BS6387标准,以及国际电工委员会IEC标准。
这些技术参数,已经分别通过了国家消防总局与国家防火建筑材料质量监督检验中心专项检测。
由于防火电缆全都就是用无机物(金属铜与氧化镁粉)组成,它本身不会引起火灾,不可能燃烧或助燃,由于铜的熔点就是1083℃、氧化镁的熔点就是2800℃,因此该种电缆可以在接近铜的熔点的火灾情况下继续保持供电,就是一种真正意义上的防火电缆。
柔性矿物绝缘防火电缆BTTRZ(BTTW / YTTW)系列燃烧不短路短路不燃烧产品介绍产品名称:柔性矿物绝缘防火电缆(BTTW)型号规格:(1芯、2芯、3芯、4芯、5芯、3+1芯、3+2芯、4+1芯)1、产品标准:中国已颁布的各类相关规范、规程主要有:《高层民用建筑设计防火规范》【GB50045-95(2005年版)】《北京市民用建筑电线电缆防火设计规程》【DGJ08-93-2002】《建筑设计防火规范》【GB 50016-2006】《中国消防手册》【2007版】《火灾自动报警系统设计规范》【GB 50116-98】《民用建筑电线电缆防火设计规范》【DGJ08-93-2002】《北京市消防局文件》【京消发{2004}352】《电力工程电缆设计规范》【GB 50127-94】《汽车库、修车库、停车场设计防火规范》【GB 50067-97】燃烧试验的测试标准柔性矿物绝缘防火电缆的设计参数,就是严格遵循英国BS6387标准,以及国际电工委员会IEC标准。
这些技术参数,已经分别通过了国家消防总局与国家防火建筑材料质量监督检验中心专项检测。
由于防火电缆全都就是用无机物(金属铜与氧化镁粉)组成,它本身不会引起火灾,不可能燃烧或助燃,由于铜的熔点就是1083℃、氧化镁的熔点就是2800℃,因此该种电缆可以在注:德昊柔性矿物绝缘防火电缆已通过国际BS6387标准中最高级别C、W、Z试验。
2、电缆结构图3、用途柔性矿物绝缘防火电缆(BTTW)具有保护生命、物资、信息安全的重要作用,应用于主干线路、消防线路、逃生救援系统,如应急照明、火灾监测、报警系统、电梯系统、排烟系统,以及控制线路等。
公共建筑:高层建筑、地下建筑、宾馆饭店、医院、学校、商务中心、政务中心、百货商场、大型超市、物流仓库、银行证券保险等金融机构、邮电中心、电力控制室、变电房、博物馆、纪念馆等历史性建筑。
基础设施:机场航站楼、车站、枢纽中心、港口、地铁系统、桥梁、隧道。
工业领域:煤炭采掘、煤炭化工、油田开采、石油化工、炼油厂、冶金工业、钢铁工业、船舶工业、航空航天、电力工业、医药工业、玻璃工业、造纸工业、军事系统。
防火、防爆、高温场所:石油库及加油站、天然气输送及压缩站、园林景观、名胜古迹、木结构建筑4、使用要求支架敷设(1)电缆明敷时,应沿全长采用电缆支架、挂钩或金属吊绳等支持,最大跨距,应符合下列规定:满足支持件的承载能力与无损电缆的外层及其缆芯。
使电缆相互间能够配置整齐。
适应工作条件下的布置要求。
直接支持电缆用的普通支架(臂式支架),吊架的允许跨距宜符合下表规定的数值。
固定电缆用的夹具、扎带、捆绳或支托件等部件,应具有表面光滑、便于安装、足够机械强度与适合使用环境的耐久性。
注:能维持电缆较平直时,该值可增加1倍。
(2)电缆固定用部件的选择,应符合下列规定:交流单相电力电缆情况外,可采用经防腐处理的扁钢制夹具或尼龙扎带、镀塑金属扎带。
强腐蚀环境应采用尼龙扎带或镀塑金属扎带。
交流单相电力电缆的刚性固定,宜采用铝合金等不构成磁性闭合回路的夹具,其她固定方式,可用尼龙扎带或绳索。
不得用铁丝直接捆扎电缆。
位于直流牵引的电气铁道附近时,电缆与支撑物之间宜设置绝缘衬垫。
电缆支架(1)支架应符合下列规定:表面光滑无毛刺。
适应使用环境的耐久稳固。
满足所需要的承载能力。
符合工程防火要求。
(2)支架除支持单项工作电流大于1000A的交流系统电缆情况外,宜用钢制。
在强腐蚀环境,选用其它材料电缆支架,应符合下列规定:电缆沟中的普通支架(臂式支架),可选用耐腐蚀的刚性材料制。
电缆桥架梯架、托盘,可选用满足工程条件难燃性的玻璃钢制。
技术经济综合较优时,可用铝合金制电缆桥架。
(3)金属制的电缆支架应有防腐蚀处理,且应符合下列规定:大容量发电厂等密集配置场所或重要回路的钢制电缆桥架,应从一次性防腐处理具有的耐久性,按工程环境与耐久要求,选用适合的防腐处理方式。
在强腐蚀环境,宜采用热镀锌等耐久性较高的防腐处理。
钢制臂式支架,轻腐蚀环境或非重要性回路的电缆桥架,可用涂漆处理。
(4)电缆支架的强度,应满足电缆及其附属件荷重与安装维护的受力要求,且应符合下列规定:有可能短暂上人时,按900N的附加集中负荷计。
机械化施工时,计入纵向拉力、横向推力与滑轮重量等影响。
在户外时,计入可能有復冰、雪与大网的附加荷载。
电缆桥架的组成结构,应满足强度、刚度及稳定性要求。
(5)电缆支架种类的选择,应符合下列规定:明敷电缆数量越多,或电缆的跨越距离较大,或电缆需要蛇形安装时,宜用电缆桥架。
电缆敷设的弯曲半径应不小于电缆外径的15倍。
穿管要求(1)电缆需要穿管敷设时:应按管的内径大于电缆外径的1、5倍选管。
(2)对管材的要求:管处应有防火标志。
(3)钢管不能穿单芯电缆(包括分支电缆)。
(4)塑料管应达到无卤阻燃等级。
电缆接头(1)原则上不用或少用接头,在采购时向制造厂明确施工长度要求(即交货长度)。
(2)若必需接头,应保证在近1000℃燃烧时,能正常供电3小时。
(3)接头时,导体连接处必须达到同等线芯有效截面。
(4)10mm2及以下的各规格单芯电缆可用带瓷套的连接器相接。
10mm2以上的各规格单芯电缆应用压接铜鼻做好接头,并用紫铜螺丝把铜鼻相互连接。
(5)绝缘使用瓷套管相隔,瓷套管应作固定。
注:本敷设规程中的电缆特指柔性防火矿物绝缘电缆。
本规程参照电力电缆工程对电缆的敷设要求编订。
5、主要性能BTTW柔性矿物绝缘防火电缆与其它普通电缆的主要区别之一就在于生产时利用了大功率电子加速器产生的高能电子束(β射线)对特殊配方的无机化合物进行了交联处理,从而使电缆不仅能经受高达125℃的工作温度,而且在保持柔软性能的同时又大大提高了防火性能。
可在负载1000V工作条件下承受950℃、3小时的燃烧,同时具有抗喷淋、抗机械撞击的功能。
BTTW柔性防火电缆特性介绍:①耐火标准可通过BS6387三项考核:即950℃3h火焰下不击穿,650℃30min后承受15min 的水喷淋(直接浸水亦可),950℃火焰下承受15min的敲击振动而不破坏,从而在耐火性能上完全达到BTT的考核标准。
②该产品1、5~6平方规格可生产1~37芯,10~240平方规格可生产1~5芯,300~630平方可生产单芯, 长度可根据用户需要,整根无接头整盘交货。
③敷设时可不必另行穿管,具有BTT同等的防水、防冲击功能。
④具有良好的防鼠、防蚁、防辐射功能,可保证电缆具有稳定性、寿命长与耐久性。
⑤工作温度低、线损小、抗过载能力强,使用寿命长、安全性高,在有环保要求的项目中尤其适合应用。
⑥防爆:电缆中高度压实的绝缘材料及专门密封套安装的电缆终端可以阻止蒸汽、气体与火焰进入与电缆连接的电气设备,因而实用于有爆炸危险的地方与各种防爆设备、器材的连线。
⑦耐腐蚀(BTTW)系列矿物绝缘电缆的金属套具有高耐腐蚀性,对于大多数的装置来说,它不需要采取附加的防护措施;即使在电缆的金属护套易遭受化学品腐蚀或工业污染严重的地方,因为电缆最外层有塑料外护套的保护,它仍然安全。
⑧机械性强度高(BTTW)系列矿物绝缘电缆坚固耐用,在电缆直径变形三分之一的情况下仍可正常工作,即使经受剧烈的机械破坏,也不会损害其电性能。
)(1)与阻燃耐火及无卤低烟耐火电缆的比较:技术性能比较:核心优势:不怕火燃烧、不成为火源、不传播火情——真正的【燃烧不短路、短路不燃烧】防火特性:BTTW 电缆严格遵循英国BS6387标准,发生火灾时能保证至少3个小时必要人员与财产抢救的宝贵时间。
非灾源性:BTTW 电缆过载保护能力强,对大电流的冲击具有良好的耐受能力,即使在负载发生变化或线路发生短路时,也不会像普通电缆一样引起电缆着火,不会产生燃烧与延伸灾害。
阻燃特性:BTTW 电缆的主要材料(无机物或无机化合物),决定了电缆本体的非燃性,因此不蔓延火灾、不传播火情。
载流值大:传输相同的电流量,BTTW 电缆可比普通、阻燃耐火电缆减小1-2个截面等级。
耐压等级高:BTTW重型电缆耐压等级1000伏,高于刚性矿物绝缘电缆。
防爆特性:BTTW 电缆可定长生产,无中间接头,可阻止可燃性油蒸汽、可燃性气体与火焰通过电缆进入与电缆连接的电器设备而起防爆作用。
绝缘性:BTTW 电缆具有在短路温度以上不变型、高耐火、火中三小时电路不间断、增强机械特性、增强耐化学性等特点,因此绝缘性能更高。
高温适应性:普通电缆的工作温度一般为70-90℃,而BTTZ 电缆可在环境温度125℃的条件下长期工作,因此可以适应在一些具有特定要求的环境内正常工作。
防水特性:BTTW 电缆在火灾条件下仍具有良好的抗水喷淋能力。
机械强度高:BTTW电缆通过高能β电子射线,产品具有良好的抗机械撞击能力。
环保特性:BTTW 电缆在火灾条件下,虽可能产生少量类似烟气的水汽,但无害于环境,完全克服了普通塑料电缆在火焰燃烧中所产生的烟雾与毒性对人员造成的“灾难”与“二次灾害”。
节能特性:相同的截面积,电缆的无功损耗会大大减少,长期使用会减少大量能源浪费。
易安装性:BTTW 电缆适用各种敷设方式,而且结构柔性,便于弯曲,中间无接头,无需专用终端,因此无附件之忧,一般电气人员均可按常规电缆的敷设方法进行。
(2)与刚性(硬质)矿物绝缘防火电缆比BTTW 除具有硬质电缆的防火、防爆、耐温、载流量大等优点之外还克服了刚性矿物绝缘防火电缆的诸多不足之处,性能得到很大的提升。
提高了绝缘的稳定性:BTTW电缆不仅保留了刚性矿物绝缘电缆的耐火特性,而且还具有不宜吸潮等特点,因此绝缘性能更稳定。
提高了耐电压等级:BTTW电缆的耐压水平可达到1000V,从而减少了很多因电感、变频电器的频繁启动而造成的冲击电压,相应地使得线路系统使用寿命大大提高。
全系列性:BTTW电缆可以根据用户实际需求,加工成单芯或多芯结构,最多可做到96芯,几乎可以覆盖电力电缆、控制电缆等各种规格的建筑电线电缆需求。
无中间接头:BTTW 电缆采用了成熟的绞线与成缆技术,可以根据用户要求定长生产,不仅减少了接头成本,更可以提高并实现线路的整根一致性。
柔性易安装:BTTW 电缆因为采用了绞线、成缆等传统电缆结构,使得电缆更柔软,同时由于不需要专用终端接头,更方便了安装与敷设。
