F-DZW非侵入式阀门电动装置说明书

非侵入式F-DZW系列多回转阀门电动装置用途非侵入式F-DZW系列多回转阀门电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭。

适用于闸阀、截止阀、节流阀、隔膜阀，它可以准确地控制指令动作，是对阀门实现远控、集控和自动控制的最佳驱动装置。

本系列产品不仅适用于电站，还可以用于石化、冶金、公用事业等。

特点1．非侵入式，就地操作器件采用非接触感应元件。

2．人机界面，采用高亮度、高对比度显示器，中英文菜单，方便用户进行设置与调试。

3．红外遥控，采用红外遥控器可对特殊安装位置的执行机构进行调试、操作或参数设置与查询。

4．精确定位，准确的阀门定位。

采用数字传感器对阀门位置进行精确监测。

5．控制模式，多种远方控制方式供用户选择，远方控制信号均与内部实现电气隔离。

6．信号自由组态，最多可输出4路接点信号供用户选择使用，每一路信号可自由定义。

7．相序自动校正，执行机构旋向可自由设定，CPU可自动校正电源相序，接线时无需考虑电源相序。

8．缺相保护，CPU具有电源缺相和输出缺相保护功能。

9．故障自诊断，内部CPU不断收集执行机构的各种信息，监控执行机构的运行状态，经过自诊断发出各种报警和故障信息，方便用户即使快速地处理故障。

10．紧急操作，优先响应“紧急”开关里输入信号，一旦有效，执行机构运行至事先设定紧急位置。

11．调试方便，仅需设定与记录开、关方向终端位置，调试工作即可完成。

非侵入式F-DQW系列部分回转阀门电动装置用途非侵入式F-DQW系列部分回转阀门电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭。

是F-DZW系列产品的派生产品。

可适用于球阀、蝶阀和风门等，它可以准确地控制指令动作，是对阀门非侵入式F-DJW系列角行程阀门电动装置用途非侵入式F-DJW系列角行程阀门电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭。

是F-DZW系列产品的派生产品。

可适用于球阀、蝶阀和风门等，它可以准确地控制指令动作，是对阀门实现远控、集控和自动控制的最佳驱动装置。

电动蝶阀使用说明书概要电动蝶阀是由角行程电动执行器和蝶形阀体组成的控制阀。

主要适用于空调、制冷、采暖等楼宇自动控制系统，同时也适用于化工、石油、冶金、电力、轻工等行业的生产过程的自动控制系统。

以满足调节流量和截流介质的要求。

主要特点：²外形美观、结构紧凑, 小型轻便,安装方便.易于拆装及维修。

² 90 度回转启闭迅速，调节性能好。

²启闭力矩较小，转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，故启闭较省力。

²低压密封性能好。

²流体阻力小。

²功能强劲，有多种控制信号与反馈信号供选择。

²蜗轮输出轴一体化设计，传动精度高。

²安全可靠，能够通过AC1500V 耐压检测，选用F 级绝缘电机。

²启动和关闭次数2 万次。

² IP68 高标准防护等级。

执行器规格阀体规格外形尺寸DN50～DN500安装注意事项1. 属非防爆产品，所以不要安装在有爆炸性气体的室内。

2. 请预留进线、手动时所需要的空间。

3. 室外安装注意事项4. 调节阀与管道的连接：阀体与安装管道保持自然同轴，避免阀体侧漏。

注：阳光直射会造成机内高温，加速元器件的老化。

雨水会加速密封件的老化，造成渗水而损坏机器。

配线连接1 配线电缆要求：1.1 DN50-DN80 的执行器请用φ4-φ8 的电缆线。

1.2 DN100-DN125 的执行器请用φ8-φ10 的电缆线。

1.3 DN150-DN450 的执行器请用φ8-φ12 的电缆线。

1.4 根据进线线锁的尺寸，请使用合适的电缆线，以确保连线的安全可靠。

1.5 将电缆线穿过电缆夹头，将线头按线路图固定在端子台上。

1.6 旋紧线锁的外套，以锁紧电缆线。

注：原则上已将所需电缆引出阀外1米，电缆线的六根线颜色与电动执行器内部颜色相符，用户只需使用合适的电缆线将其连接并做好防水处理即可。

2 配线线管要求：2.1 使用电线管时，必须采取有效的防水措施。

DZW型阀门电动装置使用说明书中国扬州扬州修力设备有限公司安全该机电设备是在工业强电流的条件下使用的。

在操作中，该设备上有些裸露零件带电，同时有些零件能够运动和转动，都是危险的。

因此，未经许可拆下所需的罩盖，不合理的使用，不正确的操作或不合适的维护，均会造成严重的人身伤害或损坏设备性能。

为了设备的安全，必须保证：——仅允许有资格的人员对这些机械和设备进行作业。

——无论何时，在上述有资格的人员对该机械和设备进行作业时，他们都应具备有这些机械和设备的操作说明书或其他产品文件，以按说明书的要求执行。

——严禁没有资格的人员对该设备进行作业或在其附近进行作业。

——安装或重装后，首次电动操作，必须使阀门处于中间位置检查开关方向，必需按调试要求逐项调试，检查个部件正常后，才能投入使用。

目录1．概述 (3)2．型号表示方法 (3)3．工作环境和主要技术参数 (3)4. 外形及连接尺寸 (4)5. 结构 (5)6. 调整 (12)7. 安装与拆卸 (14)8. 故障及排除方法 (15)9. 订货须知 (15)1．概述多回转阀门电动执行机构，通称为DZW型。

适用于启闭件做直线运动的阀门，如闸阀、截止阀、隔膜阀、闸门、水闸阀等。

用于阀门的开启、关闭或调节。

是对阀门实现远控、集控和自控的必不可少的驱动装置。

他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。

广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

多回转电动执行机构有：户外型、隔爆型、整体型、整体调节型、隔爆整体型、隔爆整体调节型等。

按连接型式，还分为转矩型和推力型。

本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。

隔爆型的性能符合《爆炸性气体环境用电气设备第1部分：通用要求》，《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

并经国家防爆电气产品质量监督检验测试中心检定，取得了全系列的防爆合格证。

DZW型阀门电动装置使用说明书中国扬州扬州修力设备有限公司安全该机电设备是在工业强电流的条件下使用的。

在操作中，该设备上有些裸露零件带电，同时有些零件能够运动和转动，都是危险的。

因此，未经许可拆下所需的罩盖，不合理的使用，不正确的操作或不合适的维护，均会造成严重的人身伤害或损坏设备性能。

为了设备的安全，必须保证：——仅允许有资格的人员对这些机械和设备进行作业。

——无论何时，在上述有资格的人员对该机械和设备进行作业时，他们都应具备有这些机械和设备的操作说明书或其他产品文件，以按说明书的要求执行。

——严禁没有资格的人员对该设备进行作业或在其附近进行作业。

——安装或重装后，首次电动操作，必须使阀门处于中间位置检查开关方向，必需按调试要求逐项调试，检查个部件正常后，才能投入使用。

目录1．概述 (3)2．型号表示方法 (3)3．工作环境和主要技术参数 (3)4. 外形及连接尺寸 (4)5. 结构 (5)6. 调整·································································（1 2）7. 安装与拆卸 (14)8. 故障及排除方法 (15)9. 订货须知 (15)1．概述多回转阀门电动执行机构，通称为DZW型。

安 全该机电设备是在工业强电流的条件下使用的。

在操作中，该设备上有些裸露零件带电，同时有些零件能够运动或转动，都是很危险的。

因此，未经许可拆下所需的罩盖，不合理的使用，不正确的操作或不合适的维护，均会造成严重的人身伤害或损坏设备性能。

为了设备的安全，必须保证：——仅允许有资格的人员对这些机械和设备进行作业。

——无论何时，在上述有资格的人员对该机械和设备进行作业时，他们都应备有这些机械和设备的操作说明书或其它产品文件，以便按说明书的要求执行。

——严禁没有资格的人员对该机械和设备进行作业或在其附近进行作业。

目录一、概述 (1)二、技术条件和性能参数 (1)三、结构 (3)四、外形尺寸（图六—图十二） (7)五、电气控制部分 (10)六、连接型式及尺寸 (13)七、安装方法及使用注意事项 (15)八、调整 (15)九、用行程与转矩控制阀门终端位置的选择（供参考） (16)十、故障排除方法 (17)十一、检修备品 (17)大力牌阀门电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭。

适用于闸阀、截止阀、节流阀、隔膜阀、其派生产品可适用于球阀、蝶阀和风门等，它可以准确地控制指令动作，是对阀门实现远控、集控和自动控制的必不可少的驱动装置。

DZW型阀门电动装置，具有防尘、防水、防腐性能。

二、技术条件和性能参数1、技术条件环境温度：-20℃～60℃相对温度：不大于95% （25℃时)工作环境：无易燃易爆和强腐蚀介质防护等级：IP55，IP65（特殊订货）电 源： 380V 50Hz（特殊要求可在订货时提出）2、性能参数：见表一1表一 DZW系列阀门电动装置性能参数表注：(I)表示电站型联接尺寸2阀门电动装置由六个部分组成，即电机、减速器、控制机构、手—电动切换机构、手轮部件及电气部分，其传动原理见图一。

-W户外型三相异步电动机，该电机为短时工作制，额定持续1、电动机：采用YDF2工作时间为10分钟。

2、减速器：由一对正齿轮和蜗轮付组成，电动机的动力经减速器传速给输出轴。

DZW型阀门电动装置产品使用说明书DZW型阀门电动装置产品使用说明书目录一、概述二、型号表示方法三、主要技术性能参数四、外形及安装尺寸五、主要结构及传动原理六、电气控制部分一概述本系列阀门电动装置把电气控制部分与常规电装合成一体，简称整体型电装。

有整体开关型、整体防爆开关型、整体调节型、整体防爆调节型四种本系列电装对用户安装、调试、检修十分方便，可大大地节省安装费用，缩短安装周期，可现场连续操作，也可远控、集控和自控。

普通型设有控制模块；调节型设有自动调节模块，可接收和输出4-520mA 标准信号，能可靠地控制阀门的启闭和实现自动调节。

二型号表示方法与防爆标志1、型号表示方法表示智能开关型，LT表示智能调节，Z表示整体开关型，ZT表示整体调节型输出轴最大转圈数输出轴额定转速r/min（转/分）T为推力型、I为电站型、无字母为常规转矩型m的1/10B为隔爆型2、隔爆型电动装置的铭牌及外壳的明显处有“Ex”和“dIIBT4”防爆标志，其代表意义如下：Ex（防爆标志）d（隔爆型）IIB（电气设备的级别）T4（隔爆型）三主要技术性能参数1、电源电压：交流三相三线制380V±10% 50Hz±5%2、工作环境：（1）环境温度：-20~+60℃（2）相对湿度：≤90%（25℃）；（3）周围介质：户外型用于无易燃、易爆和强腐蚀性介质的场所；隔爆型适用于含有爆炸性气体，无强腐蚀性介质的场所。

（4）防护等级：IP55；IP65；IP673、工作制：（1）整体开关型：短时工作制，额定工作时间10分钟；（2）整体调节型：S4周期性断续工作制，最小负载持续率10%。

注：1.带I的型号适用于电站阀门。

2.DZB型电动装置的重量加2-20kg。

四外型及安装尺寸1、安装尺寸2、外型尺寸五主要结构及传动原理阀门电动装置由六个部分组成，即电机、减速器、控制机构、手-电动切换机构、手轮部套及电气部分1、电动机采用YDFf-WF户外型三相异步电动机，（隔爆型采用YBDF2隔爆型阀门用三相异步电动机）该电机为短时工作，额定持续工作时间为10分钟。

1．概述多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。

Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。

可用于明杆阀，也可用于暗杆阀。

本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。

可对阀门实行远控、集控和自动控制。

广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。

隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

多回转电动装置按防护类型分：有户外型和隔爆型；按控制方式分：有常规型、整体型和整体调节型；按连接型式分：有转矩型、电站型和推力型。

2．型号表示方法A：带现场按钮；F：带4-20mA信号输出；S：带手动减速箱输出轴最大转圈数：阿拉伯数字表示，无数字见表1输出转速：阿拉伯数字表示，单位r/min（转/分）连接型式：T表示推力型，I表示电站型，无代号为常规转矩型额定输出转矩：阿拉伯数字表示，单位kgf·mZ：整体型；TZ：整体调节型防护类型：W表示户外型；B表示隔爆型产品型式：多回转电动装置型号示例：1.DZW30I-18/50：多回转电动装置，输出转矩300N·m（30kgf·m），电站型接口，输出转速18r/min，最大转圈数50，常规户外型。

2.DZBTZ45T-24B/S：多回转电动装置，输出转矩450N·m（45kgf·m），推力型接口，输出转速24 r/min，最大转圈数120，整体调节隔爆型，带手动减速箱。

3.DZZ120-24/240：多回转电动装置，输出转矩1200N·m (120kgf·m)，转矩型接口，输出转速24 r/min，最大转圈数240圈，整体型。

DZW型阀门电动装置产品使用说明书目录一、概述二、型号表示方法三、主要技术性能参数四、外形及安装尺寸五、主要结构及传动原理六、电气控制部分一概述本系列阀门电动装置把电气控制部分与常规电装合成一体，简称整体型电装。

有整体开关型、整体防爆开关型、整体调节型、整体防爆调节型四种本系列电装对用户安装、调试、检修十分方便，可大大地节省安装费用，缩短安装周期，可现场连续操作，也可远控、集控和自控。

普通型设有控制模块；调节型设有自动调节模块，可接收和输出4-520mA 标准信号，能可靠地控制阀门的启闭和实现自动调节。

二型号表示方法与防爆标志1、型号表示方法表示智能开关型，LT表示智能调节，Z表示整体开关型，ZT表示整体调节型输出轴最大转圈数输出轴额定转速r/min（转/分）T为推力型、I为电站型、无字母为常规转矩型m的1/10B为隔爆型2、隔爆型电动装置的铭牌及外壳的明显处有“Ex”和“dIIBT4”防爆标志，其代表意义如下：Ex（防爆标志）d（隔爆型）IIB（电气设备的级别）T4（隔爆型）三主要技术性能参数1、电源电压：交流三相三线制380V±10% 50Hz±5%2、工作环境：（1）环境温度：-20~+60℃（2）相对湿度：≤90%（25℃）；（3）周围介质：户外型用于无易燃、易爆和强腐蚀性介质的场所；隔爆型适用于含有爆炸性气体，无强腐蚀性介质的场所。

（4）防护等级：IP55；IP65；IP673、工作制：（1）整体开关型：短时工作制，额定工作时间10分钟；（2）整体调节型：S4周期性断续工作制，最小负载持续率10%。

注：1.带I的型号适用于电站阀门。

2.DZB型电动装置的重量加2-20kg。

四外型及安装尺寸1、安装尺寸2、外型尺寸五主要结构及传动原理阀门电动装置由六个部分组成，即电机、减速器、控制机构、手-电动切换机构、手轮部套及电气部分1、电动机采用YDFf-WF户外型三相异步电动机，（隔爆型采用YBDF2隔爆型阀门用三相异步电动机）该电机为短时工作，额定持续工作时间为10分钟。

请在使用本公司产品前仔细阅读本说明书1）正确的使用本公司产品，不必要的损失和事故将得到避免！您应遵守本说明书的规定，因为意外的损失和事故的发生，往往是一些人的粗心，疏忽和大意引起的！2）开度视窗不得与硬物碰撞。

3）与阀门连接所用螺栓强度不得低于8.8 级。

4）不得在阴雨天户外打开电气箱盖、电机等密封部位。

5）安装或重装后，首次电动操作，必须使阀门处于中间位置检查开、关方向，必须按调试要求进行逐项调试，检查各部件正常后，才能投入使用。

6）安装拆卸调试时不可损伤密封面，密封件和隔爆型阀门电动装置的隔爆面，重装时盖严紧固并必须确保电气箱盖和电缆进出口处密封良好，以防雨水，潮气进入，造成电器元件失效及零件锈蚀。

7）手动操作时应将手-电动切换手柄按箭头方向推动（或拉），若推不到位时应边转动手轮边推动手柄，切换到位后即可手动操作，手轮旋向与输出轴旋向一致，正常顺时针为关阀，逆时针为开阀；电动时切换手柄将自动复位，切不可将手柄强行扳回，否则损坏阀门电动装置。

8）不得在爆炸环境下拆去与电气有关的箱盖带电调试阀门电动装置，打开电气箱盖时，必须先切断电源。

9）阀门电动装置上的阀杆保护套或闷盖应旋紧，取下修理或保养时，用遮盖装置顶部，以防止灰尘、砂石及其它外来物进入内腔，造成阀杆或阀杆螺母的损坏10）阀门电动装置采用阀门专用电动机，为短时工作制，持续工作时间不得超过铭牌标定时间。

11）当阀门不经常工作时，应定期检查保养并进行操作，建议1 月/次，时间不超过10 分钟。

12）对于阀门电动装置在工况环境、规格、性能参数、连接尺寸、电路等方面有特殊要求时，本公司可按特殊要求供货。

！本产品请务必存放于清洁干燥的室内，如果存放于室外，应与地面保持一定的高度，并应做好防雨、防潮保护措施，以防止冷凝水对设备造成的不必要损坏前言感谢使用DZW 系列阀门电动装置，在安装调试之前请仔细阅读本说明书。

关于本说明使用说明书本说明书应交付给最终用户使用，敬请爱惜和妥善保存；在开始操作前务请仔细阅读本使用说明书以充分理解操作该产品的使用方法和调试方法；本使用说明书的内容如有变动恕不另行通知；在编写本说明书时已尽力确保其正确性，如用户发现有任何错误或遗漏，请与我公司市场部联系。

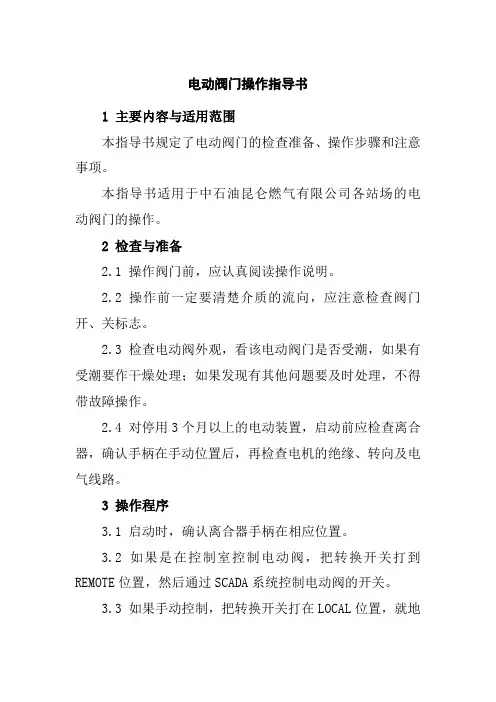

电动阀门操作指导书1 主要内容与适用范围本指导书规定了电动阀门的检查准备、操作步骤和注意事项。

本指导书适用于中石油昆仑燃气有限公司各站场的电动阀门的操作。

2 检查与准备2.1 操作阀门前，应认真阅读操作说明。

2.2 操作前一定要清楚介质的流向，应注意检查阀门开、关标志。

2.3 检查电动阀外观，看该电动阀门是否受潮，如果有受潮要作干燥处理；如果发现有其他问题要及时处理，不得带故障操作。

2.4 对停用3个月以上的电动装置，启动前应检查离合器，确认手柄在手动位置后，再检查电机的绝缘、转向及电气线路。

3 操作程序3.1 启动时，确认离合器手柄在相应位置。

3.2 如果是在控制室控制电动阀，把转换开关打到REMOTE位置，然后通过SCADA系统控制电动阀的开关。

3.3 如果手动控制，把转换开关打在LOCAL位置，就地操作电动阀的开关，电动阀开到位或者关到位的时候它会自动停止工作，最后把运行转换开关打到“OFF”位置。

3.4 采用现场操作阀门时，应监视阀门开、关指示和阀杆运行情况，阀门开、关状态要符合要求。

3.5 操作成功后应关闭电动阀门的电源。

4 注意事项4.1 行程和超扭矩控制器调整后的阀门，首次全开或全关时，应注意监视行程的控制情况，如阀门开、关到位置没有停止的，应立即手动紧急停机。

4.2 在开、关阀门过程中，发现信号指示灯指示有误、阀门有异常响声时，应及时停机检查。

4.3 同时操作多个阀门时，应注意操作顺序，并满足生产工艺要求。

4.4 开启有旁通阀门的较大口径阀门时，若两端压差较大，应先打开旁通阀调压，再开主阀：主阀打开后，应立即关闭旁通阀。

4.5 收发清管球（器）时，其经过的球阀必须全开。

4.6 操作球阀、闸阀、截止阀、蝶阀只能全开或全关，严禁作调节用。

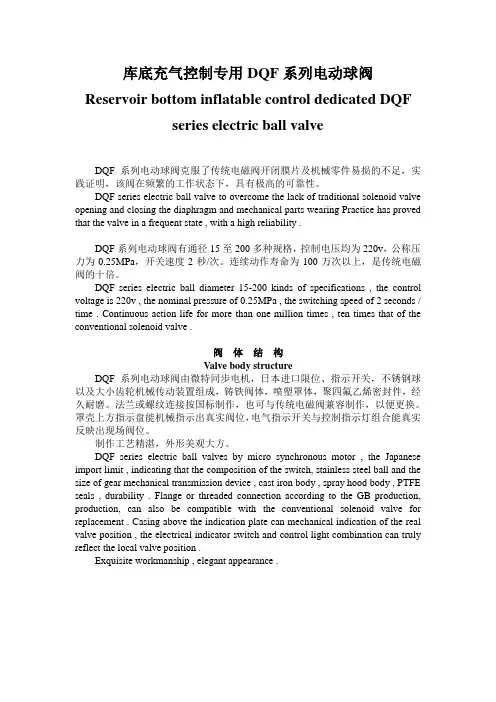

库底充气控制专用DQF系列电动球阀Reservoir bottom inflatable control dedicated DQFseries electric ball valveDQF系列电动球阀克服了传统电磁阀开闭膜片及机械零件易损的不足，实践证明，该阀在频繁的工作状态下，具有极高的可靠性。

DQF series electric ball valve to overcome the lack of traditional solenoid valve opening and closing the diaphragm and mechanical parts wearing Practice has proved that the valve in a frequent state , with a high reliability .DQF系列电动球阀有通径15至200多种规格，控制电压均为220v，公称压力为0.25MPa，开关速度2秒/次。

连续动作寿命为100万次以上，是传统电磁阀的十倍。

DQF series electric ball diameter 15-200 kinds of specifications , the control voltage is 220v , the nominal pressure of 0.25MPa , the switching speed of 2 seconds / time . Continuous action life for more than one million times , ten times that of the conventional solenoid valve .阀体结构Valve body structureDQF系列电动球阀由微特同步电机，日本进口限位、指示开关，不锈钢球以及大小齿轮机械传动装置组成，铸铁阀体，喷塑罩体，聚四氟乙烯密封件，经久耐磨。

请在使用本公司产品前仔细阅读本说明书1）正确的使用本公司产品，不必要的损失和事故将得到避免！您应遵守本说明书的规定，因为意外的损失和事故的发生，往往是一些人的粗心，疏忽和大意引起的！2）开度视窗不得与硬物碰撞。

3）与阀门连接所用螺栓强度不得低于8.8 级。

4）不得在阴雨天户外打开电气箱盖、电机等密封部位。

5）安装或重装后，首次电动操作，必须使阀门处于中间位置检查开、关方向，必须按调试要求进行逐项调试，检查各部件正常后，才能投入使用。

6）安装拆卸调试时不可损伤密封面，密封件和隔爆型阀门电动装置的隔爆面，重装时盖严紧固并必须确保电气箱盖和电缆进出口处密封良好，以防雨水，潮气进入，造成电器元件失效及零件锈蚀。

7）手动操作时应将手-电动切换手柄按箭头方向推动（或拉），若推不到位时应边转动手轮边推动手柄，切换到位后即可手动操作，手轮旋向与输出轴旋向一致，正常顺时针为关阀，逆时针为开阀；电动时切换手柄将自动复位，切不可将手柄强行扳回，否则损坏阀门电动装置。

8）不得在爆炸环境下拆去与电气有关的箱盖带电调试阀门电动装置，打开电气箱盖时，必须先切断电源。

9）阀门电动装置上的阀杆保护套或闷盖应旋紧，取下修理或保养时，用遮盖装置顶部，以防止灰尘、砂石及其它外来物进入内腔，造成阀杆或阀杆螺母的损坏10）阀门电动装置采用阀门专用电动机，为短时工作制，持续工作时间不得超过铭牌标定时间。

11）当阀门不经常工作时，应定期检查保养并进行操作，建议1 月/次，时间不超过10 分钟。

12）对于阀门电动装置在工况环境、规格、性能参数、连接尺寸、电路等方面有特殊要求时，本公司可按特殊要求供货。

！本产品请务必存放于清洁干燥的室内，如果存放于室外，应与地面保持一定的高度，并应做好防雨、防潮保护措施，以防止冷凝水对设备造成的不必要损坏前言感谢使用DZW 系列阀门电动装置，在安装调试之前请仔细阅读本说明书。

关于本说明使用说明书本说明书应交付给最终用户使用，敬请爱惜和妥善保存；在开始操作前务请仔细阅读本使用说明书以充分理解操作该产品的使用方法和调试方法；本使用说明书的内容如有变动恕不另行通知；在编写本说明书时已尽力确保其正确性，如用户发现有任何错误或遗漏，请与我公司市场部联系。

DZW型阀门电动装置产品使用说明书目录一、概述二、型号表示方法三、主要技术性能参数四、外形及安装尺寸五、主要结构及传动原理六、电气控制部分一概述本系列阀门电动装置把电气控制部分与常规电装合成一体，简称整体型电装。

有整体开关型、整体防爆开关型、整体调节型、整体防爆调节型四种本系列电装对用户安装、调试、检修十分方便，可大大地节省安装费用，缩短安装周期，可现场连续操作，也可远控、集控和自控。

普通型设有控制模块；调节型设有自动调节模块，可接收和输出4-520mA 标准信号，能可靠地控制阀门的启闭和实现自动调节。

二型号表示方法与防爆标志1、型号表示方法表示智能开关型，LT表示智能调节，Z表示整体开关型，ZT表示整体调节型输出轴最大转圈数输出轴额定转速r/min（转/分）T为推力型、I为电站型、无字母为常规转矩型m的1/10B为隔爆型2、隔爆型电动装置的铭牌及外壳的明显处有“Ex”和“dIIBT4”防爆标志，其代表意义如下：Ex（防爆标志）d（隔爆型）IIB（电气设备的级别）T4（隔爆型）三主要技术性能参数1、电源电压：交流三相三线制380V±10% 50Hz±5%2、工作环境：（1）环境温度：-20~+60℃（2）相对湿度：≤90%（25℃）；（3）周围介质：户外型用于无易燃、易爆和强腐蚀性介质的场所；隔爆型适用于含有爆炸性气体，无强腐蚀性介质的场所。

（4）防护等级：IP55；IP65；IP673、工作制：（1）整体开关型：短时工作制，额定工作时间10分钟；（2）整体调节型：S4周期性断续工作制，最小负载持续率10%。

注：1.带I的型号适用于电站阀门。

2.DZB型电动装置的重量加2-20kg。

四外型及安装尺寸1、安装尺寸2、外型尺寸五主要结构及传动原理阀门电动装置由六个部分组成，即电机、减速器、控制机构、手-电动切换机构、手轮部套及电气部分1、电动机采用YDFf-WF户外型三相异步电动机，（隔爆型采用YBDF2隔爆型阀门用三相异步电动机）该电机为短时工作，额定持续工作时间为10分钟。

DZW型阀门电动装置使用说明书中国扬州扬州修力设备有限公司安全该机电设备是在工业强电流的条件下使用的。

在操作中，该设备上有些裸露零件带电，同时有些零件能够运动和转动，都是危险的。

因此，未经许可拆下所需的罩盖，不合理的使用，不正确的操作或不合适的维护，均会造成严重的人身伤害或损坏设备性能。

为了设备的安全，必须保证：——仅允许有资格的人员对这些机械和设备进行作业。

——无论何时，在上述有资格的人员对该机械和设备进行作业时，他们都应具备有这些机械和设备的操作说明书或其他产品文件，以按说明书的要求执行。

——严禁没有资格的人员对该设备进行作业或在其附近进行作业。

——安装或重装后，首次电动操作，必须使阀门处于中间位置检查开关方向，必需按调试要求逐项调试，检查个部件正常后，才能投入使用。

目录1．概述 (3)2．型号表示方法 (3)3．工作环境和主要技术参数 (3)4. 外形及连接尺寸 (4)5. 结构 (5)6. 调整 (12)7. 安装与拆卸 (14)8. 故障及排除方法 (15)9. 订货须知 (15)1．概述多回转阀门电动执行机构，通称为DZW型。

适用于启闭件做直线运动的阀门，如闸阀、截止阀、隔膜阀、闸门、水闸阀等。

用于阀门的开启、关闭或调节。

是对阀门实现远控、集控和自控的必不可少的驱动装置。

他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。

广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

多回转电动执行机构有：户外型、隔爆型、整体型、整体调节型、隔爆整体型、隔爆整体调节型等。

按连接型式，还分为转矩型和推力型。

本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。

隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

DZW阀门电动装置的原理、故障分析及处理摘要本文主要根据DZW型阀门电动装置控制原理，对运用中的电动阀门的电气故障现象进行分析、处理，使之得以解决。

关键词DZW；阀门电动装置；故障；处理方法阀门电动装置是电动阀门的驱动装置，用于控制阀门的开启和关闭，是实现阀门程控、自控和遥控不可缺少的驱动设备，具有防尘、防水、防腐性能。

在中平能化坑口电厂1、2#机组锅炉、汽机和化水、锅炉系统都装设了阀门电动装置。

用于控制阀门的电动装置大多是回转型，主要有DZW型和QB型。

DZW回转型阀门电动装置大部分采用内置的行程和力矩控制机构作为电触点控制，实现对阀位控制和阀位指示。

现以DZW型回转阀门电动装置为例，介绍它的组成结构，工作原理及电气故障处理方法。

1 DZW型阀门电动装置的组成结构和工作原理阀门电动装置由六个部分组成，即电机、减速器、控制机构、手-电动切换机构、手轮部件及电气部分。

1）电动机采用YDF2-W户外型三相异步电动机，该电机为短时工作制，额定持续时间为10分钟。

2）减速器由一对正齿轮和涡轮付组成，电动机的动力经减速器传给输出轴。

3）控制机构由转矩控制机构、行程控制机构及可调式开度指示器组成，用于控制阀门的开启和关闭及阀位指示。

4）手动—电动切换机构：为半自动切换，手动时需扳动手柄切换，手动状态转变为电动状态时则自动运行。

5）电气控制部分。

DZW型阀门电动装置主要有主电源、控制电路和指示电路三部分组成。

该电动装置实际就是电机的正反转电路和保护电路，通过装置本身的控制机构实现阀门的开启与关闭。

电气原理图见图1。

2 DZW型阀门电动装置的故障处理：由于DZW型阀门电机采用的是短时工作制，所以在调试和处理故障的时候，不能频繁或长期使电机运行，否则烧毁电机。

主要故障有以下几方面。

1）现象为电机运转不正常，有连续的嗡嗡声，原因电机缺相运行，处理方法，检查输入电源回路，检查电机定子绕组是否完好2）电机过热故障，电机运行负荷大、温度过高，热保护动作，检查执行机构是否卡滞，电机是否缺相运行，检查热保护开关是否跳开3）电机起不动，现象为电动门操作箱阀门位置指示灯亮，但操作开或关按钮时电机不动，其原因有：①电源断开；②控制线路故障；③电动机故障；④力矩或行程控制机构失灵。

DZW型阀门电动装置使⽤说明书安全该机电设备是在⼯业强电流的条件下使⽤的。

在操作中，该设备上有些裸露零件带电，同时有些零件能够运动或转动，都是很危险的。

因此，未经许可拆下所需的罩盖，不合理的使⽤，不正确的操作或不合适的维护，均会造成严重的⼈⾝伤害或损坏设备性能。

为了设备的安全，必须保证：——仅允许有资格的⼈员对这些机械和设备进⾏作业。

——⽆论何时，在上述有资格的⼈员对该机械和设备进⾏作业时，他们都应备有这些机械和设备的操作说明书或其它产品⽂件，以便按说明书的要求执⾏。

——严禁没有资格的⼈员对该机械和设备进⾏作业或在其附近进⾏作业。

⽬录⼀、概述 (1)⼆、技术条件和性能参数 (1)三、结构 (3)四、外形尺⼨（图六—图⼗⼆） (7)五、电⽓控制部分 (10)六、连接型式及尺⼨ (13)七、安装⽅法及使⽤注意事项 (15)⼋、调整 (15)九、⽤⾏程与转矩控制阀门终端位置的选择（供参考） (16)⼗、故障排除⽅法 (17)⼗⼀、检修备品 (17)⼤⼒牌阀门电动装置是电动阀门的驱动装置，⽤以控制阀门的开启和关闭。

适⽤于闸阀、截⽌阀、节流阀、隔膜阀、其派⽣产品可适⽤于球阀、蝶阀和风门等，它可以准确地控制指令动作，是对阀门实现远控、集控和⾃动控制的必不可少的驱动装置。

DZW型阀门电动装置，具有防尘、防⽔、防腐性能。

⼆、技术条件和性能参数1、技术条件环境温度：-20℃～60℃相对温度：不⼤于95% （25℃时)⼯作环境：⽆易燃易爆和强腐蚀介质防护等级：IP55，IP65（特殊订货）电源： 380V 50Hz（特殊要求可在订货时提出）2、性能参数：见表⼀表⼀ DZW系列阀门电动装置性能参数表注：(I)表⽰电站型联接尺⼨2阀门电动装置由六个部分组成，即电机、减速器、控制机构、⼿—电动切换机构、⼿轮部件及电⽓部分，其传动原理见图⼀。

-W户外型三相异步电动机，该电机为短时⼯作制，额定持续1、电动机：采⽤YDF2⼯作时间为10分钟。
