◆文/山东 刘春晖奥迪 Q7 e-tron quattro混合动力车传动系统(中)(接上期)3.分离离合器作动器V606(1)工作原理分离离合器作动器V606工作原理如图11所示。
分离离合器作动器V606是一台无电刷的直流电机。
它由12V车载电网供电。
端子30由一个30A熔丝保护。
通过子总线，作动器收到来自发动机控制单元J623的关于离合器的受控位置的指令。
此时，发动机控制单元利用了从属于混合动力管理系统的离合器控制软件。
(2)温度保护作动器的电子装置通过一个内置的温度传感器测量温度。
当作动器的温度达到125℃时，电子装置将当前温度告知发动机控制单元J623。
接着由此促使离合器控制软件不得不尽可能少地促动分离离合器K0，从而重新使作动器冷却。
如果这个措施失败，温度上升到135℃，则不再促动作动器，直到它冷却到110℃的温度。
达到这个温度后，作动器和由此而来的分离离合器K0的操纵机构又可以不受限制地工作。
(3)作动器诊断作动器诊断是通过发动机控制单元J623，地址代码01进行的。
一旦车辆停放到升降台上并拆下发动机饰板后，就可以明显地听到作动器操纵离合器。
提示：当作动器处于拆卸状态时，作动器诊断不工作。
原因在于，作动器在拆卸状态下无法进行零位匹配。
由于作动器不能在切换端子状态(端子15关闭)后记下它的位置，所以需要零位匹配。
作动器电子装置中的软件要求在启动(端子15接通)后立刻进行零位匹配。
此时，作动器将蜗杆传动装置的轴转动约300°，并将调节环移至机械限位。
作动器通过这个阻力识别其零位，并从该位置开始分开离合器。
该阻力在拆卸状态下不存在。
约60圈后伴随着发动机控制单元J623的故障存储器中的提示“参考行驶故障”退出这种不良状态，作动器不再被促动。
它慢慢静止。
删除故障存储器条目并切换端子状态之后，系统重新完全恢复正常。
(4)匹配和基本设置作动器有一个转子位置传感器，它测量着旋转角度和转速。

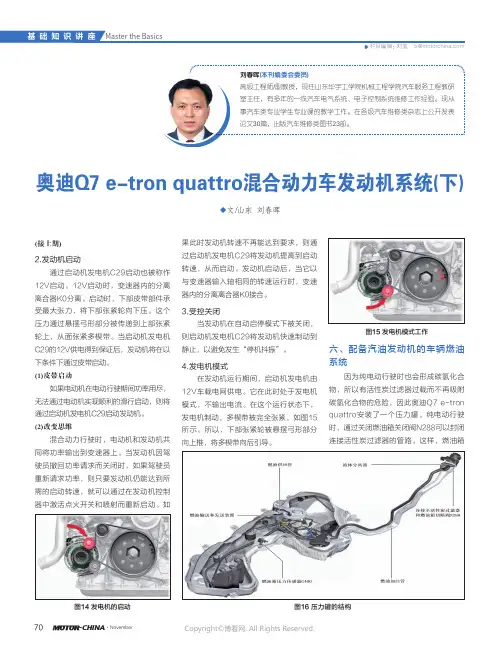

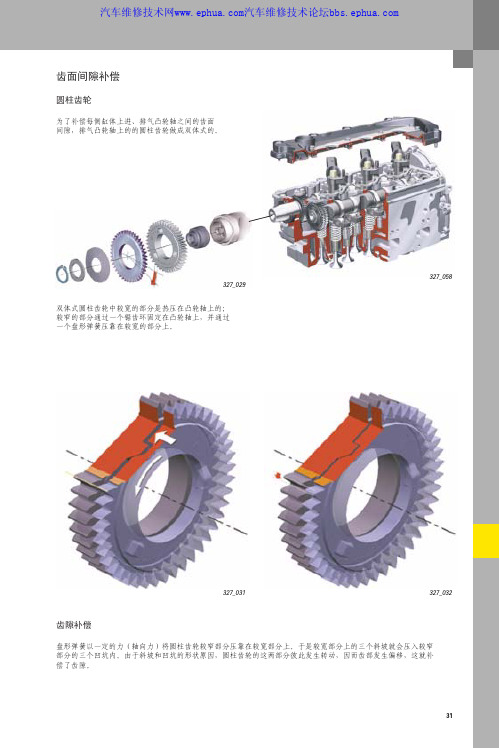

70-CHINA ·November文/山东 刘春晖奥迪Q7 e-tron quattro混合动力车发动机系统(下)(接上期)2.发动机启动通过启动机发电机C29启动也被称作12V启动。
12V启动时，变速器内的分离离合器K0分离。
启动时，下部皮带部件承受最大张力，将下部张紧轮向下压。
这个压力通过悬摆弓形部分被传递到上部张紧轮上，从面张紧多楔带。
当启动机发电机C29的12V供电得到保证后，发动机将在以下条件下通过皮带启动。
(1)皮带启动如果电动机在电动行驶期间功率用尽，无法通过电动机实现顺利的滑行启动，则将通过启动机发电机C29启动发动机。
(2)改变思维混合动力行驶时，电动机和发动机共同将功率输出到变速器上。
当发动机因驾驶员撤回功率请求而关闭时，如果驾驶员重新请求功率，则只要发动机仍能达到所需的启动转速，就可以通过在发动机控制器中激活点火开关和喷射而重新启动。
如果此时发动机转速不再能达到要求，则通过启动机发电机C29将发动机提高到启动转速，从而启动。
发动机启动后，当它以与变速器输入轴相同的转速运行时，变速器内的分离离合器K0接合。
3.受控关闭当发动机在自动启停模式下被关闭，则启动机发电机C29将发动机快速制动到静止，以避免发生“停机抖振”。
4.发电机模式在发动机运行期间，启动机发电机由12V车载电网供电。
它在此时处于发电机模式，不输出电流。
在这个运行状态下，发电机制动，多楔带被完全张紧，如图15所示。
所以，下部张紧轮被悬摆弓形部分向上推，将多楔带向后引导。
图16 压力罐的结构六、配备汽油发动机的车辆燃油系统因为纯电动行驶时也会形成碳氢化合物，所以有活性炭过滤器过载而不再吸附碳氢化合物的危险，因此奥迪Q7 e-tron quattro安装了一个压力罐。
纯电动行驶时，通过关闭燃油箱关闭阀N288可以封闭连接活性炭过滤器的管路。
这样，燃油箱图14 发电机的启动图15 发电机模式工作Copyright ©博看网. All Rights Reserved.712022/11·汽车维修与保养(3)支承驱动扭矩；(4)对动力机组的扭转震动进行减震。

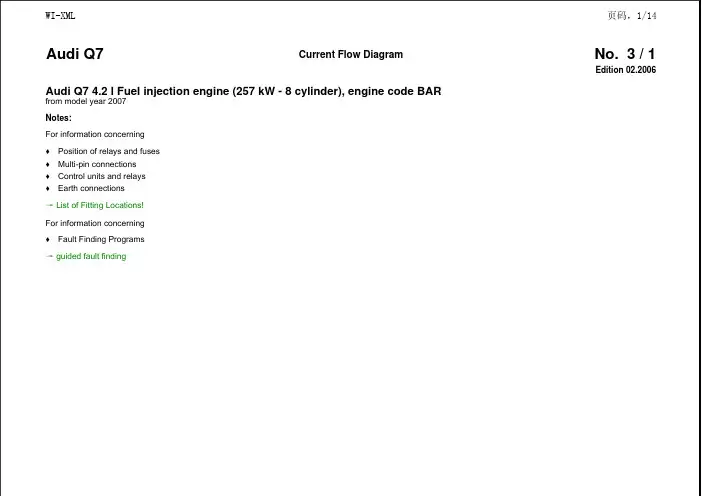

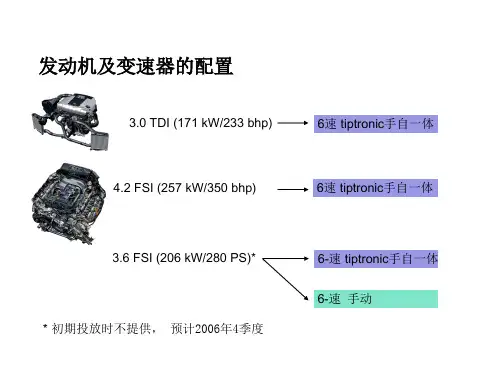

Edition 02.2006 Audi Q7 4.2 l Fuel injection engine (257 kW - 8 cylinder), engine code BARfrom model year 2007Notes:For information concerningPosition of relays and fusesMulti-pin connectionsControl units and relaysEarth connections→ List of Fitting Locations!For information concerningFault Finding Programs→ guided fault findingws =white sw =black ro =red br =brown gn =green bl =blue gr =grey li =purple ge =yellow or =orange rs =pinkBattery, terminal 15 voltage supply relay, energy management control unit, battery isolation igniter, fuses A - B atteryJ234 -A irbag control unit J329 - T erminal 15 voltage supply relay J518 - E ntry and start authorisation control unit J644 - E nergy management control unit N253 -B attery isolation igniter SB8 - F use 8 on fuse holder B SB9 - F use 9 on fuse holder B SD1 - F use 1 on fuse holder D SD2 - F use 2 on fuse holder D SD3 - F use 3 on fuse holder D SD4 - F use 4 on fuse holder D SD5 - F use 5 on fuse holder D SD7 - F use 7 on fuse holder DT10d - 10-pin connector, blue, coupling station on electronics box,plenum chamberT20e - 20-pin connector, black, on entry and start authorisationcontrol unitT46a - 46-pin connector, black, CAN separating connector left T75 - 75-pin connector, grey, on airbag control unit (USA: white)B272-P ositive connection (30), in main wiring harness B273-P ositive connection (15), in main wiring harness• - C AN bus (data wire)* - R elay and fuse carrier under driver seat ** - s crew connection (31) battery wire before driver seatws=white sw =black ro =red br =brown gn =green bl =blue gr =grey li =purple ge =yellow or =orange rs=pinkStarter, alternator, starter motor relay, starter motor relay 2, slave start socket B - S tarter C - A lternator C1 - V oltage regulator J53 - S tarter motor relay J695 - S tarter motor relay 2T2 - 2-pin connector, black, on alternatorT6m - 6-pin connector, white, coupling station on electronics box,plenum chamberT10f - 10-pin connector, red, coupling station on electronics box,plenum chamberTV22 - T erminal 30 wiring junction 2U6 - S lave start socket13-E arth point, on right in engine compartment 18 -E arth point on engine blockD51 - Positive connection 1 (15), in engine compartment wiring harnessD97-C onnection (50), in engine compartment wiring harness* - R elay and fuse carrier, electronics box plenum chamberws=white sw =black ro =red br =brown gn =green bl =blue gr =grey li =purple ge =yellow or =orange rs =pinkEngine control unit, Motronic current supply relay J271 - M otronic current supply relay J623 - E ngine control unit S17 - F uses in relay plate fuse holder T94 - 94-pin connector, black, on engine control unit85 -E arth connection 1, in engine compartment wiring harness609 -E arth point, on right in plenum chamberD50 - Positive connection (30), in engine compartment wiring harnessD75 - Positive connection 2 (30), in engine compartment wiring harnessD101 -C onnection 1, in engine compartment wiring harness D102-C onnection 2, in engine compartment wiring harness* - R elay and fuse carrier, electronics box plenum chamberws=white sw =black ro =red br =brown gn =green bl =blue gr =grey li =purple ge =yellow or =orange rs=pinkEngine control unit E45 - C ruise control system switch J518 - E ntry and start authorisation control unit J527 - S teering column electronics control unit J623 - E ngine control unit S9 - F uses in relay plate fuse holder S11 - F uses in relay plate fuse holderT10c - 10-pin connector, pink, coupling station on electronics box,plenum chamberT10d - 10-pin connector, blue, coupling station on electronics box,plenum chamberT16a - 16-pin connector, on steering column electronics control unit T20e - 20-pin connector, black, on entry and start authorisationcontrol unitT46a - 46-pin connector, black, CAN separating connector left T94 - 94-pin connector, black, on engine control unitD100- Positive connection 2 (15), in engine compartment wiringharnessD103-C onnection 3, in engine compartment wiring harness• - C AN bus (data wire)ws=whitesw=blackro=redbr=browngn=greenbl=bluegr=greyli=purplege=yellowor=orangers=pinkEngine control unit, ignition coil 1 - 4 with output stageJ623 -E ngine control unitN70 -I gnition coil 1 with output stageN127 -I gnition coil 2 with output stageN291 -I gnition coil 3 with output stageN292 -I gnition coil 4 with output stageP -S park plug connectorQ -S park plugsS7 -F uses in relay plate fuse holderT6m -6-pin connector, white, coupling station on electronics box,plenum chamberT60 -60-pin connector, black, on engine control unit281-E arth connection 1, in engine harness283-E arth connection 2, in engine harness600-E arth point, on right of cylinder head609-E arth point, on right in plenum chamberD173-C onnection (87), in engine wiring harnessws=whitesw=blackro=redbr=browngn=greenbl=bluegr=greyli=purplege=yellowor=orangers=pinkEngine control unit, ignition coil 5 -8 with output stageJ623 -E ngine control unitN323 -I gnition coil 5 with output stageN324 -I gnition coil 6 with output stageN325 -I gnition coil 7 with output stageN326 -I gnition coil 8 with output stageP -S park plug connectorQ -S park plugsT60 -60-pin connector, black, on engine control unit281-E arth connection 1, in engine harness458-E arth connection 3, in engine harness601-E arth point, on left of cylinder headD173-C onnection (87), in engine wiring harnessws=whitesw=blackro=redbr=browngn=greenbl=bluegr=greyli=purplege=yellowor=orangers=pinkEngine control unit, injector for cylinders 1, 2, 6, 8J623 -E ngine control unitN30 -I njector, cylinder 1N31 -I njector, cylinder 2N84 -I njector, cylinder 6N86 -I njector, cylinder 8T14m -14-pin connector, black, in engine compartment, bank 1T14n -14-pin connector, black, in engine compartment, bank 2T60 -60-pin connector, black, on engine control unitD119-C onnection 17, in engine compartment wiring harness D120-C onnection 18, in engine compartment wiring harnessws=whitesw=blackro=redbr=browngn=greenbl=bluegr=greyli=purplege=yellowor=orangers=pinkEngine control unit, injector for cylinders 3, 4, 5, 7J623 -E ngine control unitN32 -I njector, cylinder 3N33 -I njector, cylinder 4N83 -I njector, cylinder 5N85 -I njector, cylinder 7T14m -14-pin connector, black, in engine compartment, bank 1T14n -14-pin connector, black, in engine compartment, bank 2T60 -60-pin connector, black, on engine control unitD117-C onnection 15, in engine compartment wiring harness D118-C onnection 16, in engine compartment wiring harnessws=whitesw=blackro=redbr=browngn=greenbl=bluegr=greyli=purplege=yellowor=orangers=pinkEngine control unit, knock sensorG61 -K nock sensor 1G66 -K nock sensor 2G198 -K nock sensor 3G199 -K nock sensor 4J623 -E ngine control unitT3k -3-pin connector, black, on knock sensor 1T3n -3-pin connector, brown, on knock sensor 2T3o -3-pin connector, black, on knock sensor 3T3p -3-pin connector, brown, on knock sensor 4T60 -60-pin connector, black, on engine control unit220-E arth connection (sender earth), in engine wiring harnessws=whitesw=blackro=redbr=browngn=greenbl=bluegr=greyli=purplege=yellowor=orangers=pinkEngine control unit, engine speed sender, Hall senderG28 -E ngine speed senderG40 -H all senderG300 -H all sender 3J623 -E ngine control unitT60 -60-pin connector, black, on engine control unit220-E arth connection (sender earth), in engine wiring harness D141-C onnection (5V), in engine wiring harnessws=whitesw=blackro=redbr=browngn=greenbl=bluegr=greyli=purplege=yellowor=orangers=pinkEngine control unit, coolant temperature sender, fuel pressuresender, intake manifold flap potentiometerG62 -C oolant temperature senderG247 -F uel pressure senderG336 -I ntake manifold flap potentiometerG512 -I ntake manifold flap 2 potentiometerJ623 -E ngine control unitT14m -14-pin connector, black, in engine compartment, bank 1T60 -60-pin connector, black, on engine control unit327-Earth connection (sender earth), in engine compartmentwiring harnessD141-C onnection (5V), in engine wiring harnessws=whitesw=blackro=redbr=browngn=greenbl=bluegr=greyli=purplege=yellowor=orangers=pinkEngine control unit, air mass meter, radiator outlet coolanttemperature sender, Hall sender, fuel pressure sender for lowpressure, intake air temperature senderG42 -I ntake air temperature senderG70 -A ir mass meterG83 -R adiator outlet coolant temperature senderG163 -H all sender 2G246 -A ir mass meter 2G301 -H all sender 4G410 -F uel pressure sender for low pressureJ623 -E ngine control unitT6m -6-pin connector, white, coupling station on electronics box,plenum chamberT10m -10-pin connector, black, coupling station on electronics box,plenum chamberT94 -94-pin connector, black, on engine control unitD112-C onnection 10, in engine compartment wiring harnessD113-C onnection 11, in engine compartment wiring harnessD114-C onnection 12, in engine compartment wiring harnessD174-E arth connection 2 (5V), in engine wiring harnessD195-C onnection 1 (5V), in engine compartment wiring harnessws=white sw =black ro =red br =brown gn =green bl =blue gr =grey li =purple ge =yellow or =orange rs =pinkEngine control unit, high pressure sender, brake servo pressure sensor, active charcoal filter system solenoid valve 1, fuel metering valve G65 - H igh pressure sender G294 - B rake servo pressure sensor。
