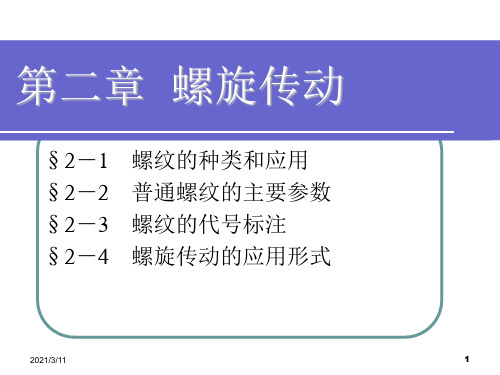

第二章螺旋传动第一节螺纹的种类和应用一、螺纹种类及应用1.螺纹的定义：螺纹是指螺钉、螺栓、螺母和丝杠等零件的圆柱或锥面上，沿着螺旋线所形成的，具有相同剖面的连续凸起和沟槽。
3.螺纹旋向的判别方法：方法一：右手定则判别法。
伸出右手，掌心朝着自己的脸，四指指向与螺旋轴线方向一致，若大拇指的指向与螺旋线上升方向一致，则为右旋；反之，则为左旋。
方法二：轴线垂直判别法。
将螺旋轴线垂直水平位置放置，螺旋线右边高则为右旋，左边高即为左旋。
2.普通细牙螺纹与普通粗牙螺纹相比，小径大，螺距小，升角小，强度高，自锁性能更好，对零件强度削弱较小，但易滑扣；长度分为三组：S(短)、N(中等)、L(长)；2.螺纹的大径、小径与顶径、底径是两组不同的概念。
三、螺纹代号与标记1.螺纹的代号：螺纹特征代号+螺纹尺寸代号2.螺纹的完整标记：螺纹代号+螺纹公差带代号+螺纹旋合长度代号2.用螺纹密封的管螺纹中代号Rc表示圆锥内螺纹、Rp表示圆柱内螺纹、R表示圆锥外螺纹；3.非螺纹密封的管螺纹的螺纹公差带代号对外螺纹分A、B级标记，对内螺纹则不标记。
【边缘知识】1.防松的原因：连接螺纹大多为三角形螺纹，它具有较好的自锁性能。
在一般静载下，联接不会自行松脱，但在振动、交变载荷或冲击载荷的作用下，摩擦阻力瞬时会变得很小，失去自锁能力而松动。
这不仅会妨碍机器的正常工作，且还会造成严重事故。
螺栓连接在承受轴向载荷时，其损坏形式大多发生在应力集中较严重的部位。
即在螺栓头部、螺纹收尾部分和螺母支承面处的螺纹部分。
【教材全程导学】（课堂探析）例1 普通螺纹的牙侧角等于。
A．牙型角 B．螺纹半角 C．导程角 D．螺纹升角【思路分析】牙侧角是指在螺纹牙型上，牙侧与螺纹轴线的垂线间的夹角。
对于普通螺纹，两牙侧角相等，并等于螺纹半角，即30°。
本题答案： B例2 某螺纹杆为双线螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，则螺杆应转__________圈。
