机械基础第二章螺旋传动单元测试题

机械基础测试卷（螺旋传动、链传动）一、判断（每小题1分，共16分） 满分：150分1、滚珠螺旋传动也是利用螺旋副传动的，故也是低副机构。

（ ）2、为增强连接的紧密性，连接螺纹大多采用单线螺纹。

（ ）3、普通内螺纹的公称直径是指螺纹牙顶的基本尺寸。

（ ）4、矩形螺纹的牙型是正方形，牙厚为螺距的一半。

（ ）5、R p 121螺纹中的121表示尺寸代号。

（ ）6、广泛应用于传力或螺旋传动中的梯形螺纹：加工工艺性好，牙根强度高，但螺纹的对中性精度差。

（ ）7、普通螺旋传动的螺杆（或螺母）的移动方向，与螺杆（螺母）的回转方向有关，但与螺旋方向无关。

（ ）8、差动螺旋传动可产生极小的位移，可方便地实现微量调节。

（ ）9、若差动螺旋传动中的a 段和b 段螺纹的螺旋方向相反时，则可实现快速移动。

（ ） 10、滚珠螺旋传动效率高，动作灵敏。

（ ）11、链传动能在高速、重载和高温条件下及尘土飞扬的不良环境中工作，能保证准确的瞬时传动比。

（ ） 12、 链传动在任一时刻的瞬时传动比都是恒定的。

（ ）13、 链传动是利用中间挠性件传动的，故传动时只能承受拉力而不能承受压力。

（ ） 14、 链传动属于啮合传动，传动效率较高。

（ ）15、 链传动的传动比等于主从链轮的转速之比，也等于直径的反比。

（ ） 16、为完成内外链节的屈伸运动，销轴与套筒之间应采用间隙配合。

（ ）二、选择（每小题2分，共36分）1、螺纹的公称直径是指（ ）A 螺纹小径B 螺纹中径C 外螺纹顶径和内螺纹底径D 螺纹分度圆直径 2、用于机机械静联接的螺栓，其螺纹应是（ ）和（ ）螺纹。

A 矩形 B 梯形 C 锯齿形 D 三角形 3、下列（ ）表示内螺纹。

A M24X2-6gB M30x2-6HC G121 D R121-LH 4、如图螺旋机构，右旋双线螺杆的螺距为3mm ，当手柄如图示旋转n=50r/min ，则螺母移速为（ ）A 300mm ，向左B 300mm ，向右C 300mm/min ，向右D 150mm ，向左5、如图所示简图是（ ） A 单线左螺纹 B 单线右螺纹 C 双线左螺纹 D 三线右螺纹6、逆时针方向旋入的用于联接的螺纹应是（ ）A 梯形左旋螺纹B 普通左旋螺纹C 梯形右旋螺纹D 普通右旋螺纹 7、普通螺纹的公称直径是指（ ）A 螺纹中径B 螺纹小径C 螺纹大径D 分度圆直径8、用于连接的螺纹牙型为三角形，这主要是因为三角形螺纹（ ） A 传动效率高 B 防振性能好 C 牙根强度高，自锁性好 D 价格便宜9、用于螺纹密封的管螺纹，R c 121表示（ ）A 圆锥外螺纹B 圆锥内螺纹C 圆柱内螺纹D 圆柱外螺纹 10、单向受力的螺旋传动机构广泛采用（ ）A 三角形螺纹B 梯形螺纹C 矩形螺纹D 锯齿形螺纹 11、螺纹传动机构（ ）A 结构复杂B 传动效率高C 承载能力高D 传动程度低12、链传动的松边一般应在（）A上边B下边C两者皆可13、当要求链传动的速度高和噪声小时，宜选用（）A套筒滚子链B套筒链C多排链D齿形链14、套筒滚子链当链节为奇数时采用（）A开口销B弹性锁片C过渡链节D都可以15、套筒滚子链中组成的零件间为过盈配合的是（）A销轴与内链板B销轴与外链板C套筒与外链板D销轴与套筒16、下列有关链传动特点的表述中不正确的是（）A可以用在两轴中心距较远的情况下传递运动和动力B能够保证准确的瞬时传动比C铰链磨损后，易造成脱链现象D传动效率不如齿轮传动效率高17、多排链排数一般不超过3或4排主要是为了（）A不使安装困难B使各排受力均匀C不使国向过宽D减轻链的重量18、链传动的传动比一般为（）A i ≤8B i ≤5C i ≤6D i ≤10三、填空（每空1分，共42分）1、普通螺纹和管螺纹通常起___________________作用，而梯形螺纹和锯齿形螺纹通常起___________________作用。

第二节螺旋传动的应用形式一、螺旋传动的应用形式1.螺旋传动的定义：用内、外螺纹组成的螺旋副，传递运动和动力的传动装置。

2.螺旋传动的特点：螺旋传动可方便地将回转运动变为直线往复运动。

其结构简单，工作连续、平稳、承载能力大、传动精度高、磨损大、效率低。

3.常用的螺旋传动类型。

常用的螺旋活动类型有三种：普通螺旋传动、差动螺旋传动、滚珠螺旋传动。

(1)普通螺旋传动①定义：由螺杆和螺母组成的简单螺旋副。

②螺杆(或螺母)的移向判别方法：右手定则+左(右)手定则。

先用右手定则判别出螺纹的旋向(方法见前述)，再用左(右)手定则判断螺杆(螺母)的移向。

即伸出左手或右手(左旋用左手，右旋用右手)，弯曲四指方向与螺杆(或螺母)的旋转方向一致，则大拇指的指向(或大拇指指向的反方向)即为螺杆(或螺母)的移动方向。

注：应用形式中一、二两种情况，螺母或螺杆的移向与大拇指指向一致；三、四两种移向与大拇指指向相反。

应用此方法，移向、旋向及转向三向中只要知道任意两向，即可判断出第三向。

③螺母(或螺杆)的移动距离L=n·S=n·Z·P。

①定义：活动螺母与螺杆产生差动(即不一致)的螺旋传动机构。

②活动螺母的实际移动距离与移动方向：L＝n(Pa ±Pb)注计算公式中的“±”表示的含义是：当a、b两段螺旋旋向相同时取“-”，旋向相反时取“+”。

结果为“+”说明活动螺母的实际移动方向与a段螺旋中螺杆移动的方向相同；若为“-”则相反。

③差动螺旋传动的意义：可以产生极小位移，可方便地实现微量调节。

(3)滚珠螺旋传动①定义：螺纹面间的摩擦性质为滚动摩擦的传动装置。

它是一项新技术。

②组成：螺母、螺杆、滚珠、滚珠循环装置。

③传动特点：摩擦阻力小，传动效率高、运动稳定灵敏、结构复杂、成本高。

【教材全程导学】（课堂探析）例1 差动增速机构中，两段螺纹旋向应。

A．相反 B．相同 C．相同或相反 D．不能确定【思路分析】差动螺旋传动活动螺母的移距由公式：L＝N(Pha ±Phb)来求，同旋向取“－”，不同旋向取“＋”，则差动增速机构，旋向就相反。

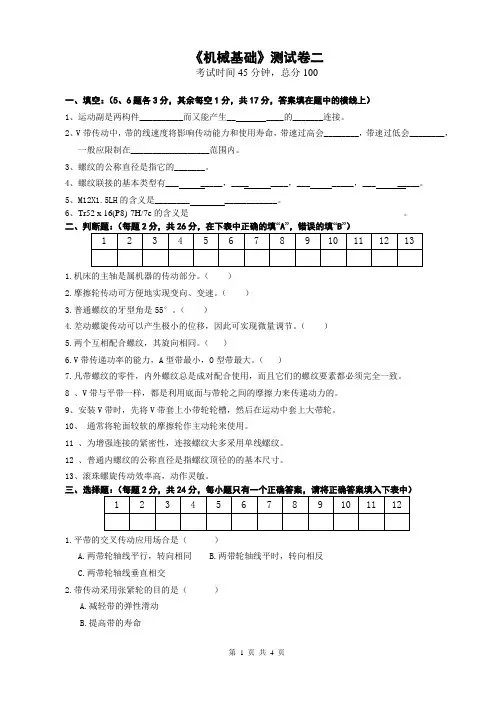

《机械基础》测试卷二考试时间45分钟，总分100一、填空：（5、6题各3分，其余每空1分，共17分，答案填在题中的横线上）1、运动副是两构件__________而又能产生__ ____的_______连接。

2、V带传动中，带的线速度将影响传动能力和使用寿命，带速过高会________，带速过低会________，一般应限制在__________________范围内。

3、螺纹的公称直径是指它的_______。

4、螺纹联接的基本类型有___ _____，____ ____，___ _____，___ _____。

5、M12X1.5LH的含义是________ ____________。

6、Tr52 x 16(P8)-7H/7e的含义是_________________________________________________。

1.机床的主轴是属机器的传动部分。

（）2.摩擦轮传动可方便地实现变向、变速。

（）3.普通螺纹的牙型角是55°。

（）4.差动螺旋传动可以产生极小的位移，因此可实现微量调节。

（）5.两个互相配合螺纹，其旋向相同。

（）6.V带传递功率的能力，A型带最小，O型带最大。

（）7.凡带螺纹的零件，内外螺纹总是成对配合使用，而且它们的螺纹要素都必须完全一致。

8 、V带与平带一样，都是利用底面与带轮之间的摩擦力来传递动力的。

9、安装V带时，先将V带套上小带轮轮槽，然后在运动中套上大带轮。

10、通常将轮面较软的摩擦轮作主动轮来使用。

11 、为增强连接的紧密性，连接螺纹大多采用单线螺纹。

12 、普通内螺纹的公称直径是指螺纹顶径的的基本尺寸。

13、滚珠螺旋传动效率高，动作灵敏。

1.平带的交叉传动应用场合是（）A.两带轮轴线平行，转向相同B.两带轮轴线平时，转向相反C.两带轮轴线垂直相交2.带传动采用张紧轮的目的是（）A.减轻带的弹性滑动B.提高带的寿命C.改变带的运动方向D.调节带的初拉力3.管螺纹的公称直径是指（ ）A.大径B.小径C.中径D.管子的内径 4.下列各标记中，表示细牙普通螺纹的标记是（ ） A.M20-5H-20 B.M36×3-5g6g-L C.Tr40×7-7e 5.单向受力的螺旋传动机构广泛采用（ ）A.三角螺纹B.梯形螺纹C.矩形螺纹D.锯齿形螺纹 6.V 带的传动性能主要取决于（ ）A.抗拉体B.顶胶C.底胶D.包布层7.如图示的定期张紧装置，V 带传动应选择张紧轮的安装方式是（ ）；平动传动，应选择张紧轮的安装方式是（ ）。

机械基础第二章螺旋传动单元练习姓名___________ 成绩____________一、填空题1、螺纹按照其用途不同，一般可分为___________和__________两大类。

2、按螺纹牙型不同，常用螺纹分为__ _螺纹、___螺纹、_ _螺纹和锯齿形螺纹。

3.螺距是两牙在中径线上对应两点间的________距离。

4. 用于螺纹密封的管螺纹的特征代号以_____字母表示，其中R表示p螺纹，R表示螺纹。

5.对连接螺纹的要求：螺纹应具有准确的________螺纹和足够的________，良好的互换性和____________性。

6.相同公称直径的粗牙螺纹比细牙普通螺纹的强度要____________，自锁性要__________。

7.与梯形螺纹比较，矩形螺纹的传动效率_____、强_______，对中_____。

8.车床刀架系统应用的螺旋传动的特点是螺杆_______、螺母________。

9、M16×1表示公称直径为 MM，螺距为 MM，旋牙普通螺纹。

10、螺旋传动常将主动件的匀速转动转换为从动件的运动。

11、滚珠螺旋传动内、外螺纹面之间的相对运动为摩擦。

二、选择题(将正确的选项填入括号内)1、加工工艺性、强度和对中性都好的传动螺纹是（）A．矩形螺纹 B．锯齿形螺纹 C．梯形螺纹 D．三角形螺纹2、管螺纹的牙型角是（）A．50° B．55° C．60° D．30°3、单向受力的螺旋传动机构广泛采用（）A．三角螺纹 B．梯形螺纹 C．矩形螺纹 D．锯齿形螺纹4、常用于高温、高压、密封要求高的管路联接的螺纹是（）A．圆锥管螺纹 B．梯形螺纹 C．普通螺纹 D．圆柱管螺5、普通螺纹的公称直径是指（）A．大径 B．小径 C．中径 D．顶径6、逆时针方向旋人的用于联接的螺纹应是( )。

A．梯形左旋螺纹 B．普通左旋螺纹C．梯形右旋螺纹 D．普通右旋螺纹7、多线螺纹导程s、螺距p和线数n三者的关系为（）。

机械零件——螺纹连接与螺旋传动测试题含答案1. 普通螺纹的公称直径指（）螺纹小径螺纹中径螺纹大径(正确答案)螺纹分度圆直径2. 管螺纹的牙型角是（）50°55°(正确答案)60°65 °3. 单向受力的螺旋传动机构广泛采用（）三角螺纹梯形螺纹矩形螺纹锯齿形螺纹(正确答案)4. 螺旋传动机构（）结构复杂传动效率高承载能力高(正确答案)传动精度低5. 同一公称直径的普通螺纹可以有多种螺距，其中螺距（）的为粗牙螺纹。

最小最大(正确答案)6. 用螺纹密封管螺纹的外螺纹，其特征代号是（）R(正确答案)RcRp7. 管螺纹的公称直径是指（）大径小径顶径管内径(正确答案)8. 下列各标记中，表示细牙普通螺纹的标记是( )M20M36X3(正确答案)Rc1G1/2B9. 差动螺纹传动中，螺杆上两段螺纹旋向相反时活动螺母实际移动速度（）增大(正确答案)减小不变不一定10. 差动螺纹传动中，螺杆上两段螺纹旋向相同时，活动螺母实际移动速度（）减小(正确答案)不变不一定11. 螺纹防松的目的在于（）自锁预紧防止回转(正确答案)减少摩擦12. 运动平稳工作灵敏，主要用于精密机械和自控机构中的是（）普通螺旋传动相对位移螺旋传动差动螺旋传动滚珠螺旋传动(正确答案)13. 双线螺纹拧入螺母时，旋入一周在轴向移动的距离为一个（）螺距导程(正确答案)旋合长度配合长度14. 采用螺纹连接时，若被连接件总厚度较大，且材料较软，强度较低，需要经常拆装的情况下，一般宜采用（）螺栓连接双头螺柱连接(正确答案)螺钉连接15. 在常用的螺纹连接中，自锁性能最好的是（）三角形螺纹(正确答案)矩形螺纹梯形螺纹锯齿形螺纹16. 下列螺纹中常作为连接螺纹的是（）三角形螺纹(正确答案)矩形螺纹梯形螺纹锯齿形螺纹17. 在螺纹连接中，同时拧上两个螺母时为了（）提高强度增大预紧力防松(正确答案)增加备用螺母18. 螺纹副中一个零件相对于另一个转一转时，它们沿轴线方向相对位移的距离是（）线数×螺距(正确答案)一个螺距线数×导程导程/线数19. 下列各标记中表示细牙普通螺纹的标记是（）M24-5H-20M36×2-5g6g(正确答案)Tr40×7-7HTr40×14（P7）-7e20. 某螺旋传动，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转（）圈。

绪论一、选择题1、______是用来减轻人的劳动，完成做功或者转换能量的装置。

A、机器；B、机构；C、构件；2、下列装置中，属于机器的有＿＿＿A、内燃机；B、台虎钳；C、自行车；3、在内燃机曲轴滑块机构中，连杆是由连杆盖、连杆体、螺栓以及螺母等组成。

其中，连杆属于＿＿＿＿连杆盖属于＿＿＿＿A、零件；B、机构；C、构件；4、下列机构中的运动副，属于高副的是＿＿＿A、火车车轮与铁轨之间的运动副；B、螺旋千斤顶中螺杆与螺母之间的运动副；C、车床床鞍与导轨之间的运动副；5、＿＿＿＿是用来变换物料的机器A、电动机；B、手机；C、缝纫机；6、金属切削机床的主轴、拖板属于机器的＿＿＿＿部分A、执行；B、传动；C、动力；7、我们通常用＿＿＿＿一词作为机构和机器的总称A、机构；B、机器；C、机械；8、电动机属于机器的＿＿＿部分A、执行；B、传动；C、动力；9、机构和机器的本质区别在于＿＿＿A、是否做功或实现能量转换；B、是否由许多构件组合而成；C、各构件间是否产生相对运动；二、判断题1、机构可以用于做功或转换能量。

（）2、高副机构能传递较复杂的运动。

（）3、凸轮与从动杆之间的接触属于低副。

（）4、门与门框之间的接触属于低副。

（）5、构件都是由若干个零件组成。

（）6、构件是运动的单元，而零件则是制造单元。

（）7、高副比低副承载能力大。

（）8、机构就是具有相对运动的构件的组合。

（）9、车床的床鞍与导轨之间组成转动副。

（）10、如果不考虑做功或转换能量，只从结构和运动的观点来看，机构和机器之间是没有区别的。

（）三、填空1、机械基础课程内容主要包括＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿＿方面的基础知识。

2、计算机是用来实现变换＿＿＿＿的机器。

3、机器一般由＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿和＿＿＿＿＿＿组成。

4、零件是机器的＿＿＿＿＿＿＿＿＿＿。

5、机构中至少有一个运动副是＿＿＿＿＿的机构称为高副机构。

机械知识单元测试二一．填空1、常用的螺纹连接的放松方法有______ __ 、和____ ____三种形式。

2、常用的螺旋传动有、和__ __ __组成，利用将运动转变为运动，同时传递的一种机械传动。

3加惰轮的轮条只改变______________，不改变______________。

4、锥齿轮只计算_________几何尺寸，并规定_________的几何参数是标准的。

5、常用的螺旋传动有__________、__________和___________。

6、螺纹标记M24×1.5—LH，表示牙型为，公称直径为，螺距为，旋向为。

7、常用的螺纹连接件有、、、、和。

二．选择题1.螺纹连接中利用摩擦力防松的方法为（）。

A 弹簧垫圈防松B 止动垫圈防松C 冲边防松D 串联钢丝防松2. 普通螺纹的公称直径是指（）。

A 螺纹小径B螺纹中径C螺纹大径3.（）螺旋传动具有摩擦阻力小、摩擦损失小、传动效率高、工作平稳、传动精度高、动作灵敏等优点。

A.普通B.差动C.滚珠4. 在普通螺旋传动中，螺杆相对螺母每回转一圈，螺杆（或螺母）移动一个（）的距离。

A.普通B.差动C.滚珠5. 许多现代机械（如数控机床）中多采用（）的螺旋传动。

A多 B.小6．机床进给机构采用双线螺纹，螺距为4mm，若螺杆转4周，则螺母（刀具）的位移量是（）mm。

A4 B16 C32三．判断题1、（）螺钉连接一般用于不通孔连接且不必经常拆卸的场合。

2、（）垫圈的主要作用是放松。

3、（）差动螺旋传动可以产生很小的位移，能方便的实现微量调节。

4、（）在普通螺旋传动中，螺杆（或螺母）的移动距离与螺纹的螺距有关，而与螺纹的线数无关。

5、（）双螺母防松属于机械元件防松。

6、（）螺栓、螺母、垫圈等都是标准化通用零件。

四、名词解释1、导程2、大径五、简答题螺纹连接的类型有哪些？。

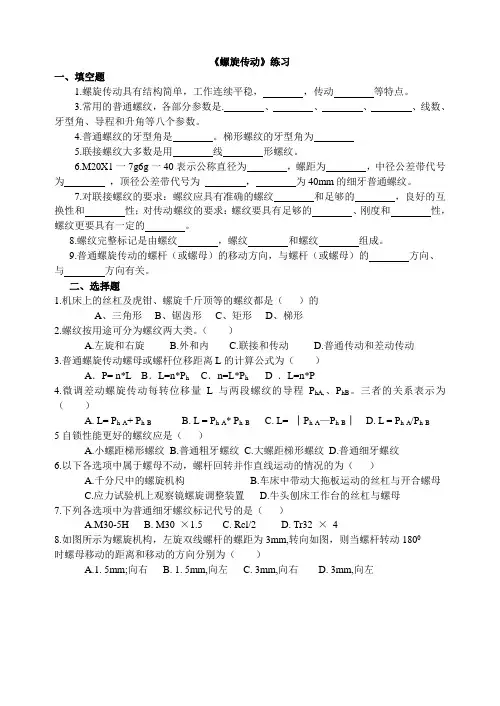

《螺旋传动》练习一、填空题1.螺旋传动具有结构简单，工作连续平稳，，传动等特点。

3.常用的普通螺纹，各部分参数是. 、、、、线数、牙型角、导程和升角等八个参数。

4.普通螺纹的牙型角是。

梯形螺纹的牙型角为5.联接螺纹大多数是用线形螺纹。

6.M20X1一7g6g一40表示公称直径为，螺距为，中径公差带代号为，顶径公差带代号为，为40mm的细牙普通螺纹。

7.对联接螺纹的要求：螺纹应具有准确的螺纹和足够的，良好的互换性和性；对传动螺纹的要求：螺纹要具有足够的、刚度和性，螺纹更要具有一定的。

8.螺纹完整标记是由螺纹，螺纹和螺纹组成。

9.普通螺旋传动的螺杆（或螺母）的移动方向，与螺杆（或螺母）的方向、与方向有关。

二、选择题1.机床上的丝杠及虎钳、螺旋千斤顶等的螺纹都是（）的A、三角形B、锯齿形C、矩形D、梯形2.螺纹按用途可分为螺纹两大类。

（）A.左旋和右旋B.外和内C.联接和传动D.普通传动和差动传动3.普通螺旋传动螺母或螺杆位移距离L的计算公式为（）A．P= n*L B．L=n*P h C．n=L*P h D ．L=n*P4.微调差动螺旋传动每转位移量L与两段螺纹的导程P hA,、P hB。

三者的关系表示为（）A. L= P h A+ P h BB. L = P h A* P h BC. L= │P h A—P h B│D. L = P h A/P h B5自锁性能更好的螺纹应是（）A.小螺距梯形螺纹B.普通粗牙螺纹C.大螺距梯形螺纹D.普通细牙螺纹6.以下各选项中属于螺母不动，螺杆回转并作直线运动的情况的为（）A.千分尺中的螺旋机构B.车床中带动大拖板运动的丝杠与开合螺母C.应力试验机上观察镜螺旋调整装置D.牛头刨床工作台的丝杠与螺母7.下列各选项中为普通细牙螺纹标记代号的是（）A.M30-5HB. M30 ×1.5C. Rcl/2D. Tr32 ×48.如图所示为螺旋机构，左旋双线螺杆的螺距为3mm,转向如图，则当螺杆转动1800时螺母移动的距离和移动的方向分别为（）A.1. 5mm;向右B. 1. 5mm,向左C. 3mm,向右D. 3mm,向左9.如图所示为手动压力机的结构示意图，螺杆与螺母的相对运动关系属于（）A.螺杆转动，螺母移动B.螺母转动，螺杆移动C.螺母固定，螺杆转动且移动D.螺杆固定，螺母转动且移动三、判断题（正确划○，错误划×)1.按螺纹旋向不同，分为顺时针旋入的左螺纹和逆时针旋入的右螺纹。

高职《机械设计基础》螺纹联接与螺旋传动习题含答案机械设计基础学号：班级：姓名：螺纹联接与螺旋传动一、单项选择题 1 普通平键联结的主要用途是使轴与轮毂之间。

A 沿轴向固定并传递轴向力B 沿轴向可作相对滑动并具有导向作用C 沿周向固定并传递转矩D 安装与拆卸方便2 键的剖面尺寸通常是根据按标准选择。

A 传递转矩的大小B 传递功率的大小C 轮毂的长度D 轴的直径3 键的长度主要是根据来选择。

A 传递转矩的大小B 轮毂的长度C 轴的直径4 能够构成紧键联结的两种键是。

A 楔键和半圆键B 平键和切向键C 半圆键和切向键D 楔键和切向键5 楔键和，两者的接触面都具有1：100的斜度。

A 轴上键槽的底面B 轮毂上键槽的底面C 键槽的侧面6 楔键联结的主要缺点是。

A 键的斜面加工困难B 键安装时易损坏C 键装入键槽后，在轮毂中产生初应力D 轴和轴上的零件对中性差7 切向键联结的斜度是做在上。

A轮毂键槽的底面 B 轴的键槽底面 (3)一对键的接触面(4)键的侧面8 平键联结如不能满足强度条件要求时，可在轴上安装一对平键，使它们沿圆周相隔。

A 90oB 120oC 135oD 180o9 半圆键联结的主要优点是。

A 对轴的强度削弱较轻B 键槽的应力集中较小C 工艺性好，安装方便10 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能。

A. 好B. 差C. 相同D. 不一定11 用于连接的螺纹牙型为三角形，这是因为三角形螺纹。

A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差12 用于薄壁零件连接的螺纹，应采用。

A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹13 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓。

A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D. 既可能受剪切，也可能受挤压作用1机械设计基础14 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的倍。

第二章螺旋传动测试卷(满分100分时间90分钟)一、单项选择题(每题3分，共24分)1．顺时针方向旋入联接的螺纹应是。

A．梯形左旋螺纹 B．普通左旋螺纹C．梯形右旋螺纹 D．普通右旋螺纹2．自锁性能更好的螺纹是。

A．小螺距梯形螺纹 B．普通细牙螺纹C．大螺距梯形螺纹 D．普通粗牙螺纹3．用于联接的螺纹的截面形状为。

A．三角形 B．梯形 C．矩形 D．锯齿形4．下列为公制普通粗牙内螺纹标记代号的是。

A．M20－5H－L B．Th20×2LH－6gC．M30×1.5－5H6H－L D．Rc1/2－LH5．以下属螺母不动，螺杆回转并作直线运动情况的是。

A．千分尺中的螺旋机构 B．螺旋千斤顶的传力机构C．车床中带动大拖板运动的丝杠与开合螺母D．应力试验机上观察镜螺旋调整装置6．常用标准螺纹的牙型角是。

A．3° B．30° C．55° D．60°7．用于微调装置的差动螺旋传动的两段螺纹应。

A．旋向相同，导程相差很大 B．旋向相反，导程相差很大1C．旋向相同，导程相差很小 D．旋向相反，导程相差很小8．当两被连接件之一较厚，且需要经常拆卸时，可采用______连接。

A．普通螺栓 B．双头螺柱 C．普通螺钉 D．紧定螺钉二、判断题(每题2分，共12分)1．螺纹轴线铅垂放置，若螺旋线左高右低，可判为右旋螺纹。

( ) 2．三角形螺纹间摩擦力大，自锁性好，联接牢固可靠。

( ) 3．弹簧垫圈和对顶螺母都属于摩擦防松。

( )4．普通螺纹的公称直径是指螺纹中径的基本尺寸。

( )5．差动增速机构中，固定螺母和活动螺母的旋向应相反。

( ) 6．牙型、中径和螺距三要素都符合标准的螺纹称为标准螺纹。

( ) 三、填空题(每空1分，共15分)1．螺纹标记R13/8中的R1是_____代号，3/8表示螺纹的________。

2．普通螺纹同一公称直径按螺距大小，可分为__________螺纹和__________螺纹。

螺旋传动测试题一、选择题1、普通螺纹的公称直径是指（）A．大径 B.小径 C.顶径 D.底径2、下列哪种螺纹常用于联接螺纹使用（）A.三角形螺纹B.梯形螺纹C.锯齿形螺纹D.矩形螺纹3、下列各标记中表示细牙普通螺纹的标记是（）A．M24-5H-20 B．M36×2-5g6gC．Tr40×7-7H D．Tr40×7-7e5、公制普通螺纹的牙型角为＿＿A 、30° B、55° C、60° D、3°7、以下螺纹牙形中最常用的传动螺纹有（）A．三角形B．矩形 C．梯形 D．锯齿形8、用螺纹密封管螺纹的外螺纹，其特征代号是( )。

A．R B． Rc C．R P D．M9、同一公称直径的普通螺纹可以有多种螺距，其中，螺距( )为粗牙螺纹。

A．最小B．中间 C．最大 D．零12、三线螺纹的导程为螺距的 ( )倍。

A.1B.2C.3D.413、“M10LH 5g6g-S”中的LH表示 ( )。

A.右旋B.左旋C.长度D.螺距二、填空题1、螺纹按照其用途不同，一般可分为__________和__________两大类。

2、普通三角螺纹的牙形角为度。

3、常用联接螺纹的旋向为旋。

4、在常用的螺纹牙型中矩形螺纹传动效率最高，自锁性最好。

5、螺旋传动常将主动件的匀速旋转运动转换成从动件的运动。

6、公称直径和线数都相同的细牙螺纹与粗牙螺纹相比，其螺纹升角φ较小，联接时的性能更好而不易松脱。

7、螺旋传动的特点是：结构简单，工作、平稳，承载能力，传动高等优点。

8、在螺纹标记M10－5g6g中,10表示，5g表示代号。

9、螺纹代号为M12－5g6g表示的是螺纹。

（填外、内）10、相邻两牙在中径线上对应两点间的轴向距离，称为螺纹的。

11、常用的螺旋传动有、和滚珠螺旋传动等三、判断题1.双线螺纹的导程是螺距的0.5倍。

4.相互旋合的内外螺纹其旋向相同，公称直径相同。

机械基础0~3章习题及答案绪论一．选择1.（）是用来减轻人的劳动，完成做功或者转换能量的装置。

A．机器B。

机构C。

构件2.下列装置中，属于机器的有（）A．内燃机B。

台虎钳C。

自行车3.在内燃机曲轴滑块机构中，连杆是由连杆盖，连杆体，螺栓以及螺母等组成。

其中，连杆属于( ),连杆体，连杆盖属于( ) A．零件B。

机构C。

构件4.下列机构中的运动副，属于高副的是（）A.火车车轮与铁轨之间的运动副B．螺旋千斤顶中连杆与螺母之间的运动副C.车床床鞍与导轨之间的运动副5.（）是用来变换物料的机器A.电动机B。

手机 C 。

缝纫机6.金属切削机床的主轴，拖板属于机器的（）部分A．执行B。

传动C。

动力7.我们通常用（）一词作为机构和机器的总称A.机构B.机器C。

机械8.电动机属于机器的（）部分A.执行B。

传动C。

动力9.机构和机器的本质区别在于（）A．是否做功或实现能量转换B.是否由许多构件组合而成C.各构件间是否产生相对运动二．判断1.机构可以用于做功或转换能量。

（）2.高副能传递较复杂的运动。

（）3.凸轮与从动杆之间的接触属于低副。

（）4.门与门框之间的连接属于低副（）5.构件都是由若干个零件组成。

（）6.构件是运动的单元，而零件则是制造的单元。

（）7.高副比低副的承载能力大。

（）8.机构就是具有相对运动构件的组合。

（）9.车床的床鞍与导轨之间组成转动副。

（）三．术语解释1.机械2.机器3.机构4.运动副5.机械传动装置四．简答1.概述机器和机构的区别2.概述机械，机器，机构，构件，零件之间的关系。

3．概述低副与高副的区别4.概述构件与零件的区别5.机器的组成。

绪论习题答案一．选择题1A 2A 3C A 4A 5C 6A 7C 8C 9A二．判断1× 2√ 3× 4√ 5× 6√ 7× 8√ 9×三．术语解释1.机械：是机构与机器的总称。

2.机器：是人们根据使用要求而设计的一种执行机械运动的装置，其用来变换或传递能量，物料与信息，以代替或减轻人类的体力劳动和脑力劳动。

机械基础测试卷（螺旋传动、链传动、蜗杆传动）姓名___________________ 成绩___________________一、填空题(每格1分，共32分 )1.螺旋传动是利用______________________________来传递_____________和______________的一种机械传动，它可方便地把主动件的_______________运动转变为从动件的_____________运动。

2.普通螺旋传动所采用的螺纹以_______________为主。

3.滚珠丝杠常用的循环方式有___________、____________。

4．台虎钳属于____________________________的螺旋传动。

5.螺旋传动按摩擦的类型可以分为___________螺旋传动和__________螺旋传动。

6.链轮按直径不同有__________、__________、___________和__________四种。

7.链传动时磨损较快，磨损后链条节距会__________，甚至造成__________现象。

8.蜗杆传动的主动件是__________，用于传递____________________两轴之间的运动和转矩。

9.档蜗杆的头数为2时，蜗杆转动一周，涡轮转过__________个齿。

10.涡轮的转动方向的判断不仅与蜗杆的__________有关，还与蜗杆的__________有关。

11.蜗杆传动主要用于___________装置，在加工中心刀库换刀装置中得到广泛应用。

12. 链按用途分类：___________、______________和__________，其中最常用的是_____________。

13.根据加工方法的不同，普通援助蜗杆可分为：___________蜗杆、____________蜗杆和法向直廓蜗杆。

14.滚珠丝杠传动间隙的调整方法有： ____________、__________、____________。

《机械基础》单元测验试题二班级__________姓名________学号____一、填空题1、常用螺纹的牙型有_______、_______、_______和_______等。

2、螺纹连接防松，按其防松原理可分为防松、防松和防松。

3、普通螺旋传动机构的作用是把运动变为运动。

4、螺纹标记M30*2-L中，30是，2是，L是。

5、螺栓M24*1.5的螺纹为三线螺纹，该螺栓的导程为。

6、被连接件之一太厚，不便穿孔，需经常拆卸的场合，应用联接方式。

二、判断题1．一般情况下，螺母是左旋，配合的螺杆是右旋。

（）2．外螺纹的公称直径是指大径，内螺纹的公称直径是小径。

（）3．螺纹联接防松的根本问题在于要防止螺旋副的相对转动。

（）4．螺栓联接的主要失效形式为剪切和挤压破坏。

（）5．在螺母下装弹簧垫圈的作用是达到防松效果。

（）6、差动螺旋传动可以产生极小的位移，因此，可方便实现微量调节。

（）三、选择题1．当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能＿＿。

（A）好；（B）差；（C）相同；（D）不一定2．用于联接的螺纹牙型为三角形，这是因为三角形螺纹＿＿。

（A）牙根强度高，自锁性能好；（B）传动效率高；（C）防振性能好；（D）自锁性能差3．右图a中所示的螺纹为（）（A）单线左旋螺纹；（B）单线右旋螺纹；（C）双线左旋螺纹；（D）双线右旋螺纹4.受拉螺栓的断裂，最多发生在＿＿。

（A）靠近螺栓头的部位；（B）螺杆当中的部位；（C）螺纹收尾的部位；（D）靠近螺母支承面的螺纹部位5．对于联接用螺纹，主要要求联接可靠，自锁性能好，故常选用＿＿。

（A）升角小，单线三角形螺纹；（B）升角大，双线三角形螺纹；（C）开角小，单线梯形螺纹；（D）升角大，双线矩形螺纹6．用于薄壁零件联接的螺纹，应采用＿＿。

（A）三角形细牙螺纹；（B）梯形螺纹；（C）锯齿形螺纹；（D）多线的三角形粗牙螺纹7．在螺栓联接的结构设计中，被联接件与螺母和螺栓头接触表面处需要加工，这是为了＿＿。

《机械基础》测试卷二考试时间45分钟，总分100一、填空：（5、6题各3分，其余每空1分，共17分，答案填在题中的横线上）1、运动副是两构件__________而又能产生__ ____的_______连接。

2、V带传动中，带的线速度将影响传动能力和使用寿命，带速过高会________，带速过低会________，一般应限制在__________________范围内。

3、螺纹的公称直径是指它的_______。

4、螺纹联接的基本类型有___ _____，____ ____，___ _____，___ _____。

5、M12X1.5LH的含义是________ ____________。

6、Tr52 x 16(P8)-7H/7e的含义是_________________________________________________。

1.机床的主轴是属机器的传动部分。

（）2.摩擦轮传动可方便地实现变向、变速。

（）3.普通螺纹的牙型角是55°。

（）4.差动螺旋传动可以产生极小的位移，因此可实现微量调节。

（）5.两个互相配合螺纹，其旋向相同。

（）6.V带传递功率的能力，A型带最小，O型带最大。

（）7.凡带螺纹的零件，内外螺纹总是成对配合使用，而且它们的螺纹要素都必须完全一致。

8 、V带与平带一样，都是利用底面与带轮之间的摩擦力来传递动力的。

9、安装V带时，先将V带套上小带轮轮槽，然后在运动中套上大带轮。

10、通常将轮面较软的摩擦轮作主动轮来使用。

11 、为增强连接的紧密性，连接螺纹大多采用单线螺纹。

12 、普通内螺纹的公称直径是指螺纹顶径的的基本尺寸。

13、滚珠螺旋传动效率高，动作灵敏。

1.平带的交叉传动应用场合是（）A.两带轮轴线平行，转向相同B.两带轮轴线平时，转向相反C.两带轮轴线垂直相交2.带传动采用张紧轮的目的是（）A.减轻带的弹性滑动B.提高带的寿命C.改变带的运动方向D.调节带的初拉力3.管螺纹的公称直径是指（ ）A.大径B.小径C.中径D.管子的内径 4.下列各标记中，表示细牙普通螺纹的标记是（ ） A.M20-5H-20 B.M36×3-5g6g-L C.Tr40×7-7e 5.单向受力的螺旋传动机构广泛采用（ ）A.三角螺纹B.梯形螺纹C.矩形螺纹D.锯齿形螺纹 6.V 带的传动性能主要取决于（ ）A.抗拉体B.顶胶C.底胶D.包布层7.如图示的定期张紧装置，V 带传动应选择张紧轮的安装方式是（ ）；平动传动，应选择张紧轮的安装方式是（ ）。

——《机械基础》第五版第一到第六章题库题目部分（要求：1.填空、选择、判断、名词解释等不用写，只需理解和记背；2.计算题必须亲自在练习本上再做一遍）绪论一、填空1、机器是人们根据使用要求而设计制造的一种①的装置，用来变换或传递②、③与④，从而⑤人类的脑力和体力劳动。

2、机器的组成通常包括①、②、③和④。

3、低副是两构件作①接触的运动副。

按两构件的之间的相对运动特征可分为②、③和④。

4、高副是两构件之间作①接触的运动副。

按接触形式不同，高副通常分为②接触、③接触和④接触。

二、选择题1、下列可动联接中，其中哪一个是高副（）。

A、螺旋千斤顶中螺杆与螺母之间的运动副B、火车车轮与铁轨的运动副C、车床床鞍和导轨之间的运动副2、右图所示为（）的表示方法A 、转动副B 、移动副C高副3、通常用（）一词作为机器和机构的总称。

A 、机构B 、机器C、机械4、电动机属于机器的( )部分。

A 、执行B 、动力C、转动5、机器和机构的本质区别在于（）。

A 、是否做功或实现能量转换B 、是否由许多构件组合而成C、各构件间是否产生相对运动三、判断题（）1、构件是运动的单元，而零件则是制造的单元。

（）2、门与门框之间的连接属于低副。

（）3、如果不考虑做功或实现能量转换，只从结构和运动的观点看，机构和机器之间是没有区别的。

（）4、高副的承载能力比低副大。

四、名词解释及问答1、机构2、机械传动装置3、构件第一章带传动一、填空题1、带传动一般由①、②和③组成；根据工作原理不同，带传动可分为④型带传动和⑤型带传动两大类。

2、V带传动过载时，传动带会在带轮上①，可以防止②，起③作用。

3、V带按其截面尺寸大小共分①、②、③、④、⑤、⑥、⑦七种型号，其中⑧型传递载荷最大，⑨型传递载荷最小。

4、安装V带带轮时，两个带轮的轴线应相互①，两个带轮的轮槽的对称平面应②。

5、带传动常见的张紧方法有①和②。

6、V带是一种①接头的环形带，其横截面为②，工作面是与轮槽相接触的③，带与轮槽底面不接触。

高职《机械设计基础》螺纹联接与螺旋传动习题含答案机械设计基础学号：班级：姓名：螺纹联接与螺旋传动一、单项选择题 1 普通平键联结的主要用途是使轴与轮毂之间。

A 沿轴向固定并传递轴向力B 沿轴向可作相对滑动并具有导向作用C 沿周向固定并传递转矩D 安装与拆卸方便2 键的剖面尺寸通常是根据按标准选择。

A 传递转矩的大小B 传递功率的大小C 轮毂的长度D 轴的直径3 键的长度主要是根据来选择。

A 传递转矩的大小B 轮毂的长度C 轴的直径4 能够构成紧键联结的两种键是。

A 楔键和半圆键B 平键和切向键C 半圆键和切向键D 楔键和切向键5 楔键和，两者的接触面都具有1：100的斜度。

A 轴上键槽的底面B 轮毂上键槽的底面C 键槽的侧面6 楔键联结的主要缺点是。

A 键的斜面加工困难B 键安装时易损坏C 键装入键槽后，在轮毂中产生初应力D 轴和轴上的零件对中性差7 切向键联结的斜度是做在上。

A轮毂键槽的底面 B 轴的键槽底面 (3)一对键的接触面(4)键的侧面8 平键联结如不能满足强度条件要求时，可在轴上安装一对平键，使它们沿圆周相隔。

A 90oB 120oC 135oD 180o9 半圆键联结的主要优点是。

A 对轴的强度削弱较轻B 键槽的应力集中较小C 工艺性好，安装方便10 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能。

A. 好B. 差C. 相同D. 不一定11 用于连接的螺纹牙型为三角形，这是因为三角形螺纹。

A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差12 用于薄壁零件连接的螺纹，应采用。

A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹13 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓。

A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D. 既可能受剪切，也可能受挤压作用1机械设计基础14 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的倍。
