机械基础第二章螺旋传动-螺纹的代号标注

机械基础复习资料（螺旋传动）【复习要求】1.掌握螺纹的种类、应用和主要参数；2.正确识读螺纹标记；3.了解螺旋传动的应用形式；4.掌握差动螺旋传动移距的计算方法。

【知识网络】【知识精讲】一、螺纹种类及应用1.螺纹的定义：螺纹是指螺钉、螺栓、螺母和丝杠等零件的圆柱或锥面上，沿着螺旋线所形成的，具有相同剖面的连续凸起和沟槽。

2.螺纹的种类(见下表)。

3.螺纹旋向的判别方法：方法一：右手定则判别法。

伸出右手，掌心朝着自己的脸，四指指向与螺旋轴线方向一致，若大拇指的指向与螺旋线上升方向一致，则为右旋；反之，则为左旋。

方法二：轴线垂直判别法。

将螺旋轴线垂直水平位置放置，螺旋线右边高则为右旋，左边高即为左旋。

4.常用螺纹的牙型及应用特点(见下表)。

注 1.联接螺纹大多为三角形，且多用单线；2.普通细牙螺纹与普通粗牙螺纹相比，小径大，螺距小，升角小，强度高，自锁性能更好，对零件强度削弱较小，但易滑扣；二、普通螺纹的主要参数(见下表)注 1.螺纹的旋合长度是指两个互相配合的螺纹，沿螺纹轴线方向相互旋合部分的长度。

旋合长度分为三组：S(短)、N(中等)、L(长)；2.螺纹的大径、小径与顶径、底径是两组不同的概念。

三、螺纹代号与标记1.螺纹的代号：螺纹特征代号+螺纹尺寸代号2.螺纹的完整标记：螺纹代号+螺纹公差带代号+螺纹旋合长度代号3.各种螺纹的代号与标记(见下表)注 1.标记说明中的标记都为最完整的标记，实际中的标记视具体情况而定；2.用螺纹密封的管螺纹中代号Rc表示圆锥内螺纹、Rp表示圆柱内螺纹、R表示圆锥外螺纹；3.非螺纹密封的管螺纹的螺纹公差带代号对外螺纹分A、B级标记，对内螺纹则不标记。

四、螺旋传动的应用形式1.螺旋传动的定义：用内、外螺纹组成的螺旋副，传递运动和动力的传动装置。

2.螺旋传动的特点：螺旋传动可方便地将回转运动变为直线往复运动。

其结构简单，工作连续、平稳、承载能力大、传动精度高、磨损大、效率低。

机械基础习题册（第五版）参考答案劳动社会保障出版社绪论一、选择题二、判断题三、填空题1．机械传动常用机构轴系零件液压与气动2．信息3．动力部分执行部分传动部分控制部分4．制造单元5．高副6．滚动轮接触凸轮接触齿轮接触7．滑动大低不能8．机械运动变换传递代替或减轻四、术语解释1．机器——是人们根据使用要求而设计的一种执行机械运动的装置，其用来变换或传递能量、物料与信息，以代替或减轻人类的体力劳动和脑力劳动。

2．机构——具有确定相对运动的构件的组合。

3．运动副——两构件直接接触而又能产生一定形式相对运动的可动连接。

4．机械传动装置——用来传递运动和动力的机械装置称为机械传动装置。

五、应用题1．答：2．答：零件：螺钉、起重吊钩、缝纫机踏板、曲轴、构件：自行车链条机构：台虎钳、水泵、机器：车床、洗衣机、齿轮减速器、蒸汽机、3.答：动力部分：发动机传动部分：离合器、变速箱、传动轴、执行部分：车轮控制部分：方向盘、排挡杆、刹车、油门*4．答：略第一章带传动一、选择题二、判断题三、填空题1. 主动轮从动轮挠性带2. 摩擦型啮合型3. 摩擦力运动动力。

4. 打滑薄弱零件安全保护5. 无两侧面不接触。

6. 帘布芯绳芯包布顶胶抗拉体底胶7．Y、Z、A、B、C、D、E8．几何尺寸标记。

9．型号基准长度标准编号10．实心式腹板式孔板式轮辐式11．平行重合12．调整中心距安装张紧轮13．弧形凹形变直摩擦力传动能力14．SPZ SPA SPB SPC15.型号基准长度16．啮合带传动齿轮传动17．单面带双面带节距18. 仪表、仪器、机床、汽车、轻纺机械、石油机械 四、术语（标记）解释1．机构传动比-----机构中输入角速度与输出角速度的比值。

2．V 带中性层-----当V 带绕带轮弯曲时，其长度和宽度均保持不变的层面称为中性层。

3．V 带基准长度L d -----在规定的张紧力下，沿V 带中性层量得的周长，称为V 带基准长度。

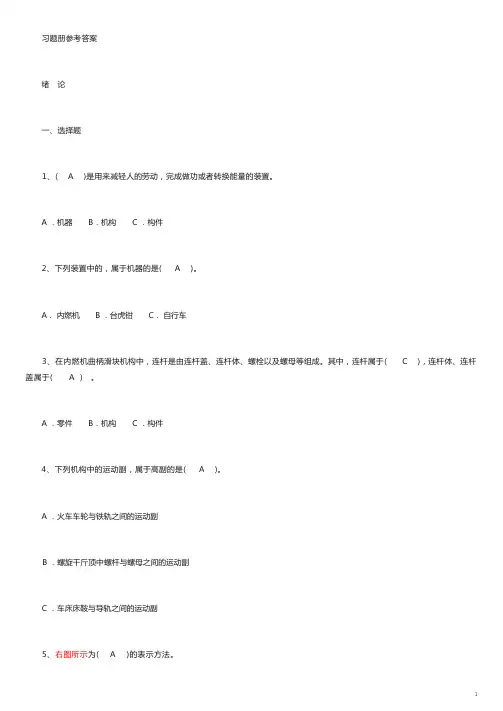

习题册参考答案绪论一、选择题1、( A )是用来减轻人的劳动，完成做功或者转换能量的装置。

A ．机器 B．机构 C ．构件2、下列装置中的，属于机器的是( A )。

A．内燃机 B ．台虎钳 C．自行车3、在内燃机曲柄滑块机构中，连杆是由连杆盖、连杆体、螺栓以及螺母等组成。

其中，连杆属于( C )，连杆体、连杆盖属于( A ) 。

A ．零件 B．机构 C ．构件4、下列机构中的运动副，属于高副的是( A )。

A ．火车车轮与铁轨之间的运动副B ．螺旋千斤顶中螺杆与螺母之间的运动副C ．车床床鞍与导轨之间的运动副5、右图所示为( A )的表示方法。

A．转动副 B ．高副 C．移动副6、( C )是用来变换无聊的机器。

A．电动机 B ．手机 C ．缝纫机7、金属切削机床的主轴、拖板属于机器的( A )。

A ．执行 B．传动 C ．动力8、通常用( C )一词作为机构和机器的总称。

A ．机构 B．机器 C ．机械9、电动机属于机器的( C ) 部分。

A ．执行 B．传动 C ．动力10、机构和机器的本质区别在于( A )。

A ．是否做功户实现能量转换B ．是否有许多构件组合而成C ．各构件间是否产生相对运动二、判断题1、( × )机构可以用于做功或转换能量。

2、( √ )高副能传递较复杂的运动。

3、( × )凸轮与从动杆之间的接触属于低副。

4、( √ )门与门框之间的连接属于低副。

5、( × )构件都是由若干个零件组成。

6、( √ )构件时运功的单元，而零件则是制造的单元。

7、( × )高副比低副的承载能力大。

8、( √ )机构就是具有相对运动构件的组合。

9、( × )车床的床鞍与导轨之间组成转动副。

10、( √ )如果不考虑做功或实现能量转换，只从结构和运动的观点来看，机构和机器之间是没有区别的。

三、填空题1、机械基础课程内容主要包括机械传动、常用机构、轴系零件和液压与气动方面的基础知识。

绪论1、构件是加工制造的单元,零件是运动的单元。

（）2、机构就是具有确定相对运动的构件的组合。

（）3、构件都是由若干个零件组成的( ）4、内燃机的连杆构件上的螺栓和螺母组成螺旋副.（）5、车床上的丝杠与螺母组成螺旋副。

( ）6、高副是点或线接触的运动副,所以承受载荷时单位面积压力较小。

（）7、齿轮机构中啮合的齿轮组成高副。

（）8、高副比低副的承载能力大。

( ）9、机构中所有运动副均为低副的机构称为低副机构。

（）10、机构中所有运动副均为高副的机构称为高副机构.（）11、构件只能由一个零件组成。

( ）12凸轮与从动杆之间的接触属于低副( ）1、我们把各部分之间具有确定的相对运动构件的组合称为（）。

A.机器B。

机构C。

机械D。

机床2、机床的主轴是机器的（）。

A.动力部分B。

工作部分C。

传动部分3、下列运动副中属于高副的是（）。

A.螺旋副接触B。

带与带轮接触C。

活塞与汽缸壁接触 D.凸轮接触4、下列运动副中属于低副的是（）。

A.齿轮啮合接触B。

凸轮接触 C. 螺旋副接触D。

滚动轮接触5、效率较低的运动副接触形式是（)。

A、齿轮接触B、凸轮接触C、螺旋面接触D、滚动轮接触6、钟表、仪表属于( ）.A.机器B。

零件C。

构件 D.机构7、所谓高副机构是指机构中的运动副( )。

A.均为低副 B。

至少有一个是高副 C.均为高副 D。

转动副8、螺杆与螺母组成（ )。

A.转动副 B。

移动副 C.螺旋副 D。

高副9. 机构和机器的本质区别在A是否做功或实现能量转换B是否由许多构件组合而成C各构件是否产生相对运动1、机器是执行的装置，用来变换或传递、与信息。

2 是机器与机构的总称。

3、一般机器是由部分、部分和部分部分四部分组成.4、构件是机构中的单元体。

6、按两构件的接触形式的不同，运动副可分为和。

7、现代工业中主要应用的传动方式有：传动、传动、传动和电气传动等四种。

9、按两构件的相对运动形式，低副分为、、。

10、齿轮的啮合属于副.第一章带传动1、属于啮合传动类的带传动是（）。

螺纹的种类、特点和应用种类螺纹代号特点应用紧固螺纹普通螺纹GB／T 192—1981M牙型角为60°，是联接螺纹的基本形式，牙根强度高，具有良好的自锁性能。

普通螺纹按螺距P不同分为粗牙和细牙两种，细牙螺纹小径比粗牙大，强度高，自锁性更好，但细牙螺纹不耐磨，易滑扣工程中应用最广泛，一般联接常采用粗牙螺纹，细牙螺纹多用于薄壁管件或承受振动冲击和变载荷的联接，还可用于轻载和精密的微调机构中的螺旋副管螺纹非螺纹密封的圆柱管螺纹GB／T 7307—1987G牙型角为55°，公称直径指管子内径，内、外螺纹公称牙型间没有间隙，螺纹副没有密封性，联接后需要有密封性时，可压紧螺纹副外的密封面，亦可在密封面间添加密封物通常用于压力低于1.5MPa的水、煤气管路，润滑及电线管路中，如旋塞阀、管接头及其他附件用螺纹密封的圆锥管螺纹GB／T 7306—1987R—圆锥外螺纹Rc—圆锥内螺纹RP—圆柱内螺纹牙型角为55°，公称直径指管子内径，螺纹分布在1∶16的圆锥管壁上。

它包括圆锥内螺纹与圆锥外螺纹和圆柱内螺纹与圆锥外螺纹两种联接形式。

必要时，允许在螺纹副内添加密封物，以保证联接的密封性通常用于高温、高压系统和润滑系统，如管子、管接头、旋塞、阀门及其他附件60°圆锥管螺纹GB／T 12716—1991NPT牙型角α=60º,其他与55º圆锥管螺纹相同用于汽车、拖拉机、航空机械、机床的燃料、油、水、气输送系统的管联接米制锥螺纹GB／T 1415—1992ZM用于依靠螺纹密封的联接螺纹(水、煤气管道用管螺纹除外)传动螺纹矩形螺纹牙型为正方形，牙型角α＝0°，牙厚为螺距的一半。

效率高，精确制造困难(为便于加工，可制成牙型角α＝10°)，螺纹副磨损后，间隙难以补偿与修复；对中精度低，牙根强度弱用于传动或传动螺旋传动螺纹梯形螺纹GB／T 5796.1－1986Tr牙型角α＝30°，螺纹副的大径和小径处，有相等的径向间隙。

章节名称螺纹连接及螺旋传动授课形式讲授课时3班级电气、机电教学目的了解螺纹的应用和分类、代号教学重点1、了解螺纹及主要参数；2、机械制造常用螺纹及螺纹联接的基本类型3、提高螺栓联接强度的措施4、螺旋传动的类型、特点及应用教学难点1、螺纹联接的预紧和防松手段2、螺栓联接的强度计算与校核辅助手段模型或多媒体辅助教学过程及说明;★教具演示并导入新课：（讲解相关理论知识）螺纹联接:利用螺纹零件将两个或两个以上的零件相对固定起来的联接。

螺旋传动:利用螺纹零件将回转运动变为直线运动，从而传递运动或动力的装置.一、螺纹的形成二、螺纹的类型1、按线数分在圆柱体上沿一条螺旋线切制的螺纹，称为单线螺纹。

也可沿二条、三条螺旋线分别切制出双线螺纹和三线螺纹。

单线螺纹主要用于联接，多线螺纹主要用于传动。

2、按螺旋线绕行方向按螺旋线绕行方向的不同，又有右旋螺纹和左旋螺纹之分。

通常采用右旋螺纹，左旋螺纹仅用于有特殊要求的场合。

3、位置分螺纹有外螺纹和内螺纹之分。

在圆柱体外表面上形成的螺纹，称为外螺纹，在圆孔的表面上形成的螺纹，称为内螺纹。

普通螺纹又有粗牙和细牙两种。

公称直径相同时，细牙螺纹的螺距小，升角小，自锁性好，螺杆强度较高，适用于受冲击、振动和变载荷的联接以及薄壁零件的联接。

细牙螺纹比粗牙螺纹的耐磨性差，不宜经常拆卸，故生产实践中广泛使用粗牙螺纹。

三、螺纹的主要参数螺纹的主要参数：(1)大径(d、D)——螺纹的最大直径。

对外螺纹是牙顶圆柱直径(d)，对内螺纹是牙底圆柱直径(D)。

标准规定大径为螺纹的公称直径。

(2)小径(d1、D1)——螺纹的最小直径。

对外螺纹是牙底圆柱直径(d1)，对内螺纹是牙顶圆柱直径(D1)。

(3)中径(d2、D2)——处于大径和小径之间的一个假想圆柱直径，该圆柱的母线位于牙型上凸起(牙)和沟槽(牙间)宽度相等处。

此假想圆柱称为中径圆柱。

(4)螺距(P)——在中径线上，相邻两牙在中径线上对应两点间的轴向距离。
