机械基础复习资料（螺旋传动）【复习要求】1.掌握螺纹的种类、应用和主要参数；2.正确识读螺纹标记；3.了解螺旋传动的应用形式；4.掌握差动螺旋传动移距的计算方法。

【知识网络】【知识精讲】一、螺纹种类及应用1.螺纹的定义：螺纹是指螺钉、螺栓、螺母和丝杠等零件的圆柱或锥面上，沿着螺旋线所形成的，具有相同剖面的连续凸起和沟槽。

2.螺纹的种类(见下表)。

3.螺纹旋向的判别方法：方法一：右手定则判别法。

伸出右手，掌心朝着自己的脸，四指指向与螺旋轴线方向一致，若大拇指的指向与螺旋线上升方向一致，则为右旋；反之，则为左旋。

方法二：轴线垂直判别法。

将螺旋轴线垂直水平位置放置，螺旋线右边高则为右旋，左边高即为左旋。

4.常用螺纹的牙型及应用特点(见下表)。

注 1.联接螺纹大多为三角形，且多用单线；2.普通细牙螺纹与普通粗牙螺纹相比，小径大，螺距小，升角小，强度高，自锁性能更好，对零件强度削弱较小，但易滑扣；二、普通螺纹的主要参数(见下表)注 1.螺纹的旋合长度是指两个互相配合的螺纹，沿螺纹轴线方向相互旋合部分的长度。

旋合长度分为三组：S(短)、N(中等)、L(长)；2.螺纹的大径、小径与顶径、底径是两组不同的概念。

三、螺纹代号与标记1.螺纹的代号：螺纹特征代号+螺纹尺寸代号2.螺纹的完整标记：螺纹代号+螺纹公差带代号+螺纹旋合长度代号3.各种螺纹的代号与标记(见下表)注 1.标记说明中的标记都为最完整的标记，实际中的标记视具体情况而定；2.用螺纹密封的管螺纹中代号Rc表示圆锥内螺纹、Rp表示圆柱内螺纹、R表示圆锥外螺纹；3.非螺纹密封的管螺纹的螺纹公差带代号对外螺纹分A、B级标记，对内螺纹则不标记。

四、螺旋传动的应用形式1.螺旋传动的定义：用内、外螺纹组成的螺旋副，传递运动和动力的传动装置。

2.螺旋传动的特点：螺旋传动可方便地将回转运动变为直线往复运动。

其结构简单，工作连续、平稳、承载能力大、传动精度高、磨损大、效率低。

第二节螺旋传动的应用形式一、螺旋传动的应用形式1.螺旋传动的定义：用内、外螺纹组成的螺旋副，传递运动和动力的传动装置。

2.螺旋传动的特点：螺旋传动可方便地将回转运动变为直线往复运动。

其结构简单，工作连续、平稳、承载能力大、传动精度高、磨损大、效率低。

3.常用的螺旋传动类型。

常用的螺旋活动类型有三种：普通螺旋传动、差动螺旋传动、滚珠螺旋传动。

(1)普通螺旋传动①定义：由螺杆和螺母组成的简单螺旋副。

②螺杆(或螺母)的移向判别方法：右手定则+左(右)手定则。

先用右手定则判别出螺纹的旋向(方法见前述)，再用左(右)手定则判断螺杆(螺母)的移向。

即伸出左手或右手(左旋用左手，右旋用右手)，弯曲四指方向与螺杆(或螺母)的旋转方向一致，则大拇指的指向(或大拇指指向的反方向)即为螺杆(或螺母)的移动方向。

注：应用形式中一、二两种情况，螺母或螺杆的移向与大拇指指向一致；三、四两种移向与大拇指指向相反。

应用此方法，移向、旋向及转向三向中只要知道任意两向，即可判断出第三向。

③螺母(或螺杆)的移动距离L=n·S=n·Z·P。

①定义：活动螺母与螺杆产生差动(即不一致)的螺旋传动机构。

②活动螺母的实际移动距离与移动方向：L＝n(Pa ±Pb)注计算公式中的“±”表示的含义是：当a、b两段螺旋旋向相同时取“-”，旋向相反时取“+”。

结果为“+”说明活动螺母的实际移动方向与a段螺旋中螺杆移动的方向相同；若为“-”则相反。

③差动螺旋传动的意义：可以产生极小位移，可方便地实现微量调节。

(3)滚珠螺旋传动①定义：螺纹面间的摩擦性质为滚动摩擦的传动装置。

它是一项新技术。

②组成：螺母、螺杆、滚珠、滚珠循环装置。

③传动特点：摩擦阻力小，传动效率高、运动稳定灵敏、结构复杂、成本高。

【教材全程导学】（课堂探析）例1 差动增速机构中，两段螺纹旋向应。

A．相反 B．相同 C．相同或相反 D．不能确定【思路分析】差动螺旋传动活动螺母的移距由公式：L＝N(Pha ±Phb)来求，同旋向取“－”，不同旋向取“＋”，则差动增速机构，旋向就相反。

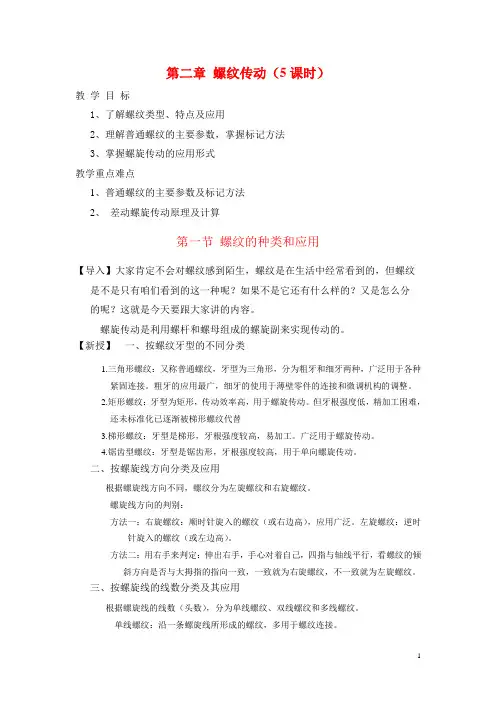

第二章螺纹传动（5课时）教学目标1、了解螺纹类型、特点及应用2、理解普通螺纹的主要参数，掌握标记方法3、掌握螺旋传动的应用形式教学重点难点1、普通螺纹的主要参数及标记方法2、差动螺旋传动原理及计算第一节螺纹的种类和应用【导入】大家肯定不会对螺纹感到陌生，螺纹是在生活中经常看到的，但螺纹是不是只有咱们看到的这一种呢？如果不是它还有什么样的？又是怎么分的呢？这就是今天要跟大家讲的内容。

螺旋传动是利用螺杆和螺母组成的螺旋副来实现传动的。

【新授】一、按螺纹牙型的不同分类1.三角形螺纹：又称普通螺纹，牙型为三角形，分为粗牙和细牙两种，广泛用于各种紧固连接。

粗牙的应用最广，细牙的使用于薄壁零件的连接和微调机构的调整。

2.矩形螺纹：牙型为矩形，传动效率高，用于螺旋传动。

但牙根强度低，精加工困难，还未标准化已逐渐被梯形螺纹代替3.梯形螺纹：牙型是梯形，牙根强度较高，易加工。

广泛用于螺旋传动。

4.锯齿型螺纹：牙型是锯齿形，牙根强度较高，用于单向螺旋传动。

二、按螺旋线方向分类及应用根据螺旋线方向不同，螺纹分为左旋螺纹和右旋螺纹。

螺旋线方向的判别：方法一：右旋螺纹：顺时针旋入的螺纹（或右边高），应用广泛。

左旋螺纹：逆时针旋入的螺纹（或左边高）。

方法二：用右手来判定：伸出右手，手心对着自己，四指与轴线平行，看螺纹的倾斜方向是否与大拇指的指向一致，一致就为右旋螺纹，不一致就为左旋螺纹。

三、按螺旋线的线数分类及其应用根据螺旋线的线数（头数），分为单线螺纹、双线螺纹和多线螺纹。

单线螺纹：沿一条螺旋线所形成的螺纹，多用于螺纹连接。

多线（双线）螺纹：沿两条或两条以上在轴向等距分布的螺旋线所形成的螺纹，多用于螺旋传动。

四、按螺旋线形成的表面分类根据螺旋线形成的表面，分为内螺纹和外螺纹。

第二节普通螺纹的主要参数【导入】上节课讲了那么多的螺纹，它们在加工的时候肯定要根据不同的尺寸加工，那么应该知道哪些尺寸呢？我们叫这些尺寸为螺纹的参数。

江苏省XY中等专业学校2022-2023-1教案编号：备课组别机械课程名称机械基础主备教师授课教师课题：§2-4螺旋传动教学目标1. 熟悉螺旋传动的种类及应用；2. 理解差动螺旋传动原理；3. 了解差动螺旋传动的计算；4. 熟悉滚珠螺旋传动特点及应用；重点螺旋传动工作原理；难点螺旋传动的计算方法；教法讲授法；研讨法；教学设备多媒体；教学环节教学活动内容及组织过程个案补充教学内容复习上讲内容：讲授新课：§2－4 螺旋传动螺旋副－组成运动副的两构件只能沿轴线作相对螺旋运动的运动副。

螺旋副属低副机构。

一、普通螺旋传动1．普通螺旋传动的形式（1）单动螺旋传动1）螺母固定不动，螺杆回转并作直线运动螺杆作回转运动的同时做上、下运动。

教学内容2）螺杆固定不动，螺母回转并作直线运动螺杆连接在底座上固定不动，螺母回转并作上升或下降的直线移动。

（2）双动螺旋传动1）螺杆回转，螺母作直线运动转动手柄，螺杆与手柄一起旋转，使活动钳身（螺母）作横向往复运动2）螺母回转，螺杆作直线运动螺母作回转运动，螺杆带动观察镜向上或向下移动。

2．普通螺旋传动运动方向的判定1）左旋螺纹用左手判断，右旋螺纹用右手判断。

2）弯曲四指，指向与螺杆或螺母回转方向相同。

3）大拇指与螺杆轴线方向一致。

4）若为单动，大拇指的指向即为螺杆或螺母的运动方向；若为双动，则与大拇指指向相反的方向即为螺杆或螺母的运动方向。

教学内容（1）单动螺旋传动（2）双动螺旋传动3．普通螺旋传动直线移动距离的计算L=NPhL——螺杆（螺母）移动距离，mm；N——回转周数，r；P h——螺纹导程，mm；例5：已知左旋双线螺杆的螺距为8 mm，若螺杆按图示方向回转两周，螺母移动多少距离？方向如何？环节教学内容二、差动螺旋传动差动螺旋传动：由在同一螺杆上具有两个不同导程（或旋向）的螺旋副组成的传动1．差动螺旋传动的种类2．差动螺旋传动螺母移动距离计算及方向判断3．差动螺旋传动的应用三、滚珠螺旋传动当螺杆或螺母转动时，滚动体在螺纹滚道内滚动，螺杆与螺母间为滚动摩擦。
