教案首页理解基本技术术语 分钟一、发动机的分类：挂图与实物演示发动机分类按照所用燃料按照冲程分 按照冷却方式按照气缸排列按照气缸数目汽油机 柴油机 四冲程内燃机 二冲程内燃机 水冷发动机 风冷发动机 单缸发动机 多缸发动机 单列式 双列式二、发动机专业术语：1.上止点 活塞顶部距离曲轴旋转中心最远极限位置，称为上止点。
2. 下止点 活塞顶部距离曲轴旋转中心最近极限位置，称为下止点。
3. 活塞行程 活塞从一个止点到另一个止点移动的距离，即上、下止点之间的距离称为活塞行程。
4. 曲柄半径 曲轴旋转中心到曲柄销中心之间的距离称为曲柄半径，5. 气缸工作容积（图1-2-5） 活塞从一个止点运动到另一个止点所扫过的容积，称为气缸工作容积。
一般用V h 表示：6. 气缸总容积（图1-2-7） 活塞位于下止点时，其顶部与气缸盖之间的容积称为气缸总容积。
V a 表示， V a ＝V c ＋V h7. 发动机排量 多缸发动机各气缸工作容积的总和，称为发动机排量V L 。
8. 压缩比它是气体压缩前的容积与气体压缩后的容积之比值，即气缸总容积与燃烧室容积之比称为压缩比。
一般用ε表示。
ch c c h c a V V 1V V V =V V +=+=ε 通常汽油机的压缩比为6～10，柴油机的压缩比较高，一般为16～22。
9. 工作循环每一个工作循环包括进气、压缩、作功和排气过程，即完成进气、压缩、作功和排气四个过程叫一个工作循环。
挂图与实 物演 示 活塞行程式曲柄半径燃烧室容积 工作容积 下止点上止点教案首页教学过程及时间分配教学内容教学方法课前组织5分钟新课导入提出问题（板书）10分钟理解基本技术术语分钟1、检查学生仪容仪表、胸牌佩带情况、填写教学日志2、讲述要求：纪律、卫生、学习方法、如何作笔记6、学习本节内容的目标1、发动机由机体组由什么零件构成？缸体、缸盖、缸垫、油底壳2、发动机缸体分为几种类型？1）气缸体一般式龙门式隧道式3、气缸套分为几种形式？气缸套干式气缸套湿式气缸套提示引导巡回检查提示引导学生展示（一）75分钟3）曲轴箱：气缸体下部用来安装曲轴的部位称为曲轴箱，曲轴箱分上曲轴箱和下曲轴箱。
3《汽车构造》电子教案-曲柄连杆机构教案章节一：曲柄连杆机构概述教学目标：1. 让学生了解曲柄连杆机构的作用和组成。
2. 让学生掌握曲柄连杆机构的工作原理。
教学内容：1. 曲柄连杆机构的作用：将往复直线运动转化为旋转运动，实现内燃机的做功。
2. 曲柄连杆机构的组成：曲轴、连杆、活塞、气缸、轴承等。
3. 曲柄连杆机构的工作原理：通过活塞在气缸内的往复直线运动，驱动连杆旋转，从而实现曲轴的旋转。
教学方法：1. 采用多媒体课件进行讲解，结合实物图片和动画演示。
2. 引导学生参与讨论，提问解答。
教学评价：1. 学生能准确描述曲柄连杆机构的作用和组成。
2. 学生能理解并解释曲柄连杆机构的工作原理。
教案章节二：曲轴的设计与制造教学目标：1. 让学生了解曲轴的设计要求和制造工艺。
2. 让学生掌握曲轴的结构特点和强度计算。
教学内容：1. 曲轴的设计要求：满足力学性能、耐磨性、疲劳强度等要求。
2. 曲轴的制造工艺：铸造、锻造、机械加工等。
3. 曲轴的结构特点：曲轴轴线、曲拐、曲柄等。
4. 曲轴的强度计算：扭转强度计算、弯曲强度计算。
教学方法：1. 采用多媒体课件进行讲解，结合图纸和实物图片。
2. 案例分析，让学生参与讨论。
教学评价：1. 学生能描述曲轴的设计要求和制造工艺。
2. 学生能分析曲轴的结构特点和强度计算。
教案章节三：连杆的设计与制造教学目标：1. 让学生了解连杆的设计要求和制造工艺。
2. 让学生掌握连杆的结构特点和强度计算。
教学内容：1. 连杆的设计要求：满足力学性能、耐磨性、疲劳强度等要求。
2. 连杆的制造工艺：铸造、锻造、机械加工等。
3. 连杆的结构特点：连杆小头、连杆大头、连杆身等。
4. 连杆的强度计算：扭转强度计算、弯曲强度计算。
教学方法：1. 采用多媒体课件进行讲解，结合图纸和实物图片。
2. 案例分析，让学生参与讨论。
教学评价：1. 学生能描述连杆的设计要求和制造工艺。
2. 学生能分析连杆的结构特点和强度计算。
二、曲柄连杆机构—教案教案4教学时数：2重点：机体组的构造分析、安装使用注意事项难点：机体组的构造难点突破方法：利用课件展示构造，并利用现场教学加深印象第二章曲柄连杆机构第一节概述一、功用1、把燃气作用在活塞顶上的力转变为曲轴的转矩。
2、把飞轮的旋转运动转化为活塞的往复直线运动。
教学方法：想一想，这二个功用分别通过哪些行程实现？（启发）结论：在作功行程中，曲柄连杆机构把活塞的往复运动转变成曲轴的旋转运动，对外输出动力，而在其他三个行程中，即进气、压缩、排气行程中又把曲轴的旋转运动转变成活塞的往复直线运动。

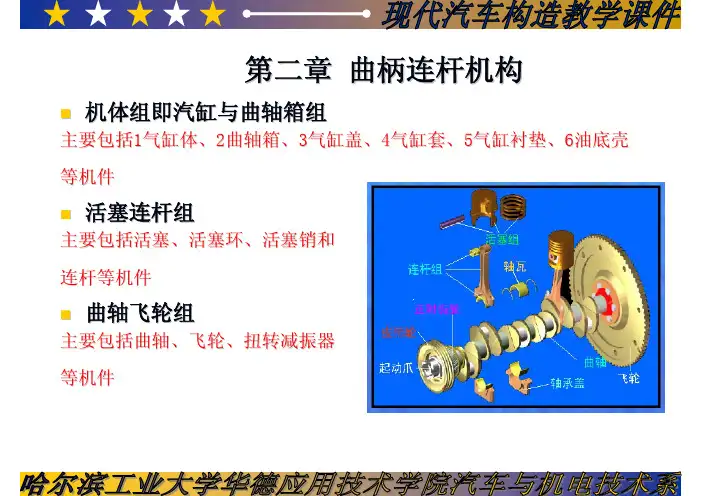

二、组成曲柄连杆机构的主要零件可以分为三组：机体组、活塞连杆组和曲轴飞轮组。
三、工作特点1、工作条件差（教学方法：通过工作原理分析得出结论：“三高：高温、高压、高速；而且受腐蚀性气体的作用。
”）2、受力大。
（教学方法：通过工作原简单分析说明）3、润滑困难。
（同上）四、受力分析主要承受气体作用力、往复惯性力、旋转离心力及机件摩擦力的作用。
这些力不断大小和方向不断发生变化，其作用效果可由曲——连机构对不同位置的受力进行分析得出。
教学方法：分析其中一个位置的受力，其余引导学生自主分析第二节机体组一、气缸体利用课件展示其基本构造，并对其不同部分的构造和作用进行分析1.气缸体形式（1）一般式：亦称元裙式（2）龙门式：亦称有裙式（3）隧道式：亦称整体式分别利用课件展示其基本构造，并对其特点进行分析，重点是将基本思路展示在课堂上，帮助学生在理解上基础上记忆。
2.气缸体冷却形式（1）水冷式（2）风冷式教学方法：通过课件展示，并分析其优缺点。
3.气缸的排列形式（1）直列式（2）双列式（V型）（3）对置式教学方法：利用课件演示4.气缸套（1）干式气缸套：外表面不与冷却水接触。
（课件展示）（2）湿式气缸套：外表面与冷却水直接接触。
（课件展示）1、气缸盖的功用（1）密封气缸（2）安装其他机构的零件3）组成进气道2、气缸盖的结构：一般用灰铸铁或铝合金铸造而成。
曲柄连杆机构构造任务一机体组学习目标1.掌握曲轴连杆机构作用与结构2.掌握机体组的结构。
3.掌握机体组组成部分的作用1.曲柄连杆机构功用：曲柄连杆机构是内燃机实现工作循环，完成能量转换的传动机构，用来传递力和改变运动方式。
工作中，曲柄连杆机构在作功行程中把活塞的往复运动转变成曲轴的旋转运动，对外输出动力，而在其他三个行程中，即进气、压缩、排气行程中又把曲轴的旋转运动转变成活塞的往复直线运动。
总的来说曲柄连杆机构主要是发动机借以产生并传递动力的机构。
通过它把燃料燃烧后发出的热能转变为机械能。
工作条件，发动机工作时，曲柄连杆机构直接与高温高压气体接触，曲轴的旋转速度又很高，活塞往复运动的速度相当大，同时与可燃混合气和燃烧废气接触，曲柄连杆机构还受到化学腐蚀作用，并且润滑困难。
可见，曲柄连杆机构的工作条件相当恶劣，它要承受高温、高压、高速和化学腐蚀。
2.曲柄连杆机构组成曲柄连杆机构的主要零件可以分为三部分，机体组、活塞连杆组和曲轴飞轮组等组成。
曲柄连杆机构3.机体组机体组是构成发动机的重要组成部分，是发动机各机构和各系统的安装基础，其内、外安装着发动机的所有主要零件和附件，承受各种载荷。
因此，机体必须要有足够的强度和刚度。
机体组主要由气缸体、曲轴箱、气缸盖和气缸垫、油底壳等零件组成。
机体组1）气缸体水冷发动机的气缸体和上曲轴箱常铸成一体，称为气缸体或曲轴箱。
按照气缸体的制造材料，可将气缸体分为铸铁气缸体和铝合金气缸体。
铝合金气缸体具有散热好、质量轻等优点被现代轿车发动机广泛采用。
气缸体上部的圆柱形空腔为气缸，气缸是活塞在起内部作往复运动的圆通状零件。
气缸体下半部为支承曲轴的曲轴箱，其内腔为曲轴运动的空间。
在气缸体内部铸有许多加强筋，冷却水套和润滑油道等。
气缸体应具有良好的刚性（不易变形和弯曲），即足够的强度和刚度，噪声、震动小，良好的冷却性能，输出功率髙时热传导性好。
良好的耐磨性能，即使活塞在高速运动的状态下也不会产生磨损。
教学目的：掌握曲柄连杆机构的组成、功用、主要零部件的构造及装配连接关系；熟悉曲柄连杆主要部件的检测方法，掌握曲柄连杆机构装配及调整方法。
重点和难点：掌握曲柄连杆机构的组成、功用、主要零部件的构造及气门间隙的调整方法。
教学方式：多媒体教学课时：14学时教学内容：2.1 概述功用及组成功用:压力能转换为机械能组成:机体组活塞连杆组曲轴飞轮组工作条件及受力分析条件:高温高压高速化学腐蚀受力:气体压力、惯性力、离心力、摩擦力、热应力。
产生：压缩拉伸弯曲扭转离心磨擦等2.2 机体组气缸体1、气缸体的功用安装、固定气缸套及其他机构的基础。
2、气缸体的型式整体式和分体式水冷式和风冷式整体式一般为水冷式，分体则为风冷式3、整体式气缸体类型：平分式、龙门式、隧道式4、气缸体的受力特点及材料特点：各种受力、热负荷、润滑条件差材料：优质合金铸铁、铸铝合金5、曲轴箱的密封气缸及气缸套1、气缸及气缸套的功用燃料燃烧实现能量转换的场所活塞运动的轨迹2、气缸的形式结合方式：整体式、单铸式冷却方式：风冷式、水冷式（干式和湿式）4、气缸的排列单列（直列）式、V形式、对置式5、气缸套的定位㈠干式缸套：不及冷却水接触，壁厚：1-3mm。
㈡湿式缸套：及冷却水接触，壁厚：5-9mm。
湿式缸套有：上支承定位带，下支承密封带，上及气缸套座紧配合。
优点及缺点气缸盖1、气缸盖的主要功用封闭气缸上部，并及活塞顶和气缸壁一起形成燃烧室。
2、气缸盖的构造进排气门座、气门导管、进排气通道结构分：单体式、块状式和整体式燃烧室1、燃烧室的主要功用燃烧混合气产生强大的压力能。
2、燃烧室的构造基本要求：㈠热量损失小、燃烧行程短。
㈡压缩冲程完成后，混合气能产生涡流，保证充分燃烧。
气缸垫1、气缸垫的工作要求①在高温高压作用下不易损坏；②耐热耐腐蚀；③有弹性，能密封；④卸装方便，能重复使用，寿命长。
2、气缸垫常见结构金属—石棉、金属—复合材料，纯金属3、油底壳发动机的支承二点支承;三点支承(前.后);四点支承.2.3 活塞连杆组活塞连杆组的组成：活塞、活塞环、活塞销、连杆活塞1、活塞的功用：将活塞顶的压力传到连杆，使曲轴产生旋转。
汽车发动机曲柄连杆机构
教案
一、课题：汽车发动机曲柄连杆机构
二、教学目的：
1、了解曲柄连杆机构的类型
2、掌握曲柄连杆机构的结构
3、明白曲柄连杆机构的工作原理
4、具备初步检修曲柄连杆机构的能力
三、课程类型：新课讲授（采用多媒体授课方式）
四、所用课时：4节课时
五、教学重点难点：
1、重点掌握曲柄连杆机构的结构和工作原理
2、难点是学会曲柄连杆机构的检修方法
六、教学过程：（详见本多媒体教学课件）
1、新课导入：采用实际案例引入（丰田花冠轿车曲柄连杆异响故障）
2、新课讲授：先播放视频，调动学生的学习兴趣，再选择PPT 进行讲解相关知识点。
七、作业布置：采用课堂“在线测试”方式进行测试和点评。
八、课程小结：
本课题的主要目的是要求同学们掌握曲柄机构的结构和工作原理，为将来从事汽车发动机曲柄连杆机构的维修打下坚实基础。
《汽车构造》电子教案-曲柄连杆机构教学目标：1. 了解曲柄连杆机构的作用和组成；2. 掌握曲柄连杆机构的工作原理；3. 能够分析并解决曲柄连杆机构相关问题。
教学重点：1. 曲柄连杆机构的组成；2. 曲柄连杆机构的工作原理。
教学难点：1. 曲柄连杆机构的工作原理；2. 曲柄连杆机构的设计与计算。
教学准备：1. PPT课件；2. 相关教材或参考资料；3. 教学视频或动画。
教学过程：一、导入（5分钟）1. 引导学生回顾上一节课的内容，了解内燃机的工作原理；2. 提问：曲柄连杆机构在汽车发动机中的作用是什么？二、曲柄连杆机构的组成（10分钟）1. 讲解曲柄连杆机构的组成，包括曲轴、连杆、活塞、轴承等部件；2. 展示曲柄连杆机构的结构图，让学生清晰地了解各个部件之间的关系；3. 分析各个部件的作用和功能。
三、曲柄连杆机构的工作原理（15分钟）1. 讲解曲柄连杆机构的工作原理，包括活塞的运动、曲轴的旋转等；2. 利用教学动画或视频，演示曲柄连杆机构的工作过程；3. 让学生通过实际操作，体验曲柄连杆机构的工作原理。
四、曲柄连杆机构的设计与计算（10分钟）1. 讲解曲柄连杆机构的设计与计算方法，包括曲轴的直径、连杆的长度等；2. 引导学生通过实例，分析并计算曲柄连杆机构的相关参数；3. 讨论曲柄连杆机构设计中的注意事项。
2. 提出拓展问题，引导学生进一步深入学习曲柄连杆机构的相关知识。
教学反思：本节课通过讲解、演示和实际操作，使学生了解了曲柄连杆机构的组成、工作原理和设计方法。
在教学过程中，要注意引导学生积极参与，提高学生的动手能力和思维能力。
也要注重理论与实际应用相结合，让学生更好地掌握曲柄连杆机构的相关知识。
六、曲柄连杆机构的应用案例分析（10分钟）1. 讲解曲柄连杆机构在汽车发动机中的应用案例，如往复式压缩机、发动机的点火系统等；2. 分析这些应用案例中曲柄连杆机构的作用和工作原理；3. 让学生通过实例，了解曲柄连杆机构在不同设备中的应用和重要性。
