ZD道岔准则化检修作业程序

ZD6型电动转辙机检修作业程序及技术标准序号项目检修内容及技术标准1 登记按《铁路技术管理规程》(简称《技规》)第305条、《行车组织规则》(简称《行规》)第一章第二条及作业标准化要求认真做好登记工作。

如使用手摇把，需向车站值班员申请并登记。

2 现场联系 (1)向电务值班人员或车站值班员联系，互试电话，讲清作业地点、道岔号码及工作内容。

(2)与室内联系，扳动道岔，现场核对号码正确。

注意事项：联系用语要简单明了，影响使用时应征得同意后要点进行。

3 道岔安装装置检修 (1)角钢安装装置方正，无裂纹，螺栓紧固，角钢外侧不与地面接触。

(2)转辙机壳无裂损，蛇管完好无脱落，加锁良好，固定螺栓紧固。

(3)尖轨与基本轨开程，直尖轨应大于142mm，曲尖轨应大于152mm，AT型应为176～180mm，复式交分道岔心轨应大于90mm，可动心轨应大于110 mm，正线道岔刨切点开程不小于60mm，基本轨内侧无影响密贴的肥边。

(4)尖轨爬行不超过20mm，单根尖轨前后串动之和不超过10mm。

(5)各杆与基本轨相垂直不磨卡，尖端杆撑紧起作用，绝缘良好，各丝扣余量不小于10mm，密贴杆空动游间不小于5mm，防松铁线完整，销孔磨耗不大于1mm，开口销齐全完好，各部机械无老伤裂纹，螺帽紧固。

(6)主、副表示杆连接螺栓不松动(除方钢表示杆外)，连接铁固定良好，后盖紧固，表示杆缺口标记(刻度)无变化，防尘罩与各部不磨卡，罩上定位标记清晰。

注意事项：间距应符合1465mm或1445mm，AT型为1 495mm。

4 转辙机内部检修 (1)目动开团器：①动、表接点采用高强度接点组，安装紧固，接触良好，接点片无严重磨损，压力适当，胶木无裂纹。

配线整齐，无断股，线头无松动。

②速动爪与速动片应有间隙，解锁时为0.3～1 mm，锁闭时为1～3mm。

滚动轴不松动，传动中应在启动片上滚动，落下后不打底，距启动片缺口底部不小于0.5mm。

③拉簧作用良好，在动作杆和表示杆正常出入时，动接点在静接点组内迅速转接并带动检查柱上升或落下。

工作前准备：1、工具、材料、仪表2、登记、联系日常养护：一、箱盒外部检查1、箱盒无破损，蛇管、防盗加锁装置良好。

2、硬面整洁无异物，基础倾斜度不超过10mm，箱盒低距地面不少于150mm，排水良好。

3、螺丝油润、紧固、满帽。

4、设备名称及标志清晰正确，粘贴牢固。

二、转辙机外部检查1、防护罩无破损无损伤，固定装置良好，加锁装置良好。

2、固定螺丝油润、紧固、满帽。

3、表示（锁闭）杆缺口标记物变化。

三、安装装置外部检查1、安装装置的紧固件，开口销、连接销、表示杆、动作杆螺丝齐全，不松动。

放松措施良好，开口销角度应在60度到120度之间，两劈开角度基本一致。

2、转换设备中的各种传动拉杆、表示杆及导管的螺纹部分的内外调整余量不小于10mm，表示杆的销孔抗动量不大于0.5mm，其余杆件的销孔抗动量不大于1mm。

连接杆锈蚀或磨耗减少量不得超过1/10。

3、密贴调整杆的空动距离不小于5mm。

4、动作杆，表示杆及安装装置的各种连接销摩擦面应油润。

5、穿越轨低的各种杆件距轨低的距离不小于10mm、距石渣的距离不小于20mm。

基础角钢下部不得与石渣磨卡。

6、安装装置及各部绝缘管、垫完整无损。

防松铁捆绑线作用良好。

7、防松措施良好。

四、道岔状况检查1、设备无外界干扰和异状，尖轨和基本轨之间无异物。

2、滑床板无锈蚀，油润、光滑，吊板不超限。

3、密贴调整杆、表示杆、尖端杆、第一连接杆、与直股基本轨垂直，垂直偏差不大于20mm。

4、各杆件两端与直股基本轨直线的偏差均不大于20mm。

电动机机壳纵侧面与直股基本轨垂直，垂直偏差不大于10mm。

各种道岔拉杆，其水平方向的两端高低偏差不大于5mm。

5、检查表示缺口。

ZD6-A、D、E、F、G、H、K型为1.5+_0.5mm6、扳动试验2mm锁闭，4mm不锁闭。

集中检修一、箱盒内部检查1、箱盒内部清洁，防尘、防潮设施良好，铭牌齐全、正确，字迹清楚。

2、螺丝紧固，备用螺帽齐全，配线良好整齐绑扎牢固，无破皮及混线可能，焊点焊接良好。

ZDJ9道岔巡检作业指导书
1.目的：通过信号工的检修，对ZD（J）9道岔的电气和机械性能按作业标准进行检查后，确保在一定的时间周期内，ZD（J）9道岔各项性能符合符合行车安全的要求。

2.适用范围：车站与区间信号工岗位。

3.作业内容：
3.1检查道岔密贴和肥边情况，各部件无破损，尖轨、基本轨、心轨、翼轨竖切部分无肥边，尖轨无离隙、翘头、拱背。

3.2检查安装装置有无损伤。

3.3检查表示杆是否变形（错位/张口），缺口有无变化。

3.4检查设备有无外界干扰，检查加锁装置是否良好。

3.5检查箱盒是否有破损、漏水，防尘罩安装良好。

3.6检查基础无破损，粉饰良好。

3.7检查外部螺栓是否松动，开口销是否齐全、开口是否标准；引入管安装良好。

3.8基础面、设备外部清扫、注油。

3.9滑床板清扫、涂油。

3.10扳动试验。

3.11安装装置及各连接杆绝缘检查。

3.12表示杆及转辙机动作杆与锁闭杆、连接杆油润良好，无锈蚀。

3.13转辙机动作杆与锁闭杆、连接杆在一条直线上，锁闭杆与锁框不别劲。

3.14锁钩锁闭良好，不别劲。

锁钩、锁钩连接轴、锁闭杆及锁闭铁应保持清洁、油润，无锈蚀，锁钩与锁钩连接轴横向滑动良好，机外各部注油、润滑。

4.作业材料、工具：
5.检修作业程序。

ZD6转辙机检修流程一、道岔外观检查（1）外部螺丝1、硬化面完整无破损，道岔宏观方正，基础完整，不倾斜；2、防尘罩状态良好，与各部不磨卡，标记清晰；3、道岔安装装置螺丝紧固（手锤、300mm活扳）4、角钢螺丝紧固（手锤、300mm活扳手）；5、尖端杆、动作杆、表示杆、第一连接杆螺丝紧固、防松措施良好、开口销齐全，劈开角度60-90°（手锤、300mm 活扳手）；6、尖端杆、动作杆、表示杆作用良好，各调整丝扣余量不小于10mm ；7、动作杆框动量小于1mm，表示杆框动量小于0.5mm，空动距离大于5mm8、转辙机外部螺丝紧固（一字、十字螺丝刀、300mm 活扳手）9、电缆盒外部螺丝紧固（300mm活扳手、6mm套筒）（2）道岔方正测量1、电动转辙机机壳纵侧面的两端与直股基本轨垂直距离的偏差不大于10mm（钢卷尺）；2、动作杆、表示杆距轨底的距离不小于10mm，距离石蹅不小于20mm（钢卷尺）；3、道岔安装方正，密贴调整杆，表示杆，尖端杆，第一连接杆与直股基本轨相垂直，各杆的两端间与直股基本轨垂直线的偏差均不大于20mm（方尺、钢卷尺）；4、各种道岔拉杆，其水平方向的两端高低偏差不大于5mm（以两基本轨工作面为基准）（方尺、钢卷尺）；5、开程达标（43kg、50kg的9号，12号道岔开程为142-152mm，60kg的12号双机牵引道岔，第一牵引点开程为176-180mm,第二牵引点开程为75-80mm）（钢卷尺）；（3）清扫、注油1、机外各部螺丝，销轴等部位注油；2、设备表面，各活动部分，各杆件螺丝丝扣清扫注油（棉纱、钢丝刷）；3、滑床板清扫，涂油（棉纱、钢丝刷）；（4）道岔搬动外部观察1、道岔尖轨与基本轨间无影响转辙设备转换的杂物2、无影响道岔转化的滑痕3、道岔定反位尖轨与基本轨、翼轨的竖切部分密贴无过大肥边4、丁铁与基本轨之间间隙小于1.5mm，且不顶死，滑床板无连续3块以上掉板（塞尺）5、尖轨爬行不超标，爬行不大于20mm6、尖轨无翘头、弓背等病害（塞尺）7、道岔定反位宏观密贴良好，扳动时无卡阻，尖轨无反弹，道岔在转换过程中无异状，声音无异常，基本轨无横移现象。

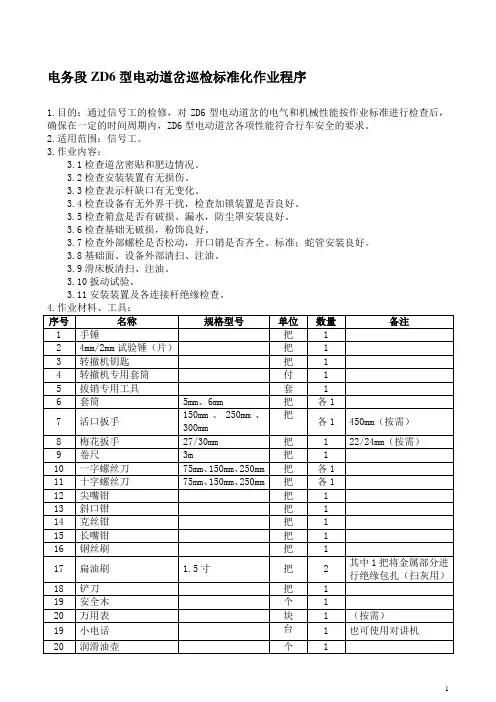

电务段ZD6型电动道岔巡检标准化作业程序1.目的：通过信号工的检修，对ZD6型电动道岔的电气和机械性能按作业标准进行检查后，确保在一定的时间周期内，ZD6型电动道岔各项性能符合行车安全的要求。

2.适用范围：信号工。

3.作业内容：3.1检查道岔密贴和肥边情况。

3.2检查安装装置有无损伤。

3.3检查表示杆缺口有无变化。

3.4检查设备有无外界干扰，检查加锁装置是否良好。

3.5检查箱盒是否有破损、漏水，防尘罩安装良好。

3.6检查基础无破损，粉饰良好。

3.7检查外部螺栓是否松动，开口销是否齐全、标准；蛇管安装良好。

3.8基础面、设备外部清扫、注油。

3.9滑床板清扫、注油。

3.10扳动试验。

3.11安装装置及各连接杆绝缘检查。

登记6.1驻站防护员上岗时，应佩戴防护员标志，严禁从事与防护无关的其他工作。

驻站防护员应在室外作业人员出发前到岗，并与安全防护员和作业人员试验通信工具良好。

作业人员出发后应随时预报列车运行情况，确保作业人员途中安全。

6.2驻站防护员在担当值台防护期间，必须掌握室外各组作业地点和内容，应随时与车站值班员保持联系，准确掌握列车运行情况，及时向安全防护员和作业人员预告（三预告）列车邻站闭塞、邻站出发和列车达到距作业点规定的防护距离。

当列车到达距作业点规定的防护距离时，立即通知安全防护员要求作业人员下道避车，在列车通过作业点前仍需随时向安全防护员和作业人员通报列车运行情况。

6.3.安全防护员上岗时，必须按规定穿戴劳动安全防护用品，佩戴防护员标志，携带通信工具（维修小电话、对讲机），并与驻站防护员试验通信联络工具良好，确保通信畅通。

6.4室外作业人员应按规定穿戴劳动防护用品，带齐防护用具，正确使用防护用具，禁止在线路上接打手机；在站内作业时要加强了望，注意列车运行；在线路上行走或作业时，应不断前后了望；在复线区间，应迎着列车运行方向行走；禁止在邻线和两线中间躲避列车。

6.5室外作业人员作业前，必须明确安全避车地点的具体位置、了解安全避车地点与作业区域的距离，确保下道避车安全。

ZD9-S道岔集中检修作业指导书作业前准备作业指导书目的指导现场作业人员对ZD9-S道岔进行集中检修作业适用范围ZD9-S复式交分道岔转辙机及安装装置维修周期按《维规》周期作业条件1.作业按规定级别进行提报、安排、审核。

2.作业计划内容具体，影响范围清楚。

不得超过天窗作业范围。

3.检修工作量与人员安排、天窗计划时间匹配（2人为一组，作业量不得超过1-4台转辙机）。

4.监测分析、防护员安排到位，人员资质符合要求。

5.作业风险控制措施和该作业内容一致，特殊电路等风险研判得当、具体。

6.作业手续齐全，派工单领取签认。

7.作业仪表、工具、材料准备到位。

安全风险1.遇夜间、不良天气，作业视线不好时，易造成人身伤害。

2.清扫滑床板、道岔调整过程，夹伤手脚。

3.上道后人员、机具侵入邻线；列车接近，下道不及时，挡停列车。

4.误动防护道岔、条件侵限道岔、上下行线的渡线道岔，正在使用道岔断表示。

5.作业完毕后未加锁，安全接点断开造成故障。

6.防尘罩防吸挂不良，挂碰列车。

防控措施1.加强室内外联系，作业中注意人身安全自我保护。

加强3-5分钟联系制度，确保联系畅通，防护中断，必须立即下道避车。

2.线路上行走或作业，加强前后瞭望，禁止接打手机，禁止在两线中间躲避列车。

3.手、脚不能置于尖、基轨之间。

道岔检修时断开安全接点，清扫时，放置安全木楔，防止造成误扳道岔造成人员手脚夹伤。

4.列车接近时，及时下道立岗排队接车，拉好防护安全警示带。

5.点前会重点强调防护道岔、条件侵限道岔、上下行线的渡线道岔的关键事项。

6.作业完毕，检查挂锁加装良好，道岔扳动试验良好，做到“三不动，三不离”。

7.确认防尘罩防吸挂加装良好，无遗留隐患。

作业工具仪表（1）：数字移频表工具（28）：0.75KG手锤、活动扳手（150mm、250mm、300mm、450mm）、梅花扳手（17/19、27/30mm）、平口螺丝刀（75mm、150mm、250mm）、十字螺丝刀（75mm、150mm、250mm）、万可端子插针、尖嘴钳、斜口钳、克丝钳、长嘴钳、卷尺、塞尺，钢丝刷、毛刷（20mm）、铲刀、安全木楔，道岔专用钥匙、开箱钥匙、缺口卡尺、表示接点擦拭竹片、夜间作业需携带照明灯、头灯，机油喷壶、扁油刷（40mm）、小油壶、油桶，对讲机。

（四）自动开闭器1.自动开闭器各部件及绝缘座安装牢固，完整无裂损，动作正常无卡阻。

2.接点罩完整无裂损，接点及接点环干净，拐肘轴开口销完整，连接销无脱落可能，拉簧弹力适当，作用良好。

3.动接点不松动，接点片不弯曲、不扭斜，辅助片作用良好；接点片磨耗不得超过厚度的1/2，接点接触良好，接触深度不少于4mm，速动爪落下前，动接点在静接点内有窜动时亦应保证接点接触深度不少于2mm。

4.速动爪与速动片的间隙：在解锁时不少于0.2mm，锁闭时为1—3mm。

5.速动片的轴向窜动，应保证速动爪滑轮与滑面的接触量不少于2mm，转辙机在转动中速动片不得提前转动。

6.速动爪的滚轮在传动中。

应在速动片上滚动，落下后不得与启动片缺口底部相碰。

（五）表示杆、动作杆、移位接触器。

1.表示杆平、正、直、无锈蚀。

2.主付销定期抽出检查良好，固定良好，顶杆动作正常。

3.锁闭齿轮园弧与动作齿条削尖齿园弧应吻合，无明显磨耗，接触面不小于50%。

4.移位接触器安装牢固无裂损，作用良好。

5.顶杆与触头间隙为1.5mm时，接点不应断开，用2.5mm垫片试验或用备用销带动道岔试验时，接点应断开，非经人工恢复不得接通电路。

挤切销按规定周期更换四转辙机内检修（六）接插件及配线1.配线整齐、无伤痕并固定良好，各部螺丝紧固、线头不松动、无混线可能，色标不移位。

2.接插件安装牢固，防松装置作用良好，线头无损伤。

3.引线孔堵塞严密。

（二）、ZD6型电动转辙机道岔天窗外检修作业程序及质量标准1、ZD6型电动转辙机道岔天窗外检修作业程序图一、材料：白绸布、棉纱、各种开口销、1.6mm铁扎线、机油。

二、工具：维修电话、万用表、钥匙、活口扳手、长把夹钳、手锤、钢丝刷、扁毛刷、4mm试验片、1.5mm、2.5mm试验片、克丝钳、尖嘴钳、套筒、大小螺丝刀一套、专用工具。

2、ZD6型电动转辙机道岔天窗外检修作业程序及质量标准程序项目检修内容及质量标准备注一联系与信号值台人员联系二外部检查安装装置角钢安装方正，无裂纹、损伤、无严重锈蚀，各部螺丝紧固，吊铁吻合基本轨。

ZDJ9道岔道岔检修作业指导书1 检修准备预测预判。

通过信号集中监测等手段，对被检道岔进行调阅分析（图一），针对可能存在的问题，提出检修要求。

图一1.2 派班会。

明确检修作业负责人、室内外防护员、作业时间、地点、检修要求和安全预判及安全讲话。

1.3 工具及仪表准备。

联络工具、照明灯、手摇把、手锤、扳手、克丝钳、尖嘴钳、长嘴钳、套筒扳手、螺丝刀、刮刀、直钢尺（钢卷尺）、密贴检查片、道岔钥匙、开箱钥匙、安全木、防护员防护用具、万用表等。

1.4 材料准备：机油、棉纱、1.0和1.6T防松铁丝、各种规格开口销、各种调整插片、接点擦拭麂皮，不同规格的螺丝若干等。

2 道岔检修作业流程做到一看、二扳、三测量、四检修、五复验。

2.1 一看：看五项内容确认室内外道岔一致性后，看：一转辙机是否方正；二各类杆件是否平直、与工务枕木平行；三各类螺丝紧固、防松扎线、开口销齐全；四各类箱盒、机壳标识齐全、无损伤裂纹、引线无脱落；五外部是否有影响设备正常使用的杂物（如石碴、辊轮、工务防跳器、顶铁是否脱落、废弃物等）。

2.2 二扳：观察扳动过程打开转辙机、密检器外壳，观察道岔扳动过程中三项内容：一是解锁、转换和锁闭过程是否动作顺畅；二是检查有否杆件别卡和销孔旷量过大和密检器动作。

2.3 三测量：测量五项标准一是道岔各牵引点开程是否符合标准（图二）:非提速道岔开程测试方法与外锁闭道岔开程测试方法相一致图二二是各部位锁闭量、空动距离（游间）是否符合标准（图三）：图三三是不同厚度的试验棒（铁）检查道岔密贴是否良好（图四）：图四四是完成相关电特性测试。

2.4 四检修：检修9个步骤（检查项目可同时进行，无顺序要求）⒈箱盒、转辙机、密检器内部检查。

⒉申请摇动道岔检查摇动过程的状态。

⒊道岔开程、密贴、表示缺口、锁闭量、锁闭框、锁轴等按需调整。

⒋安装装置、杆件、轨距杆绝缘检查。

⒌各部螺丝紧固，弹垫作用良好，销孔旷量不超标。

⒍自动开闭器、密检器动静接点表面擦试。

标准化检修作业程序（道岔）一、检修前准备：检修前确认防护人员及检修人员精神状态良好。

联系登记：室内电务检修人员于天窗点前30分钟到车站在《行车设备检查登记簿》内办理登记要点手续。

天窗集中修联系登记模式：X月X日X时X分：根据维修计划，X月X日X时X分至X时X分，检修XX设备（道岔、轨道、信号机），影响XX设备接发列车及调车作业。

实际给点时间X时X分至X时X分调度命令号XX号电务：XX车站：XX消记模式：X月X日X时X分：XX设备检修完毕，试验良好，恢复XX设备接发列车及调车作业。

调度命令号XX号电务：XX车站：XX室外作业人员：（1）检修人员应实行双人双岗作业并指定现场防护员，严禁单人上道作业。

（2）检修人员上道作业前应再次确认检修内容、影响范围并相互检查各类防护用品穿戴是否整齐、规范。

（3）检查通信工具是否良好、并与室内防护人员、其他小组相互呼叫保证室内外检修人员呼叫畅通。

（4）严把安全关，检修者应清楚有关人身安全注意事项和检修设备的关键及作业程序。

二、工器具材料准备：1.工器具准备：对讲机、万用表、手摇把、250mm扳手、300mm扳手、30/32#（27/30）梅花扳手、1把毛刷、手锤、钢丝刷、鹰嘴钳、尖嘴钳、一字螺丝刀、十字螺丝刀、2/4MM板、5米盒尺、道岔钥匙、转辙机专用工具、4#、6#、8#套筒、管钳2.材料准备：棉纱、白布、机油、1.0铁丝、各类开口销、螺母、垫片要求：将工具包与材料包一放置到电缆盒基础处三、检修程序及内容1、登记室内防护人员按规定在《行车设备检查登记薄》内登记，所检修设备的名称、要点时间、影响范围要登记清楚。

2、现场检修联系（1）现场作业人员与室内值台人员联系，讲清作业地点、道岔号及工作内容。

（2）往返板动道岔，现场核对道岔号正确无误。

联系用语要简单明了，相互复诵3. 外观检修内容（1）转辙机外观部分a.设备名称及定位标志清晰正确。

加锁装置良好。

b.转辙机外壳、底座无裂纹，安装牢固，各部螺丝紧固并满帽, 袖套不松动，清扫并注油（2）电缆盒外观部分a.箱盒无破损无裂纹，油饰良好，蛇管安装良好不破损，不断裂。

道岔集中检修标准化
道岔集中检修标准化包括以下步骤：
1. 一看：
道岔一致性确认：核对道岔号码，与计划作业道岔的一致性进行确认。

硬面化、基础、电缆、蛇管检查：电缆箱盒无裂纹，油饰加锁均良好，蛇管完好不脱落；箱盒基础无影响强度的裂纹，不倾斜；信号电缆不外露；设备周围的硬面化清洁、无杂草。

防尘（防水）装置、标识、机壳外观检查。

各部螺栓紧固及外部影响检查：并帽、开口销、防松扎线、弹垫齐全，作用良好；外部是否有影响设备正常使用的杂物（如石渣、顶铁是否脱落、废弃物等）检查。

2. 二检：
转辙机内部检修：开盖，锁具开合、密封状态检查；转辙机锁具开合灵活，机内密封良好；机内总体外观检查，螺丝紧固检查。

摩擦带与内齿轮伸出部分是否清洁无油污，调整弹簧各圈间隙不少于。

挡栓不旷动，移位器顶杆与触头间隙为。

遮断器通断灵活，打入深度适当，接触良好。

动作杆在圆孔套的旷量不大于1mm。

结合部状态检查：密贴检查、肥边检查；用塞尺自尖轨尖端顺滑至后部刨切点，检查密贴状态良好；尖轨、基本轨无明显影响密贴的肥边。

尖轨吊空、滑床板等状态检查：滑床板作用良好、不松脱，滑床板空吊连续不超过三块，无脱焊、断裂、塌陷、凹槽、侧斜，尖轨无严重翘头、外翻。

尖轨爬行观测：观测工务框架方正，尖轨、基本轨爬行量不超过20mm。

顶铁、间隔铁观测：顶铁、间隔铁、轨撑、轨距块作用良好，间隔铁螺丝松紧适宜，结合部无“三道缝”等工务不良情况，顶铁与轨腰的间隙不应大于且间隙均匀。

通过以上步骤的标准化操作，可以有效提高道岔检修的效率和安全性，确保铁路运输的正常运行。

ZD7驼峰快速道岔检修作业指导书1 检修准备1.1 预测预判。

通过信号集中监测等手段，对被检道岔动作电流曲线进行调阅分析（图一），通过查询道岔动作时间，综合分析道岔可能存在的问题，提出检修要求。

ZD7-C型转辙机动作电流曲线图一1.2 派班会。

明确检修作业负责人、室内外防护员、作业时间、地点、检修要求和安全预判及安全讲话。

1.3 工具及仪表准备。

联络工具、夜间照明灯、手摇把、手锤、扳手、克丝钳、尖嘴钳、长嘴钳、套筒扳手、螺丝刀、刮刀、直钢尺（钢卷尺）、密贴检查片、道岔钥匙、开箱钥匙、安全木、防护员防护用具、万用表等。

1.4 材料准备：机油、棉纱、1.6mm防松铁丝、各种规格开口销、接点擦拭麂皮（白市布），不同规格的螺丝若干等。

2 道岔检修作业流程做到一看、二扳、三测量、四检修、五复验。

2.1 一看：看五项内容确认室内外道岔一致性后，看：一转辙机是否方正；二各类杆件是否平直、与工务枕木平行；三各类螺丝紧固、防松扎线、开口销齐全；四各类箱盒、机壳标识齐全、无损伤裂纹、引线无脱落；五外部是否有影响设备正常使用的杂物（如石碴、顶铁是否脱落、废弃物等）。

2.2 二扳：观察扳动过程打开转辙机外壳，观察道岔扳动过程中三项内容：一是解锁、转换和锁闭过程是否动作顺畅；二是电机碳刷间无地过大火花；三是检查有否杆件别卡和销孔旷量过大。

2.3 三测量：测量五项标准一是道岔牵引点开程是否符合标准（图二）：图二道岔开程测量测量时，人站于道心，使用直钢尺水平放置于斥离尖轨上沿，支顶于基本轨（低于钢轨面16mm）,此时斥离尖轨内侧边缘上直钢尺上的读数即为开程。

二是空动距离（游间）是否符合标准（图三）：空动距离测量图三三是用不同厚度的试验棒（铁）检查道岔密贴（图四）：图四四是完成相关电特性测试。

2.4 四检修：检修9个步骤（检查项目可同时进行，无顺序要求）⒈箱盒、转辙机内部检查。

⒉申请摇动道岔检查摇动过程的状态。

⒊道岔开程、密贴、表示缺口、故障电流等按需调整。

电务段ZY（J）4道岔检修作业指导书1 检修准备1.1 预测预判。

通过信号集中监测、缺口监测等手段，对被检道岔进行调阅分析，针对可能存在的问题，提出检修要求。

1.2 派班会。

明确检修作业负责人、室内外防护员、作业时间、地点、检修要求和安全预判及安全讲话。

1.3工具及仪表准备。

联络工具、手摇把、手锤、扳手、克丝钳、尖嘴钳、长嘴钳、套筒扳手、螺丝刀、刮刀、直钢尺（钢卷尺）、道岔钥匙、开箱钥匙、安全木、防护员防护用具、万用表、油压表等。

1.4材料准备：机油、棉纱、1.0和1.6T防松铁丝、各种规格开口销、接点擦拭麂皮（白市布），不同规格的螺丝若干等。

2 道岔检修作业流程做到一看、二扳、三测、四检、五验。

2.1一看：查看六个方面一密贴：道岔尖轨与基本轨是否宏观密贴，无肥边；二方正：转辙机是否方正、各类杆件是否平顺；三防松：各类螺丝无明显松动、引线及油管路固定良好，防松扎线、开口销齐全；四标识：各类箱盒、机壳标识齐全；五强度：各类器材及装置无损伤裂纹及锈蚀磨耗，有无弯曲变形；六外部：是否有影响设备正常使用的杂物（如石碴、顶铁是否脱落、废弃物等）。

2.2 二扳：观察四项内容一是解锁、转换和锁闭过程是否动作顺畅，有否杆件别卡；二是转辙机及油路有无渗漏油；三是有无销孔旷量过大；四是工务状态检查：尖轨、基本轨状态；滑床板；顶铁；基本轨工务轨距铁、尖轨根部间隔铁等检查。

2.3三测：测量三项标准一是道岔各转辙点开程、游间是否符合标准，牵引点框架测量（图一）：图一左为尖一，右为其他各牵引点测量方法二是不同厚度的试验棒（铁）检查道岔密贴（图二）：手摇道岔（可通过手摇把、或打开手动阀通过手动齿轮）往复动作检查缺口无误，道岔开口正确，定反位密贴良好后，拨出手摇把（或手动方轴），合上遮断器（或手动阀）；电操道岔确认转辙机动作正常，道岔密贴段各牵引点处4mm不锁闭、2mm锁闭，且安装装置各项指标符合要求。

图二三是完成相关电特性测试（图三）：图三用转辙机综合测试仪或专用仪表检查，正常转换油路系统两侧压力不大于2.9MPa。

ZDJ9道岔检修作业指导书
1.目的：通过信号工的检修，对ZD（J）9道岔的电气和机械性能按作业标准进行检查后，确保在一定的时间周期内，ZD（J）9道岔各项性能符合符合行车安全的要求。

2.适用范围：车站与区间信号工岗位。

3.作业内容：
3.1检查道岔密贴和肥边情况，各部件无破损，尖轨、基本轨、心轨、翼轨竖切部分无肥边，尖轨无离隙、翘头、拱背。

3.2检查安装装置有无损伤。

3.3检查表示杆是否变形（错位/张口），缺口有无变化。

3.4检查设备有无外界干扰，检查加锁装置是否良好。

3.5检查箱盒是否有破损、漏水，防尘罩安装良好。

3.6检查基础无破损，粉饰良好。

3.7检查外部螺栓是否松动，开口销是否齐全、标准；引入管安装良好。

3.8基础面、设备外部清扫、注油。

3.9滑床板清扫、涂油。

3.10扳动试验。

3.11安装装置及各连接杆绝缘检查。

3.12表示杆及转辙机动作杆与锁闭杆、连接杆油润良好，无锈蚀。

3.13转辙机动作杆与锁闭杆、连接杆在一条直线上，锁闭杆与锁框不别劲。

3.14锁钩锁闭良好，不别劲。

锁钩、锁钩连接轴、锁闭杆及锁闭铁应保持清洁、油润，无锈蚀，锁钩与锁钩连接轴横向滑动良好，机外各部注油、润滑。

4.作业材料、工具：
5.检修作业程序：。
