齿轮机构 > 斜齿圆柱齿轮传动 > 斜齿轮的基本参数和几何尺寸计算

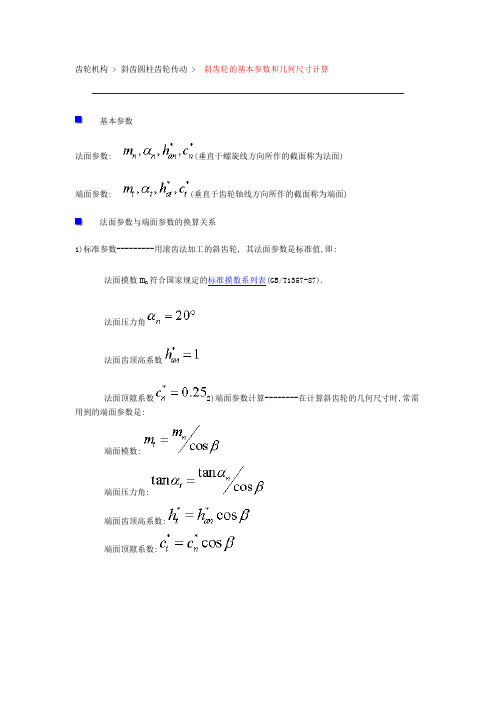

基本参数
法面参数: (垂直于螺旋线方向所作的截面称为法面)
端面参数: (垂直于齿轮轴线方向所作的截面称为端面)
法面参数与端面参数的换算关系
1)标准参数---------用滚齿法加工的斜齿轮, 其法面参数是标准值,即:
法面摸数m n符合国家规定的标准摸数系列表(GB/T1357-87).
法面压力角
法面齿顶高系数
法面顶隙系数2)端面参数计算--------在计算斜齿轮的几何尺寸时,常需用到的端面参数是:
端面模数:
端面压力角:
端面齿顶高系数:
端面顶隙系数:
斜齿圆柱齿轮端法面压力角的图形关系
3)斜齿轮的标准中心距公式
由此可知,在设计斜齿轮传动时,可以用改变螺旋角的办法来调节中心距的大小,使得凑中心距有多了一条途径。

例题
已知一对标准斜齿圆柱齿轮传动,
(1)试说明螺旋角取的理由(2)计算中心距和端面啮合角
解:(1)有两个理由:
A:为使斜齿轮传动时产生的轴向力不过大,取在8~20度范围内并取偏小的值B:为了把中心距凑成便于安装的整数(两轮齿数之和是99,而以)
(2)中心距
为:
啮合角为:。

斜齿圆柱齿轮的参数及几何尺寸计算（转载）狂人不狂收录于2007-04-18 阅读数：1093 收藏数：2公众公开原文来源我也要收藏以文找文如何对文章标记，添加批注？9.9.２◆斜齿圆柱齿轮的参数及几何尺寸计算◆斜齿轮的轮齿为螺旋形，在垂直于齿轮轴线的端面（下标以t表示）和垂直于齿廓螺旋面的法面（下标以n表示）上有不同的参数。

斜齿轮的端面是标准的渐开线，但从斜齿轮的加工和受力角度看，斜齿轮的法面参数应为标准值。

1.螺旋角β右图所示为斜齿轮分度圆柱面展开图，螺旋线展开成一直线，该直线与轴线的夹角β称为斜齿轮在分度圆柱上的螺旋角，简称斜齿轮的螺旋角。

tanβ=πd/ps对于基圆柱同理可得其螺旋角βb为:所以有：...（9-9-01）通常用分度圆上的螺旋角β斜进行几何尺寸的计算。

螺旋角β越大，轮齿就越倾斜，传动的平稳性也越好，但轴向力也越大。

通常在设计时取。

对于人子齿轮，其轴向力可以抵消，常取，但加工较为困难，一般用于重型机械的齿轮传动中。

齿轮按其齿廓渐开螺旋面的旋向，可分为右旋和左旋两种。

如何判断左右旋呢？测试一下？2.模数如图所示，pt为端面齿距，而pn为法面齿距，pn = pt·cosβ，因为p=πm, πmn＝πmt·cosβ,故斜齿轮法面模数与端面模数的关系为: mn＝mt·cosβ。

3.压力角因斜齿圆柱齿轮和斜齿条啮合时，它们的法面压力角和端面压力角应分别相等，所以斜齿圆柱齿轮法面压力角αn和端面压力角αt的关系可通过斜齿条得到。

在右图所示的斜齿条中，平面ABD在端面上，平面ACE在法面S 上，∠ACB=90°。

在直角△ABD、△ACEJ及△ABC中，、、、BD=CE，所以有：>>法面压力角和端面压力角的关系<<... （9-9-03）4.齿顶高系数及顶隙系数：无论从法向或从端面来看，轮齿的齿顶高都是相同的，顶隙也是相同的，即5.斜齿轮的几何尺寸计算：只要将直齿圆柱齿轮的几何尺寸计算公式中的各参数看作端面参数，就完全适用于平行轴标准斜齿轮的几何尺寸计算，具体计算公式如下表所示：名称符号公式分度圆直径 d d=m z=(m n/cosβ)z基圆直径d b d b=dcosαt齿顶高h a h a=h*an m n齿根高h f h f=(h*an+c*n)m n全齿高h h=ha+h f(2h*an+c*n)m n齿顶圆直径d a d a=d+2ha中心距 a a=(d1+d2)/2=m n(z1+z2)/2cosβ从表中可以看出，斜齿轮传动的中心距与螺旋角β有关。

斜齿轮的参数及齿轮计算斜齿轮是一种常见的传动装置，主要用于实现两个交叉轴之间的转动传递。

斜齿轮的参数与齿轮计算是设计斜齿轮传动所必备的基本步骤之一、本文将介绍斜齿轮的参数以及齿轮计算的相关知识，并详细解释如何进行齿轮设计与计算。

一、斜齿轮的参数1. 模数（Module）：模数是斜齿轮的一个重要参数，代表齿轮大圆与齿数之比。

模数一般以毫米为单位，常见的模数有0.5、1、1.5、2、2.5等。

模数越大，齿轮尺寸越大，传动能力越强。

2. 齿数（Number of Teeth）：齿数是指齿轮上的齿的数量，用N表示。

齿数决定了齿厚、齿宽等参数，可以根据传动比、模数和其他要求进行计算确定。

3. 压力角（Pressure Angle）：压力角是齿轮上任意一点的轮齿延长线与与该点处相切的准线之间的夹角。

常用的压力角有20°、14.5°、25°等，其中20°和25°的最常见。

选择合适的压力角可以提高齿轮传动的平稳性和效率。

4. 齿宽（Face Width）：齿宽是指齿轮上两相邻齿顶之间的距离。

齿宽大小应根据传递的转矩大小、使用环境等因素进行综合考虑与计算。

二、齿轮计算齿轮计算是根据给定的参数和需求，对齿轮的尺寸、传动比等进行计算和设计。

齿轮计算通常包括以下步骤：1.传动比计算：根据实际应用需求和设计要求，计算传动比。

传动比可以根据两个斜齿轮的齿数N1、N2来计算，传动比等于齿数比N2/N12.齿数计算：确定斜齿轮的齿数。

齿数一般根据传动比和模数来计算，可使用公式N=（Z1/Z2）*（Z2/Z1）。

3.齿轮尺寸计算：通过使用已知的参数，计算齿轮的尺寸。

齿轮尺寸计算包括齿顶高度、齿根高度、齿厚、齿槽宽度等。

4.齿轮间隙计算：齿轮间隙是两个齿轮啮合时齿顶与齿根之间的距离，用来保证齿轮运转时的正常啮合。

齿轮间隙的计算需要根据齿轮的尺寸和齿轮材料的热胀冷缩系数进行计算。

5.齿数修正：根据使用要求和实际制造条件，对齿数进行修正。

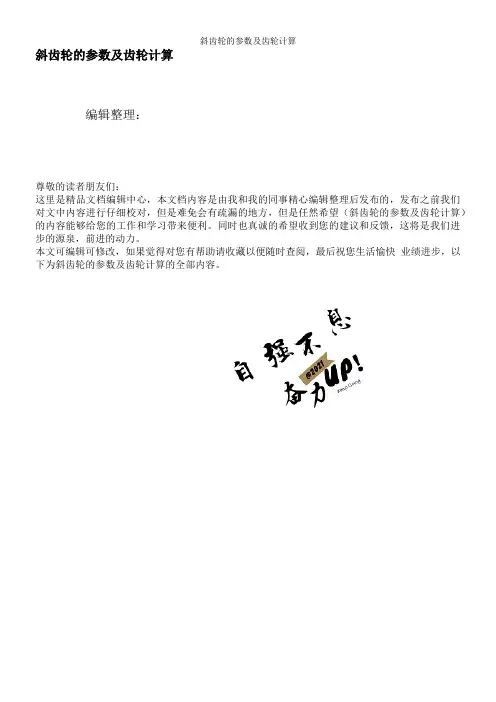

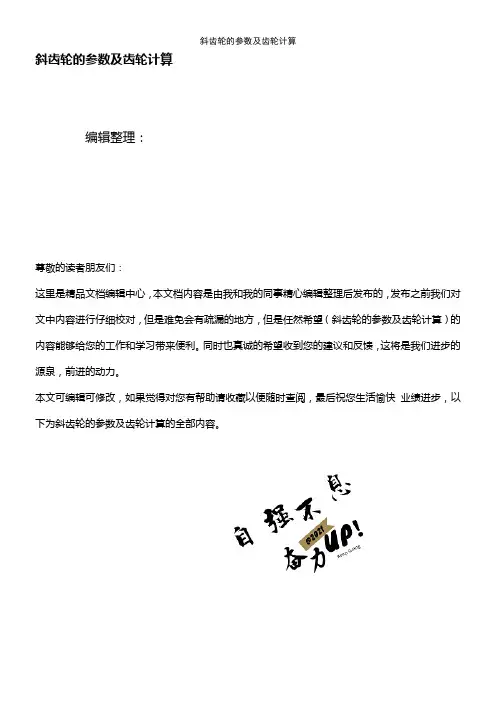

斜齿轮的参数及齿轮计算编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（斜齿轮的参数及齿轮计算）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为斜齿轮的参数及齿轮计算的全部内容。

斜齿圆柱齿轮的参数及几何尺寸计算(转载）狂人不狂 收录于2007-04—18 阅读数：1093 收藏数：2公众公开 原文来源我也要收藏 以文找文 如何对文章标记，添加批注？9。

9。

２ ◆斜齿圆柱齿轮的参数及几何尺寸计算◆斜齿轮的轮齿为螺旋形，在垂直于齿轮轴线的端面（下标以t 表示）和垂直于齿廓螺旋面的法面（下标以n 表示）上有不同的参数。

斜齿轮的端面是标准的渐开线，但从斜齿轮的加工和受力角度看,斜齿轮的法面参数应为标准值。

1.螺旋角β右图所示为斜齿轮分度圆柱面展开图，螺旋线展开成一直线，该直线与轴线的夹角β称为斜齿轮在分度圆柱上的螺旋角，简称斜齿轮的螺旋角。

tanβ=πd/ps对于基圆柱同理可得其螺旋角βb 为：所以有：。

.（9-9—01） 通常用分度圆上的螺旋角β斜进行几何尺寸的计算。

螺旋角β越大，轮齿就越倾斜，传动的平稳性也越好，但轴向力也越大。

通常在设计时取 。

对于人子齿轮,其轴向力可以抵消,常取 ，但加工较为困难，一般用于重型机械的齿轮传动中。

齿轮按其齿廓渐开螺旋面的旋向，可分为右旋和左旋两种。

如何判断左右旋呢? 测试一下？2.模数如图所示，pt 为端面齿距，而pn 为法面齿距，pn = pt·cosβ，因为p=πm, πmn ＝πmt·cosβ,故斜齿轮法面模数与端面模数的关系为: mn ＝mt·cosβ。

3。

压力角因斜齿圆柱齿轮和斜齿条啮合时，它们的法面压力角和端面压力角应分别相等，所以斜齿圆柱齿轮法面压力角αn 和端面压力角αt 的关系可通过斜齿条得到。

斜齿轮公式计算公式表
斜齿轮是一种常见的机械传动元件，其公式计算可以涉及到多
个方面。

首先，我们可以从几何参数入手，斜齿轮的齿数、模数、
压力角等参数可以通过一定的公式计算得出。

其次，斜齿轮的传动
比和传动效率也是重要的计算指标，可以通过相关的公式进行计算。

另外，斜齿轮的强度和耐磨性等参数也需要通过相应的公式来计算。

最后，斜齿轮的啮合角、齿顶间隙、齿根间隙等几何参数也需要通
过公式计算来确定。

在实际应用中，斜齿轮的计算公式涉及到几何学、力学、材料
力学等多个学科的知识。

例如，斜齿轮的啮合角可以通过以下公式
计算，tan(啮合角)=（tan(压力角)-（（cos(齿轮螺旋角)+cos(齿
轮螺旋角））tan(齿顶圆压力角))）/（1+sin(齿轮螺旋角)sin(齿
轮螺旋角)）。

传动比可以通过齿数的比值来计算，传动效率可以通
过齿轮副的设计参数和工作条件来计算。

而斜齿轮的强度计算则需
要考虑齿面载荷、齿根载荷等因素，可以通过相关的公式进行计算。

总之，斜齿轮的公式计算涉及到多个方面的参数和指标，需要
综合运用几何学、力学、材料力学等知识来进行计算。

在实际应用
中，需要根据具体的设计要求和工作条件来选择合适的公式进行计算，以确保斜齿轮传动的可靠性和稳定性。

斜齿圆柱齿轮的参数及几何尺寸计算（转载）狂人不狂收录于2007-04-18 阅读数：1093 收藏数：2公众公开原文来源我也要收藏以文找文如何对文章标记，添加批注？9.9.２◆斜齿圆柱齿轮的参数及几何尺寸计算◆斜齿轮的轮齿为螺旋形，在垂直于齿轮轴线的端面（下标以t表示）和垂直于齿廓螺旋面的法面（下标以n表示）上有不同的参数。

斜齿轮的端面是标准的渐开线，但从斜齿轮的加工和受力角度看，斜齿轮的法面参数应为标准值。

1.螺旋角β右图所示为斜齿轮分度圆柱面展开图，螺旋线展开成一直线，该直线与轴线的夹角β称为斜齿轮在分度圆柱上的螺旋角，简称斜齿轮的螺旋角。

tanβ=πd/ps对于基圆柱同理可得其螺旋角βb为:所以有：...（9-9-01）通常用分度圆上的螺旋角β斜进行几何尺寸的计算。

螺旋角β越大，轮齿就越倾斜，传动的平稳性也越好，但轴向力也越大。

通常在设计时取。

对于人子齿轮，其轴向力可以抵消，常取，但加工较为困难，一般用于重型机械的齿轮传动中。

齿轮按其齿廓渐开螺旋面的旋向，可分为右旋和左旋两种。

如何判断左右旋呢？测试一下？2.模数如图所示，pt为端面齿距，而pn为法面齿距，pn = pt·cosβ，因为p=πm, πmn＝πmt·cosβ,故斜齿轮法面模数与端面模数的关系为: mn＝mt·cosβ。

3.压力角因斜齿圆柱齿轮和斜齿条啮合时，它们的法面压力角和端面压力角应分别相等，所以斜齿圆柱齿轮法面压力角αn和端面压力角αt的关系可通过斜齿条得到。

在右图所示的斜齿条中，平面ABD在端面上，平面ACE在法面S 上，∠ACB=90°。

在直角△ABD、△ACEJ及△ABC中，、、、BD=CE，所以有：>>法面压力角和端面压力角的关系<<... （9-9-03）4.齿顶高系数及顶隙系数：无论从法向或从端面来看，轮齿的齿顶高都是相同的，顶隙也是相同的，即5.斜齿轮的几何尺寸计算：只要将直齿圆柱齿轮的几何尺寸计算公式中的各参数看作端面参数，就完全适用于平行轴标准斜齿轮的几何尺寸计算，具体计算公式如下表所示：名称符号公式分度圆直径 d d=m z=(m n/cosβ)z基圆直径d b d b=dcosαt齿顶高h a h a=h*an m n齿根高h f h f=(h*an+c*n)m n全齿高h h=ha+h f(2h*an+c*n)m n齿顶圆直径d a d a=d+2ha中心距 a a=(d1+d2)/2=m n(z1+z2)/2cosβ从表中可以看出，斜齿轮传动的中心距与螺旋角β有关。

斜齿轮的参数及齿轮计算编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（斜齿轮的参数及齿轮计算）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为斜齿轮的参数及齿轮计算的全部内容。

斜齿圆柱齿轮的参数及几何尺寸计算(转载）狂人不狂收录于2007-04—18 阅读数：1093收藏数：2公众公开原文来源我也要收藏以文找文如何对文章标记，添加批注？9。

9。

２◆斜齿圆柱齿轮的参数及几何尺寸计算◆斜齿轮的轮齿为螺旋形，在垂直于齿轮轴线的端面（下标以t表示）和垂直于齿廓螺旋面的法面（下标以n表示）上有不同的参数。

斜齿轮的端面是标准的渐开线，但从斜齿轮的加工和受力角度看,斜齿轮的法面参数应为标准值。

1.螺旋角β右图所示为斜齿轮分度圆柱面展开图，螺旋线展开成一直线，该直线与轴线的夹角β称为斜齿轮在分度圆柱上的螺旋角，简称斜齿轮的螺旋角。

tanβ=πd/ps对于基圆柱同理可得其螺旋角βb为：所以有：。

.（9-9—01）通常用分度圆上的螺旋角β斜进行几何尺寸的计算。

螺旋角β越大，轮齿就越倾斜，传动的平稳性也越好，但轴向力也越大。

通常在设计时取。

对于人子齿轮,其轴向力可以抵消,常取，但加工较为困难，一般用于重型机械的齿轮传动中。

齿轮按其齿廓渐开螺旋面的旋向，可分为右旋和左旋两种。

如何判断左右旋呢? 测试一下？2.模数如图所示，pt为端面齿距，而pn为法面齿距，pn = pt·cosβ，因为p=πm, πmn＝πmt·cosβ,故斜齿轮法面模数与端面模数的关系为: mn＝mt·cosβ。

3。

压力角因斜齿圆柱齿轮和斜齿条啮合时，它们的法面压力角和端面压力角应分别相等，所以斜齿圆柱齿轮法面压力角αn和端面压力角αt的关系可通过斜齿条得到。

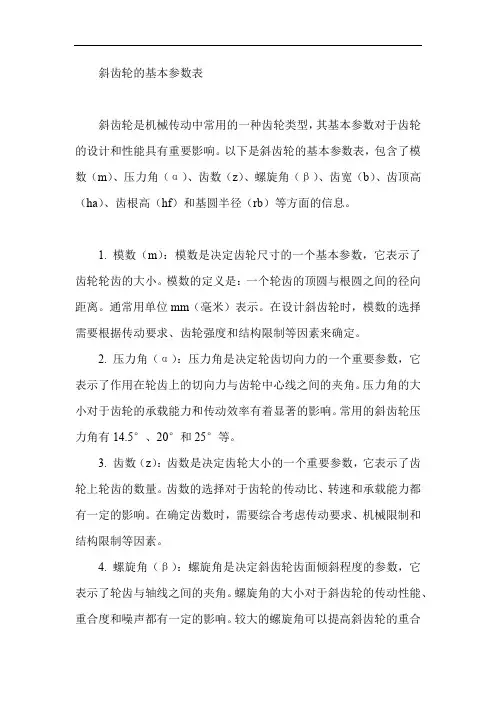

斜齿轮的基本参数表斜齿轮是机械传动中常用的一种齿轮类型，其基本参数对于齿轮的设计和性能具有重要影响。

以下是斜齿轮的基本参数表，包含了模数（m）、压力角（α）、齿数（z）、螺旋角（β）、齿宽（b）、齿顶高（ha）、齿根高（hf）和基圆半径（rb）等方面的信息。

1. 模数（m）：模数是决定齿轮尺寸的一个基本参数，它表示了齿轮轮齿的大小。

模数的定义是：一个轮齿的顶圆与根圆之间的径向距离。

通常用单位mm（毫米）表示。

在设计斜齿轮时，模数的选择需要根据传动要求、齿轮强度和结构限制等因素来确定。

2. 压力角（α）：压力角是决定轮齿切向力的一个重要参数，它表示了作用在轮齿上的切向力与齿轮中心线之间的夹角。

压力角的大小对于齿轮的承载能力和传动效率有着显著的影响。

常用的斜齿轮压力角有14.5°、20°和25°等。

3. 齿数（z）：齿数是决定齿轮大小的一个重要参数，它表示了齿轮上轮齿的数量。

齿数的选择对于齿轮的传动比、转速和承载能力都有一定的影响。

在确定齿数时，需要综合考虑传动要求、机械限制和结构限制等因素。

4. 螺旋角（β）：螺旋角是决定斜齿轮齿面倾斜程度的参数，它表示了轮齿与轴线之间的夹角。

螺旋角的大小对于斜齿轮的传动性能、重合度和噪声都有一定的影响。

较大的螺旋角可以提高斜齿轮的重合度，减小传动噪声，但过大的螺旋角会使得齿轮承载能力降低。

5. 齿宽（b）：齿宽是决定齿轮厚度的参数，它表示了齿轮的有效长度。

齿宽的选择需要综合考虑轮齿的刚性、传动的平稳性和制造要求等因素。

适当的齿宽可以提高斜齿轮的承载能力和传动的平稳性。

6. 齿顶高（ha）：齿顶高是指从齿轮的齿顶到基圆平面的距离。

在斜齿轮中，齿顶高通常不等于模数，需要进行特定的计算和设计。

齿顶高的选择对于齿轮的承载能力和传动的平稳性有一定的影响。

7. 齿根高（hf）：齿根高是指从齿轮的齿根到基圆平面的距离。

与齿顶高类似，在斜齿轮中，齿根高也不等于模数，需要进行特定的计算和设计。

斜齿轮设计计算过程斜齿轮是一种常见的传动装置，具有传递大转矩、平稳运转、精度高等优点，在各种机械设备中广泛应用。

斜齿轮的设计计算涉及到齿轮的基本几何参数、载荷计算、传动比选择等方面。

下面将详细介绍斜齿轮设计计算的过程。

一、齿轮的基本几何参数设计1.模数的选择：模数是斜齿轮设计的重要参数，它是齿轮齿数与分度圆直径之比。

根据所要传递的功率、速度和转矩大小，选择合适的模数。

通常，模数的选择与齿数有关，齿数多则模数小，齿数少则模数大。

2.齿数的确定：齿数与模数有关，一般模数越大，齿数越少。

齿数的确定是通过传动比和传动效率来选择的。

传动比是输入轴的转速与输出轴的转速之比，传动效率是指输入功率与输出功率之比。

3.齿轮齿宽的确定：齿轮齿宽的确定主要与所要传递的功率及轴向载荷有关。

齿宽一般比轴向载荷要大一些，通常为2-3倍。

4.齿轮齿数的选择：齿数的选择要注意齿轮尺寸、密度与传动比之间的关系，并根据啮合角、齿侧力系数等因素进行计算。

5.齿轮齿形修正：齿形修正是为了解决齿轮啮合中的啮合误差，提高传动效率和齿轮的寿命。

齿形修正一般采用弯曲齿形法。

二、载荷计算1.受力分析：首先需要确定齿轮在工作过程中所受的载荷类型和方向。

常见的载荷有径向力、轴向力和弯矩。

2.力的计算：根据齿轮传动的理论公式，计算齿轮所受的各个力的大小，并确定其作用点位置。

3.强度计算：根据齿轮所受载荷的大小和方向，采用材料的抗弯强度、接触强度等指标进行强度计算，判断齿轮的强度是否满足要求。

三、传动比选择根据所要传递的转速和转矩大小，选择合适的传动比。

一般情况下，传动比应选择为整数或近似值，以便于加工制造和传动装置的调整。

四、传动系统的优化设计在完成基本的几何参数设计和载荷计算后，可以对传动系统进行优化设计。

包括选取合适的传动方式、齿轮材料的选择、齿轮的热处理等。

五、齿轮加工制造根据已完成的设计计算结果，制定相应的加工工艺和技术要求，进行齿轮的加工制造。

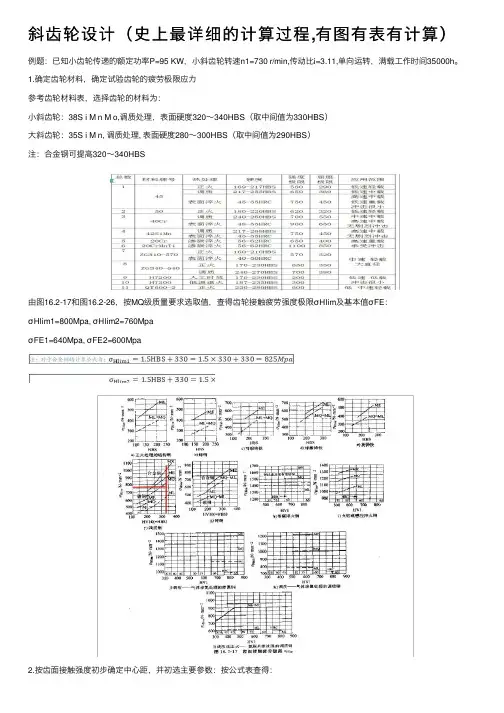

斜齿轮设计（史上最详细的计算过程,有图有表有计算）例题：已知⼩齿轮传递的额定功率P=95 KW，⼩斜齿轮转速n1=730 r/min,传动⽐i=3.11,单向运转，满载⼯作时间35000h。
