斜齿轮的参数及齿轮计算(携带)

标准斜齿轮计算公式在机械传动中，斜齿轮是常用的传动方式之一，它具有结构简单、传递能力强、传递效率高等优点。

在设计中，需要计算斜齿轮的参数，以确保传动的准确性和可靠性。

下面将介绍斜齿轮计算的相关公式和参考内容。

1. 齿数计算公式：斜齿轮的齿数是设计中最基本的参数之一，可以根据齿轮传动的所需传输比和模数来计算。

公式：z1 = z2 * i其中，z1和z2分别为齿轮1和齿轮2的齿数，i为齿轮的传动比，通常为整数。

2. 中心距计算公式：中心距是斜齿轮传动中的另一个重要参数，决定了齿轮的相对位置。

公式：a = (dz1 + dz2) / 2其中，a为齿轮的中心距，d为齿轮的分度圆直径，z1和z2为齿轮的齿数。

3. 齿厚计算公式：齿厚是指齿轮上齿槽的宽度，也是斜齿轮的重要参数之一。

公式：bw = a * cos(β)其中，bw为齿厚，a为齿轮的中心距，β为齿轮的斜角。

4. 模数计算公式：模数是设计斜齿轮的一个重要参数，它决定了齿轮传动的几何形状和尺寸。

公式：m = d / z其中，m为模数，d为齿轮的分度圆直径，z为齿轮的齿数。

除了上述计算公式之外，设计斜齿轮还需要考虑齿轮的动力学参数、强度计算等方面的内容。

以下是一些参考内容，供设计师在斜齿轮计算中参考使用：1. GB/T 10095-2001《斜齿轮的几何标准》：该标准规定了斜齿轮的几何图形、尺寸和公差等基本要求，是设计斜齿轮的重要参考资源。

2. GB/T 10096-2001《斜齿轮计算手册》：该手册详细介绍了斜齿轮的计算方法和公式，并给出了实例，可以帮助设计师更好地进行斜齿轮的设计和选型。

3. ISO 6336《齿轮传动-计算法》：该国际标准规定了齿轮传动的计算方法和公式，包括斜齿轮的计算内容，是齿轮传动设计的重要参考依据。

4. 机械设计手册：机械设计手册是机械工程师常用的参考书之一，其中包含了大量的齿轮传动计算公式和实例，对斜齿轮的设计和计算提供了全面的指导。

斜齿圆柱齿轮的参数及几何尺寸计算（转载）狂人不狂收录于2007-04-18 阅读数：1093 收藏数：2公众公开原文来源我也要收藏以文找文如何对文章标记，添加批注？9.9.２◆斜齿圆柱齿轮的参数及几何尺寸计算◆斜齿轮的轮齿为螺旋形，在垂直于齿轮轴线的端面（下标以t表示）和垂直于齿廓螺旋面的法面（下标以n表示）上有不同的参数。

斜齿轮的端面是标准的渐开线，但从斜齿轮的加工和受力角度看，斜齿轮的法面参数应为标准值。

1.螺旋角β右图所示为斜齿轮分度圆柱面展开图，螺旋线展开成一直线，该直线与轴线的夹角β称为斜齿轮在分度圆柱上的螺旋角，简称斜齿轮的螺旋角。

tanβ=πd/ps对于基圆柱同理可得其螺旋角βb为:所以有：...（9-9-01）通常用分度圆上的螺旋角β斜进行几何尺寸的计算。

螺旋角β越大，轮齿就越倾斜，传动的平稳性也越好，但轴向力也越大。

通常在设计时取。

对于人子齿轮，其轴向力可以抵消，常取，但加工较为困难，一般用于重型机械的齿轮传动中。

齿轮按其齿廓渐开螺旋面的旋向，可分为右旋和左旋两种。

如何判断左右旋呢？测试一下？2.模数如图所示，pt为端面齿距，而pn为法面齿距，pn = pt·cosβ，因为p=πm, πmn＝πmt·cosβ,故斜齿轮法面模数与端面模数的关系为: mn＝mt·cosβ。

3.压力角因斜齿圆柱齿轮和斜齿条啮合时，它们的法面压力角和端面压力角应分别相等，所以斜齿圆柱齿轮法面压力角αn和端面压力角αt的关系可通过斜齿条得到。

在右图所示的斜齿条中，平面ABD在端面上，平面ACE在法面S 上，∠ACB=90°。

在直角△ABD、△ACEJ及△ABC中，、、、BD=CE，所以有：>>法面压力角和端面压力角的关系<<... （9-9-03）4.齿顶高系数及顶隙系数：无论从法向或从端面来看，轮齿的齿顶高都是相同的，顶隙也是相同的，即5.斜齿轮的几何尺寸计算：只要将直齿圆柱齿轮的几何尺寸计算公式中的各参数看作端面参数，就完全适用于平行轴标准斜齿轮的几何尺寸计算，具体计算公式如下表所示：名称符号公式分度圆直径 d d=m z=(m n/cosβ)z基圆直径d b d b=dcosαt齿顶高h a h a=h*an m n齿根高h f h f=(h*an+c*n)m n全齿高h h=ha+h f(2h*an+c*n)m n齿顶圆直径d a d a=d+2ha中心距 a a=(d1+d2)/2=m n(z1+z2)/2cosβ从表中可以看出，斜齿轮传动的中心距与螺旋角β有关。

斜齿轮的参数及齿轮计算斜齿轮是一种常见的传动装置，主要用于实现两个交叉轴之间的转动传递。

斜齿轮的参数与齿轮计算是设计斜齿轮传动所必备的基本步骤之一、本文将介绍斜齿轮的参数以及齿轮计算的相关知识，并详细解释如何进行齿轮设计与计算。

一、斜齿轮的参数1. 模数（Module）：模数是斜齿轮的一个重要参数，代表齿轮大圆与齿数之比。

模数一般以毫米为单位，常见的模数有0.5、1、1.5、2、2.5等。

模数越大，齿轮尺寸越大，传动能力越强。

2. 齿数（Number of Teeth）：齿数是指齿轮上的齿的数量，用N表示。

齿数决定了齿厚、齿宽等参数，可以根据传动比、模数和其他要求进行计算确定。

3. 压力角（Pressure Angle）：压力角是齿轮上任意一点的轮齿延长线与与该点处相切的准线之间的夹角。

常用的压力角有20°、14.5°、25°等，其中20°和25°的最常见。

选择合适的压力角可以提高齿轮传动的平稳性和效率。

4. 齿宽（Face Width）：齿宽是指齿轮上两相邻齿顶之间的距离。

齿宽大小应根据传递的转矩大小、使用环境等因素进行综合考虑与计算。

二、齿轮计算齿轮计算是根据给定的参数和需求，对齿轮的尺寸、传动比等进行计算和设计。

齿轮计算通常包括以下步骤：1.传动比计算：根据实际应用需求和设计要求，计算传动比。

传动比可以根据两个斜齿轮的齿数N1、N2来计算，传动比等于齿数比N2/N12.齿数计算：确定斜齿轮的齿数。

齿数一般根据传动比和模数来计算，可使用公式N=（Z1/Z2）*（Z2/Z1）。

3.齿轮尺寸计算：通过使用已知的参数，计算齿轮的尺寸。

齿轮尺寸计算包括齿顶高度、齿根高度、齿厚、齿槽宽度等。

4.齿轮间隙计算：齿轮间隙是两个齿轮啮合时齿顶与齿根之间的距离，用来保证齿轮运转时的正常啮合。

齿轮间隙的计算需要根据齿轮的尺寸和齿轮材料的热胀冷缩系数进行计算。

5.齿数修正：根据使用要求和实际制造条件，对齿数进行修正。

齿轮机构 > 斜齿圆柱齿轮传动 > 斜齿轮的基本参数和几何尺寸计算
基本参数
法面参数: (垂直于螺旋线方向所作的截面称为法面)
端面参数: (垂直于齿轮轴线方向所作的截面称为端面)
法面参数与端面参数的换算关系
1)标准参数---------用滚齿法加工的斜齿轮, 其法面参数是标准值,即:
法面摸数m n符合国家规定的标准摸数系列表(GB/T1357-87).
法面压力角
法面齿顶高系数
法面顶隙系数2)端面参数计算--------在计算斜齿轮的几何尺寸时,常需用到的端面参数是:
端面模数:
端面压力角:
端面齿顶高系数:
端面顶隙系数:
斜齿圆柱齿轮端法面压力角的图形关系
3)斜齿轮的标准中心距公式
由此可知,在设计斜齿轮传动时,可以用改变螺旋角的办法来调节中心距的大小,使得凑中心
距有多了一条途径。

例题
已知一对标准斜齿圆柱齿轮传动,
(1)试说明螺旋角取的理由(2)计算中心距和端面啮合角
解:(1)有两个理由:
A:为使斜齿轮传动时产生的轴向力不过大,取在8~20度范围内并取偏小的值B:为了把中心距凑成便于安装的整数(两轮齿数之和是99,而以)
(2)中心距
为:
啮合角为:。

斜齿轮的参数及齿轮计算编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（斜齿轮的参数及齿轮计算）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为斜齿轮的参数及齿轮计算的全部内容。

斜齿圆柱齿轮的参数及几何尺寸计算(转载）狂人不狂 收录于2007-04—18 阅读数：1093 收藏数：2公众公开 原文来源我也要收藏 以文找文 如何对文章标记，添加批注？9。

9。

２ ◆斜齿圆柱齿轮的参数及几何尺寸计算◆斜齿轮的轮齿为螺旋形，在垂直于齿轮轴线的端面（下标以t 表示）和垂直于齿廓螺旋面的法面（下标以n 表示）上有不同的参数。

斜齿轮的端面是标准的渐开线，但从斜齿轮的加工和受力角度看,斜齿轮的法面参数应为标准值。

1.螺旋角β右图所示为斜齿轮分度圆柱面展开图，螺旋线展开成一直线，该直线与轴线的夹角β称为斜齿轮在分度圆柱上的螺旋角，简称斜齿轮的螺旋角。

tanβ=πd/ps对于基圆柱同理可得其螺旋角βb 为：所以有：。

.（9-9—01） 通常用分度圆上的螺旋角β斜进行几何尺寸的计算。

螺旋角β越大，轮齿就越倾斜，传动的平稳性也越好，但轴向力也越大。

通常在设计时取 。

对于人子齿轮,其轴向力可以抵消,常取 ，但加工较为困难，一般用于重型机械的齿轮传动中。

齿轮按其齿廓渐开螺旋面的旋向，可分为右旋和左旋两种。

如何判断左右旋呢? 测试一下？2.模数如图所示，pt 为端面齿距，而pn 为法面齿距，pn = pt·cosβ，因为p=πm, πmn ＝πmt·cosβ,故斜齿轮法面模数与端面模数的关系为: mn ＝mt·cosβ。

3。

压力角因斜齿圆柱齿轮和斜齿条啮合时，它们的法面压力角和端面压力角应分别相等，所以斜齿圆柱齿轮法面压力角αn 和端面压力角αt 的关系可通过斜齿条得到。

斜齿轮的参数及齿轮计算(携带)YUKI was compiled on the morning of December 16, 2020斜齿圆柱齿轮的参数及几何尺寸计算斜齿轮的轮齿为螺旋形，在垂直于齿轮轴线的端面（下标以t表示）和垂直于齿廓螺旋面的法面（下标以n表示）上有不同的参数。

斜齿轮的端面是标准的渐开线，但从斜齿轮的加工和受力角度看，斜齿轮的法面参数应为标准值。

1.螺旋角β右图所示为斜齿轮分度圆柱面展开图，螺旋线展开成一直线，该直线与轴线的夹角β称为斜齿轮在分度圆柱上的螺旋角，简称斜齿轮的螺旋角。

tanβ=πd/ps对于基圆柱同理可得其螺旋角βb为:所以有：通常用分度圆上的螺旋角β斜进行几何尺寸的计算。

螺旋角β越大，轮齿就越倾斜，传动的平稳性也越好，但轴向力也越大。

通常在设计时取。

对于人子齿轮，其轴向力可以抵消，常取，但加工较为困难，一般用于重型机械的齿轮传动中。

齿轮按其齿廓渐开螺旋面的旋向，可分为右旋和左旋两种。

如何判断左右旋呢？测试一下？2.模数如图所示，pt为端面齿距，而pn为法面齿距，pn = pt·cosβ，因为p=πm, πmn ＝πmt·cosβ,故斜齿轮法面模数与端面模数的关系为: mn＝mt·cosβ。

3.压力角因斜齿圆柱齿轮和斜齿条啮合时，它们的法面压力角和端面压力角应分别相等，所以斜齿圆柱齿轮法面压力角αn和端面压力角αt的关系可通过斜齿条得到。

在右图所示的斜齿条中，平面ABD在端面上，平面ACE在法面S上，∠ACB=90°。

在直角△ABD、△ACEJ及△ABC中，、、、BD=CE，所以有：法面压力角和端面压力角的关系4.齿顶高系数及顶隙系数：无论从法向或从端面来看，轮齿的齿顶高都是相同的，顶隙也是相同的，即5.斜齿轮的几何尺寸计算：只要将直齿圆柱齿轮的几何尺寸计算公式中的各参数看作端面参数，就完全适用于平行轴标准斜齿轮的几何尺寸计算，具体计算公式如下表所示：名称符号公式分度圆直径d d=mz=(mn/cosβ)z基圆直径db db=dcosαt齿顶高ha ha=h*anmn从表中可以看出，斜齿轮传动的中心距与螺旋角β有关。

斜齿圆柱齿轮的参数及几何尺寸计算（转载）狂人不狂收录于2007-04-18 阅读数：1093 收藏数：2公众公开原文来源我也要收藏以文找文如何对文章标记，添加批注？9.9.２◆斜齿圆柱齿轮的参数及几何尺寸计算◆斜齿轮的轮齿为螺旋形，在垂直于齿轮轴线的端面（下标以t表示）和垂直于齿廓螺旋面的法面（下标以n表示）上有不同的参数。

斜齿轮的端面是标准的渐开线，但从斜齿轮的加工和受力角度看，斜齿轮的法面参数应为标准值。

1.螺旋角β右图所示为斜齿轮分度圆柱面展开图，螺旋线展开成一直线，该直线与轴线的夹角β称为斜齿轮在分度圆柱上的螺旋角，简称斜齿轮的螺旋角。

tanβ=πd/ps对于基圆柱同理可得其螺旋角βb为:所以有：...（9-9-01）通常用分度圆上的螺旋角β斜进行几何尺寸的计算。

螺旋角β越大，轮齿就越倾斜，传动的平稳性也越好，但轴向力也越大。

通常在设计时取。

对于人子齿轮，其轴向力可以抵消，常取，但加工较为困难，一般用于重型机械的齿轮传动中。

齿轮按其齿廓渐开螺旋面的旋向，可分为右旋和左旋两种。

如何判断左右旋呢？测试一下？2.模数如图所示，pt为端面齿距，而pn为法面齿距，pn = pt·cosβ，因为p=πm, πmn＝πmt·cosβ,故斜齿轮法面模数与端面模数的关系为: mn＝mt·cosβ。

3.压力角因斜齿圆柱齿轮和斜齿条啮合时，它们的法面压力角和端面压力角应分别相等，所以斜齿圆柱齿轮法面压力角αn和端面压力角αt的关系可通过斜齿条得到。

在右图所示的斜齿条中，平面ABD在端面上，平面ACE在法面S 上，∠ACB=90°。

在直角△ABD、△ACEJ及△ABC中，、、、BD=CE，所以有：>>法面压力角和端面压力角的关系<<... （9-9-03）4.齿顶高系数及顶隙系数：无论从法向或从端面来看，轮齿的齿顶高都是相同的，顶隙也是相同的，即5.斜齿轮的几何尺寸计算：只要将直齿圆柱齿轮的几何尺寸计算公式中的各参数看作端面参数，就完全适用于平行轴标准斜齿轮的几何尺寸计算，具体计算公式如下表所示：名称符号公式分度圆直径 d d=m z=(m n/cosβ)z基圆直径d b d b=dcosαt齿顶高h a h a=h*an m n齿根高h f h f=(h*an+c*n)m n全齿高h h=ha+h f(2h*an+c*n)m n齿顶圆直径d a d a=d+2ha中心距 a a=(d1+d2)/2=m n(z1+z2)/2cosβ从表中可以看出，斜齿轮传动的中心距与螺旋角β有关。

斜齿轮的参数及齿轮计算编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（斜齿轮的参数及齿轮计算）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为斜齿轮的参数及齿轮计算的全部内容。

斜齿圆柱齿轮的参数及几何尺寸计算(转载）狂人不狂收录于2007-04—18 阅读数：1093收藏数：2公众公开原文来源我也要收藏以文找文如何对文章标记，添加批注？9。

9。

２◆斜齿圆柱齿轮的参数及几何尺寸计算◆斜齿轮的轮齿为螺旋形，在垂直于齿轮轴线的端面（下标以t表示）和垂直于齿廓螺旋面的法面（下标以n表示）上有不同的参数。

斜齿轮的端面是标准的渐开线，但从斜齿轮的加工和受力角度看,斜齿轮的法面参数应为标准值。

1.螺旋角β右图所示为斜齿轮分度圆柱面展开图，螺旋线展开成一直线，该直线与轴线的夹角β称为斜齿轮在分度圆柱上的螺旋角，简称斜齿轮的螺旋角。

tanβ=πd/ps对于基圆柱同理可得其螺旋角βb为：所以有：。

.（9-9—01）通常用分度圆上的螺旋角β斜进行几何尺寸的计算。

螺旋角β越大，轮齿就越倾斜，传动的平稳性也越好，但轴向力也越大。

通常在设计时取。

对于人子齿轮,其轴向力可以抵消,常取，但加工较为困难，一般用于重型机械的齿轮传动中。

齿轮按其齿廓渐开螺旋面的旋向，可分为右旋和左旋两种。

如何判断左右旋呢? 测试一下？2.模数如图所示，pt为端面齿距，而pn为法面齿距，pn = pt·cosβ，因为p=πm, πmn＝πmt·cosβ,故斜齿轮法面模数与端面模数的关系为: mn＝mt·cosβ。

3。

压力角因斜齿圆柱齿轮和斜齿条啮合时，它们的法面压力角和端面压力角应分别相等，所以斜齿圆柱齿轮法面压力角αn和端面压力角αt的关系可通过斜齿条得到。

斜齿轮的基本参数表斜齿轮是机械传动中常用的一种齿轮类型，其基本参数对于齿轮的设计和性能具有重要影响。

以下是斜齿轮的基本参数表，包含了模数（m）、压力角（α）、齿数（z）、螺旋角（β）、齿宽（b）、齿顶高（ha）、齿根高（hf）和基圆半径（rb）等方面的信息。

1. 模数（m）：模数是决定齿轮尺寸的一个基本参数，它表示了齿轮轮齿的大小。

模数的定义是：一个轮齿的顶圆与根圆之间的径向距离。

通常用单位mm（毫米）表示。

在设计斜齿轮时，模数的选择需要根据传动要求、齿轮强度和结构限制等因素来确定。

2. 压力角（α）：压力角是决定轮齿切向力的一个重要参数，它表示了作用在轮齿上的切向力与齿轮中心线之间的夹角。

压力角的大小对于齿轮的承载能力和传动效率有着显著的影响。

常用的斜齿轮压力角有14.5°、20°和25°等。

3. 齿数（z）：齿数是决定齿轮大小的一个重要参数，它表示了齿轮上轮齿的数量。

齿数的选择对于齿轮的传动比、转速和承载能力都有一定的影响。

在确定齿数时，需要综合考虑传动要求、机械限制和结构限制等因素。

4. 螺旋角（β）：螺旋角是决定斜齿轮齿面倾斜程度的参数，它表示了轮齿与轴线之间的夹角。

螺旋角的大小对于斜齿轮的传动性能、重合度和噪声都有一定的影响。

较大的螺旋角可以提高斜齿轮的重合度，减小传动噪声，但过大的螺旋角会使得齿轮承载能力降低。

5. 齿宽（b）：齿宽是决定齿轮厚度的参数，它表示了齿轮的有效长度。

齿宽的选择需要综合考虑轮齿的刚性、传动的平稳性和制造要求等因素。

适当的齿宽可以提高斜齿轮的承载能力和传动的平稳性。

6. 齿顶高（ha）：齿顶高是指从齿轮的齿顶到基圆平面的距离。

在斜齿轮中，齿顶高通常不等于模数，需要进行特定的计算和设计。

齿顶高的选择对于齿轮的承载能力和传动的平稳性有一定的影响。

7. 齿根高（hf）：齿根高是指从齿轮的齿根到基圆平面的距离。

与齿顶高类似，在斜齿轮中，齿根高也不等于模数，需要进行特定的计算和设计。

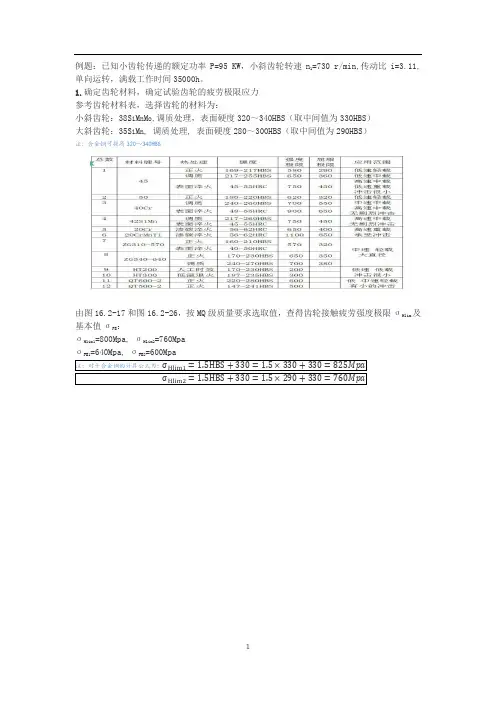

例题：已知小齿轮传递的额定功率P=95 KW，小斜齿轮转速n1=730 r/min,传动比i=3.11,单向运转，满载工作时间35000h。

1.确定齿轮材料，确定试验齿轮的疲劳极限应力参考齿轮材料表，选择齿轮的材料为：小斜齿轮：38S i M n M o,调质处理，表面硬度320～340HBS（取中间值为330HBS）大斜齿轮：35S i M n, 调质处理, 表面硬度280～300HBS（取中间值为290HBS）注：合金钢可提高320～340HBS由图16.2-17和图16.2-26，按MQ级质量要求选取值，查得齿轮接触疲劳强度极限σHlim及基本值σFE：σHlim1=800Mpa, σHlim2=760MpaσFE1=640Mpa, σFE2=600Mpa2.按齿面接触强度初步确定中心距，并初选主要参数：按公式表查得：a≥476（u+1）√KT1φa σHP2u3 1)小齿轮传递扭矩T1：T1=9550×Pn1=9549×95730=1243N.m2)载荷系数K：考虑齿轮对称轴承布置，速度较低，冲击负荷较大，取K=1.63)查表16.2-01齿宽系数φα：取φα=0.44)齿数比u=Z2/Z1=3.115)许用接触应力σHP：σHP =σHlimS Hmin查表16.2-46，取最小安全系数s Hmin=1.1，按大齿轮计算σHP2=σHlim2S Hmin2=7601.1MPa=691MPa6)将以上数据代入计算中心距公式：a≥476(3.11+1)√ 1.6×12430.4×6912×3.113=292.67mm取圆整为标准中心距a =300mm7）确定模数：按经验公式m n=(0.007～0.02)α=(0.007～0.02)x300mm=2.1～6mm 取标准模数m n=4mm8）初选螺旋角β=9°，cosβ= cos9°=0.9889）确定齿数：z1=2acosβm n(u+1)=2×300×0.9884×(3.11+1)=36.06Z2=Z1i=36.03×3.11=112.15 Z1=36,Z2=112 实际传动比i实=Z2/Z1=112/36=3.111 10）求螺旋角β：cosβ=m n(Z1+Z2)2a =4×(36+112)2×300=0.98667,所以β=9°22’11）计算分度圆直径：d1=m n Z1cosβ=4×360.98667=145.946mmd2=m n Z2cosβ=4×1120.98667=454.053mm12）确定齿宽：b=Фα×a =0.4×300=120mm 13）计算齿轮圆周速度：V=πd1n160×1000=π×145.946×73060×100=5.58m/s根据齿轮圆周速度，参考表16.2-73，选择齿轮精度等级为8-7-7 (GB10095-2002)3.校核齿面接触疲劳强度根据σH=Z H Z E Zεβ√F1bd1u+1uK A×K V×K Hβ×K Ha1）分度圆上的圆周F1：F1=2T1d1=2×1243×103145.946=17034N2）使用系数K A：查表16.2-36，K A=1.5 3）动载荷系数K V：K V=1+(K1K A F1b+K2)Z1V100√u21+u2查表16.2-39得K1=23.9,K2=0.0087代入上式得K V =1+(23.91.5×17034120+0.0087)36×5.58100√ 3.1121+3.112 =1.234）接触强度计算的齿向载荷分布系数K H β，根据表16.2-40，装配时候检验调整：K Hβ=1.15+0.18×(b d 1)2+0.31×10−3×b=1.15+0.18×(120145.946)2+0.31×10−3×120=1.2695）齿间载荷分配系数K H α:查表16.2-42，得：K A F t b=1.5×17034120=213 N/mm 2,K H α=1.16)节点区域系数Z H ，查图16.2-15，Z H =2.477)弹性系数Z E ，查表16.2-43，Z E =189.8√MPa8)接触强度计算的重合度与螺旋角系数Zεβ：当量齿数：Z V1=Z1COS3β=360.986673=37.5Z V2=Z2COS3β=1120.986673=116.6当量齿轮的端面重合度εav:εav=εaI+εaII ,查图16.2-10，分别得到εaI=0.83，εaII=0.91，εav:εav=εaI+εaII=0.83+0.91=1.74按 φm=bm =1204=30, β=9°22’，查图16.2-11，得εβ=1.55按εav= 1.74，εβ=1.55，β=9°22｀，查图16.2-16，得Zεβ=0.76 9）将以上数据代入公式计算接触应力σH=2.47×189.8×0.76×√17034120×145.946×3.11+13.11× √1.5×1.23×1.27×1.1=649MPa10）计算安全系数S H根据表16.2-34，S H=σHlimZ HT Z LVR Z W Z XσH寿命系数Z NT：按式16.2-10N1=60n1K h=60×730×1×35000=1.533×109N2=N1i=1.533×1093.11=4.93×108对调质钢（允许有一点的点蚀），查图16.2-18，Z NT1=0.98,Z NT2=1.04滑油膜影响系数Z LVR ,:按v=5.58m/s选用220号齿轮油，其运动粘度V40=220mm2/s查图16.2-19， Z得LVR =0.95工作硬化系数Z W，：因小齿轮未硬化处理，齿面未光整，故Z W=1尺寸系数Z X：查图16.2-22，Z X =1 将各参数代入公式计算安全系数S HS H1=σHlim1Z NT1Z LVRσH Z w Z X=800×0.98×0.95×1649=1.13S H2=σHlim2Z NT2Z LVRσH Z w Z X=760×1.04×0.95×1649=1.16根据表16.2-46，一般可靠度S Hmin=1～1.1,S H＞S Hmin,故安全。

斜齿轮设计（史上最详细的计算过程,有图有表有计算）例题：已知⼩齿轮传递的额定功率P=95 KW，⼩斜齿轮转速n1=730 r/min,传动⽐i=3.11,单向运转，满载⼯作时间35000h。

1.确定齿轮材料，确定试验齿轮的疲劳极限应⼒参考齿轮材料表，选择齿轮的材料为：⼩斜齿轮：38S i M n M o,调质处理，表⾯硬度320～340HBS（取中间值为330HBS）⼤斜齿轮：35S i M n, 调质处理, 表⾯硬度280～300HBS（取中间值为290HBS）注：合⾦钢可提⾼320～340HBS由图16.2-17和图16.2-26，按MQ级质量要求选取值，查得齿轮接触疲劳强度极限σHlim及基本值σFE：σHlim1=800Mpa, σHlim2=760MpaσFE1=640Mpa, σFE2=600Mpa2.按齿⾯接触强度初步确定中⼼距，并初选主要参数：按公式表查得：a≥476（u+1）KT1φaσHP2u 31)⼩齿轮传递扭矩T1：T1=9550×P1=9549×95=1243N.m2)载荷系数K：考虑齿轮对称轴承布置，速度较低，冲击负荷较⼤，取K=1.63)查表16.2-01齿宽系数φα：取φα=0.44)齿数⽐u=Z2/Z1=3.115)许⽤接触应⼒σHP：σHP =σHlimS Hmin查表16.2-46，取最⼩安全系数s Hmin=1.1，按⼤齿轮计算σHP2=σHlim2S Hmin2=7601.1MPa=691MPa6)将以上数据代⼊计算中⼼距公式：a≥4763.11+1 1.6×12430.4×6912×3.113=292.67mm取圆整为标准中⼼距a =300mm7）确定模数：按经验公式m n=(0.007～0.02)α=(0.007～0.02)x300mm=2.1～6mm 取标准模数m n=4mm 8）初选螺旋⾓β=9°，cosβ= cos9°=0.9889）确定齿数：z1=2a cosβm n(u+1)=2×300×0.9884×(3.11+1)=36.06Z2=Z1i=36.03×3.11=112.15 Z1=36,Z2=112 实际传动⽐i实=Z2/Z1=112/36=3.111 10）求螺旋⾓β：cosβ=m n Z1+Z22a =4×36+1122×300=0.98667,所以β=9°22’11）计算分度圆直径：d1=m n Z1cosβ=4×360.98667=145.946mmd2=m n Z2cosβ=4×112=454.053mm12）确定齿宽：b=Фα×a =0.4×300=120mm 13）计算齿轮圆周速度：V=πd1n1=π×145.946×730=5.58m/s根据齿轮圆周速度，参考表16.2-73，选择齿轮精度等级为8-7-7(GB10095-2002)3.校核齿⾯接触疲劳强度根据σH=Z H Z E ZεβF1bd1u+1uK A×K V×K Hβ×K Ha1）分度圆上的圆周F1：F1=2T1d1=2×1243×103145.946=17034N2）使⽤系数K A：查表16.2-36，K A=1.53）动载荷系数K V：K V=1+K1K A F1b+K2Z1V100u21+u2查表16.2-39得K1=23.9,K2=0.0087代⼊上式得K V=1+23.91.5×17034120+0.008736×5.581003.1121+3.112=1.234）接触强度计算的齿向载荷分布系数K Hβ，根据表16.2-40，装配时候检验调整：K Hβ=1.15+0.18×b12+0.31×10?3×b=1.15+0.18×1202+0.31×10?3×120=1.2695）齿间载荷分配系数K Hα:查表16.2-42，得：K A F t b =1.5×17034120=213 N/mm2,K Hα=1.16)节点区域系数Z H，查图16.2-15，Z H=2.477)弹性系数Z E，查表16.2-43，Z E=189.8MPa8)接触强度计算的重合度与螺旋⾓系数Zεβ：当量齿数：Z V1=Z1COS3β=360.986673=37.5Z V2=Z23=1123=116.6当量齿轮的端⾯重合度εav:εav=εaI+εaII ,查图16.2-10，分别得到εaI=0.83，εaII=0.91，εav:εav=εaI+εaII=0.83+0.91=1.74按φm=bm =1204=30, β=9°22’，查图16.2-11，得εβ=1.55按εav= 1.74，εβ=1.55，β=9°22｀，查图16.2-16，得Zεβ=0.769）将以上数据代⼊公式计算接触应⼒σH=2.47×189.8×0.76×17034×3.11+1× 1.5×1.23×1.27×1.1=649MPa10）计算安全系数S H根据表16.2-34，S H=σHlim Z HT Z LVR Z W Z XσH寿命系数Z NT：按式16.2-10N1=60n1K h=60×730×1×35000=1.533×109N2=N1=1.533×109=4.93×108对调质钢（允许有⼀点的点蚀），查图16.2-18，Z NT1=0.98,Z NT2=1.04滑油膜影响系数Z LVR ,:按v=5.58m/s选⽤220号齿轮油，其运动粘度V40=220mm2/s查图16.2-19， Z得LVR =0.95⼯作硬化系数Z W，：因⼩齿轮未硬化处理，齿⾯未光整，故Z W=1尺⼨系数Z X：查图16.2-22，Z X =1将各参数代⼊公式计算安全系数S HS H1=σHlim1Z NT1Z LVRσH Z w Z X=800×0.98×0.95×1649=1.13S H2=σHlim2Z NT2Z LVRσH Z w Z X=760×1.04×0.95×1649=1.16根据表16.2-46，⼀般可靠度S Hmin=1～1.1,S H＞S Hmin,故安全。

斜齿轮计算公式大全斜齿轮是一种常见的传动装置，其计算公式涉及到许多工程知识和数学原理。

在工程设计和制造中，了解斜齿轮的计算公式对于确保传动系统的正常运转至关重要。

本文将介绍斜齿轮计算公式的相关知识，帮助读者更好地理解和应用斜齿轮传动。

1. 基本参数。

在计算斜齿轮传动系统时，首先需要确定一些基本参数，包括模数、齿数、压力角等。

模数是指齿轮的模数，通常用m表示，其计算公式为：m = d / z。

其中，d为齿轮的分度圆直径，z为齿数。

压力角通常用α表示，常见的压力角有20°和14.5°两种，根据实际需求选择合适的压力角。

2. 齿轮啮合。

斜齿轮的啮合是指两个齿轮齿面接触并传递力量的过程。

在计算斜齿轮传动系统时，需要考虑齿轮的啮合情况，包括啮合角、啮合线速度等。

啮合角通常用β表示，其计算公式为：tanβ = tanα / cos(齿轮螺旋角)。

啮合线速度是指齿轮齿面上任意一点的线速度，通常用v表示，其计算公式为：v = π d n / 60000。

其中，d为分度圆直径，n为转速。

3. 齿轮参数计算。

在斜齿轮传动系统中，还需要计算一些齿轮的特殊参数，如齿顶高、齿根高、齿顶圆直径等。

这些参数的计算公式如下：齿顶高：h = m + c。

其中，c为齿顶高系数，一般根据齿轮的精度等级选取合适的值。

齿根高：h = m c。

齿顶圆直径：d = m z / cosα。

齿根圆直径：d = m (z / cosα 2 (m + c))。

4. 功率计算。

斜齿轮传动系统的功率计算是设计中的重要一环。

一般来说，斜齿轮传动系统的额定功率可以根据以下公式计算：P = (π T n) / 30000。

其中，P为功率，T为扭矩，n为转速。

5. 接触疲劳强度计算。

在斜齿轮传动系统设计中，还需要考虑齿轮的接触疲劳强度，以确保传动系统的可靠性和安全性。

接触疲劳强度的计算公式如下：σH = (2 Ft) / (b d Z Y)。

斜齿圆柱齿轮的参数及几何尺寸计算（转载）狂人不狂收录于2007-04-18 阅读数：1093 收藏数：2公众公开原文来源我也要收藏以文找文如何对文章标记，添加批注？9.9.２◆斜齿圆柱齿轮的参数及几何尺寸计算◆斜齿轮的轮齿为螺旋形，在垂直于齿轮轴线的端面（下标以t表示）和垂直于齿廓螺旋面的法面（下标以n表示）上有不同的参数。

斜齿轮的端面是标准的渐开线，但从斜齿轮的加工和受力角度看，斜齿轮的法面参数应为标准值。

1.螺旋角β右图所示为斜齿轮分度圆柱面展开图，螺旋线展开成一直线，该直线与轴线的夹角β称为斜齿轮在分度圆柱上的螺旋角，简称斜齿轮的螺旋角。

tanβ=πd/ps对于基圆柱同理可得其螺旋角βb为:所以有：...（9-9-01）通常用分度圆上的螺旋角β斜进行几何尺寸的计算。

螺旋角β越大，轮齿就越倾斜，传动的平稳性也越好，但轴向力也越大。

通常在设计时取。

对于人子齿轮，其轴向力可以抵消，常取，但加工较为困难，一般用于重型机械的齿轮传动中。

齿轮按其齿廓渐开螺旋面的旋向，可分为右旋和左旋两种。

如何判断左右旋呢？测试一下？2.模数如图所示，pt为端面齿距，而pn为法面齿距，pn = pt·cosβ，因为p=πm, πmn＝πmt·cosβ,故斜齿轮法面模数与端面模数的关系为: mn＝mt·cosβ。

3.压力角因斜齿圆柱齿轮和斜齿条啮合时，它们的法面压力角和端面压力角应分别相等，所以斜齿圆柱齿轮法面压力角αn和端面压力角αt的关系可通过斜齿条得到。

在右图所示的斜齿条中，平面ABD在端面上，平面ACE在法面S上，∠ACB=90°。

在直角△ABD、△ACEJ及△ABC中，、、、BD=CE，所以有：... （9-9-03）>>法面压力角和端面压力角的关系<<4.齿顶高系数及顶隙系数：无论从法向或从端面来看，轮齿的齿顶高都是相同的，顶隙也是相同的，即5.斜齿轮的几何尺寸计算：只要将直齿圆柱齿轮的几何尺寸计算公式中的各参数看作端面参数，就完全适用于平行轴标准斜齿轮的几何尺寸计算，具体计算公式如下表所示：名称符号公式分度圆直径 d d=m z=(m n/cosβ)z基圆直径d b d b=dcosαt齿顶高h a h a=h*an m n齿根高h f h f=(h*an+c*n)m n全齿高h h=ha+h f(2h*an+c*n)m n齿顶圆直径d a d a=d+2ha中心距 a a=(d1+d2)/2=m n(z1+z2)/2cosβ从表中可以看出，斜齿轮传动的中心距与螺旋角β有关。

斜齿轮计算公式大全斜齿轮是一种常见的传动装置，其计算公式涉及到许多参数和变量。

在工程设计和制造过程中，掌握斜齿轮计算公式是非常重要的。

本文将为大家详细介绍斜齿轮计算公式大全，希望能对大家有所帮助。

1. 基本参数。

在计算斜齿轮时，首先需要了解一些基本参数，包括模数、齿数、压力角、齿宽等。

这些参数将直接影响到斜齿轮的设计和计算。

模数是指齿轮齿数与齿轮直径的比值，通常用m表示。

齿数即为齿轮上的齿的数量，用z表示。

压力角是齿轮齿面上与基圆切线的夹角，用α表示。

齿宽即为齿轮齿面的宽度，用b表示。

2. 齿轮啮合传动比。

齿轮啮合传动比是指齿轮啮合时，从动齿轮齿数与动齿轮齿数之比。

在计算斜齿轮时，需要根据实际情况计算齿轮啮合传动比，以确定齿轮的设计参数。

3. 齿轮啮合角。

齿轮啮合角是指相邻两齿啮合时，它们的啮合线与轴线的夹角。

在斜齿轮的设计中，需要计算齿轮啮合角，以确定齿轮的啮合情况。

4. 齿轮啮合线速度。

齿轮啮合线速度是指齿轮啮合点上的线速度。

在设计斜齿轮时，需要计算齿轮啮合线速度，以确定齿轮的工作情况。

5. 齿轮啮合力。

齿轮啮合力是指齿轮啮合时所受的力。

在设计斜齿轮时，需要计算齿轮啮合力，以确定齿轮的强度和耐用性。

6. 齿轮啮合噪声。

齿轮啮合噪声是指齿轮啮合时产生的噪声。

在设计斜齿轮时，需要计算齿轮啮合噪声，以确定齿轮的工作环境。

7. 齿轮啮合温升。

齿轮啮合温升是指齿轮啮合时产生的温升。

在设计斜齿轮时，需要计算齿轮啮合温升，以确定齿轮的工作温度。

8. 齿轮啮合效率。

齿轮啮合效率是指齿轮啮合时的能量传递效率。

在设计斜齿轮时，需要计算齿轮啮合效率，以确定齿轮的能量传递情况。

总结。

斜齿轮计算公式涉及到许多参数和变量，包括基本参数、齿轮啮合传动比、齿轮啮合角、齿轮啮合线速度、齿轮啮合力、齿轮啮合噪声、齿轮啮合温升、齿轮啮合效率等。

在设计斜齿轮时，需要根据实际情况计算这些参数和变量，以确定齿轮的设计参数和工作情况。

希望本文所介绍的斜齿轮计算公式大全能对大家有所帮助。

斜齿圆柱齿轮的参数及几何尺寸计算斜齿圆柱齿轮的参数包括模数、齿数、压力角和齿顶高等。

其中，模数是一个重要的参数，表示单位齿数与齿轮圆直径的比值，通常用字母M表示。

模数的选择应考虑工作负荷、制造成本、齿轮尺寸等因素，一般常见的模数有0.5、1、1.5等。

齿数是指齿轮上的齿的数量，常用字母Z表示。

齿数的选择与传动比、工作负荷等因素有关，一般齿数较大时，传动平稳、传动比变化较小，但齿轮尺寸较大。

齿数的计算一般根据传动比和模数来确定。

压力角是齿轮齿面与齿轮轴线之间的夹角，通常用字母α表示。

压力角的选择主要考虑齿轮的强度和制造便利性。

一般常见的压力角为20°、14.5°等，通常应根据实际情况选择。

齿顶高是指从齿轮齿顶到基圆上的距离，通常用h_a表示。

齿顶高的计算一般根据齿小齿高、模数等来确定，可以通过以下公式计算：h_a=（2h+c）/m其中，h为齿小齿高，c为齿向厚度，m为模数。

而斜齿圆柱齿轮的几何尺寸计算主要包括齿顶圆直径、齿根圆直径、分度圆直径等。

这些尺寸的计算可以通过以下公式得出：齿顶圆直径：d_a=m*(Z+2)齿根圆直径：d_f=m*Z分度圆直径：d = m*Z/ cosα其中，d_a为齿顶圆直径，d_f为齿根圆直径，d为分度圆直径，m为模数，Z为齿数，α为压力角。

除了上述参数和几何尺寸的计算，还有齿廓曲线的计算，斜齿圆柱齿轮常用的齿廓曲线有圆弧形、渐开线形等。

在齿廓曲线的计算中，一般采用渐开线形齿廓，以保证齿轮传动的平稳性和齿面接触的均匀性。

综上所述，斜齿圆柱齿轮的参数和几何尺寸计算包括模数、齿数、压力角、齿顶高和齿廓曲线等。

这些计算是齿轮设计和制造中的重要部分，通过选取合适的参数和几何尺寸，可以保证齿轮传动的可靠性和传动效率。

斜齿圆柱齿轮的参数及几何尺寸计算（转载）狂人不狂收录于2007-04-18 阅读数：1093收藏数：2公众公开原文来源我也要收藏以文找文如何对文章标记，添加批注.２◆斜齿圆柱齿轮的参数及几何尺寸计算◆斜齿轮的轮齿为螺旋形，在垂直于齿轮轴线的端面（下标以t表示）和垂直于齿廓螺旋面的法面（下标以n表示）上有不同的参数。

斜齿轮的端面是标准的渐开线，但从斜齿轮的加工和受力角度看，斜齿轮的法面参数应为标准值。

1.螺旋角β右图所示为斜齿轮分度圆柱面展开图，螺旋线展开成一直线，该直线与轴线的夹角β称为斜齿轮在分度圆柱上的螺旋角，简称斜齿轮的螺旋角。

tanβ=πd/ps对于基圆柱同理可得其螺旋角βb为:所以有：...（9-9-01）通常用分度圆上的螺旋角β斜进行几何尺寸的计算。

螺旋角β越大，轮齿就越倾斜，传动的平稳性也越好，但轴向力也越大。

通常在设计时取。

对于人子齿轮，其轴向力可以抵消，常取，但加工较为困难，一般用于重型机械的齿轮传动中。

齿轮按其齿廓渐开螺旋面的旋向，可分为右旋和左旋两种。

如何判断左右旋呢测试一下2.模数如图所示，pt为端面齿距，而pn为法面齿距，pn = pt·cosβ，因为p=πm, πmn＝πmt·cosβ,故斜齿轮法面模数与端面模数的关系为: mn＝mt·cosβ。

3.压力角因斜齿圆柱齿轮和斜齿条啮合时，它们的法面压力角和端面压力角应分别相等，所以斜齿圆柱齿轮法面压力角αn和端面压力角αt 的关系可通过斜齿条得到。

在右图所示的斜齿条中，平面ABD 在端面上，平面ACE 在法面S上，∠ACB=90°。

在直角△ABD、△ACEJ及△ABC中，、、、BD=CE，所以有：>>法面压力角和端面压力角的关系<<... （9-9-03）4.齿顶高系数及顶隙系数：无论从法向或从端面来看，轮齿的齿顶高都是相同的，顶隙也是相同的，即5.斜齿轮的几何尺寸计算：只要将直齿圆柱齿轮的几何尺寸计算公式中的各参数看作端面参数，就完全适用于平行轴标准斜齿轮的几何尺寸计算，具体计算公式如下表所示：名称符号公式分度圆直径d d=m z=(m n/cosβ)z基圆直径d b d b=dcosαt齿顶高h a h a=h*an m n齿根高h f h f=(h*an+c*n)m n全齿高h h=ha+h f(2h*an+c*n)m n齿顶圆直径d a d a=d+2ha中心距a a=(d1+d2)/2=m n(z1+z2)/2cosβ从表中可以看出，斜齿轮传动的中心距与螺旋角β有关。

例：1.00244αfn =12°θ=90°βf1=βf2=16.5°法向模数m n m n =t fn /π=m s *cos βf m n =端面模数m s m s =m n /cos βf =t fs /πm s =z 1=z 2=法向分度圆压力角αfn tg αfn =tg αfs cos βf αfn =°端面分度圆压力角αfs tg αfs =tg αfn /cos βf αfs =°βf1=°βf2=°基圆螺旋角β0tg β0=tg βf *cos αfs sin β0=sin βf cos αfnβ0=°d f1=d f2=D e1=D e2=D i1=D i2=r 01=r 02=法向基节t jn t jn =m n *π*cos αfn t jn =端面基节t js t js =m s *π*cos αfst js =法向周节t fn t fn =π*m n t fn =端面周节t fs t fs =t fn /cos βf t fs =轴向齿距t fct fc =π*m s /tg βf=π*m n /sin βft fc =H=z*π*m s /tg βf =z*π*m n /sin βf H 1=H=z*π*m sH 2=齿顶高h e h e =m n ×f n h e =齿根高h i h i =m n ×(f n +c n )h i =齿高h h=h i +h eh=径向间隙c n m n m n ≤1 c n =h i -h e =0.35m n ＞1 c n =h i -h e =0.25齿顶高系数f n f n =1 短齿f n =0.8f n =中心距A 0A 0=(±d fi +d f2)/2A 0=引用齿数z y z y =z/(cos 3βf )=C M *z z y1=分度圆弧齿厚S fn S fn =m n *(π/2±2tg αfn *ξn )S fn =分度圆弦齿厚S'fnS fn =m n*z y *sin(90°/z y)S'fn1= 1.5707751361.910886825 1.23070582825.03077391Z2/TAN(βf2)*Ms=14.0837460916.500000000按d f1、d f =z×m n /cos βf 按已知β3.14159265412.218745620.2815125弧度=16.129478114斜齿圆柱齿轮和螺旋齿轮传动计算公式m n =z 1=z 2=名称代号公式122.3307739111.2677840212.00000000012.499506978弧度= 1.631.042948913弧度=73.50000000013.50377369弧度=0.209439510.218157552弧度=3.1988601236.874965650.2879793271.28281724螺旋线导程H265.472359513.106082570.353.27652064212.3511.06134831齿数z z=d f cos βf /m n r 0=d f *cos αfs /2齿根圆直径D i =d f -/+ 2m n ×（f n +c n ）齿顶圆直径D e De=d f ±2m n f n分度圆直径d f 分度圆螺旋角βf cosβf =z×m n /d f基圆半径r 027.0307739116.1696439111.580668719.5572611c n*m n =1.353.0729413171.56992509227.22703495C M =10.35c n 取值c n 值由mz y2=174.5961156S'fn2=分度圆弦齿高h f h f=R ey -m n*z y/2*cos(90°/z y)h f=变位系数ξnξn=则S fn=m n*(π/2±2tgαfn*ξn)ξn=mn*π/2(Sfn-mn*π/2)k斜齿轮跨测齿数K 1.3201278490.8ξn=0.767055788=mn*π/2+mn*2*tgαfn*ξn(Sfn-mn*π/2)/mn/2/tgαfn1.5707963270.561203673注：凡有“±”或“+”符号的，上面符号用于外啮合齿轮，下面符号用于内啮合齿轮1.570796327px1q中心距A=19.5572653.761.2307058281.6648870270.739212816蜗杆轴向模数与蜗轮端面模数相等(d1+d2)/2=(q+z2)*m/2蜗杆轴向齿距=πm蜗杆直径系数=d1/m=z1/tanγ按C n0.6440495650.62997554 0.82156885。
