3207-03QJZ-400（315、200）/1140（660）矿用隔爆兼本质安全型真空电磁起动器产品使用说明书甘肃容和矿用设备集团有限公司2009.03.10出版1 用途及使用范围1.1QJ Z—200、315、400/1140矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于含有爆炸性气体（甲烷或煤尘的矿井），主要用于直接起动或停止额定电压至1140V，频率为50Hz，额定功率250KW（200A）、400KW（315A）、550KW（400A）以内的三相鼠笼异步电动机。

起动器配备智能汉显保护器，保护器是在一型基础上的升级版，它将原外围本安回路集成在保护器内，使起动器外围线路简单易维护、故障率低、保护更可靠，另具有RS-485通讯接口。

起动器可进行远方控制和联控，并可在停机时进行换向。

1.2 起动器的工作条件如下：a.海拔高度为2000 m；b.周围环境温度为－20～+40℃；c.周围相对湿度不大于95％（25℃）；d.须能防止水或其它液体浸入的地方；e.无剧烈振动，颠簸以及水平安装倾斜度在15°以内的环境中；f.无破坏绝缘的气体或蒸汽的环境中。

1.3 起动器具有欠压过压保护、短路保护、断相与不平衡保护和漏电闭锁功能，并且具有显示功能，故障记忆功能、试验功能等。

1.4起动器型号含义：2. 执行标准MT111-1998《矿用隔爆型低压交流真空电磁起动器》；Q/GKD 014—2006《QJZ—400（315、200）/1140（660）矿用隔爆兼本质安全型真空电磁起动器》。

3. 防爆型式矿用隔爆兼本质安全型; 防爆标志 Exd〔ib〕I .4 结构和性能概述4.1 起动器由装在撬形底架上的方形隔爆外壳，固定式千伏级元件装配，控制板装配及前门组装部件组成，其中外壳又分成接线空腔和主腔二个独立的隔爆部分。

起动器的前门为平面止口式，开门时，需先解开前门右侧中部的机械闭锁，然后提起起动器左侧固定于铰链上的操作手把，将前门向上抬起大于30㎜后（不要过于抬高），前门即可打开，关门时，用手平提铰链上的操作手把，转动前门即可关闭。

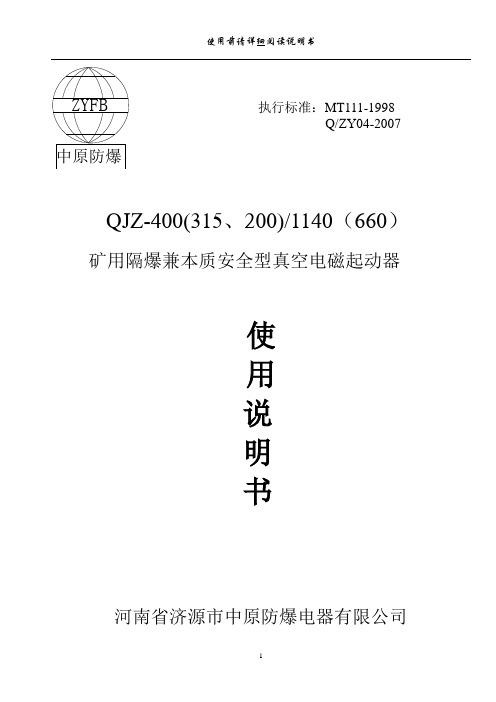

执行标准：MT111-1998Q/ZY04-2007QJZ-400(315、200)/1140（660）矿用隔爆兼本质安全型真空电磁起动器使 用 说 明 书河南省济源市中原防爆电器有限公司ZYFB中原防爆目录一、产品特点 (3)二、适用范围 (3)三、产品型号含义 (3)四、特点 (3)五、功能 (4)六、主要技术参数 (4)七、操作指南 (7)八、电气工作原理 (12)九、外型尺寸及重量 (12)十、标志、包装、运输 (12)十一、售后服务 (13)十二、常见故障及处理方法 (13)十三、电器元件明细表 (14)十四、附图………………………………………………1 5一、产品特点QJZ-(200、315)400/1140、(660)矿用隔爆兼本质安全型真空电磁起动器，它适应于煤矿井下交流50HZ 电压380V、660V或1140V、额定电流至400A的线路中，直接或远距离起动和停止矿用隔爆型三相鼠笼式感应电动机。

该起动器采用平移式快开门结构，机芯设计为手车式结构，并有内置导轨，可方便地拉出机芯。

保护装置具有欠压、短路、过载、断相、漏电闭锁、漏气闭锁、风电闭锁等保护功能，能方便的实现远控/近控、单台/联台的转换操作，同时还具有故障记忆、时间、等多种扩展功能，若特殊指定还能具有485联网通讯功能。

是一种适合在煤炭工业中推广使用的保护装置。

该起动器采用平移式快开门结构，机芯设计为手车式结构，并有内置导轨，可方便地拉出机芯。

二、适用范围1、起动器，适用于含有爆炸性气体（甲烷）和爆尘的矿井中，但周围介质中不含有破坏金属绝缘的活动性化学物质。

2、起动器在下列工作条件下，方能可靠工作：（1）海拔高度不高于2000米，（2）周围介质温度不高于+40℃,不低于-5℃；（3）周围空气相对湿度不大于95%（+25℃）；（4）须能防止水和液体浸入起动器腔内；（5）无剧烈振动、颠簸以及垂直倾斜在15度的环境中；（6）安装类别：III类；（7）污染等级：3级3、防爆型式：矿用隔爆兼本质安全型，防爆标志为Exd〔ib〕I。

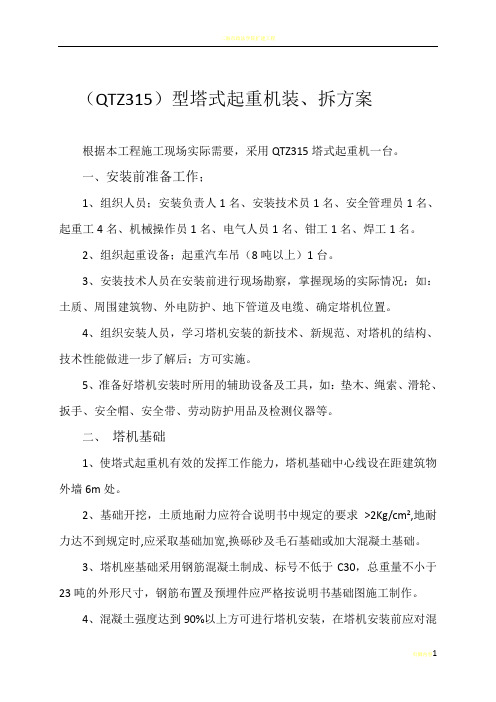

（QTZ315）型塔式起重机装、拆方案根据本工程施工现场实际需要，采用QTZ315塔式起重机一台。
