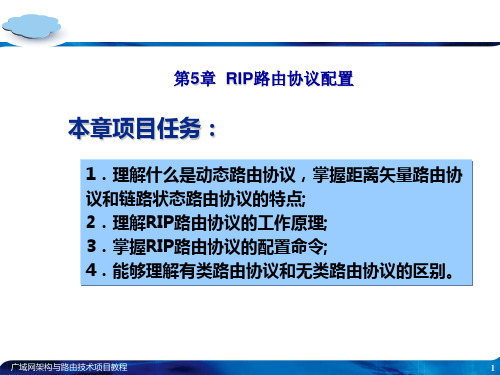

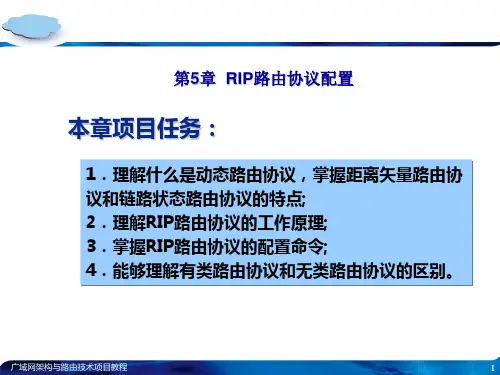

第5章RIP路由协议配置

rip路由协议配置原理RIP（Routing Information Protocol）是一种基于距离向量的路由协议，用于在互联网中的路由器之间交换路由信息并动态更新路由表。

RIP使用跳数作为度量标准来衡量到达目的网络的距离，每个路由器都维护一个本地路由表，记录了它所知道的网络及其距离。

当路由器启动或网络拓扑发生变化时，路由器会周期性地广播自己的路由表给周围的邻居路由器，通过交换路由表信息，各个路由器可以共同构建整个网络的路由表。

RIP协议的配置原理如下：1. 在每个路由器上启用RIP协议，并指定RIP版本（RIPv1或RIPv2）。

2. 将路由器的接口与相应的网络关联起来，使其能够感知到该网络的存在。

3. 配置RIP协议的相关参数，包括广播时间间隔、超时时间等。

这些参数决定了路由器在何时广播自己的路由表，以及何时将某个路由标记为失效。

4. 当路由器启动或有新的网络接入时，它会向相邻的路由器发送RIP请求消息，以获取相邻路由器的路由表。

5. 路由器周期性地广播自己的路由表给周围的邻居路由器，这些广播消息称为RIP响应消息。

响应消息中包含了该路由器所知道的网络及其距离信息。

6. 当接收到其他路由器发送的RIP响应消息时，路由器会更新自己的路由表，根据接收到的路由信息来确定最佳路径，并更新距离值。

7. 如果一段时间内没有收到特定路由的RIP响应消息，路由器会认为该路由已经失效，将其从路由表中删除。

8. 当网络拓扑发生变化时，如链路断开或新的网络接入，路由器会相应地更新自己的路由表，并向周围的邻居路由器发送更新消息。

需要注意的是，RIP协议的距离度量标准是基于跳数的，因此在大型网络中可能会出现计算效率低、收敛速度慢等问题。

此外，RIPv1只支持IPv4，不支持无类别域间路由选择（Classless Inter-Domain Routing，CIDR）和身份验证机制，而RIPv2支持IPv4和IPv6，且具备更多功能和安全性。

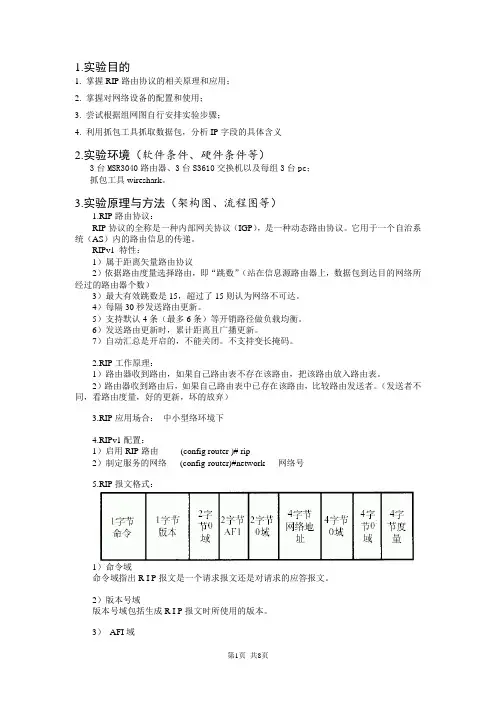

1.实验目的1. 掌握RIP路由协议的相关原理和应用；2. 掌握对网络设备的配置和使用；3. 尝试根据组网图自行安排实验步骤；4. 利用抓包工具抓取数据包，分析IP字段的具体含义2.实验环境（软件条件、硬件条件等）3台MSR3040路由器、3台S3610交换机以及每组3台pc；抓包工具wireshark。

3.实验原理与方法（架构图、流程图等）1.RIP路由协议：RIP协议的全称是一种内部网关协议（IGP），是一种动态路由协议。

它用于一个自治系统（AS）内的路由信息的传递。

RIPv1 特性：1）属于距离矢量路由协议2）依据路由度量选择路由，即“跳数”（站在信息源路由器上，数据包到达目的网络所经过的路由器个数）3）最大有效跳数是15，超过了15则认为网络不可达。

4）每隔30秒发送路由更新。

5）支持默认4条（最多6条）等开销路径做负载均衡。

6）发送路由更新时，累计距离且广播更新。

7）自动汇总是开启的，不能关闭。

不支持变长掩码。

2.RIP工作原理：1）路由器收到路由，如果自己路由表不存在该路由，把该路由放入路由表。

2）路由器收到路由后，如果自己路由表中已存在该路由，比较路由发送者。

（发送者不同，看路由度量，好的更新，坏的放弃）3.RIP应用场合：中小型络环境下4.RIPv1配置：1）启用RIP路由(config router )# rip2）制定服务的网络(config-router)#network 网络号5.RIP报文格式：1）命令域命令域指出R I P报文是一个请求报文还是对请求的应答报文。

2）版本号域版本号域包括生成R I P报文时所使用的版本。

3）AFI域地址家族标识(Address Family Identifier ，A F I )域指出了互联网络地址域中所出现的地址家族。

4）互联网络地址域4字节的互联网络地址域包含一个互联网络地址。

这个地址可以是主机、网络，甚至是一个缺省网关的地址码。

5）度量标准域包含报文的度量计数。

RIP协议配置RIP（Routing Information Protocol）是一种基于距离向量的动态路由协议，用于在互联网中的各个路由器之间交换路由信息。

本文将介绍如何配置RIP协议，并进行详细的步骤说明。

1. RIP协议概述RIP协议是一种基于距离向量的路由选择协议，其工作原理是通过交换路由表信息来实现路由选择。

RIP使用跳数（hop count）作为度量标准，每经过一个路由器，跳数加一，默认最大跳数为15。

RIP协议具有简单、易于配置和实现的特点，但由于其距离度量方式简单，适用于小型网络环境。

2. RIP协议配置步骤步骤1：进入路由器配置模式首先，需要通过终端或远程连接工具登录到待配置RIP协议的路由器。

然后，进入路由器的配置模式，可以使用以下命令：enableconfigure terminal步骤2：启用RIP协议接下来，需要启用RIP协议，并指定要使用的版本。

RIP协议有两个版本：RIPv1和RIPv2。

RIPv1是最早的版本，不支持无类别域间路由（CIDR）和VLSM （可变长度子网掩码），RIPv2支持这些功能。

要启用RIP协议并选择版本，可以使用以下命令：router ripversion 2步骤3：配置RIP协议的网络在步骤2中，已经启用了RIP协议并选择了版本。

接下来，需要配置RIP协议所应用的网络。

使用以下命令来配置RIP协议的网络：network <网络地址>其中，“”是指要应用RIP协议的网络地址。

步骤4：配置RIP协议的路由器IDRIP协议需要为每个路由器指定一个唯一的路由器ID。

路由器ID可以是路由器的回环接口IP地址，也可以是其他可用的IP地址。

使用以下命令来配置RIP协议的路由器ID：router-id <路由器ID>其中，“”是指要配置的路由器ID。

步骤5：保存配置并退出完成以上配置后，需要保存配置并退出配置模式。

使用以下命令保存配置并退出配置模式：exitwrite3. 验证RIP协议配置完成RIP协议的配置后，可以通过一些命令来验证配置的正确性。

rip协议配置RIP协议配置。

RIP（Routing Information Protocol）是一种基于距离向量的路由协议，用于在小型网络中实现路由选择。

在本文中，我们将介绍如何进行RIP协议的配置，以便在网络中实现有效的路由选择和数据传输。

首先，我们需要了解RIP协议的基本原理。

RIP协议使用跳数（hop count）作为路由选择的度量标准，即选择跳数最少的路径作为最佳路径。

当网络中的路由器收到更新信息时，会根据跳数进行路由表的更新，并将更新信息发送给相邻的路由器。

这样，整个网络中的路由表就会不断地更新，以适应网络拓扑的变化。

在进行RIP协议的配置之前，我们需要确保网络中的所有路由器都支持RIP协议，并且处于同一个RIP域中。

在实际操作中，我们需要在每台路由器上进行如下配置：1. 启用RIP协议，在路由器的配置界面中，输入相应的命令来启用RIP协议。

例如，在Cisco路由器上，可以使用命令“router rip”来启用RIP协议。

2. 配置网络，在启用RIP协议之后，我们需要配置路由器所连接的网络。

通过输入命令“network <network_address>”来告知路由器哪些网络属于RIP域，需要进行路由选择。

3. 设置路由器之间的邻居关系，在RIP协议中，路由器之间需要建立邻居关系，以便进行路由信息的交换。

通过输入命令“neighbor <neighbor_router_address>”来设置邻居路由器的地址。

4. 确认路由信息的交换，在配置完成后，我们需要确认路由器之间是否能够正常地交换路由信息。

可以使用命令“show ip route”来查看路由表的更新情况，以确保路由信息的正确交换和更新。

在进行RIP协议的配置时，需要注意以下几点：1. 路由器之间的网络连接必须正常，否则无法进行路由信息的交换和更新。

2. 需要确保RIP协议的版本一致，否则可能会导致路由信息的不匹配。

RIP路由协议基本配置1. RIP路由协议简介RIP（Routing Information Protocol）是一种基于距离向量的路由协议，用于在小型网络中动态交换路由信息。

RIP通过广播更新路由表，支持最多15个跳数的路由，并使用跳数作为路径选择的度量。

RIP路由协议的基本配置包括以下几个步骤：2. 配置RIP路由协议2.1 确认网络拓扑在开始配置RIP路由协议之前，需要先确认网络拓扑。

了解网络中存在的子网和路由器之间的连接关系是非常重要的。

2.2 启用RIP路由协议配置RIP路由协议的第一步是启用协议。

在路由器上使用如下命令启用RIP路由协议：Router(config)# router rip2.3 添加网络到RIP协议接下来，需要将网络添加到RIP路由协议中。

使用以下命令将网络添加到RIP协议：Router(config-router)# network <network_address>其中，<network_address>是需要添加的网络地址。

可以使用通配符来指定多个网络。

2.4 配置其他参数除了添加网络之外，还可以配置其他参数来优化RIP路由协议的性能。

下面是一些常用的配置参数：•版本选择: RIP有两个版本，RIP v1和RIP v2。

RIP v1仅支持IPv4，而RIP v2则支持IPv4和IPv6。

可以使用以下命令选择RIP的版本：Router(config-router)# version {1 | 2}•跳数限制: 默认情况下，RIP最大支持15个跳数。

可以使用以下命令修改跳数限制：Router(config-router)# maximum-path <number>•路由定时器: RIP使用路由定时器来控制路由更新的频率。

可以使用以下命令调整路由定时器的值：Router(config-router)# timers basic <update_interval> <i nvalid_interval> <holddown_interval>3. RIP路由协议工作原理RIP路由协议的工作原理基于距离向量算法。

RIP路由协议基本配置RIP（Routing Information Protocol）是一种距离向量路由协议，被广泛应用于小型网络中。

RIP基于Bellman-Ford算法，使用距离作为路由选择的标准，根据每个路由器所知道的离开该路由器的最小跳数来选择最佳路径。

RIP协议的基本配置包括以下几个关键步骤：1.启用RIP协议在进行RIP协议配置之前，首先需要确认路由器上已经启用了RIP协议。

可以使用“show ip protocols”命令查看当前路由器是否启用了RIP协议。

2.配置RIP路由器IDRIP协议中的路由器ID是一个16位的标识符，用于区分不同的路由器。

配置RIP路由器ID可以使用“router rip”命令，然后使用“router-id”命令配置路由器ID。

3.配置RIP网络RIP协议使用网络地址来标识网络，因此需要配置RIP协议所在的网络。

使用“network”命令配置RIP网络。

例如，要将一个网络地址192.168.1.0/24添加到RIP路由表中，则可以使用“network192.168.1.0”命令。

4.配置RIP版本RIP协议有两个版本，RIPv1和RIPv2、RIPv1只支持IPv4，而RIPv2不仅支持IPv4，还支持更多高级功能，如VLSM（可变长度子网掩码）和认证等。

可以使用“version”命令配置RIP版本。

例如，要将RIP版本配置为RIPv2，则可以使用“version 2”命令。

5.配置RIP路由过滤有时，我们需要限制RIP路由的传播，可以使用路由过滤来实现。

可以使用“distribute-list”命令配置RIP路由的传播策略。

例如，要从RIP路由表中排除特定的网络地址，则可以使用“distribute-list out”命令。

6.配置RIP路由的默认跳数RIP协议中，路由的跳数是选择路由的重要指标。

默认情况下，每个RIP路由器在将路由信息传播给邻居时，将跳数加1，直到达到最大跳数。

rip协议配置RIP（Routing Information Protocol）是一种基于距离向量算法的路由协议，用于在互联网中进行路由选择。

RIP使用跳数作为度量单位，将网络拓扑信息交换给邻居路由器，并根据跳数来选择最佳路径。

RIP协议主要用于小型网络和中等规模的网络，比如局域网（LAN）或广域网（WAN）。

在RIP网络中，路由器通过交换路由表来了解整个网络，然后根据这些信息来选择最佳路由。

在进行RIP协议的配置之前，首先需要了解RIP协议的工作原理。

RIP协议将路由器之间的信息通过RIP报文进行交换，每隔30秒发送一次完整的路由表。

路由表中包含网络的目的地址、下一跳路由器的IP地址和跳数。

路由器收到新的路由表后，会根据自身的路由表更新信息，并传递给邻居路由器，一直循环下去。

下面是一个RIP协议的配置示例，假设有两个路由器R1和R2，它们之间通过一个交换机连接：1. 首先，在R1路由器上配置RIP协议。

进入路由器的配置模式，并输入以下命令：```R1(config)# router ripR1(config-router)# network 192.168.1.0R1(config-router)# network 192.168.2.0R1(config-router)# version 2```以上命令中，`router rip`表示开始配置RIP协议，`network`后面的参数表示要交换RIP信息的网络，可以配置多个网络，`version 2`表示使用RIP协议的第二个版本。

2. 同样地，在R2路由器上也进行RIP协议配置。

进入路由器的配置模式，并输入以下命令：```R2(config)# router ripR2(config-router)# network 192.168.2.0R2(config-router)# network 192.168.3.0R2(config-router)# version 2```以上命令中，`router rip`表示开始配置RIP协议，`network`后面的参数表示要交换RIP信息的网络，可以配置多个网络，`version 2`表示使用RIP协议的第二个版本。

R I P路由协议配置本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March2.1实验目的通过本实验，学生可以掌握以下技能:1.路由器基本配置使用方法；2.配置RIP协议;3.配置RIPv2协议;4.查看上述配置项目的相关信息。

2.2实验任务1.配置路由器端口的IP地址；2.配置RIP协议；3.配置RIP v2协议；4.使得不同网段的PC机能够通信；2.3实验设备CISCO2600交换机三台，带网卡的PC机两台，控制电缆两条，串口连接线两条。

交叉线序网线两条以及Consoie电缆；2.4实验环境如图所示，用串口连接线把路由器router1的串口s0和router3的串口s0连接起来；把路由器router2的串口s0和router3的串口s1连接起来。

PC1与路由器router1的FastEthernet0/1连接，PC2与路由器router2的FastEthernet0/11连接，电缆连接完成后。

给所有设备加电，开始进行实验。

2.5实验报告要求实验报告信息要求完整，包括学号、姓名、班级、专业、课程名称、教师名称、实验目的、实验任务、实验环境、实验步骤及详细记录、实验过程中存在的问题及实验心得体会等内容。

2.6实验步骤通过PC1上的超级终端连接路由器router1，并为路由器命名Router> enableRouter# configure terminalRouter(config)#Router(config)# hostname router1router1(config)#1.设置路由器router1的Ethernet0端口的IP地址router1(config)# interface ethernet0router1(config-if)# ip address 11.168.1.11 255.0.0.0router1(config-if)# no shutdown2.设置路由器router1的串口s0端口的IP地址router1(config-if)# int s0router1(config-if)# ip address 192.168.1.13 255.255.255.0router1(config-if)# no shutdown3.设置PC1的IP地址11.168.1.10，网关为11.168.1.114.通过超级终端连接路由器router3，并为路由器命名Router> enableRouter# configure terminalRouter(config)#Router(config)# hostname router3Router3(config)#5.设置路由器router3的串口s0端口的IP地址，并设置数据传输率Router3(config-if)# int s0Router3(config-if)# ip address 192.168.1.31 255.255.255.0Router3(config-if)# no shutRouter3(config-if)#clock rate 96006.设置路由器router3的串口s1端口的IP地址，并设置数据传输率Router3(config-if)# int s1Router3(config-if)# ip address 10.168.1.32 255.0.0.0Router3(config-if)# no shutRouter3(config-if)#clock rate 96007.通过PC2上的超级终端连接路由器router2，并为路由器命名Router> enableRouter# configure terminalRouter(config)#Router(config)# hostname router2Router2(config)#8.设置路由器router2的Ethernet0端口的IP地址Router2(config)# interface ethernet0Router2(config-if)# ip address 12.168.1.22 255.0.0.0Router2(config-if)# no shutdown9.设置路由器router2的串口s0端口的IP地址Router2(config-if)# int s0Router2(config-if)# ip address 10.168.1.23 255.0.0.0Router2(config-if)# no shutdown10.设置PC2的IP地址12.168.1.10，网关为12.168.1.2211.测试PC1与PC2的连通性，在pc1上Pc1>ping 12.168.1.10由于路由器上不存在相关路由，所以PC之间还不能够通信。

实验五 RIP路由协议配置【实验目的】1．掌握RIP协议的工作原理。

2. 掌握RIP协议的配置方法。

【实验原理】1．路由信息协议RIP路由信息协议（Routing Information Protocol，RIP）是内部网关协议中最先得到广泛应用的协议。

RIP是一种基于距离向量的路由协议，其最大优点就是简单，开销小。

（1）距离RIP协议要求网络中每一个路由器都维护从它自己到每一个目的网络的距离记录，这个距离作为衡量路由优劣的度量值。

RIP中的“距离”也称为“跳数”，路由器到直连网络的距离定义为“0”，到非直连网络的距离定义为所经过的路由器的个数。

RIP规定，当距离等于16时，表示该目的网络不可达，所以RIP仅适用于小型网络。

（2）工作原理每个运行RIP协议的路由器都周期性地向其直接相连的邻居路由器发送自己完全的路由表的信息（路由信息是封装在RIP报文中发送的，主要包括目的网络，下一跳路由器，距离等信息），同时也从邻居路由器接收路由更新信息，并按照距离向量算法更新自己的路由表。

路由器刚开始工作时，仅知道自己的直连网络及其距离，接着路由器向邻居路由器交换并更新路由信息，经过若干次的更新后，所有的路由器最终都会知道到达本自治系统中任何一个网络的最短距离和下一跳路由器。

（3）距离向量算法邻居发来的路由更新报文中包括了很重要的信息：目的网络，其距离（即最短距离），下一跳地址。

RIP路由器必须根据更新报文和自己当前路由表的内容找出到每一个目的网络的最短距离和正确的下一跳。

这种更新算法称为距离向量算法。

对每一个相邻路由器发来的更新报文，进行以下步骤处理：○1对地址为X的相邻路由器发来的更新报文，先修改报文中的项目：“下一跳”均修改为X，“距离”均加1。

○2对修改后的报文的每一项（这里为了叙述清楚，用项目A来表示）进行以下处理：若本路由器路由表中没有项目A的目的网络，则把项目A添加到路由表中。

若本路由器中某个路由的目的网络和下一跳地址均与项目A相同，则用项目A的距离更新本路由。

实验报告2.进入PC0/PC1主机进行IP配置3.进入S3560交换机配置3.1划分VLAN10 和VLAN203.2Fa0/10端口绑定VLAN10, Fa0/20端口绑定VLAN20 3.3分别为Vlan10/20配置步骤规划好的ip3.4配置RIP路由协议(router rip 前先执行开启路由: ip routing)输入：router rip（进入路由进程）输入：network 192.168.1.0（宣告直连网段）输入：network 192.168.2.0（宣告直连网段）输入：version 2（启用版本2）输入：no auto-summary（关闭路由汇总）输入：ex（退出）4.进入路由器1配置4.1 配置ip及时钟频率4.2 配置RIP路由协议输入：router rip（进入路由进程）输入：network 192.168.2.0（宣告直连网段）输入：network 192.168.3.0（宣告直连网段）输入：version 2（启用版本2）输入：no auto-summary（关闭路由汇总）输入：ex（退出）5.路由器0同理6.查看路由器0/1, S3560 路由表do show ip route结合实验拓扑图可知它们通过RIP协议相互学习到了地址并存储在路由表内.7.全部配置结束之后，测试PC0中与PC1的互通七、实验结果八、实验总结RIP 特性包括:1.有类, 距离矢量2.跳数为度量值3.不支持可变长子网掩码或不连续子网4.每30秒更新一次5.Rip被封装在UDP分段中，源目的端口号520通过本次实验我掌握了路由器RIP协议的配置方法，以及如何查看通过动态路由协议RIP 学习产生的路由，并熟悉广域网线缆的链接方式。

实验过程中我由于不细心造成几次配置失败，在以后的学习中我将会更加仔细，避免出现类似的低级错误。

这次实验也是收获满满的。

九、教师评阅意见。

RIP协议配置命令RIP（Routing Information Protocol）是一种基于距离矢量算法的路由协议，用于在局域网或广域网中实现路由信息的交换与更新。

本文将介绍RIP协议的配置命令，帮助用户正确地配置RIP协议。

RIP协议的配置主要包括以下几个方面：路由器接口配置、路由器RIP进程配置、路由器路由表配置等。

下面将详细介绍每个方面的配置命令。

一、路由器接口配置在配置RIP协议之前，需要先配置路由器的接口。

接口配置命令如下所示：interface <接口名称>ip address <IP地址> <子网掩码>no shutdown其中，<接口名称>为路由器接口的名称，如GigabitEthernet0/0/0；<IP地址>为接口的IP地址；<子网掩码>为接口的子网掩码。

使用以上命令可以为路由器的接口配置IP地址，并打开接口。

二、路由器RIP进程配置配置RIP协议之前，需要先开启RIP进程。

RIP进程配置命令如下所示：router ripversion 2network <网络地址>其中，version 2表示使用RIP版本2，<网络地址>是指需要进行路由的网络地址。

可以使用多个network命令配置多个网络地址。

三、路由器路由表配置配置RIP协议后，可以使用以下命令查看路由器的路由表：show ip route该命令可以显示当前路由器的所有路由信息，包括目的网络、下一跳地址、跳数等。

四、其他配置命令除了上述基本配置命令外，还可以使用一些其他命令进一步配置RIP协议。

下面是一些常用的命令示例：•清除路由表：clear ip route•路由过滤：distribute-list <访问列表> in/out <接口名称>•路由器静态路由：ip route <目的网络> <子网掩码> <下一跳地址>五、命令示例下面是一段示例配置命令，用于配置RIP协议：interface GigabitEthernet0/0/0ip address 192.168.1.1 255.255.255.0no shutdownrouter ripversion 2network 192.168.1.0show ip route以上命令完成了以下配置： - 配置了接口GigabitEthernet0/0/0的IP地址为192.168.1.1，子网掩码为255.255.255.0； - 开启了RIP进程，并配置了需要进行路由的网络地址为192.168.1.0； - 查看了路由表。

路由器的RIP路由协议配置方法路由器是计算机网络中的重要设备，用于在不同网络之间转发数据包。

路由器使用路由协议来确定数据包的最佳路径，其中RIP （Routing Information Protocol）是一种常用的动态路由协议之一。

本文将介绍路由器上配置RIP路由协议的方法。

一、了解RIP路由协议RIP是一种基于距离向量的路由协议，使用了跳数作为决策路径的指标。

它的工作原理是通过交换路由表信息，计算出到达目的网络的最佳路径，并定期更新路由表。

二、准备工作在配置RIP协议之前，需要确保路由器已经正确连接，并且可以访问配置命令行接口。

另外，确保你已经了解网络拓扑，包括各个网络接口的IP地址和子网掩码。

三、进入路由器的命令行界面使用合适的终端工具，如SecureCRT或PuTTY，通过串口或SSH 等方式连接到路由器。

输入正确的用户名和密码后，成功登录路由器操作系统。

四、进入全局配置模式在命令行界面下，输入以下命令，进入全局配置模式：```shellconfigure terminal```五、配置RIP路由协议输入以下命令，开始配置RIP路由协议：```shellrouter rip```六、配置本地接口在RIP配置模式下，输入以下命令，开始配置本地接口：```shellnetwork <本地网络地址>```其中，本地网络地址是指路由器所在的网络地址，可以使用子网掩码来指定具体的网络范围。

如果有多个本地接口，重复执行该命令配置其他接口。

七、设定版本号继续在RIP配置模式下，输入以下命令，设定RIP版本号：```shell```RIP支持两个版本，版本1和版本2。

版本2对于大规模网络更为高效，因此建议使用版本2。

八、跳数限制继续在RIP配置模式下，输入以下命令，设定跳数限制：```shellmaximum-paths 4```跳数限制是指最多允许的跳数数量，即经过的路由器数量。

根据网络规模和需求，可以调整跳数限制。
