实验六：RIP协议一、理论基础1、RIP简介RIP是Routing Information Protocol（路由信息协议）的简称。

它是一种相对简单的动态路由协议，在实践中被广泛的应用。

RIP是基于距离向量路由算法。

这种算法提供了互联网与运行RIP的路由器的有限拓扑网络视图。

在相邻的路由器之间进行广播，以（几乎）完全路由表的形式作周期性的更新。

它通过UDP（User Datagram Protocol）报文交换路由信息，使用跳数（Hop Count）来衡量到达目的地的距离（被称为路由权－Routing cost）。

RIP允许的最大跳数为15，任何大于15的目标地址节点都将视为不可访问的。

RIP最大节点数在大型网络中很大程度上限制它的使用，但是却防止了无限计数问题，从而避免了引起无止境的网络路由环路。

所以RIP一般用于采用同类技术的中等规模的网络，如校园网及一个地区范围内的网络，RIP并非为复杂、大型的网络而设计。

运行RIP协议的路由器间以30秒为间隔周期性的交换路由表信息。

在一个RIP广播信息中，包含了每个IP网络中RIP信息能到达的网络以及此网络的距离（以跳计数）的列表对。

在RIP中，路由器定义为到直接链路网络为一跳，到另一个路由器可达的网络为两跳，如此继续下去。

为提高性能，防止产生路由环，RIP支持水平分割（Split Horizon）、毒性逆转（Poison Reverse），并采用触发更新（Triggered Update）。

RIP的缺点：因为跳数的最大值是15，所以不适合于大型网络。

因为仅依据Hop Count(跳数)作为路由选择的度量标准，所以会选择距离最近的路径，不一定会选择最快的路径。

因为每30秒更新路由信息，所以产生大量的广播，消耗带宽资源。

RIP启动和运行的整个过程可描述如下：(1)某路由器刚启动RIP时，以广播形式向其相邻路由器发送请求报文，相邻路由器收到请求报文后，响应该请求，并回送包含本地路由信息的响应报文。

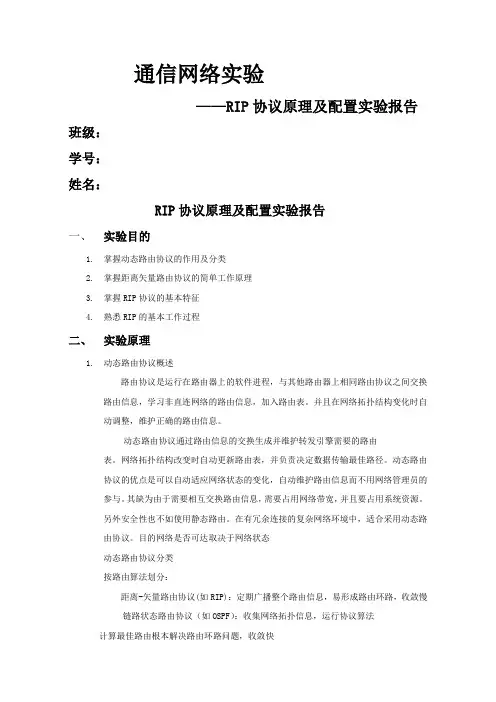

通信网络实验——RIP协议原理及配置实验报告班级：学号：姓名：RIP协议原理及配置实验报告一、实验目的1.掌握动态路由协议的作用及分类2.掌握距离矢量路由协议的简单工作原理3.掌握RIP协议的基本特征4.熟悉RIP的基本工作过程二、实验原理1.动态路由协议概述路由协议是运行在路由器上的软件进程，与其他路由器上相同路由协议之间交换路由信息，学习非直连网络的路由信息，加入路由表。

并且在网络拓扑结构变化时自动调整，维护正确的路由信息。

动态路由协议通过路由信息的交换生成并维护转发引擎需要的路由表。

网络拓扑结构改变时自动更新路由表，并负责决定数据传输最佳路径。

动态路由协议的优点是可以自动适应网络状态的变化，自动维护路由信息而不用网络管理员的参与。

其缺为由于需要相互交换路由信息，需要占用网络带宽，并且要占用系统资源。

另外安全性也不如使用静态路由。

在有冗余连接的复杂网络环境中，适合采用动态路由协议。

目的网络是否可达取决于网络状态动态路由协议分类按路由算法划分：距离-矢量路由协议(如RIP)：定期广播整个路由信息，易形成路由环路，收敛慢链路状态路由协议（如OSPF）：收集网络拓扑信息，运行协议算法计算最佳路由根本解决路由环路问题，收敛快按应用范围划分：域间路由协议(EGP)和域内路由协议(IGP)自治域系统(AS)是一组处于相同技术管理的网络的集合。

IGPs在一个自治域系统内运行。

EGPs连接不同的自治域系统。

2.RIP协议概述RIP（RoutingInformationProtocol）路由信息协议最早的动态路由协议，基于距离矢量算法实现使用UDP报文来交换路由信息以跳数多少选择最优路由RIPv1协议报文不携带掩码信息RIP的度量值，如下图所示：RIP一个比较大的缺陷是Metric只是简单的用跳数来表示，并不能准确的反映路径的真实状况。

如图所示，有三条路径的跳数是一样的，所以RIP 就认为这三条路径是一样的路径，但实际上三条路径的带宽差异很大。

RIP协议配置RIP（Routing Information Protocol）是一种基于距离向量的动态路由协议，用于在互联网中的各个路由器之间交换路由信息。

本文将介绍如何配置RIP协议，并进行详细的步骤说明。

1. RIP协议概述RIP协议是一种基于距离向量的路由选择协议，其工作原理是通过交换路由表信息来实现路由选择。

RIP使用跳数（hop count）作为度量标准，每经过一个路由器，跳数加一，默认最大跳数为15。

RIP协议具有简单、易于配置和实现的特点，但由于其距离度量方式简单，适用于小型网络环境。

2. RIP协议配置步骤步骤1：进入路由器配置模式首先，需要通过终端或远程连接工具登录到待配置RIP协议的路由器。

然后，进入路由器的配置模式，可以使用以下命令：enableconfigure terminal步骤2：启用RIP协议接下来，需要启用RIP协议，并指定要使用的版本。

RIP协议有两个版本：RIPv1和RIPv2。

RIPv1是最早的版本，不支持无类别域间路由（CIDR）和VLSM （可变长度子网掩码），RIPv2支持这些功能。

要启用RIP协议并选择版本，可以使用以下命令：router ripversion 2步骤3：配置RIP协议的网络在步骤2中，已经启用了RIP协议并选择了版本。

接下来，需要配置RIP协议所应用的网络。

使用以下命令来配置RIP协议的网络：network <网络地址>其中，“”是指要应用RIP协议的网络地址。

步骤4：配置RIP协议的路由器IDRIP协议需要为每个路由器指定一个唯一的路由器ID。

路由器ID可以是路由器的回环接口IP地址，也可以是其他可用的IP地址。

使用以下命令来配置RIP协议的路由器ID：router-id <路由器ID>其中，“”是指要配置的路由器ID。

步骤5：保存配置并退出完成以上配置后，需要保存配置并退出配置模式。

使用以下命令保存配置并退出配置模式：exitwrite3. 验证RIP协议配置完成RIP协议的配置后，可以通过一些命令来验证配置的正确性。

实验六路由协议RIP 的简单配置【实验目的】掌握路由器的 RIP 路由协议配置。

【背景描述】假设校园网在地理上被分为 2 个区域，每个区域内分别有一台路由器连接了 2 个子网，需要将两台路由器通过以太网链路连接在一起并进行适当的配置，以实现这 4 个子网之间的互联互通，本实验采用 RIP 路由协议实现子网之间的互通。

【实验原理】路由信息协议（RIP，Routing Information Protocols）属于内部网关协议（IGP，Interior Gateway Protocol），适用于小型网络。

RIP 的度量值为经过路由器的数量，每经过一台路由器，RIP 的度量值增加 1，也称为跳数增加 1。

RIP 在选择最优路径时，会优先选择一条到达目标网络跳数相对较少的路径。

RIP 支持的最大跳数是 15 跳，超过此跳数则被认为是不可达。

RIP 在构造路由表时会使用到 3 种计时器：更新计时器、无效计时器、刷新计时器。

路由器周期性地向每个邻居发送完整的路由表，路由表包括每个网络或子网的信息，以及与之相关的度量值。

【实现功能】两台路由器通过快速以太网端口连接在一起，每个路由器上连接 2 台计算机，每台计算机代表一个子网。

在路由器上运行 RIP 路由协议，实现所有子网间的互通。

【实验设备】2 台思科 2811 路由器。

【实验拓扑】路由协议 RIP 的简单配置拓扑图如图 1 所示。

图 1 路由协议RIP 的配置拓扑图【实验内容】【步骤 1】配置路由器接口 IP 地址RouterA：Router>enableRouter#conf tRouter(config)#hostname RouterA //路由器命名RouterA(config)#inter fa 0/0 //进入接口RouterA(config-if)#no shutdown //打开接口RouterA(config-if)#ip add 12.1.1.1 255.255.255.0 // 配置IP 地址RouterA(config)#inter eth 1/0RouterA(config-if)#no shutRouterA(config-if)#ip add 10.1.1.1 255.255.255.0 // 网关IP 地址RouterA(config)#inter eth 1/1RouterA(config-if)#no shutRouterA(config-if)#ip add 10.1.2.1 255.255.255.0 // 网关IP 地址RouterB：Router>enableRouter#conf tRouter(config)#hostname RouterB //路由器命名RouterB(config)#inter fa 0/0 //进入接口RouterB(config-if)#no shutdown //打开接口RouterB(config-if)#ip add 12.1.1.2 255.255.255.0 // 配置IP 地址RouterB(config-if)#inter eth 1/0RouterB(config-if)#no shutRouterB(config-if)#ip add 172.16.1.1 255.255.255.0RouterB(config)#inter eth 1/1RouterB(config-if)#no shutRouterB(config-if)#ip add 172.16.2.1 255.255.255.0【步骤 2】配置 RIP 路由协议RouterA(config)#router rip //配置路由协议 RIPRouterA(config-router)#version 2 //选择RIP 的版本2RouterA(config-router)#network 10.1.1.0 //端口参与RIP 路由协议RouterA(config-router)#network 10.1.2.0RouterA(config-router)#network 12.1.1.0注意：RIP 协议分为两个版本，分别是RIPv1 和RIPv2：RIPv1 是有类路由协议，即所有的更新包中不含子网掩码，不支持VLSM，要求网络中的所有设备必须使用相同的子网掩码；RIPv2 是一个无类的路由协议，该路由协议发送的路由选择更新信息包含子网掩码。

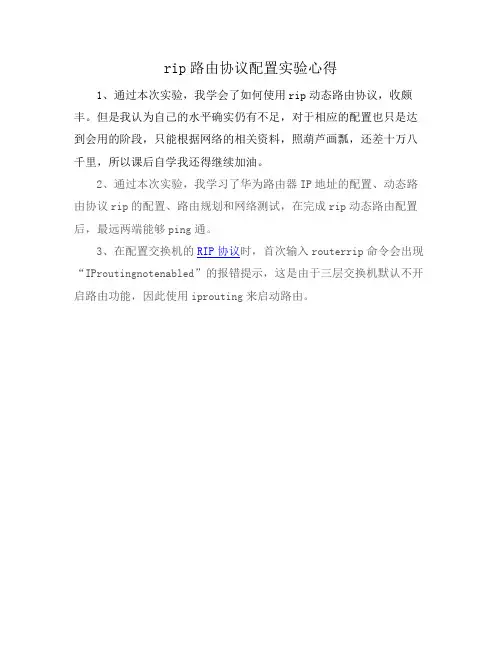

rip路由协议配置实验心得
1、通过本次实验，我学会了如何使用rip动态路由协议，收颇丰。

但是我认为自己的水平确实仍有不足，对于相应的配置也只是达到会用的阶段，只能根据网络的相关资料，照葫芦画瓢，还差十万八千里，所以课后自学我还得继续加油。

2、通过本次实验，我学习了华为路由器IP地址的配置、动态路由协议rip的配置、路由规划和网络测试，在完成rip动态路由配置后，最远两端能够ping通。

3、在配置交换机的RIP协议时，首次输入routerrip命令会出现“IProutingnotenabled”的报错提示，这是由于三层交换机默认不开启路由功能，因此使用iprouting来启动路由。

RIP路由协议基本配置1. RIP路由协议简介RIP（Routing Information Protocol）是一种基于距离向量的路由协议，用于在小型网络中动态交换路由信息。

RIP通过广播更新路由表，支持最多15个跳数的路由，并使用跳数作为路径选择的度量。

RIP路由协议的基本配置包括以下几个步骤：2. 配置RIP路由协议2.1 确认网络拓扑在开始配置RIP路由协议之前，需要先确认网络拓扑。

了解网络中存在的子网和路由器之间的连接关系是非常重要的。

2.2 启用RIP路由协议配置RIP路由协议的第一步是启用协议。

在路由器上使用如下命令启用RIP路由协议：Router(config)# router rip2.3 添加网络到RIP协议接下来，需要将网络添加到RIP路由协议中。

使用以下命令将网络添加到RIP协议：Router(config-router)# network <network_address>其中，<network_address>是需要添加的网络地址。

可以使用通配符来指定多个网络。

2.4 配置其他参数除了添加网络之外，还可以配置其他参数来优化RIP路由协议的性能。

下面是一些常用的配置参数：•版本选择: RIP有两个版本，RIP v1和RIP v2。

RIP v1仅支持IPv4，而RIP v2则支持IPv4和IPv6。

可以使用以下命令选择RIP的版本：Router(config-router)# version {1 | 2}•跳数限制: 默认情况下，RIP最大支持15个跳数。

可以使用以下命令修改跳数限制：Router(config-router)# maximum-path <number>•路由定时器: RIP使用路由定时器来控制路由更新的频率。

可以使用以下命令调整路由定时器的值：Router(config-router)# timers basic <update_interval> <i nvalid_interval> <holddown_interval>3. RIP路由协议工作原理RIP路由协议的工作原理基于距离向量算法。

暨南大学本科实验报告专用纸课程名称 计算机网络实验 成绩评定实验项目名称 RIP 、OSPF 路由协议配置 指导教师 潘冰 实验项目编号 实验项目类型 实验地点 实B402学生姓名 黄康英 学号 2011052506 学院 电气信息学院 专业 信息安全 实验时间 2013 年 11 月 28 日实验1：RIP 路由协议配置实验目的：加深对RIP 路由协议工作原理的理解，掌握在路由器上配置RIP 。

实验内容配置路由器的RIP 协议实现动态路由。

观察路由信息表。

通过静态路由方式实现网络的连通性。

实验环境实验设备：两台路由器(R2632)，两台PC 机，1根V35DCE 、1根V35DTE 。

拓扑结构：路由器Router1和Router2之间通过串口采用V35 DCE/DTE 电缆连接。

将电缆的DCE 端连接到Router1的串口Serial 0上，PC1的IP 地址和缺省网关分别为172.16.1.11和172.16.1.1，PC2的IP 地址和缺省网关分别为172.16.3.22和172.16.3.2，网络掩码都是255.255.255.0。

实验步骤第一步 登录到路由器第二步：在路由器RouterA 上配置路由器接口的IP 地址RouterA(config)#interface FastEthernet 1/0 ！进入接口F1/0的配置模式 RouterA(config-if)# ip address 172.16.1.1 255.255.255.0 !配置接口F1/0的IP 地址。

RouterA(config-if)# no shutdown ！开启路由器的接口f1/0 第三步：在路由器RouterA 上配置路由器串行口IP 地址和时钟频率。

RouterA(config)#interface serial 1/3 ！进入串行口s1/3的配置模式。

RouterA(config-if)#ip address 192.168.1.1 255.255.255.0 !配置接口S1/3的IP 地址。

RIP路由协议基本配置RIP（Routing Information Protocol）是一种距离向量路由协议，被广泛应用于小型网络中。

RIP基于Bellman-Ford算法，使用距离作为路由选择的标准，根据每个路由器所知道的离开该路由器的最小跳数来选择最佳路径。

RIP协议的基本配置包括以下几个关键步骤：1.启用RIP协议在进行RIP协议配置之前，首先需要确认路由器上已经启用了RIP协议。

可以使用“show ip protocols”命令查看当前路由器是否启用了RIP协议。

2.配置RIP路由器IDRIP协议中的路由器ID是一个16位的标识符，用于区分不同的路由器。

配置RIP路由器ID可以使用“router rip”命令，然后使用“router-id”命令配置路由器ID。

3.配置RIP网络RIP协议使用网络地址来标识网络，因此需要配置RIP协议所在的网络。

使用“network”命令配置RIP网络。

例如，要将一个网络地址192.168.1.0/24添加到RIP路由表中，则可以使用“network192.168.1.0”命令。

4.配置RIP版本RIP协议有两个版本，RIPv1和RIPv2、RIPv1只支持IPv4，而RIPv2不仅支持IPv4，还支持更多高级功能，如VLSM（可变长度子网掩码）和认证等。

可以使用“version”命令配置RIP版本。

例如，要将RIP版本配置为RIPv2，则可以使用“version 2”命令。

5.配置RIP路由过滤有时，我们需要限制RIP路由的传播，可以使用路由过滤来实现。

可以使用“distribute-list”命令配置RIP路由的传播策略。

例如，要从RIP路由表中排除特定的网络地址，则可以使用“distribute-list out”命令。

6.配置RIP路由的默认跳数RIP协议中，路由的跳数是选择路由的重要指标。

默认情况下，每个RIP路由器在将路由信息传播给邻居时，将跳数加1，直到达到最大跳数。

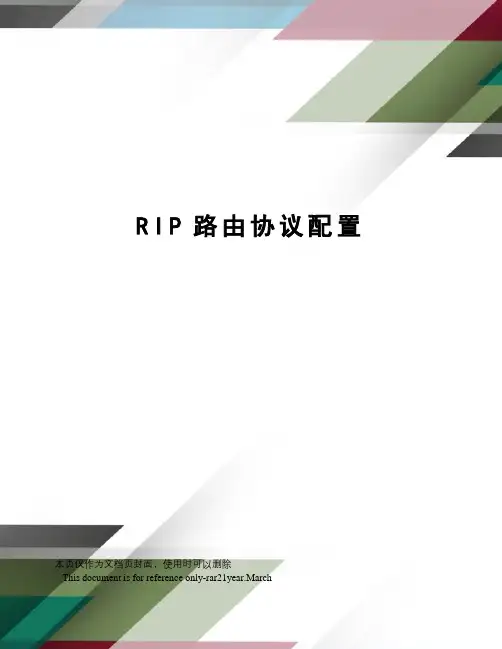

R I P路由协议配置本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March2.1实验目的通过本实验，学生可以掌握以下技能:1.路由器基本配置使用方法；2.配置RIP协议;3.配置RIPv2协议;4.查看上述配置项目的相关信息。

2.2实验任务1.配置路由器端口的IP地址；2.配置RIP协议；3.配置RIP v2协议；4.使得不同网段的PC机能够通信；2.3实验设备CISCO2600交换机三台，带网卡的PC机两台，控制电缆两条，串口连接线两条。

交叉线序网线两条以及Consoie电缆；2.4实验环境如图所示，用串口连接线把路由器router1的串口s0和router3的串口s0连接起来；把路由器router2的串口s0和router3的串口s1连接起来。

PC1与路由器router1的FastEthernet0/1连接，PC2与路由器router2的FastEthernet0/11连接，电缆连接完成后。

给所有设备加电，开始进行实验。

2.5实验报告要求实验报告信息要求完整，包括学号、姓名、班级、专业、课程名称、教师名称、实验目的、实验任务、实验环境、实验步骤及详细记录、实验过程中存在的问题及实验心得体会等内容。

2.6实验步骤通过PC1上的超级终端连接路由器router1，并为路由器命名Router> enableRouter# configure terminalRouter(config)#Router(config)# hostname router1router1(config)#1.设置路由器router1的Ethernet0端口的IP地址router1(config)# interface ethernet0router1(config-if)# ip address 11.168.1.11 255.0.0.0router1(config-if)# no shutdown2.设置路由器router1的串口s0端口的IP地址router1(config-if)# int s0router1(config-if)# ip address 192.168.1.13 255.255.255.0router1(config-if)# no shutdown3.设置PC1的IP地址11.168.1.10，网关为11.168.1.114.通过超级终端连接路由器router3，并为路由器命名Router> enableRouter# configure terminalRouter(config)#Router(config)# hostname router3Router3(config)#5.设置路由器router3的串口s0端口的IP地址，并设置数据传输率Router3(config-if)# int s0Router3(config-if)# ip address 192.168.1.31 255.255.255.0Router3(config-if)# no shutRouter3(config-if)#clock rate 96006.设置路由器router3的串口s1端口的IP地址，并设置数据传输率Router3(config-if)# int s1Router3(config-if)# ip address 10.168.1.32 255.0.0.0Router3(config-if)# no shutRouter3(config-if)#clock rate 96007.通过PC2上的超级终端连接路由器router2，并为路由器命名Router> enableRouter# configure terminalRouter(config)#Router(config)# hostname router2Router2(config)#8.设置路由器router2的Ethernet0端口的IP地址Router2(config)# interface ethernet0Router2(config-if)# ip address 12.168.1.22 255.0.0.0Router2(config-if)# no shutdown9.设置路由器router2的串口s0端口的IP地址Router2(config-if)# int s0Router2(config-if)# ip address 10.168.1.23 255.0.0.0Router2(config-if)# no shutdown10.设置PC2的IP地址12.168.1.10，网关为12.168.1.2211.测试PC1与PC2的连通性，在pc1上Pc1>ping 12.168.1.10由于路由器上不存在相关路由，所以PC之间还不能够通信。

实验六路由信息协议RIP一、RIP协议的基本配置1、实验目的（1）理解动态路由协议的基本原理（2）理解RIP协议的工作过程，了解RIP协议的报文结构（3）理解RIP协议中的定时器的用途（4）掌握RIPv1的配置（5）掌握RIPv2的配置2、实验拓扑3、实验步骤（1）配置网络基本信息及检查路由器接口是否被正确激活R1#show ip interface brief注：如果Status和Protocol都是up，说明端口已经被激活，可以进行路由协议的配置，否则检查故障并确保端口处于正常工作状态（2）RIP路由协议配置R1(config)#router ripR1(config-router)#network192.168.10.0R1(config-router)#network172.16.0.0R1(config-router)#version2R2参考R1配置（3）检查配置结果与测试①在PC0上ping PC1，测试结果：②查看R1路由表R1#show ip route通过以上内容可以看出，R1上存在到192.168.2.0的路由，路由项前面的R表示该路由是通过RIP得到的，[120/1]中的120表示管理距离，RIP路由协议的管理距离为120；1表示时度量值，在RIP中为跳数，表示R1到达该网络的跳数为1,。

③查看R1路由协议配置R1#show ip protocols③使用debug调试输出RIP报文信息R1#debug ip ripR1#undebug all//关闭调试二、不连续子网中的RIP及计时器的配置1、使用目的（1）理解不连续子网RIP配置（2）理解RIP四大计时器的作用（3）掌握四大计时器的配置（4）理解四大计时器配置对RIP的影响2、实验拓扑3、实验步骤（1）网络配置和RIP的配置参考上面（2）查看两路由器汇总R1#sh ip routeR2#sh ip route通过查看路由表可以看出R1并没有得到PC1的网络172.16.20.0/24的路由，而是得到了进行汇总之后的路由172.16.0.0/16，说明在R2的边界进行了路由汇总.通过查看R2的路由表可以看出，R2并没有得到PC0网络10.10.10.0/24的路由，而是得到了进行汇总之后的路由10.0.0.0/8，说明在R1的边界也进行了路由汇总（3）配置RIPv2和关闭路由汇总R1(config)#router ripR1(config-router)#version2R1(config-router)#no auto-summaryR2参考此配置（4）结果验证R1#sh ip routeR2#sh ip route比较两次的不同（5）使用R2#debug ip rip可以查看RIP路由项的接收和发送情况（6）关闭调试，将R2的fa0/0接口关闭180s后继续观察R1的路由表，在R1上使用show ip route命令观察路由表的变化。

实验报告2.进入PC0/PC1主机进行IP配置3.进入S3560交换机配置3.1划分VLAN10 和VLAN203.2Fa0/10端口绑定VLAN10, Fa0/20端口绑定VLAN20 3.3分别为Vlan10/20配置步骤规划好的ip3.4配置RIP路由协议(router rip 前先执行开启路由: ip routing)输入：router rip（进入路由进程）输入：network 192.168.1.0（宣告直连网段）输入：network 192.168.2.0（宣告直连网段）输入：version 2（启用版本2）输入：no auto-summary（关闭路由汇总）输入：ex（退出）4.进入路由器1配置4.1 配置ip及时钟频率4.2 配置RIP路由协议输入：router rip（进入路由进程）输入：network 192.168.2.0（宣告直连网段）输入：network 192.168.3.0（宣告直连网段）输入：version 2（启用版本2）输入：no auto-summary（关闭路由汇总）输入：ex（退出）5.路由器0同理6.查看路由器0/1, S3560 路由表do show ip route结合实验拓扑图可知它们通过RIP协议相互学习到了地址并存储在路由表内.7.全部配置结束之后，测试PC0中与PC1的互通七、实验结果八、实验总结RIP 特性包括:1.有类, 距离矢量2.跳数为度量值3.不支持可变长子网掩码或不连续子网4.每30秒更新一次5.Rip被封装在UDP分段中，源目的端口号520通过本次实验我掌握了路由器RIP协议的配置方法，以及如何查看通过动态路由协议RIP 学习产生的路由，并熟悉广域网线缆的链接方式。

实验过程中我由于不细心造成几次配置失败，在以后的学习中我将会更加仔细，避免出现类似的低级错误。

这次实验也是收获满满的。

九、教师评阅意见。

太原理工大学现代科技学院计算机通信网络课程实验报告专业班级学号姓名指导教师实验名称 同组人 专业班级 学号 姓名 成绩 一、实验目的 计算机通信网络实验指导书 掌握RIP 动态路由协议的配置、诊断方法; 二、实验任务 1、配置RIP 动态路由协议,使得3 台Cisco 路由器模拟远程网络互联; 2、对运行中的RIP 动态路由协议进行诊断; 三、实验设备 Cisco 路由器3 台,带有网卡的工作站PC2 台,控制台电缆一条,交叉线、V35 线若干; 四、实验环境 五、实验步骤 1、运行Cisco Packet Tracer 软件,在逻辑工作区放入3 台路由器、……………………………………装………………………………………订…………………………………………线………………………………………两台工作站PC,分别点击各路由器,打开其配置窗口,关闭电源,分别加入一个2 口同异步串口网络模块WIC-2T,重新打开电源;然后,用交叉线Copper Cross-Over按图6-1其中静态路由区域所示分别连接路由器和各工作站PC,用DTE 或DCE 串口线缆连接各路由器router0 router1,注意按图中所示接口连接S0/0 为DCE,S0/1 为DTE;2、分别点击工作站PC1、PC3,进入其配置窗口,选择桌面Desktop项,选择运行IP 设置IP Configuration,设置IP 地址、子网掩码和网关分别为PC1：/24 gw: PC3：/24 gw: 3、点击路由器R1,进入其配置窗口,点击命令行窗口CLI项,输入命令对路由器配置如下：点击路由器R2,进入其配置窗口,点击命令行窗口CLI项,输入命令对路由器配置如下：同理对R3 进行相应的配置：4、测试工作站PC 间的连通性;从PC1 到PC3：PC>ping 不通5、设置RIP 动态路由接前述实验,继续对路由器R1 配置如下：同理,在路由器R2、R3 上做相应的配置:6、在路由器R1 上输入show ip route 命令观察路由信息,可以看到增加的RIP 路由信息;同理,在路由器R2、R3 上输入show ip route 命令观察路由信息; 从PC1 到PC3：PC>ping 通,六、实验体会在实验中,我们掌握RIP动态路由协议的配置、诊断方法;对运行中的RIP动态路由协议进行诊断,在对设备路由器的连接时,先将路由器的电源开关关闭,加入2个WIC-2T,再关上电源,路由器之间进行连接应注意端口的;从实验中,对RIP配置的了解有一定的认识与理解,使自己在计算机领域的知识又有了一定的提高;。

实验六RIP动态路由信息协议配置1.实验目的●理解通过传播、分析、挑选路由, 来实现路由发现、路由选择、路由切换等功能；●掌握RIP——路由信息协议配置方法；2。

实验前的准备●Internet上现在大量运行的路由协议有RIP、OSPF和BGP。

RIP、OSPF是内部网关协议，适用于单个ISP的统一路由协议的运行，由一个ISP运营的网络称为一个自治系统(AS)。

BGP是自治系统间的路由协议，是一种外部网关协议。

RIP是推出时间最长的路由协议，也是最简单的路由协议。

它是“路由信息协议”的缩写，主要传递路由信息(路由表)来广播路由：每隔30秒，广播一次路由表，维护相邻路由器的关系，同时根据收到的路由表计算自己的路由表。

RIP运行简单，适用于小型网络，Internet上还在部分使用着RIP。

OSPF协议是“开放式最短路优先”的缩写。

“开放”是针对当时某些厂家的“私有”路由协议而言，而正是为协议开放性，才造成OSPF今天强大的生命力和广泛的用途。

它通过传递链路状态(连接信息)来得到同网络信息，维护一张网络有向拓朴图，利用最小生成树算法(SPF算法)得到路由表。

OSPF是一种相对复杂的路由协议。

总的来说，OSPF、RIP都是自治系统内部的路由协议，适用于单一的ISP(自治系统)使用。

一般说来，整个Internet并不适合跑路由协议，因为各ISP有自己的利益，不愿意提供自身网络详细的路由信息。

为了保证各ISP利益，标准化组织制定了ISP间的路由协议BGP。

BGP是“边界网关协议”的缩写，处理各ISP之间的路由传递。

其特点是有丰富的路由策略，这是RIP、OSPF等协议无法做到的，因为它们需要全局的信息计算路由表。

BGP 通过ISP边界的路由器加上一定的策略，选择过滤路由，把RIP、OSPF、BGP等的路由发送对方。

全局范围的、广泛的Internet是BGP处理多个ISP间的路由的实例。

BGP的出现，引起了Internet的重大变革，它把多个ISP有机的连接起来，真正成为全球范围内的网络。

【实验题目】RIP 协议配置实验 【实验目的】学习RIPv2的配置方法。

【配置命令】▪ 配置RIPv2协议。

R1(config)# router rip R1(config-router)# version 2R1(config-router)# network 192.168.2.0 ! 发布属于有类网络的网络的接口的子网 R1(config-router)# network 192.168.3.0▪ 把交换机接口变为三层接口，然后就可以配置IP 地址。

(config)#interface f0/1 (config-if)#no switchport(config-if)#ip address 192.168.1.5 255.255.255.0▪ 为环回接口配置IP 地址。

环回接口是路由器内部的软接口，除非路由器失效，否则，环回接口一直有效。

(config)#interface loopback 0 ！号码范围：0~2147483647 (config-if)#ip address 192.168.1.5 255.255.255.0 ▪取消自动汇总(config-router)#router rip(config-router)#auto-summary !启动自动汇总 (config-router)#no auto-summary !取消自动汇总▪配置水平分割(config)#interface f0/1(config-if)#ip split-horizon ! 配置水平分割(默认) (config-if)#no ip split-horizon ! 取消水平分割▪显示调试信息#debug ip rip ！显示rip 调试信息 #no debug ip rip ！停止显示rip 调试信息 #no debug all ！停止显示所有调试信息【实验任务】1、 按下图配置RIP 路由协议。

通信网络实验——RIP协议原理及配置实验报告班级：学号：姓名：RIP协议原理及配置实验报告一、实验目的1.掌握动态路由协议的作用及分类2.掌握距离矢量路由协议的简单工作原理3.掌握RIP协议的基本特征4.熟悉RIP的基本工作过程二、实验原理1.动态路由协议概述路由协议是运行在路由器上的软件进程，与其他路由器上相同路由协议之间交换路由信息，学习非直连网络的路由信息，加入路由表。

并且在网络拓扑结构变化时自动调整，维护正确的路由信息。

动态路由协议通过路由信息的交换生成并维护转发引擎需要的路由表。

网络拓扑结构改变时自动更新路由表，并负责决定数据传输最佳路径。

动态路由协议的优点是可以自动适应网络状态的变化，自动维护路由信息而不用网络管理员的参与。

其缺为由于需要相互交换路由信息，需要占用网络带宽，并且要占用系统资源。

另外安全性也不如使用静态路由。

在有冗余连接的复杂网络环境中，适合采用动态路由协议。

目的网络是否可达取决于网络状态动态路由协议分类按路由算法划分：距离-矢量路由协议( 如RIP ) ：定期广播整个路由信息，易形成路由环路，收敛慢链路状态路由协议（如OSPF）：收集网络拓扑信息，运行协议算法计算最佳路由根本解决路由环路问题，收敛快按应用范围划分：域间路由协议(EGP)和域内路由协议(IGP)自治域系统(AS) 是一组处于相同技术管理的网络的集合。

IGPs 在一个自治域系统内运行。

EGPs 连接不同的自治域系统。

2.RIP协议概述RIP（Routing Information Protocol）路由信息协议最早的动态路由协议，基于距离矢量算法实现使用UDP报文来交换路由信息以跳数多少选择最优路由RIPv1协议报文不携带掩码信息RIP的度量值，如下图所示：RIP一个比较大的缺陷是Metric只是简单的用跳数来表示，并不能准确的反映路径的真实状况。

如图所示，有三条路径的跳数是一样的，所以RIP就认为这三条路径是一样的路径，但实际上三条路径的带宽差异很大。
