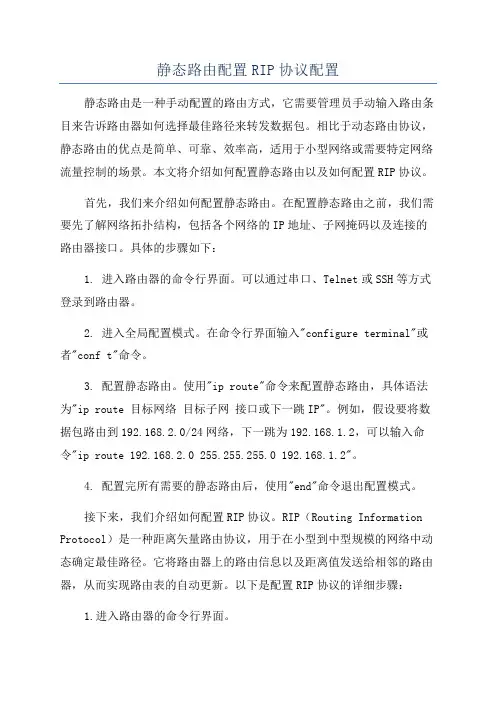

实验11 静态路由与RIP路由协议设置(参考答案)

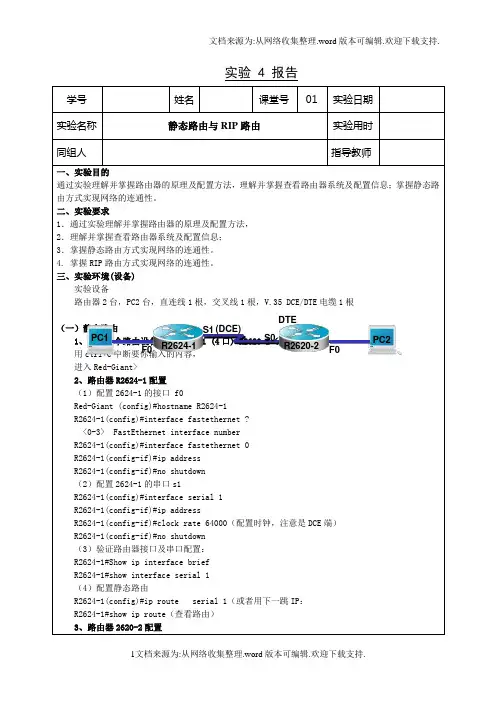

实验 4 报告学号姓名 课堂号 01 实验日期 实验名称静态路由与RIP 路由实验用时 同组人 指导教师 一、实验目的通过实验理解并掌握路由器的原理及配置方法，理解并掌握查看路由器系统及配置信息；掌握静态路由方式实现网络的连通性。

二、实验要求1．通过实验理解并掌握路由器的原理及配置方法，2．理解并掌握查看路由器系统及配置信息；3．掌握静态路由方式实现网络的连通性。

4. 掌握RIP 路由方式实现网络的连通性。

三、实验环境(设备)实验设备路由器2台，PC2台，直连线1根，交叉线1根，V.35 DCE/DTE 电缆1根（一）静态路由 1、单击一个路由设备如：R2624-1 (4口) R2620-2（1口） 用ctrl+C 中断要你输入的内容，进入Red-Giant>2、路由器R2624-1配置（1）配置2624-1的接口 f0Red-Giant (config)#hostname R2624-1R2624-1(config)#interface fastethernet ?<0-3> FastEthernet interface numberR2624-1(config)#interface fastethernet 0R2624-1(config-if)#ip addressR2624-1(config-if)#no shutdown（2）配置2624-1的串口s1R2624-1(config)#interface serial 1R2624-1(config-if)#ip addressR2624-1(config-if)#clock rate 64000（配置时钟，注意是DCE 端）R2624-1(config-if)#no shutdown（3）验证路由器接口及串口配置：R2624-1#Show ip interface briefR2624-1#show interface serial 1（4）配置静态路由R2624-1(config)#ip route serial 1（或者用下一跳IP ：R2624-1#show ip route （查看路由）3、路由器2620-2配置(DCE) DTE S1 S0 F0 F0 R2624-1 R2620-2 PC2 PC1。

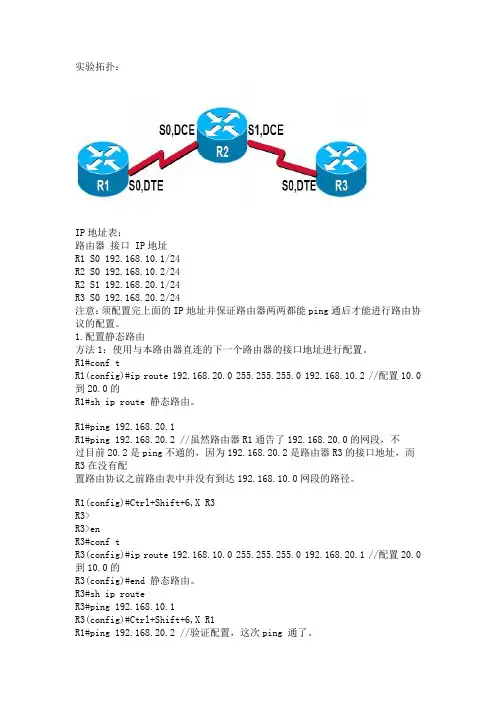

实验拓扑：IP地址表：路由器接口 IP地址R1 S0 192.168.10.1/24R2 S0 192.168.10.2/24R2 S1 192.168.20.1/24R3 S0 192.168.20.2/24注意：须配置完上面的IP地址并保证路由器两两都能ping通后才能进行路由协议的配置。

1.配置静态路由方法1：使用与本路由器直连的下一个路由器的接口地址进行配置。

R1#conf tR1(config)#ip route 192.168.20.0 255.255.255.0 192.168.10.2 //配置10.0到20.0的R1#sh ip route 静态路由。

R1#ping 192.168.20.1R1#ping 192.168.20.2 //虽然路由器R1通告了192.168.20.0的网段，不过目前20.2是ping不通的，因为192.168.20.2是路由器R3的接口地址，而R3在没有配置路由协议之前路由表中并没有到达192.168.10.0网段的路径。

R1(config)#Ctrl+Shift+6,X R3R3>R3>enR3#conf tR3(config)#ip route 192.168.10.0 255.255.255.0 192.168.20.1 //配置20.0到10.0的R3(config)#end 静态路由。

R3#sh ip routeR3#ping 192.168.10.1R3(config)#Ctrl+Shift+6,X R1R1#ping 192.168.20.2 //验证配置，这次ping 通了。

方法2：使用本路由器的出端口配置静态路由。

R1#conf tR1(config)#ip route 192.168.20.0 255.255.255.0 s0 //使用出接口的好处是：当对端R1(config)#Ctrl+Shift+6,X R3 IP更新时还能保证这个静态路R3> 由是有效的。

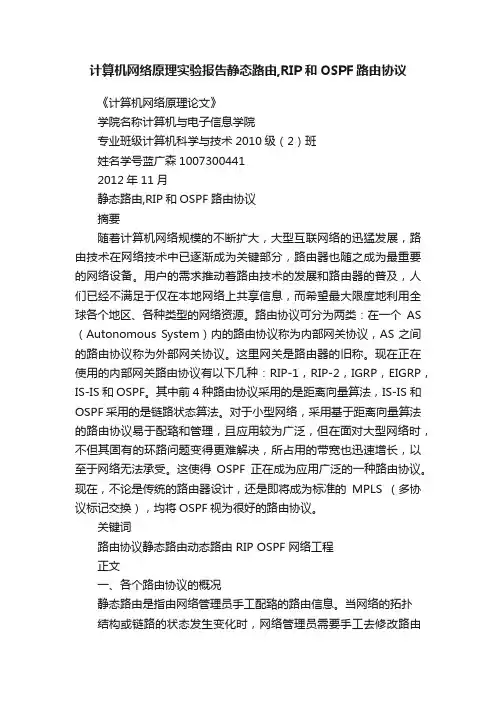

计算机网络原理实验报告静态路由,RIP和OSPF路由协议《计算机网络原理论文》学院名称计算机与电子信息学院专业班级计算机科学与技术2010级（2）班姓名学号蓝广森10073004412012年11月静态路由,RIP和OSPF路由协议摘要随着计算机网络规模的不断扩大，大型互联网络的迅猛发展，路由技术在网络技术中已逐渐成为关键部分，路由器也随之成为最重要的网络设备。

用户的需求推动着路由技术的发展和路由器的普及，人们已经不满足于仅在本地网络上共享信息，而希望最大限度地利用全球各个地区、各种类型的网络资源。

路由协议可分为两类：在一个AS （Autonomous System）内的路由协议称为内部网关协议，AS之间的路由协议称为外部网关协议。

这里网关是路由器的旧称。

现在正在使用的内部网关路由协议有以下几种：RIP-1，RIP-2，IGRP，EIGRP，IS-IS和OSPF。

其中前4种路由协议采用的是距离向量算法，IS-IS 和OSPF采用的是链路状态算法。

对于小型网络，采用基于距离向量算法的路由协议易于配臵和管理，且应用较为广泛，但在面对大型网络时，不但其固有的环路问题变得更难解决，所占用的带宽也迅速增长，以至于网络无法承受。

这使得OSPF正在成为应用广泛的一种路由协议。

现在，不论是传统的路由器设计，还是即将成为标准的MPLS （多协议标记交换），均将OSPF视为很好的路由协议。

关键词路由协议静态路由动态路由 RIP OSPF 网络工程正文一、各个路由协议的概况静态路由是指由网络管理员手工配臵的路由信息。

当网络的拓扑结构或链路的状态发生变化时，网络管理员需要手工去修改路由表中相关的静态路由信息。

静态路由信息在缺省情况下是私有的，不会传递给其他的路由器。

当然，网管员也可以通过对路由器进行设臵使之成为共享的。

静态路由一般适用于比较简单的网络环境，在这样的环境中，网络管理员易于清楚地了解网络的拓扑结构，便于设臵正确的路由信息。

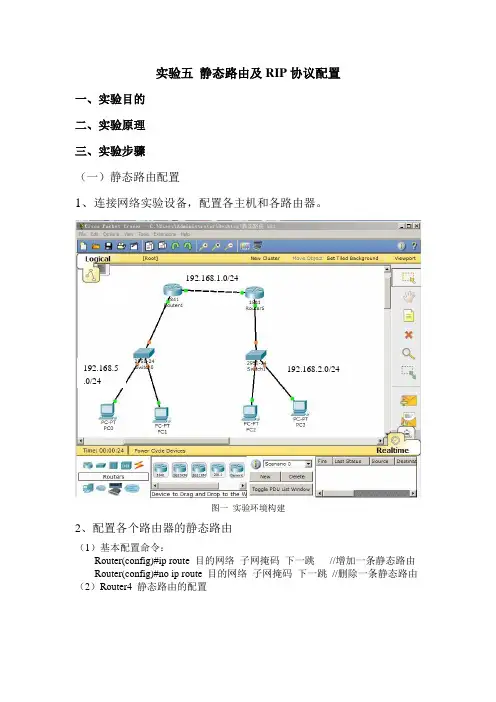

实验五 静态路由及RIP 协议配置一、实验目的二、实验原理三、实验步骤（一）静态路由配置1、连接网络实验设备，配置各主机和各路由器。

图一 实验环境构建2、配置各个路由器的静态路由（1）基本配置命令：Router(config)#ip route 目的网络 子网掩码 下一跳 //增加一条静态路由 Router(config)#no ip route 目的网络 子网掩码 下一跳 //删除一条静态路由（2）Router4 静态路由的配置192.168.5.0/24 192.168.1.0/24192.168.2.0/24图二Router4的静态路由配置（3）Router5的静态路由配置与Router4的静态路由配置类似。

3、pc0 ping pc2验证静态路由配置图三pc0 ping通pc2 验证配置（二）RIP协议配置RIP的全称是Routing Information Protocol,是IGP，采用Bellman-Ford 算法。

RFC1058是RIP version 1标准文件，RFC2453是RIP Version 2的标准文档。

1、连接网络设备，构建实验环境，配置各主机和各路由器。

图一实验环境构建2、RIP协议基本配置命令RIP基本配置命令：Router(config)#router ripRouter(config-router)#network w.x.y.z可选的配置命令：Router(config)#no router rip 在路由器上关闭RIP协议Router(config-router)#no network w.x.y.z 从RIP协议中移除w.x.y.z网络Router(config-router)#version 2 RIP协议为第2版Router(config-if)#ip rip send version 2该接口仅发送RIP ver 2报文Router(config-if)#ip rip send version 1该接口仅发送RIP ver 1报文Router(conifg-if)#ip rip send version 1 2该接口发送RIP ver 1报文和RIP ver 2报文Router(config-if)#ip rip receive version 2该接口仅接收RIP ver 2报文Router(config-router)#no auto-summary 关闭路由协议的自动聚合功能3、三个路由器的RIP配置图二Router1 的配置图三Router2 的配置图四给每个路由器RIP协议启用第二版图五查看路由表show ip route 4、不同网段使用ping检查网络互通图六pc2可以ping通所有的网段。

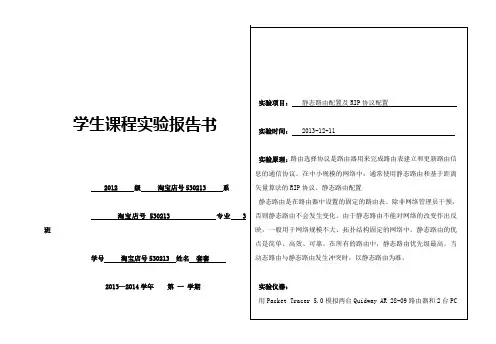

学生课程实验报告书2012 级 淘宝店号530213 系淘宝店号530213 专业 3 班学号 淘宝店号530213 姓名 套套2013—2014学年 第 一 学期实验项目： 静态路由配置及RIP 协议配置实验时间： 2013-12-11实验原理：路由选择协议是路由器用来完成路由表建立和更新路由信息的通信协议。

在中小规模的网络中，通常使用静态路由和基于距离矢量算法的RIP 协议。

静态路由配置静态路由是在路由器中设置的固定的路由表。

除非网络管理员干预，否则静态路由不会发生变化。

由于静态路由不能对网络的改变作出反映，一般用于网络规模不大、拓扑结构固定的网络中。

静态路由的优点是简单、高效、可靠。

在所有的路由中，静态路由优先级最高。

当动态路由与静态路由发生冲突时，以静态路由为准。

实验仪器：用Packet Tracer 5.0模拟两台Quidway AR 28-09路由器和2台PC机实验步骤（纸张不够写可另外加纸并应装订）：1.IP地址规划：路由器接口和PC机的IP地址按S0/0： RTA ：202.1.1.1/24 RTB ：202.1.1.2/24E0/0： RTA：192.168.0.254/24 RTB ：192.168.1.254/24 HostA：IP：192.168.0.1/24网关：192.168.0.254HostB：IP：192.168.1.1/24网关：192.168.1.254进行配置。

2.查看路由器：查看RTA、RTB的路由表。

3.静态路由配置：RTA上的静态路由配置为：192.168.1.0 255.255.255.0 202.1.1.2RTB上的静态路由配置为192.168.0.0 255.255.255.0 202.1.1.14.RIP协议配置：在配置RIP协议之前，先删除已配置的静态路由。

a)配置RTA的路由：202.1.1.0， 192.168.0.0；b)配置RTB的路由：202.1.1.0， 192.168.1.0；c)查看路由。

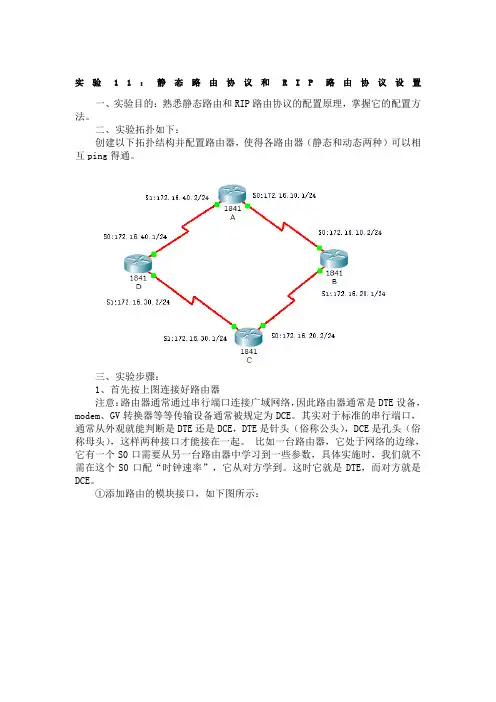

实验11：静态路由协议和R I P路由协议设置一、实验目的：熟悉静态路由和RIP路由协议的配置原理，掌握它的配置方法。

二、实验拓扑如下：创建以下拓扑结构并配置路由器，使得各路由器（静态和动态两种）可以相互ping得通。

三、实验步骤：1、首先按上图连接好路由器注意：路由器通常通过串行端口连接广域网络，因此路由器通常是DTE设备，modem、GV转换器等等传输设备通常被规定为DCE。

其实对于标准的串行端口，通常从外观就能判断是DTE还是DCE，DTE是针头（俗称公头），DCE是孔头（俗称母头），这样两种接口才能接在一起。

比如一台路由器，它处于网络的边缘，它有一个S0口需要从另一台路由器中学习到一些参数，具体实施时，我们就不需在这个S0口配“时钟速率”，它从对方学到。

这时它就是DTE，而对方就是DCE。

①添加路由的模块接口，如下图所示：②连线的时候注意不同的接口，连线选择DTE线,如下图所示：③设置之前需要打开对应的端口的电源，如图所示：2、按拓扑图规划IP 地址：A :S0/0 :/24 S0/1:/24B :S0/0 :/24 S0/1:/24C :S0/0 :/24 S0/1:/24D :S0/0 :/24 S0/1:/24在各路由器上配置IP地址,保证在链路的连通性如：A（config）# int S0/0A（config-if）#ip addressA（config-if）#no shutdownA（config）#int S0/1A（config-if）#ip addressA（config-if）#no shutdown同样道理同学们配置余下的三个路由器。

请记着配置时钟频率：路由器的接口模式下：Router(config-if)#clock rate 128000实验过程可以通过思科虚拟器的操作界面进行设置，但最好通过路由命令来进行配置，视窗操作中设置路由端口需设置以下内容，如下图所示：3、在每个路由器上配置静态路由协议命令格式：ip route 目标地址段目标地址子网掩码下一跳地址（即距离此路由器最近相连的S0地址）配置A的静态路由协议协议：A（config）#ip routeA（config）#ip routeA（config）#endA#copy run start同样道理同学们配置余下的三个路由器的静态路由协议。

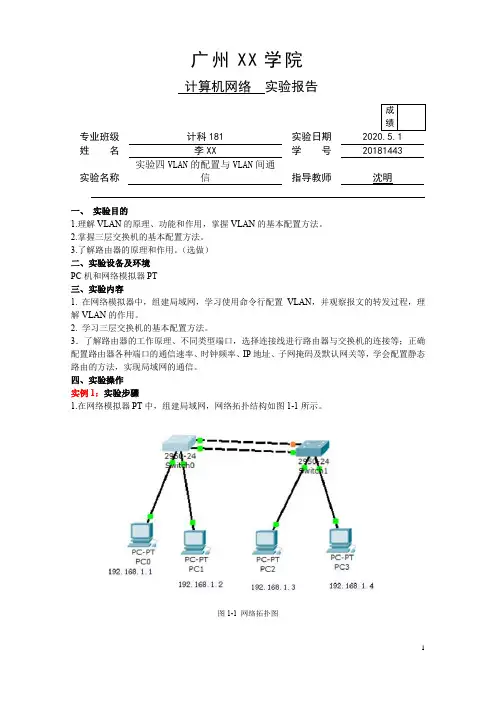

广州XX学院计算机网络实验报告专业班级计科181 实验日期姓名李XX 学号20181443实验名称实验四VLAN的配置与VLAN间通信指导教师沈明一、实验目的1.理解VLAN的原理、功能和作用，掌握VLAN的基本配置方法。

2.掌握三层交换机的基本配置方法。

3.了解路由器的原理和作用。

（选做）二、实验设备及环境PC机和网络模拟器PT三、实验内容1. 在网络模拟器中，组建局域网，学习使用命令行配置VLAN，并观察报文的转发过程，理解VLAN的作用。

2. 学习三层交换机的基本配置方法。

3．了解路由器的工作原理、不同类型端口，选择连接线进行路由器与交换机的连接等；正确配置路由器各种端口的通信速率、时钟频率、IP地址、子网掩码及默认网关等，学会配置静态路由的方法，实现局域网的通信。

四、实验操作实例1：实验步骤1.在网络模拟器PT中，组建局域网，网络拓扑结构如图1-1所示。

图1-1 网络拓扑图2.配置各PC的IP地址PC0 192.168.1.1 255.255.255.0 连Switch0 f0/1PC1 192.168.1.2 255.255.255.0 连Switch0 f0/2PC2 192.168.1.3 255.255.255.0 连Switch1 f0/1PC3 192.168.1.4 255.255.255.0 连Switch1 f0/2Switch0 f0/3 连Switch1 f0/3Switch0 f0/4 连Switch1 f0/43.测试PC0-PC3的是否连通，如果不能连通，请找原因，并解决。

答：可以连通4.配置Switch0和Switch1两个交换机。

交换机1Switch>enableSwitch#config terminalEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#name vlan2Switch(config-vlan)#vlan 3Switch(config-vlan)#name vlan3Switch(config-vlan)#interface range f0/1Switch(config-if-range)#switchport access vlan 2Switch(config-if-range)#no shutdownSwitch(config-if-range)#interface range f0/2Switch(config-if-range)#switchport access vlan 3Switch(config-if-range)#no shutdownSwitch(config-if-range)#Switch#交换机2Switch>enableSwitch#config terminalEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#name vlan2Switch(config-vlan)#vlan 3Switch(config-vlan)#name vlan3Switch(config-vlan)#interface range f0/1Switch(config-if-range)#switchport access vlan 3Switch(config-if-range)#no shutdownSwitch(config-if-range)#interface range f0/2Switch(config-if-range)#switchport access vlan 2Switch(config-if-range)#no shutdownSwitch(config-if-range)#Switch#5.使用show命令显示端口的VLAN连接。

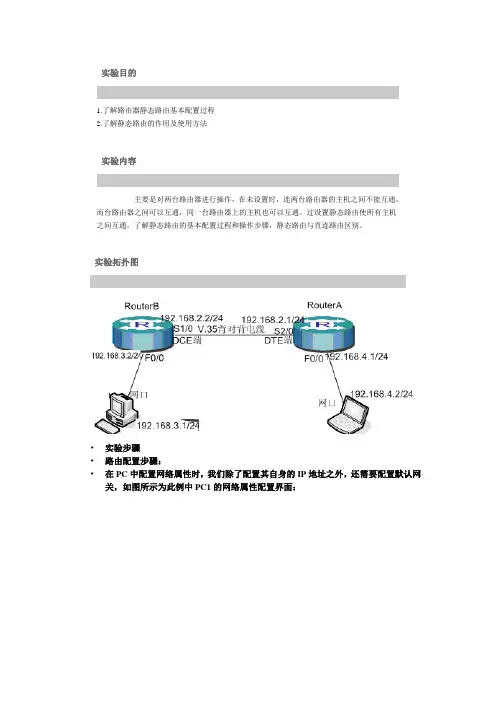

实验目的1.了解路由器静态路由基本配置过程2.了解静态路由的作用及使用方法实验内容主要是对两台路由器进行操作，在未设置时，连两台路由器的主机之间不能互通，而台路由器之间可以互通，同一台路由器上的主机也可以互通。

过设置静态路由使所有主机之间互通，了解静态路由的基本配置过程和操作步骤，静态路由与直连路由区别。

实验拓扑图•实验步骤•路由配置步骤：•在PC中配置网络属性时，我们除了配置其自身的IP地址之外，还需要配置默认网关，如图所示为此例中PC1的网络属性配置界面：•在默认网关一栏内，我们填写了所连接的路由器的F0/0接口的地址•涵义为：如果PC1发送的数据包目的地址不是与本机在一个网络，那么PC1会将这个数据包首先发给路由器的F0/0端口，因为PC1认为网关具备寻址并将数据包进一步发送的能力。

路由器也恰恰具备这样的能力。

•路由器接收到数据包之后，会查看目的地址所在的网段是否为其直连网段，•如果是，则正常发送数据包给这个网段中的某台主机，•如果不是，则转向路由表进行查找，•在此例中，PC1如果发送目的地址为192.168.4.2的数据包，则RouterB收到之后认为不是它的直连网段，转向路由表，但如果没有配置，路由表为空，如图所示：这里我们看到了与RouterB直连的两个网段均表示在了路由表中，并且表明了出口位置，但192.168.4.0网段却没有表示，在这种情况下，路由器将会把数据包丢弃掉，发回一个ICMP 错误信息。

•(1) 静态路由配置•在上面的拓扑图中，我们需要在路由器的Router_config#模式下输入：ip route 192.168.4.0 255.255.255.0 192.168.2.1，•表示如果有到192.168.4.0 网段的数据包到来，本路由器将把它发送给192.168.2.1设备，由它负责完成接下来的发送任务。

配置过程以及配置好之后的路由表显示如下图。

在此路由表中，我们注意到添加了一条路由表示目的地为192.168.4.0的数据包将通过192.168.2.1发送到目的地。

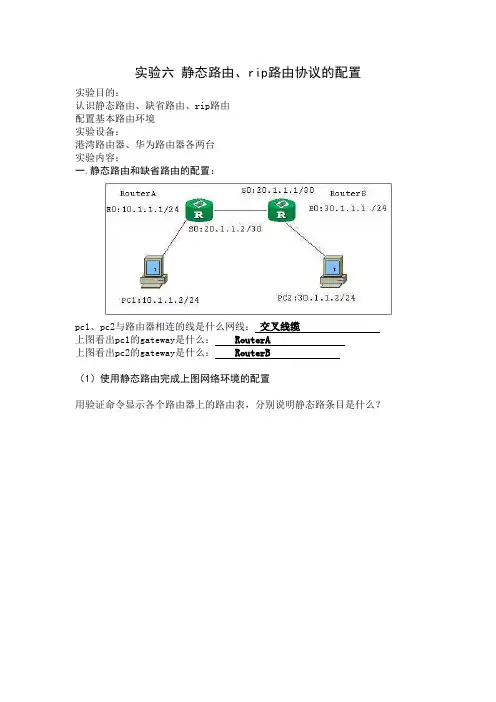

实验六静态路由、rip路由协议的配置实验目的：认识静态路由、缺省路由、rip路由配置基本路由环境实验设备：港湾路由器、华为路由器各两台实验内容：一.静态路由和缺省路由的配置：pc1、pc2与路由器相连的线是什么网线：交叉线缆上图看出pc1的gateway是什么：RouterA上图看出pc2的gateway是什么：RouterB（1）使用静态路由完成上图网络环境的配置用验证命令显示各个路由器上的路由表，分别说明静态路条目是什么？直连网络： 10.1.1.020.1.1.0通过静态路由配置的网络： 30.1.1.0经由20.1.1.1serial端口直连网络： 20.1.1.030.1.1.0通过静态路由链接的网络： 10.1.1.0经由20.1.1.2端口（2）使用缺省路由完成上图网络环境的配置用验证命令显示各个路由器上的路由表，分别说明缺省路条目是什么？直连网络： 10.1.1.0 20.1.1.0通过缺省路由链接的网络： 0.0.0.0 经由20.1.1.1serial 端口直连网络： 30.1.1.020.1.1.0通过缺省路由链接的网络： 0.0.0.0 经由20.1.1.2serial端口二．rip路由的配置使用rip路由完成上图网络环境的配置用验证命令显示各个路由器上的路由表，分别说明rip路条目是什么？使用RIP 协议后在路由表里多出了R 代表的目标网络:30.0.0.0/8经由20.1.1.1端口使用RIP 协议后在路由表里多出了R 代表的目标网络:10.0.0.0/8经由20.1.1.2端口实验2.8.1：基本静态路由配置步骤4：输入命令检验新路由是否加入路由表中。

屏幕上会显示与以下类似的输出。

现在R1 的表中应该有一条路由。

您使用的是什么命令？R1#_____show_ip route___________________________步骤7：输入必要的命令以确保该接口得到完整配置。
