鸿业雨水水力计算书

使用说明书
——水管立管水力计算一、程序的主界面
二、功能说明
1．设定当前计算的控制数据。

2．修改建筑物参数和立管形式参数修改后，需要单击按钮，这样在供水管列表和回水管列表中会按照建筑物信息和立管形式生成供水管管段和回水管管段。

3．打开数据文件，设置参数，生成管段列表。

4．将当前设置和管段列表保存到数据文件中。

5．初算根据输入的负荷，按照供回水温差计算出流量，进一步计算出管径和比摩阻、阻力损失。

6．复算根据管径和流量计算出比摩阻和阻力损失等其他参数。

7．生成EXCEL计算书，列出各个管段计算参数。

8．标注编号、流量、负荷、流速、管径、比摩阻等参数。

9．根据立管形式不同，用幻灯片的形式显示管段标号规则。

10．经过供水立管负荷检查后，按照立管系统形式自动生成回水立管的负荷。

11．经过回水立管负荷检查后，按照立管系统形式自动生成供水立管的负荷。

12．层高设置界面：
可以设置各层的层高。

13．控制数据设定界面：
可以新建用户自己的控制数据。

14．双击供回立管列表框，弹出编辑管道数据的对话框，也可以选择多根管道后，点鼠标右键菜单中的“编辑管段”可以进行多根管段数据修改。

15．管段数据修改对话框中，点击局部阻力系数按钮，可以修改该管段的局部阻力。

16．计算结果——EXCEL计算书。

【鸿业10.1】—9 雨污水计算污水计算前提：布置好了管道的路由如果不是鸿业的图，计算预处理——转换路中线红线 选择道路中线和红线计算预处理——自动面积划分 选择道路中心线 有的地方分得太细的情况下，可以删掉。

如果我们觉得某个位置划分得不是很合适，可以通过夹点拖拽的形式将其拖拽到相应的位置也可以在进一步要细分的地方手动绘制界线，计算预处理——定义汇水/供流区域界线计算预处理——自动布置参数快可以一次性选择性质一样的地块如果说我们进行过给水方面的计算，给水地块的划分和污水地块的划分基本上是一一对应的，可以用计算预处理——给水参数快转污水图中左边区域可以用面积指标法计算雨污计算——连接参数快到节点程序采取的是参数快和节点就近连接的方式，如果我们想调整它们的汇入关系，用拖拽的方式把连接线拖拽到相应的井就可以了。

雨污计算——污水计算 图面提取相应的管道，节点和参数快然后进行初算，初算的结果写入计算书，可以把计算的结果赋回到图面上。

纵断——批量断面 创建纵断面选择一条主线，点取纵断面的位置，可以把树状管网相关的断面全部绘制出来在规划阶段设计的时候，也可能在某些位置布置提升泵站管线——布置节点如果管道有提升泵站，提升泵站后面的管道程序会按照重新设定的最小覆土来进行标高的确定。

雨水计算雨水面积的自动划分是根据道路中心线来的，因为雨水汇集是全区域的。

计算预处理——自动面积划分 选择道路中心线对于边界的界限程序并没有围合完整一条主要的路上2侧都有管道，希望一个地块划分成2个地块把道路中心线定义成雨水汇水区域界限如果某些地块的径流系数不一样，可以用编辑参数快来修改它的径流系数计算的时候需要确定管道的下游节点如果我们的管网是承接上游某一段管子来进行设计，要考虑上流管道的管内流行时间定义过管道的重现期，会在管道参数里面体现出来如果我们想增加或者修改暴雨强度公式，先确认单位是否正确点击添加/修改如果是已有地区，我们点击添加/修改针对比较大的规划区域，可能在1:10000或者更小的比例下出图，道路需要2侧布置管道我们常用一条管道来表示，只是在标注的时候采用2×DN500或者其他管径的方式针对这种方式，我们采用定双管的方式。

一、准备底图：底图可采用竖向规划图，由路网和竖向标高即可（如下图示意）二、将竖向标高的文字标注统一移至如下格式（所有竖向标高标注文字均应左下角插入点与道路交叉点重合）三、将所有竖向标高点定义为标高离散点选择文本定义项后按命令提示操作离散点定义完成后出线如下效果：先画好依次多段线将其定义为雨水管道，如何定义见上次发的实例）示便可将检查井标高一次性定义完成六、开始进行雨水计算：1、汇水面积划分：①“转换路中红线”命令②“定义汇水界线”命令③“自动划分汇流面积”命令自动划分完汇水面积后如下效果：注：由于这次实例的路网比较方正规整，所以自动划分的汇水面积也特别规整，如果路网相对不规整，则划分出来的汇水面积也会出线问题，需人工予以修正。

④“自动布参数块”命令：需要在一步设置综合径流系数大小定义完成后如下：⑤“连接参数块”命令，将上一步生成的参数快与对应的检查井进行逐一连接到这里，汇水面积划分完毕，同时每一个检查井将有一个对应的汇水分区。

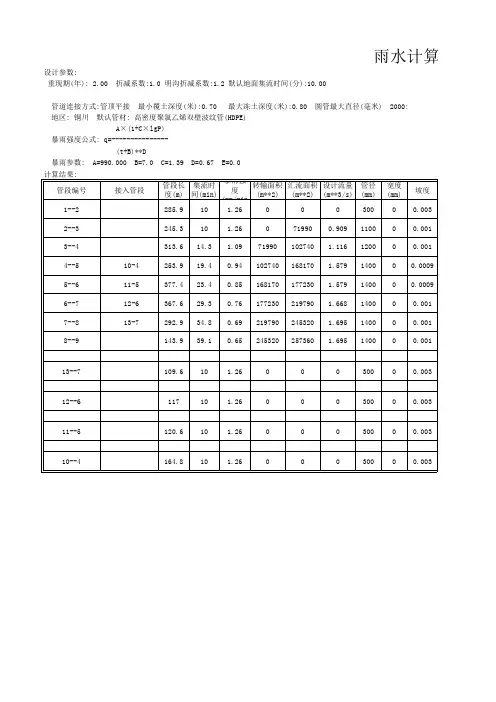

2、定义排水口：根据汇水分区定义排出口，排出口定义完成后系统会默认的将这个排水口的所有管网进行计算3、开始正式雨水计算：（计算之前需对所有检查井进行编号，采用自动节点编号的方式；同时需对各管段对管道坡度也要定义，管道坡度均采用路面坡度，但应注意如有逆坡管道或是坡度过缓管道应进行修改）根据各地实际确定暴雨强度、重现期等计算参数：设定完参数后点击图面提取，选择你要计算的排水分区，将每段管道逐一选择后回车便可进行初算，点击初算命令后会提醒生成何种格式的水力计算表（建议选择EXEL格式的水里计算表）径、坡度、埋深等数据；对照水力计算表中发现的需调整的管道，在管道参数这一列中找到相应管道进行调整，然后进行复算。

复算校核完成后便可将计算结果赋回图面。

复制完成后变完成最后一步工作标注。

通过上述步骤，雨水计算基本完成，如果不清楚的地方电话在交流。

污水计算步骤基本相同，可以在完成的雨水计算图的基础上变换图层进行计算，因为划分布置管线和划分汇水分区这一部分重复工作可以省略，相对速度会快好多。

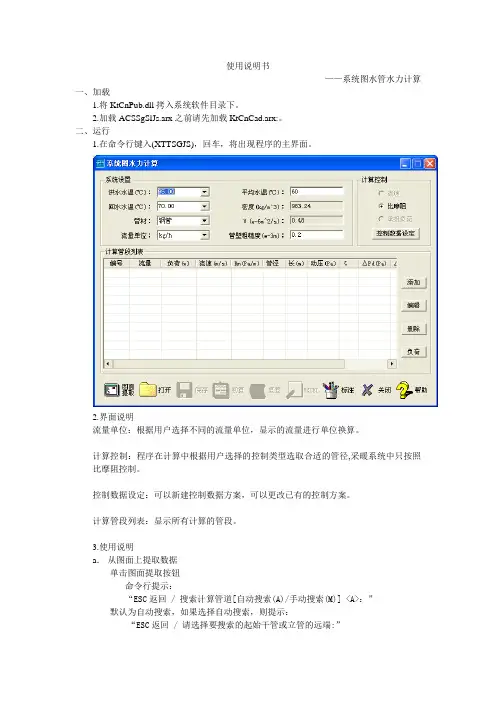

使用说明书——系统图水管水力计算一、加载1.将KtCnPub.dll拷入系统软件目录下。

2.加载ACSSgSlJs.arx之前请先加载KtCnCad.arx:。

二、运行1.在命令行键入(XTTSGJS)，回车，将出现程序的主界面。

2.界面说明流量单位：根据用户选择不同的流量单位，显示的流量进行单位换算。

计算控制：程序在计算中根据用户选择的控制类型选取合适的管径,采暖系统中只按照比摩阻控制。

控制数据设定：可以新建控制数据方案，可以更改已有的控制方案。

计算管段列表：显示所有计算的管段。

3.使用说明a．从图面上提取数据单击图面提取按钮命令行提示：“ESC返回 / 搜索计算管道[自动搜索(A)/手动搜索(M)] <A>：”默认为自动搜索，如果选择自动搜索，则提示：“ESC返回 / 请选择要搜索的起始干管或立管的远端:”选择要搜索的起始端，程序会自动搜索出供水干管和供水立管或者回水干管和回水立管。

如果选择手动搜索，则提示：“回车返回 / 选择要添加的干管或立管:”选择添加的干管或者立管后，继续提示：“选择承担的负荷(散热器或者管道)。

”这时候选择该干管或者立管所承担负荷的管段和散热器（或者选择与其负荷相等的管段）。

b．从文件中提取数据（如果是从图面上提取数据则这步可以跳过）单击打开按钮从打开文件对话框从选取要计算的文件，确定即可。

c.对于控制数据设定按钮：单击此按钮，将会出现如下对话框：在此对话框中，可以修改已有的方案，可以添加新的控制数据方案。

注意：默认方案是不可以修改和删除的。

单击新建方案按钮，会出现新建方案对话框：提示用户数据新的方案名称。

注意：新方案名称不能和已有的方案名称同名。

d.基本参数设置完后，可以输入每段管段的局阻,改变长度、直径和负荷，双击计算管段列表框，会出现如下对话框：在这里可以改变当前选择的管段（标题栏可以看见用户选择的管段）的一些参数，可以改变管段的长度，水管的当量直径，水管的当量直径的设定对于初算是无效的，当进行复算时可以根据这些设定对初算的结果进行调整。

鸿业水管水力计算图文教程本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March鸿业水管水力计算图文教程------刘四根儿鸿业做水管的水力计算之前，需要做完的两件事：第一，将风机盘管布置全；第二，然后将供回水管与风机盘管连接完整；1.风机盘管的布置；鸿业本身数据库里面的风机盘管厂家和型号都比较全了，不过有些数据可能比较陈旧，而且有一些市场份额小的厂家，这里面也是没有的，所以我们需要做的第一步是将相关厂家的风机盘管数据[别告诉我你手上没有你准备使用的风机盘管的样本]录入鸿业，方法如下：如果厂家里面有你需要的，只是数据陈旧，可以直接修改数据就可以了。

如果没有你需要的厂家，那么需要你自己添加以上四张图的用红色划过线的以及红线圈过的，都请务必填写正确，需要注意的又这么几点：<1>.风机盘管一般都是三档风速控制的，所以风量和冷量都有三个档位，但是鸿业做水力计算的时候都是按照高速冷量进行计算的【至于有些设计院是按照中速冷量进行计算和风机盘管选型的，抱歉，我也不清楚原因，但是一般的机电公司和工程公司为了保证工程的性价比，应该都是按照高速冷量进行风机盘管选型的！】，所以高速风量和高速冷量这两个务必填写正确；<2>.风机盘管无论大小，其冷冻水供[进]回水管径都是DN20的，冷凝水的管径就不是很清楚了，我至今仍然搞不清外螺纹3/4和内螺纹3/4分别代表的公称直径[DN]为多少，我一般也是都视风机盘管的冷凝水管管径为DN20；<3>.出风静压根据准备用的机型的静压填写，水压降和水流量两项一定要填写清楚，因为这两项直接关系着后面做水力计算中管径的选择和最后水泵扬程的选择。

附：冷量和流量的关系：水流量[m3/h]=冷量(热量) [KW] /水温差[℃] /（/代表除以，空调水系统的供回水一般是7℃/12℃，温差为5℃，针对于水，1m3的重量为1吨）2.风机盘管布置和空调水路管线连接做水力计算之前，我们首先需要将风机盘管布置完整，管线[冷冻水供回水、冷凝水]全部连接：管线连接的一点注意事项：水系统管线的布置有两种方式，一种一根一根地布置，另外一种是组合布管，两种布管方式都有一个管道分区，请注意一定让你布置的所有管线都是在一种管线分区里面，比如低区就全部低区，中区就全部中区，别既有低区又有中区还有高区，因为如果有交叉，在后面的水力计算中，计算程序将无法识别所有的管线！布置完成以后正式进入水力计算阶段：控制数据就相当于你做水力计算的相关依据：A.对于冷冻水供回水的水力计算一般有流速控制法和比摩阻控制法两种，流速控制是最常用的，以上图片中的流速是鸿业默认的控制数据，个人可根据其他设计手册或者书籍修改其中的数据，鸿业的这个控制数据得出的结果还是中规中矩的。

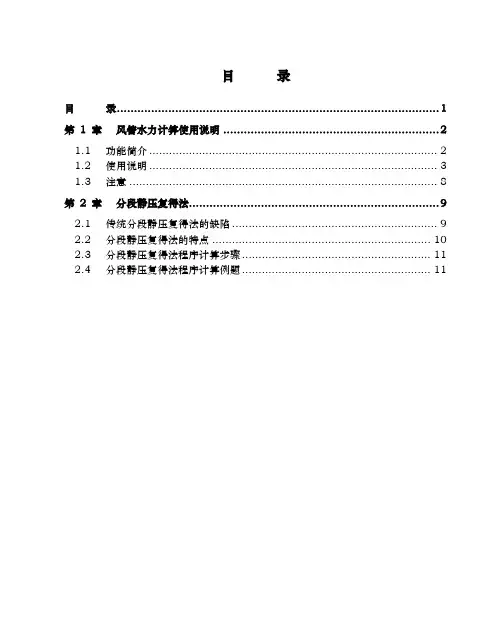

目录目录 (1)第1 章风管水力计算使用说明 (2)1.1 功能简介 (2)1.2 使用说明 (3)1.3 注意 (8)第2 章分段静压复得法 (9)2.1 传统分段静压复得法的缺陷 (9)2.2 分段静压复得法的特点 (10)2.3 分段静压复得法程序计算步骤 (11)2.4 分段静压复得法程序计算例题 (11)第 1 章风管水力计算使用说明1.1功能简介命令名称：FGJS功能：风管水力计算命令交互：单击【单线风管】【水力计算】，弹出【风管水力计算】对话框，如图1-1所示：图1-1 风管水力计算对话框如果主管固定高度值大于0，程序会调整风系统中最长环路的管径的高度为设置值。

如果支管固定高度值大于0，程序会调整风系统中除开最长环路管段外的所有管段的管径的高度为设置值。

控制最不利环路的压力损失的最大值,如果程序算出的最不利环路的阻力损失大于端口余压，程序会提醒用户。

当用户需要从图面上提取数据时，点取搜索分支按钮，根据程序提示选取单线风管。

当成功搜索出图面管道系统后，最长环路按钮可用，单击可以得到最长的管段组。

计算方法程序提供的三种计算方法，静压复得法、阻力平衡法、假定流速法，可以改变当前的选项卡，就会改变下一步计算所用的方法，而且在标题栏上会有相应的提示。

计算结果显示包含搜索分支里面选取的管段的一条回路的各个管段数据。

1.2使用说明1.从图面上提取数据单击按钮2.从文件中提取数据（如果是从图面上提取数据则这步可以跳过）单击按钮从打开文件对话框从选取要计算的文件，确定即可。

3.选择要计算的方法，设置好相应的参数静压复得法：是最不利环路最末端的分支管（不是从最后一根支管）的风速。

假定末端支管风速。

系统计算过程中，为了达到系统最优的平衡性能，需要迭代计算的次数。

阻力平衡法：最不利环路的末端管段的出口风速。

4.可选管径规格图1-2 可选管径规格对话框程序进行计算时，可以根据用户的设置，在可选管径规格列表中选取合适的管径组合，当用户选择标准模式是，规格列表不允许进行修改，当选取自定义模式时，可以根据用户的需要进行规格列表扩充、修改、删除。

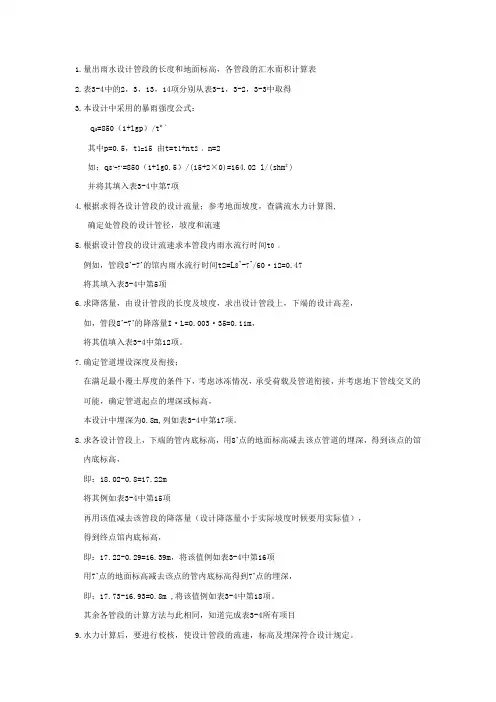

1.量出雨水设计管段的长度和地面标高，各管段的汇水面积计算表2.表3-4中的2，3，13，14项分别从表3-1，3-2，3-3中取得3.本设计中采用的暴雨强度公式：q0=850（1+lgp）/tº`其中p=0.5，t1=15 由t=t1+nt2 ，n=2如；q8’-7’=850（1+lg0.5）/(15+2×0)=164.02 l/(shm²)并将其填入表3-4中第7项4.根据求得各设计管段的设计流量；参考地面坡度，查满流水力计算图,确定处管段的设计管径，坡度和流速5.根据设计管段的设计流速求本管段内雨水流行时间t0 ，例如，管段8’-7’的馆内雨水流行时间t2=L8’-7’/60·12=0.47将其填入表3-4中第5项6.求降落量，由设计管段的长度及坡度，求出设计管段上，下端的设计高差，如，管段8’-7’的降落量I·L=0.003·35=0.11m，将其值填入表3-4中第12项。

7.确定管道埋设深度及衔接；在满足最小覆土厚度的条件下，考虑冰冻情况，承受荷载及管道衔接，并考虑地下管线交叉的可能，确定管道起点的埋深或标高，本设计中埋深为0.8m,列如表3-4中第17项。

8.求各设计管段上，下端的管内底标高，用8’点的地面标高减去该点管道的埋深，得到该点的馆内底标高，即：18.02-0.8=17.22m将其例如表3-4中第15项再用该值减去该管段的降落量（设计降落量小于实际坡度时候要用实际值），得到终点馆内底标高，即：17.22-0.29=16.39m，将该值例如表3-4中第16项用7’点的地面标高减去该点的管内底标高得到7’点的埋深，即；17.73-16.93=0.8m ,将该值例如表3-4中第18项。

其余各管段的计算方法与此相同，知道完成表3-4所有项目9.水力计算后，要进行校核，使设计管段的流速，标高及埋深符合设计规定。

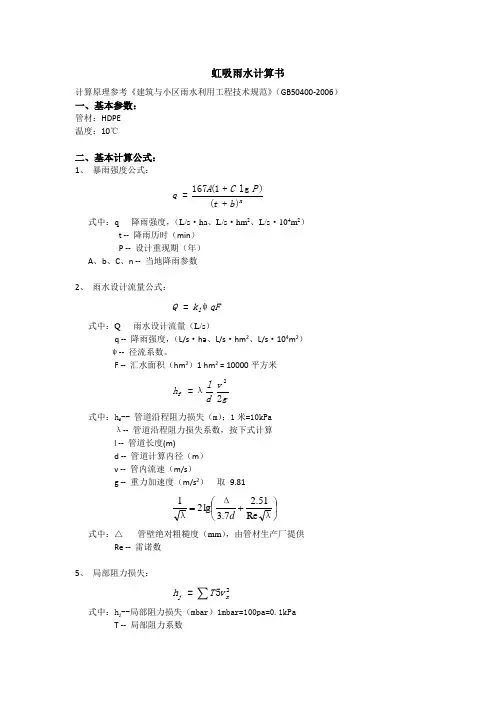

虹吸雨水计算书计算原理参考《建筑与小区雨水利用工程技术规范》（GB50400-2006）一、基本参数：管材：HDPE 温度：10℃二、基本计算公式：1、 暴雨强度公式： nb t P C A q )()lg 1(167++=式中：q -- 降雨强度，（L/s ·ha 、L/s ·hm 2、L/s ·104m 2） t -- 降雨历时（min ） P -- 设计重现期（年） A 、b 、C 、n -- 当地降雨参数2、 雨水设计流量公式：qF k Q l ψ=式中：Q -- 雨水设计流量（L/s ） q -- 降雨强度，（L/s ·ha 、L/s ·hm 2、L/s ·104m 2） ψ-- 径流系数。

F -- 汇水面积（hm 2）1 hm 2 = 10000平方米 gv d l h f2λ2=式中：h f -- 管道沿程阻力损失（m ）；1米=10kPa λ-- 管道沿程阻力损失系数，按下式计算 l -- 管道长度(m) d -- 管道计算内径（m ） v -- 管内流速（m/s ）g -- 重力加速度（m/s 2） 取 9.81⎪⎭⎫ ⎝⎛+=λΔλRe 51.27.3lg 21d 式中：△ -- 管壁绝对粗糙度（mm ），由管材生产厂提供Re -- 雷诺数5、 局部阻力损失：∑25xj v T h =式中：h j --局部阻力损失（mbar ）1mbar=100pa=0.1kPaT -- 局部阻力系数V x -- 管道某一x 断面处流速（m/s ）6、 总阻力损失j f h h h +=总7、管道某一x 断面处的压力：∑---⨯=2251.98x x x x Zv h P式中： P x -- 管道某一x 断面处的压力（mbar ）1mbar=100pa=0.1kPa h x -- 雨水斗顶面至计算断面的高度差（m ） v x -- 管道某一x 断面处流速（m/s ） ∑Z x-2 -- 断面处对应最远雨水斗至计算断面的总阻力损失之和（mbar ）8、压力余量计算公式：∑--=∆Z v H P r 2151.98式中：△P r -- 压力余量（mbar ）1mbar=100pa=0.1kPa H--雨水斗顶面与排水管出口的几何高差（m ） V 1 -- 排水管出口的管道流速（m/s ）∑Z -- 最远雨水斗至排水口处的总阻力损失之和（mbar ）3、 流速2π4dQv =式中：V -- 流速(m/s)Q -- 管段流量（L/s ）d -- 管道的计算内径（m ）4、 沿程阻力损失：四、计算结果：管道最大负压值： -81.37 kPa 压力余量：20.3 kPa。

鸿业水管水力计算图文教程标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]鸿业水管水力计算图文教程------刘四根儿鸿业做水管的水力计算之前，需要做完的两件事：第一，将风机盘管布置全；第二，然后将供回水管与风机盘管连接完整；1.风机盘管的布置；鸿业本身数据库里面的风机盘管厂家和型号都比较全了，不过有些数据可能比较陈旧，而且有一些市场份额小的厂家，这里面也是没有的，所以我们需要做的第一步是将相关厂家的风机盘管数据[别告诉我你手上没有你准备使用的风机盘管的样本]录入鸿业，方法如下：如果厂家里面有你需要的，只是数据陈旧，可以直接修改数据就可以了。

如果没有你需要的厂家，那么需要你自己添加以上四张图的用红色划过线的以及红线圈过的，都请务必填写正确，需要注意的又这么几点：<1>.风机盘管一般都是三档风速控制的，所以风量和冷量都有三个档位，但是鸿业做水力计算的时候都是按照高速冷量进行计算的【至于有些设计院是按照中速冷量进行计算和风机盘管选型的，抱歉，我也不清楚原因，但是一般的机电公司和工程公司为了保证工程的性价比，应该都是按照高速冷量进行风机盘管选型的！】，所以高速风量和高速冷量这两个务必填写正确；<2>.风机盘管无论大小，其冷冻水供[进]回水管径都是DN20的，冷凝水的管径就不是很清楚了，我至今仍然搞不清外螺纹3/4和内螺纹3/4分别代表的公称直径[DN]为多少，我一般也是都视风机盘管的冷凝水管管径为DN20；<3>.出风静压根据准备用的机型的静压填写，水压降和水流量两项一定要填写清楚，因为这两项直接关系着后面做水力计算中管径的选择和最后水泵扬程的选择。

附：冷量和流量的关系：水流量[m3/h]=冷量(热量) [KW] /水温差[℃] /（/代表除以，空调水系统的供回水一般是7℃/12℃，温差为5℃，针对于水，1m3的重量为1吨）2.风机盘管布置和空调水路管线连接做水力计算之前，我们首先需要将风机盘管布置完整，管线[冷冻水供回水、冷凝水]全部连接：管线连接的一点注意事项：水系统管线的布置有两种方式，一种一根一根地布置，另外一种是组合布管，两种布管方式都有一个管道分区，请注意一定让你布置的所有管线都是在一种管线分区里面，比如低区就全部低区，中区就全部中区，别既有低区又有中区还有高区，因为如果有交叉，在后面的水力计算中，计算程序将无法识别所有的管线！布置完成以后正式进入水力计算阶段：控制数据就相当于你做水力计算的相关依据：A.对于冷冻水供回水的水力计算一般有流速控制法和比摩阻控制法两种，流速控制是最常用的，以上图片中的流速是鸿业默认的控制数据，个人可根据其他设计手册或者书籍修改其中的数据，鸿业的这个控制数据得出的结果还是中规中矩的。

虹吸雨水计算虹吸雨水计算【篇一：虹吸雨水系统管径粗算表】【篇二：虹吸雨水计算书】虹吸雨水计算书计算原理参考《建筑与小区雨水利用工程技术规范》（gb50400-2006）一、基本参数：管材：hdpe 温度：10℃二、基本计算公式：1、暴雨强度公式：q=167a(1+clgp)n(t+b)2、雨水设计流量公式：f -- 汇水面积（hm2）1 hm2 = 10000平方米 3、管道沿程阻力公式： lv2d2gg -- 重力加速度（m/s2）取 9.81 4、阻力系数：式中：△ -- 管壁绝对粗糙度（mm），由管材生产厂提供 re -- 雷诺数5、局部阻力损失：2hj=∑t5vx式中：hj--局部阻力损失（mbar）1mbar=100pa=0.1kpa t -- 局部阻力系数 vx -- 管道某一x断面处流速（m/s）6、总阻力损失h总=hf+hj7、管道某一x断面处的压力：2px?98.1?hx?5vx??zx?2式中： px -- 管道某一x断面处的压力（mbar）1mbar=100pa=0.1kpa hx -- 雨水斗顶面至计算断面的高度差（m）vx -- 管道某一x断面处流速（m/s）∑zx-2 -- 断面处对应最远雨水斗至计算断面的总阻力损失之和（mbar）8、压力余量计算公式：pr?98.1h?5v12??z式中：△pr -- 压力余量（mbar）1mbar=100pa=0.1kpa h--雨水斗顶面与排水管出口的几何高差（m） v1 -- 排水管出口的管道流速（m/s）∑z -- 最远雨水斗至排水口处的总阻力损失之和（mbar）9、流速 v=4q2式中：v -- 流速(m/s)q -- 管段流量（l/s）d -- 管道的计算内径（m）三、计算结果：管道最大负压值： -81.37 kpa 压力余量：20.3 kpa四、虹吸雨水水力计算表：【篇三：虹吸排水材料量计算公式】1. 方钢（m）：（6m/根）横长/62. 方钢连接件（个）：=方钢根数-13. 骑卡（个）：每2m一个 =方钢长度/24. m10内膨胀（个）：=骑卡数量（可适当上调）5. m10螺纹杆：（3m/根）：骑卡数量*1.5m(与墙壁间长度)/36. 管卡（个）：间距为管道直径的10倍。

鸿业水力计算器V4.0.0版使用说明“鸿业水力计算器”无需进行安装，点击“SLJS.exe”即可运行使用，程序主界面如下：该版主要新增、加强的功能如下：1、水管计算增加"流量/负荷,比摩阻->管径,阻力"功能。

2、对话框界面可拖动大小。

3、提供"打开/保存"功能。

4、生成Excel计算书。

5、管段列表框计算后显示所有管段的统计结果。

6、优化文本计算书，使其数据对其，更易查看。

7、可以直接输入负荷或输入流量，操作更简易。

一、界面说明：1、计算：对当前管段进行水力计算，包括对各管段的统计。

比如，我们在管段列表中输入一负荷为12kW，管径DN15，管长为50m的管段，并设置好其他相应的计算参数、依据等，见下图：点击按钮，对序号为1的管段进行计算，结果界面如下：2、保存：点击按钮，保存当前的所有计算管段、计算参数及依据等，参考界面如下：3、打开点击按钮，打开现有的水力计算文件（后缀名为“.hysl”）,参考界面如下：4、点击按钮，生成Excel计算书，参考界面如下：5、点击按钮，生成文本计算书，参考界面如下：6、退出点击按钮，退出程序。

备注：退出时，对于本机没有安装正版“暖通空调Acs5.0”（包括后续版本）的，会弹出一广告图片，时间一秒左右，除此之外，不影响任何使用。

7、帮助点击按钮，弹出软件帮助界面，如下：二、使用注意事项：1、在“计算依据”中选择“输入负荷”，如图：，从而可以在管段列表中输入管段负荷值（此时流量为不可输状态），水力计算时由负荷计算出相应的流量，如下图：2、在“计算依据”中选择“输入流量”，如图：，从而可以在管段列表中输入管段流量值（此时负荷为不可输状态），水力计算时由流量计算出相应的负荷，如下图：3、对于水管，在计算内容中选择“流量/负荷,比摩阻->管径,阻力”，，则界面由不可输入状态变为可以输入状态：从而按控制比摩阻的方法进行水力计算。

以下先是以雨水管为例，污水管相似，只是从另一个下拉菜单中选取1、定义道路中心线：先画出一条线段来→平面→定义道路中心线→选取线段→确定如果路不直，需要用多条中心线段2、定义道路桩号：平面→道路桩号→定义桩号→选取中心线→确定→选取基点→起始桩号0→图中箭头所示方向（如朝西）→减小S（增加不选）→桩号代号000/道路名称：XX大街→确认3、标注道路桩号：平面→道路桩号→自动标注桩号4、绘制道路：平面→道路绘制→简绘道路0.6→线转道路→点击中心线→确定5、布置管线：雨水→平面管线→自动布管按管长→管线号（南北不要一样）/二级钢筋混凝土管/管顶最小覆土0.7m/检查井形状：圆形/管道规格1000，坡度0.0008（千分之八）→确定→回车起始布管→输入桩号（如-160）→输入起点检查井与桩号距离（如8）→输入管道起点布置方向（向右随便找个点一单击）→回车逐段布置（对于大部分段不一样长的）→输入管道长度（如50）→输入管径（如800）→输入坡度（如0.0008）→回车继续逐段布置（对于大部分管段相似的）z自动布置→输入管道长度（如50）→输入本次布管最大桩号（这个之前一定要算好，少写了米数的话会布不上，然后用交互布管也可以，多写的话应该会正好，如果多一点点的话，就用节点移动来修改，这个的做法见下面）如果用了自动布管，有一些管的节点位置不合适，需要进行节点移动修改雨水→管线整理→节点移动d→选择节点→线上移动x→选择拖动方向（只需向左向右任意一个方向点一下即可）→移动距离（如5）→退出即可6、管的末端设置出水口雨水→布置井类→排出口→八字形→选那条排出口管道→确定7、预埋管：（一般在工厂和十字路口处才会有，而且一般管的另一端不会有检查井）雨水→布预埋管→预埋管站点是否布置检查井n否→选择检查井→选择平行线x→选平行线（一般是路中心线）→再选择管道方向→输入预埋管长度→预埋管直径→预埋管坡度（注意这里是按千分数算的，就是输入2就是0.002）→井连接处标高（旁边的地形图上附近有标）→标注点（可输入可不输）8、井编号雨水→节点编号→主节点编号→选择起点井（最左边，虽然右边是上游，不过这个因图而论）→选择重点井（最右边）→输入起点编号1→如果设置成功的话井是应该会闪烁的（注意鼠标应该点到井沿上才算选中它）9、定沉泥井雨水→定沉泥井→隔一落底井y→起点是从第一个沉泥井开始→选择终点井→如果闪烁则设置成功10、标管径数据雨水→编辑标注→标线中管径→点要标的管径线即可（如果标高和坡度确定了以后，流向自然就确定了）11、线性标注CAD的标注→线性标注（主要是标注一些距离，如管道距离路缘石的距离）12、布雨水口雨水→布雨水口→边沟式双箅雨水口→手动选点布置z→用鼠标在图上选点，左键布上→在调整一下方向即可（注意雨水口的连接管方向要与水流相一致）雨水→接雨水口→回车自动连接→坡度0.01→管径300→选择要连接的雨水口和检查井→回车结束（路口处一个井布置两个雨水口）13、标注位置标注→测量坐标标注→点住一个点，拉过线来点中一个空白处即可14、标设计管内底标高先计算：由上游最初的井开始，例如32号井的设计路面标高为14.53m（地形图上附近的大约取一个值），管径600mm=0.6m，管厚加覆土厚度约为1m，则管道埋深初步设为1.6m，则设计管内底标高为14.53-1.6=12.93m。

1、图形处理1）删除一些不需要的图形。

2）新建一个tempt（暂时）图层，在这个图层上布置雨水管线，注意只要线断开，就会在断开处生成检查井。

特别注意：如果是一条管线，保证连接检查井的各条线之间只有一个交点，否则会生成多个检查井，导致最后计算错误。

2、关闭其他图层，只剩管线tempt图层，点击，雨水——平面管线——定雨水管，定义新的文件。

选择要定义的管线，生成鸿业能够识别的管线和检查井。

3、点击，雨水——节点编号——自动节点编号。

4、点击，工具——编辑查询，选择检查井，手动输入各检查井的设计标高。

（说明：如果采用自然地形，可以使用平面处理功能生成标高文件，再点击，雨水——定井地面标高）5、点击，雨水——雨水计算——定义排出口。

6、点击，雨水——雨水计算——定义排水界限。

（作用：选择需要定义的雨水块，把它转成鸿业能够识别的雨水块）7、点击，雨水——雨水计算——自动布参数块。

（自动生成雨水块面积，可以编辑雨水定额，集中流量，人口密度）8、点击，雨水——雨水计算——连接参数块。

选择所有图形，回车。

连接之后，有些连接是不合理的，点击，雨水——雨水计算——连接参数块。

点选检查井和雨水块，点确定。

9、点击，雨水——雨水计算——雨水计算（面积）。

径流系数、重现期、折减系数根据总规选定，集水时间根据地面坡度选择，高差8-9m甚至更大的地方采用5min，平坦的地区采用10min，高差在中间值时采用插值法。

点击图面提取，全选整个图形后，初算。

10、计算完后，将计算结果赋回图面。

11、点击，雨断面——选择断面。

选择所出断面起点井，再选择所出断面终点井。

点击插入位置。

12、点击，雨断面——雨水坡度编辑。

拖动管段坡度，以满住管线埋深要求。

13、点击，雨断面——断面返回平面，选择断面中需要返回的管线，确定。

注：一次只能返回一段管线，开始可以不进行管道标注更新，等全部都调好坡度后再一次性更新。

14、点击，雨水——雨水计算——雨水计算（面积）。

虹吸雨水计算【篇一：虹吸雨水系统管径粗算表】【篇二：虹吸雨水计算书】虹吸雨水计算书计算原理参考《建筑与小区雨水利用工程技术规范》（gb50400-2006）一、基本参数：管材：hdpe 温度：10℃二、基本计算公式：1、暴雨强度公式：q=167a(1+clgp)n(t+b)2、雨水设计流量公式：f -- 汇水面积（hm2）1 hm2 = 10000平方米 3、管道沿程阻力公式： lv2d2gg -- 重力加速度（m/s2）取 9.81 4、阻力系数：式中：△ -- 管壁绝对粗糙度（mm），由管材生产厂提供 re -- 雷诺数5、局部阻力损失：2hj=∑t5vx式中：hj--局部阻力损失（mbar）1mbar=100pa=0.1kpa t -- 局部阻力系数 vx -- 管道某一x断面处流速（m/s）6、总阻力损失h总=hf+hj7、管道某一x断面处的压力：2px?98.1?hx?5vx??zx?2式中： px -- 管道某一x断面处的压力（mbar）1mbar=100pa=0.1kpa hx -- 雨水斗顶面至计算断面的高度差（m）vx -- 管道某一x断面处流速（m/s）∑zx-2 -- 断面处对应最远雨水斗至计算断面的总阻力损失之和（mbar）8、压力余量计算公式：pr98.1h5v12z式中：△pr -- 压力余量（mbar）1mbar=100pa=0.1kpa h--雨水斗顶面与排水管出口的几何高差（m） v1 -- 排水管出口的管道流速（m/s）∑z -- 最远雨水斗至排水口处的总阻力损失之和（mbar） 9、流速 v=4q2式中：v -- 流速(m/s)q -- 管段流量（l/s）d -- 管道的计算内径（m）三、计算结果：管道最大负压值： -81.37 kpa 压力余量：20.3 kpa四、虹吸雨水水力计算表：【篇三：虹吸排水材料量计算公式】1. 方钢（m）：（6m/根）横长/62. 方钢连接件（个）：=方钢根数-13. 骑卡（个）：每2m一个 =方钢长度/24. m10内膨胀（个）：=骑卡数量（可适当上调）5. m10螺纹杆：（3m/根）：骑卡数量*1.5m(与墙壁间长度)/36. 管卡（个）：间距为管道直径的10倍。
