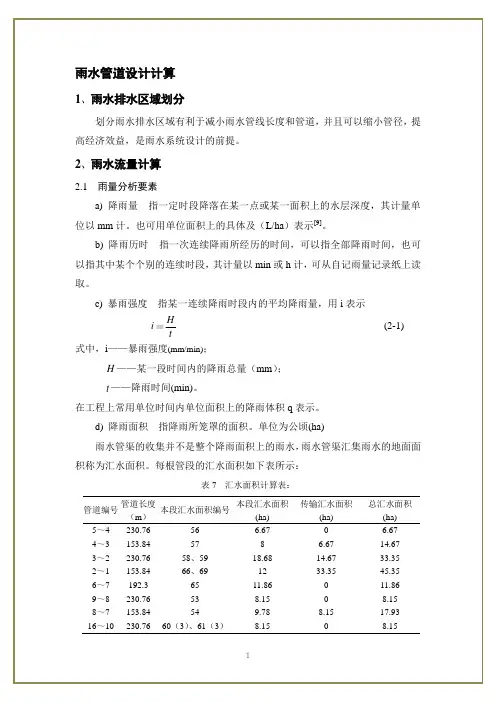

雨水干管水力计算表

Hit——暴雨强度(mm/min)——某一段时间内的降雨总量（——降雨时间(min)。

在工程上常用单位时间内单位面积上的降雨体积100%mnqF ——雨水设计流量（L/s ）；——径流系数，其数值小于1）；))s ha 。

： 1167(1lg )()nA c P qt b/s ha ）； ——地方参数，根据统计方法计算确定，本设计中暴雨强度0.7583027.3(10.655lg )(19)p qt (2-5)雨水流量主要参数及其确定依据a) 径流系数Ψ降落在地面上的雨水，一部分被植物和地面的洼地截流，一部分渗入土壤，余下的一部分沿地面流入雨水灌渠，这部分进入雨水灌渠的雨水量称作径流量。

径流量与降雨量的比值称径流系数Ψ，其值常小于1。

径流系数的值与汇水面积的地面覆盖情况、地面坡度、地貌、建筑密度的分布、路面铺砌等情况相关。

由于影响因素很多，精确求它的值是相当困难的，因此我们采用经验数值确定。

该区域大部分地区为沥青路面，有部分地区为公园及绿地，综合径流系数为0.6。

b) 重现期P暴雨强度随着重现期的不同而不同。

在雨水管渠设计中，若选用较高的设计重现期，计算所得设计暴雨强度大，相应的雨水设计流量大，管渠的断面相应大。

这对防止地面积水是有利的，安全性高，但经济上则因管渠设计断面的增大而增加了工程造价；若选用较低的设计重现期，管渠断面的相应减小，这样虽然可以降低工程造价，但可能会经常发生排水不畅、地面积水而影响交通，甚至给城市人民的生活及工业生产造成危害。

雨水管渠设计重现期的选用，应根据回水面积的地区建设性质（广场、干道、厂区、居住区）、地形特点、汇水面积和气象特点等因素确定，一般选用0.5～3a ，对于重要干道，立交道路的重要部分，重要地区或短期积水即能引起较严重的地区，宜采用较高的设计重现期，一般选用2～5a ，并应和道路设计协调[9]。

对于特别重要的地区可酌情增加，而且在同一排水系统中也可采用同一设计重现期或不同的设计重现期。

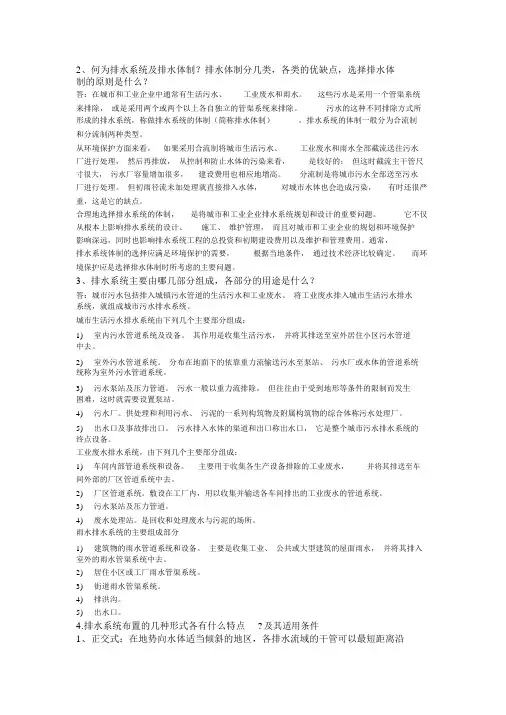

2、何为排水系统及排水体制？排水体制分几类，各类的优缺点，选择排水体制的原则是什么？答：在城市和工业企业中通常有生活污水、工业废水和雨水。

这些污水是采用一个管渠系统来排除，或是采用两个或两个以上各自独立的管渠系统来排除。

污水的这种不同排除方式所形成的排水系统，称做排水系统的体制（简称排水体制）。

排水系统的体制一般分为合流制和分流制两种类型。

从环境保护方面来看，如果采用合流制将城市生活污水、工业废水和雨水全部截流送往污水厂进行处理，然后再排放，从控制和防止水体的污染来看，是较好的；但这时截流主干管尺寸很大，污水厂容量增加很多，建设费用也相应地增高。

分流制是将城市污水全部送至污水厂进行处理。

但初雨径流未加处理就直接排入水体，对城市水体也会造成污染，有时还很严重，这是它的缺点。

合理地选择排水系统的体制，是将城市和工业企业排水系统规划和设计的重要问题。

它不仅从根本上影响排水系统的设计、施工、维护管理，而且对城市和工业企业的规划和环境保护影响深远，同时也影响排水系统工程的总投资和初期建设费用以及维护和管理费用。

通常，排水系统体制的选择应满足环境保护的需要，根据当地条件，通过技术经济比较确定。

而环境保护应是选择排水体制时所考虑的主要问题。

3、排水系统主要由哪几部分组成，各部分的用途是什么？答：城市污水包括排入城镇污水管道的生活污水和工业废水。

将工业废水排入城市生活污水排水系统，就组成城市污水排水系统。

城市生活污水排水系统由下列几个主要部分组成：1)室内污水管道系统及设备。

其作用是收集生活污水，并将其排送至室外居住小区污水管道中去。

2)室外污水管道系统。

分布在地面下的依靠重力流输送污水至泵站、污水厂或水体的管道系统统称为室外污水管道系统。

3)污水泵站及压力管道。

污水一般以重力流排除，但往往由于受到地形等条件的限制而发生困难，这时就需要设置泵站。

4)污水厂。

供处理和利用污水、污泥的一系列构筑物及附属构筑物的综合体称污水处理厂。

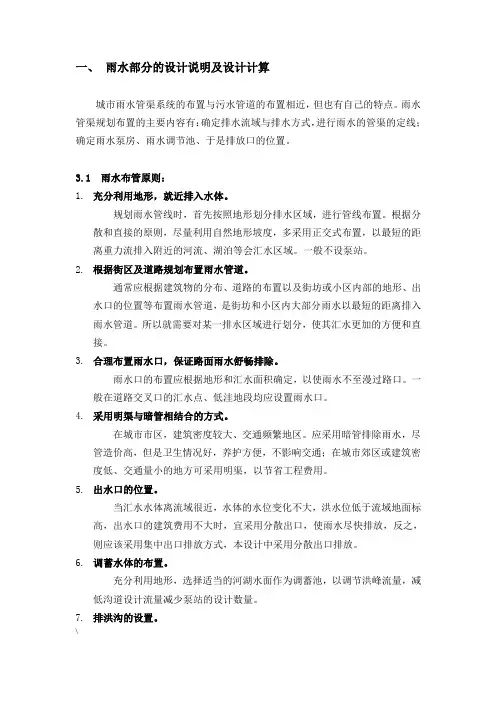

一、雨水部分的设计说明及设计计算城市雨水管渠系统的布置与污水管道的布置相近，但也有自己的特点。

雨水管渠规划布置的主要内容有：确定排水流域与排水方式，进行雨水的管渠的定线；确定雨水泵房、雨水调节池、于是排放口的位置。

3.1 雨水布管原则：1.充分利用地形，就近排入水体。

规划雨水管线时，首先按照地形划分排水区域，进行管线布置。

根据分散和直接的原则，尽量利用自然地形坡度，多采用正交式布置，以最短的距离重力流排入附近的河流、湖泊等会汇水区域。

一般不设泵站。

2.根据街区及道路规划布置雨水管道。

通常应根据建筑物的分布、道路的布置以及街坊或小区内部的地形、出水口的位置等布置雨水管道，是街坊和小区内大部分雨水以最短的距离排入雨水管道。

所以就需要对某一排水区域进行划分，使其汇水更加的方便和直接。

3.合理布置雨水口，保证路面雨水舒畅排除。

雨水口的布置应根据地形和汇水面积确定，以使雨水不至漫过路口。

一般在道路交叉口的汇水点、低洼地段均应设置雨水口。

4.采用明渠与暗管相结合的方式。

在城市市区，建筑密度较大、交通频繁地区。

应采用暗管排除雨水，尽管造价高，但是卫生情况好，养护方便，不影响交通；在城市郊区或建筑密度低、交通量小的地方可采用明渠，以节省工程费用。

5.出水口的位置。

当汇水水体离流域很近，水体的水位变化不大，洪水位低于流域地面标高，出水口的建筑费用不大时，宜采用分散出口，使雨水尽快排放，反之，则应该采用集中出口排放方式，本设计中采用分散出口排放。

6.调蓄水体的布置。

充分利用地形，选择适当的河湖水面作为调蓄池，以调节洪峰流量，减低沟道设计流量减少泵站的设计数量。

7.排洪沟的设置。

\城市中靠近山麓建设的中心区、居住区、工业区，除了应设雨水管道外，还应考虑在规划地区周围设置排洪沟。

3.2 雨水布管内容：1)确定排水区域与排水方式：本设计中有很明显的排水区界，一条河流自东向西流动，将整个城镇划分为河南区与河北区；同时将河北区雨水排水区域分为五个个部分，分别有五条干管收集污水，河南区雨水排水区域作为一块，有一条感官收集污水。

管道内的流速1. 生活给水管道流速摘自《建筑给排水设计规范》GB 50015-2003生活给水管道的水流速度，宜按表1采用。

热水管道的流速，宜按表2选用。

（饮用水流速也是参考表2规定。

）以下摘自教科书《建筑给水排水工程》，考虑到经济流速因素，设计时给水管道流速应控制在正常范围内：生活或生产给水管道，不宜大于2.0m/s，当防噪声要求，且管径不大于25mm 时，流速可采用0.8~1.0m/s；消火栓系统，消防给水管道，不宜大于2.5m/s；自动喷水灭火系统给水管道，不宜大于5.0m/s，但其配水只管在个别情况下，可控制在10 m/s以内。

2. 室外消防给水管流速摘自《石油化工企业设计防火规范》GB 50160—92工艺装置区或罐区的消防给水干管的管径，应经计算确定，但不宜小于200mm。

独立的消防给水管道的流速，不宜大于5m/s。

3. 自动喷水灭火系统给水管流速摘自《自动喷水灭火系统设计规范》GB 50084—2001管道水力计算管道内的水流速度宜采用经济流速，必要时可超过5m/s，但不应大于10m/s。

条文说明：采用经济流速是给水系统设计的基础要素，本条在原规范第7．1．3条基础上调整为宜采用经济流速，必要时可采用较高流速的规定。

采用较高的管道流速，不利于均衡系统管道的水力特性并加大能耗；为降低管道摩阻而放大管径、采用低流速的后果，将导致管道重量的增加，使设计的经济性能降低。

原规范中关于“管道内水流速度可以超过5m/s，但不应大于10m/s”的规定．是参考下述资料提出的：我国《给排水设计手册》(第三册)建议，管内水的平均流速，钢管允许不大于5m/s；铸铁管为3m/s。

4. 给水水泵房1. 消防水池补给水管流速：摘自《建筑设计防火规范》GB 50016-2006第8.6.2条第2点：补水量应经计算确定，且补水管的设计流速不宜大于2.5m/s；2. 给水泵进出水管流速：摘自《室外给水规范GB50013-2006》：水泵吸管及出水管的流速，宜采用下列数值；吸水管：直径小于250mm时，为1.0～1.2m/s；直径在250～1000mm时，为1.2～1.6m/s；直径大于1000mm时，为1.5～2.0m/s。

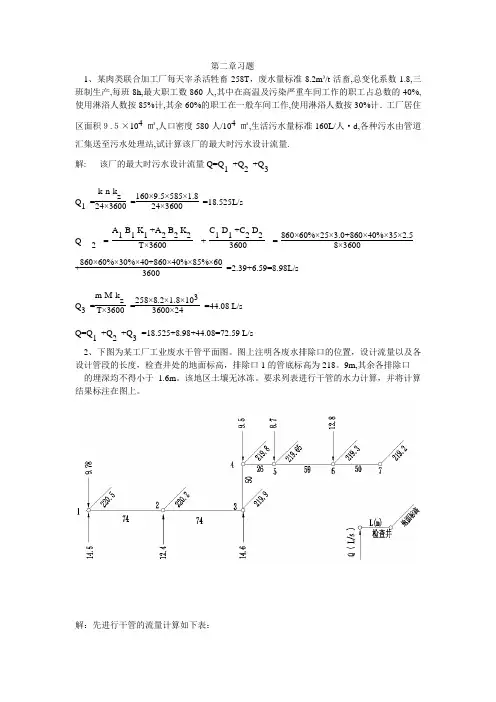

第二章习题1、某肉类联合加工厂每天宰杀活牲畜258T,废水量标准8.2m³/t活畜,总变化系数1。

8,三班制生产，每班8h，最大职工数860人,其中在高温及污染严重车间工作的职工占总数的40％，使用淋浴人数按85%计，其余60%的职工在一般车间工作，使用淋浴人数按30％计．工厂居住区面积９。

５×10错误!㎡，人口密度580人/10错误!㎡，生活污水量标准160L/人·d，各种污水由管道汇集送至污水处理站，试计算该厂的最大时污水设计流量.解：该厂的最大时污水设计流量Q=Q错误!错误!+Q错误!错误!错误!+Q错误!错误!错误! Q错误!错误!=错误!=错误!错误!=18。

525L/sQ错误!错误!=错误!+错误!=错误!错误!+错误!=2。

39+6.59=8。

98L/sQ3=错误!=错误!=44。

08 L/sQ=Q错误!+Q错误!错误!错误!+Q错误!错误!错误!=18。

525+8。

98+44。

08=72。

59 L/s2、下图为某工厂工业废水干管平面图。

图上注明各废水排除口的位置，设计流量以及各设计管段的长度，检查井处的地面标高，排除口1的管底标高为218。

9m，其余各排除口的埋深均不得小于1。

6m。

该地区土壤无冰冻。

要求列表进行干管的水力计算，并将计算结果标注在图上。

解:先进行干管的流量计算如下表：干管水力计算表3、试根据下图所示的街坊平面图，布置污水管道，并从工厂接管点至污水厂进行管段的水力计算,绘出管道平面图和纵断面图。

已知：（1） 人口密度为400人/104 ㎡;（2） 污水量标准为140L/人·d ；（3） 工厂的生活污水和淋浴污水设计流量分别为8.24L/s 和 6.84L/s ，生产污水设计流量为26.4L/s ，工厂排除口地面标高为43。

5m ，管底埋深不小于2m,土壤冰冻线为 0。

8m.(4）沿河岸堤坝顶标高40m 。

解:（一)、在街坊平面图上布置污水管道由街坊平面图知，该地区地势自西北向东南倾斜，无明显分水线，可划分为一个排水流域.干管布置考虑到地势的高低,沿街道自北向南布置，主干管在城区的北面,可以充分利用地势高度，减少埋深，整个管道布置呈截流式形式布置，如下图。

第2.2.1条 雨水设计流量按下式计算式中,Q=qψFQ--雨水设计流量(L/s)；q--设计暴雨强度(L/s.ha)；ψ--径流系数；F--汇水面积(ha)注：当有生产废水排入雨水管道时，应将其水量计算在内。

第2.2.2条 径流系数按下表采用。

平均径流系数可按加权平均计算。

径流系数ψ综合径流系数ψ第2.2.3条 设计暴雨强度(见专用表)第2.2.4条 雨水设计重现期：一般选用0.4~3a，重要干道、重要地区或短期积水即能引起较严重后果的地区，一般选用2~5a.第2.2.5条 设计降雨历时，按下式计算：t=t1+mt2式中，t--降雨历时（min)；t1--地面集水时间(min)，视距离长短、地形坡度和地面铺盖情况而定，一般采用5~15min；m--折减系数，暗管折减系数m=2，明渠折减系数m=1.2 ;t2--管渠内雨水流行时间(min)注：在陡坡地区，采用暗管时折减系数m=1.2~2.第2.3.1条 合流管道的总设计流量应按下式计算：第2.3.1条 合流管道的雨水重现期可适当高于同一情况下的雨水管道设计重现期。

第3.2.1条 排水管渠的流速，应按下式计算：V=(1/n) R2/3I1/2式中,V--流速 (m/s);R--水力半径(m);I--水力坡降;n--粗糙系数.第3.2.2条 管渠粗糙系数按下表选用:管渠粗糙系数 n第3.2.3条 排水管渠的最大设计充满度和超高，应遵守下列规定：一、污水管道应按不满流计算，其最大设计充满度应按下表采用。

最大设计充满度注：在计算污水管道充满度时，不包括淋浴或短时间内突然增加的污水量，但当管径小于或等于300mm时，应按满流复核.二、雨水管道和合流管道应按满流计算。

三、明渠超高不得小于0.2m。

第3.2.4条 排水管道的最大设计流速应遵守下列规定：一、金属管道为10m/s；二、非金属管道为5m/s；第3.2.6条 排水管渠的最小设计流速应遵守下列规定：一、污水管道在设计充满度下为0.6m/s；二、雨水管道和合流管道在满流时为0.75m/s；三、明渠为0.4m/s。

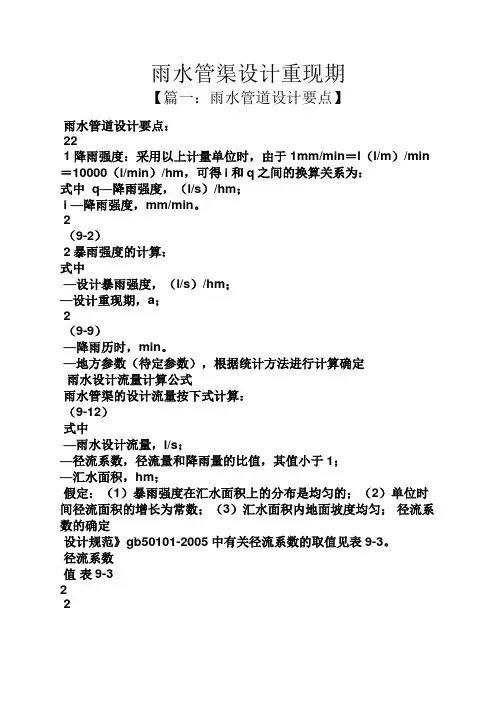

雨水管渠设计重现期【篇一：雨水管道设计要点】雨水管道设计要点：221降雨强度：采用以上计量单位时，由于1mm/min＝l（l/m）/min ＝10000（l/min）/hm，可得i和q之间的换算关系为：式中 q—降雨强度，（l/s）/hm；i —降雨强度，mm/min。

2（9-2）2暴雨强度的计算：式中—设计暴雨强度，（l/s）/hm；—设计重现期，a；2（9-9）—降雨历时，min。

—地方参数（待定参数），根据统计方法进行计算确定雨水设计流量计算公式雨水管渠的设计流量按下式计算：（9-12）式中—雨水设计流量，l/s；—径流系数，径流量和降雨量的比值，其值小于1；—汇水面积，hm；假定：（1）暴雨强度在汇水面积上的分布是均匀的；（2）单位时间径流面积的增长为常数；（3）汇水面积内地面坡度均匀；径流系数的确定设计规范》gb50101-2005中有关径流系数的取值见表9-3。

径流系数值表9-322实际设计计算中，在同一块汇水面积上，兼有多种地面覆盖的情况，需要计算整个汇水面积上的平均径流系数值。

（9-14）式中－汇水面积上的平均径流系数；－汇水面积上各类地面的面积，hm；－相应于各类地面的径流系数；－全部汇水面积，hm。

22在设计中可采用区域综合径流系数。

国内部分城市采用的综合径流系数值见表9-5。

一般城市市区的综合径流系数采用0.5～0.8，城市郊区的径流系数采用0.4～0.6。

室外排水设计规范》gb50101-2005推荐的城市综合径流系数取值见表9-6。

1. 设计重现期p的确定一般情况下，低洼地段采用的设计重现期应大于高地；干管采用的设计重现期应大于支管；工业区采用的设计重现期应大于居住区。

市区采用的设计重现期应大于郊区。

设计重现期p的最小值不宜低于0.33a，一般地区选用0.5～3a，对于重要干道或短期积水可能造成严重损失的地区，一般选用3～5a，并应与道路设计相协调。

特别重要的地区，可根据实际情况采用较高的设计重现期。

第二章习题1、某肉类联合加工厂每天宰杀活牲畜258T ，废水量标准8.2m ³/t 活畜,总变化系数1.8,三班制生产,每班8h,最大职工数860人,其中在高温及污染严重车间工作的职工占总数的40%,使用淋浴人数按85%计,其余60%的职工在一般车间工作,使用淋浴人数按30%计．工厂居住区面积９.５×104 ㎡,人口密度580人/104 ㎡,生活污水量标准160L/人·d,各种污水由管道汇集送至污水处理站,试计算该厂的最大时污水设计流量. 解: 该厂的最大时污水设计流量Q=Q 1 +Q 2 +Q 3 Q 1 =k·n·k z24×3600 =160×9.5×585×1.824×3600=18.525L/sQ2 =A 1 B 1 K 1 +A 2 B 2 K 2 T×3600 +C 1 D 1 +C 2 D2 3600 =860×60%×25×3.0+860×40%×35×2.58×3600 +860×60%×30%×40+860×40%×85%×603600 =2.39+6.59=8.98L/sQ 3 =m·M·k z T×3600 =258×8.2×1.8×103 3600×24 =44.08 L/s Q=Q 1 +Q 2 +Q3 =18.525+8.98+44.08=72.59 L/s2、下图为某工厂工业废水干管平面图。

图上注明各废水排除口的位置，设计流量以及各设计管段的长度，检查井处的地面标高，排除口1的管底标高为218。

9m,其余各排除口 的埋深均不得小于 1.6m 。

该地区土壤无冰冻。

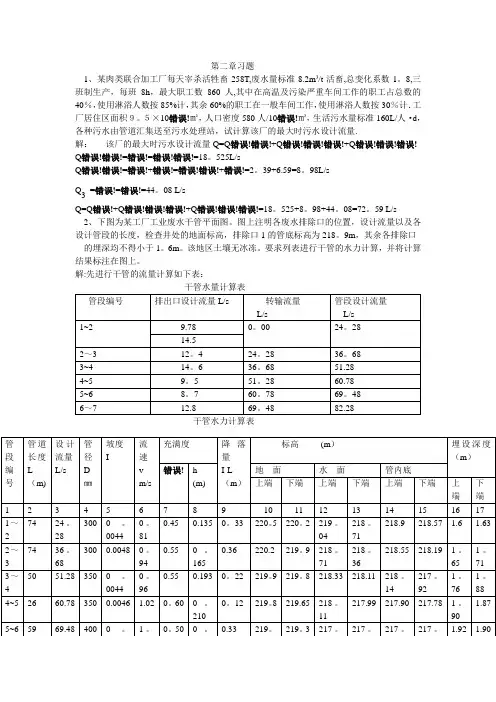

第二章习题1、某肉类联合加工厂每天宰杀活牲畜258Ｔ，废水量标准8.２m³/t活畜,总变化系数1.8，三班制生产,每班8h，最大职工数8６０人，其中在高温及污染严重车间工作的职工占总数的４0%，使用淋浴人数按85%计，其余60%的职工在一般车间工作,使用淋浴人数按３0%计．工厂居住区面积9.5×１０4㎡，人口密度580人／1０4㎡,生活污水量标准160L／人·ｄ,各种污水由管道汇集送至污水处理站，试计算该厂的最大时污水设计流量。

解: 该厂的最大时污水设计流量Q＝Ｑ＼S（)错误!+Q错误!错误!错误!+Q错误!错误!错误! Q错误!错误!=错误!＝错误!错误!=１8.５25Ｌ/sQ错误!错误!=错误!+错误!＝错误!错误!＋错误!=2。

3９＋6。

５9＝8。

98Ｌ/ｓＱ错误!＝错误!=错误!=44。

08 L/sQ＝Q错误!错误!＋Q错误!错误!错误!＋Q错误!错误!错误!=１8。

525+８．9８＋4４．08=7２。

5９Ｌ／ｓ２、下图为某工厂工业废水干管平面图.图上注明各废水排除口的位置，设计流量以及各设计管段的长度，检查井处的地面标高,排除口1的管底标高为218。

９m,其余各排除口的埋深均不得小于1．６m.该地区土壤无冰冻。

要求列表进行干管的水力计算，并将计算结果标注在图上。

解:先进行干管的流量计算如下表:干管水量计算表管段编号排出口设计流量L/s 转输流量L/s 管段设计流量L/ｓ１~2 9。

78 0。

00 24.28１４。

52~３12.4 ２4.28 ３６．６8 3~4 1４。

６36.68 ５１.２84~５9.５５1.2８60.785～6 8．7 60.78 6９.4８６~7 １２.8 6９．48 82。

28干管水力计算表3、试根据下图所示的街坊平面图，布置污水管道，并从工厂接管点至污水厂进行管段的水力计算，绘出管道平面图和纵断面图.已知:（1）人口密度为40０人/1０错误!㎡;（2）污水量标准为140L/人·d;（3）工厂的生活污水和淋浴污水设计流量分别为8.2４L/s 和6。

第二章习题1、某肉类联合加工厂每天宰杀活牲畜258T ，废水量标准8.2m ³/t 活畜,总变化系数1.8,三班制生产,每班8h,最大职工数860人,其中在高温及污染严重车间工作的职工占总数的40%,使用淋浴人数按85%计,其余60%的职工在一般车间工作,使用淋浴人数按30%计．工厂居住区面积９.５×104 ㎡,人口密度580人/104 ㎡,生活污水量标准160L/人·d,各种污水由管道汇集送至污水处理站,试计算该厂的最大时污水设计流量. 解: 该厂的最大时污水设计流量Q=Q 1 +Q 2 +Q3Q 1 =k ·n ·kz 24×3600 =160×9.5×585×1.824×3600=18.525L/s Q 2 =A 1 B 1 K 1 +A 2 B 2 K 2 T ×3600 +C 1 D 1 +C 2 D2 3600 =860×60%×25×3.0+860×40%×35×2.58×3600 +860×60%×30%×40+860×40%×85%×603600=2.39+6.59=8.98L/sQ 3 =m ·M ·kz T ×3600 =258×8.2×1.8×103 3600×24 =44.08 L/s Q=Q 1 +Q 2 +Q3=18.525+8.98+44.08=72.59 L/s 2、下图为某工厂工业废水干管平面图。

图上注明各废水排除口的位置，设计流量以及各设计管段的长度，检查井处的地面标高，排除口1的管底标高为218。

9m,其余各排除口 的埋深均不得小于 1.6m 。

该地区土壤无冰冻。
