CAD平面图转轴测图(有更好方法的同学请上传)

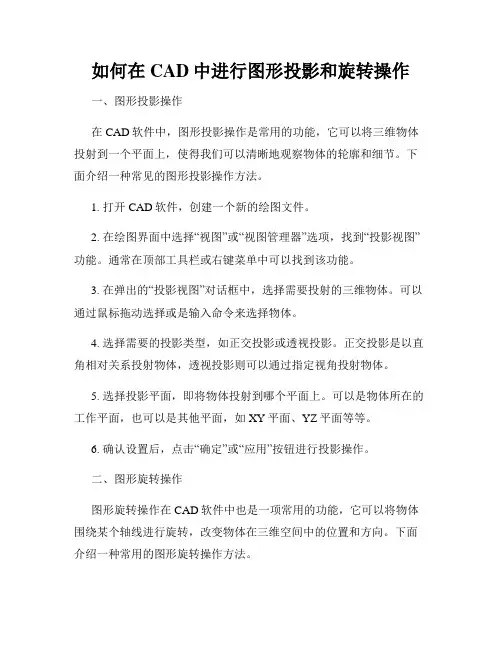

如何在CAD中进行图形投影和旋转操作一、图形投影操作在CAD软件中，图形投影操作是常用的功能，它可以将三维物体投射到一个平面上，使得我们可以清晰地观察物体的轮廓和细节。

下面介绍一种常见的图形投影操作方法。

1. 打开CAD软件，创建一个新的绘图文件。

2. 在绘图界面中选择“视图”或“视图管理器”选项，找到“投影视图”功能。

通常在顶部工具栏或右键菜单中可以找到该功能。

3. 在弹出的“投影视图”对话框中，选择需要投射的三维物体。

可以通过鼠标拖动选择或是输入命令来选择物体。

4. 选择需要的投影类型，如正交投影或透视投影。

正交投影是以直角相对关系投射物体，透视投影则可以通过指定视角投射物体。

5. 选择投影平面，即将物体投射到哪个平面上。

可以是物体所在的工作平面，也可以是其他平面，如XY平面、YZ平面等等。

6. 确认设置后，点击“确定”或“应用”按钮进行投影操作。

二、图形旋转操作图形旋转操作在CAD软件中也是一项常用的功能，它可以将物体围绕某个轴线进行旋转，改变物体在三维空间中的位置和方向。

下面介绍一种常用的图形旋转操作方法。

1. 打开CAD软件，创建一个新的绘图文件。

2. 在绘图界面中选择“编辑”或“修改”选项，找到“旋转”功能。

通常在顶部工具栏或右键菜单中可以找到该功能。

3. 在弹出的“旋转”对话框中，选择需要旋转的物体。

可以通过鼠标拖动选择或是输入命令来选择物体。

4. 指定旋转轴线，可以选择物体上的一条边作为旋转轴线，也可以通过指定坐标点来确定。

5. 输入旋转角度，可以通过手动输入具体角度来旋转物体，也可以通过鼠标拖动来实时调整旋转角度。

6. 确认设置后，点击“确定”或“应用”按钮进行旋转操作。

通过上述操作，我们可以在CAD软件中轻松实现图形投影和旋转操作。

这些功能在设计、建模和工程等领域中都具有很大的应用潜力。

通过掌握这些操作技巧，我们可以更加高效地完成相关工作，并得到更好的设计效果。

希望对大家有所帮助！。

cad轴测图:
轴测图是反应物体3维形状的2维图形，它富有立体感，能帮人们更快更清楚地认识产品结构。

绘制1个零件的轴测图是在2维平面中完成，相对3维图形更简洁方便。

1个实体的轴测投影只有3个可见平面，为了便于绘图，我们将这3个面作为画线、找点等操作的基准平面，并称它们为轴测平面，根据其位置的不同，分别称为左轴测面、右轴测面和顶轴测面。

当激活轴测模式以后，就能够分别在这3个面间进行切换。

如1个长方体在轴测图中的可见边与水平线夹角分别是30°、90°和120°。

方法：
通过设置“等轴测捕捉/栅格”模式，我们能够创建表现三维对象的二维等轴测图像。

这时光标将与三个等轴测轴中的两个对齐，并显示栅格点。

用户可以沿三个等轴测平面之一轻易对齐对象，创建等轴测图形更为容易。

Tips:
如果你用的是AutoCAD R14，步骤是：
1）．选择tool->Drawing Aids…；
2）．将Isometric Snap/Grid设置为on。

如果你用的是AutoCAD 2002，步骤是：
1）．选择菜单“工具”->“草图设置…”，
2）．选择“捕捉和栅格”选项卡,
3）．在“捕捉类型和样式中”选项组内，选择“栅格捕捉”样式为“等轴测捕捉”。

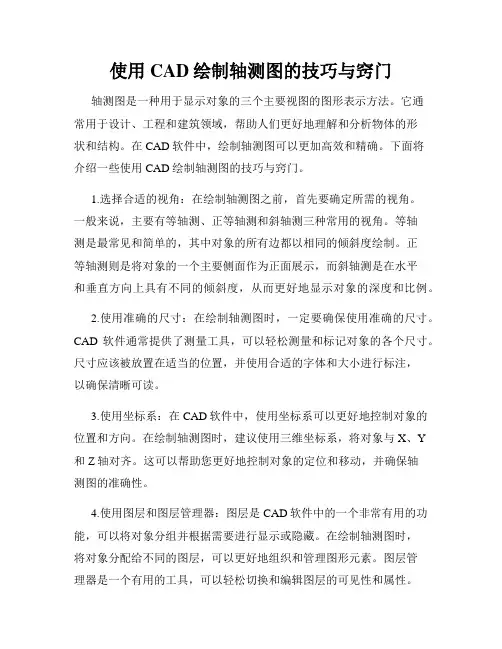

使用CAD绘制轴测图的技巧与窍门轴测图是一种用于显示对象的三个主要视图的图形表示方法。

它通常用于设计、工程和建筑领域，帮助人们更好地理解和分析物体的形状和结构。

在CAD软件中，绘制轴测图可以更加高效和精确。

下面将介绍一些使用CAD绘制轴测图的技巧与窍门。

1.选择合适的视角：在绘制轴测图之前，首先要确定所需的视角。

一般来说，主要有等轴测、正等轴测和斜轴测三种常用的视角。

等轴测是最常见和简单的，其中对象的所有边都以相同的倾斜度绘制。

正等轴测则是将对象的一个主要侧面作为正面展示，而斜轴测是在水平和垂直方向上具有不同的倾斜度，从而更好地显示对象的深度和比例。

2.使用准确的尺寸：在绘制轴测图时，一定要确保使用准确的尺寸。

CAD软件通常提供了测量工具，可以轻松测量和标记对象的各个尺寸。

尺寸应该被放置在适当的位置，并使用合适的字体和大小进行标注，以确保清晰可读。

3.使用坐标系：在CAD软件中，使用坐标系可以更好地控制对象的位置和方向。

在绘制轴测图时，建议使用三维坐标系，将对象与X、Y和Z轴对齐。

这可以帮助您更好地控制对象的定位和移动，并确保轴测图的准确性。

4.使用图层和图层管理器：图层是CAD软件中的一个非常有用的功能，可以将对象分组并根据需要进行显示或隐藏。

在绘制轴测图时，将对象分配给不同的图层，可以更好地组织和管理图形元素。

图层管理器是一个有用的工具，可以轻松切换和编辑图层的可见性和属性。

5.利用拉伸和旋转功能：CAD软件通常提供了拉伸和旋转功能，可以帮助您更好地修改和调整对象的形状。

在绘制轴测图时，如果需要调整对象的尺寸或比例，这些工具可以派上用场。

拉伸功能可以根据指定的距离，沿着指定的路径拉伸对象；旋转功能可以将对象绕着指定的轴旋转。

6.使用阵列功能：阵列功能可以在CAD软件中复制和分布对象，使绘图过程更加高效。

当绘制轴测图时，如果需要创建一系列重复的对象，可以使用阵列功能来快速生成和调整这些对象。

通过指定阵列模式（如矩形、极坐标、路径等），可以轻松地创建所需的对象布局。

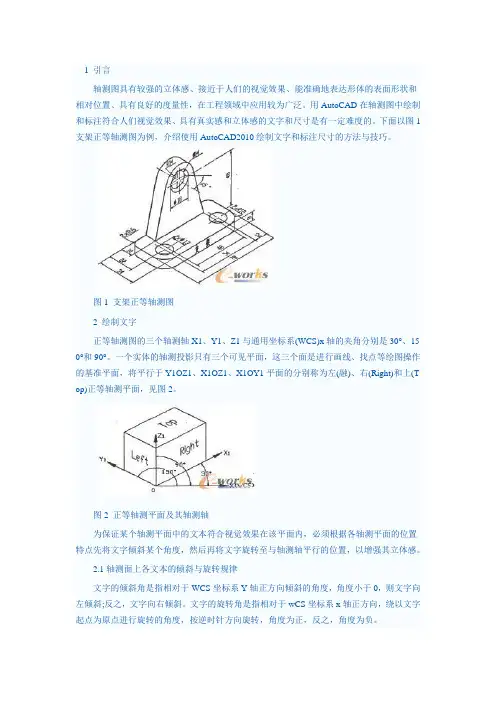

1 引言轴测图具有较强的立体感、接近于人们的视觉效果、能准确地表达形体的表面形状和相对位置、具有良好的度量性，在工程领域中应用较为广泛。

用AutoCAD在轴测图中绘制和标注符合人们视觉效果、具有真实感和立体感的文字和尺寸是有一定难度的。

下面以图1支架正等轴测图为例，介绍使用AutoCAD2010绘制文字和标注尺寸的方法与技巧。

图1 支架正等轴测图2 绘制文字正等轴测图的三个轴测轴X1、Y1、Z1与通用坐标系(WCS)x轴的夹角分别是30°、15 0°和90°。

一个实体的轴测投影只有三个可见平面，这三个面是进行画线、找点等绘图操作的基准平面，将平行于Y1OZ1、X1OZ1、X1OY1平面的分别称为左(融)、右(Right)和上(T op)正等轴测平面，见图2。

图2 正等轴测平面及其轴测轴为保证某个轴测平面中的文本符合视觉效果在该平面内，必须根据各轴测平面的位置特点先将文字倾斜某个角度，然后再将文字旋转至与轴测轴平行的位置，以增强其立体感。

2.1轴测面上各文本的倾斜与旋转规律文字的倾斜角是指相对于WCS坐标系Y轴正方向倾斜的角度，角度小于0，则文字向左倾斜;反之，文字向右倾斜。

文字的旋转角是指相对于wCS坐标系x轴正方向，绕以文字起点为原点进行旋转的角度，按逆时针方向旋转，角度为正，反之，角度为负。

各轴测面上文本的倾斜与旋转角度，见表1;注写文字后的效果，见图3。

表1 各文本的倾斜与旋转角度图3 轴测面上文本的注写效果2.2创建两个文字样式为便于记忆，创建样式名为“右X上Y左z倾斜30”，“右Z上X左Y倾斜-30”的两个文字样式，分别对应文字倾斜角为30°和-30°。

以创建名为“右x上Y左z倾斜30”的文字样式为例，来介绍其操作方法：单击图标，在【文字样式】对话框中单击【新建】按钮，再在【新建文字样式】对话框的【样式名】文本框中输入“右x上Y左z倾斜30”，单击【确定】按钮;然后，进行如图4所示的设置，单击【应用】按钮。

CAD轴测图绘制方法与示范CAD（计算机辅助设计）软件是现代工程设计中不可或缺的工具，它大大简化了设计师的工作流程并提高了效率。

在CAD软件中，绘制轴测图是常见的任务之一，本文将介绍CAD软件中绘制轴测图的方法与示范。

首先，打开CAD软件并创建一个新的绘图文件。

选择合适的绘图单位和比例，确保绘制出的图形符合实际要求。

绘制基础图形是绘制轴测图的第一步。

CAD软件提供了多种基础绘图工具，如线、圆、矩形等。

通过这些工具，可以快速绘制出需要的基础图形。

在绘制轴测图时，需要使用到轴测图的三个视角：俯视图、主视图和左、右视图。

通常，我们选择三个视角中的两个进行绘制：首先，绘制俯视图。

俯视图是俯视观察物体的视角，可以看到物体的顶面。

选择“绘制”工具箱中的“直线”工具，在工作区上点击鼠标左键，绘制出物体的底面。

接下来，选择“拉伸”工具，选择底面并指定拉伸的高度，即可完成物体的俯视图绘制。

其次，绘制主视图。

主视图是从正面观察物体的视角，可以看到物体的前面。

选择“绘制”工具箱中的“直线”工具，绘制出物体的前面。

根据需要，可以使用其他绘图工具进行细节的添加和修饰。

最后，绘制左、右视图。

左、右视图是从侧面观察物体的视角，可以看到物体的一侧。

选择“旋转”工具，选择主视图并指定旋转轴，将视角调整到适当的侧面视角。

使用“复制”工具，复制主视图并将其旋转到相应的侧面视角，即可完成左、右视图的绘制。

在绘制轴测图时，还可以根据需要添加细节和修饰。

CAD软件提供了许多绘图工具和修饰选项，如填充、阴影、文字等。

通过使用这些工具，可以使轴测图更加真实和生动。

在绘制完成后，可以对轴测图进行调整和修正。

CAD软件提供了移动、缩放、旋转等操作，可以对轴测图进行调整和修正。

通过这些操作，可以使轴测图更加准确和符合实际要求。

最后，保存绘制好的轴测图。

选择“文件”菜单中的“保存”选项，并选择保存的文件格式和路径，即可保存绘制好的轴测图。

绘制轴测图是CAD软件中常见的任务之一。

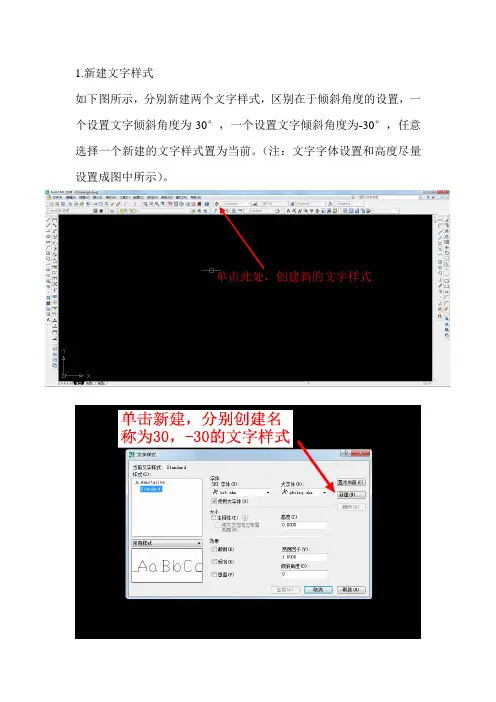

1.新建文字样式如下图所示，分别新建两个文字样式，区别在于倾斜角度的设置，一个设置文字倾斜角度为30°，一个设置文字倾斜角度为-30°，任意选择一个新建的文字样式置为当前。

（注：文字字体设置和高度尽量设置成图中所示）。

到此，文字样式设置结束。

这里我将文字样式30置为当前，然后关闭文字样式窗口。

（注：可以将文字样式命名为倾斜30度和倾斜负30度，便于理解。

文中我简单以30，-30代替）2.更改标注样式的文字样式设置。

如下图，单击打开标注样式管理器，打开想要使用的标注样式，这里我选择默认样式，然后单击修改，单击文字，然后单击文字样式右边的下拉三角，选择30这个文字样式（注：如果第一步将-30置为当前，则在这里将尺寸的标注样式文字也选择为-30），具体操作步骤如下图：3.进行轴测图的尺寸标注，在标注之前先检查文字样式设置是否正确，如图，查看文字样式30是否为当前。

若不是，修改。

4.进行轴测图的尺寸标注。

如图所示，我绘制了一个示例图，为200×100×50的矩形，然后进行标注。

5.修改尺寸方向选择尺寸100，单击标注，单击倾斜，在命令提示栏输入30，按回车键，如下图所示：如图，即为尺寸100修改后的效果。

6.重复步骤5，依次修改尺寸200和50，注意：输入倾斜的角度时，如果倾斜30度不符合要求，就倾斜-30度即可。

下图为文字样式选择30，尺寸标注文字样式选择为30的轴测图标注效果，请自行对照修改：谢谢您的认真观看与学习，如果想学习更多技巧，学习更多的软件操作技能，我向您强烈推荐一个供大家自学的网站，个人认为其网站为当前国内最优秀，教程讲解最详细，课程最多，资源最多的网站。

/study.asp?vip=9666198，学习永无止境，预祝您工作顺利，前程似锦！。

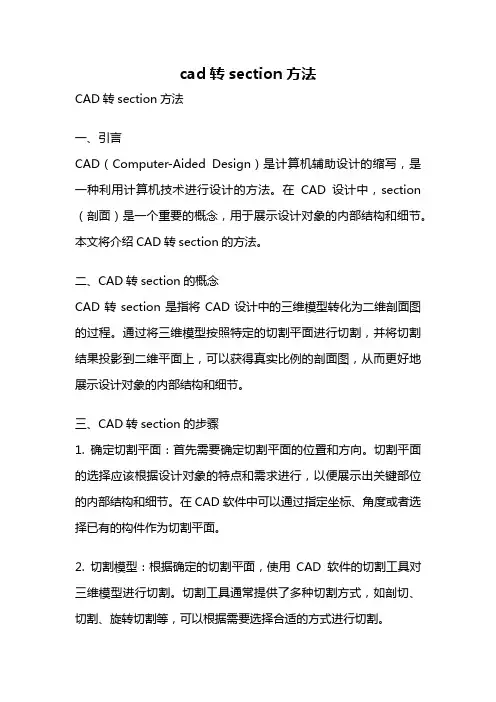

cad转section方法CAD转section方法一、引言CAD（Computer-Aided Design）是计算机辅助设计的缩写，是一种利用计算机技术进行设计的方法。

在CAD设计中，section （剖面）是一个重要的概念，用于展示设计对象的内部结构和细节。

本文将介绍CAD转section的方法。

二、CAD转section的概念CAD转section是指将CAD设计中的三维模型转化为二维剖面图的过程。

通过将三维模型按照特定的切割平面进行切割，并将切割结果投影到二维平面上，可以获得真实比例的剖面图，从而更好地展示设计对象的内部结构和细节。

三、CAD转section的步骤1. 确定切割平面：首先需要确定切割平面的位置和方向。

切割平面的选择应该根据设计对象的特点和需求进行，以便展示出关键部位的内部结构和细节。

在CAD软件中可以通过指定坐标、角度或者选择已有的构件作为切割平面。

2. 切割模型：根据确定的切割平面，使用CAD软件的切割工具对三维模型进行切割。

切割工具通常提供了多种切割方式，如剖切、切割、旋转切割等，可以根据需要选择合适的方式进行切割。

3. 投影剖面：将切割后的模型投影到二维平面上，得到剖面图。

在CAD软件中，可以使用投影工具将切割结果进行投影，并根据需要进行修整和标注。

投影可以选择正交投影或透视投影，具体选择取决于设计需求。

4. 标注细节：在得到剖面图后，需要对关键细节进行标注。

标注可以包括尺寸标注、注释标注等，以便更清晰地表达设计要求和细节。

在CAD软件中，通常提供了丰富的标注工具，可以根据需要选择合适的标注方式进行标注。

5. 导出剖面图：完成标注后，可以将剖面图导出为常见的图片格式，如JPEG、PNG等，以方便在其他软件中使用或打印输出。

导出时可以选择适当的分辨率和颜色模式，以满足实际需求。

四、CAD转section的应用领域CAD转section方法在工程设计、建筑设计、产品设计等领域广泛应用。

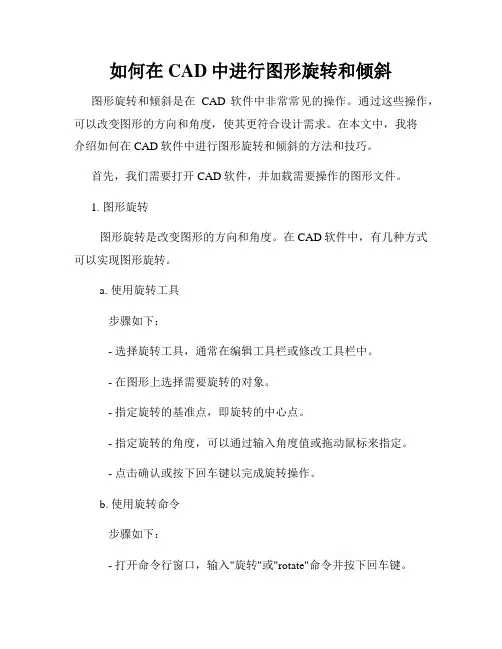

如何在CAD中进行图形旋转和倾斜图形旋转和倾斜是在CAD软件中非常常见的操作。

通过这些操作，可以改变图形的方向和角度，使其更符合设计需求。

在本文中，我将介绍如何在CAD软件中进行图形旋转和倾斜的方法和技巧。

首先，我们需要打开CAD软件，并加载需要操作的图形文件。

1. 图形旋转图形旋转是改变图形的方向和角度。

在CAD软件中，有几种方式可以实现图形旋转。

a. 使用旋转工具步骤如下：- 选择旋转工具，通常在编辑工具栏或修改工具栏中。

- 在图形上选择需要旋转的对象。

- 指定旋转的基准点，即旋转的中心点。

- 指定旋转的角度，可以通过输入角度值或拖动鼠标来指定。

- 点击确认或按下回车键以完成旋转操作。

b. 使用旋转命令步骤如下：- 打开命令行窗口，输入"旋转"或"rotate"命令并按下回车键。

- 指定旋转的基准点。

- 指定旋转的角度。

- 按下回车键以完成旋转操作。

不同的CAD软件可能在操作上略有差异，但基本原理是相同的。

2. 图形倾斜图形倾斜是改变图形的倾斜角度。

在CAD软件中，也有几种方式可以实现图形倾斜。

a. 使用倾斜工具步骤如下：- 选择倾斜工具，通常在编辑工具栏或修改工具栏中。

- 在图形上选择需要倾斜的对象。

- 指定倾斜的基准点。

- 指定倾斜的角度，可以通过输入角度值或拖动鼠标来指定。

- 点击确认或按下回车键以完成倾斜操作。

b. 使用倾斜命令步骤如下：- 打开命令行窗口，输入"倾斜"或"skew"命令并按下回车键。

- 指定倾斜的基准点。

- 指定倾斜的角度。

- 按下回车键以完成倾斜操作。

和图形旋转一样，不同的CAD软件可能在操作上有所不同，但基本原理是相同的。

在进行图形旋转和倾斜时，还有一些技巧可以帮助我们更好地完成操作：- 使用准确的角度值：在输入旋转或倾斜角度时，确保输入准确的值，以获得精确的旋转或倾斜效果。

- 使用参考线或轴心：在进行旋转或倾斜操作之前，可以创建参考线或指定轴心点，以帮助我们更好地控制旋转或倾斜的方向和角度。

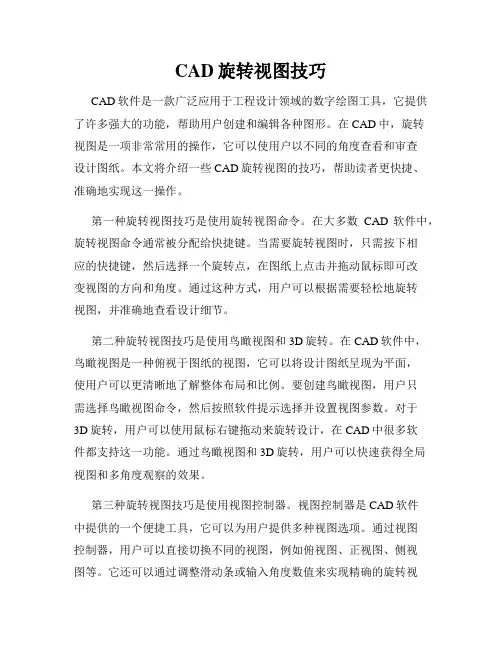

CAD旋转视图技巧CAD软件是一款广泛应用于工程设计领域的数字绘图工具，它提供了许多强大的功能，帮助用户创建和编辑各种图形。

在CAD中，旋转视图是一项非常常用的操作，它可以使用户以不同的角度查看和审查设计图纸。

本文将介绍一些CAD旋转视图的技巧，帮助读者更快捷、准确地实现这一操作。

第一种旋转视图技巧是使用旋转视图命令。

在大多数CAD软件中，旋转视图命令通常被分配给快捷键。

当需要旋转视图时，只需按下相应的快捷键，然后选择一个旋转点，在图纸上点击并拖动鼠标即可改变视图的方向和角度。

通过这种方式，用户可以根据需要轻松地旋转视图，并准确地查看设计细节。

第二种旋转视图技巧是使用鸟瞰视图和3D旋转。

在CAD软件中，鸟瞰视图是一种俯视于图纸的视图，它可以将设计图纸呈现为平面，使用户可以更清晰地了解整体布局和比例。

要创建鸟瞰视图，用户只需选择鸟瞰视图命令，然后按照软件提示选择并设置视图参数。

对于3D旋转，用户可以使用鼠标右键拖动来旋转设计，在CAD中很多软件都支持这一功能。

通过鸟瞰视图和3D旋转，用户可以快速获得全局视图和多角度观察的效果。

第三种旋转视图技巧是使用视图控制器。

视图控制器是CAD软件中提供的一个便捷工具，它可以为用户提供多种视图选项。

通过视图控制器，用户可以直接切换不同的视图，例如俯视图、正视图、侧视图等。

它还可以通过调整滑动条或输入角度数值来实现精确的旋转视图。

视图控制器是一种非常灵活且易于操作的工具，用户可以根据需要自由选择和调整视图，提高绘图效率和精确度。

第四种旋转视图技巧是使用剖视图。

在CAD设计中，有时需要展示物体的内部细节或结构。

剖视图可以通过切割和删除图形的一部分来实现，以便用户更好地观察和理解设计。

在CAD软件中，剖视图通常可以用于展示物体的三维结构或特定部分的细节。

通过创建和旋转剖视图，用户可以从不同的方向查看剖面，进一步了解设计的内部组成和构造。

以上是一些常用的CAD旋转视图技巧。

用AutoCAD 绘制轴测图方法综述作者：刘福祥来源：《计算机光盘软件与应用》2013年第12期摘要：手工绘制轴测图过程通常较繁，目前工程图样基本上使用计算机绘制。

使用AutoCAD绘轴测图的方法与手工作图方法既有相似之处又有很大的不同。

本文根据作者多年来在AutoCAD教学实践中所积累的经验，介绍了使用AutoCAD绘制轴测图的四种方法。

其中方法一至三是利用AutoCAD原有的功能生成轴测图，方法四是本文独创性的方法，该方法借助于AutoCAD的二维编辑命令来直接生成轴测图。

对四种方法进行了比较并论述了各种方法的适用范围。

关键词：AutoCAD；轴测图；绘制方法中图分类号：TP391.72轴测图具有形象直观、富有立体感的优点，可以帮助读图能力较弱的人员正确地想象出复杂物体的三维形状，所以在工程上对于空间形状较难想象的物体，需要绘制出其轴测图作为辅助图样使用。

轴测图一般包括正等轴测图、正二轴测图和斜二轴测图。

轴测图的作图比较复杂，根据作者本人长期使用CAD绘图软件的经验积累，可将使用该软件绘轴测图的方法归纳为以下四种。

1 在AutoCAD中用绘制平面图的方法绘制轴测图轴测图属于二维图形，这种方法就是根据手工会轴测图的原理，借助于CAD的各种二维绘图工具以及各种对二维图形的编辑工具直接在平面上绘制物体的轴测图。

如果物体的表面全部由平面围成，那么其轴测图中只包含各种不同位置的直线段。

绘制这些直线段主要使用“坐标定点法”[1]确定出直线两端点的位置，然后连线。

如果物体的表面包含曲面，那么必然会出现曲线。

如果物体表面的曲线仅为与各坐标面平行的圆或圆弧，这些圆或圆弧的轴测图均为椭圆或椭圆弧，所以对于这类物体，使用本方法适合于绘制其正等轴测图。

在CAD中首先将栅格捕捉样式设置为“正等轴侧模式”，此时十字光标变为与某两个正等轴测轴平行，按“F5”键可使十字光标切换为与另一对轴测轴平行；使用CAD中“绘制正等轴测圆”命令，根据圆或圆弧的半径即可直接得到它们的轴测图椭圆或椭圆弧，如图1所示。

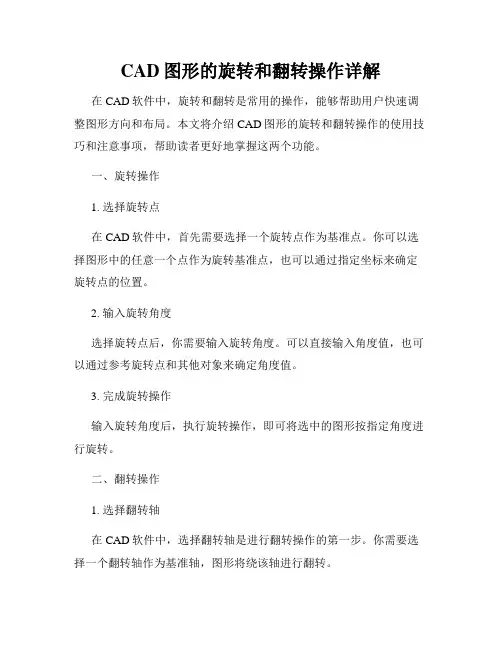

CAD图形的旋转和翻转操作详解在CAD软件中，旋转和翻转是常用的操作，能够帮助用户快速调整图形方向和布局。

本文将介绍CAD图形的旋转和翻转操作的使用技巧和注意事项，帮助读者更好地掌握这两个功能。

一、旋转操作1. 选择旋转点在CAD软件中，首先需要选择一个旋转点作为基准点。

你可以选择图形中的任意一个点作为旋转基准点，也可以通过指定坐标来确定旋转点的位置。

2. 输入旋转角度选择旋转点后，你需要输入旋转角度。

可以直接输入角度值，也可以通过参考旋转点和其他对象来确定角度值。

3. 完成旋转操作输入旋转角度后，执行旋转操作，即可将选中的图形按指定角度进行旋转。

二、翻转操作1. 选择翻转轴在CAD软件中，选择翻转轴是进行翻转操作的第一步。

你需要选择一个翻转轴作为基准轴，图形将绕该轴进行翻转。

2. 完成翻转操作选择翻转轴后，执行翻转操作，即可将选中的图形沿指定轴进行翻转。

CAD软件通常提供水平翻转和垂直翻转两个选项，你可以根据需要选择合适的翻转类型。

三、旋转和翻转操作的注意事项1. 选择正确的参考点在进行旋转和翻转操作时，选择正确的参考点非常重要。

参考点决定了旋转和翻转的基准，如果选择错误的参考点，可能导致操作结果不符合预期。

2. 控制操作精度CAD软件通常提供了旋转和翻转操作的精度控制选项。

根据需要，你可以调整旋转和翻转的精度，以达到更好的操作效果。

3. 备份原始图形旋转和翻转操作改变了图形的方向和布局，为了避免误操作造成不可逆的影响，建议在执行旋转和翻转操作前先备份原始图形。

四、常见问题解答1. 旋转和翻转后图形出现断裂怎么办？这通常是由于选择的参考点不正确导致的。

建议重新选择合适的参考点，然后重新执行旋转或翻转操作。

2. 旋转或翻转后图形位置发生偏移怎么办？这可能是由于旋转或翻转操作中的角度值输入错误导致的。

请检查输入的角度值是否正确，并重新执行操作。

3. 是否可以对多个图形同时进行旋转或翻转操作？是的，CAD软件通常支持对多个图形同时进行旋转或翻转操作。

CAD绘制等轴测图的方式与示范等轴测图是一种通过三维绘图方式将立体物体转化为平面图的方法。

在CAD软件中，我们可以利用其强大的绘图功能轻松地绘制等轴测图。

本文将介绍CAD中绘制等轴测图的方式，并通过示范，帮助读者更好地掌握这一技巧。

首先，在CAD软件中打开一个新的绘图文件。

选择适当的单位和比例，确保绘图与实际物体的比例保持一致。

一般情况下，我们可以选择米、毫米、英尺等单位，并根据实际需要设置比例。

接下来，我们需要绘制物体的基本形状。

以一个长方体为例，我们可以利用CAD软件中的绘图命令绘制长方形底面，并通过拉伸命令将其拉伸成相应的高度。

这样，我们就得到了一个立方体的基本形状。

然后，我们需要将这个立方体转化为等轴测图。

在CAD软件中，有两种常用的等轴测图方式，分别是等角测图和等比例测图。

其中，等角测图是将绘制物体视角设置为45度，并将物体的三个坐标轴等比例缩放；而等比例测图则是将绘制物体视角设置为30度，并将物体的竖直和水平坐标轴等比例缩放，而纵深坐标轴保持不变。

下面，我们以等角测图为例，演示如何在CAD软件中设置等轴测图。

首先，选择视图选项，进入视图设置界面。

在该界面中，我们可以设置视图的角度和缩放比例。

将视图角度设置为45度，并确保坐标轴的比例为1:1。

接下来，选择物体，并选择旋转命令。

通过鼠标拖动，将物体旋转至适当的角度，使其能够显示三个主要面，并且坐标轴等比例缩放。

最后，我们需要添加细节和标注。

利用CAD软件中的绘图命令，我们可以添加细节线条、文字标注等。

这些细节和标注将使得等轴测图更加清晰和易于理解。

通过以上步骤，我们就可以在CAD软件中绘制出一个等轴测图。

虽然本文只以长方体为例进行示范，但同样的原理和方法也适用于其他形状的物体。

在实际使用中，我们可以根据具体需求进行进一步的操作和调整。

例如，可以选择不同的视角和缩放比例，以获得更好的显示效果。

此外，CAD软件还提供了丰富的绘图工具和功能，以便用户根据实际需要进行绘图和设计。

第五章轴测图U niversity of S cience and T echnology of C hina第一节轴测投影的基本概念将物体和确定其空间位置的直角坐标系，沿不平行于任一坐标面的方向，用平行投影法将其投射在单一投影面上所得的具有立体感的图形叫做轴测图。

投射方向垂直于轴测投影面——正轴测图。

投射方向倾斜于轴测投影面——斜轴测图。

U niversity of S cience and T echnology of C hinaU niversity of S cience and T echnology of C hina改变物体和投影面的相对位置，使物体的正面、顶面和侧面与投影面都处于倾斜位置，然后用正投影法作出物体的投影。

一、轴测图的形成特点:物体与投影面倾斜 用平行投影法Y X Z 111PX 1Z 1Y 1U niversity of S cience and T echnology of C hina2.轴测轴和轴间角(2)两轴测轴之间的夹角∠X 1O 1Y 1，∠X 1O 1Z 1，∠Y 1O 1Z 1称为轴间角。

(1)物体上坐标轴OX，OY，OZ在轴测投影面上的投影O 1X 1，O 1Y 1，O 1Z 1称为轴测轴。

二、轴测图的基本参数1.轴测投影面Y X Z 111PX 1Z 1Y 1OO 1U niversity of S cience and T echnology of C hinaO 1A 1OA = p X轴轴向变化率O 1B 1OB = q Y轴轴向变化率O 1C 1OC= r Z轴轴向变化率轴测轴上的线段长度与空间物体上对应线段长度之比。

3.轴向伸缩系数(变化率)Y X Z 111PX 1Z 1Y 1OO 1A 1C 1B 1CABU niversity of S cience and T echnology of C hinaY X Z 111PX 1Z 1Y 1OO 1ABA 1B 1画轴测图时，只能沿轴测轴方向进行度量。

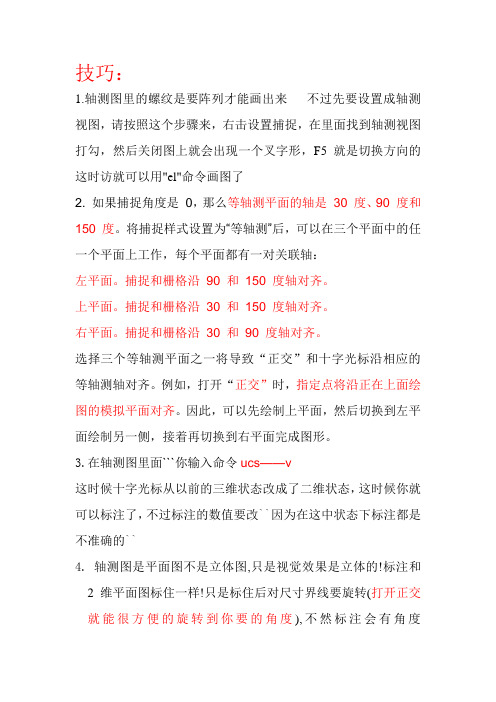

技巧：1.轴测图里的螺纹是要阵列才能画出来不过先要设置成轴测视图，请按照这个步骤来，右击设置捕捉，在里面找到轴测视图打勾，然后关闭图上就会出现一个叉字形，F5就是切换方向的这时访就可以用"el"命令画图了2. 如果捕捉角度是0，那么等轴测平面的轴是30 度、90 度和150 度。

将捕捉样式设置为“等轴测”后，可以在三个平面中的任一个平面上工作，每个平面都有一对关联轴：左平面。

捕捉和栅格沿90 和150 度轴对齐。

上平面。

捕捉和栅格沿30 和150 度轴对齐。

右平面。

捕捉和栅格沿30 和90 度轴对齐。

选择三个等轴测平面之一将导致“正交”和十字光标沿相应的等轴测轴对齐。

例如，打开“正交”时，指定点将沿正在上面绘图的模拟平面对齐。

因此，可以先绘制上平面，然后切换到左平面绘制另一侧，接着再切换到右平面完成图形。

3.在轴测图里面```你输入命令ucs——v这时候十字光标从以前的三维状态改成了二维状态，这时候你就可以标注了，不过标注的数值要改``因为在这中状态下标注都是不准确的``4.轴测图是平面图不是立体图,只是视觉效果是立体的!标注和2维平面图标住一样!只是标住后对尺寸界线要旋转(打开正交就能很方便的旋转到你要的角度),不然标注会有角度差!QQ:4398967,不会再问我.-----风力花下5. 三维中画好后消隐就是轴测图了6. 输入UCS 回车输入X 回车(将坐标轴沿按X轴旋转)输入90(指定旋转角度)回车新生成的坐标的XY平面就是旧坐标的X-Z平面了此时做圆(圆即可,不必做椭圆), 就在当前坐标XY面上做, 当然也就是修改坐标以前的XZ面了被画完以后输入UCS 再按两次回车将坐标恢复到默认坐标,完成.关于轴侧图画圆:1. 启动轴侧环境:右键对象捕捉/设置,打开草图设置工具栏;点极轴追踪,设置增量角为30度;点捕捉和删格,设置为等轴侧捕捉;确定,关闭.2.点椭圆命令,选择等轴侧圆选项(I)回车;选择圆心......这就不用教了吧.F5键可以切换模拟3D坐标中XY XZ YZ面,使做的图在自己想画的"平面"上.你可以选中圆心后(半径先别输入)连续按F5自己琢磨一下F5的作用. 很容易学会的7.正等轴测图画法的大致步骤是什么？第一步，画出竖直的OZ轴，自OZ轴从O点，向右下方120度，画出OY轴，再旋转120度，画出OX轴。

技巧：1.轴测图里的螺纹是要阵列才能画出来不过先要设置成轴测视图，请按照这个步骤来，右击设置捕捉，在里面找到轴测视图打勾，然后关闭图上就会出现一个叉字形，F5就是切换方向的这时访就可以用"el"命令画图了2. 如果捕捉角度是0，那么等轴测平面的轴是30 度、90 度和150 度。

将捕捉样式设置为“等轴测”后，可以在三个平面中的任一个平面上工作，每个平面都有一对关联轴：左平面。

捕捉和栅格沿90 和150 度轴对齐。

上平面。

捕捉和栅格沿30 和150 度轴对齐。

右平面。

捕捉和栅格沿30 和90 度轴对齐。

选择三个等轴测平面之一将导致“正交”和十字光标沿相应的等轴测轴对齐。

例如，打开“正交”时，指定点将沿正在上面绘图的模拟平面对齐。

因此，可以先绘制上平面，然后切换到左平面绘制另一侧，接着再切换到右平面完成图形。

3.在轴测图里面```你输入命令ucs——v这时候十字光标从以前的三维状态改成了二维状态，这时候你就可以标注了，不过标注的数值要改``因为在这中状态下标注都是不准确的``4.轴测图是平面图不是立体图,只是视觉效果是立体的!标注和2维平面图标住一样!只是标住后对尺寸界线要旋转(打开正交就能很方便的旋转到你要的角度),不然标注会有角度差!QQ:4398967,不会再问我.-----风力花下5. 三维中画好后消隐就是轴测图了6. 输入UCS 回车输入X 回车(将坐标轴沿按X轴旋转)输入90(指定旋转角度)回车新生成的坐标的XY平面就是旧坐标的X-Z平面了此时做圆(圆即可,不必做椭圆), 就在当前坐标XY面上做, 当然也就是修改坐标以前的XZ面了被画完以后输入UCS 再按两次回车将坐标恢复到默认坐标,完成.关于轴侧图画圆:1. 启动轴侧环境:右键对象捕捉/设置,打开草图设置工具栏;点极轴追踪,设置增量角为30度;点捕捉和删格,设置为等轴侧捕捉;确定,关闭.2.点椭圆命令,选择等轴侧圆选项(I)回车;选择圆心......这就不用教了吧.F5键可以切换模拟3D坐标中XY XZ YZ面,使做的图在自己想画的"平面"上.你可以选中圆心后(半径先别输入)连续按F5自己琢磨一下F5的作用. 很容易学会的7.正等轴测图画法的大致步骤是什么？第一步，画出竖直的OZ轴，自OZ轴从O点，向右下方120度，画出OY轴，再旋转120度，画出OX轴。

*欧阳光明*创编 2021.03.07

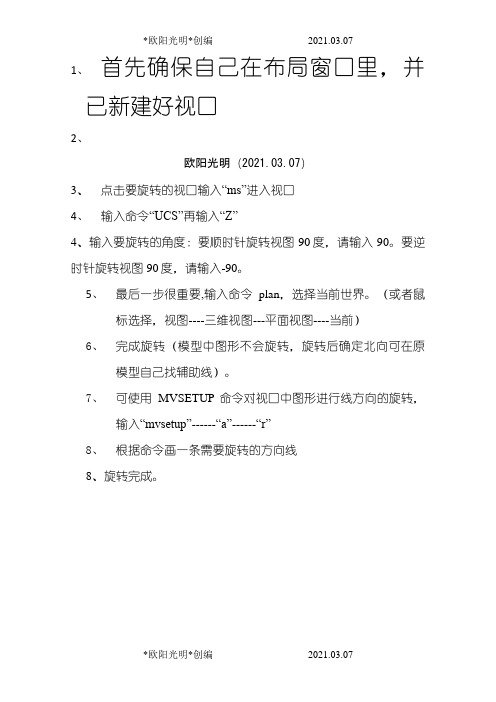

1、首先确保自己在布局窗口里，并已新建好视口
2、
欧阳光明（2021.03.07）
3、点击要旋转的视口输入“ms”进入视口
4、输入命令“UCS”再输入“Z”
4、输入要旋转的角度：要顺时针旋转视图90度，请输入90。

要逆时针旋转视图90度，请输入-90。

5、最后一步很重要,输入命令plan，选择当前世界。

（或者鼠
标选择，视图----三维视图---平面视图----当前）
6、完成旋转（模型中图形不会旋转，旋转后确定北向可在原
模型自己找辅助线）。

7、可使用MVSETUP命令对视口中图形进行线方向的旋转，
输入“mvsetup”------“a”------“r”
8、根据命令画一条需要旋转的方向线
8、旋转完成。

*欧阳光明*创编 2021.03.07。
