五步完成室内CAD平面图-CAD迷你家装教程

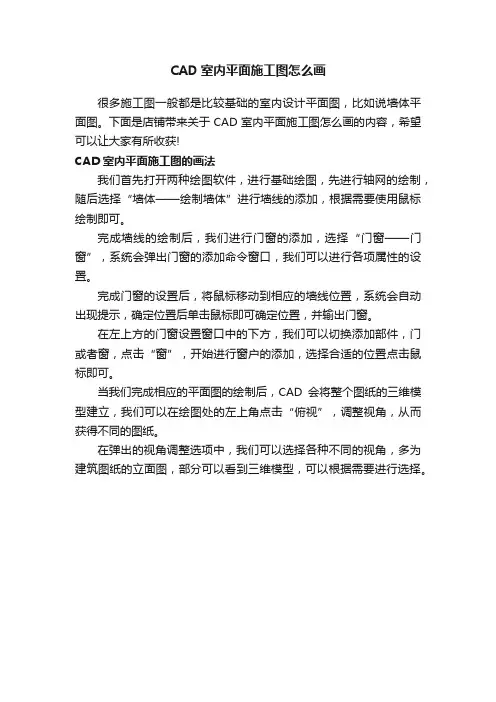

CAD室内平面施工图怎么画
很多施工图一般都是比较基础的室内设计平面图，比如说墙体平面图。

下面是店铺带来关于CAD室内平面施工图怎么画的内容，希望可以让大家有所收获!
CAD室内平面施工图的画法
我们首先打开两种绘图软件，进行基础绘图，先进行轴网的绘制，随后选择“墙体——绘制墙体”进行墙线的添加，根据需要使用鼠标绘制即可。

完成墙线的绘制后，我们进行门窗的添加，选择“门窗——门窗”，系统会弹出门窗的添加命令窗口，我们可以进行各项属性的设置。

完成门窗的设置后，将鼠标移动到相应的墙线位置，系统会自动出现提示，确定位置后单击鼠标即可确定位置，并输出门窗。

在左上方的门窗设置窗口中的下方，我们可以切换添加部件，门或者窗，点击“窗”，开始进行窗户的添加，选择合适的位置点击鼠标即可。

当我们完成相应的平面图的绘制后，CAD会将整个图纸的三维模型建立，我们可以在绘图处的左上角点击“俯视”，调整视角，从而获得不同的图纸。

在弹出的视角调整选项中，我们可以选择各种不同的视角，多为建筑图纸的立面图，部分可以看到三维模型，可以根据需要进行选择。

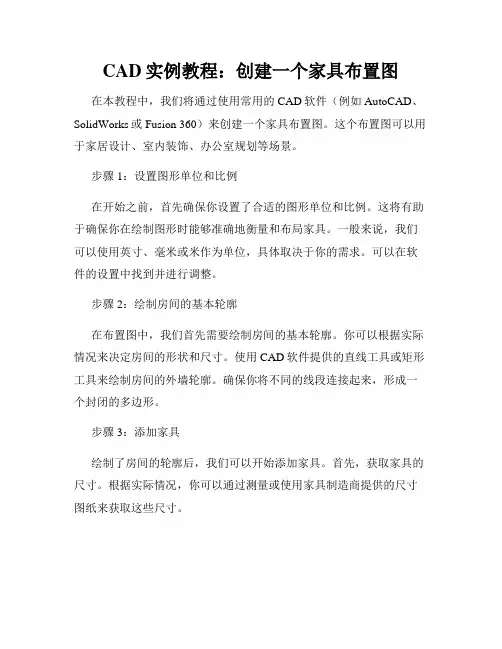

CAD实例教程：创建一个家具布置图在本教程中，我们将通过使用常用的CAD软件（例如AutoCAD、SolidWorks或Fusion 360）来创建一个家具布置图。

这个布置图可以用于家居设计、室内装饰、办公室规划等场景。

步骤1：设置图形单位和比例在开始之前，首先确保你设置了合适的图形单位和比例。

这将有助于确保你在绘制图形时能够准确地衡量和布局家具。

一般来说，我们可以使用英寸、毫米或米作为单位，具体取决于你的需求。

可以在软件的设置中找到并进行调整。

步骤2：绘制房间的基本轮廓在布置图中，我们首先需要绘制房间的基本轮廓。

你可以根据实际情况来决定房间的形状和尺寸。

使用CAD软件提供的直线工具或矩形工具来绘制房间的外墙轮廓。

确保你将不同的线段连接起来，形成一个封闭的多边形。

步骤3：添加家具绘制了房间的轮廓后，我们可以开始添加家具。

首先，获取家具的尺寸。

根据实际情况，你可以通过测量或使用家具制造商提供的尺寸图纸来获取这些尺寸。

然后，使用CAD软件提供的矩形工具或者绘制多边形工具，在合适的位置上绘制家具的轮廓。

根据家具的尺寸，在房间的基本平面图上按比例绘制家具。

步骤4：布置家具当你绘制完所有家具的轮廓后，我们可以将它们逐个布置到房间中。

这就需要移动家具的轮廓，使其与房间的布局相匹配。

使用CAD软件提供的平移工具或旋转工具，你可以轻松地将家具移动到合适的位置上。

确保家具与房间的墙壁和其他家具之间保持适当的间距，以便于人们在房间中移动和使用家具。

步骤5：添加细节完成家具的布置后，我们可以为布局图添加一些细节，使其更具表现力。

例如，你可以添加墙面材质、地板材质、窗帘、装饰品等。

这有助于模拟实际房间的外观。

使用CAD软件提供的材质库，你可以选择适合的材质，并将其应用到房间的不同部位。

你也可以使用CAD软件提供的2D和3D绘图工具来添加窗帘、装饰画等细节，使布置图更加逼真。

步骤6：添加文字和标注最后，我们可以为布置图添加文字和标注，以便于其他人理解和使用这个布置图。

cad制作平面图的方法教程图解CAD，全名“计算机辅助设计”（Computer-Aided Design），是一种基于计算机辅助的工业设计软件，被广泛应用于工程、建筑、制造业等领域。

在建筑领域中，CAD的应用尤为广泛，能够帮助设计师们快速、精准地完成各种绘制工作。

本文主要介绍利用CAD软件制作建筑平面图的方法。

一、打开CAD软件，创建新的绘图框架在开始制作平面图之前，需要先打开CAD软件，并创建新的绘图框架。

在打开软件后，选择“新建”，然后输入“单位”、“图层”、“纸张大小”等参数，点击“确定”即可。

二、绘制平面图的轮廓在绘图框架准备好之后，下一步就是绘制平面图的轮廓。

首先，需要根据实际需求选择“线型”，比如画出楼房、室内的门窗、墙壁等。

然后，按照设计图纸上的需求，用鼠标或CAD 命令行输入的方式，开始绘制平面图的轮廓。

在绘制的过程中，可以通过调整线型的颜色、粗细、虚实等方式，使绘图更加真实。

三、特殊需求的绘制处理方式在绘制平面图的过程中，经常会出现需要特殊处理的部分。

比如，需要标注尺寸、面积或者绘制特殊形状等。

这时，可以选择“标注”、“画图”等命令，来完成特殊需求的处理。

标注命令可以根据指定的格式、位置，自动生成需要的文字或符号。

画图命令可以很快地绘制出一些特殊的形状，比如圆、椭圆、多边形等。

四、制作层数和图层在制作平面图时，需要根据实际需求设置层数和图层。

在CAD中，图层是一种分层管理的工具，可以将不同的对象、线型、标注等分别划分到不同的图层中，方便实现针对性的管理。

制作所需的图层非常简单，只需要依据实际需求命名、调整图层的详细信息即可。

五、添加文字标注、图例和图框绘制平面图的过程中，要添加文字标注、图例和图框，使绘图更加清晰、完整。

一般情况下，文字标注包括楼层、房号、门窗长宽高等详细信息。

图例一般包括各种图形图标、符号等。

图框则是整个绘图大框架的一个重要组成部分，可以根据需要添加地名、坐标、比例尺等详细信息。

CAD家装图纸绘制流程一、原始结构图量完房之后，绘制出原始平面图。

标注出房间尺寸，门窗尺寸。

二、墙体改造图A．反映信息：反映墙体的拆除尺寸、厚度、砌筑材料。

B．注意：当墙体拆除图与砌筑图不叠加时，只绘制一张墙体改造图。

叠加时需要绘制两张墙体改造图。

C．画法：复制原始平面图→指定图例（拆墙和筑墙图例）→设计并绘制→标注（定位尺寸和改造尺寸、厚度、材料）→添加图名图框备注：1.若墙体预留门洞一般门洞尺寸比门扇尺寸宽100左右，高度也要高100左右2.若半高墙体砌筑，可通过文字说明或绘制立面图表现3.若有砌筑地台，也应该表现尺寸和标高、材料名4.若有围砌下水管或者其他泥水工程，在图纸上也要标明相关的信息三、平面布置图A．反映信息：反映家具的布置，电器放置。

B．画法：复制墙体改造图→整理（删除墙体修改的标注、材料、尺寸）→调用对应家具图并进行布置→修改家具（电器）颜色→添加图名图框备注：家具尺寸不能随意缩小，选择家具时根据房间大小和设计风格选择合适的家具。

四、地面铺贴图A．反映信息：反映各空间地面材料的种类、规格、铺贴工艺及拼花样式、地面高低差等信息。

B．画法：复制平面布置图→整理（删除所有家具、文字说明、填充）→设计并绘制→标注（标明材料名、规格及其它信息）→添加图名图框备注：1.门槛石要填充和标注2.飘窗台要填充和标注3.铺贴瓷砖、石材等泥工材料时，所有非泥工制作的家具应该删除。

但若铺贴为木地板、地毯类的材料时，若为现场制作家具应在地面铺贴图中保留，成品家具应该删除。

五、平面面积图A．反映信息：在平面布置图的基础上，反映各空间内墙所围合的面积和周长。

其中不包括门槛的面积和窗台的面积。

B．相关的概念1. 购房面积：购房面积=建筑面积+公有面积公有率=公有面积/购房面积2. 建筑面积：包含墙体、柱子所占有的面积+实际的使用面积。

购房时所指的建筑面积中阳台只计算一半的面积，飘窗不计算面积，落地窗计算面积，结构板不计算面积，公共墙只计算一半的面积。

AutoCAD室内平面图绘制步骤打开“最终室内平面效果图”（此文件如果打不开，可以看下面的截图），看到平面图，首先应该想到先要绘制定位中心线：步骤1、首先单击工具栏前面的按钮来创建图层，出现图层创建面板（如下图），再按这个按钮进行创建，单击刚创建的图层，按F2键可以进行修改图层，如先点选图层1，再按F2键，修改为：轴线。

步骤2：首先绘制如下图所示的定位中心线（红色的定位中心线，如下图），每一个定位中心线都是用来绘制柱子或墙体的辅助线。

单击右侧工具箱中的“直线”工具，输入12000，利用这条线往下偏移（快捷键O），把所有中心线都定位好。

步骤3：下面进行窗洞和门洞的开口：开窗洞：单击“直线”命令，拾取A点，不按下鼠标，输入1519，至B点后，单击C点，完成BC直线，用偏移命令，把BC直线偏移1600，用修剪命令把BD线段（如下左图所示），删除即完成一个1600窗洞的开口，其它依次如此，最终所有窗洞完成（如下右图所示）。

（可打开“室内平面图制作过程.dwg”文件，看过程）。

步骤4、在开门洞之前，用“修剪”命令，先把多余的中心线删除掉（如下图所示）。

步骤5：开门洞：此平面图的墙体宽为180。

既然墙体180，对半分就是90，门边我们设50，也就是大门左侧开门洞的距离至中心钱为90+50=140（如左图），依旧按照开窗洞的方法来开门洞，单击“直线”命令，拾取、偏移、修剪来完成所有门洞的开口（如右图）；步骤6：墙体的设置：此平面图全部用180，也有设墙体为120的。

首先切换至墙体图层。

白色单击“绘图”菜单下的“多线”命令，设置对正为无，比例为180，要把墙体封口，要单击“格式”菜单下的“多线样式”命令，对话框单击“新建”按钮，新建“墙体”把前后封口，置为当前层，先把外框拉好（如下图）。

步骤7：墙体的修改：单击“修改”菜单下“对象”下的“多线”命令，弹出“多线编辑工具”对话框（如左图）。

另一方法是：在多线上双击即弹出“多线编辑工具”对话框。

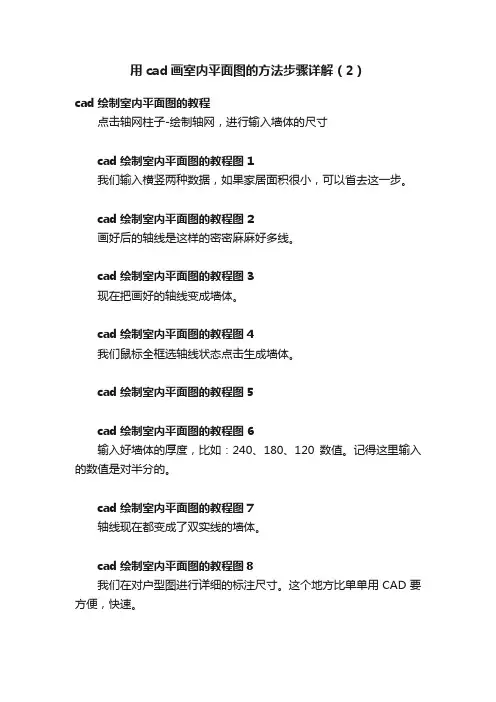

用cad画室内平面图的方法步骤详解（2）cad绘制室内平面图的教程点击轴网柱子-绘制轴网，进行输入墙体的尺寸cad绘制室内平面图的教程图1我们输入横竖两种数据，如果家居面积很小，可以省去这一步。

cad绘制室内平面图的教程图2画好后的轴线是这样的密密麻麻好多线。

cad绘制室内平面图的教程图3现在把画好的轴线变成墙体。

cad绘制室内平面图的教程图4我们鼠标全框选轴线状态点击生成墙体。

cad绘制室内平面图的教程图5cad绘制室内平面图的教程图6输入好墙体的厚度，比如：240、180、120数值。

记得这里输入的数值是对半分的。

cad绘制室内平面图的教程图7轴线现在都变成了双实线的墙体。

cad绘制室内平面图的教程图8我们在对户型图进行详细的标注尺寸。

这个地方比单单用CAD要方便，快速。

cad绘制室内平面图的教程图9按实际发生，我们给画上柱子。

柱子这里要输入好柱子的长宽尺寸。

cad绘制室内平面图的教程图10点击位置按好柱子。

cad绘制室内平面图的教程图11接着画上楼梯，点击左边的楼梯工具，找到双跑楼梯。

输入楼梯的台阶个数，宽度，高度，平台等参数。

cad绘制室内平面图的教程图12cad绘制室内平面图的教程图13放在合适的地方后，继续添加户型中的窗户。

这里输入调整好窗户的长高数值。

cad绘制室内平面图的教程图14cad绘制室内平面图的教程图15cad绘制室内平面图的教程图15我们把刚才的轴线，统统进行隐藏，记得别删除了，因为以后可能会需要用的上。

在0号线上进行操作。

cad绘制室内平面图的教程图16cad绘制室内 ......。

CAD绘制室内家具布局图技巧分享CAD（Computer-Aided Design）是一种广泛应用于建筑、制造和工程领域的软件工具。

在室内设计行业中，CAD被广泛使用来绘制室内家具布局图，以帮助设计师和客户更好地可视化设计方案。

下面将分享一些CAD绘制室内家具布局图的技巧，希望对大家有所帮助。

1. 确定比例尺在开始绘制之前，首先需要确定绘图所使用的比例尺。

常用的比例尺有1:50、1:100等。

根据室内空间的大小和绘制图纸的尺寸选择合适的比例尺，并在绘图前明确比例尺的设定，以确保绘制的布局图真实准确。

2. 绘制基本平面图在CAD软件中，首先绘制室内空间的基本平面图，包括墙体、门窗、天花板和地板等。

使用CAD的线和矩形工具，在平面图上绘制房间的轮廓和定位点，并输入准确的尺寸数据。

3. 导入家具模型CAD软件通常提供了一些标准的家具模型，可以直接导入使用。

从CAD软件的家具库中选择合适的家具模型，并将其放置到平面图中对应的位置。

也可以通过访问互联网上的家具库，下载合适的家具模型文件，并导入到CAD软件中。

注意确保导入的家具模型与实际场景的比例一致。

4. 自定义家具模型如果无法找到合适的家具模型，也可以自定义家具模型。

CAD软件通常提供了3D建模工具，可用于创建自己的家具模型。

在CAD软件中使用绘图工具，按照家具的尺寸和形状绘制零件，然后将零件组合成家具的完整模型。

根据需要，还可以为家具模型添加材质和贴图，以增强真实感。

5. 编辑家具模型在CAD软件中，可以对导入的或自定义的家具模型进行编辑。

例如，可以调整家具模型的尺寸、角度和位置，以更好地适应室内空间。

还可以为家具模型添加额外的细节，如把手、布艺和纹理等，以使家具模型更加生动有趣。

6. 布置家具模型根据设计方案和空间需求，将家具模型放置到室内空间中。

在CAD软件中，可以使用移动和复制工具来调整家具模型的位置和数量。

随着家具的布置，室内空间的布局图也逐渐呈现出来。

自己怎样用CAD设计家居户型图，看这里！
有的人买完房会想要自己设计一下家居户型，还有的家居老板为客户量房后想要简单设计户型，下面就是教大家用CAD简单的设计家居户型平面图，供大家参考。

1.打开CAD后，按照1：1的比例画出户型的轮廓。

一般画墙壁的厚度画260mm，大门画1100mm，卧室门画900mm，卫生间门画750mm。

画户型轮廓
2.画完户型框架后，对墙壁进行填充，选择“绘图”中的“图案填充”，在“图案”选择框里选择AR-CONC，然后添加拾取点，把十字光标放在墙壁线中间，点击确定。

3.从网上下载家具家电CAD块，或者也可以根据自己的喜好绘制。

家具家电CAD块
4.设置“草图设置”，取消端点与中点前的对钩。

5.把家电家具的CAD块拉入相应位置。

这样一张家居户型CAD图纸就画完了！
如果您觉得小编的文章还可以就关注和转发哦！谢谢您的支持！。

cad家装平面图绘制教程
推荐文章
AutoCAD 2007矩形绘制方法教程热度：使用CAD绘制工艺流程图的方法步骤详解热度：cad按照步骤绘制户型图的方法热度：cad软件绘制飘窗图的详细图文教程热度：cad绘制沐浴卫生间平面图的方法步骤热度：
cad家装平面图绘制该遵循什么样的规则，又是什么样的步骤呢?下面店铺告诉大家cad家装平面图绘制教程，一起来学习吧。

cad家装平面图绘制教程：
我们首先打开两种绘图软件，进行基础绘图，先进行轴网的绘制，随后选择“墙体——绘制墙体”进行墙线的添加，根据需要使用鼠标绘制即可。

完成墙线的绘制后，我们进行门窗的添加，选择“门窗——门窗”，系统会弹出门窗的添加命令窗口，我们可以进行各项属性的设置。

完成门窗的设置后，将鼠标移动到相应的墙线位置，系统会自动出现提示，确定位置后单击鼠标即可确定位置，并输出门窗。

在左上方的门窗设置窗口中的下方，我们可以切换添加部件，门或者窗，点击“窗”，开始进行窗户的添加，选择合适的位置点击鼠标即可。

当我们完成相应的平面图的绘制后，CAD会将整个图纸的三维模型建立，我们可以在绘图处的左上角点击“俯视”，调整视角，从而获得不同的图纸。

在弹出的视角调整选项中，我们可以选择各种不同的视角，多为
建筑图纸的立面图，部分可以看到三维模型，可以根据需要进行选择。

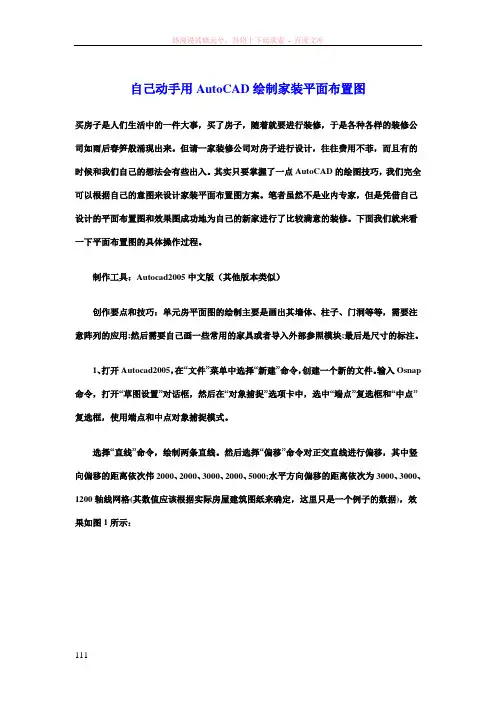

自己动手用AutoCAD绘制家装平面布置图买房子是人们生活中的一件大事，买了房子，随着就要进行装修，于是各种各样的装修公司如雨后春笋般涌现出来。

但请一家装修公司对房子进行设计，往往费用不菲，而且有的时候和我们自己的想法会有些出入。

其实只要掌握了一点AutoCAD的绘图技巧，我们完全可以根据自己的意图来设计家装平面布置图方案。

笔者虽然不是业内专家，但是凭借自己设计的平面布置图和效果图成功地为自己的新家进行了比较满意的装修。

下面我们就来看一下平面布置图的具体操作过程。

制作工具：Autocad2005中文版（其他版本类似）创作要点和技巧：单元房平面图的绘制主要是画出其墙体、柱子、门洞等等，需要注意阵列的应用;然后需要自己画一些常用的家具或者导入外部参照模块;最后是尺寸的标注。

1、打开Autocad2005，在“文件”菜单中选择“新建”命令，创建一个新的文件。

输入Osnap 命令，打开“草图设置”对话框，然后在“对象捕捉”选项卡中，选中“端点”复选框和“中点”复选框，使用端点和中点对象捕捉模式。

选择“直线”命令，绘制两条直线。

然后选择“偏移”命令对正交直线进行偏移，其中竖向偏移的距离依次伟2000、2000、3000、2000、5000;水平方向偏移的距离依次为3000、3000、1200轴线网格(其数值应该根据实际房屋建筑图纸来确定，这里只是一个例子的数据)，效果如图1所示：2、选择“多线样式”命令，弹出“多线样式”对话框。

在此对话框中的“名称”文本框中输入“墙体”名称，，然后单击“添加”按钮，创建一个新的多线样式。

如果要对新的多线样式的具体细节进行设置，可以单击“元素特性”按钮，谈出“元素特性”对话框，将“偏移”的距离设置为120.000，然后单击“确定”按钮，返回多线样式“多线样式”对话框，继续单击“确定”按钮即可完成多样线式的设置。

选择“多线”命令，沿着轴线绘制墙体草图。

命令:Mline当前设置:对正=上，比例=20.00，样式=墙体制定起点或[对正(J)/比例(S)/样式(ST)]:ST输入多线样式名或[?]:墙体当前设置:对正=上，比例=20.00，样式=墙体制定起点或[对正(J)/比例(S)/样式(ST)]:S输入多线比例<20.00>:1当前设置:对正=上，比例=20.00，样式=墙体制定起点或[对正(J)/比例(S)/样式(ST)]:J输入对正类型[上(T)/无(Z)/下(B)]<上>:Z当前设置:对正=上，比例=20.00，样式=墙体制定起点或[对正(J)/比例(S)/样式(ST)]:指定下一点:指定下一点或[放弃(U)]:指定下一点或[闭合(C)/放弃(U)]:......指定下一点或[闭合(C)/放弃(U)]:C按照设计规划出每个房间的位置,效果如图2所示:3、选择“多线编辑”命令，弹出“多线编辑工具”对话框，选中其中合适的多线编辑图表，对绘制的多线进行编辑，命令:Mledit选择第一条多线://选择其中一条多线选择第二条多线://选择另外一条多线选择地一条多线或[放弃(U)]:完成编辑后的图形如图3所示:4、选择“插入块”命令，将门的块插入进来，并选择“修剪”命令，对门洞进行修剪，效果如图4所示:5、选择“图案填充”命令，点击“拾取点”，选择绘制好的墙体，然后回车选择合适的图案，对墙体进行填充，效果如图5所示:6、选择“矩形”命令和“复制”命令绘制一个电视柜。
