五步快速绘制室内CAD平面图

如何在CAD中绘制建筑平面图建筑平面图是建筑工程中非常重要的一部分，它可以提供建筑物内部和外部结构的详细视图。

在CAD软件中绘制建筑平面图可以帮助建筑师、设计师和工程师更好地理解和规划建筑项目。

下面将介绍一些在CAD软件中绘制建筑平面图的技巧和步骤。

第一步是创建新文件。

打开CAD软件后，选择“新建”或“创建新文件”的选项。

根据需要选择单位和比例尺，并设置页面大小。

通常建议选择常用的比例尺，如1:100或1:200。

接下来，确定平面图的布局和尺寸。

平面图必须准确反映建筑物内部的布局和细节。

首先，在CAD软件中绘制建筑物的外框线，包括墙壁、门和窗户的位置。

然后使用CAD软件的线段、多段线和圆等基本工具绘制建筑物的内部结构。

随后，添加建筑物的细节。

根据实际需求，使用CAD软件的文本工具添加文字说明、尺寸标注和箭头等细节。

确保所有细节都清晰可读，并使用正确的字体和尺寸。

在进行CAD绘图时，还应该注意使用图层功能。

图层可以帮助我们将不同元素分组和管理。

例如，可以创建一个“墙壁”图层，用于绘制和编辑建筑物的墙壁。

创建图层后，可以选择将线条、文本和图像放置在该图层上，以保持文件的可读性和整洁性。

此外，还应该学会使用CAD软件的复制和镜像功能。

复制功能可以帮助我们快速创建相似的元素，如多个窗户或门。

镜像功能可以使我们在建筑平面图的两侧对称地绘制建筑元素。

另一个重要的技巧是使用CAD软件的阵列和块功能。

阵列功能可以帮助我们创建大量相同的元素（如柱子或标志），而块功能则可以将多个元素组合成单个对象，以减少文件的大小和复杂性。

最后，在绘制完建筑平面图后，要定期进行保存，并使用CAD软件的打印或导出功能生成实际使用的版本。

这样可以确保我们可以随时访问和共享平面图。

通过学习和掌握CAD软件的基本功能和技巧，我们可以在建筑设计和规划过程中更加高效和准确地绘制建筑平面图。

然而，需要注意的是，这只是绘制建筑平面图的基本步骤，具体的方法和技巧可能因软件版本的不同而有所差异。

CAD中绘制建筑平面图的详细步骤建筑平面图是建筑设计中非常重要的一部分，通过使用CAD软件能够快速、准确地绘制平面图。

下面将详细介绍CAD中绘制建筑平面图的步骤。

第一步，打开CAD软件，新建一个空白文件。

选择合适的页面尺寸和图层设置，通常建议选择国际标准A4纸尺寸，并新建一个图层用于绘制平面图。

第二步，开始绘制建筑的外墙轮廓。

选择线段工具，点击起点，依次点击每个拐点，最后点击终点来闭合轮廓。

如果建筑平面图有多个楼层，可以通过复制和平移来绘制其他楼层的轮廓。

第三步，绘制建筑物内部的墙体。

选择线段工具，根据平面图的比例尺，在建筑轮廓内部绘制墙体的起点和终点。

使用CAD软件的拖动和复制功能可以更方便地绘制并重复使用某些常见的墙体。

第四步，添加门窗等建筑物的开口。

选择矩形工具，绘制门窗的轮廓，然后选择修剪工具将其修剪到墙体上。

可以使用CAD软件的阵列功能来快速复制并排列多个相同的门窗。

第五步，标注和注释建筑平面图。

选择标注工具，在平面图上标注建筑物的尺寸、房间面积等信息。

选择注释工具，在平面图上添加文字描述、箭头、图例等注释。

第六步，绘制建筑物的内部布局。

使用线段工具绘制房间、走廊等内部区域的轮廓，使用填充工具填充不同的区域。

第七步，绘制建筑物的家具和设备。

选择相应的家具和设备图标库，从中选择合适的图标，并将其拖放到平面图上。

第八步，调整图层和颜色。

根据需要，可以调整不同图层的显示和颜色，使平面图更加清晰易读。

第九步，保存和打印建筑平面图。

保存平面图的文件，并选择合适的纸张和打印设置，将其打印出来或导出为其他格式的文件。

以上是CAD中绘制建筑平面图的详细步骤。

通过CAD软件的强大功能和灵活性，我们可以更高效地完成建筑设计工作，并且可以随时进行修改和调整。

希望本教程能对初学者提供一些帮助，让他们更快地掌握CAD绘图技巧。

使用CAD绘制平面图的步骤CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用的绘图工具，可以用于制作平面图、工程图等。

本文将介绍使用CAD绘制平面图的步骤，帮助初学者快速了解并掌握使用CAD进行平面图设计的技巧。

第一步：创建新的绘图文件打开CAD软件后，首先需要创建一个新的绘图文件。

在CAD的主界面上选择文件-新建，或者使用快捷键Ctrl+N，即可创建一个空白的绘图文件。

第二步：设置绘图单位和比例尺在开始绘图之前，我们需要根据实际需要设置绘图的单位和比例尺。

在CAD的主界面上，选择格式-单位，或者使用快捷键Ctrl+Shift+U，弹出单位设置对话框。

根据实际需求选择合适的单位（如英制或公制），并设置适当的比例尺，以确保绘制的平面图符合实际尺寸比例。

第三步：绘制基本图形在CAD中，可以使用各种命令和工具来绘制各种基本图形，如线段、圆形、矩形等。

根据平面图的需求，选择相应的绘图命令，通过指定坐标或者拖拽方式来绘制基本图形。

可以使用鼠标进行缩放、平移等操作，以便更好地查看和编辑绘制的图形。

第四步：添加文本和标注在绘制平面图时，通常需要添加文本和标注，以说明各个元素的名称、尺寸等信息。

在CAD的主界面上，选择插入-文本，或者使用快捷键Ctrl+Shift+T，即可插入文本。

通过点击绘图界面指定文本位置，并输入相应的文字内容，完成文本添加。

对于标注，可以使用标注命令，在绘图界面指定标注的起点和终点，并输入相应的标注文字。

第五步：编辑和修改图形在CAD中，可以对已绘制的图形进行编辑和修改，以满足实际需求。

选择编辑-修改，或者使用快捷键Ctrl+M，进入编辑和修改模式。

通过选择需要编辑的图形，可以对其进行平移、缩放、旋转等操作。

还可以通过裁剪、延长、连接等命令来修改图形的形状和尺寸。

第六步：设置图层和图层属性在CAD中，图层可以用于控制和管理不同元素的显示和编辑。

选择格式-图层管理器，或者使用快捷键Ctrl+Shift+L，打开图层管理器对话框。

如何在CAD中绘制楼层平面图楼层平面图是建筑设计中重要的一部分，它可以清晰地展示建筑物各个楼层的布局和空间分配。

通过使用CAD软件，我们可以高效地绘制出精确的楼层平面图。

下面将介绍一些CAD中绘制楼层平面图的基本步骤和技巧。

第一步是建立一个新的绘图文件。

打开CAD软件并选择新建绘图文件。

在新建绘图文件设置中，我们可以设置绘图的单位和尺寸，通常使用米或毫米作为单位，根据实际情况选择合适的比例尺。

接下来，我们需要设置图层。

图层可以帮助我们更好地组织和管理绘图元素。

通常，我们可以设置建筑物外轮廓、墙体、门窗、家具等不同的图层。

通过设置图层的颜色和线型，可以更方便地辨识和编辑不同的元素。

确保每个元素都在正确的图层上，这样可以避免在后期编辑时出现混乱。

在绘制楼层平面图之前，我们应该先完成建筑的平面规划。

通过分析建筑的功能需求和空间布局，确定每个房间的位置、大小和形状等。

在CAD软件中，我们可以使用线段、矩形、圆等基本的绘图工具来绘制建筑物的平面结构。

根据实际尺寸和比例，绘制建筑物的外墙轮廓和内部墙体。

绘制墙体时，可以使用矩形工具或直线工具绘制每面墙体的外轮廓。

确保墙体之间的连接是精确的，并遵循建筑的平面规划。

使用CAD软件的偏移命令可以轻松地创建内墙和隔墙。

在绘制内墙时，可以使用细线或虚线来区分内墙和外墙。

在墙体绘制完成后，我们可以继续绘制门窗。

通过使用CAD软件提供的符号库或自定义符号，我们可以快速、准确地绘制不同类型的门窗。

确保门窗的位置和尺寸与平面规划一致。

此外，我们还可以绘制其他设计元素，如楼梯、阳台等。

一旦楼层平面图的主要结构和元素已经绘制完成，我们可以开始添加更多的细节。

这包括绘制家具、设备、标识等。

我们可以使用CAD 软件提供的2D符号库，选择适当的家具和设备符号，并将其放置在正确的位置上。

确保符号的比例和大小与实际一致。

在绘制过程中，我们还可以使用CAD软件提供的测量工具，确保尺寸和距离的准确性。

CAD绘制建筑平面图的步骤与技巧CAD（计算机辅助设计）软件是设计师们在建筑行业中常用的工具之一，它能够将构思转化为具体的图纸和模型。

绘制建筑平面图是CAD软件的常用功能之一，下面将介绍绘制建筑平面图的步骤与技巧。

步骤一：收集资料与了解需求在使用CAD软件绘制建筑平面图之前，首先需要收集相关的资料和了解项目的需求。

这包括项目的规模、功能分区、使用要求等。

理解项目的需求将有助于在绘制平面图时更好地把握设计的方向。

步骤二：创建底图在CAD软件中，创建一个底图是绘制建筑平面图的第一步。

底图应包含建筑物的轮廓、外部环境、道路、水系等基本信息。

通过准确绘制底图，可以为后续的设计提供一个清晰的背景。

步骤三：绘制建筑物的外部轮廓在绘制建筑物的外部轮廓时，可以使用CAD软件中的各种绘图工具，如直线、圆弧、多边形等。

根据收集到的资料和了解到的需求，将建筑物的外部形状绘制出来，可以选择不同的颜色或线型来区分不同的部分。

步骤四：添加内部分区与分隔根据建筑物的功能需求，将建筑物的内部进行分区，并在平面图中进行标注。

这可以帮助建筑师和其他设计师更好地理解建筑物的布局。

使用CAD软件的分组、图层等功能，可以方便地进行内部分区和分隔的绘制和标注。

步骤五：添加门、窗等细节绘制建筑平面图的关键细节之一是添加门、窗等。

通过在平面图中准确地标注出门、窗的位置和尺寸，可以帮助建筑师和施工人员理解和执行设计意图。

使用CAD软件的精确测量和标注功能，可以确保门、窗的位置和尺寸的准确性。

步骤六：添加建筑元素与家具除了门、窗等细节外，添加建筑元素和家具也是绘制建筑平面图的重要一步。

这些建筑元素和家具的摆放应根据设计需求和空间功能进行合理的布局。

在CAD软件中，可以使用预设的建筑元素和家具或自定义绘制，以满足不同项目的需求。

步骤七：进行稿件的组合与整理在完成所有绘制后，最后一步是整理绘制的稿件。

这包括对线条、颜色和尺寸进行调整，以确保平面图的清晰和美观。

在CAD中轻松生成房屋平面图在CAD（计算机辅助设计）软件中生成房屋平面图可以帮助我们更加方便和准确地规划和设计房屋布局。

本文将介绍一些在CAD中生成房屋平面图的简单方法和技巧，以帮助初学者轻松上手。

首先，打开CAD软件并创建一个新的绘图文件。

选择合适的单位（如米或英尺）和比例尺。

接下来，确定绘图区域的大小和比例尺，这将决定平面图的准确度和可读性。

然后，开始绘制房屋的外墙。

使用直线工具绘制房屋的每面墙壁，根据实际尺寸和布局进行绘制。

可以根据需要调整线条粗细和颜色，以使平面图更加清晰明了。

在绘制外墙后，可以绘制内部墙壁和分隔区域。

使用直线或多边形工具绘制内墙，确保它们与外墙对齐和平行。

可以根据需要调整内墙的位置和大小，以符合房屋布局需求。

接下来，添加门窗和其他开口。

使用CAD的门窗工具在平面图中绘制门和窗户。

选择合适的样式和尺寸，并将它们放置在适当的位置。

确保门和窗户与墙壁对齐，并留出足够的开启空间。

在添加门窗后，可以继续绘制房屋的其他特征，如楼梯、梁柱等。

使用适当的工具和技巧绘制这些特征，确保它们准确无误地呈现在平面图中。

此外，还可以添加家具和装饰物。

通过在平面图中绘制家具的简化图形，可以帮助我们更好地预览和规划室内布置。

根据房屋的功能和风格，选择合适的家具，并将它们放置在适当的位置上。

在绘制过程中，可以使用CAD软件提供的吸附工具和对齐功能来保持准确性和一致性。

通过将图形对象对齐到参考点或线，可以更好地控制绘图的精度和一致性。

最后，在完成绘制后，可以添加文字和图例来说明和注释平面图。

使用文字工具添加房间名称、尺寸和其他重要信息，以帮助查看者更好地理解和解读平面图。

总结来说，在CAD中轻松生成房屋平面图需要一些基础的绘图技巧和对CAD软件的熟悉程度。

通过遵循上述步骤和技巧，我们可以快速而准确地生成房屋平面图，帮助我们更好地规划和设计我们的梦想之家。

希望本文对初学者在CAD软件中生成房屋平面图有所帮助。

快速绘制CAD建筑平面图的技巧与方法CAD软件在建筑设计领域中被广泛应用，它可以帮助设计师快速而准确地绘制建筑平面图。

下面将介绍一些使用CAD软件快速绘制建筑平面图的技巧和方法。

首先，熟悉CAD软件的基本操作是非常重要的。

了解如何创建图层、绘制线段、矩形和多边形等基本几何图形，并学会运用各种CAD命令进行编辑和修改，这些操作对于快速绘图至关重要。

其次，合理设置CAD软件的绘图参数。

在开始绘制建筑平面图之前，建议设置正确的图纸比例、单位和精度。

这些参数设置直接影响到平面图的准确性和可读性。

接下来，利用CAD软件的图层功能来管理建筑平面图的各个元素。

可以创建独立的图层来管理墙体、门窗、家具和标注等元素，这样可以方便地对不同的图形元素进行编辑和修改，并在需要时随时隐藏或显示某些图层，以提高绘图效率。

另外，运用CAD软件的块功能可以极大地提高绘图效率。

建筑平面图中的一些重复元素，如窗户、门、家具等，可以通过创建块并复制粘贴的方式进行快速绘制。

使用块功能还可以方便地修改和更新这些重复元素，从而减少绘图的重复劳动。

在绘制建筑平面图时，合理使用CAD软件的快捷键也是提高绘图效率的关键。

例如，学会使用鼠标滚轮进行缩放和平移操作，使用键盘上的Ctrl、Shift和Alt键配合鼠标进行选择和编辑等操作，这些快捷键的运用可以大大提高绘图速度。

此外，CAD软件还提供了各种绘图工具和命令，如栅格和捕捉功能、复制阵列、偏移、修剪、延伸等，这些工具和命令都有助于快速完成建筑平面图的绘制任务。

学会合理地运用这些工具和命令，可以提高工作效率，并确保绘图结果的准确性和规范性。

最后，良好的绘图习惯和规范也是绘制建筑平面图的重要因素。

在绘图过程中，要保持线条的连续性和一致性，使用正确的图形标注和尺寸标注方法，使用统一的线型和线宽等，这些绘图规范将使建筑平面图更加规范、易读和易修改。

综上所述，要快速而准确地绘制CAD建筑平面图，首先要熟悉CAD软件的基本操作，其次要合理设置绘图参数，然后要运用图层和块功能进行元素管理，合理使用快捷键和各种绘图工具，最后要养成良好的绘图习惯和规范。

利用CAD绘制建筑平面图的步骤CAD（计算机辅助设计）是一种广泛应用于建筑、工程和制造领域的软件工具。

利用CAD软件可以方便快捷地绘制建筑平面图，为建筑设计和规划提供了有力的支持。

下面将介绍利用CAD绘制建筑平面图的步骤。

步骤一：了解绘图要求和坐标规范在开始绘制建筑平面图之前，需要详细了解绘图要求和坐标规范。

建筑平面图通常包括建筑物的布局、尺寸、标注等信息。

了解这些要求和规范可以确保绘制的平面图符合实际需求，提高工作效率。

步骤二：创建绘图文件打开CAD软件，并创建一个新的绘图文件。

可以选择使用现有的模板文件，以节省时间和精力。

建议选择与所绘制建筑平面图尺寸和单位相匹配的模板，以确保绘制的图形比例正确。

步骤三：绘制建筑轮廓根据建筑平面图的要求，首先绘制建筑物的外轮廓。

可以使用线段、弧线、圆等基本绘图工具来完成。

确认建筑物的形状、尺寸等参数并准确输入。

根据建筑物的不同部分，可以使用不同的绘图命令，如矩形、圆弧等。

步骤四：添加墙体和门窗在建筑物的外轮廓绘制完成后，根据设计要求添加墙体、门窗等细节。

可以使用“偏移”命令创建墙体，并使用“圆角”命令修饰墙体的角落。

添加门窗时，可以使用CAD软件中提供的标准门窗符号，或根据实际情况自定义绘制。

步骤五：绘制室内布局在建筑物的外部完成后，绘制内部空间的布局。

可以使用“矩形”命令绘制房间的基本形状，并根据需要使用“偏移”命令进行调整。

在绘制时，要注意添加并标注房间的尺寸、门窗位置以及其他重要细节。

步骤六：添加文字和标注在建筑平面图中添加文字和标注是非常重要的一步。

可以使用CAD软件中的文本工具添加建筑物的名称、房间号、尺寸等信息。

此外，需要添加标注来标示墙体、门窗等的尺寸和特征。

标注功能可以通过CAD软件的“标注”命令完成。

步骤七：图层设置和图形修改建筑平面图中的各个元素可以分别放置在不同的图层中，以便于管理和编辑。

在创建图层时，可以为不同的元素分配不同的颜色和线型。

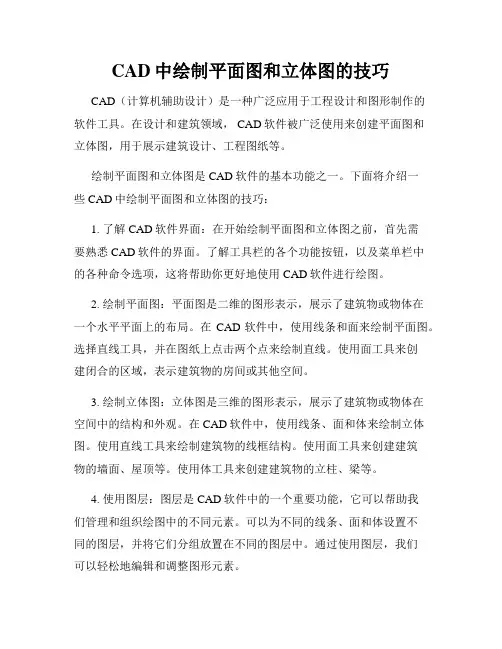

CAD中绘制平面图和立体图的技巧CAD（计算机辅助设计）是一种广泛应用于工程设计和图形制作的软件工具。

在设计和建筑领域， CAD软件被广泛使用来创建平面图和立体图，用于展示建筑设计、工程图纸等。

绘制平面图和立体图是CAD软件的基本功能之一。

下面将介绍一些CAD中绘制平面图和立体图的技巧：1. 了解CAD软件界面：在开始绘制平面图和立体图之前，首先需要熟悉CAD软件的界面。

了解工具栏的各个功能按钮，以及菜单栏中的各种命令选项，这将帮助你更好地使用CAD软件进行绘图。

2. 绘制平面图：平面图是二维的图形表示，展示了建筑物或物体在一个水平平面上的布局。

在CAD软件中，使用线条和面来绘制平面图。

选择直线工具，并在图纸上点击两个点来绘制直线。

使用面工具来创建闭合的区域，表示建筑物的房间或其他空间。

3. 绘制立体图：立体图是三维的图形表示，展示了建筑物或物体在空间中的结构和外观。

在CAD软件中，使用线条、面和体来绘制立体图。

使用直线工具来绘制建筑物的线框结构。

使用面工具来创建建筑物的墙面、屋顶等。

使用体工具来创建建筑物的立柱、梁等。

4. 使用图层：图层是CAD软件中的一个重要功能，它可以帮助我们管理和组织绘图中的不同元素。

可以为不同的线条、面和体设置不同的图层，并将它们分组放置在不同的图层中。

通过使用图层，我们可以轻松地编辑和调整图形元素。

5. 数值精确绘制：CAD软件具有高精度绘图的能力。

在绘制平面图和立体图时，可以使用准确的尺寸和角度来绘制图形。

使用CAD软件提供的测量工具来确保绘制的图形符合设计要求。

此外，还可以使用CAD软件的对齐工具来对齐图形元素，以确保它们的位置和方向精确无误。

6. 使用快捷键：CAD软件通常提供了许多快捷键，可以帮助我们更快地完成绘图工作。

熟悉并使用快捷键可以提高我们的工作效率。

例如，在选择工具时，可以使用快捷键代替点击工具栏按钮。

7. 保存和导出图纸：绘制完成后，及时保存工作是很重要的。

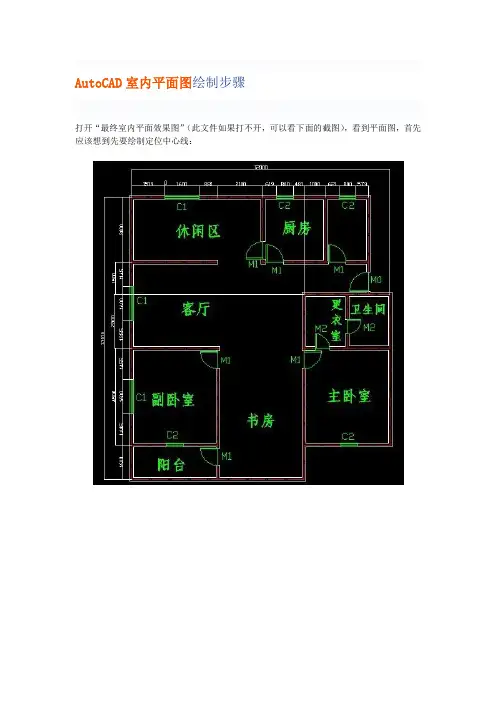

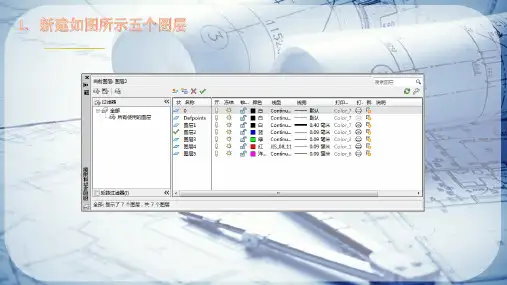

AutoCAD室内平面图绘制步骤打开“最终室内平面效果图”（此文件如果打不开，可以看下面的截图），看到平面图，首先应该想到先要绘制定位中心线：步骤1、首先单击工具栏前面的按钮来创建图层，出现图层创建面板（如下图），再按这个按钮进行创建，单击刚创建的图层，按F2键可以进行修改图层，如先点选图层1，再按F2键，修改为：轴线。

步骤2：首先绘制如下图所示的定位中心线（红色的定位中心线，如下图），每一个定位中心线都是用来绘制柱子或墙体的辅助线。

单击右侧工具箱中的“直线”工具，输入12000，利用这条线往下偏移（快捷键O），把所有中心线都定位好。

步骤3：下面进行窗洞和门洞的开口：开窗洞：单击“直线”命令，拾取A点，不按下鼠标，输入1519，至B点后，单击C点，完成BC直线，用偏移命令，把BC直线偏移1600，用修剪命令把BD线段（如下左图所示），删除即完成一个1600窗洞的开口，其它依次如此，最终所有窗洞完成（如下右图所示）。

（可打开“室内平面图制作过程.dwg”文件，看过程）。

步骤4、在开门洞之前，用“修剪”命令，先把多余的中心线删除掉（如下图所示）。

步骤5：开门洞：此平面图的墙体宽为180。

既然墙体180，对半分就是90，门边我们设50，也就是大门左侧开门洞的距离至中心钱为90+50=140（如左图），依旧按照开窗洞的方法来开门洞，单击“直线”命令，拾取、偏移、修剪来完成所有门洞的开口（如右图）；步骤6：墙体的设置：此平面图全部用180，也有设墙体为120的。

首先切换至墙体图层。

白色单击“绘图”菜单下的“多线”命令，设置对正为无，比例为180，要把墙体封口，要单击“格式”菜单下的“多线样式”命令，对话框单击“新建”按钮，新建“墙体”把前后封口，置为当前层，先把外框拉好（如下图）。

步骤7：墙体的修改：单击“修改”菜单下“对象”下的“多线”命令，弹出“多线编辑工具”对话框（如左图）。

另一方法是：在多线上双击即弹出“多线编辑工具”对话框。

CAD快速绘制平面布局的方法在工程设计、建筑设计和室内设计等领域，绘制平面布局是一个必不可少的步骤。

而使用CAD软件来进行绘制可以提高效率和精确度。

下面将介绍几种CAD软件中快速绘制平面布局的方法和技巧。

1. 准备工作在开始绘制平面布局之前，首先要准备好所需的图纸和测量数据。

这些数据可能包括建筑物的尺寸、房间的布局、家具的尺寸等等。

将这些数据整理好并准备好可以导入CAD软件的格式，如Excel表格或者CSV文件。

2. 导入数据在CAD软件中，通常可以通过导入外部文件的方式将准备好的数据导入到软件中。

选择"导入"或"导入数据"命令，然后选择相应的文件并按照提示完成导入过程。

3. 设定比例尺在准备好导入数据后，可能需要设定比例尺以确保绘制的平面布局符合实际尺寸。

根据实际情况选择适当的比例尺，例如1:50或1:100，并在CAD软件中设定好。

4. 绘制墙体根据导入的数据，在CAD软件中绘制建筑物的墙体。

选择"绘制线条"或"绘制多边形"工具，根据建筑物的平面图绘制墙体的外轮廓。

注意保持墙体的精确度和准确性。

5. 绘制房间在绘制好建筑物的外轮廓后，根据导入的数据绘制每个房间的内部轮廓。

可以使用"绘制多边形"或"绘制矩形"工具，根据数据中给出的房间尺寸绘制房间的内部区域。

6. 添加家具和装饰物在绘制好房间的内部区域后，可以根据导入的数据添加家具和装饰物。

选择合适的家具和装饰物图标或符号，并将它们放置在相应的位置上。

根据数据中给出的家具尺寸和布局要求进行放置。

7. 添加标注和注释在绘制完平面布局后，可以添加一些标注和注释来更好地说明图纸内容。

选择"添加文字"或"添加注释"工具，并在适当的位置上添加文字说明。

例如，标注房间的功能、家具的名称、尺寸等等。

8. 校对和修改在完成平面布局的绘制后，进行校对和修改是非常重要的一步。

五步快速绘制室内CAD平面图
-CAD迷你家装教程之一
项目：室内CAD平面图如下图所示：
工具：CAD迷你家装V2.0
步骤一：按尺寸绘制轴线
使用画初始轴线，再用把其他轴线按尺寸画完。

步骤2：沿轴线绘制墙体
此图墙宽度均为240。

使用，墙宽度选240，沿轴线将墙画出。

步骤3：在墙上自动插入窗
窗定位：算出窗中心点位置，用和画出辅助的轴线；再使用，选择窗宽度，在正确位置插入窗。

(C1窗宽1800，C2窗宽900)
关闭轴线的图层检查一下：
步骤4：在墙上自动插入绘制门
使用，选择门的宽度，在墙体上添加门。

（M0门宽900，M1门宽800，M2门宽700）
步骤5：添加构造柱、文字注释、尺寸标注
使用添加构造柱
使用添加文字注释
使用添加尺寸标注
后续工作：在此户型图上布置家居、绘制厨卫、给排水、电气、空调通风等平面设计图，请见后续教程。

快速创建CAD平面布局图的技巧与方法CAD软件是一种广泛应用于各行业的工具，特别是在建筑、工程和设计领域。

它能够以更高效和精确的方式创建平面图，帮助设计师和工程师实现他们的创意。

在本文中，我们将分享一些快速创建CAD平面布局图的技巧和方法，以提高工作效率。

1. 充分利用图层：图层是CAD软件中的一项重要功能。

通过使用不同的图层，我们可以将不同的元素分组并且更好地组织我们的绘图。

一个好的做法是为不同的元素（如墙体、家具、电气布线等）创建不同的图层，并正确地分配每个图层的线型、颜色和线宽等属性。

2. 使用快捷键：熟练使用CAD软件的快捷键可以大大提高我们的工作效率。

例如，Ctrl + C 和 Ctrl + V 可以分别实现复制和粘贴操作，而Ctrl + Z可以撤销之前的操作。

通过了解并掌握这些快捷键，可以使我们的操作更加流畅和高效。

3. 利用CAD库：CAD库是一个非常有用的资源，其中包含了各种常见元素的预定义图形。

通过使用CAD库中的图形，我们可以避免重复绘制相同的元素，从而节省时间和精力。

例如，在设计室内布局时，我们可以使用CAD库中的标准家具图形，而不必手动绘制每个家具。

4. 使用图块：在CAD中，图块是一组元素的组合，并可以作为单个实体进行处理。

通过创建和使用图块，我们可以更方便地重复使用一组元素。

例如，在CAD中创建一个图块来表示一个常见的房间布局，我们可以通过简单地拖放和复制粘贴来在不同的区域使用相同的布局。

5. 使用CAD绘制工具：CAD软件提供了各种绘制工具，如直线、弧线、圆和多边形等。

了解并熟练使用这些工具可以帮助我们更准确地绘制所需的元素。

例如，在绘制房间墙体时，我们可以使用直线工具来绘制直线边界，使用多边形工具在绘制封闭的区域。

6. 应用CAD参数化功能：CAD软件中的参数化功能可以帮助我们在设计和修改过程中更加灵活和高效。

通过定义变量和参数，我们可以轻松地调整和修改设计中的尺寸、距离和比例等。

cad绘制室内平面图的步骤教程
室内设计一般都会使用cad来绘制平面图，所以对于这些平面图的绘制步骤我们也要清楚。

其实这个也不算太难，下面就让小编告诉你cad绘制室内平面图的步骤教程，一起学习吧。

cad绘制室内平面图的步骤教程
`1、如下图所显示，这这一张图完成它，用直线、偏移、修剪工具来完成它。

2、在如下图是用CAD2008软件来画的，也可以用其它版本来进行画，都差不多的，这张图都有尺寸了，可以按照如下图进行来画完它。

这张图不懂的可以看看前面几篇说到。

3、在选择窗，窗的颜色一般情况下是青色来显示，也可以用其它颜色。

4、如下图把其它的窗都改为青色。

5、这里的快捷键是H空格键，就会出现如下图图案填充和渐变色，选择样例。

6、选择其它图案是solid这里是表显墙，这里要标志哪里是墙。

7、单击要拾取点。

8、选择如下图这方框里，这就是柱了，是承重墙，是不能打的。

选择之后按空格键。

9、在跳到如下图，单击确定就可以了。

10、如下图就完成了窗和墙的表显，以后我们看CAD图的时候就知道哪里是窗哪里是承重墙。

下一篇是门和梁的画法。

CAD绘制平面图步骤CAD（计算机辅助设计）是一种广泛应用于设计领域的工具，能够以高效的方式创建和编辑各种类型的图纸。

在CAD软件中，绘制平面图是其中的一个常见任务。

本文将为您介绍CAD绘制平面图的步骤，帮助您更好地掌握和应用这一技巧。

步骤一：创建新文件在CAD软件中打开一个新的文件。

通常，您可以在“文件”或“新建”菜单中找到此选项。

选择适用于您需绘制的平面图的文件类型，如2D 或3D。

步骤二：设置图纸尺寸与比例在CAD软件中，您需要设置图纸的尺寸和比例。

通常，您可以在“格式”或“页面设置”菜单中找到此选项。

输入您所需要的尺寸，如纸张的宽度和高度。

然后选择适当的比例，如1:50或1:100，以确保绘图的准确性。

步骤三：绘制墙壁使用CAD软件的绘图工具，在平面图上绘制墙壁的轮廓。

您可以使用“直线”工具绘制直线墙壁，也可以使用“偏移”工具绘制更复杂的墙壁结构。

确保根据实际尺寸正确绘制墙壁，以便后续绘制其他元素时能够正确对齐。

步骤四：添加门窗在绘制墙壁后，使用CAD软件中的相应工具绘制门和窗户。

一般来说，您可以在CAD软件的工具栏中找到这些工具。

选择适当的工具，根据实际尺寸和位置在图纸上绘制门窗。

步骤五：绘制家具和设备通过使用CAD软件中的符号库或绘图工具，将家具和设备添加到平面图中。

根据实际尺寸和位置，在适当的位置绘制床、沙发、桌子、电视等家具。

同样，您可以使用CAD软件中的符号库来插入灯具、家电等设备。

步骤六：添加标注和尺寸在平面图上添加标注和尺寸，以说明各个元素的具体尺寸和位置。

使用CAD软件提供的标注工具，将文字标签添加到图纸中，标明墙壁长度、门窗尺寸等。

确保标注清晰易读，并与绘图精确对齐。

步骤七：保存和打印完成绘制平面图后，保存文件以保留您的工作成果。

可以选择“文件”菜单中的“保存”选项，并选择适当的文件格式进行保存。

如果需要打印图纸，可以选择“文件”菜单中的“打印”选项，根据需要设置打印参数，并选择打印机进行打印。

cad怎么画平⾯图？cad画房间平⾯图的实例教程cad怎么画房间平⾯图,房间要摆哪些物体来表现出来，⼀张床要放多⼤才合适，⾐柜要放在哪个位置。

如下图所显⽰。

1、如下图所显⽰，这是前⼏篇就画好的了，画好的朋友看看怎么画房间⾥的平⾯图。

2、这⾥是矩形⼯具来画的，在进⾏偏移就得出如下图，⼀柜的长是宽是600长是画到墙。

3、在打开CAD图库找到有像这⼀张的图。

4、在复制到如下图，看到的就是⾐柜了。

5、在找到床，这⾥是1⽶8的床，⼀般情况下房超过20平⽅可以放1⽶8的床了。

6、如下在进⾏画电视机，电视机前⾯⼏篇都说过了，可以看看前⼏篇。

这就完成了房间平⾯图。

快速使用CAD绘制平面图CAD（Computer-Aided Design）是一种广泛应用于工程、建筑和设计领域的软件工具。

它可以帮助我们快速、准确地绘制平面图。

在本文中，我将与大家分享一些使用CAD软件绘制平面图的技巧和步骤。

第一步是启动CAD软件并创建新的图纸。

在菜单栏中选择“新建”选项，然后选择“绘图”或“图纸”模板。

根据需要，选择适当的图纸尺寸和比例。

接下来，我们可以开始绘制平面图的主要元素。

首先，选择“直线”工具，并单击图纸中的起点和终点来绘制直线。

通过单击和拖动鼠标，可以绘制出平滑的曲线，以便更准确地描绘出平面图中的各个元素。

在绘制过程中，我们可以使用“偏移”工具来创建平行的线条。

选中一个线条，然后输入要偏移的距离，系统将自动创建一个平行线。

这对于绘制墙壁、门窗等平行元素非常有用。

如果需要绘制曲线边界，我们可以使用样条曲线工具。

用鼠标点击图纸上的点来定义曲线的形状和方向。

通过增加或减少点击的点数来调整曲线的光滑度。

此外，我们还可以使用“圆弧”工具来绘制圆弧。

选择起始点和终点，然后输入半径或圆心角来定义圆弧的形状。

绘制完基本元素后，我们可以使用“校注”工具来添加文字和尺寸标注。

选择“校注”工具，然后点击图纸上的位置来添加文字。

我们可以调整文字的字体、大小和样式，以便更好地表达意思。

另外，可以使用“尺寸”工具来添加尺寸标注。

选择“尺寸”工具后，点击两个元素之间的距离来添加尺寸。

CAD软件会自动计算并显示出准确的尺寸。

在绘制过程中，我们可能需要使用“编辑”工具来调整和修改已绘制的元素。

通过使用“编辑”工具，我们可以拖动、旋转、缩放和删除元素。

这对于修正错误或调整布局非常有用。

完成绘制后，我们可以选择“保存”选项将平面图保存到计算机中。

同时，我们也可以导出图纸为其他常用格式，如JPEG、PDF等。

在使用CAD绘制平面图时，一些常用的快捷键和技巧也可以提高效率。

例如，按住Shift键可以限制绘制直线和圆弧的方向；按住Ctrl 键可以进行多选和复制操作；使用图纸上的网格和吸附功能可以更准确地对齐和定位元素。

CAD绘制家庭装修平面图的步骤与技巧家庭装修平面图对于进行室内设计和装修工作的人来说，是非常重要的工具之一。

而在现代技术的加持下，使用CAD（计算机辅助设计）软件来绘制家庭装修平面图可以更加高效和精确。

下面将介绍CAD绘制家庭装修平面图的具体步骤与技巧。

步骤一：测量与打草图在绘制平面图之前，需要先进行房间的测量工作。

使用测量工具准确测量房间的长、宽、高及窗户、门的尺寸。

将这些尺寸记录下来，作为绘制平面图的基础数据。

然后，根据测量结果打草图，草图可以简单地用铅笔或者钢笔在纸上绘制。

不需要非常精确，主要是为了规划房间的布局和确定家具的摆放位置。

可以尝试多个不同的布局方案，找到最合适的方案。

步骤二：打开CAD软件并导入草图打开CAD软件后，选择“新建项目”或“新建文件”选项。

然后保存文件并命名，以备后续使用。

接下来，导入草图。

将草图扫描到电脑上，并使用CAD软件的“导入”或“打开”功能将草图导入CAD软件中。

调整草图大小和位置，确保其在CAD软件画布中居中并适应比例。

步骤三：创建基础图层在CAD软件中，图层可以用于管理不同元素的绘制。

根据需要，可以创建多个图层，如墙壁、窗户、门、家具等等。

创建图层的目的是为了更好地控制元素的显示和编辑。

选择CAD软件中的“图层”选项，创建新的图层。

命名新图层，并设置不同的线型、颜色、线宽等属性。

可以根据需要，选择合适的属性设置来区分不同的元素。

步骤四：绘制墙壁在CAD软件中，根据测量数据和草图上的边界，使用“绘制线条”或其他相关绘图工具，绘制房间的墙壁。

根据草图上的标尺尺寸，设定CAD软件中绘制墙壁的线段长度。

可以根据需要，选择“填充”工具给墙壁上色，以便更好地区分房间的不同部分。

步骤五：添加窗户和门根据草图上的窗户和门的尺寸，使用CAD软件中的绘图工具，绘制窗户和门。

可以使用CAD软件提供的标准形状工具，如矩形工具来绘制。

在绘制窗户和门的过程中，需要保证它们与墙壁相交并且正确对齐。

快速绘制CAD建筑平面图的方法CAD软件是建筑设计师们必备的工具之一。

它可以帮助我们快速而准确地绘制建筑平面图。

在这篇文章中，我将与大家分享一些快速绘制CAD建筑平面图的方法和技巧。

首先，选择正确的图层是非常重要的。

在开始绘制之前，我们需要在CAD软件中创建多个图层。

例如，我们可以创建一个用于绘制墙体的图层，一个用于绘制窗户和门的图层，一个用于绘制家具的图层等等。

这样做可以方便我们对不同元素进行编辑和管理。

接下来，我们需要使用CAD软件的绘图工具来绘制建筑平面图的基本轮廓。

例如，我们可以使用直线工具绘制墙体，使用矩形工具绘制房间的轮廓。

在进行绘制时，可以借助CAD软件的辅助吸附功能，确保绘制的线条和图形准确无误。

一旦基本轮廓绘制完成，我们可以开始添加更多的细节。

例如，我们可以使用CAD软件中的偏移工具，将墙体向内或向外偏移一定距离，以绘制窗户和门的位置。

我们还可以使用CAD软件中的数组工具，将相同的元素以规律的间距进行复制，快速完成家具的布置。

此外，为了使建筑平面图更加清晰明了，我们可以使用CAD软件中的图层管理功能进行适当的调整。

例如，我们可以将墙体、窗户和门等元素分别放置在不同的图层中，通过打开或关闭相应的图层来进行查看或编辑。

这样做可以使我们更加高效地进行绘制和修改。

另外，CAD软件还提供了一些绘图命令和插件，可以帮助我们快速创建一些常见的建筑元素。

例如，我们可以使用CAD软件中的楼梯命令，快速绘制出楼梯的形状和尺寸。

我们还可以使用CAD软件中的标注工具，添加文字和尺寸标注，提供更多的绘图信息。

最后，在完成建筑平面图绘制后，我们可以使用CAD软件的渲染功能，为图纸添加一些材质和色彩，使其更加逼真。

通过使用CAD软件中的光照和材质效果，我们可以模拟建筑的真实环境，并帮助客户更好地理解我们的设计意图。

综上所述，快速绘制CAD建筑平面图需要正确选择图层，利用绘图工具绘制基本轮廓，添加细节，并合理利用CAD软件的辅助功能和绘图命令。
