8253定时器

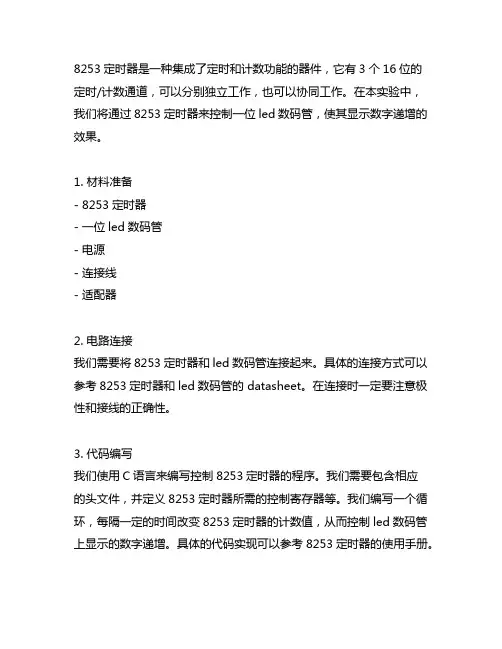

8253定时器是一种集成了定时和计数功能的器件，它有3个16位的定时/计数通道，可以分别独立工作，也可以协同工作。

在本实验中，我们将通过8253定时器来控制一位led数码管，使其显示数字递增的效果。

1. 材料准备- 8253定时器- 一位led数码管- 电源- 连接线- 适配器2. 电路连接我们需要将8253定时器和led数码管连接起来。

具体的连接方式可以参考8253定时器和led数码管的 datasheet。

在连接时一定要注意极性和接线的正确性。

3. 代码编写我们使用C语言来编写控制8253定时器的程序。

我们需要包含相应的头文件，并定义8253定时器所需的控制寄存器等。

我们编写一个循环，每隔一定的时间改变8253定时器的计数值，从而控制led数码管上显示的数字递增。

具体的代码实现可以参考8253定时器的使用手册。

4. 程序调试编写完代码之后，我们通过编译、下载到目标设备并调试，确保程序能够正常运行。

在调试过程中，需要检查8253定时器和led数码管的连接是否正确，以及程序中是否存在逻辑错误等。

5. 实验效果经过以上步骤，我们可以看到led数码管上显示的数字会逐渐递增，这是通过8253定时器来控制的。

这个实验可以帮助我们更好地理解和掌握8253定时器的使用方法，也为我们后续的电子设计提供了一定的参考和基础。

通过本实验，我们不仅掌握了8253定时器的基本原理和使用方法，还锻炼了自己的动手能力和实际操作技能。

希望大家在实验的过程中能够认真对待，虚心学习，不断探索和创新，为自己的技术水平和能力提升打下坚实的基础。

8253定时器是一种非常常用的集成器件，具有非常广泛的应用领域。

在本实验中，我们将以控制led数码管显示数字递增的效果来学习和熟悉8253定时器的使用方法。

通过此实验，我们将深入了解8253定时器的工作原理，并通过实际操作来掌握其使用方法。

在材料准备阶段，我们需要准备8253定时器、一位led数码管、电源、连接线和适配器。

实验五8253定时器/计数器接口实验5.1实验目的掌握8253定时器/计数器的工作方式及应用编程。

5.2实验条件1. 北京达盛科技有限公司“缔造者”电子电气技术综合实验台、CPU挂箱、8086CPU模块。

2. PC机1台，已安装实验台8086开发调试软件。

3. 万用表、示波器。

5.3实验内容CPU挂箱自带一个脉冲发生器，按基频6.0MHz进行1分频（CLK0）、二分频（CLK1）、四分频(CLK2)、八分频 (CLK3)、十六分频（CLK4）输出方波。

编程设定8253计数器0、计数器1、计数器2工作于方波方式，观察其输出波形。

其中T0、T1的时钟由脉冲发生器的CLK3提供，其频率为750KHz，T0、T1的计数器初值设为927CH（37500十进制），则OUT0、OUT1输出的方波周期为（37500*4/3*10-6=0.05s）。

T2采用OUT0的输出为时钟，如果在T2中设置计数器初值为n，则OUT2输出方波周期为n*0.05s。

5.4实验步骤1. 实验接线将8253定时器/计数器的CS8253与地址译码电路的CS0相连，8253的CLK0、CLK1与脉冲发生器的CLK3相连8253的CLK2与OUT0相连，8253的OUT1与示波器相连，OUT2与开关量输入输出电路的LED1相连。

2. 建立PC机与8086CPU模块间的通讯连接将8086CPU模块正确地放在CPU挂箱上的CPU插槽中，系统上电后按下RESET键，几秒钟之后如果显示“P_”，说明CPU挂箱上的8086系统复位及8086CPU模块监控程序运行正常。

在PC机上打开8086开发调试软件，根据提示按下RESET键，几秒种后如果显示“C_”，说明与PC机通讯正常，同时8086开发调试软件用户界面提示通讯成功。

如果通讯不成功，试着选择串口COM2。

3. 编辑汇编语言源程序8086开发调试软件是将编辑、汇编、连接和调试集成在一起的综合开发环境，同时具有断点设定、程序下载到实验台等功能。

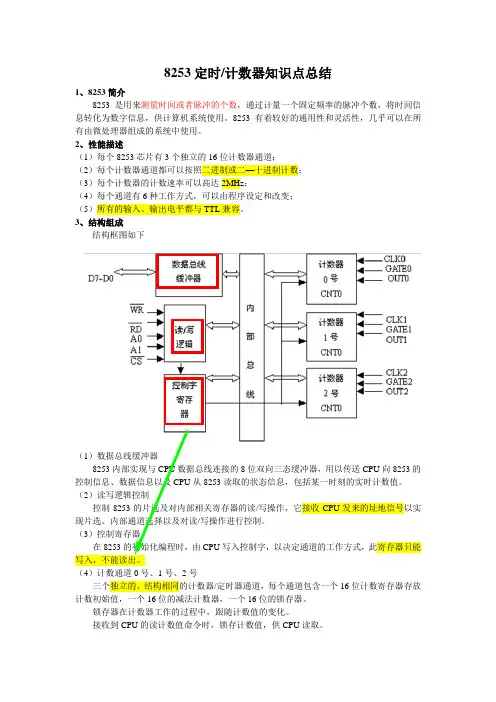

8253定时/计数器知识点总结1、8253简介8253是用来测量时间或者脉冲的个数，通过计量一个固定频率的脉冲个数，将时间信息转化为数字信息，供计算机系统使用。

8253有着较好的通用性和灵活性，几乎可以在所有由微处理器组成的系统中使用。

2、性能描述（1）每个8253芯片有3个独立的16位计数器通道；（2）每个计数器通道都可以按照二进制或二—十进制计数；（3）每个计数器的计数速率可以高达2MHz；（4）每个通道有6种工作方式，可以由程序设定和改变；（5）所有的输入、输出电平都与TTL兼容。

3、结构组成结构框图如下（1）数据总线缓冲器8253内部实现与CPU数据总线连接的8位双向三态缓冲器，用以传送CPU向8253的控制信息、数据信息以及CPU从8253读取的状态信息，包括某一时刻的实时计数值。

（2）读写逻辑控制控制8253的片选及对内部相关寄存器的读/写操作，它接收CPU发来的址地信号以实现片选、内部通道选择以及对读/写操作进行控制。

（3）控制寄存器在8253的初始化编程时，由CPU写入控制字，以决定通道的工作方式，此寄存器只能写入，不能读出。

（4）计数通道0号、1号、2号三个独立的、结构相同的计数器/定时器通道，每个通道包含一个16位计数寄存器存放计数初始值，一个16位的减法计数器，一个16位的锁存器。

锁存器在计数器工作的过程中，跟随计数值的变化。

接收到CPU的读计数值命令时，锁存计数值，供CPU读取。

读取完毕之后，输出锁存器又跟随减1计数器变化。

另外，计数器的值为0的状态，还反映在状态锁存器中，可供读取。

4、引脚说明与CPU 的接口信号：（1）D0—D7：双向三态数据线,与CPU 相连用以传送数据、控制字以及状态信息。

（2）CS :片选输入信号,低电平有效。

（3）W R RD ,：读/写控制信号,低电平有效。

（4）10,A A ：8253的内部计数器和一个控制寄存器的编码选择信号,其功能如下:10,A A 与其他控制信号,如CS ，W R RD ,共同实现对8253的寻址，如下图：8253寻址读写操作逻辑表与外部设备的接口信号（1）CLK 0、1、2：时钟脉冲输入端，输入定时脉冲或计数脉冲信号，CLK最高频率可达2MHz。

接口技术实验报告
实验三：可编程定时/计数器8253
一、实验目的
1、学会8253芯片和微机接口的原理和方法。

2、掌握8253定时器/计数器的工作方式和编程原理。

二、实验设备
微机原理实验箱、计算机一套。

三、实验内容
8253计数器0,1工作于方波方式，产生方波。

四、实验原理
本实验用到三部分电路：脉冲发生电路、分频电路以及8253定时器/计数器电路。

脉冲发生电路：实验台上提供8MHZ的脉冲源，见下图，实验台上标有8MHZ的插
孔，即为脉冲的输出端。

脉冲发生电路
分频电路：该电路由一片74LS393组成，见下图。

T0-T7为分频输出插孔。

该计数器在加电时由RESET信号清零。

当脉冲输入为8.0MHZ时，T0-T7输出脉冲频率依次为4.0MHZ，2.0MHZ，1.0MHZ，500KHZ，250KHZ，125KHZ，62500HZ，31250HZ。

分频电路
8253定时器/计数器电路：该电路由1片8253组成，8253的片选、数据口、地址、读、写线均已接好，时钟输入分别为CLK0、CLK1。

定时器输出、GATE控制孔对应如下：OUT0、GATE0、OUT1、GATE1。

原理图如下：
注：GATE信号无输入时为高电平
8253定时器/计数器电路
四、实验连线
1、实验连线：
T接8.0MHZ；CLK0插孔接分频器74LS393（左下方）的T2插孔； OUT0接CLK 1；OUT1接发光二极管；
各通道门控信号GATE +5V
2、编程调试程序。

3、全速运行，观察实验结果。

实验8 8253定时/计数器实验一、实验目的1.了解8253与8086的硬件连接方法。

2.掌握8253的各种方式的编程及其原理。

3.学会Emu8086和Proteus的联合用调。

二、实验要求安装有Emu8086仿真软件和PROTEUS仿真软件的电脑一台。

三、预习内容1、8253定时计数器的内部结构和主要性能。

2、8253芯片的各个引脚及其含义如下图3.1所示。

图3.1 8253A定时计数器D7～D0：双向，8位三态数据线，用以传送数据(计数器的计数值)和控制字CLK0～CLK2：计数器0、1、2的时钟输入，CE对此脉冲计数OUT0～OUT2：计数器0、1、2的输出。

GA TE0～GATE2：计数器0、1、2的门控输入/CS：输入，片选信号。

/RD：输入，读信号。

/WR：输出、写信号。

A0，A1：输入，两位地址选择。

8253的内部寄存器地址如下表表3.1所示：/CS A1 A0 选中0 0 0 计数器00 0 1 计数器10 1 0 计数器20 1 1 控制寄存器表3.1 8253定时计数器的寄存器3、定时、计数器8253的命令字的初始化。

4、8253的六种工作方式具体参考课本（278页至282页）。

5、汇编软件Emu8086和Proteus软件的联合使用方法步骤。

在Proteus软件绘制系统原理图，然后需要对Proteus进行程序导入设置才能进行方真调试。

具体步骤如下：（1）点击Proteus软件菜单中的source的下拉选项中的Dfine Code Generation Tools...如下图3.2所示。

图3.2(2)a在弹出的对话框中单击new按钮如下图3.3所示。

图3.3（3）弹出如下对话框，找到本机中emu8086安装后生成的emu8086文件夹，打开，选择可执行程序emu8086.exe,点击“打开”按钮，如下图3.4所示。

图3.4（4）回到设置对话框后，将源文件和目标文件分别设为ASM和EXE，单击“OK”，如下图3.5所示图3.5（5）单击菜单选项source的下拉选项Add/Remove Source Files...如下图3.6所示。

8253定时器/计数器应用一、实验目的1．掌握8253定时/计数器的工作原理、工作方式及应用编程。

2．掌握8253的典型应用电路的接法。

二、实验设备PC 机一台，TD-PITE 实验教学系统一台。

三、实验原理实验系统中安装的为8254(8253的改进型)共有三个独立的定时/计数器，其中0号和1号定时/计数器开放供实验使用，2号定时/计数器为串行通信单元提供收发时钟信号。

定时/计数器0的GATE 信号连接好了上拉电阻，若不对GA TE 信号进行控制，可以在实验中不连接此信号。

四、实验内容计数应用实验：使用单次脉冲模拟计数，使每当按动“KK1+”5次后，产生一次计数中断，并在显示器上显示一个字符“M”。

初始化设置：8254的计数器0、计数器1、计数器2、控制口地址分别为06C0H 、06C2H 、06C4H 、06C6H ；选择计数器0，仅用低8位计数，方式0，二进制计数；8259的地址为20H 、21H ，边沿触发，IR7对应的中断类型码为0FH ，一般全嵌套方式，非缓冲方式，非自动结束。

五、实验步骤（实验报告中要详细写出你自己的实验步骤）计数应用实验步骤：（1）按图1连接实验线路。

（2）编写实验程序，对实验程序进行编译、链接无误后，加载到实验系统。

（3）执行程序。

并按动单次脉冲输入KK1+，观察程序执行结果。

（4）改变程序中的定时/计数值，验证8253的定时/计数功能。

思考题1．执行实验步骤（3）时，程序的执行结果和按动KK1+的速度有关吗？2．如果将图1中OUT0连接到系统总线的MIR6引脚，如何修改程序，使其仍能正常 4.7K图1 8253计数应用实验VCC · · XA1 XA2 系统 XD0· 总 ·XD7 线IOW# IOR# IOY3 MIR7 A0 A1 GATE0 D0 8254 · 单元 · D7 CLK0 WR RD CS OUT0 KK1+单次 脉冲单元计数？3．如果将图1中OUT0连接到系统总线的SIR1引脚，如何修改程序，使其仍能正常计数？提示：主片8259的地址为20H、21H，从片8259的地址为A0H、A1H，从片的INT 连接到主片的IR2引脚上，构成两片8259的级联。

8253定时器工作方式
8253定时器是一种常见的计时器芯片，它通常用于控制计算
机硬件设备的定时操作。

8253定时器可以通过以下方式工作：
1. 方式0：8253定时器的方式0是最基本的工作方式，它可以实现一个简单的定时功能。

在这个方式下，定时器计数器会从初始值开始递增，当计数器达到设定的目标值时，会触发一个计时中断。

2. 方式1：8253定时器的方式1是一种周期性工作方式。

在这个方式下，定时器计数器会从初始值开始递增，当计数器达到目标值时，会触发一个计时中断，并且回到初始值重新开始计数。

这样就实现了一个周期性的定时功能。

3. 方式2：8253定时器的方式2是一种用于产生脉冲的工作方式。

在这个方式下，定时器计数器会从初始值开始递增，当计数器达到目标值时，会反转输出引脚的电平，然后回到初始值重新开始计数。

这样就可以产生一个周期性的脉冲信号。

以上是8253定时器的三种常见工作方式，它们可以根据实际
需要选择合适的方式来实现所需的定时功能。
