可编程定时器计数器(8253) 实验报告

实验6 8253定时计数器电路接口实验2220083443 赵洪宇一、实验目的掌握8253定时器的编程原理，用示波器观察不同模式下的输出波形。

二、实验设备MUT—Ⅲ型实验箱、8086CPU模块、示波器（实验台无）。

三、实验内容8253计数器0,1,2工作于方波方式，观察其输出波形四、实验原理介绍本实验用到两部分电路：脉冲产生电路、8253定时器/计数器电路（1）电路原理该电路由１片8253组成，8253的片选输入端插孔CS8253，数据口，地址，读写线均已接好，T0、T1、T2时钟输入分别为8253CLK0、8253CLK1、8253CLK2。

定时器输出,GATE控制孔对应如下：OUT0、GATE0、OUT1、GATE1、OUT2、GATE2、CLK2。

本实验用到两部分电路：脉冲产生电路、8253定时器/计数器电路脉冲产生电路8253的方式控制字8253的状态字（2）电路测试检查复位信号，通过8253定时器/计数器接口实验，程序全速运行，观察片选、读、写、总线信号是否正常。

五、实验步骤1、实验连线：CS0CS8253 OUT08253CLK2 OUT2LED1示波器（实验中无）OUT1 CLK38253CLK0 CLK38253CLK1实验接线原理图如下：注：GATE信号无输入时为高电平2、编程调试程序assume cs:codecode segment publicorg 100hstart:mov dx,04a6h ;控制寄存器mov ax,36h ;计数器0，方式3out dx,axmov dx,04a0hmov ax,7Chout dx,axmov ax,92hout dx,ax ;计数值927Chmov dx,04a6hmov ax,76h ;计数器1，方式3out dx,axmov dx,04a2hmov ax,32hout dx,axmov ax,0 ;计数值32hout dx,axmov dx,04a6hmov ax,0b6h ;计数器2，方式3out dx,axmov dx,04a4hmov ax,04hout dx,axmov ax,0 ;计数值04hout dx,axnext:nopjmp nextcode endsend start3、全速运行，观察实验结果六、实验结果程序全速运行后，LED1闪烁(周期为0.25s)，本实验由于实验台没有提供示波器，所以对于实验所要求的观察方式3的波形无法实现。

实验四定时计数器实验
一、实验目的
1.了解定时器8253的初始化及使用方法
2.会用逻辑笔或示波器观察8253的工作状态
二、实验要求
编写程序，使8253的定时/计数器2工作在方式3下，使逻辑笔交替显示三、实验算法
先对8253进行初始化，选择计数器2工作在方式3下，输入计数值ffH,则O2端输出以FFH为周期的方波，将O2端连到逻辑笔输入端即可观察现象。

四、实验电路图
如图所示：
五、程序清单
T IM_CTL EQU 203H
TIMER0 EQU 200H
TIMER1 EQU 201H
TIMER2 EQU 202H
MODE23 EQU 0B6H
MODE13 EQU 76H
CODE SEGMENT
ASSUME CS:CODE
START:
TT: CLI
MOV DX,TIM_CTL
MOV AL,MODE23
OUT DX,AL ；8253初始化，选择计数器2工作在方式3下 MOV DX,TIMER2
MOV AL,0FFh
OUT DX,AL
MOV AL,0FFh ；设置输入数值为FFFFH
OUT DX,AL
WT: JMP WT ；无限循环显示程序现象
CODE ENDS
END START
六、实验现象结果与分析
K0打开，逻辑笔有红绿变化
七、实验体会
通过本实验知道了如何运用8253定时计数，了解了8253的功能特点，知道了如何运用8253进行定时做事。

八、主要仪器设备
计算机、接口实验箱平台。

可编程定时器／计数器（8253）一、实验目的 1）学会8253芯片和微机接口原理和方法。

芯片和微机接口原理和方法。

2）掌握8253定时器定时器//计数器的基本工作原理、工作方式和编程原理。

二、实验内容按图6虚线连接电路，将计数器0设置为方式0，计数器初值为N （N ≤0FH 0FH）），用手动逐个输入单脉冲，编程使计数值在屏幕上显示，并同时用逻辑笔观察OUT0电平变化（当输入N+1个脉冲后OUT0变高电平）。

图 6按图7连接电路，连接电路，将计数器将计数器0、计数器1分别设置为方式3，计数初值设为10001000，用逻辑笔观察，用逻辑笔观察OUT1输出电平的变化（频率1HZ 1HZ））。

图 7三、编程提示1 1、、8253控制寄存器地址控制寄存器地址283H计数器0地址地址 280H 计数器1地址地址 281HCLK0连接时钟连接时钟 1MHZ2 2、参考流程图（见图、参考流程图（见图8、9）： 开 始读计数器值显示计数值有键按下吗？开 始送计数器初值N Y结 束结 束设计数器0为工作方式0向计数器0送初值1000先送低字节后送高字节向计数器1送初值1000先送低字节后送高字节设计数器0为工作方式3设计数器1为工作方式3图 8 图图 9四、实验代码1、图6电路的实验代码电路的实验代码CODE SEGMENT ;CODE SEGMENT ;段定义开始（段定义开始（段定义开始（CODE CODE 段）段）ASSUME CS:CODE ; ASSUME CS:CODE ;规定规定CODE 为代码段为代码段START:MOV START:MOV AL,10H ;AL,10H ;AL,10H ;设置控制字设置控制字0001000000010000（计数器（计数器0，方式0，写两个字节，二进制计数）二进制计数）MOV DX,283H ; MOV DX,283H ;把控制寄存器地址放在把控制寄存器地址放在DX 寄存器中寄存器中OUT DX,AL ; OUT DX,AL ;将将AL 的值送入DX 端口端口MOV DX,280H ; MOV DX,280H ;把计数器把计数器0地址放在DX 寄存器中寄存器中MOV AL,0FH ; MOV AL,0FH ;将将0FH 存入AL 寄存器寄存器OUT DX,AL ; OUT DX,AL ;将此时将此时AL 的值送入DX 端口端口LP1: IN AL,DX ;LP1: IN AL,DX ;从从DX 端口读入8位，放在AL 寄存器中寄存器中CALL DISP ; CALL DISP ;调用调用DISP PUSH DX ; PUSH DX ;将将DX 内容保存到堆栈段内容保存到堆栈段MOV AH,06H ; MOV AH,06H ;将将06H 存入AH AH，为了下句调用，为了下句调用21中断中断MOV DL,0FFH ; MOV DL,0FFH ;将将0FFH 存入DLINT 21H ; INT 21H ;调用调用21中断中断POP DX ; POP DX ;将将DX 的内容推出栈段的内容推出栈段JZ LP1 ; JZ LP1 ;如果如果DX 的内容是0，就跳转到LP1MOV AH,4CH ; MOV AH,4CH ;将将4CH 存入AH AH，为了下句调用，为了下句调用21中断中断INT 21H ; INT 21H ;调用调用21中断中断DISP PROC NEAR ;DISP PROC NEAR ;定义一个名为定义一个名为DISP 的子程序的子程序PUSH DX ; PUSH DX ;把把DX 的内容保存到堆栈段中的内容保存到堆栈段中AND AL,0FH ;AL,0FH ;将将AL 寄存器的内容与0FH 进行“与”运算，再把结果存入AL 中MOV DL,AL ; MOV DL,AL ;将将AL 的值送入DL 寄存器寄存器CMP DL,9 ; CMP DL,9 ;比较比较DL 中的值与9的大小的大小JLE NUM ; JLE NUM ;如果如果DL 的值小于或等于9时，则跳转到NUM ADD DL,7 ; ADD DL,7 ;将将DL 的值与7进行相加后，再送入DL 中NUM: ADD DL,30H ;NUM: ADD DL,30H ;将将DL 的值与30H 进行相加后，再送入DL 中 MOV AH,02H ; MOV AH,02H ;将将02H 存入AHINT 21H ; INT 21H ;调用调用DOS21中断中断MOV DL,0DH ; MOV DL,0DH ;结合“结合“结合“MOV AH,02H MOV AH,02H MOV AH,02H”就是说输出”就是说输出0DHINT 21H ; INT 21H ;调用中断指令调用中断指令调用中断指令MOV DL,0AH ; MOV DL,0AH ;结合“结合“结合“MOV AH,02H MOV AH,02H MOV AH,02H”就是说输出”就是说输出0AHINT 21H ; INT 21H ;调用调用DOS21中断中断POP DX ; POP DX ;将将DX 的内容推出栈段的内容推出栈段RET ; RET ;子程序在功能完成后返回调用程序继续执行子程序在功能完成后返回调用程序继续执行 DISP ENDP ; DISP ENDP ;子程序结束子程序结束子程序结束CODE ENDS ; CODE ENDS ;代码段结束代码段结束代码段结束END START ; END START ;程序结束程序结束程序结束2、图7电路的实验代码电路的实验代码CODE SEGMENT ;CODE SEGMENT ;段定义开始（段定义开始（段定义开始（CODE CODE 段）段）ASSUME CS:CODE ; ASSUME CS:CODE ;规定规定CODE 为代码段为代码段START:MOV DX,283H ;START:MOV DX,283H ;把控制寄存器地址放在把控制寄存器地址放在DX 寄存器中寄存器中MOV AL,36H ; MOV AL,36H ;设置控制字设置控制字0011011000110110（计数器（计数器0，方式3，写两个字节，二进制计数）二进制计数）OUT DX,AL ; OUT DX,AL ;将将AL 的值送入DX 端口端口MOV AX,1000H ; MOV AX,1000H ;该语句是立即寻址方式，就是把该语句是立即寻址方式，就是把1000H 这个数赋给AX MOV DX,280H ; MOV DX,280H ;把计数器把计数器0地址放在DX 寄存器中寄存器中OUT DX,AL ; OUT DX,AL ;将将AL 的值送入DX 端口端口MOV AL,AH ; MOV AL,AH ;将将AX 的高8位存入AL 寄存器中寄存器中OUT DX,AL ; OUT DX,AL ;将此时将此时AL 的值送入DX 端口端口MOV DX,283H ; MOV DX,283H ;把端口地址放在把端口地址放在DX 寄存器中寄存器中MOV AL,76H ; MOV AL,76H ;设置控制字设置控制字0111011001110110（计数器（计数器1，方式3，写两个字节，二进制计数）二进制计数） OUT DX,AL ; OUT DX,AL ;将将AL 的值送入DX 端口端口MOV AX,1000H ; MOV AX,1000H ;把把1000H 赋给AXMOV DX,281H ; MOV DX,281H ;把端口地址放在把端口地址放在DX 寄存器中寄存器中OUT DX,AL ; OUT DX,AL ;将将AX 的低8位送入DX 端口端口MOV AL,AH ; MOV AL,AH ;将将AX 的高8位存入AL 寄存器中寄存器中OUT DX,AL ; OUT DX,AL ;将将AL 的值送入DX 端口端口MOV AH,4CH ; MOV AH,4CH ;将将4CH 存入AHINT 21H ; INT 21H ;调用调用DOS21中断中断CODE ENDS ;CODE ENDS ;代码段结束代码段结束代码段结束END START ; END START ;程序结束程序结束程序结束五、实验总结通过实验，学会通过实验，学会8253芯片和微机接口原理和方法，掌握8253定时器定时器//计数。

实验三8253定时/计数器实验一.实验目的了解8253的硬件连接方法，掌握8253的各种方式的编程及其原理。

二.实验要求编写程序，将8253的计数器0设置为方式3（方波），计数器1设置为方式2（分频），计数器2设置为方式2（分频）；计数器0的输出作为计数器1的输入，计数器1的输出作为计数器2的输入；计数器2的输出接在一个LED上，运行后可观察到该LED在不停地闪烁。

1. 编程时用程序框图中的三个计数初值，计算OUT2的输出频率，用手表观察LED，进行核对。

2. 修改程序中的三个计数初值，使OUT2的输出频率为1Hz，用手表观察LED，进行核对。

3. 上面计数方式选用的是16进制，现若改用BCD码，试修改程序中的三个计数初值，使LED的闪亮频率仍为1Hz。

三.实验电路及连线GATE0~GATE2连至电源+5V，从波特率开关边的f插孔用线连至CLK0，OUT0用线连至CLK1，OUT1用线连至CLK2，OUT2用线连至一个发光管（DL1），8253片选孔CS 用线连至译码处228~22FH插孔。

四.实验说明8253工作频率为0~2MHZ，所以输入的时钟频率必须在2MHZ之下。

实验板上的晶振为4.9152MHZ，需经74LS393（16分频），由Q3输出307200HZ到CLK0（将波特率开关拨至9600）。

五.实验内容（一）程序：DA TA SEGMENTDA TA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART: PUSH DSMOV AX,0HPUSH AXMOV AX,DATAMOV DS,AXCLI ;关中断MOV DX,22BH ;定时器0工作在方式3MOV AL,00110111BOUT DX,ALMOV DX,228HMOV AL,00HOUT DX,ALMOV AL,02HOUT DX，ALMOV DX,22BH ;定时器1工作在方式2MOV AL,01110101BOUT DX,ALMOV DX,229HMOV AL,18HOUT DX,ALMOV AL,00HOUT DX,ALMOV DX,22BH ;定时器2工作在方式2MOV AL,10110101BOUT DX,ALMOV DX,22AHMOV AL,0AHOUT DX,ALMOV AL,00HOUT DX,ALSTIJMP $CODE ENDSEND START输出频率：f=307200HZ/（200H*18H*0AH）=2HZ修改后程序：DA TA SEGMENTDA TA ENDSCODE SEGMENTSTART: PUSH DSMOV AX,0HPUSH AXMOV AX,DATAMOV DS,AXCLI ;关中断MOV DX,22BH ;定时器0工作在方式3 MOV AL,00110111BOUT DX,ALMOV DX,228HMOV AL,00HOUT DX,ALMOV AL,02HOUT DX，ALMOV DX,22BH ;定时器1工作在方式2 MOV AL,01110101BOUT DX,ALMOV DX,229HMOV AL,30H ;初值30HOUT DX,ALMOV AL,00HOUT DX,ALMOV DX,22BH ;定时器2工作在方式2 MOV AL,10110101BOUT DX,ALMOV DX,22AHMOV AL,0AHOUT DX,ALMOV AL,00HOUT DX,ALSTIJMP $CODE ENDSEND START输出频率1HZ（二）OUT1----LED1：点亮0.5s，熄灭0.5sOUT2----LED2：点亮1s，熄灭3s程序：DA TA SEGMENTDA TA ENDSCODE SEGMENTSTART: PUSH DSMOV AX,0HPUSH AXMOV AX,DATAMOV DS,AXCLI ;关中断MOV DX,22BH ;定时器0工作在方式3 MOV AL,00110111B ;OUT DX,ALMOV DX,228HMOV AL,00HOUT DX,ALMOV AL,02HOUT DX,ALMOV DX,22BH ;定时器1工作在方式2 MOV AL,01110111BOUT DX,ALMOV DX,229HMOV AL,35H ;35H 58hOUT DX,ALMOV AL,15H ;15H 02hOUT DX,ALMOV DX,22BH ;定时器2工作在方式2 MOV AL,10110100BOUT DX,ALMOV DX,22AHMOV AL,04H ;04hOUT DX,ALMOV AL,00HOUT DX,ALSTIJMP $CODE ENDSEND START。

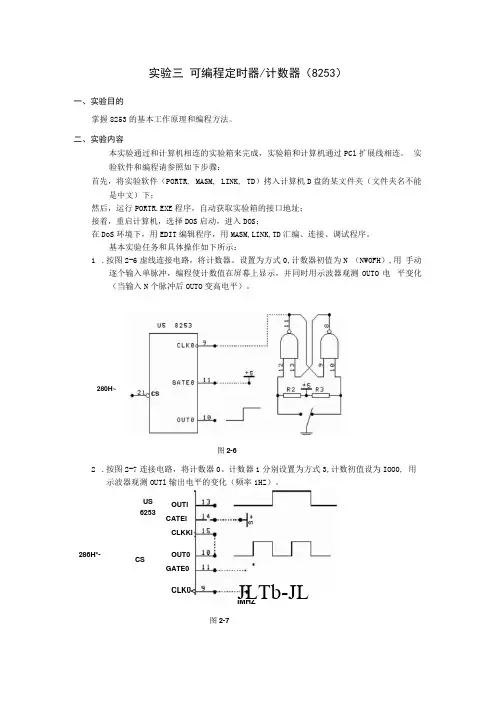

实验三可编程定时器/计数器（8253）一、实验目的掌握8253的基本工作原理和编程方法。

二、实验内容本实验通过和计算机相连的实验箱来完成，实验箱和计算机通过PCl扩展线相连。

实验软件和编程请参照如下步骤：首先，将实验软件（PORTR, MASM, LINK, TD）拷入计算机D盘的某文件夹（文件夹名不能是中文）下；然后，运行PORTR.EXE程序，自动获取实验箱的接口地址；接着，重启计算机，选择DOS启动，进入DOS；在DoS环境下，用EDIT编辑程序，用MASM,LINK,TD汇编、连接、调试程序。

基本实验任务和具体操作如下所示：1.按图2-6虚线连接电路，将计数器。

设置为方式0,计数器初值为N （NWOFH）,用手动逐个输入单脉冲，编程使计数值在屏幕上显示，并同时用示波器观测OUTO电平变化（当输入N个脉冲后OUTO变高电平）。

2.按图2-7连接电路，将计数器0、计数器1分别设置为方式3,计数初值设为IOO0, 用示波器观测OUTl输出电平的变化（频率1HZ）。

286H*-US6253CSJLTb-JL280H~图2-6OUTlCATElCLKKlOUT0GATE0CLK0<IMHZ图2-7三、编程提示1、8253控制寄存器地址283H计数器O地址280H计数器1地址281HCLKO连接时钟IMHZ2、参考流程图（见图2-8、图2-9）图2-8 图2-93、参考程序1：（程序名：E8253_1.ASM）ioport equ 0d400h-0280h ;0d400h为实验箱的接I I地址，应改为运行PoRTR程序自动获取的那个接I 1地址io8253_ctrl equ ioport+283hio8253_cnt0 equ ioport+280hcode segmentassume cs:codestart :mov al, IOh ；设置8253通道0为工作方式0,二进制计数mov dx, io8253_ctrl out dx,almov dx,io8253_cnt0 raov;送计数初值为OFHal, Ofhout dx, al111: in al, dx :读计数初值：调显示子程序call disp push dx movah,06h mov dl, Offh int 21hpop dx jz 111mov ah, 4ch :退出int 21hdisp proc near ；显示子程序push dxand al, Ofh mov dl, al cmp dl, 9 jle num add dl,7 num: add dl l 30h mov ah,02h int 21h movdl,Odh int 21h mov dl, Oah int 21h pop dx ;首先取低四位;判断是否＜=9;若是则为‘0'_9', ASCn码加30H ;否则为‘A'」F', ASCIl码加37H;显示;加回车符;加换行符ret ;子程序返回disp endpcode ends end start4、参考程序2：（程序名：E8253_2. ∕∖SM）ioport equ 0d400h-0280h ;0d400h为实验箱的接口地址，应改为运行PORTR程序自动获取的那个接口地址io8253 cntθ equ ioport+280hio8253 cntl equ ioport+28Ih io8253ctrl equ ioport+283h code segmentassume cs:code Startzmov dx,io8253ctrl mov al, 36h out dx, al mov ax, 1000;向8253写控制字：使0通道为工作方式3 ;写入循环计数初值IOOOmov dx, io8253 cntθ out dx,almov al, ah out dx, al;先写入低字节;后写入高字节mov dx,io8253ctrlmov al, 76h out dx, al mov ax, 1000 ；设8253通道1工作方式3 ；写入循环计数初值IOoomov dx,io8253 cntl out dx, al mov al, ah out dx, al mov ah, 4chint 21h ;先写低字节;后写高字节;程序退出code endsend start附加任务：1.改变8253的端口地址（不再是280H~283H,换其他地址），请调整8253芯片的片选/CS 的硬件连线和相关程序；2.基本任务2改为输出IOHZ的负脉冲序列；3. 8253计数器0或计数器1工作在方式1和方式5,完成相应的硬件连线和编程，用示波器观测其输出波形。

实验六定时器 / 计数器一、实验目的 :⒈学会8253芯片和微机接口的原理和方法。

⒉掌握8253定时器/计数器的工作方式和编程原理。

二、实验内容 :用8253的0通道工作在方式3，产生方波。

三、实验接线图 :四、编程指南：⒈8253芯片介绍8253是一种可编程定时/计数器，有三个十六位计数器，其计数频率范围为0-2MHz，用+5V单电源供电。

8253的功能用途：⑴延时中断⑸实时时钟⑵可编程频率发生器⑹数字单稳⑶事件计数器⑺复杂的电机控制器⑷二进制倍频器8253的六种工作方式：⑴方式0：计数结束中断⑷方式3：方波频率发生器⑵方式l：可编程频率发生⑸方式4：软件触发的选通信号⑶方式2：频率发生器⑹方式5：硬件触发的选通信号五、实验程序框图：六、实验步骤：⒈按图连好实验线路：⑴8253的GATE0接+5V。

⑵8253的CLK0插孔接分频器74LS393（左下方）的T2插孔，分频器的频率源为8.0MHZ，(3) T→8.0MHZ。

⒉运行实验程序：在系统处于提示符“P.”状态下，按SCAL键，输入1290，按EXEC键。

⒊用示波器测量8253的OUT0输出插孔有方波产生。

七、实验结果：八、实验程序清单：CODE SEGMENT ；H8253.ASMASSUME CS:CODEORG 1290HSTART:JMP TCONTTCONTRO EQU 0043H ；控制口地址TCON0 EQU 0040H ；定时器0地址TCONT: MOV DX,TCONTRO ；取控制口地址MOV AL,36H ；设控制字OUT DX,AL ；输出控制字MOV DX,TCON0 ；取定时器0地址MOV AL,00HOUT DX,AL ；初值0送定时器0MOV AL,04HOUT DX,AL ；初值04送定时器0MOV DX,TCONTRO ；取控制口地址MOV AL,36H ；取控制字OUT DX,AL ；输出控制字MOV DX,TCON0 ；取定时器0地址MOV AL,00HOUT DX,AL ；初值0送定时器0MOV AL,02HOUT DX,AL ；初值02送定时器0JMP $ ；CPUT踏步，定时器自动工作CODE ENDSEND START说明：系统提供用户使用的空间为00000H-0FFFFH，用于存放、调试实验程序。

北理工微机原理与接口技术之8255,8253实验报告微机原理与接口技术实验报告———8253可编程定时器8255并行接口实验实验一8255并行接口实验一，实验内容8255的A口作为输入口，与逻辑电平开关相连。

8255的B口作为输出口，与发光二极管相连。

编写程序，使得逻辑电平开关的变化在发光二极管上显示出来。

二，实验目的（1）掌握8255的工作原理。

（2）掌握编写8255并行接口初始化及编程实现的方法。

三，实验仪器微机实验教学系统实验箱、8086CPU模块四，实验步骤（1）连线8255的PA0—PA7分别与逻辑电平开关的K1—K8相连?PB0—PB7分别与发光二极管电路的LED1—LED8相连?CS0与8255的片选CS8255相连其它线路均已连好具体如图所示：（2）编辑程序，编译链接后，单步运行，调试程序。

（3）调试通过后，全速运行，观察实验结果。

（4）撰写实验报告。

五，实验源程序如下CODE SEGMENT PUBLICASSUME CS:CODEORG 100HSTART:MOV DX,04A6HMOV AX,90H ；写8255的控制字，A组工作在方式0，A口输入，C口高4位输出，B组工作在方式0，B口及C口的低4位均工作在输出OUT DX,AXSTART1:MOV DX,04A0HIN AX,DX ；读取A口数据MOV DX,04A2HOUT DX,AX ；将从A口读取的数据从B口输出，控制LED灯JMP START1CODE ENDSEND START六，实验现象LED灯低电平有效。

当某一开关拨到低电平时，对应的LED灯点亮。

当某一开关拨到高电平时，对应的LED灯熄灭七，思考题1．将片选线接到CS1—CS7；重新编写程序。

CS0对应地址是04A0---O4AF, CS1对应地址是04B0---O4BF.现将片选线接到CS1，重新编程：CODE SEGMENT PUBLICASSUME CS:CODEORG 100HSTART:MOV DX,04B6H ；CS1对应的地址MOV AX,90HOUT DX,AXSTART1:MOV DX,04B0HIN AX,DXMOV DX,04B2HOUT DX,AXJMP START1CODE ENDSEND START实验现象：如同片选线接到CS02．交换A B接线，A口输出、B口输入；重新编写程序。

8253计数器实验报告8253计数器实验报告引言：实验报告是对实验过程和结果的详细记录和分析，通过实验报告，可以总结出实验的目的、方法、数据和结论，为进一步研究和实践提供参考。

本文将对8253计数器实验进行报告，介绍实验目的、实验步骤、实验结果和结论。

实验目的：本次实验的目的是熟悉8253计数器的工作原理和使用方法，掌握8253计数器的基本功能和应用场景。

实验步骤：1. 准备实验材料：8253计数器、示波器、电源等。

2. 搭建实验电路：根据实验要求，将8253计数器与示波器和电源相连，确保电路连接正确。

3. 设置实验参数：根据实验要求，设置8253计数器的工作模式、计数范围等参数。

4. 运行实验程序：编写实验程序，通过编程控制8253计数器的工作状态，观察实验结果。

5. 记录实验数据：使用示波器等仪器，记录实验过程中的数据和波形图。

6. 分析实验结果：根据实验数据和波形图，分析8253计数器的工作状态和性能。

实验结果：通过实验，我们观察到了8253计数器的不同工作模式下的输出结果。

在定时器模式下，我们设置了不同的计数范围和计数频率，观察到了计数器的计数过程和计数结果。

在计数器模式下，我们设置了不同的计数方向和计数初始值，观察到了计数器的增减过程和最终的计数结果。

结论：通过本次实验，我们对8253计数器的工作原理和使用方法有了更深入的了解。

我们掌握了8253计数器的基本功能和应用场景，能够根据实际需求设置计数器的工作模式和参数。

实验结果表明，8253计数器具有较高的计数精度和稳定性，在计时、计数等领域有广泛的应用前景。

总结：实验报告是对实验过程和结果的详细记录和分析，通过实验报告，可以总结出实验的目的、方法、数据和结论，为进一步研究和实践提供参考。

本次实验报告对8253计数器的实验进行了详细介绍，包括实验目的、实验步骤、实验结果和结论。

通过本次实验，我们对8253计数器有了更深入的了解，掌握了其基本功能和应用场景。

微机接口 8253定时器实验报告浙江工业大学计算机学院实验名称 8253定时器实验姓名学号班级教师日期一、实验内容与要求1.1 实验内容计数器方式2实验:将8253芯片的计数器0的工作方式设置为方式2，计数器初值为N，用手动开关逐个输入单脉冲，编程使计数值在屏幕上显示，并同时用TPC-USB平台上的LED灯观察OUT0电平变化(当输入第N倍数个脉冲后OUT0变低电平，LED灯由亮变灭，其余脉冲OUT0都是高电平，LED灯都处于亮状态)。

计数器方式3实验:将计数器0、计数器1的工作方式分别设置为方式3，计数初值设为1000，并同时用TPC-USB平台上的LED灯观察OUT1电平变化(频率1Hz)。

1.2 实验要求(1) 具有一定的汇编编程的基础，能编写一些基本语句来实现实验。

实验前根据实验流程图，写出对应代码;(2) 要了解8253定时/计数器芯片内部结构和外部引脚，了解芯片的硬件连接方法、时序关系、各种模式的编程及应用，能熟练地对其进行编程;(3) 熟悉实验平台TPC-USB了解各个接口的名称与功能，进行实验时能快速并正确地连接好实验电路;(4) 计数器方式2实验:连接PC与TPC-USB平台，用微机实验软件运行程序，用手动开关逐个输入单脉冲，在屏幕上能一次显示计数值，当输入第N倍数个脉冲后OUT0变低电平，TPC-USB平台上的LED灯由亮变灭，其余脉冲OUT0都是高电平，LED 灯都处于亮状态;(5) 计数器方式3实验:连接PC与TPC-USB平台，用微机实验软件运行程序，TPC-USB平台上的LED灯能周期性地亮灭，频率为1Hz。

二、实验原理与硬件连线2.1 实验原理1、8253定时/计数器芯片的内部结构:1数据总线缓D7-D0冲器CLK0计数器0GATE0OUT0A0读/写控制A1逻辑1CLKRDWR计数器1GATE1OUT1CS控制字CLK2寄存器计数器2GATE2OUT2图1 8253内部结构图(1)数据总线缓冲器:三态双向8位寄存器，与系统数据总线相连，可寄存以下3种数据: , CPU向8253/8254写入的工作方式命令字;, CPU向计数寄存器写入的计数初值;, 从计数器读出的当前计数值。

微机原理实验报告实验名称 8253可编程定时/计数器实验一、实验目的1、掌握8253芯片结构及工作方式；2、熟悉8253可编程定时/计数器的编程。

二、实验设备1、Lab6000p实验教学系统；2、IBM-PC机三、系统中的8253模块Lab6000p实验箱中的8253模块连线如图所示：图1 8253模块的连线AD0～AD7、A0、A1、/WR、/RD已分别连至系统总线DB0～DB7、AB0、AB1、/IOW、/IOR；三个通道的OUT、GATE、CLK以及CS引出留给用户连接。

三、实验内容和实验步骤1、8253计数实验1）实验要求5个脉冲后LED0亮。

2）电路连接图2 电路连线3）程序代码见附录程序3.14）实验步骤1、在Lab6000p实验箱上完成连接电路；2、开启计算机电源，开启Lab6000p实验箱电源；3、启动W A VE6000软件；4、确认W A VE6000与Lab6000p连接；5、输入源代码；6、编译源代码（F9）；7、连续运行程序（Ctrl+F9），按动单脉冲按键观察LED显示情况。

2、定时实验1）实验要求在LED上实现1秒钟亮/1秒钟灭。

2）电路连接将OUT0的输出接至OUT1的输入，其余连线和实验1中相同。

3）实验代码见程序附录3.24）实验步骤1、在Lab6000p实验箱上完成连接电路；2、开启计算机电源，开启Lab6000p实验箱电源；3、启动W A VE6000软件；4、确认W A VE6000与Lab6000p连接；5、输入源代码；6、编译源代码（F9）；7、连续运行程序（Ctrl+F9），按动单脉冲按键观察LED显示情况。

四、实验结果1、8253计数实验在5个脉冲后，LED0灯亮。

2、定时实验在LED上实现1秒钟亮/1秒钟灭。

五、问题思考1、若CS连至地址译码/CS3，程序该如何修改。

答：只需将相应的端口地址修改即可，CS3对应的基地址应为0b00h。

2、为什么定时/计数器初值赋4，5个脉冲后LED才亮。

8253定时器实验报告8253定时器实验报告引言：8253定时器是一种广泛应用于计时和计数领域的集成电路。

本实验旨在通过实际操作，深入了解8253定时器的工作原理和应用。

一、实验目的本实验的主要目的是：1. 理解8253定时器的基本原理和工作方式；2. 掌握8253定时器的使用方法；3. 学会通过8253定时器实现各种定时和计数功能。

二、实验器材和原理本实验所需的主要器材有：1. 一台计算机；2. 一块开发板；3. 一根连接线。

8253定时器是一种具有三个独立计数通道的定时/计数芯片。

它可以通过编程控制来实现各种定时和计数功能。

8253定时器的输入时钟信号可以来自计算机的外部时钟源或者计算机内部时钟源。

三、实验步骤1. 将开发板连接到计算机上，并确保连接正确稳定。

2. 打开计算机，并进入开发板的编程环境。

3. 编写程序，初始化8253定时器，并设置计时/计数模式。

4. 定义所需的计时/计数时间间隔。

5. 启动8253定时器，并开始计时/计数。

6. 根据需要，定时器到达预定时间后，触发相应的中断或输出信号。

7. 结束实验，关闭计算机和开发板。

四、实验结果通过本次实验，我们成功地实现了以下功能：1. 利用8253定时器实现了精确的定时功能，可以精确到毫秒级别；2. 利用8253定时器实现了计数功能，可以用于计算某个事件的发生次数；3. 利用8253定时器的中断功能，可以及时响应某个事件的发生。

五、实验总结本次实验通过实际操作，使我们更深入地了解了8253定时器的工作原理和应用。

通过编程控制8253定时器，我们可以实现各种定时和计数功能，为实际应用提供了很大的便利。

然而，在实验过程中也遇到了一些困难和问题。

比如，在设置计时/计数模式时，需要仔细阅读8253定时器的手册，理解各个寄存器的作用和设置方法。

此外，还需要注意编程时的精度和误差，以确保实验结果的准确性和可靠性。

通过本次实验，我们不仅加深了对8253定时器的理论认识，还提高了自己的实际操作能力。

8253定时器实验实验七可编程定时/计数器与中断控制一、实验目的1．掌握微机中断处理系统的基本原理、学习中断服务程序的编写方法。

2．掌握8253/8254定时/计数器的基本原理和编程方法。

二、实验原理本实验采用Intel8253作为计数器芯片，8254芯片是8253的兼容替代产品，计数速率等性能优于8253。

1．可编程定时/计数器8253功能简介8253含有三个独立的16位计数器，每个计数器连接外设的信号分别是：CLK ——输入的脉冲信号或外部事件，计数器对此脉冲进行减1计数；GATE ——启动/禁止计数的控制信号；OUT ——输出信号。

每个计数器可有六种工作方式，均可由程序设置和改变，8253的几种工作方式及特点如表7.1所示。

若一个计数器被设定为方式0，计数初值n，在控制信号GATE为高时即可对输入的脉冲作减1计数，OUT维持低电平；计数到0时，则由OUT端输出一个高电平信号。

若一个计数器被设定为方式2，输入为周期性脉冲信号，且计数初值可自动重新装入并连续计数，输出信号就成为周期信号，周期为T OUT = n×T IN（或频率?OUT = ?IN / n），即可作为分频器应用。

表7.1 8253的6种工作方式工作方式功能描述GATE=0启动方式初值设置说明方式0计数到0输出高电平停止计数软件一次有效（n+1）T CLK 负脉冲方式1硬件可重触发单稳态--- 硬件自动装入nT CLK负脉冲方式2分频器停止计数软/硬件自动装入T OUT=n×T CLK方式3方波发生器停止计数软/硬件自动装入分频，占空比≈50﹪方式4软件触发选通停止计数软件一次有效计数到0负T CLK方式5 硬件触发选通--- 硬件自动装入波形同方式4注：软件启动是指当GATE=1时写入方式字和初值即启动；硬件启动是指写入方式字和初值后要由GATE上升沿启动。

2．8253编程简要说明8253的每个计数器必须在写入控制字和计数初值后才启动工作，一般的初始化编程分为两步：先写入控制字、再写入计数初值。

实验五8253 定时器/计数器实验
一、实验目的
1、学习8253可编程定时/计数器与8088CPU的接口方法
2、熟悉8253的工作方式
3、熟悉8253在各种工作方式下的编程方法
二、实验内容
1、将计数器1设置为方式0，计数初值为25000，编程使计数值为0时在屏幕上显示字符R，并完成对程序的注释。

三、实验连线：
本实验主要用到的模块：系统模块、8253模块、中断模块等。

8253和系统相连的信号线都已经连好，计数器1的CLK1已经内接了一个250KHz 的信号，可以通过对通道1编程直接控制,将计数器1的OUT1接到8259A中断模块的IR6。

8253的端口地址为40H、41H、42H、43H。

四、实验步骤
1、将实验的线路连接好后，列出程序清单,并进行注释。

2、运行上位机软件，装载并运行程序，观察实验现象。

五、思考
1、8253共有几种工作方式，方式二和方式三有什么区别？
2、将计数器1改为方式2工作，则上面的程序要如何修改？将修改后程序上机调试并观察现象。

3、若要使实验箱的液晶屏上每隔1秒左右显示一个“R”，则连线要做何变动？程序要如何修改？重新连线后将修改完毕的程序上机调试并观察现象。

定时器计数器实验1．简单计数器：用实验系统的频率发生器作为输入信号，作为定时器T0输入，实现秒脉冲发生器，秒脉冲信号接8259A INT0。

用发光二极管二进制方式显示秒计数。

此实验利用8253的一路计时器，将定时频率接到CLK上，使该路工作在方式2下，即将其作为频率发生器，GATE端置为高电平，OUT端接到8259A的INT0端，即当OUT给出一个上升沿跳变时，程序调用中断服务程序，在中断服务程序中，向输出接口273进行写入并输出，每次进中断输出值加一，给适当的输入脉冲，即可实现秒脉冲发生器。

程序代码如下：ICW1 equ 00010011b ; 写8259A控制字（单片8259, 上升沿中断, 要写ICW4）ICW2 equ 00100000b ; 中断号为20HICW4 equ 00000001b ; 工作在8086/88 方式OCW1 equ 11111110b ; 只响应INT0 中断CS8259A equ 09000h ; 8259地址CS8259B equ 09001hCONTROL equ 08003h ;8253控制字COUNT0 equ 08000h ；1路计数器方式字COUNT1 equ 08001h ；2路计数器方式字COUNT2 equ 08002h ；3路方式字（此程序中未用）CS273 equ 0A000hdata segmentCNT db 0data endscode segmentassume cs:code, ds: dataIEnter proc nearpush axpush dxstimov dx, CS273inc CNTmov al, CNTout dx, al ; 输出计数值mov dx, CS8259Amov al, 20h ; 中断服务程序结束指令out dx, alnoppop dxpop axiretIEnter endpIInit procmov dx, CS8259Amov al, ICW1out dx, almov dx, CS8259Bmov al, ICW2out dx, almov al, ICW4out dx, almov al, OCW1out dx, alretIInit endp ；8259A的初始化子程序start proc nearmov al, 34h ; 通道0，方式2mov dx, CONTROLout dx, al ;写入程序控制字mov al, 0out dx, al ; 高八位mov al, 00000000B ; 锁存计数器值mov dx, CONTROLout dx, almov dx,COUNT0 ;写入0通道方式字mov ax,1000out dx,almov al,ahout dx,almov ax, 0mov ds, axmov bx, 4*ICW2 ; 中断号mov ax, codeshl ax, 4 ; x 16add ax, offset IEnter ; 中断入口地址（段地址为0）mov [bx], axmov ax, 0inc bxinc bxmov [bx], ax ; 代码段地址为0call IInitmov ax, datamov ds, axmov CNT, 0 ; 计数值初始为0mov al, CNTmov dx, CS273out dx, alstiLP: ; 等待中断，并计数。

浙江工业大学计算机学院实验报告一实验名称８2５３实验教师雷艳静日期20１４、12、1５一、实验内容与要求1、1实验内容(1)计数器0方式2实验将计数器0设置为方式2,计数器初值为任意数（二进制8位，实验中我们就是２4)，将计数初值通过编程实现逐个得输出显示在屏幕上,而编程当中字符就是ASCＩI码,我们要将其转换成十进制输出显示.手动开关输入单脉冲,通过编程计数初值就可以显示了，而且每输入一次单脉冲计数初值就减1。

(2)计数器方式3将计数器０、计数器1分别设置为方式３，计数初值设为１000。

实际上就就是实现了８253得分频实验。

实验内容相对简单，我们分别设置计数初值为1６位,分两次读写，计数器0、计数器1工作于方式３，再用二进制格式计数，因为方式3得功能即为周期性输出方波,随着方波周期性得变化,引起电流得变化,实验中LED灯得闪烁变化就可以体现计数器0、计数器1分别写入时825３分频功能。

１、2实验要求(1）实验效果:程序执行后应该在屏幕上显示出我们事先在程序里写好得计数初值,手动每按一次单脉冲开关，计数初值就在屏幕上减1显示一次,而且显示得就是十进制数。

(2）实验效果：程序执行后我们可以观察事先在硬件上连接得好LＥD灯,LED灯一闪一灭变化。

二、实验原理与硬件连线2、1实验原理ＴPC－UＳB平台上有一块825３定时/计数芯片，除了片选引脚，其她信号都已接好。

可编程得定时／计数器８2５３在硬件组成、外形引脚上都就是兼容得.82５3得内部有6个模块:数据总线缓冲、读/写控制逻辑、控制字寄存器与3个结构相同且完全独立得计数器。

①数据缓冲器：就是8253与系统数据总线连接得接口电路，它能寄存3个数据:CPU 向8２53写入工作方式得命令字;CPU向计数寄存器写入得计数初值;从计数器读出得当前计数值。

②读/写控制逻辑:用来接收CPＵ发出得读/写信号、片选信号与内部端口地址信号，选择读出或写入寄存器,并且确定数据传输得方向.③控制字寄存器：用来暂存CＰU送来得控制字,用来选择计数器并确定该计数器得工作方式、读写格式与计数得数制。

四、实验步骤1、验证性实验（使用8253产生1S的时钟）具体要求：采用计数器0和计数器1完成对2MHz输入方波信号的两级分频（将计数器0的输出作为计数器1的输入），定时常数均为1000，得到一个周期为2秒钟的方波，用此方波控制蜂鸣器发出报警信号。

实验步骤：参见《微机原理及接口技术实验指导书》P.39“演示实验”的相关内容。

.MODEL TINYCOM_ADDR EQU 0B003HT0_ADDR EQU 0B000HT1_ADDR EQU 0B001H.STACK 100.CODESTART: MOV DX,COM_ADDRMOV AL,35HOUT DX,ALMOV DX,T0_ADDRMOV AL,00HOUT DX,ALMOV AL,10HOUT DX,ALMOV DX,COM_ADDRMOV AL,77HOUT DX,ALMOV DX,T1_ADDRMOV AL,00HOUT DX,ALMOV AL,10HOUT DX,ALJMP $END START图1 8253实验原理图2、拓展性实验（LED指示灯的计次闪烁）具体要求：将8253的CLK0接到脉冲发生开关S4端，OUT0接到一发光二极管。

将8253的计数器0初始化为方式0，并设置计数初值6。

拨动脉冲发生开关并计数，观察LED的变化与拨动开关次数的关系。

实验步骤：参见《微机原理及接口技术实验指导书》P.39“编程实验”的相关内容。

.MODEL TINYCOM_ADDR EQU 0B003HT0_ADDR EQU 0B000H.STACK 100.CODESTART: MOV DX,COM_ADDRMOV AL,11HOUT DX,ALMOV DX,T0_ADDRMOV AL,06HOUT DX,ALEND START。
