2023中心投影与平行投影contents •引言•中心投影•平行投影•中心投影与平行投影的比较•实际应用与展望目录01引言投影是二维图形或三维形体在某个平面或空间上表现出来的形象。
投影定义根据投影线是否汇聚于一点，投影分为中心投影和平行投影。
投影分类投影的定义与分类中心投影光线从一个点出发，经过物体，投射到另一个平面上的中心点，形成的投影称为中心投影。
平行投影光线从一个点出发，经过物体，投射到另一个平面上，光线相互平行且汇聚于同一点，形成的投影称为平行投影。
中心投影与平行投影的概述中心投影与平行投影的基本概念和性质。
两种投影在工程、艺术、设计等领域的应用。
如何运用投影知识解决实际问题。
本文的讨论重点02中心投影定义光线从一点出发，把物体投影到投影面上，形成中心投影。
性质中心投影的光源为灯泡、火炬等点光源，投影面为各种曲面的透明或半透明材料。
中心投影的定义与性质手影表演、皮影戏、夜晚的路灯下，人和物体的影子都是中心投影。
例子建筑设计、城市规划、室内设计等领域中，利用中心投影原理来制造三维立体模型，模拟实际场景。
应用中心投影的例子和应用优点直观性强，易于理解；可以产生生动的光影效果，增强视觉冲击力；在夜晚或暗光环境下，能够提供更好的照明效果。
缺点立体感较差，不易掌握；受光源位置影响大，光源位置不对则难以取得好的效果；会产生影子、遮挡物等限制因素。
中心投影的优缺点03平行投影平行投影的定义将物体放在无限远处，在投影面上得到的投影称为平行投影。
平行投影的性质物体与投影面平行，投影线与投影面垂直，投影反映物体的真实大小，但无立体感。
平行投影的定义与性质太阳光线可以看作是互相平行的，将物体放在太阳光下可以得到物体的平行投影。
平行投影的例子在建筑、城市规划、工程设计中广泛运用，通过平行投影可以获得建筑物的平面图和立面图等。
平行投影的应用平行投影的例子和应用平行投影的优点易于绘制和计算，可以真实反映物体的形状和大小，适用于大规模的工程和建筑项目。

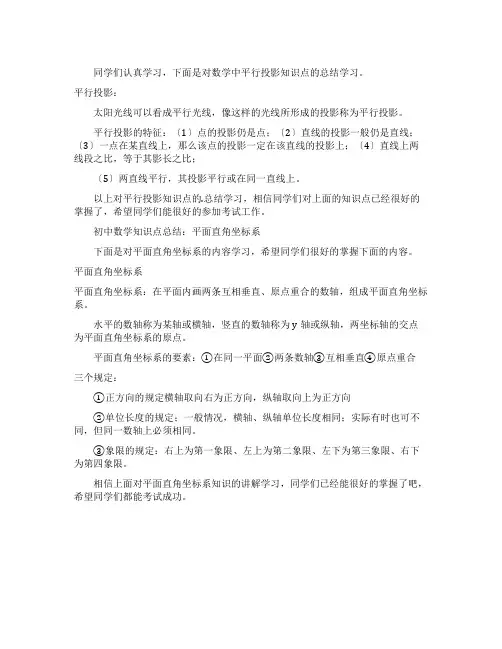

同学们认真学习，下面是对数学中平行投影知识点的总结学习。
平行投影：
太阳光线可以看成平行光线，像这样的光线所形成的投影称为平行投影。
平行投影的特征：〔1〕点的投影仍是点；〔2〕直线的投影一般仍是直线；〔3〕一点在某直线上，那么该点的投影一定在该直线的投影上；〔4〕直线上两线段之比，等于其影长之比；
〔5〕两直线平行，其投影平行或在同一直线上。
以上对平行投影知识点的.总结学习，相信同学们对上面的知识点已经很好的掌握了，希望同学们能很好的参加考试工作。
初中数学知识点总结：平面直角坐标系
下面是对平面直角坐标系的内容学习，希望同学们很好的掌握下面的内容。
平面直角坐标系
平面直角坐标系：在平面内画两条互相垂直、原点重合的数轴，组成平面直角坐标系。
水平的数轴称为某轴或横轴，竖直的数轴称为y轴或纵轴，两坐标轴的交点为平面直角坐标系的原点。
平面直角坐标系的要素：①在同一平面②两条数轴③互相垂直④原点重合
三个规定：
①正方向的规定横轴取向右为正方向，纵轴取向上为正方向
②单位长度的规定；一般情况，横轴、纵轴单位长度相同；实际有时也可不同，但同一数轴上必须相同。
③象限的规定：右上为第一象限、左上为第二象限、左下为第三象限、右下为第四象限。
相信上面对平面直角坐标系知识的讲解学习，同学们已经能很好的掌握了吧，希望同学们都能考试成功。

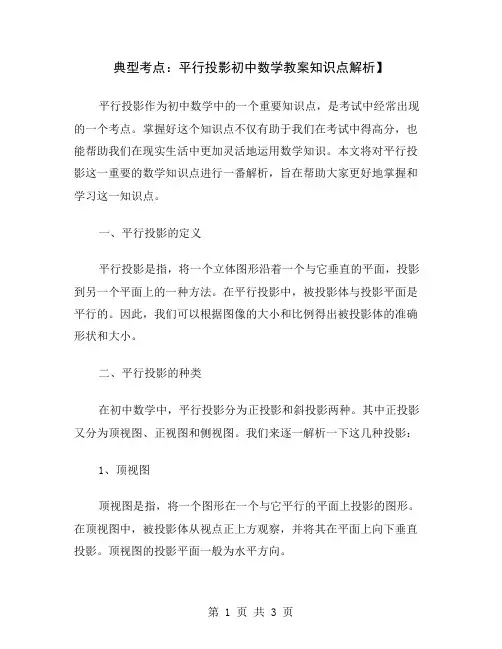

典型考点：平行投影初中数学教案知识点解析】平行投影作为初中数学中的一个重要知识点，是考试中经常出现的一个考点。
掌握好这个知识点不仅有助于我们在考试中得高分，也能帮助我们在现实生活中更加灵活地运用数学知识。
本文将对平行投影这一重要的数学知识点进行一番解析，旨在帮助大家更好地掌握和学习这一知识点。
一、平行投影的定义平行投影是指，将一个立体图形沿着一个与它垂直的平面，投影到另一个平面上的一种方法。
在平行投影中，被投影体与投影平面是平行的。
因此，我们可以根据图像的大小和比例得出被投影体的准确形状和大小。
二、平行投影的种类在初中数学中，平行投影分为正投影和斜投影两种。
其中正投影又分为顶视图、正视图和侧视图。
我们来逐一解析一下这几种投影：1、顶视图顶视图是指，将一个图形在一个与它平行的平面上投影的图形。
在顶视图中，被投影体从视点正上方观察，并将其在平面上向下垂直投影。
顶视图的投影平面一般为水平方向。
2、正视图正视图是指，将一个图形在一个与它平行的平面上投影的图形。
在正视图中，被投影体从视点正前方观察，并将其在平面上向后垂直投影。
正视图的投影平面一般为垂直方向。
3、侧视图侧视图是指，将一个图形在一个垂直于它的平面上投影的图形。
在侧视图中，被投影体从视点侧面观察，并将其在平面上向左或向右垂直投影。
侧视图的投影平面一般为垂直方向。
4、斜投影斜投影是指，将一个图形在一个与它不平行的平面上投影的图形。
在斜投影中，被投影体与投影平面不平行，因此需要根据具体情况选择适当的投影方式。
三、平行投影的应用平行投影在生活中有着广泛的应用，尤其是在工程设计和制图方面。
例如，在建筑设计中，利用平行投影技术可以得出建筑物的立体形态和大小，为设计和施工提供重要的依据。
在机械设计中，平行投影可以帮助我们准确地得出零件的形状和尺寸，为机械制造提供精确的数据。
四、平行投影的练习方法为了更好地掌握平行投影这一知识点，我们需要进行反复练习，加深对知识点的理解和掌握。

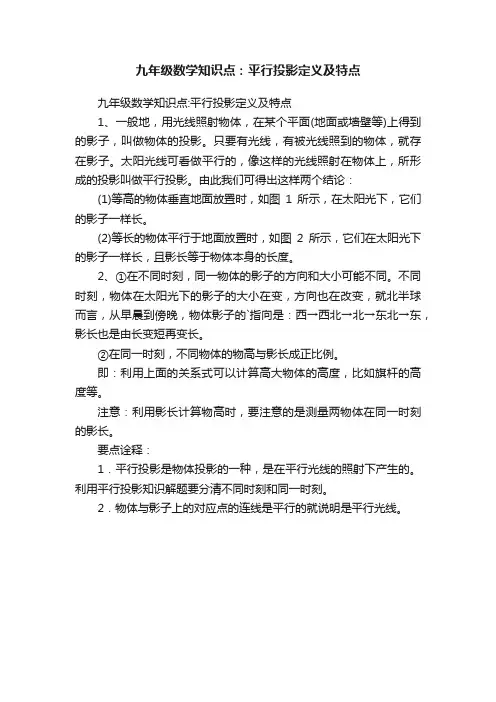

九年级数学知识点：平行投影定义及特点
九年级数学知识点:平行投影定义及特点
1、一般地，用光线照射物体，在某个平面(地面或墙壁等)上得到的影子，叫做物体的投影。
只要有光线，有被光线照到的物体，就存在影子。
太阳光线可看做平行的，像这样的光线照射在物体上，所形成的投影叫做平行投影。
由此我们可得出这样两个结论：
(1)等高的物体垂直地面放置时，如图1所示，在太阳光下，它们的影子一样长。
(2)等长的物体平行于地面放置时，如图2所示，它们在太阳光下的影子一样长，且影长等于物体本身的长度。
2、①在不同时刻，同一物体的影子的方向和大小可能不同。
不同时刻，物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚，物体影子的`指向是：西→西北→北→东北→东，影长也是由长变短再变长。
②在同一时刻，不同物体的物高与影长成正比例。
即：利用上面的关系式可以计算高大物体的高度，比如旗杆的高度等。
注意：利用影长计算物高时，要注意的是测量两物体在同一时刻的影长。
要点诠释：
1．平行投影是物体投影的一种，是在平行光线的照射下产生的。
利用平行投影知识解题要分清不同时刻和同一时刻。
2．物体与影子上的对应点的连线是平行的就说明是平行光线。
水利工程制图及CAD三基试题参考答案一、基本概念1、中心投影法答案：当投影中心在有限远时，投影线都发自一点，这种投影法叫中心投影法。
2、平行投影法答案：当投影中心移至无限远处，投影线相互平行，这种投影法叫平行投影法。
3、斜投影答案：投影方向倾斜于投影面所得的投影称为斜投影。
4、正投影答案：投影方向垂直于投影面所得的投影称为正投影。
5、视图的基本概念答案：对于一般形体，只有一个投影不能唯一确定形体的空间形状，因此，常采用两个或两个以上互相垂直的投影面，才能把物体的形状、尺寸简明而精确地表达出来。
投影时，将物体置于三面体系中，使其主要外表平行于投影面，然后将物体的前、后、左方分别向相应投影面作正投影，可得物体的三视图。
物体在正面上的投影称为主视图，在水平面上的投影称为俯视图，在侧面上的投影称为左视图。
6、重影点答案：处于某一投影面上的同一投影线上的两点，在该投影面上的投影重合为一点，则称这两个点为该投影面的重影点。
7、投影面的平行线答案：只平行于一个投影面，倾斜于其他投影面的直线，统称为投影面平行线。
8、投影面的垂直线答案：垂直于一个投影面，平行于其他两投影面的直线统称为投影面的垂直线9、投影面的平行面答案：平行于一个投影面，同时垂直于其他两个投影面的平面，统称为投影面平行面。
10、投影面的垂直面答案：垂直于一个投影面，倾斜于其他两投影面的平面，统称为投影面的垂直面。
11、直角三角形法求实长答案：以直线在某一投影面上的投影为一直角边，以直线到该投影面的距离差〔即坐标差〕为另一直角边，所构成的直角三角形的斜边就是线段的实长，此斜边与该投影的夹角就等于该直线对投影面的倾角。
12、直角的投影定理答案：当垂直两直线中有一边平行于某一投影面时，则它们在该投影面上的投影仍为直角。
13、平面的表示方法答案：在画法几何中，平面常用的表示方法有：1)不在同一直线上的三点；2)一直线和该直线外一点；3)平行两直线；4)相交两直线；5)平面图形。

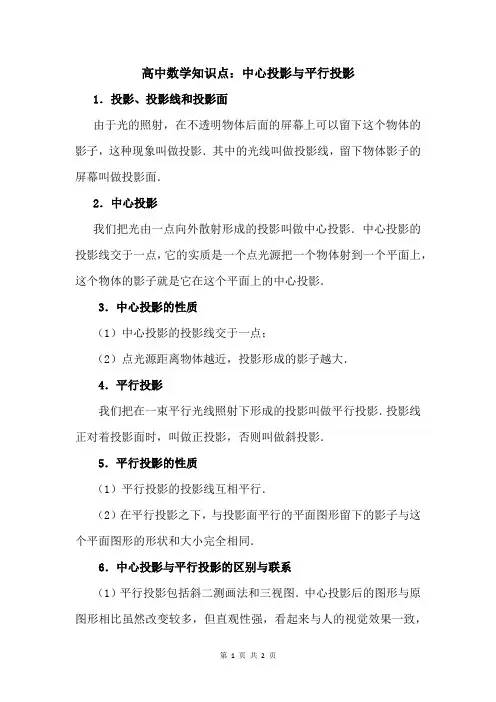

高中数学知识点：中心投影与平行投影
1．投影、投影线和投影面
由于光的照射，在不透明物体后面的屏幕上可以留下这个物体的影子，这种现象叫做投影．其中的光线叫做投影线，留下物体影子的屏幕叫做投影面．
2．中心投影
我们把光由一点向外散射形成的投影叫做中心投影．中心投影的投影线交于一点，它的实质是一个点光源把一个物体射到一个平面上，这个物体的影子就是它在这个平面上的中心投影．
3．中心投影的性质
（1）中心投影的投影线交于一点；
（2）点光源距离物体越近，投影形成的影子越大．
4．平行投影
我们把在一束平行光线照射下形成的投影叫做平行投影．投影线正对着投影面时，叫做正投影，否则叫做斜投影．
5．平行投影的性质
（1）平行投影的投影线互相平行．
（2）在平行投影之下，与投影面平行的平面图形留下的影子与这个平面图形的形状和大小完全相同．
6．中心投影与平行投影的区别与联系
（1）平行投影包括斜二测画法和三视图．中心投影后的图形与原图形相比虽然改变较多，但直观性强，看起来与人的视觉效果一致，
最像原来的物体．
（2）画实际效果图时，一般用中心投影法，画立体几何中的图形时，一般用平行投影法．。
初中数学什么是平行投影和透视投影平行投影和透视投影是在几何学和图形学中常见的两种投影方法。
它们在视觉和空间表达中扮演着重要的角色。
本文将详细介绍平行投影和透视投影的概念、原理和应用。
一、平行投影平行投影是指将三维物体投影到一个平面上，使得投影结果与物体在空间中的位置和形状保持一致。
它是一种保持平行关系的投影方法，投影线与物体之间始终保持平行。
在平行投影中，物体的大小和形状在投影过程中保持不变。
1. 正交投影正交投影是平行投影的一种特殊形式，投影线与物体之间始终垂直。
在正交投影中，物体在投影面上的投影是等比例的，即保持了物体的形状和大小。
在正交投影中，投影面通常是水平或垂直于物体的某个面。
例如，当我们观察一个长方体时，如果投影面与长方体的底面平行，则投影结果是一个与底面等大的矩形。
如果投影面与长方体的侧面平行，则投影结果是一个与侧面等大的矩形。
通过正交投影，我们可以直观地了解物体在空间中的形状和大小。
2. 斜投影斜投影是指投影线与物体之间不垂直的投影方法。
在斜投影中，物体在投影面上的投影与其在空间中的形状和大小有一定的偏差。
斜投影通常分为等轴投影和斜轴投影两种形式。
等轴投影是指投影线与物体的三个主轴（x、y、z轴）都平行，物体在投影面上的投影保持了物体的形状和大小。
斜轴投影是指投影线与物体的三个主轴不平行，物体在投影面上的投影会发生形状和大小的变化。
在平行投影中，我们可以利用平面几何的知识，如平行关系、相似性等，来解决与投影相关的问题。
平行投影在工程制图、建筑设计、计算机图形学等领域中得到了广泛的应用。
二、透视投影透视投影是指将三维物体投影到一个平面上，使得投影结果在视觉上与物体在空间中的位置和形状保持一致。
透视投影是一种模拟人眼视觉的投影方法，投影结果更符合人眼的观察体验。
1. 透视原理透视投影基于透视原理，即远处的物体看起来较小，近处的物体看起来较大。
透视原理是由人眼的视觉特性决定的。
当我们观察远离我们的物体时，视线与物体之间的角度较小，物体在我们的视野中显得较小。
2018中考数学知识点：平行投影特征
新一轮中考复习备考周期正式开始，中考网为各位初三考生整理了各学科的复习攻略，主要包括中考必考点、中考常考知识点、各科复习方法、考试答题技巧等内容，帮助各位考生梳理知识脉络，理清做题思路，希望各位考生可以在考试中取得优异成绩！下面是《2018中考数学知识点：平行投影特征》，仅供参考！
平行投影特征：
平行投影的投影线是平行的。
①等高的物体垂直于地面放置时，在太阳光下，他们的影子一样长；
②等长的物体平行于地面放置时，他们在太阳光下的影子一样长，且影长等于物体本身的长度；
③两个物体竖直在地面上，两个物体及它们各自的影子及光线构成的两个直角三角形相似，相似三角形对应边成比例。
已知物体影子可以确定光线，同一时刻关线是平行的光线下行成的，过已知物体顶端及影子顶端作直线，过其他物体顶端作此线的平行线，便可求出同一时刻其他物体的影子。
探索形的投影认识平行投影和投影的特点和应用探索形的投影：认识平行投影和投影的特点和应用投影是一种常用的二维几何概念，它在日常生活、工程设计和艺术领域中起着重要的作用。
本文将着重探讨形的投影，即平行投影和投影的特点和应用。
一、平行投影平行投影是指投影线与投影面平行的投影方式。
在平行投影中，物体的形状和大小将被准确地保留在投影面上。
平行投影主要包括正投影和斜投影两种形式。
1. 正投影正投影是指投影线垂直于投影面的投影方式。
在正投影中，被投影物体与其在投影面上的投影一一对应。
这种投影方式常用于建筑设计、技术绘图和工程制图，以确保准确的尺寸和形状。
2. 斜投影斜投影是指投影线与投影面不垂直的投影方式。
在斜投影中，被投影物体的形状和大小会被扭曲，但同时也能提供额外的信息，如物体的高度和深度。
斜投影常用于工程设计和艺术绘画中，以呈现更加逼真和立体的效果。
二、投影的特点投影具有一些独特的特点，这些特点可以帮助我们更好地理解和应用投影的概念。
1. 形状保持性在平行投影中，被投影物体的形状会被准确地保留在投影面上。
这是因为投影线与投影面平行，不存在形状的变形。
这种特点使得投影方便用于工程设计和制图。
2. 距离缩放性在投影过程中，被投影物体的大小会发生变化。
被投影物体离投影面越远，其在投影面上的尺寸就越小。
这一特点使得我们能够通过观察投影尺寸的变化来估计物体之间的距离关系。
3. 深度信息斜投影中，虽然形状可能发生变形，但同时提供了物体的深度信息。
通过分析投影的透视效果，我们能够判断物体的高度和远近关系。
这对于建筑设计和艺术绘画中的立体感非常重要。
三、投影的应用投影在日常生活和各个领域中有着广泛的应用。
以下是几个常见的应用案例：1. 地图制作地图是平行投影的典型应用。
通过将地球表面上的三维地形投影到二维平面上，我们可以实现地理信息的可视化和测量，并轻松找到我们的位置、导航和规划路线。
2. 工程设计在工程设计中，投影常用于制图和图纸的绘制。
平行线与平行投影的原理
平行线在几何学中扮演着重要的角色。
它们之间的性质及应用广泛
存在于各个领域，其中平行投影便是其中的一个经典示例。
本文将深
入探讨平行线与平行投影的原理。
平行线是指在同一个平面上且不相交的直线。
在欧几里德几何中，
平行线具有以下性质：它们永不相交，且其间的距离保持恒定。
这一
性质使得平行线在数学、物理学、工程学等领域中有着广泛的应用。
平行投影则是指在三维空间中，一个物体通过投影到另一个平面上，其投影仍保持原物体间的平行关系。
平行投影在工程制图、建筑设计
等领域中被广泛采用，以确保设计的准确性与稳定性。
平行线与平行投影之间存在着密切的联系。
在平行投影的过程中，
物体上的平行线在投影平面上仍然表现为平行线。
这一性质保证了投
影结果的准确性，同时也简化了在二维平面上的操作。
在几何学中，平行线与平行投影的原理是基础性的概念。
通过深入
理解这一原理，我们可以更好地应用于实际问题的解决中。
平行线的
性质与平行投影的应用将继续在我们的生活与工作中发挥着重要的作用。
