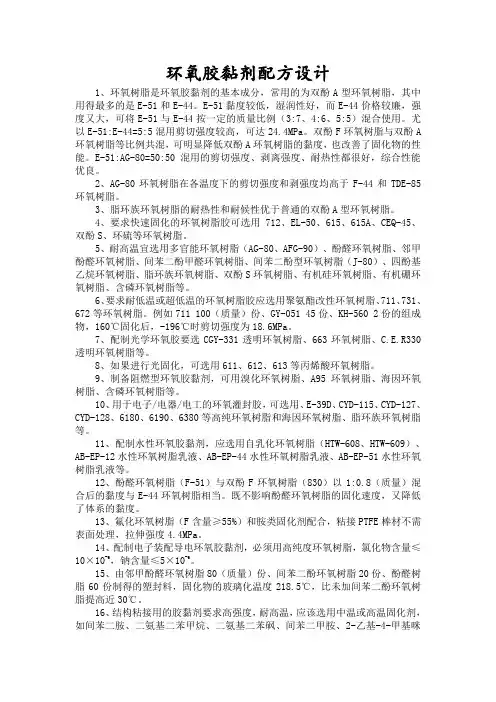

环氧树脂胶水配方和性能
环氧树脂胶水原材料：
环氧树脂E-51、环氧丙基丁基醚（501稀释剂）、650聚酰胺、三（N,N-二甲基氨基）甲基苯酚（DMP-30）、轻质碳酸钙、硅微粉。
环氧树脂胶黏剂的配方：
材料名称配比/质量份材料名称用量/质量份
环氧树脂E-5 29.5 硅微粉17.5
4 650聚酰胺29.5
环氧丙基丁基
醚
2
轻质碳酸钙17.5 三（N,N-二甲基
氨基）甲基苯酚
环氧树脂胶黏剂的制备方法：按配方要求将上述材料加入容器，搅拌混合均匀即可。
环氧树脂胶黏剂的性能：该胶黏剂剥离强度高，粘接性能好。
环氧树脂胶黏剂的应用：主要主要用作金属、塑料、橡胶、玻璃、陶瓷等材料粘接用结构胶黏剂。
3 Scotch-W eld TM Epoxy Adhesive 2216 B/A Product Description 3M?Scotch-Weld?Epoxy Adhesive 2216 B/A is a flexible, two-part, room temperature curing epoxy with high peel and shear strength. Scotch-Weld epoxy adhesive 2216 B/A is identical to 3M?Scotch-Weld?Epoxy Adhesive EC-2216B/A in chemical composition. Scotch-Weld epoxy adhesive EC-2216 B/A has been labeled, packaged, tested, and certified for aircraft and aerospace applications.Scotch-Weld epoxy adhesive 2216 B/A may be used for aircraft and aerospace applications if proper Certificates of Test have been issued and material meets all aircraft manufacturer’s specification requirements. Features ?Excellent for bonding many metals, woods, plastics, rubbers, and masonry products.?Base and Accelerator are contrasting colors. ?Good retention of strength after environmental aging.?Resistant to extreme shock, vibration, and flexing.?Excellent for cryogenic bonding applications. ?The tan NS Adhesive is non-sag for greater bondline control.?The translucent can be injected.?Meets DOD-A-82720. Technical Data August, 2005 Typical Uncured Physical Properties Note:The following technical information and data should be considered representative or typical only and should not be used for specification purposes. Product 3M?Scotch-Weld?Epoxy Adhesive 2216 B/A Gray 2216 B/A Tan NS 2216 B/A Translucent Base Accelerator Base Accelerator Base Accelerator Color:White Gray White T an T ranslucent Amber Base: Modified Modified Modified Modified Modified Modified Epoxy Amine Epoxy Amine Epoxy Amine Net Wt.: (lb/gal) 11.1-11.610.5-11.011.1-11.610.5-11.09.4-9.88.0-8.5Viscosity: (cps) (Approx.)Brookfield RVF 75,000 -40,000 -75,000 -550,000 -11,000 -5,000 -#7 sp. @ 20 rpm 150,00080,000150,000900,00015,0009,000Mix Ratio: (by weight) 5 parts 7 parts 5 parts 7 parts 1 part 1 part Mix Ratio: (by volume) 2 parts 3 parts 2 parts 3 parts 1 part 1 part Work Life: 100 g Mass @ 75°F (24°C) 90 minutes 90 minutes 120 minutes 120 minutes 120 minutes 120 minutes
环氧树脂胶(epoxy resin adhesive)一般是指以环氧树脂为主体所制得的胶粘剂,环氧树脂胶一般还应包括环氧树脂固化剂，否则这个胶就不会固化。 1种类折叠编辑本段 环氧树脂胶又分为软胶和硬胶。 1、环氧树脂软胶: 它是一种液型，双组份、软性自干型软胶，无色、透明、具有弹性，轻度划擦表 面即自行恢复原形。适用于涤纶、纸张、塑料等标牌装饰。 2、环氧树脂硬胶: 它是一种液型，双组份硬性胶，无色、透明，适用于金属标牌同时可制作各种水 晶钮扣、水晶瓶盖、水晶木梳、水晶工艺品等高档装饰品。 2分类折叠编辑本段 环氧树脂的分类目前尚未统一，一般按照强度、耐热等级以及特性分类，环氧树脂的主要品种有16种，包括通用胶、结构胶、耐温胶、耐低温胶、水下，潮湿 面用胶、导电胶、光学胶、点焊胶、环氧树脂胶膜、发泡胶、应变胶、软质材料 粘接胶、密封胶、特种胶、被固化胶、土木建筑胶16种。 对环氧树脂胶黏剂的分类在行业中还有以下几种分法: 1、按其主要组成，分为纯环氧树脂胶黏剂和改型环氧树脂胶黏剂; 2、按其专业用途，分为机械用环氧树脂胶黏剂、建筑用环氧树脂胶黏剂、电子 眼环氧树脂胶黏剂、修补用环氧树脂胶黏剂以及交通用胶、船舶用胶等; 3、按其施工条件，分为常温固化型胶、低温固化型胶和其他固化型胶; 4、按其包装形态，可分为单组分型胶、双组分胶和多组分型胶等; 还有其他的分法，如无溶剂型胶、有溶剂型胶及水基型胶等。但以组分分类应用较多。 3特性折叠编辑本段 1. 基本特性:双组份胶水，需AB混合使用，通用性强，可填充较大的空隙
2. 操作环境:室温固化，室内、室外均可，可手工混胶也可使用AB胶专用设备(如AB胶枪 3. 适用温度一般都在-50至+150度 4. 适用于一般环境，防水、耐油，耐强酸强碱 5. 放置于避免阳光直接照射的阴凉地方，保质期限12个月 1、环氧树脂胶是在环氧树脂的基础上对其特性进行再加工或改性，使其性能参 数等符合特定的要求，通常环氧树脂胶也需要有固化剂搭配才能使用，并且需要混合均匀后才能完全固化，一般环氧树脂胶称为A胶或主剂，固化剂称为B胶或固化剂(硬化剂)。 2、反映环氧树脂胶固化前的主要特性有:颜色、粘度、比重、配比、凝胶时间、可使用时间、固化时间、触变性(止流性)、硬度、表面张力等。 粘度(Viscosity):是指胶体在流动中所产生的内部摩擦阻力，其数值由物质种 类、温度、浓度等因素决定。 凝胶时间:胶水的固化是从液体向固化转化的过程，从胶水开始反应起到胶体趋 向固体时的临界状态的时间为凝胶时间，它由环氧树脂胶的混合量、温度等因素决定。 触变性:该特性是指胶体受外力触动(摇晃、搅拌、振动、超声波等)时，随外力作用由稠变稀，当外界因素停止作用时，胶体又恢复到原来时的稠度的现象。 硬度(Hardness):是指材料对压印、刮痕等外力的抵抗能力。根据试验方法不同 有邵氏(Shore)硬度、布氏(Brinell)硬度、洛氏(Rockwell)硬度、莫氏(Mohs)硬度、巴氏(Barcol)硬度、维氏(Vichers)硬度等。硬度的数值与硬度计类型有关，在常用的硬度计中，邵氏硬度计结构简单，适于生产检验，邵氏硬度计可分 为A型、C型、D型，A型用于测量软质胶体，C和D型用于测量半硬和硬质胶体。 表面张力(Surface tension):液体内部分子的吸引力使表面上的分子处于向内 一种力作用下，这种力使液体尽量缩小其表面积而形成平行于表面的力，称为表面张力。或者说是液体表面相邻两部分间单位长度内的相互牵引力，它是分子力的一种表现。表面张力的单位是N/㎡。表面张力的大小与液体的性质、纯度和 温度有关。 3、反映环氧树脂胶固化后特性的主要特性有:电阻、耐电压、吸水率、抗压强度、拉伸(引张)强度、剪切强度、剥离强度、冲击强度、热变形温度、玻璃化转变温度、内应力、耐化学性、伸长率、收缩系数、导热系数、诱电率、耐候性、耐老 化性等。
环氧树脂的应用配方大全 一、粘合剂 配方一： 6101#环氧树脂100 691#甘油酯20-60铝粉15-20 160℃/2h＋180℃/4h τ＞36.6MPa 配方二：酚醛-环氧胶 酚醛树脂100 聚乙烯醇缩甲乙醛806101#环氧树脂302E4MZ 5 80℃/1h＋130℃/4h 压力0.05MPa τ=23.3-27.8MPa τ50℃=7.2-7.6MPa 配方三：H703胶 618# 100环氧化聚丁二烯树脂20650#聚酰胺20600#双缩水甘油脂10 咪唑（100目）8β-羟基乙二胺8 压力0.07MPa，60℃/4h τ=30MPa τ100℃=19MPa 二、浇铸 在电子电气中，街 髦值缙 考 ⒋笮途 瞪璞福 美疵芊狻⒎莱钡取Ｓ没费跏髦 街 保 胗猛涯＜粒 缂谆 柘鸾骸⒐栌秃蚉VC薄膜等，浇铸过程中要消除气泡，①加热驱赶气泡；②轻口倾注浇铸料；③最佳方法是浇铸好树脂后进行减压脱气泡。 配方一： 6101#环氧树脂100 聚壬二酸酐20纳迪克酸酐50 石英粉（＞270目）200苄基二甲胺0.25 100℃/1h＋120℃/1h ＋150℃/2h＋180℃/4h＋200℃/6h δ抗弯=113.8MPa，δ抗压=194MPa tgδ=8.5×10-3，ε=3.9Ω体积=9.4×1015Ω.cm 配方二： 634#环氧树脂100 铝粉（100-200目）170均苯四甲酸二酐21 顺丁烯二酸酐19 130℃/4h＋160℃/12h＋180℃/12h δ抗冲0.53MPa δ抗压=300MPa 三、玻璃钢 常用于环氧玻璃钢的环氧树脂，有普通双酚A型如681#、6101#、634#，酚醛型环氧树脂644#，脂环族环氧6207#和HY-201聚丁二烯环氧树脂。辅助材料中固化剂常用DTA、间苯二胺、顺丁烯二酸酐、邻苯二甲酸酐、内次甲基四氢邻苯二甲酸酐等，促进剂为三乙醇胺。 配方一： 6109#环氧树脂100苯乙烯5三乙醇胺6三乙烯四胺 4 室温10天，加上130℃6h τ=13MPa δ=298.5MPa δ抗压=300MPa 配方二： 644#酚醛环氧化100 NA酸酐68 二甲基苄胺1.8丙酮100 室温——120℃(40min)——200℃(40分) ——降温——卸模处理150℃/2h＋260℃/1天 配方三： 634#环氧树脂323193＃聚酯28邻苯二甲酸酐8BPO 2苯乙烯30 100。C/2h + 180。C/8h 弯曲强度和反弹能力佳。 四、涂料： 环氧涂料是环氧树脂应用最早的品种，其耐腐蚀性能超过醇酸树脂。目前，其最广泛应用的是环氧粉末涂料和水系涂料。 配方四：环氧呋喃防腐涂料 6101#环氧树脂100 呋喃树脂（2503#）15DBP 20 间苯二胺15 丙酮30-40 长石粉20
环氧树脂胶固化结构的形成及其性质 1、固化结构的形成: a.加成聚合反应形成的固化结构:环氧基与具有活泼氢的化合物(固化剂)按离子加成聚合反应形成固化结构，亲质子试剂攻击环氧基上电子密度低的碳原子，亲电子试剂的质子攻击环氧基上电子密度高的氧原子; ■多元胺类固化剂:多元胺是一类使用最为广泛的固化剂，品种也非常多，以多元伯胺为例，，反应性高的伯胺基首先与环氧基反应生成仲胺基并产生一个羟基，仲胺基同另外的环氧基反应生成叔胺并产生另一个羟基，生成的羟基可以与环氧基反应参与交联结构的形成;多元胺系列固化剂的反应可以用醇、酚来促进; ■多元羧酸及其酸酐:酸酐作为实用的固化剂使用量大，仅次于多元胺。但是多元羧酸因反应速度慢，很少单独用作固化剂，多用于涂料的展色料制造中作为酯化剂。多元羧酸与环氧树脂的固化发生很多反应。首先是多元羧酸的羧基同环氧基反应，以酯键加成，生成羟基，新生成的羟基和环氧树脂中原来带的羟基同环氧基和羧基反应。同环氧基反应生成醚键，同羧基反应缩合形成酯键，同时产生水，水使环氧基开环生成缩水甘油型羧基末端，这些基本反应的重复最终形成由酯键和醚键组成的交联网状固化结构;
■多元硫醇固化剂:多元硫醇作为固化剂很有特色，单独使用时活性差，室温下反应非常慢，但在适当促进剂存在下形成硫离子，固化反应速度就数倍于多元胺系，固化温度越低，这一特色越是发挥得明显。用叔胺做促进剂时，硫醇首先与叔胺反应形成硫醇离子，再与环氧基反应，另一方面叔胺也可以与环氧基反应形成环氧基阴离子，此阴离子同硫醇进行亲核反应; b.离子聚合反应形成的固化结构: ■阴离子聚合:阴离子聚合催化剂充当亲核试剂的作用，常采用强碱性叔胺，叔胺与环氧基反应所生成的鐊阴离子作为引发剂，使环氧基连锁地连结(增长反应)，最后聚合引发末端的烷基或叔胺解离使聚合停止(终止反应); ■阳离子聚合:阳离子聚合物催化剂种类很多，而与环氧树脂相容少，仅有少数路易氏酸适用，但直接与路易氏酸配合环氧树脂，使用期非常短，操作困难，故通常采用路易氏酸和胺(路易氏碱)中和形成稳定的盐(络合物)，络合物在室温下是稳定的，但加热去迅速固化，起潜伏性固化剂的作用; 2、固化结构形成的形态学(morphology):固化结构不是以化学式所表
双酚A型环氧树脂胶粘剂的合成及配制 段国红赵玉英王二兵 ( 太原科技大学化学与生物工程学院，山西太原 030021) 摘要以苯酚与丙酮为原料，以硫酸为催化剂，在助催化剂甲苯的作用下合成了 2，2 －二羟苯基丙烷，即双酚 A。研究了硫酸的滴加速度、助催化剂甲苯的用量、反应温度、反应时间对双酚 A 收率的影响，并得出最佳的反应条件为:硫酸约每 min 13 滴，甲苯与苯酚质量比为1∶ 4，反应时间为 2 h，反应温度为 35℃。收率为 22． 78%。双酚 A 的熔点为154 ～ 158℃。通过对所得产品的红外光谱与双酚 A 的标准红外光谱对比，可以基本证明所合成的产物就是双酚 A。利用所合成的双酚 A 与环氧氯丙烷反应，采用一步法合成路线，制备了双酚 A 型环氧树脂，合成过程中对双酚 A 与环氧氯丙烷的配比、碱的用量和反应温度等因素对其环氧值的影响进行了分析讨论。所制备的环氧树脂的环氧值为 0．475，配制的胶粘剂的室温固化时间为 3 h。在外力作用下，两铝片粘结的固化时间为 2． 0 h，无外力作用时，两铝片粘结的固化时间为 2． 5 h。对玻璃与铜电极进行粘结的室温固化时间为 3． 5 h，玻璃与铝电极粘结的固化时间为3． 5 h。 关键词双酚 A 环氧树脂胶粘剂 环氧树脂胶粘剂又称环氧胶粘剂，简称环氧胶。自 20 世纪 50 年代开始应用以来，发展迅速，已经众所周知，几乎无所不粘，一直受宠不衰，是性能较为全面、应用相对广泛的一类胶粘剂，素有“万能胶”和“大力胶”之美称。 在合成胶粘剂中环氧胶粘剂具有粘结力大、粘结强度高、固化收缩小、电性能优良、尺寸稳定好、抗蠕变性能强、耐化学介质、毒害性很低，无环境污染等优点。对金属、木材、塑料、玻璃、陶瓷、复合材料、混凝土、橡胶、织物等多种材料都具有良好的粘结能力。除了粘结性能之外，还有密封、堵漏、绝缘、防松、防腐粘涂、耐磨、导电、导磁、导热、固定、加固修补、装饰等作用。因此在航空、机械、石油、轻工、水力、化工、冶金、农机、铁路、医疗器械、工艺美术、文物修复、文体用品、日常生活等诸多领域都得到了极为广泛和非常成功的应用［1］。 1 实验部分 1． 1 实验主要试剂 苯酚( 化学纯) ，双酚 A，丙酮，甲苯，苯，98% 硫酸，环氧氯丙烷，氢氧化钠，乙二胺，邻苯二甲酸二丁酯，碳酸钙，酚酞指示剂，试剂均为分析纯。 1． 2 实验设备及仪器 MH － 250 调温型电热套( 北京科伟永兴仪器有限公司) ，XKJ －1 增力电动搅拌器( 姜堰市新康医疗器械有限公司) ，78 －1 磁力加热搅拌器( 苏州威尔实验用品有限公司) ，SGW X －4 显微熔点仪( 上海精密科学仪器有限公司) ，JM628 便携式数字温度计( 天津今明仪器有限公司) ，S． C． 202 型电热恒温干燥箱( 浙江省嘉兴县新胜电热仪器厂制造) ，MB － 104 型傅里叶变换红外光谱仪( 天津港东科技发展股份有限公司) 。 1． 3 双酚 A 的合成［2 ～7］ 将 30 g 苯酚加入三口烧瓶中，用 8 mL 甲苯将其溶解，在不断搅拌下，加入 12 mL 丙酮。当其全部溶解后，温度达到 15℃时，匀速搅拌下，开始逐滴加入浓硫酸 18 mL。保持反应混和物的温度在 35℃。溶液颜色由无色透明转为橘红色，逐渐变粘，搅拌持续2 h。 将上述液体以细流状倾入150 mL 冰水中并充分搅拌，则溶液中出现黄色的小颗粒状物，静置。待溶液充分冷却后经减压过滤，将滤饼用水洗涤至呈中性，压紧抽干，再用滤纸
环氧树脂胶粘剂的常用配方 玻璃钢 常用于环氧玻璃钢的环氧树脂，有普通双酚A型如681#、6101#、634#，酚醛型环氧树脂644#，脂环族环氧6207#和HY-201聚丁二烯环氧树脂。辅助材料中固化剂常用DTA、间苯二胺、顺丁烯二酸酐、邻苯二甲酸酐、内次甲基四氢邻苯二甲酸酐等，促进剂为三乙醇胺。 配方一： 6109#环氧树脂 100 苯乙烯 5 三乙醇胺 6 三乙烯四胺 4 室温10天，加上130℃6h τ=13MPa δ=298.5MPa δ抗压=300MPa 配方二： 644#酚醛环氧化 100 NA酸酐 68 二甲基苄胺 1.8 丙酮 100 室温——120℃(40min)——200℃(40分) ——降温——卸模处理150℃/2h＋260℃/1天 配方三： 634#环氧树脂 32 3193＃聚酯 28 邻苯二甲酸酐 8 BPO 2 苯乙烯 30 100。C/2h + 180。C/8h 弯曲强度和反弹能力佳。 配方一： 618# 100 DTA 8 DBP 20 AL2O3（200目） 100 固化条件：压力（MPa）/温度℃/时间（h）0.05/20℃/24h τ=18MPa 适用金属玻璃和陶瓷粘接。 配方二： 618# 100 二乙基丙胺 8 DBP 20 AL2O3 100 0.05/20℃/48h τ ＞20MPa 用途同上。 配方三：HYJ-6# 618#100 DBP 15 AL2O3 25 2#SiO22-5 四乙烯五胺 12 0.05/20℃/48h AL/玻钢＞20MPa 适用于金属/玻璃钢粘接。 配方四： 618# 100 间苯二胺 18 600#稀释剂10 间苯二酚 10 0.05/20℃/24h τ=17.5MPa τ200℃=5.0MPa 用于耐热接头粘接。 配方五：913# A组：601#环氧 600#稀释剂201#聚酯铝粉和石英粉 B组：BF3乙醚四氢呋喃 A3PO4 A：B=10：1 0.05/15℃/6h τ=19MPa 低温快速固化适用于寒冷地区。 配方六： 四氢呋喃聚醚环氧 5 590#固化剂KH-550 0.2 0.05/30℃/30h τ
校讲义 《水声换能器设计与制作工艺》 实验指导书 水声工程学院 王文芝
目录 1.实验一压电瓷材料主要参数测试 (1) 2.实验二环氧树脂粘结与灌封工艺实验 (4) 3.实验三薄壁圆管换能器的制作 (6) 4.实验四复合棒换能器的制作 (10) 5.实验五聚氨酯橡胶的灌封工艺 (13) 6.实验六薄圆片径向振动换能器的制作 (15) 7.实验七薄长片长度振动换能器的设计与制作 (18) 8.实验八水声换能器电声性能参数测量实验 (20) 9.实验九氯丁橡胶硫化工艺实验 (26) 10.实验十超声应用实验 (27)
实验一、压电瓷材料主要参数测试 一、实验目的：掌握压电瓷材料性能参数的测试方法，了解主要参数的计算方法。 二、实验容： 1.学习实验仪器的使用； 2.用“谐振-反谐振”法测试PZT-4、PZT-5的主要参数； 3.电容电桥测量T C ，δtg ； 4.用NW1232低频频率特性测试仪测量1,,m n m f f f ； 5.用ZJ-3A 型准静态33d 测量仪测量各元件的33d 值。 三、实验仪器： 信号源 GFG ——8250A 一台 毫伏表 DF2175 二台 π型网络转接器 自制 一个 低频频率特性测试仪 NW1232 一台 准静态33d 测量仪 ZJ-3A 一台 电容电桥 一台 四、实验原理：通过“谐振-反谐振”方法，测试压电瓷材料的串联谐振频率s f 、并联谐振频率1s p f f 及等，计算出各主要参数。 实验仪器：
五、仪器连接： 六：实验方法： 1.按图连接好仪器。 2.打开仪器开关，将样品夹到夹持架两顶尖处，注意夹持力要尽量小，以样品不掉下来即可，夹持点应选在样品的中心处。 3.调节输入电压，测量薄圆片和薄长条片材料时，使V=1V ，测量长圆柱试样时，使V=3V 。 4.调节信号频率，按测量参数的需要测出试样的1,,m n m f f f ，测量1,m m f f 时，将转接器开关拨到2T R ，测量n f 时将转接器开关拨到3T R ，注意观察输出电压，当输出电压出现第一个峰值时，此时的信号频率即为m f ，继续调节输入信号频率，当输出电压出现第一个谷值时，此时频率为n f ，当输出电压出现第二个峰值时，此时的输入信号频率为1m f 。 5.用NW1232低频频率特性测试仪测量1,,m n m f f f 时，选扫频方式为“线性”，检波方式为“线性”，调节扫频宽度可观测到频率特性曲线，再将扫频方式改为“手动”，可在相应位置测出1,,m n m f f f 。 6.ZJ-3A 静态33d 测量仪使用方法见附页。 七、实验步骤： 1、用薄圆片试样（PZT-4，PZT-5二种）测试材料的δεσtg k T p ,,,33 2、用薄长方片试样（PZT-4，PZT-5二种）测试材料的3111 31),(,d Y S k E
［应用技术］ 环氧树脂在模具上的应用 一、概况 环氧树脂模具又称树脂模具，它具有制造周期短、成本低、特别适合形状复杂的制品和产品更新换代快速的工业领域；因此，在国外先进国家已得到广泛的应用，特别在汽车制造业、玩具制造业、家电制造业、五金行业和塑料制品等工业系统使用得更为普及。环氧树脂模具按不同的结构和用途，采用各种性能的环氧树脂、固化剂、增韧剂和填料（铁粉、铝粉、硅微粉、重晶石粉等）等配制成模具树脂，同时以玻璃纤维布和碳纤维布作增强材料而制成的。 环氧树脂模具按不同用途和技术要求，能设计出不同的环氧模具树脂配方组份。从国内、外环氧树脂模具实际应用统计，环氧树脂适合于制作以下几种类型的模具，在冷压模具方面有：弯曲模、拉延模、落锤模、铸造模等；在热压模具方面有：塑料注射模、注腊模、吹塑模、吸塑模、泡沫成型模、皮塑制品成型模等。环氧树脂模具的制造特点，是制造简易，快速，成本低；例如一些外形复杂、难成形的金属模具，用环氧树脂制造，采用浇注法或低压成形法，就能一次成形，无需大型精密切削机床，也可不用高级钳工。有些金属模具制造的周期要几个月至半年，采用环氧树脂模具一般只要3～5天就可完成，其成本仅仅是钢模的15～20％左右，而且树脂模具使用寿命很长，磨损了还可以很快修补好，继续使用。因此，环氧树脂模具的制造是一项打破传统机械加工工艺的新技术、新材料和新工艺。环氧树脂模具，在国外都是大型工厂设立的专门研制中心制造的，而在国内仅在于国防工业单位研制了一些，一般工厂企业都缺乏这方面的制造工艺技术和配方，所以在我国环树脂模具的应用、普及和发展的速度很缓慢。今后随着新材料、新技术的发展，环氧树脂应用技术的推广，环氧树脂模具的综合性能和制造技术被广泛了介和认识，环氧树脂复合材料性能的提高，树脂模具的制作工艺和应用工艺的简化，环氧树脂模具必然会得到飞跃的发展，成为新的高效率的低成本的先进模具。 二、环氧树脂模具的种类 1、环氧树脂冷压类型的模具 (1)弯曲模、成形模、拉延模、切口模等。 环氧树脂的复合材科主要用来制造凹凸模，可以浇注成形，也可以低压模压法成形，它可以冲压或拉延0.8毫米钢板2毫米以下的铝板，寿命在万次以上不磨损。对于大型拉延模具，如汽车驾驶室顶盖件，用环氧树脂制造模具显示出更大的优越性，无需大型切削机床。切口模用来制造结构复杂的大型零件，在凹凸模刃口部嵌以钢带。用环氧树脂制造的弯曲成形模具，冲压的另件有吊扇的风叶等，风叶型面尺寸要求很高，因关系到风量和使用效果等，环氧树脂模具固定在l O O吨冲床上冲压成形，冲压次数巳达三十余万次，树脂模具还在使用。 (2)落锤模

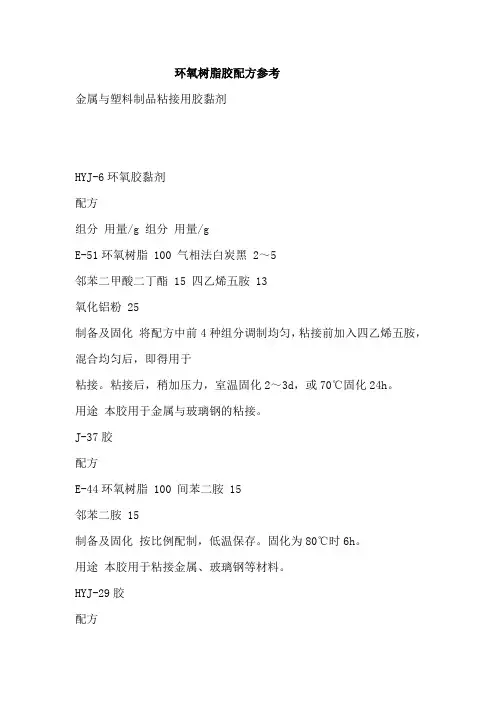

环氧树脂胶配方参考 金属与塑料制品粘接用胶黏剂 HYJ-6环氧胶黏剂 配方 组分用量/g 组分用量/g E-51环氧树脂100 气相法白炭黑2～5 邻苯二甲酸二丁酯15 四乙烯五胺13 氧化铝粉25 制备及固化将配方中前4种组分调制均匀，粘接前加入四乙烯五胺，混合均匀后，即得用于 粘接。粘接后，稍加压力，室温固化2～3d，或70℃固化24h。 用途本胶用于金属与玻璃钢的粘接。 J-37胶 配方 E-44环氧树脂100 间苯二胺15 邻苯二胺15 制备及固化按比例配制，低温保存。固化为80℃时6h。 用途本胶用于粘接金属、玻璃钢等材料。 HYJ-29胶 配方
组分用量/g 组分用量/g E-51环氧树脂100 气相法白炭黑2～5 液体羧基丁腈橡胶16 2-乙基-4-甲基咪唑8 三氧化三铝粉25 制备及固化依次称量，混合均匀。固化：70℃下3h。 用途用于粘接金属和玻璃钢。 KH-511胶 配方 组分用量/g 组分用量/g E-51环氧树脂100 间苯二胺11 液体丁腈橡胶-40 18～20 2-乙基-4-甲基咪唑4 制备及固化依次称量，混合均匀。在0.01MPa压力、120℃下固化3h。用途用于各种金属、玻璃钢、陶瓷、热固性塑料等的粘接，强度较高，中等温度固化，使用 工艺简便，可在-60～+150℃下长期使用。 KH-512胶 配方 组分用量/g 组分用量/g E-51环氧树脂100 647酸酐80 液体丁腈20 2-乙基-4-甲基咪唑2 制备及固化依次称量，混合均匀。固化：120℃下3～4h。 用途用于铝与玻璃钢、金属与硬质塑料等粘接。该胶粘接性能好，
在-60～150℃下使用。 SW-2胶 配方 组分用量/g 组分用量/g A、E-51环氧树脂2.0 苯酚-甲醛-四乙烯五胺0.9 聚醚N330 0.4 C、偶联剂KH-550 石英粉0.6 A：B：C=3：1：0.1 DMP-30 0.1 制备及固化按用量分别配制A、B、C三组分，混合均匀即可。适用期：20℃，10g量，10min 。固化：接触压力，常温下2～4h。 用途本胶为常温快速固化胶，在-60～+60℃下使用，用于铝、钢、铜等金属材料及玻璃钢等 的粘接。 粉末环氧黏合剂 配方 组分用量/g 组分用量/g E-42环氧树脂100 铁粉100 双氰胺7 制备及固化先将双氰胺和铁粉混合均匀，再加到低熔点E-42环氧树脂中，制成粉状（或棒 状）环氧黏合剂。
环氧树脂胶粘剂主要品种概览 一、 SMT贴片胶 为高温固化单组份环氧树脂型SMT贴片专用胶粘剂，产品固化前有较好的触变性和储存稳定性，无沉淀分离现象。使用方便，固化时间短，粘接强度高，掉片率低，绝缘性能优良，广泛应用于各类电子行业贴片粘接、贴片。181型号适用于移针点胶、182型号适用于网版 印刷。 使用方法：将胶从冰箱拿出，放在室温与外界平衡1～2小时；采用刮胶或点胶工艺，将胶涂在已洁净的印刷线路表面，若用于粘接需要将两个被粘物均涂上该胶；升温加热固化； 用毕应及时盖好盖，并放入冰箱5℃下保存。 储存保管：自生产之日起于5℃下贮存，有效期为6个月。超过贮存期，若粘度合适，仍可使用。本品为非危险品，按非危险品储存及运输。 二、邦定胶 1、热胶。为高温固化单组份环氧胶粘剂，具有储存稳定，粘接强度高，电性能良好，使用方便，固化时不流趟，适用性强等特点，可适用于金属、线圈及电子元器件的邦定粘接、密封。使用方法：将胶从冰箱拿出，放在室温与外界平衡1～2小时；将胶点在已预热到110℃基板上，也可不预热使用，若胶的粘度较高可先将胶预热40-50℃后点胶；升温加热固化； 用毕应及时盖好盖，并放入冰箱保存。 2、冷胶。是单组分环氧树脂黑胶, 主要用于IC等的封装。使用时需调入稀释剂，在室温时仍具有高触变性，硬化后表面成型好、PD-9988光亮发黑，PD-9989为暗光型，具有优秀的粘接强度、电气特性和防潮性，对IC和帮定的铝线具有优秀的保护性。适用于游戏机、计算器、电子表、音乐卡、电子玩具等，IC的保护、固定。使用方法：将胶从冰箱拿出，放在室温与外界平衡1～2小时；配胶时需添加稀释剂，也可不稀释直接使用，添加稀释剂视封存胶的高度，范围控制在15～25%搅拌均匀后滴胶；然后进烘箱100～115℃烘烤60～90分钟固化，烘箱温度不可太低或太高；滴胶工具可用油壶、滴胶机、毛笔等，用毕应及 时盖好盖，并放回冰箱保存。 三、常温固化耐高温电子灌封胶 以进口环氧树脂为主剂，配以改性芳香胺为固化剂制作而成。显著特点是常温固化可耐200℃左右的高温。特别适用于彩电高压包、高电流变压器、电磁炉底板、滤波器、微型电机、线缆接头等专用灌封胶。具有浇注流畅，固化速度快，耐热性能好，固化后产品表面光 度高，具有良好的电性能与粘接强度。 应用工艺：环氧树脂A:固化剂 B=1:0.4，A/B两组份按配比加入，并充分搅拌均匀后灌 注或粘接，48小时达到最大强度。 质量指标：可耐高温200±30℃；可耐低温≥-50℃；剪切强度≥12.8Mpa；抗拉强度≥12.2Mpa；耐击穿电压≥23KV/mm；介电常数2-5Hz/s；表面电阻≥1.0×1014Ω；邵氏硬度≥78；常温固化时间8-10hr；阻燃性FVO级。
树脂玻璃钢胶料配方实例打底料（底漆）配方实例 〔使用条件〕使用温度底于 环氧玻璃钢胶料配方实例
环氧酚醛玻璃钢胶料配方实例 环氧呋喃玻璃钢胶料配方实例 环氧煤焦油玻璃钢胶料配方实例
酚醛玻璃钢胶料配方实例 聚酯玻璃钢胶料配方实例
〔树脂玻璃钢胶料的制备〕 1.环氧酚醛树脂的配制：按比例将称好的两种树脂放入干净容器中，边搅拌，边混合，加热升温至30~40℃后，然后冷却至室温待用；如粘度大可加一定量稀释剂混匀后，加盖贮存。因酚醛树脂对环氧树脂起固化作用，故合树脂应在8小时内用完。 2.环氧呋喃树脂的配制：基本与1相同，加热升温可控制在50~70℃左右。 3.环氧煤焦油树脂的配制：在环氧树脂溶液中（含适量稀释剂二甲苯）将脱水煤焦油加入搅匀即可。温度控制在右。煤焦油在110~150℃下脱水，并用100目筛滤去杂质冷却后使用。 4.胶料的配制：取一定数量的单一树脂或改性树脂，加入稀释剂进行稀释，搅拌均匀后再加入一定数量的增韧加入填料，进行搅拌，在使用前加入固化剂。如配料环境温度较低，也可先加固化剂，后加填料。 配制玻璃钢打底料时，可在未加入固化剂前再加一些稀释剂；配制腻子时，则在加入填料（填料数量约为树脂倍）；配制面层料时则应少加或不加填料。需做彩色面层时，再在面层料中加入一定量的无机染料。 树脂和固化剂的作用是放热反应，体量过大不易散热。因此，胶液切不要大量配制，每次以1千克右左树脂为随用，在初凝期（一般为30~45分钟）内用完。固化剂要逐步倾入，不断搅拌，如发现胶液温度过高，可将配入冷水中冷却，防止局部过热固化。 〔固化剂和增韧剂的制备〕 （1）乙二胺胺丙酮溶液的制备：先在玻璃瓶中加入丙酮1份，然后将玻璃瓶放入冷水浴里，边搅拌边慢慢加入份，控制反应温度不超过50℃，搅拌均匀后冷却至室温，放入耐腐容器中备用，一般七天内用完。 （2）硫酸乙酯的制备：将无水乙醇放在容器中，边搅拌边缓慢加入硫酸，在冷水浴中，控制应反温度不超过5断搅拌冷至室温。置于耐腐密闭容器中，8小时后方可使用，并在七天内用完。 （3）桐油钙松香的制备：桐油钙松香的重量配比为：钙松香∶二氧化锰∶生桐油∶氧化铅=300∶4~8∶1∶000∶制备钙松香。将松香（100份）加热熔化后，均匀撒入氧化钙（8份）充分搅拌并继续加热至250℃，保持15分其冷却后敲碎备用。然后把生桐油加热至200℃，加入二氧化锰与氧化铅，加热搅拌，在15分钟内把温度升至保持7分钟后加入钙松香，进行急速搅拌3分钟，当完全熔化后能拉出1米长丝即可，冷却后使用。
单组分环氧树脂胶粘剂的研究现状 环氧树脂对各种金属材料、非金属材料、热固性高分子材料等具有优良的粘接性，适应性强，不含挥发性溶剂，不需加压即可固化，且固化收缩率低，耐环境性好，在许多领域得到广泛应用。通常环氧树脂胶粘剂是以主剂和固化剂分开的双组分包装形式提供应用。在环氧树脂中配合固化
剂，会立刻开始反应，随时间推移粘度上升，经过适用期达到不能使用为止。但是双组分混合给使用带来不方便，有以下缺点：增加了包装和贮运的麻烦；双组分胶粘剂使用时，混合比例的准确性和均一性将影响粘接强度；在树脂和固化剂混合后使用时间短。胶粘剂中固化剂种类不同其使用期不同，如脂肪胺类为数十分钟，叔胺或芳香胺类为几小时，酸酐类为一天至数天，不能长期存放；配置的胶液若不能及时用完会造成浪费。由于粘度随时间上升，改变了操作工艺性，不能用于自动粘接。而单组分胶粘剂避免了上述缺点，它可以使胶接
工艺简化，并适于自动化操作。将固化剂和环氧树脂混合起来配制单组分胶粘剂，主要是依靠固化剂的化学结构或者是采用某种技术手段把固化剂对环氧树脂的开环活化暂时冻结起来，然后在热、光、机械力或化学作用下使固化剂活性被激发，进而使环氧树脂迅速固化。目前国内外市场出售的单组分环氧树脂胶粘剂几乎都是采用潜伏性固化剂或自固化性环氧树脂，产品的形态有液态、糊状、粉末状和膜状。具有实用价值的单组分环氧胶粘剂主要有以下几种：湿气固化型；微胶囊包覆型：将固化剂封人微胶囊内，与环氧树脂混合后
不会发生固化反应。成膜物质有明胶、乙烯基纤维素、聚乙烯醇缩醛等。胶囊靠加热或加压而破裂，固化剂和环氧树脂便发生反应；潜伏性固化剂型：使用在规定温度以上才能被活化发生反应的热反应性固化剂，包括中温固化型及高温快固化型；阳离子光固化型。 1 单组分环氧胶粘剂的研究进展 1 1湿气固化型
环氧树脂简介 环氧树脂是一种分子内含有两个或两个以上的环氧基，并以脂肪族、脂环族或芳香碳键为骨架并能通过环氧基团反应形成热固性树脂的低聚物。它具有良好的粘接性、电绝缘性、低收缩性、化学稳定性、耐高低温性、耐磨性等优异性能。环氧树脂通常作为胶粘剂、涂料和复合材料等的树脂基体,广泛应用于建筑、机械、电子电气、航空航天等领域。全球各品种占环氧树脂总量的比例顺次为:双酚A型环氧树脂、阻燃溴化环氧树脂、酚醛型环氧树脂、脂环族环氧树脂等。固化后的环氧树脂具有良好的物理化学性能，它对金属和非金属材料的表面具有优异的粘接强度，介电性能良好，变定收缩率小，制品尺寸稳定性好，硬度高，柔韧性较好，对碱及大部分溶剂稳定，因而广泛应用于国防、国民经济各部门，作浇注、浸渍、层压料、粘接剂、涂料等用途。 环氧树脂使用时必须加入固化剂，优良的固化剂能赋予环氧树脂固化产物具有优异性能，通过固化反应，使环氧树脂生成立体网状结构的产物，成为具有真正使用价值的环氧树脂材料。开发新型固化剂远比开发新型环氧树脂更为重要。 1环氧固化剂的分类 （1) 按酸碱性质分为碱性和酸性两类 碱性固化剂:包括脂肪二胺、多胺、芳香族多胺、双氰双胺、咪唑类、改性胺类。 酸性固化剂:包括有机酸酐、三氟化硼及其络合物。 （2) 按固化机理分为加成型和催化型 加成型固化剂:包括脂肪胺类、芳香族、脂肪环类、改性胺类、酸酐类、低分子聚酰胺和潜伏性胺; 催化型固化剂:包括三级胺类和咪唑类。 （3) 根据多元分类法分为显在型和潜伏型 显在型固化剂：芳香胺、脂环胺、聚酰胺、酸酐、酚醛、聚硫醇及催化型; 潜伏型固化剂：双氰胺、有机酸酰肼及酮亚胺微胶囊。 2固化剂改性研究 目前，有关环氧树脂固化剂的研究内容主要是改善环氧树脂的脆性、耐温性、耐候性、固化速度等方面的缺陷，提高其性能。固化剂改性的主要方法是通过化学反应在原有固化剂结构中引入新的官能团或特殊结构以及合成新的固化剂品种。 （1）多元胺类固化剂改性研究
环氧树脂结构胶的种类及特点 环氧树脂结构胶粘剂作为结构胶中*主要也是*可靠的产品，随着建筑安全要求的提高重要性越来越为人所知。 航天飞船的座舱、地板、天线、太阳能电池、仪器舱等重要部位，必须在承受超强高、低温变化和强冲击力的巨大考验后依然紧紧粘连在一起，而要实现这一要求，必须使用性能极好的结构胶粘剂，环氧树脂胶则被公认为*也是主导使用的结构胶粘剂。 环氧树脂结构胶粘剂在结构件的连接上比传统的铆接、螺接、焊接具有更大的优越性。大约是在20世纪40年代才开始使用合成胶粘剂胶接受力结构件，由于当时的现代工业，特别是航空和其他军事工业发展的需要，合成高分子工业正处在新兴时期，使得结构胶粘剂得到迅速发展。环氧结构胶粘剂则是其中一个十分重要的品种。 目前国内外对结构胶粘剂的定义、分类和评价标准还没有公认的一致意见，各行业的看法也不尽相同。美国航空结构胶粘剂标准MMM-A-132按不同马赫数的飞行速度对耐热性的要求，将结构胶粘剂分为四种类型，并对其剪切、疲劳、蠕变、老化、T型剥离等强度指标做了具体规定。I型对应的飞行速度为1马赫数以下，规定了室温和82℃的强度指标；Ⅱ型对应的是1～2马赫数，规定了室温及149℃的强度指标；Ⅲ、Ⅳ型对应的是2马赫数以上至3马赫数左右，规定了室温、149℃和260℃的强度指标。后三种类型是超音速飞机用的耐高温结构胶粘剂。 按强度来分结构胶又分为三级，规定如下： ①一级用于主受力结构的胶接，为结构胶粘剂； ②二级用于次受力结构的胶接，为准结构胶粘剂； ③三级对剥离强度没有要求，应属于非结构胶粘剂 我国对结构胶粘剂的定义和分类还没有国家标准，通常根据胶接对象受力情况和胶接强度把结构胶粘剂分为高强度、高韧性和中等强度、中等韧性两类：主受力
胶匠JOJON环氧树脂胶 N-608 产品特点 ●本品为具柔软性的环氧树脂胶，俗称假水胶、仿真水胶，流动性好、消泡性能好； ●可常温或中温固化，固化速度适中； ●固化物柔软性佳，透明度佳，表面平整、光亮，无气泡，附着力强； ●固化物具有良好的耐溶剂性、韧性及耐黄变性能。 适用范围 ●适用于工艺品、人造花、人造植物及玻璃插花艺术品等产品的灌注； ●其它产品的透明软质灌注； 外观及物性 型号 608A 608B 颜色透明液体透明液体 比重25℃ 1.02g/㎝3 0.91g/㎝3 粘度25℃ 4500-5000cps 40-52cps 保存期限25℃ 6个月 6个月 使用方法 配比： A：B = 2：1（重量比） 可使用时间：25℃×90分钟（100g混合量） 固化条件：常温18-20小时或者80℃×2小时 ●要灌注的工艺品需要除潮，保持干燥、清洁； ●按配比取量，且称量准确，请切记配比是重量比而非体积比，A、B剂混合后需充分搅拌均匀，以避免固化不完全； ●混合后的胶需要进行抽真空脱泡处理，以使搅拌时产生的气泡破除； ●搅拌均匀后请及时进行灌胶，并尽量在可使用时间内使用完已混合的胶液；
●固化过程中，请保持环境干净，以免杂质或尘土落入未固化的胶液表面。 注意事项 ●混合在一起的胶量越多，其反应就越快，固化速度也会越快，请注意控制一次配胶的量，因为由于反应加快，其可使用的时间也会缩短； ●可使用时间：是指在25℃条件下，100g混合后的胶液的粘稠度增加一倍的时间，并非可操作时间之后, 胶液绝对不能使用； ●有极少数人长时间接触胶液会产生轻度皮肤过敏，有轻度痒痛，建议使用时戴防护手套，粘到皮肤上请用丙酮或酒精擦去，并使用清洁剂清洗干净； ●在大量使用前，请先小量试用，掌握产品的使用技巧，以免差错。 储存方式 ●本品需在通风、干燥处密封保存，勿让孩童触及。 保质期 ●保质期12个月，过期经试验合格，可继续使用。 包装方式 ●包装规格为每组45kg，其中包含主剂30kg/桶、固化剂15kg/桶。
HBS-3复合材料胶粘剂 配方（份）：618#环氧树脂100，70#酸酐110，环氧丙烷30，BDMA 1。 制法：先将70#酸酐于70℃下烘为均一的液体，冷却后，依次称量，混合均匀即成。25℃下初始粘度为56厘泊，10小时后为100厘泊，24小时后为200厘泊。 可应用于大型缸体的制造。 SY-101胶 配方（份）：E-51环氧树脂100，液体聚硫橡胶20，已二胺10，石英粉50。 制法：熔化已二胺，加入少量E-51环氧树脂，冷却，再加入剩余的E-51环氧树脂，后加入其余组分。 就用于铝材酚醛塑料、皮革等材料的粘接，也可用于紧固螺钉及电器仪表零件的装配与修补。 环氧丁晴胶粘剂 配方（份）：E-44环氧树脂100，乙二铵7，邻苯二甲二丁酯15，丁腈橡胶7，瓷粉30～100。按比例配制。 适用于泡沫塑料、纸、布、胶合板等不耐温材料的粘接。 硫脲/胺缩合物快速胶粘剂 配方（份）：E-44环氧树脂100，620#聚硫橡胶20，磷酸三甲酚酯10，氧化铝粉50，硫脲-四乙烯五胺缩合物20。 制法：先将硫脲3.8克，四乙烯五胺28.4克在三口瓶中于160℃下反应1小时，得到棕红色油状液体，再按上述配方比例配制。 农机2号胶 配方（份）：甲组分：E-44环氧树脂100，邻苯二甲酸二丁酯15，生石灰（160目，6 0℃活化4小时）30。乙组分：三乙烯四胺50，DMP-30 3.14，硫脲反应物18.6，甲组分：乙组分=145 ：20的比例配好。 应用于金属与玻璃、木材、胶木、层压材料的粘接；适用于120℃下的机件、农机、汽车、轮船等零部件粘接修复以及无线电仪表的粘接。粘接黄铜，室温抗拉为336kgf/cm2。 室温固化环氧导电胶 配方（份）：E-44环氧树脂40，银粉60，邻苯二甲酸二丁酯10~20，乙二胺6。制法：先将环氧树脂在水浴中加热熔化，在熔化的树脂中加入二丁酯和银粉，搅拌均匀后加入乙二胺，再搅拌均匀，即可使用。 应用于不同金属的导电粘接，导电密封等。 耐温结构胶 配方（份）：二氨二苯醚多官能团环氧树脂100，液体丁腈橡胶8~10，704#固化剂10，铁粉（300~400目）20。 按比例配制。主要应用于船用铸铁机件的砂眼、空隙、细小裂缝等缺陷的修补，工艺效果好，特别对用焊接或机械类固定方法不能修复的部件更好。
环氧树脂化学成分 主要成份是:酚醛树脂; 酚醛树脂是由苯酚和甲醛在催化剂条件下缩聚、经中和、水洗而制成的树脂，其中以苯酚和甲醛树脂为最重要。也是世界上最早由人工合成的，至今仍很重要的高分子材料。因选用催化剂的不同，可分为热固性和热塑性两类。酚醛树脂具有良好的耐酸性能、力学性能、耐热性能，广泛应用于防腐蚀工程、胶粘剂、阻燃材料、砂轮片制造等行业。 NL固化剂是酚醛树脂呋喃树脂的高效低毒固化剂。NL固化剂毒性低，基本无刺激味，树脂固化后强度高、耐蚀性好，使用用量少，操作方便，贮存期长。本品适用于热固性酚醛树脂及呋喃树脂的常温固化。用来配制酚醛树脂及呋喃胶泥；玻璃钢制品；制笔、制刷、竹木等制品的粘合；也可用作铸造树脂的室温固化剂。质量指标外观暗灰色液体相对密度（20℃）1.16±0.01粘度(涂-4,25℃)秒20－30 总酸度(以H2SO4计)% 18±2 游离酸(以H2SO4计)% 3－5 贮存期一年以上（密闭存放）应用对酚醛树脂或呋喃树脂，NL固化剂的用量范围一般为5－12％。环境温度20℃时，2130酚醛树脂的NL固化剂用量为8％左右，NL固化剂用量可随温度调整。参考配方酚醛树脂酒精NL固化剂石英粉酚醛胶泥100 0－5 6－10 150－200玻璃钢腻子100 0－5 6－10 120－200玻璃钢面料100 10 8－15 10－1520℃时NL用量为8％，1小时左右初凝，使用期30分钟左右配方注意：酚醛树脂或呋喃树脂用NL固化剂来固化时，对填料的要求较高，要求填料的耐酸性达到规范的要求。劣质填料含有碳酸钙等会与酸性固化剂反应产生气泡，影响制品质量，并可能造成树脂不固化。包装及贮运10Kg、25Kg塑料桶装。室温密闭储存。可长期贮存，超过一年复测合格可继续使用。
