同步积分器的研究及主要参数测量

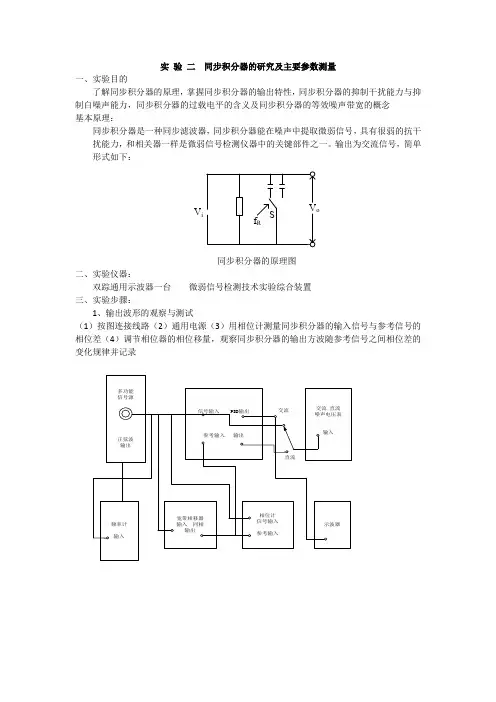

实验二同步积分器的研究及主要参数测量
一、实验目的
了解同步积分器的原理，掌握同步积分器的输出特性，同步积分器的抑制干扰能力与抑制白噪声能力，同步积分器的过载电平的含义及同步积分器的等效噪声带宽的概念
基本原理：
同步积分器是一种同步滤波器，同步积分器能在噪声中提取微弱信号，具有很弱的抗干扰能力，和相关器一样是微弱信号检测仪器中的关键部件之一。

输出为交流信号，简单形式如下：
V i
同步积分器的原理图
二、实验仪器：
双踪通用示波器一台微弱信号检测技术实验综合装置
三、实验步骤：
1、输出波形的观察与测试
（1）按图连接线路（2）通用电源（3）用相位计测量同步积分器的输入信号与参考信号的相位差（4）调节相位器的相位移量，观察同步积分器的输出方波随参考信号之间相位差的变化规律并记录
u s u s u s u s
u R u R
o
u R
o
=
ϕ0
90
=
ϕ0
180
=
ϕ0
270
=
ϕ
2、谐波响应的观察与测量
改变置分频数n，测量对应的n次谐波响应，用电压表测出输出响应
u s
o
u s
o
u s
o
u R
o
u R
o o
n=1 n=2 n=3
五、实验结论
（1）同步积分器输出为一个与参考信号同频的方波，方波的幅值为
π
ϕ
πcos
2I
V
o
=
随着相位的不同，幅值也发生变化
（2）同步积分器能够抑制偶此次谐波。

物理实验技术中的积分电路实验要点积分电路是物理学实验中常用的一种电路，它可以用来对输入信号进行积分运算，具有广泛的应用。

在物理实验中，正确地进行积分电路实验非常重要，下面将介绍几个关键的实验要点。

一、实验前准备在进行积分电路实验之前，需要做一些必要的实验前准备工作。

首先，要确认所使用的元件和设备的正确性和完整性，例如电容器、电阻器、运算放大器等。

其次，要合理设计电路图，明确电路连接方式和信号输入输出端口。

最后，对实验仪器进行校准，确保其测量准确性。

二、选取适当的元件在积分电路实验中，选取适当的元件是至关重要的。

首先，要根据实验要求确定所需的电容器和电阻器的数值，以及运算放大器的增益。

一般情况下，选取较大的电容器和电阻器可以增加积分电路的时间常数，使得积分效果更明显。

其次，在选择运算放大器时要考虑其输入阻抗和输出能力，以满足实验要求。

三、电路连接和调试在进行积分电路实验时，正确的电路连接和调试是确保实验顺利进行的关键。

首先，要将电容器和电阻器按照电路图连接正确，不要出现短路或开路等错误连接。

其次，要确保运算放大器的供电电压稳定，并避免电源噪声对实验结果的干扰。

最后，要通过调节运算放大器的增益和偏置电压等参数，使得输出信号符合实验要求。

四、信号输入和测量在积分电路实验中，正确地进行信号输入和测量是实验成功的关键。

首先，要根据实验要求选择适当的输入信号，例如正弦信号、方波信号或脉冲信号等。

其次，在输入信号的幅度选择上应注意不要超过运算放大器的输入范围，以避免信号失真或损坏设备。

最后，要选择合适的测量仪器，如示波器或万用表等，对输出信号进行准确的测量和记录。

五、结果分析和讨论在积分电路实验完成后，要对实验结果进行充分的分析和讨论。

首先，要清楚地理解积分电路的工作原理和特性，分析实验结果与理论预期之间的差异。

其次，要对实验中可能存在的误差和不确定性进行评估，并提出合理的解释。

最后，要将实验结果与其他相关实验进行对比，从而进一步验证积分电路的正确性和可靠性。

同步相量测量算法研究及实现的开题报告一、选题背景及意义随着电力系统的不断发展，对于电能质量的要求越来越高，因此电能质量监测已经成为电力系统中的一个重要环节。

同步相量测量技术是一种较为常见的电能质量监测技术，它能够实时地获取电网中的电压和电流波形数据，并进行相量运算来得到各种电能质量指标，如电压、电流、功率、功率因数等指标，进而判断电网的电能质量状态是否正常。

因此，同步相量测量技术在电力系统中的应用非常广泛。

目前，同步相量测量技术已经成为现代数字电力测量和电能质量监测的主要手段之一。

同步相量测量算法是同步相量测量技术的核心内容，它能够准确地测量电网中的电压和电流波形数据，并准确计算出各种电能质量指标。

因此，同步相量测量算法的研究和实现具有非常重要的意义。

然而，目前同步相量测量算法的研究还存在一些问题，如精度不高、响应速度慢、抗干扰性差等。

因此，如何改进同步相量测量算法，提高其精度、响应速度和抗干扰性，是当前同步相量测量算法研究的热点问题。

二、研究内容本项目拟研究的内容主要包括以下方面：1.同步相量测量算法的理论研究：通过对现有同步相量测量算法的分析和比较，找出其不足之处，并提出改进方案，以提高同步相量测量算法的精度、响应速度和抗干扰性。

2.同步相量测量算法的实现：根据所提出的改进方案，开发相应的同步相量测量算法，并在DSP控制器上实现。

3.性能评估：通过实验对改进后的同步相量测量算法进行性能评估，验证其精度、响应速度和抗干扰性的改善效果。

三、研究方法本项目的研究方法主要包括以下几个方面：1.文献调研：对同步相量测量技术和算法的相关文献进行调研，熟悉同步相量测量技术和算法的理论基础和现状，找出已有的同步相量测量算法的问题和不足。

2.算法优化：针对同步相量测量算法中存在的问题，提出改进方案，并分析其可行性和优越性。

3.算法实现：根据改进后的算法方案，在DSP控制器上实现同步相量测量算法。

4.性能评估：通过实验对改进后的同步相量测量算法进行性能评估，并与原有算法进行比较分析。

同步检测及同步技术并网变换器必须与所连接的电网同步运行。

要实现并网变换器与电网的同步运行，首先必须检测电网电压的频率和相位，并以此来控制变换器，使其与电网电压保持同步。

对系统的正常运行来说，电网电压的相位与幅值是同样重要的。

甚至20-50毫秒的偏角度可能导致严重的生产过程的中断。

目前，应用于分布式电源同步技术最为广泛是锁相环技术，因此，锁相同步技术是并网变换器的一个共性问题，也是并网变换器控制系统的一个最基本的问题，锁相同步电路的性能优劣将直接关系到并网变换器的技术性能和运行稳定性。

因而是必须优先解决的基础性关键技术。

通用并网变换器用的锁相同步电路的接口信号如图1．1所示。

输入Ua、Ub、Uc为电网三相电压信号，作为并网变换器的同步参考信号，若采用单相同步，则只有一路电压信号输入；Fout为与Ua频率相同、零相位时刻相同的方波输出信号，用来反映电网频率和零相位时刻；NFout为Fout的N倍频方波输出信号，用来反映当前时刻的数字相位，相位分辨率为2棚，或者反映电网电压一个周期的N个等间隔的特定相位时刻。

譬如，对于三相测量系统而言，NFout的每个上升沿(或下降沿)代表一个工频周期中的N个等间隔采样点；对于SPWM或SVPWM控制的电压源逆变器而言，NFout的每个上升沿(或下降沿)代表一个调制波信号的周期内每个载波信号的起始点。

同步相位检测要解决的关键问题为：(1)如何正确地检测出电网电压信号的零相位时刻，而不受电网电压扰动的影响；(2)如何产生Ⅳ倍于电网频率的等间隔离散相位信号。

针对这些问题，形成了多种具有不同原理和实现方法的解决方案。

从同步方式来讲，分为单相同步和三相同步；从原理上讲，有单纯的矢量变换法、基于波形过零比较的锁相环和基于矢量变换的锁相环之分；从实现方法上讲，有硬件实现与软件实现之分，还有模拟电路与数字电路之分。

但是，在实现等间隔离散相位信号输出时均采用锁相环原理。

电网基波信息检测电力系统中的基波频率是电力系统运行稳定程度的重要参数，理想的公用电网所提供的电压应该是单一而固定频率以及规定电压幅值的。

thermo u3000部分积分参数释义
thermo U3000是一款高性能热传导实验分析仪器,具有多个积分参数,以下是对其中一些参数的释义:
1. 积分时间(Integration Time):这是一个非常重要的积分参数,表示仪器需要等待被测试样品在热传导实验中完成传导过程。

通常来说,积分时间越短,仪器的精度和稳定性就越好,但同时也会降低实验效率。

在实际应用中,需要根据被测试样品的特性以及实验要求来确定合适的积分时间。

2. 积分温度范围(Integration Temp range):这也是一个重要的积分参数,表示仪器所能够检测到的被测试样品的最高和最低温度范围。

在这个参数范围内,仪器将能够准确地积分样品的热能传导过程,从而提高实验结果的准确性。

3. 温度分辨率(Temperature Resolution):这是仪器对温度的测量精度,反映了仪器对高温和低温的测量能力。

高温度分辨率能够提高实验结果的可靠性,但也会导致仪器的积分时间增加。

4. 积分温度幅度(Integration Temp幅度):这是仪器能够检测的温度范围与测量范围之间的差异,反映了仪器对不同温度范围的测量误差。

低积分温度幅度能够提高实验结果的准确性,但也会导致仪器的积分时间增加。

5. 温度幅度误差(Integration Temp幅度误差):这是仪器对不同温度范围的测量误差的百分比。

这个参数也可以用来衡量仪器的温度分辨率和积分时间。

低温度幅度误差能够提高实验结果的准确性,
但也会导致仪器的积分时间增加。

这些是 Thermo U3000热传导实验分析中常用的一些积分参数,具体参数还需要根据实验要求来确定。

分析同步积分器的频率特性同步积分器是一种常用的控制系统设计方法之一，它能够实现对输入信号的积分运算，并且能够根据频率特性的要求，设计相应的控制电路。

同步积分器的基本原理是将输入信号与一个激励信号进行同步，通过对相位和幅度进行调整，实现对输入信号的积分运算。

在频率特性分析时，我们通常关注的是同步积分器的开环增益和相位特性，通过对这两个参数进行分析和优化，可以得到更好的控制效果。

首先来分析同步积分器的开环增益特性。

理想情况下，同步积分器的开环增益是一个恒定的值。

在实际中，由于电路元件的非线性、温度变化等因素的影响，开环增益可能会有一定的波动。

为了保证同步积分器的稳定性和准确性，我们应该在设计时要尽量降低开环增益的波动。

另外，在设计同步积分器时，我们还需要关注其相位特性。

同步积分器的相位特性对于信号的相位调节至关重要。

通常情况下，我们希望输入信号和激励信号之间的相位差尽可能为零，这样才能实现对输入信号的积分运算。

通过相位特性的分析，我们可以调整电路中的参数，使得相位差尽可能接近零。

在实际应用中，我们往往需要在一定的频率范围内对同步积分器的频率特性进行优化。

一般来说，我们希望同步积分器在低频范围内具有较高的增益，并且在高频范围内能够逐渐下降。

这样可以保证对低频信号的积分效果较好，同时对高频信号进行较好的抑制。

为了实现这样的频率特性，我们可以通过设计滤波电路来控制同步积分器的频率响应。

滤波电路可以通过对信号进行不同的频率分量的衰减，来实现对相应频率信号的增益控制。

常见的滤波电路包括低通滤波器、带通滤波器和带阻滤波器等。

此外，在设计同步积分器的频率特性时，我们还需要注意稳定性和相位裕度等方面的考虑。

同步积分器的稳定性要求开环增益不要太高，以避免系统产生振荡。

相位裕度则考虑了系统对输入信号相位变化的响应能力，一般要求相位裕度大于45度，以保证系统的稳定性。

综上所述，同步积分器的频率特性分析是控制系统设计中的重要环节。

积分器的原理及应用1. 积分器的原理积分器是一种用于计算累积值的装置或电路，它可以对输入信号进行积分运算并输出积分值。

积分的概念来源于微积分中的定积分操作，表示一个函数在一定区间上的累积或总和。

积分器的原理可以通过离散积分和连续积分两种方式来进行描述。

1.1 离散积分器离散积分器是基于采样的离散时间信号进行积分运算的装置。

离散积分器的原理是在每个采样时间间隔内对输入信号的值进行累积。

其中，积分值是采样值的加权和，即每个采样值乘以采样间隔的时间。

1.2 连续积分器连续积分器是基于连续时间信号进行积分运算的电路。

连续积分器的原理是通过放大器和电容器的组合来实现对输入信号的积分。

其中，输入信号经过放大器放大后，会通过电容器进行积分运算，并输出积分值。

2. 积分器的应用积分器在很多领域都有广泛的应用，以下是一些常见的应用场景。

2.1 数字积分器的应用数字积分器广泛应用于数字信号处理中，可以用于测量、控制和数据处理等领域。

例如在数字滤波器中，可以利用积分器来实现低通滤波功能；在图像处理中，可以利用积分器来实现图像的平滑处理。

2.2 模拟积分器的应用模拟积分器常用于电路设计和信号处理中。

在电路设计中，模拟积分器可以用于模拟信号的积分计算，例如用于测量电流、电压的积分；在信号处理中，模拟积分器可以用于信号的积分滤波和频率测量等。

2.3 积分器在控制系统中的应用积分器在控制系统中常用于控制算法的实现。

在PID控制器中，积分器用于对偏差进行积分运算，以消除稳态误差和提高系统的响应性能。

积分器在控制系统中的应用可以实现系统的精确控制和稳定性改善。

2.4 积分器在传感器测量中的应用积分器在传感器测量中也有重要的应用。

例如在位移传感器测量中，可以使用积分器来对位移信号进行积分，以获得速度和加速度等信息；在角度传感器测量中，可以使用积分器来对角速度信号进行积分，以获得角度信息。

3. 总结积分器作为一种计算累积值的装置或电路，在工程领域中有着广泛的应用。

同步计数器实验报告同步计数器实验报告引言：同步计数器是数字电路中常见的一种组合逻辑电路，用于实现二进制计数功能。

在本次实验中，我们将通过搭建一个4位同步计数器的电路，来探索其工作原理和性能特点。

一、实验目的本次实验的主要目的是：1. 理解同步计数器的基本原理；2. 掌握同步计数器的电路搭建方法；3. 分析同步计数器的性能特点。

二、实验器材和原理1. 实验器材：- 逻辑门集成电路（IC）：我们使用74LS74型D触发器芯片；- 连线和电源：用于搭建电路连接和供电。

2. 原理：同步计数器是由多个触发器构成的，每个触发器的输出与下一个触发器的时钟输入相连。

当时钟信号触发时，触发器将根据输入信号的状态进行状态转移。

当所有的触发器都完成状态转移后，计数器的输出就会自动递增。

三、实验步骤1. 搭建电路：根据74LS74芯片的引脚功能，将两个芯片按照级联的方式连接起来。

将两个芯片的VCC引脚连接到正电源，GND引脚连接到地线。

将一个芯片的时钟输入引脚连接到一个外部时钟信号源，同时将该芯片的Q输出引脚连接到另一个芯片的时钟输入引脚。

2. 观察实验现象：接通电源后，我们可以观察到计数器的输出从0000开始递增，直到1111，然后再从0000开始重新计数。

这是因为我们使用的是4位计数器，最大计数为15（二进制1111），当计数达到最大值时，计数器会自动清零并重新开始计数。

四、实验结果与分析通过实验，我们可以得出以下结论：1. 同步计数器能够实现二进制计数功能，且能够自动清零并重新计数；2. 通过增加触发器的数量，我们可以扩展计数器的位数，实现更大范围的计数；3. 同步计数器的计数速度受到外部时钟信号的影响，时钟信号越快，计数速度越快；4. 由于同步计数器是由多个触发器级联构成的，其输出在计数过程中可能会出现一定的延迟，需要注意信号的传输时间。

五、实验总结本次实验通过搭建同步计数器电路，我们深入了解了同步计数器的原理和性能特点。

分析同步积分器的频率特性分析同步积分器的频率特性1、概念人类和高等动物都具备有十分完备的信息积累能力，人们在日常的生活实践中由于经验积累信息的方法也经常被探用。

信息论的研究和发展，使信息积累发展到理论阶段。

从而引导人们设计信息积累的机器从噪声中提取信号。

信息论指出，同步积累是从噪声中提取已知频率的一种有用方法，对于在噪声中提取已知频率的正弦信号或方波信号的方法称为同步积分器，在1965年有R.H.Frater首先提出。

然而，Frater并没有对同步积分器进行定量的理论分析。

也没有对同步积分器的物理概念进行彻底地论述。

同步积分的方法是将信号作多次重复探测，由于噪声的随机性，每次信号受到的畸变不同，信号多次重复,把受到不同畸变的信号互相对比,以判别信号的原形,它利用信号的前后关联性，经多次重复能够有效地积累，而噪声前后不相关，积累效果就差。

经过m次积累后，信噪比可提高m倍，显然，测量次数越多，信噪比改善越明显。

同步积分器是一种同步滤波器。

同步积分器能在噪声中提取微弱信号，具有很强的抗干扰能力，和相关器一样是微弱信号检测仪器中的关键部件之一。

由于它输出为交流信号，因此，在使用上有时比相关器具有更多的优点。

2、原理在微弱信号检测中用同步积分器提取正弦信号或方波信号特别简单，如图1表示的方框原理图就可以用来积累信号。

信号只有两种状态，只需两个积累就够了。

信号的积累是同步开关把信号同步地接到积累器上，同样用同步开关把积累器和负载相连，使信号同步输出。

由于采用积分器来完成积累，因此，把这种同步积累系统称为同步积分器。

图1同步积分器的一种简单形式如图2所示。

开关S 以频率R f 交替地将C 1和C 2接到R ，输出电压O V 是输入电流i I =i VR交替地被RC 1和RC 2积分的结果。

通常我们把激励开关S 的信号称为参考信号，R f 为参考信号的频率。

开关S 一般是电子开关，激励开关的电压波形如图3所示的方波，有关系R f = 12i R R wT π=T R 为开关周期, R w 为开关的角频率。
