齿轮参数齿轮基本参数：1、齿数Z闭式齿轮传动一般转速较高，为了提高传动的平稳性，减小冲击振动，以齿数多一些为好，小一些为好，小齿轮的齿数可取为z1=20~40。
开式（半开式）齿轮传动，由于轮齿主要为磨损失效，为使齿轮不致过小，故小齿轮不亦选用过多的齿数，一般可取z1=17~20。
为使齿轮免于根切，对于α=20o的标准支持圆柱齿轮，应取z1≥17。
Z2=u²z1。
2、压力角αrb=rcosα=1/2mzcosα在两齿轮节圆相切点P处，两齿廓曲线的公法线（即齿廓的受力方向）与两节圆的公切线（即P点处的瞬时运动方向）所夹的锐角称为压力角，也称啮合角。
对单个齿轮即为齿形角。
标准齿轮的压力角一般为20”。
在某些场合也有采用α＝14.5°、15°、22.50°及25°等情况。
3、模数m=p/ π齿轮的分度圆是设计、计算齿轮各部分尺寸的基准，而齿轮分度圆的周长＝πd＝z p模数m是决定齿轮尺寸的一个基本参数。
齿数相同的齿轮模数大，则其尺寸也大。
4、齿顶高系数和顶隙系数—h*a 、C*两齿轮啮合时，总是一个齿轮的齿顶进入另一个齿轮的齿根，为了防止热膨胀顶死和具有储成润滑油的空间，要求齿根高大于齿顶高。
为次引入了齿顶高系数和顶隙系数。
正常齿：h*a =1；C*=0.25 短齿：h*a =0.8；C*=0.3一般的直齿圆柱齿轮,啮合的条件是:模数相等,压力角相等ug设计渐开线齿轮的表达式怎么建立浏览次数：642次悬赏分：0 | 解决时间：2010-6-2 14:44 | 提问者：Q_Q_888最佳答案举一个例子，大部分参数有说明，自己对照一下：[mm]B=20Cn=0.25[mm]D=M*Z//分度圆直径。
[mm]Da=D+2*Ha//齿顶圆直径。
[mm]Db=M*Z*cos(a)//基圆直径。
[mm]Df=D-2*Hf//齿根圆直径。
[mm]Ha=Hm*M//齿顶高。

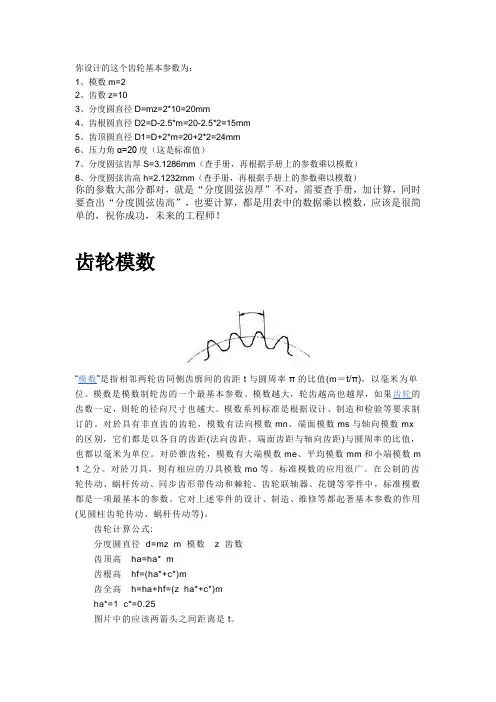

你设计的这个齿轮基本参数为：1、模数m=22、齿数z=103、分度圆直径D=mz=2*10=20mm4、齿根圆直径D2=D-2.5*m=20-2.5*2=15mm5、齿顶圆直径D1=D+2*m=20+2*2=24mm6、压力角α=20度（这是标准值）7、分度圆弦齿厚S=3.1286mm（查手册，再根据手册上的参数乘以模数）8、分度圆弦齿高h=2.1232mm（查手册，再根据手册上的参数乘以模数）你的参数大部分都对，就是“分度圆弦齿厚”不对，需要查手册，加计算，同时要查出“分度圆弦齿高”，也要计算，都是用表中的数据乘以模数，应该是很简单的，祝你成功，未来的工程师！齿轮模数“模数”是指相邻两轮齿同侧齿廓间的齿距t与圆周率π的比值(m＝t/π)，以毫米为单位。
模数是模数制轮齿的一个最基本参数。
模数越大，轮齿越高也越厚，如果齿轮的齿数一定，则轮的径向尺寸也越大。
模数系列标准是根据设计、制造和检验等要求制订的。
对於具有非直齿的齿轮，模数有法向模数mn、端面模数ms与轴向模数mx 的区别，它们都是以各自的齿距(法向齿距、端面齿距与轴向齿距)与圆周率的比值，也都以毫米为单位。
对於锥齿轮，模数有大端模数me、平均模数mm和小端模数m 1之分。
对於刀具，则有相应的刀具模数mo等。
标准模数的应用很广。
在公制的齿轮传动、蜗杆传动、同步齿形带传动和棘轮、齿轮联轴器、花键等零件中，标准模数都是一项最基本的参数。
它对上述零件的设计、制造、维修等都起著基本参数的作用(见圆柱齿轮传动、蜗杆传动等)。
齿轮计算公式:分度圆直径d=mz m 模数z 齿数齿顶高ha=ha* m齿根高hf=(ha*+c*)m齿全高h=ha+hf=(z ha*+c*)mha*=1 c*=0.25图片中的应该两箭头之间距离是t。
【词语】分度圆【英文】reference circle【解释】在齿轮计算中必须规定一个圆作为尺寸计算的基准圆，定义：直径为模数乘以齿数的乘积的圆。
常用齿轮参数计算1. 模数（Module）齿轮的模数是指齿轮齿廓曲线的尺度大小，也是齿轮的基本参数。
模数的计算公式为：模数=齿轮的分度圆直径/齿数2. 齿数（Number of Teeth）齿数是指齿轮上齿的数量，常用的齿数有12、16、20、24、32、36等。
齿数的计算公式为：齿数=圆周长/圆周上每度对应的弧长3. 压力角（Pressure Angle）压力角是齿轮接触线与法线之间的夹角，决定了齿轮的齿廓曲线。
常用的压力角有20度和14.5度两种，一般选择20度为常用齿轮的压力角。
压力角的计算公式为：压力角=tan(-1)(基圆半径/分度圆半径)4. 齿宽（Face Width）齿宽是指齿轮齿廓的宽度，也是齿轮接触线的宽度。
齿宽的计算公式为：齿宽=π×模数5. 齿顶高（Addendum）齿顶高是指齿轮齿顶圆与齿廓的距离，常用的齿顶高为模数的1.25倍。
齿顶高的计算公式为：齿顶高=1.25×模数6. 齿根高（Dedendum）齿根高是指齿轮齿根圆与齿廓的距离，常用的齿根高为模数的1.25倍。
齿根高的计算公式为：齿根高=1.25×模数7. 齿根圆半径（Root Radius）齿根圆半径是指齿轮齿根圆的半径大小，一般取为齿宽的1/2、齿根圆半径的计算公式为：齿根圆半径=齿宽/2以上是常用齿轮参数的计算方法，对于齿轮的设计和选择有着重要的指导意义。
在实际应用中，还需考虑齿轮的强度、传动比、齿轮的重量和制造成本等因素，综合进行综合考虑和优化设计。
齿轮参数的准确计算将为齿轮的性能和使用寿命提供保障。

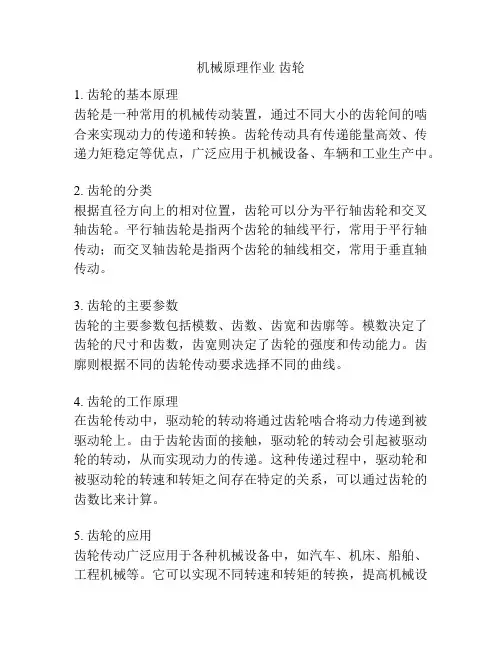

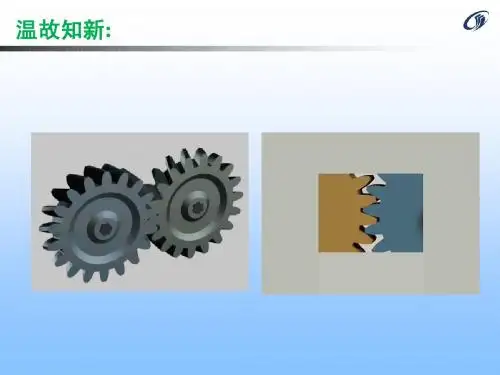

机械原理作业齿轮1. 齿轮的基本原理齿轮是一种常用的机械传动装置，通过不同大小的齿轮间的啮合来实现动力的传递和转换。
齿轮传动具有传递能量高效、传递力矩稳定等优点，广泛应用于机械设备、车辆和工业生产中。
2. 齿轮的分类根据直径方向上的相对位置，齿轮可以分为平行轴齿轮和交叉轴齿轮。
平行轴齿轮是指两个齿轮的轴线平行，常用于平行轴传动；而交叉轴齿轮是指两个齿轮的轴线相交，常用于垂直轴传动。
3. 齿轮的主要参数齿轮的主要参数包括模数、齿数、齿宽和齿廓等。
模数决定了齿轮的尺寸和齿数，齿宽则决定了齿轮的强度和传动能力。
齿廓则根据不同的齿轮传动要求选择不同的曲线。
4. 齿轮的工作原理在齿轮传动中，驱动轮的转动将通过齿轮啮合将动力传递到被驱动轮上。
由于齿轮齿面的接触，驱动轮的转动会引起被驱动轮的转动，从而实现动力的传递。
这种传递过程中，驱动轮和被驱动轮的转速和转矩之间存在特定的关系，可以通过齿轮的齿数比来计算。
5. 齿轮的应用齿轮传动广泛应用于各种机械设备中，如汽车、机床、船舶、工程机械等。
它可以实现不同转速和转矩的转换，提高机械设备的工作效率和性能。
6. 齿轮传动的优缺点齿轮传动具有传动效率高、传动特性稳定、传动精度高等优点。
同时，齿轮传动也存在噪音大、啮合间隙、需润滑等缺点。
因此，在实际应用中需要根据需求综合考虑其优缺点。
7. 齿轮的维护保养为了保证齿轮传动的正常工作，需要进行定期的检查和保养。
主要包括清洁齿轮表面、检查齿轮齿面是否磨损、检查齿轮的润滑情况等。
定期的维护保养可以延长齿轮的使用寿命并保证其传动效果。
8. 齿轮传动的改进为了进一步提高齿轮传动的性能，研究人员在齿轮设计和制造方面进行了许多改进。
如采用先进的材料、精密制造工艺和优化的齿轮结构等，以提高齿轮传动的效率和可靠性。
9. 高精度齿轮的应用高精度齿轮具有传动精度高、传动效率高等优点，被广泛应用于精密机床、航天器械等领域。
高精度齿轮的制造要求更高，需要采用先进的加工技术和测量手段来确保其质量。

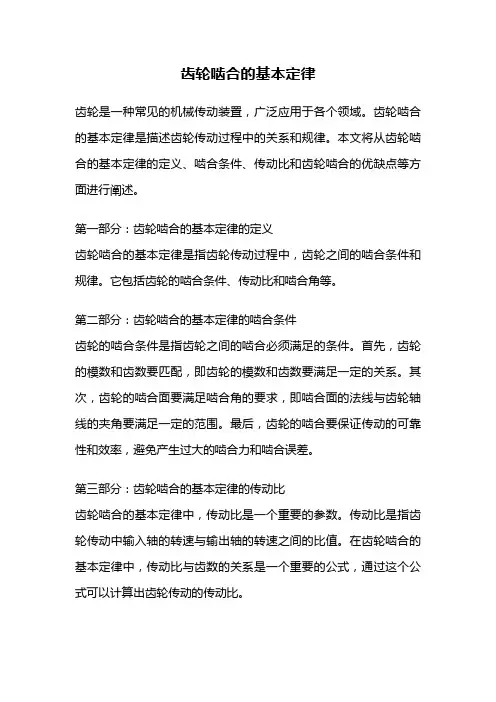

齿轮啮合的基本定律齿轮是一种常见的机械传动装置，广泛应用于各个领域。
齿轮啮合的基本定律是描述齿轮传动过程中的关系和规律。
本文将从齿轮啮合的基本定律的定义、啮合条件、传动比和齿轮啮合的优缺点等方面进行阐述。
第一部分：齿轮啮合的基本定律的定义齿轮啮合的基本定律是指齿轮传动过程中，齿轮之间的啮合条件和规律。
它包括齿轮的啮合条件、传动比和啮合角等。
第二部分：齿轮啮合的基本定律的啮合条件齿轮的啮合条件是指齿轮之间的啮合必须满足的条件。
首先，齿轮的模数和齿数要匹配，即齿轮的模数和齿数要满足一定的关系。
其次，齿轮的啮合面要满足啮合角的要求，即啮合面的法线与齿轮轴线的夹角要满足一定的范围。
最后，齿轮的啮合要保证传动的可靠性和效率，避免产生过大的啮合力和啮合误差。
第三部分：齿轮啮合的基本定律的传动比齿轮啮合的基本定律中，传动比是一个重要的参数。
传动比是指齿轮传动中输入轴的转速与输出轴的转速之间的比值。
在齿轮啮合的基本定律中，传动比与齿数的关系是一个重要的公式，通过这个公式可以计算出齿轮传动的传动比。
第四部分：齿轮啮合的优缺点齿轮啮合作为一种常见的机械传动装置，具有一些优点和缺点。
优点是齿轮传动效率高、传动平稳、传动比范围广、传动功率大等。
缺点是齿轮传动噪声大、容易磨损、加工复杂、对齿轮精度要求高等。
结论：齿轮啮合的基本定律是描述齿轮传动过程中的关系和规律的基本原理。
通过对齿轮的啮合条件、传动比和齿轮啮合的优缺点的阐述，我们可以更好地理解齿轮传动的原理和特点。
在实际应用中，我们需要根据具体情况选择合适的齿轮传动方案，并进行合理的设计和制造，以实现预期的传动效果。
同时，还需要注意齿轮的维护保养，及时检查和更换磨损严重的齿轮，确保齿轮传动的正常运行。
通过不断的研究和改进，可以进一步提高齿轮传动的性能和可靠性，满足各个领域对于机械传动的需求。
齿轮齿条传动过程中是怎么计算的齿轮齿条传动是一种常见的机械传动方式，广泛应用于各种机械装置中。
它通过齿轮齿条的啮合形成传动，将驱动力传递给被传动部分。
在设计和计算齿轮齿条传动时，需要考虑一系列参数和因素，包括齿轮模数、齿数、啮合角、压力角等。
本文将介绍齿轮齿条传动的计算方法和相关参数。
首先需要了解的是一些基本概念和术语：1. 齿轮模数（Module）：齿轮模数是指齿轮齿条传动中齿轮齿数与其分度圆直径的比值。
通常用符号m表示。
模数是确定齿轮尺寸和传动比的重要参数。
2. 齿数（Number of teeth）：齿数是指齿轮上齿的数量。
齿数通常用符号z表示。
3. 锥角（Pressure angle）：指齿轮齿条传动中齿轮齿面上法线与切线之间的夹角。
通常用符号α表示。
4. 圆周速度（Peripheral velocity）：指齿轮齿条传动中两个啮合齿轮分度圆上点的速度。
圆周速度是计算齿轮传动时的重要参数。
5. 啮合角（Pressure angle）：指两个啮合齿轮轴线的夹角。
通常用符号β表示。
1.齿轮模数的选择：根据传动比和工作条件选择合适的齿轮模数。
一般来说，齿轮模数越大，齿轮尺寸越大，传动能力越强。
2.齿轮齿数的确定：根据传动比和齿轮模数计算齿轮齿数。
一般情况下，齿数为整数。
3.齿轮副的选择：根据工作条件和传动要求选择合适的齿轮副类型，如直齿轮副、斜齿轮副、锥齿轮副等。
不同类型的齿轮副具有不同的应用特点和适用范围。
4.齿轮啮合角和压力角的计算：根据齿轮模数、齿数和齿轮副类型计算齿轮的啮合角和压力角。
这两个参数影响着齿轮传动的平稳性和传动效率。
5.齿轮啮合的计算：根据齿轮齿数、模数、啮合角等参数计算齿轮的几何尺寸，包括齿高、齿根径等。
6.齿轮传动的力学计算：根据预定的传动功率、转速和工作条件计算齿轮的传动力学参数，如转矩、齿轮强度等。
7.齿轮传动的动力学计算：根据齿轮的几何参数和运动条件进行动力学计算，包括速度、加速度、振动等。

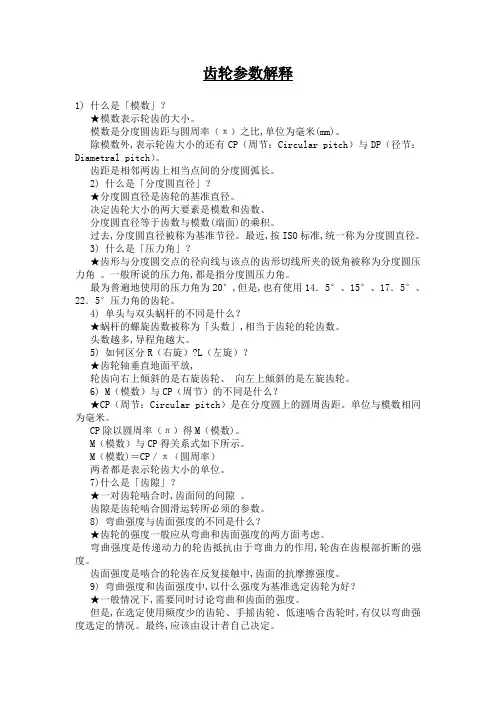

齿轮参数总汇一、齿轮的定义和分类齿轮是一种重要的机械传动元件，广泛应用于各个领域。
它主要由齿片组成，可实现两个或多个轴之间的转动传递。
齿轮根据其不同的特性和用途可以分为多种类型，包括直齿轮、斜齿轮、渐开线齿轮等。
每种类型的齿轮有着不同的参数要求和设计准则。
二、齿轮参数的基本概念1. 齿轮的模数（或分度圆模数）模数表示齿轮齿数与其分度圆直径的比值，常用符号为m。
模数的大小直接影响到齿轮的尺寸和传动性能。
2. 齿轮的齿数齿数是指齿轮上齿的数量，常用符号为z。
齿数的大小决定了齿轮的传动比和工作特性。
3. 齿轮的螺旋角度（斜齿轮）螺旋角度是指斜齿轮齿面与轴线的夹角，常用符号为β。
它影响着齿轮的噪音和传动效率。
4. 齿轮的齿宽齿宽是指齿轮齿面宽度的大小，常用符号为b。
齿宽的选择需考虑到齿轮受力和传动功率等因素。
5. 齿轮的公法线长度公法线长度是指在齿轮传动时两齿轮接触点的轨迹长度。
它与齿轮的模数和齿数有关，对齿轮的接触性能和耐磨性能具有重要影响。
三、不同类型齿轮的参数要求1. 直齿轮直齿轮是最基本的齿轮类型，其参数设计需考虑到齿数、模数、齿宽等因素。
根据具体使用条件和传动性能要求，可选择合适的齿轮材料和热处理工艺。
2. 斜齿轮斜齿轮与直齿轮相比，具有更好的传动性能和噪音特性。
在设计斜齿轮时，需要确定螺旋角度、齿数、齿宽等参数，并进行强度校核和噪声计算。
3. 渐开线齿轮渐开线齿轮是一种常用的高效率齿轮传动形式。
其参数设计主要包括模数、齿数、螺旋角度和齿宽等。
同时，还需考虑到齿轮的啮合性能和运动平稳性。
四、齿轮参数的计算方法齿轮参数的计算涉及到复杂的几何和力学问题，需要依据具体的设计要求和计算方法进行。
常用的计算方法有几何法、强度校核法和噪声计算法等。
结论齿轮参数是齿轮设计的基础，合理选取和优化各个参数对于齿轮传动性能和工作可靠性具有重要影响。
在设计过程中，要充分考虑齿轮的材料、热处理工艺以及传动功率等因素，以确保齿轮能够满足实际工作条件和使用要求。

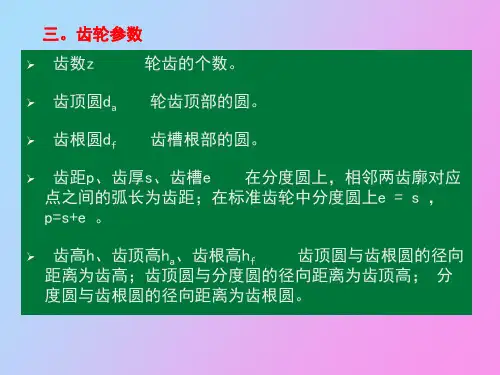

87一基本参数表示；α齿顶圆：轮齿齿顶所对应的圆称为齿顶圆，其直径用d齿根圆：齿轮的齿槽底部所对应的圆称为齿根圆，直径用df表示。
齿厚：任意直径dk的圆周上，轮齿两侧齿廓间的弧长称为该圆上的齿厚，用sk表示；齿槽宽：任意直径dk的圆周上，齿槽两侧齿廓间的弧长称为该圆上的齿槽宽，用ek表示；齿距：相邻两齿同侧齿廓间的弧长称为该圆上的齿距，用表示。
设z 为齿数，则根据齿距定义可，故。
齿轮不同直径的圆周上，比值不同，而且其中还包含无理数;πk也是不等的。
α又由渐开线特性可知，在不同直径的圆周上，齿廓各点的压力角分度圆：为了便于设计、制造及互换，我们把齿轮某一圆周上的比值规定为标准值(整数或较完整的有理数)，并使该圆上的压力角也为标准值，这个圆称为分度圆，其直径以d表示。
表示，我国国家标准规定的标准压力角为20°α压力角：分度圆上的压力角简称为压力角，以模数：分度圆上的齿距p对π的比值称为模数，用m表示，单位为mm，即。
模数是齿轮的主要参数之一，齿轮的主要几何尺寸都与模数成正比，m越大，则p越大，轮齿就越大，轮齿的抗弯能力就越强，所以模数m又是轮齿抗弯能力的标志。
顶隙：顶隙c=c*m是指一对齿轮啮合时，一个齿轮的齿顶圆到另一个齿轮的齿根圆的径向距离。
顶隙有利于润滑油的流动。
表示；α齿顶高：轮齿上介于齿顶圆和分度之间的部分称为齿顶，其径向高度称为齿顶高，用h齿根高：轮齿上介于齿根圆和分度之间的部分称为齿根，其径向高度称为齿根高，用hf 表示标准齿轮：标准齿轮：分度圆上齿厚与齿槽宽相等，且齿顶高和齿根高为标准值的齿轮为标准齿轮。
因此，对于标准齿轮有模数和齿数是齿轮最主要的参数。
在齿数不变的情况下，模数越大则轮齿越大，抗折断的能力越强，当然齿轮轮坯也越大，空间尺寸越大；模数不变的情况下，齿数越大则渐开线越平缓，齿顶圆齿厚、齿根圆齿厚相应地越厚；齿轮计算公式节圆柱上的螺旋角：L d /tan 00⋅=πβ 基圆柱上的螺旋角：n g αββcos sin sin 0⋅= 齿厚中心车角：Z θ/90︒=销子直径：m 728.1dp ⋅=中心距离增加系数：)1cos /(cos )2/)((y b 021-⋅+=ααZ Z标准正齿轮的计算（小齿轮①，大齿轮②）1． 齿轮齿 标准 2． 工齿齿形 直齿 3． 模数 m4． 压力角 c αα=05． 齿数 21,Z Z6． 有效齿深 m 2h e ⋅=7． 全齿深 c m h +=28． 齿顶隙 m 35.0,m 25.0,m 2.0c ⋅⋅⋅=9． 基础节圆直径 m d 0⋅=Z 10． 外径 m )2(d k ⋅+=Z11． 齿底直径 c 2m )2(d r ⋅-⋅-=Z 12． 基础圆直径 0g cos m d αZ ⋅⋅=13． 周节 m t 0⋅=π 14． 法线节距 0e cos m t απ⋅⋅= 15． 圆弧齿厚 2/m S 0⋅=π16． 弦齿厚)2sin(m S 1j Z πZ ⋅⋅⋅= 17． 齿轮油标尺齿高 m m h j +Z⋅-⨯⋅Z =)2cos1()2/(π18． 跨齿数 5.0)180/(0m ⨯⋅=Z αZ19． 跨齿厚 ])5.0([cos 0o m inva m m S Z ⨯-⋅Z ⋅⋅=πα20． 销子直径 m 728.1d ⋅=21． 圆柱测量尺寸d m d m +⋅Z =)cos /cos (0φα （偶数齿）d )]90(cos)cos /cos m [(d 0m +︒⨯⋅=ZφαZ （奇数齿）其中, 00)2cos (1απαφinv m d inv +-⋅Z 22． 齿隙 f ?移位正齿轮计算公式（小齿轮①，大齿轮②）1． 齿轮齿形 转位 2． 工具齿形 直齿3． 模数 m4． 压力角 c αα=05． 齿数 Z6． 有效齿深 m 2h e ⋅=7． 全齿深 c m )]x x (y 2[h 21+⋅⋅-+= 或 c m 2h +⋅= 8． 齿隙 c 9． 转位系数 x10． 中心距离 m y x ⋅+=αα11． 基准节圆直径 m d 0⋅=Z12． 啮合压力角021210b inv )x x (tan 2inv αZ Z αα+++⋅=13． 啮合节圆直径)(x 2d 211b Z Z Z α+⋅⋅=14． 外径 m )x y (2m )2(d 21k ⋅-⋅+⋅+=Z 15． 齿顶圆直径h 2d d 1k r ⋅-=16． 基圆直径 0cos t g m d α⋅⋅Z =17． 周节 m t 0⋅=π 18． 法线节距 00cos m t απ⋅⋅=19． 圆弧齿厚 010tan m x 22mS απ⋅⋅⋅⋅⋅=20． 弦齿厚)tan x 2x 2sin(m S 1111j Z απZ ⋅⋅+⋅⋅⋅=21． 齿轮游标尺齿高2d d )]tan x 22cos(1[2mh 110k 10111j -+⋅⋅+⋅-⋅⋅=Z αZ πZ 22． 跨齿数 5.0180x 1b m 1+⋅=αZ23． 跨齿厚 01m sin m x 2）(S 1α⋅⋅⋅+=标准齿轮的齿厚24． 梢子直径 m 728.1d 1⋅= 25． 圆柱测量尺寸11cos cos 1d m d m +⋅⋅Z =φα （偶数齿）1110)90cos(cos cos 1d m d m +Z ︒⋅⋅⋅Z =φα （奇数齿）1010101i 1tan x 2)inv 2(cos m d inv Z ααZ παZ Φ⋅⋅+-⋅-⋅⋅=标准螺旋齿的计算公式（齿直角方式）（小齿轮①，大齿轮②） 1. 齿轮齿形 标准 2. 齿形基准断面 齿直角 3. 工具齿形 螺旋齿4. 模数 n c m m =5.压力角n 0c ααα==* *6. 齿数 1Z7. 螺旋角方向 0β（左或右）8. 有效齿深 n e m 2h ⋅= 9.全齿深c m 2h n +⋅=10. 正面压力角n1s cos m tan βZ α⋅=11. 中心距离 0n21cos 2m )(βZ Z α⋅⋅+=12. 基准节圆直径n10cos m d βZ ⋅=13. 外径 n 01k m 2d d ⋅+= 14. 齿底圆直径 )c m (2d d n 01r ++=15. 基圆直径gnn 1g cos cos m d 1βαZ ⋅⋅=16. 基圆上的螺旋角 n 0g cos sin sin αββ⋅=17. 导程1001cot d L 1βπ⋅⋅= 18. 周节（齿直角）n n 0m t ⋅=π19. 法线节距（齿直角） n n en cos m t απ⋅⋅= 20. 圆弧齿厚（齿直角） 2m S nn 0⋅=π21. 相当正齿轮齿数101cos βZ Z =22. 弦齿厚)2sin(m S 1v n 1v j 1Z πZ ⋅⋅⋅=23. 齿轮游标尺齿深n 1v n1v 1j m )2cos1(2m h +⋅-⋅⋅=Z πZ24. 跨齿数 5.01801v n m 1+⋅=Z αZ25. 跨齿厚 ]inv )5.0m ([cos m S s 11n n m 1αZ Z πα⋅+-⋅⋅⋅=26. 梢子直径)2(cos 1111n v n v n inv inv m d απφα-Z ⋅+⋅Z ⋅=其中，)(2tan 11Rad inv n v n απαφ-Z ⋅+=27. 圆柱测量尺寸11cos cos 1d m d m +⋅⋅Z =φα （偶数齿）1110)90cos(cos cos 1d m d m +Z ︒⋅⋅⋅Z =φα （奇数齿）10101011tan 2)2(cos Z ⋅⋅+-Z ⋅-⋅⋅Z =ααπαφx inv m d inv i28. 齿隙 f移位螺旋齿的计算公式（齿直角方式）（小齿轮①，大齿轮②）1. 齿轮齿形 移位2. 齿形基准断面 齿直角3. 工具齿形 螺旋齿4. 模数（齿直角） n c m m =5. 压力角（齿直角） 0a a a c n -=6. 齿数 1Z7. 螺旋方向 0β8. 有效齿深 n e m h 2= 9. 全齿深 c m h n +=2 10. 移位系数1n x11. 中心距离 n x ym a a +=12. 正面模数0cos βns m m =13. 正面压力角0cos tan βans m =14. 相当正齿轮齿数311βϑs z z v =15. 齿直角啮齿压力角an v v n n ann a inv z z x x b inv +++=2121tan 216. 基准节圆直径11cos βno m z d =17. 外径n n n nk m x m m z d 101122cos ++=β18. 啮齿节圆直径)(22111z z z a d x b +=19. 基圆直径gnn g a m z d βcos cos 11⋅=20. 基础圆柱上的螺旋角 no g a cos sin sin ββ=21. 圆弧齿厚 n n n on m a x s ⋅⋅+=)tan 22(1π22. 弦齿厚)tan 22sin(11111v on v n v j z a x z m z s ⋅+⋅⋅=π23. 齿轮游标尺齿高2)}tan 22cos(1{21111111o k v o n v n v d d z a x z m z hj -+⋅+-⋅=π24. 跨齿数 5.018011+=v n m z ab z25. 跨齿厚111sin 2n n n m a m x s ⋅⋅+=）（标准螺旋齿轮的齿厚 26. 销子直径近似值=1d27. 圆柱测量尺寸/1111cos cos d a m z d ss m +⋅=φ（偶数齿）/1111190cos cos cos d z a m z d s s m +⋅= φ111111tan 2)2(cos z a x inva z a m z d in n n s n n ⋅+--='πφ注：齿隙f=m 1.25以下 0.025-0.075m 1.25-2.5 0.05-0.10))*25.2((tan 2)2(cos 22111111m r r L z a x inva z a m z d in n n s n n ---⋅+--='πφ。
