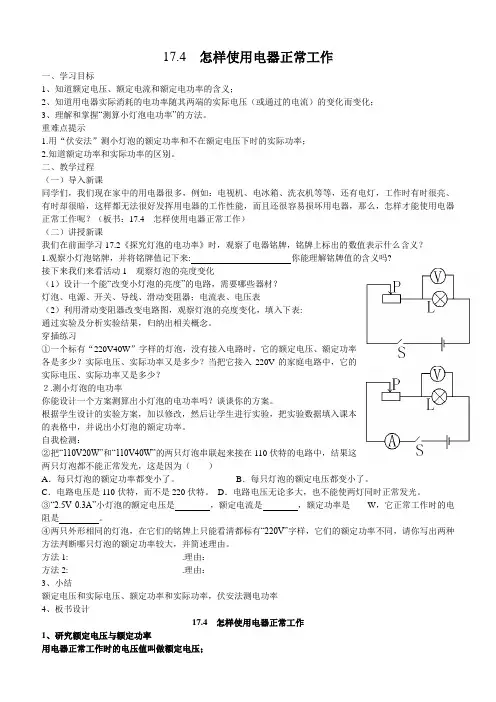

17.4怎样使用电器正常工作
江西黄永清
A..基础巩固
1、电功率是表示电流做功的物理量，电流在时间内所作的功叫电功率，P= =UI；单位是（W），用电器正常工作时的电压叫电压，用电器在额定电压下的功率叫功率。
2．小华发现家里电能表的示数在3h内由变成，则他家在这段时间用电 kW·h，用电器消耗的实际功率是 W．如果电能表标有“220V 2.5(10)A”字样，则电路中 (选填“能”或“不能”)再接入一个额定功率为800W的电饭煲。
3. 某照明灯额定电压是36V，正常发光时灯丝电阻为24Ω，则照明灯的额定电流是＿＿＿＿A．如果电源电压是48V，为使照明灯正常发光，可以在电路中串联一个阻值为＿＿＿＿Ω的电阻．
4.小敏打开家中的电灯，灯泡的亮度决定于它们的（）
A、电灯两端的电压
B、通过电灯的电流
C、实际功率
D、额定功率
5.甲灯额定电压为220V，额定功率为25W，乙灯额定电压为36V，额定功率为25W，当两灯都正常发光时，则（）
A、甲、乙两灯一样亮
B、甲灯亮
C、乙灯亮
D、无法判断
6.标有“36V，15W”的车床用台灯和标有“PZ220—15”的家用电灯都正常工作1h，消耗的电能（）
A、一样多
B、后者多
C、前者多
D、无法判断
7.如图1所示，闭合开关，发现灯泡甲比灯泡乙亮。
在该电路中，关于
电流、电压、电阻和消耗的电功率大小的判断。
正确的是（）
A．I甲=I乙 B．U甲＜U乙C．R甲=R乙D．P甲＜P乙图1
8.某家有标有“PZ220—40”的灯三盏，标有“PZ220—100”的灯2盏，标有“220V150W”的电冰箱一台，若这些用电器同时使用，电路的总功率 w。
总电流 A，若平均每天工作4h，则每月消耗度电。
9.某同学家电度表上标有“220Ｖ 4Ａ”字样，说明他家能同时工作的最大功率是________W，他家最多能让______盏“220Ｖ 100Ｗ”的电灯同时正常发光；若一台“220Ｖ 100Ｗ”电冰箱和一台“220Ｖ 120Ｗ”电视机同时正常工作，
干路中电流为_______安；若电冰箱平均每天工作2小时，1个月按30
天计算，每月它用电_________度．
10.如图2所示的电路，电源电压保持不变，电灯L上标有“6V
1.2W”字样，当开关S1闭合，S2断开时，电灯恰好正常发光，电压表
读数为4V，，则：电源电压为 V、电阻R0的阻值为Ω，当图2
开关S1、S2都闭合时，电阻R0消耗的功率是。
1.有两个照明用灯泡Ａ、Ｂ，观察比较灯泡的灯丝长度与粗细，发现两灯丝的长度相同，A灯丝更粗，则_____的电阻大，_______的额定功率大．把两盏灯并联在照明电路中则灯较暗，把两盏灯串联在220伏特的电路则灯较
亮。
2.如图3所示的电路，闭合开关，观察到灯L l比灯L2亮，由此
你能推断出＿＿＿＿＿＿＿＿；＿＿＿＿＿＿＿＿。
3.将两只额定电压相同的小灯泡L1、L2串联在如图4所示的电
路中，闭合开关后，发现灯L1较亮，灯L2较暗，其原因可能是图3 A．灯L
1额定功率较大
B．灯L2两端电压较大
C．灯L1的电阻较大
D．通过灯L1的电流较大
4.把“220V 100W”和“220V 60W”的两个小灯泡并联在电路中，图4
则它们通过的电流之比；两端电压之比；实际消耗的功率
之比；相同时间内电流所做的功之比为；产生的热量之
比。
5.如图5所示的电路中，灯L标有“3V 0.9W”、滑动变阻器R
上标有“20Ω1A”的字样，电压表量程为0~3V，则灯L正常工作时
的电流为＿＿＿A。
若电源电压为4.5V，为了保证电路中各元件安全工作，图5
滑动变阻器连入电路中的最小阻值是＿＿＿＿Ω。
6.如图6所示电路，电源电压U恒定，当滑动变阻器R1接入电路的
电阻为R时，灯L消耗的功率为P L，要使灯L消耗的功率变为1/4P L，
应使滑动变阻器接入电路的电阻变为（）
A. 2R
B.R/2
C.R+R L
D. 2R+R L 图6
7.将L1为“220V 15W”的灯泡与L2为“220V 100W”的灯泡串联后接入380V的电路，则灯泡L1实际消耗的电功率为 , 灯泡L2实际消耗的电功率为 ,这样接可能出现什么现象：。
8.甲、乙两只普通照明灯泡的铭牌如
图所示，下列说法中正确的是( )
A. 两灯均正常发光时，乙灯消耗的
电能较多
B. 两灯均正常发光时，甲灯的电阻
小于乙灯的电阻
C. 两灯串联在220伏的电路中，甲灯比乙灯亮. 图7
D. 将乙灯接入110伏电路中，它的实际功率为50瓦
9.如图8所示电路中，小灯泡L标有“6V 3W”字样，R2=12Ω，当S1、S2都闭合时，电流表示数为0.8A，这时小灯泡L正常发光，求：
⑴电源电压U；
⑵电阻R1的阻值；
⑶当S1、S2都断开时，小灯泡L消耗的功率。
图8
1.在物理课外兴趣小组活动中，老师要求同学们只能用电压表的“0一3V”量程测量额定电压为3．8V小灯泡的额定功率，所给电源的电压恒为6V，其它器材均符台实验要求。
如图9是同学们设计的四种实验电路图，则能完成实验的电路图是 ( )
图9
2.为改善休闲广场的照明，电力部门要在广场安装一盏规格为“220V 1000W”的碘钨灯，己知电控室的输出电压恒为220V，所需电线总长为400m，所选
用电线的电阻为每米1.65×10-2Ω。
(1)电路中电线的电阻为Ω；
(2)实际电路中，相当于碘钨灯与电阻R串联（如图10），则碘
钨灯工作时，它的实际功率是多少？图10
(3)要减少电路中电线的功率消耗，可采取的措施是（写出一点）。
3.如图11所示，小灯泡L标有“6V 1.5W”字样，R2为阻值未知
的定值电阻器，电源电压为12V保持不变.
（1）若开关S1闭合，S2断开，滑动变阻器R1的滑片在它的中点时，
小灯泡恰能正常发光.求：滑动变阻器R1的最大阻值.
（2）若开关S1闭合，S2断开，滑动变阻器R1的滑片P移到最左端
时，求：小灯泡这时的实际功率.（小灯泡灯丝的电阻视为不变）
（3）若保持滑动变阻器R1的滑片P在左端不动，将开关S1、S2均
闭合，此时电流表的示数为1.25A，求：R2的阻值. 图11
4.2007年3月欧盟峰会通过了一项协议：在2009
年之前，欧洲各国将彻底终结“白炽灯时代”，推广使
用节能灯。
如图16所示，一只“220V 11 W”的节能灯
与一只“220 V 60W”的白炽灯发光效果相当。
(1)兰兰的台灯用的是“220V 60W”的白炽灯，它正
常发光时的电流是多少?
(2)兰兰用一只11W的节能灯取代了台灯上的白炽灯，一年中台灯工作的时间2000h算，可节约多少度电?
(3)兰兰了解到白炽灯的发光效率大约只有8％，图17表示了它工作时的能量转化情况，请计算这只60w的白炽灯一年工作2000h，会白白浪费掉多少电能?
A..基础巩固
1. 快慢单位 w/t 瓦特额定额定
2. 1.2 400 不能
3. 1.5 8
4. C 6. A 7. A
8. 470 2.1 1.88
9. 880 8 1 6
10. 10V 20Ω 5
B.能力提升
1. B A B B
2. 灯L1两端的电压大于灯L2两端的电压；灯L1的电阻大于灯L2的电阻；灯L1的实际功率大于灯L2的实际功率（写出任意两点即可）
3. C
4. 5:3 1:1 5:3 5:3 5:3
5. 0.3 5
6. D
7. 33 50 L1发出强光后烧坏，断开电路
8. C
9. （1）U=6V （2）R1=20Ω（3）P=0.75W
C.智力闯关
1. B
2. （1）6.6Ω（2）774W （3）换用电阻率低的材料做成的导线或使用更粗的同种材料的导线
3. （1）48Ω（2）0.67W （3）16Ω
4. （1）0.27A （2）98度（3）110.4度。
