人行道施工工艺

  • 格式：docx
  • 大小：24.36 KB
  • 文档页数：5

人行道施工工艺

一、概述

人行道施工工艺主要包括准备工作、基础施工、路面施工、附属设施施工和验收五个阶段。本文将对这五个阶段的施工工艺进行详细阐述。

二、准备工作

1. 施工图纸及技术规范

在施工前，首先要熟悉施工图纸，了解人行道的结构、尺寸、材料要求等。同时，要掌握相关技术规范，如《城市道路工程施工及验收规范》等。

2. 施工场地准备

对施工场地进行平整、清理，确保场地内无杂物、障碍物。对场地进行测量，确定人行道的平面位置和高程。

3. 材料准备 根据施工图纸和技术规范，准备相应的人行道材料，如混凝土、砖块、石材、砂浆等。同时，要对材料进行质量检验，确保材料符合要求。

4. 施工人员及设备准备

组织施工队伍，明确各岗位职责。对施工人员进行技术培训，确保施工质量。同时，准备相应的施工设备，如挖掘机、搅拌机、平板振动器等。

三、基础施工

1. 基础处理

对基础进行清理、平整，确保基础坚实、稳定。对软弱地基进行处理，如换填、加固等。

2. 基础垫层施工

根据设计要求，铺设基础垫层。垫层材料可选择碎石、砂等，厚度一般为1015cm。铺设时，要确保垫层材料均匀、密实。

3. 基础混凝土施工 在基础垫层上浇筑混凝土，厚度一般为1520cm。混凝土强度等级应符合设计要求。浇筑时，要确保混凝土均匀、密实。

四、路面施工

1. 路面基层施工

在基础混凝土上铺设路面基层，基层材料可选择混凝土、沥青等。基层厚度一般为510cm。铺设时，要确保基层材料均匀、密实。

2. 路面面层施工

在基层上铺设路面面层，面层材料可选择混凝土、砖块、石材等。面层厚度一般为35cm。铺设时，要确保面层材料平整、美观。

3. 路面排水施工

在路面施工过程中，要考虑排水问题。根据设计要求，设置排水井、排水沟等设施。排水井间距一般为2030m，排水沟宽度一般为2030cm。

五、附属设施施工

1. 人行道缘石施工 在人行道两侧设置缘石，缘石材料可选择混凝土、砖块、石材等。缘石高度一般为1520cm，宽度一般为1015cm。铺设时，要确保缘石平整、稳固。

2. 人行道绿化施工

在人行道两侧进行绿化，种植花草、树木等。绿化施工要遵循景观设计要求，确保绿化效果。

3. 人行道照明施工

在人行道上设置照明设施，如路灯、庭院灯等。照明施工要确保照明设施安全、美观。

六、验收

1. 施工质量验收

在施工过程中，要对各阶段施工质量进行验收。验收内容包括：材料质量、施工工艺、施工质量等。

2. 竣工验收

施工完成后，进行竣工验收。验收内容包括：人行道结构、尺寸、材料、绿化、照明等。

3. 验收合格后，办理验收手续，交付使用。 总结：

人行道施工工艺涉及多个阶段和环节，施工过程中要严格遵循技术规范和标准，确保施工质量。通过以上详细阐述，相信您对人行道施工工艺有了更全面的了解。在实际施工过程中，要根据具体项目特点，灵活运用施工工艺，为我国城市基础设施建设贡献力量。

合集下载

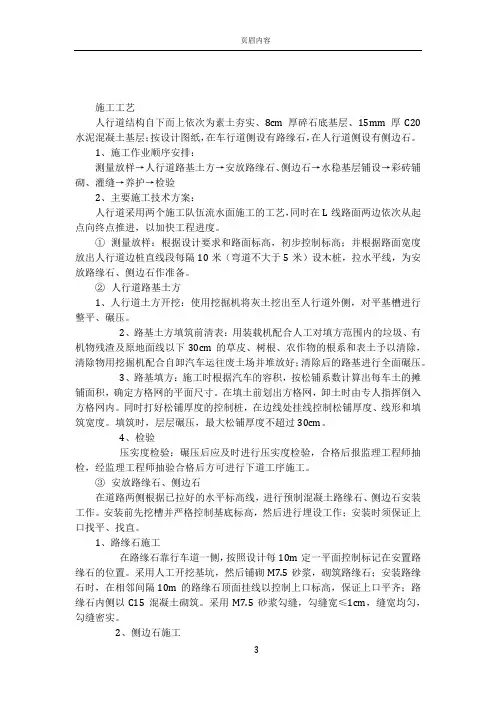

人行道整形施工工艺

人行道整形施工工艺

页眉内容

3

施工工艺

人行道结构自下而上依次为素土夯实、8cm厚碎石底基层、15mm厚C20水泥混凝土基层；按设计图纸，在车行道侧设有路缘石，在人行道侧设有侧边石。

1、施工作业顺序安排：

测量放样→人行道路基土方→安放路缘石、侧边石→水稳基层铺设→彩砖铺砌、灌缝→养护→检验

2、主要施工技术方案：

人行道采用两个施工队伍流水面施工的工艺，同时在L线路面两边依次从起点向终点推进，以加快工程进度。

① 测量放样：根据设计要求和路面标高，初步控制标高；并根据路面宽度放出人行道边桩直线段每隔10米（弯道不大于5米）设木桩，拉水平线，为安放路缘石、侧边石作准备。

② 人行道路基土方

1、人行道土方开挖：使用挖掘机将灰土挖出至人行道外侧，对平基槽进行整平、碾压。

2、路基土方填筑前清表：用装载机配合人工对填方范围内的垃圾、有机物残渣及原地面线以下30cm的草皮、树根、农作物的根系和表土予以清除，清除物用挖掘机配合自卸汽车运往废土场并堆放好；清除后的路基进行全面碾压。

3、路基填方：施工时根据汽车的容积，按松铺系数计算出每车土的摊铺面积，确定方格网的平面尺寸。在填土前划出方格网，卸土时由专人指挥倒入方格网内。同时打好松铺厚度的控制桩，在边线处挂线控制松铺厚度、线形和填筑宽度。填筑时，层层碾压，最大松铺厚度不超过30cm。

4、检验

压实度检验：碾压后应及时进行压实度检验，合格后报监理工程师抽检，经监理工程师抽验合格后方可进行下道工序施工。

③ 安放路缘石、侧边石

在道路两侧根据已拉好的水平标高线，进行预制混凝土路缘石、侧边石安装工作。安装前先挖槽并严格控制基底标高，然后进行埋设工作；安装时须保证上口找平、找直。

1、路缘石施工

在路缘石靠行车道一侧，按照设计每10m定一平面控制标记在安置路缘石的位置。采用人工开挖基坑，然后铺砌M7.5砂浆，砌筑路缘石；安装路缘石时，在相邻间隔10m的路缘石顶面挂线以控制上口标高，保证上口平齐；路缘石内侧以C15混凝土砌筑。采用M7.5砂浆勾缝，勾缝宽≤1cm，缝宽均匀，勾缝密实。

人行道施工工艺

人行道施工工艺

四、施工工艺

人行道结构自下而上依次为素土夯实、12cm厚水泥稳定碎石、3cm M7.5水泥砂浆40*40*5cm彩砖；按设计图纸，在车行道侧设有路缘石，在人行道侧设有侧边石。

1、施工作业顺序安排：

测量放样→人行道路基土方→安放路缘石、侧边石→水泥混凝土垫层→步道板铺砌→养护

2、主要施工技术方案：

人行道采用两个施工队伍流水面施工的工艺，同时在路面两边依次从起点向终点推进，以加快工程进度。

① 测量放样：根据设计要求和路面标高，初步控制标高；并根据路面宽度放出人行道边桩直线段每隔10米（弯道不大于5米）设木桩，拉水平线，为安放路缘石、侧边石作准备。

② 人行道路基土方

1、人行道土方开挖：使用挖掘机将灰土挖出至人行道外侧，对平基槽进行整平、碾压。

2、路基土方填筑前清表：用装载机配合人工对填方范围内的垃圾、有机物残渣及原地面线以下30cm的草皮、树根、农作物的根系和表土予以清除，清除物用挖掘机配合自卸汽车运往废土场并堆放好；清除后的路基进行全面碾压。

3、路基填方：施工时根据汽车的容积，按松铺系数计算出每车土的摊铺面积，确定方格网的平面尺寸。在填土前划出方格网，卸土时由专人指挥倒入方格网内。同时打好松铺厚度的控制桩，在边线处挂线控制松铺厚度、线形和填筑宽度。填筑时，层层碾压，最大松铺厚度不超过30cm。

4、检验

压实度检验：碾压后应及时进行压实度检验，合格后报监理工程师抽检，经监理工程师抽验合格后方可进行下道工序施工。 ③ 安放路缘石、侧边石在道路两侧根据已拉好的水平标高线，进行预制混凝土路缘石、侧边石安装工作。安装前先挖槽并严格控制基底标高，然后进行埋设工作；安装时须保证上口找平、找直。

1、路缘石施工

在路缘石靠行车道一侧，按照设计每10m定一平面控制标记在安置路缘石的位置。采用人工开挖基坑，然后铺砌M7.5砂浆，砌筑路缘石；安装路缘石时，在相邻间隔10m的路缘石顶面挂线以控制上口标高，保证上口平齐；路缘石内侧以C15混凝土砌筑。采用M7.5砂浆勾缝，勾缝宽≤1cm，缝宽均匀，勾缝密实。

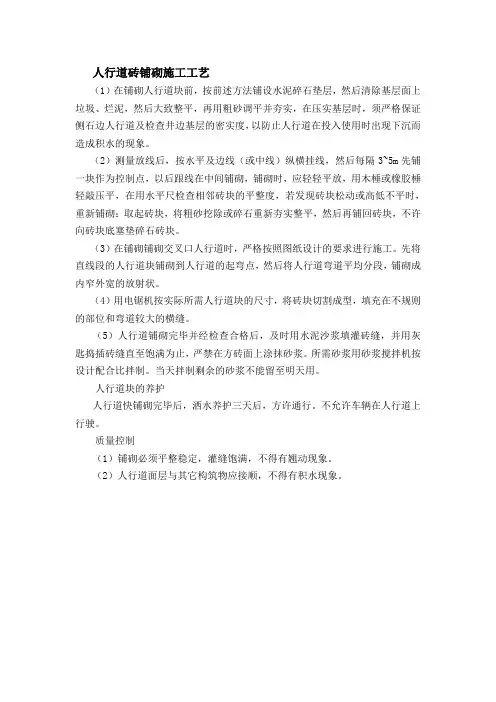

人行道砖铺砌施工工艺

人行道砖铺砌施工工艺

人行道砖铺砌施工工艺

（1）在铺砌人行道块前，按前述方法铺设水泥碎石垫层，然后清除基层面上垃圾、烂泥，然后大致整平，再用粗砂调平并夯实，在压实基层时，须严格保证侧石边人行道及检查井边基层的密实度，以防止人行道在投入使用时出现下沉而造成积水的现象。

（2）测量放线后，按水平及边线（或中线）纵横挂线，然后每隔3~5m先铺一块作为控制点，以后跟线在中间铺砌，铺砌时，应轻轻平放，用木棰或橡胶棰轻敲压平，在用水平尺检查相邻砖块的平整度，若发现砖块松动或高低不平时，重新铺砌：取起砖块，将粗砂挖除或碎石重新夯实整平，然后再铺回砖块，不许向砖块底塞垫碎石砖块。

（3）在铺砌铺砌交叉口人行道时，严格按照图纸设计的要求进行施工。先将直线段的人行道块铺砌到人行道的起弯点，然后将人行道弯道平均分段，铺砌成内窄外宽的放射状。

（4）用电锯机按实际所需人行道块的尺寸，将砖块切割成型，填充在不规则的部位和弯道较大的横缝。

（5）人行道铺砌完毕并经检查合格后，及时用水泥沙浆填灌砖缝，并用灰匙捣插砖缝直至饱满为止，严禁在方砖面上涂抹砂浆。所需砂浆用砂浆搅拌机按设计配合比拌制。当天拌制剩余的砂浆不能留至明天用。

人行道块的养护

人行道快铺砌完毕后，洒水养护三天后，方许通行。不允许车辆在人行道上行驶。

质量控制

（1）铺砌必须平整稳定，灌缝饱满，不得有翘动现象。

（2）人行道面层与其它构筑物应接顺，不得有积水现象。

人行道施工工艺 2

人行道施工工艺 2

人行道施工工艺

一、施工前准备

1. 施工现场勘察：了解施工区域的地形、地质、水文、气候等条件，以便确定合理的施工方案。

2. 材料准备：根据设计要求，提前采购优质材料，确保施工质量和进度。

3. 设备准备：租赁或采购所需的各种施工设备，如挖掘机、压路机、搅拌机等。

4. 人员准备：招聘和培训合格的施工人员，明确各自职责，确保施工顺利进行。

二、土方开挖

1. 根据设计图纸，放线确定开挖位置和范围。

2. 使用挖掘机进行土方开挖，确保开挖深度和宽度符合设计要求。

3. 清除开挖出的土壤，搬运至指定地点。

4. 基槽开挖完成后，进行基底夯实，确保地基稳定。

三、垫层施工

1. 根据设计要求，制作混凝土或砂浆垫层。

2. 将垫层材料倒入基槽，用刮板刮平，确保表面平整。

3. 垫层材料初凝后，进行浇水养护，确保垫层质量。

四、找平层施工

1. 使用水泥砂浆或沥青砂浆制作找平层。

2. 将找平层材料铺设在垫层上，用刮板刮平，确保表面平整。

3. 找平层初凝后，进行浇水养护，确保找平层质量。

五、防水层施工

1. 使用防水材料（如沥青、防水卷材等）进行防水层施工。

2. 按照设计要求，进行涂刷或铺设，确保防水层紧密、无气泡。

3. 防水层完成后，进行验收，确保施工质量。

六、铺装层施工

1. 根据设计要求，选择合适的铺装材料（如石材、地砖等）。

2. 将铺装材料按照设计图案铺设在找平层上，确保拼接紧密、平整。

3. 使用压路机或平板振动器进行压实，确保铺装层牢固。

4. 铺装完成后，进行表面清理和修整，确保外观美观。

七、路面标线施工

1. 根据设计要求，在路面合适位置划定标线。

2. 使用专用标线涂料进行涂刷或粘贴，确保标线清晰、醒目。

3. 标线施工完成后，进行质量检查，确保符合设计要求。

八、验收与质量检测

1. 对整个施工过程进行全面检查，确保各环节符合设计要求和质量标准。

2. 对防水层、铺装层等进行质量检测，使用专业仪器测量各项指标，如抗压强度、抗折强度等。
