折叠纸盒盒型设计手册200款

八、方便结构
方便作为包装的一个主要功能。如果说，包 装的“保护、宣传、美化”的三大基本功能是就 “物”而言，那么，包装的方便性则是针对“人” 即人体有关器官及器官的延伸部分而言，这就决 定了包装结构的方便性设计应当“以人为本”。 包装要方便装方便销售、方便携带、方便开启、 方便使用和方便回收。
组合盒可以是两件组合或多件组合。因此，组 合盒是指两个以上相等的基本盒在一页纸板上成 型，且成型以后仍然可以相互连接，从整体上组 成一个大盒。
图3-115 两件组合盒 图3-116 四件组合盒
由四个基本管式盒组成的正四边形环销式组合 盒，从成盒俯视图上可以看出，各角隅处的斜线为 该角角平分线，所以在展开结构图上相应部位的角 度为平分角即45°。
（1）反揿间壁式纸盒
图3-103 3×2管式间壁包装盒（直间壁板） （a）P型排列 （b）Q型排列
如果增加间壁板个数，因为内装物和间 壁盒高度一定，所以必然降低间壁板宽度 及强度。为此，可以将水平裁切线改成斜 裁切线。这样，不论为何值，间壁板宽度 不变。
图3-104 3×2管式间壁包装盒（斜间壁板）
图3-143 方便取出的结构之一
图3-144 方便取出的结构之二
2．方便回收
（1）方便回收的管式盒 纸盒成型后成为立体结构，这种结构占用空间
较大。在将废弃纸盒送到回收站之前，必须将纸盒 变成平板以方便存放和运输。虽然纸盒成型前肯定 是平板结构，但是大部分纸盒都是通过粘合成型， 所以通常不得不用力将纸盒撕开破坏其立体结构， 因此给回收带来不便。左图所示纸盒，通过在纸盒 的四条边上留下撕裂打孔线，很容易沿撕裂打孔线 将纸盒撕裂展开成二维平板结构。
台本身作为支架，以便于纸盒陈列，而陈列 台则是把纸盒作为支架，本身进行陈列。

图3-76 盘式自动折叠纸盒
TULIC－ 公式——内折叠角(θ)求解公式 内折叠角( （4）TULIC－3公式 内折叠角
以上各种内折叠式自动纸盒，都仅限于长方体， 以上各种内折叠式自动纸盒，都仅限于长方体， 即角隅处的α 均为90 90° 即角隅处的 α ， γ1 ， γ2 均为 90° ， 内折叠板上斜折 线与盒底线的角度为45 45° 线与盒底线的角度为45°。为使一般盘式自动内折叠式 纸盒的折叠体板在纸盒成型后可以向盒内平折， 纸盒的折叠体板在纸盒成型后可以向盒内平折，折叠斜 线与盒底边线所构成的角度 叫内折叠角，用表示。 内折叠角，用表示。 θ= ½（ α+γ1-γ2） （
图3-83 日式糕点个包装 图3-82 叠纸包装盒
H ≤ B tan θ 2
图3-81 盘式自动折叠纸盒体板高度限度分析 （a）一块体板设计两条斜折线 （b）一块体板设计一条斜折线
五、叠纸包装盒
叠纸包装是一种独特的盘式纸盒， 叠纸包装是一种独特的盘式纸盒，材料为 厚度较大的纸张，其结构一页成型，不需粘合， 厚度较大的纸张，其结构一页成型，不需粘合， 内装物装取方便，适合轻量商品，如礼品手帕、 内装物装取方便，适合轻量商品，如礼品手帕、 礼券、请柬、证书的装饰包装。 礼券、请柬、证书的装饰包装。
图3-59 盘式折叠纸盒锁合方式
盖板锁合(d所示) (d所示 （4）盖板锁合(d所示) 底板与端襟片锁合(e所示) (e所示 （5）底板与端襟片锁合(e所示) 盖插入襟片与前板锁合( 所示 所示) （6）盖插入襟片与前板锁合(f~i所示)
图3-59 盘式折叠纸盒锁合方式
图3-59 盘式折叠纸盒锁合方式
图3-73 抽屉盖盒
四、盘式折叠纸盒的平分角设计 1．粘合式或非粘合式蹼角结构

自锁底纸盒设计要点
1.粘合余角 在自锁底盒主底片上，与旋转点相交的折叠线和盒体与盒底 的交线所构成的角度叫粘合余角。

1 ( 1 2 ) 2
粘合余角
TULIC-2公式——粘合余角求解公式推导
图3-41 长方体管式盒自锁底结构及盒底成型过程示意图
（a）中：1-底片1（主底片） 2-底片2（副底片） 3-底片3
UP
盒盖结构
翻盖式：flip top 结构特点：
1-打孔线
2-凸耳
UP
盒盖结构
花型锁 结构特点：是一种特殊锁口形式，可以通过连续顺次折叠盒盖 盖片组成造型优美的图案，又称连续摇翼窝进式。 花型装饰性强，可用于礼品包装，组装稍显麻烦。
正六棱柱花形锁盒盖
UP
盒盖结构
正n棱柱盒的花型摇翼设计 设计方法一：根据n边形盒盖的边数，确定旋转角β，再计算得
∠D1DC = γ 1
∠E4DE3= γ 2 + α - γ 1
δ ´ =1/2（∠E4DE3）+∠E3DC
= 1/2 （ α + γ 2 - γ 1）+（γ 1 - γ 2 ） 简化，得 δ
图3-42 一般管式折叠纸盒自锁底成型分析图
´ = 1/2 （ α + γ 1 - γ 2 ）
（3-5）
棱柱形管式折叠纸盒自锁底结构
第三章前 折叠纸盒结构设计 言
折叠纸盒篇 • 盘式折叠纸盒 • 管式折叠纸盒 • 纸盒的功能性结构 • 纸盒的尺寸设计 • 纸盒的模切版设计
粘贴纸盒篇 • 粘贴纸盒结构 • 粘贴纸盒成型 • 纸盒的尺寸设计 • 纸盒的模切版设计
折叠纸盒篇
折叠纸盒的特点 Features of Folding Carton

1、“一”字形组合
2、“十”字形组合
3、“乙”字形组合
4、回转形组合
三、带提手的纸盒结构
1、纸带、纸绳 提手
2、聚丙烯塑料提手
3、提手和盒体为一整体
4、提手在盒盖上或摇冀的延伸部分上
5、提手在盒体上
6、带加强结构的双壁提手盒
7、纸盒对角线上设置提手的纸盒
四、开窗型纸盒结构
1、开窗与间壁衬格相结合
2、纸盒侧边做成斜口
3、用金属、塑料等其他材料做倾倒口
4、纸盒盒体板开倒出口
5、盒体板以及盒盖延长板上开圆孔
6、盒体延长板部分形成倒出口
7、盒面与配件形成倒出口
8、一页成型倒出口结构
2、开窗与展示相结合
3、开窗与固定相结合
五、展示型纸盒结构 1、展销台
2、陈列台
3、运输展示包装结构
4、取出口兼做陈列台
六、带易开口的纸盒结构 1、开启的基本形式
撕裂式
半切缝式
缝纫线开启式
易拉带在盒盖上
2、组合开启形式
3、缝纫线配合盒盖开启的形式
七、带倒出口的纸盒结构
1、封缄部分做成倾倒斜口
折叠纸盒篇
折叠纸盒的功能性结构
一、带斜压痕线的折叠纸盒 二、组合型折叠纸盒 三、带提手的纸盒结构 四、开窗型纸盒结构 五、展示型纸盒结构 六、带易开口的纸盒结构 七、带倒出口的纸盒结构
一、带斜压痕线的折叠纸盒 1、纸盒上部或下部斜线压痕
2、盒体压痕进行变化合型折叠纸盒

lbcos1l直四棱台折叠纸盒下底的长mmb直四棱台折叠纸盒下底的宽mm1直四棱台折叠纸盒侧板底角b成型角4根据工艺条件设计作业线1根据工艺设备条件设计作业线间壁结构作业线设计如图312图313所示组合盒作业线设计如图314所示图312间壁结构作业线设计图313间壁结构作业线设计图314组合盒作业线设计2根据涂胶位置设计作业线如图315所示3根据结构尺寸设计作业线如图316所示图316根据结构尺寸设计作业线图315根据涂胶位置设计作业线三管式折叠纸盒的盒盖结构盒盖是商品内装物进出的门户其结构必须便于内装物的装填且装入后不易自开从而起到保护作用而在使用中又便于消费者开启
（3）任意n棱柱
对于任意n棱柱管式折叠纸盒来说，其A成型角 各不相同，因此其旋转角也各不相同。
不等边三棱柱纸盒的A成型角依次为 α1，α2按公 式 （ 2-3 ） ， 则 相 应 的 旋 转 角 依 次 为 180- α1 、 180-α2。
图3-33 任意n棱柱连续摇翼窝进式盒盖
（4）正n棱台

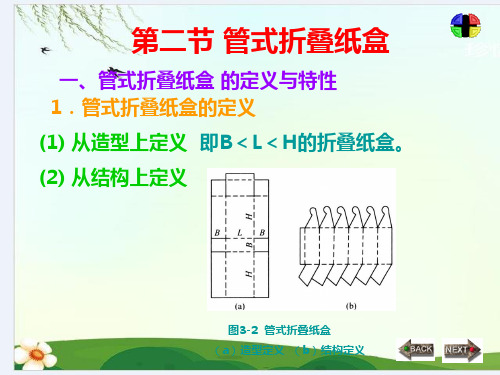

第二节 管式折叠纸盒
一、管式折叠纸盒 的定义与特性 1．管式折叠纸盒的定义 (1) 从造型上定义 即B＜L＜H的折叠纸盒。 (2) 从结构上定义
图3-2 管式折叠纸盒 （a）造型定义 （b）结构定义
2．管式折叠纸盒的旋转性 管式折叠纸盒盒体这种连续旋转成型的特性 为管式折叠纸盒的旋转性。
图3-4 管式折叠纸盒的旋转性
图3-28 巧克力六棱柱纸盒
7．摇盖式
撕裂打孔线在成型时又起对折作用。
摇盖通过折叠成型并有部分粘合，其中盒盖相邻部分 的结构关系可以利用旋转角来分析。
图3-29 开新盖的摇盖式折叠纸盒
图3-30 折叠成盖的摇盖式折叠纸盒 （a）纸板用量多 （b）纸板用量少

由于纸盒结构变化极大，结构元素形态多变，且业界目 前尚无统一的术语。因此，本书中构成元素的叫法仅 为一家之言。
插 舌
复习： 纸盒的基本构成要素
1、面板 2、翼
胶粘翼（也叫糊口） 摇翼
主 摇 翼
副 摇 翼
糊 口
后 面 板
面板通常分为主侧面和副侧面。
左 侧 面 板
前 面 板
右 侧 面 板
防尘翼（也叫副摇翼）
纸盒盒底主要承受内装物的重量，也受压力、振动、跌 落等情况的影响。同时，如果盒底结构过于复杂，将 造成包装机结构复杂或包装速度降低，而手工组装又 耗时耗力。所以，对于管式折叠纸盒，盒底结构尤为 重要。一般的设计原则是既要保证强度，又要力求成 型简单。 一般而言，上述常用的盒盖结构中有许多也同时可以用 作盒底，如插入式、插卡式、揿压式等。但连续折插 式由于其表面不平整等原因，通常不用作盒底。
4 折叠纸盒结构设计
4.1 折叠纸盒结构设计基本原理
4.1.1 折叠纸盒的基本构成要素
4.1.1.1 面板
面板是折叠纸盒的主要组成部分，它们定义了纸盒的主 要成型结构。面板通常分为主侧面和副侧面。对常见 的矩形纸盒而言，主侧面又可分为前面板和后面板； 副侧面又可以分为左侧面板和右侧面板。
副摇翼 副侧面 糊口 主摇翼
褶翼（也叫插舌）
折叠纸盒的特点
优点 a.成本低，强度较好，具有良好的展示效果，适宜大中 批量的生产。 b.与粘贴纸盒和塑料盒相比，占用空间小，运输、仓储 等流通成本低廉。 c.在包装机械上的生产效 率高，可以实现自动张盒、装 填、折盖、封口、集装、堆 码等。 d.结构变化多，能进行盒内间壁，摇盖延伸、曲线压痕、 开窗、展销台等多种新颖处理。 缺点 a.强度较粘贴纸盒及塑料盒等多种刚性容器低。 b.外观质地不够高雅，不宜作贵重礼品的包装。

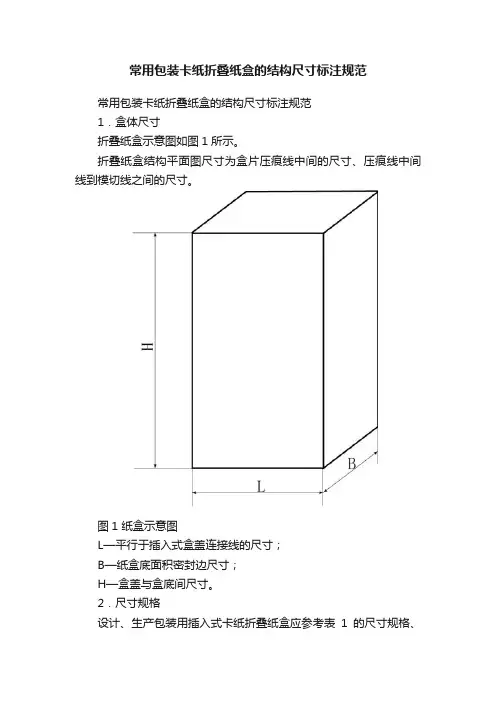

常用包装卡纸折叠纸盒的结构尺寸标注规范
常用包装卡纸折叠纸盒的结构尺寸标注规范
1．盒体尺寸
折叠纸盒示意图如图1所示。

折叠纸盒结构平面图尺寸为盒片压痕线中间的尺寸、压痕线中间线到模切线之间的尺寸。

图1 纸盒示意图
L—平行于插入式盒盖连接线的尺寸；
B—纸盒底面积密封边尺寸；
H—盒盖与盒底间尺寸。

2．尺寸规格
设计、生产包装用插入式卡纸折叠纸盒应参考表1的尺寸规格、
纸板克重及材质类别推荐。

锁底式折叠纸盒、自锁底式折叠纸盒可参考使用。

表1常用药品包装用插入式卡纸折叠纸盒的外形尺寸规格。

当选用耐折纸板时，小于0.3㎜纸板制造的 折叠纸盒难以满足刚度要求，而大于1.1㎜纸 板在一般折叠纸盒加工设备上难以获得满意的 压痕。
二、折叠纸盒的特点
1. 优点 a.成本低，强度较好，具有良好的展示效果，适宜大 中批量的生产。 b.与粘贴纸盒和塑料盒相比，占用空 间小，运输、仓储等流通成本低廉。 c.在包装机械上 的生产效率高，可以实现自动张盒、装填、折盖、封 口、集装、堆码等。 d.结构变化多，能进行盒内间壁， 摇盖延伸、曲线压痕、开窗、POP广告版、展销台等 多种新颖处理。 2. 缺点 a.强度较粘贴纸盒及塑料盒等多种刚性容器低。 b.外观质地不够高雅，不宜作贵重礼品的包装。
2．局部结构
局部结构指在折叠纸盒局部如盒盖、盒底、 盒面、盒角、盒内等的结构形式，如锁口、自锁、 开窗、反揿、间壁、展示板等。
3．特征结构
特征结构指最能表现纸盒特点的结构，一般 多为局部结构。折叠纸盒通常根据特征结构命名。 例如自锁底纸盒，主体结构为管式而特征结构为 局部结构即自锁式盒底，故有其名。再如盘式自 动折叠纸盒，其特征结构有二，一是局部结构为 盒侧板或端板可以自动平折而撑开后可自动成型， 另一是主体结构为盘式，这样命名就可以与具有 同样功能的其他类盒型分开。还有开窗式纸盒， 局部盒体开窗为特征结构，但按主体结构分别隶
纸盒容积 （㎝2）
内装物质 量
（㎏）
纸板厚度 （㎜）
纸盒容积 （㎝2）
内装物质 量
（㎏）
纸板厚度 （㎜）
0~300
0~0.11
0.46
1800~2500 0.57~0.68
0.71
300~650 0.11~0.23
0.51
2500~3300 0.68~0.91
0.76

Xi——罩盖盒盒体内尺寸(㎜)； X——盒体制 造尺寸(㎜)； X+——盒盖制造尺寸(㎜)； X+o ——盒盖外尺 寸(㎜)； n2——盒体由内向外的纸板层数； m2——盒盖由内向外的纸板层数；
人有了知识，就会具备各种分析能力， 明辨是非的能力。 所以我们要勤恳读书，广泛阅读， 古人说“书中自有黄金屋。 ”通过阅读科技书籍，我们能丰富知识， 培养逻辑思维能力； 通过阅读文学作品，我们能提高文学鉴赏水平， 培养文学情趣； 通过阅读报刊，我们能增长见识，扩大自己的知识面。 有许多书籍还能培养我们的道德情操， 给我们巨大的精神力量， 鼓舞我们前进。
二、一般盒体的尺寸设计 1、由外尺寸计算制造尺寸与内尺寸 （1）外尺寸计算公式 折叠纸盒外尺寸与瓦楞纸箱内尺寸及其盒型排 列方式有关。
Xo = T - d（nx-1）-k nx （3-17）
式中 Xo ——外尺寸(㎜)； T——内尺寸(㎜)； d ——间隙系数(㎜)； nx——排列数目(㎜)； k——内尺寸修正系数(㎜)。
nx—内装物沿某一方向的排列数目；
d —内装物间隙系数(㎜)；k’——内尺寸修正系数(㎜)。
对于折叠纸盒，在长度与宽度方向上，值一般取 3～5㎜，在高度方向上，则取1～3㎜。值主要取决 于产品易变形程度，对于可压缩商品如针棉织品、服 装等可取低限，而对于刚性商品如仪器仪表、玻璃器 皿等则应取高限。
（2）制造尺寸与外尺寸计算公式
其外尺寸为50㎜×20㎜×200㎜，修正系
数为0，求制造尺寸与内尺寸。
实际厚度
计算厚度
≤0.5
0.5
≤1
1
>1
实际厚度
2．由内尺寸计算制造尺寸与外尺寸
（1）内尺寸计算公式 内尺寸计算公式如下：

θf = 1/2（ γ1 + γ2 - α ）
（ 5 ） TULIC － 5 公 式 —— 外 折 叠 角 (θ´) 求解公式
为使一般盘式自动外折叠纸盒的折叠体板在 纸盒成型后可以向盒外平折，折叠斜线与盒底 边线所构成的角度叫外折叠角，用θ´表示。θ´= 1/2（γ1 +γ2- α）
图3-79 一般盘式自动外折叠纸盒成型分析
θ= ½（ α+γ1-γ2）
（3—7）
图3-60 一般盘式自动内折叠纸盒成型分析
如果毕尔斯纸盒的折叠斜线没有设计在侧板或 端板上，而是设计在端板襟片或侧板襟片上，此时， 令该襟片上两条折线所构成的角度为内折叠余角， 用θf 表示。
因为 θf + θ = γ1
所以
θf= γ1 - θ
= γ1 – 1/2（ α + γ1 - γ2）
板高度限度为：
H B tan2
图3-81 盘式自动折叠纸盒体板高度限度分析 （a）一块体板设计两条斜折线 （b）一块体板设计一条斜折线
五、叠纸包装盒
叠纸包装是一种独特的盘式纸盒，材料为厚 度较大的纸张，其结构一页成型，不需粘合，内 装物装取方便，适合轻量商品，如礼品手帕、礼 券、请柬、证书的装饰包装。
（2）布莱特伍兹(Brightwoods)折叠纸盒
图3-75 毕尔斯折叠盒与布莱特伍兹折叠盒
（3）前向自动折叠纸盒
如果前板在平折时向盒内折，则为前向内折叠式 盒；反之则为前向外折叠式盒，但两者端板均向盒 内平折。
图3-76 盘式自动折叠纸盒
（4）TULIC－3公式——内折叠角(θ)求解公式
以上各种内折叠式自动纸盒，都仅限于长方体，即 角隅处的α，γ1 ，γ2均为90°，内折叠板上斜折线与盒 底线的角度为45°。为使一般盘式自动内折叠式纸盒的 折叠体板在纸盒成型后可以向盒内平折，折叠斜线与盒 底边线所构成的角度 叫内折叠角，用表示。

书山有路勤为径；学海无涯苦作舟

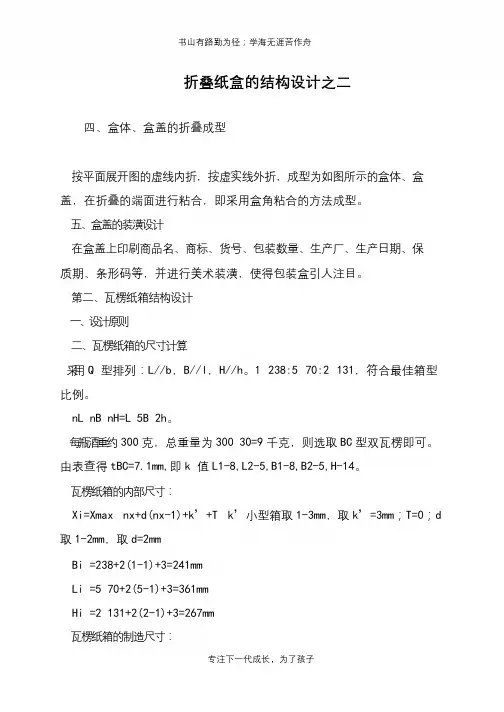

折叠纸盒的结构设计之二
四、盒体、盒盖的折叠成型
按平面展开图的虚线内折，按虚实线外折，成型为如图所示的盒体、盒盖，在折叠的端面进行粘合，即采用盒角粘合的方法成型。

五、盒盖的装潢设计
在盒盖上印刷商品名、商标、货号、包装数量、生产厂、生产日期、保
质期、条形码等，并进行美术装潢，使得包装盒引人注目。

第二、瓦楞纸箱结构设计
一、设计原则
二、瓦楞纸箱的尺寸计算
采用Q型排列：L//b，B//l，H//h。

1 238:5 70:2 131，符合最佳箱型
比例。

nL nB nH=L 5B 2h。

每瓶酒重约300克，总重量为300 30=9千克，则选取BC型双瓦楞即可。

由表查得tBC=7.1mm,即k值L1-8,L2-5,B1-8,B2-5,H-14。

瓦楞纸箱的内部尺寸：
Xi=Xmax nx+d(nx-1)+k’+T k’小型箱取1-3mm，取k’=3mm；T=0；d 取1-2mm，取d=2mm
Bi =238+2(1-1)+3=241mm
Li =5 70+2(5-1)+3=361mm
Hi =2 131+2(2-1)+3=267mm
瓦楞纸箱的制造尺寸：
专注下一代成长，为了孩子。

（5）快速锁合底盒型
快速锁合底，英文名 “SNAP LOCK BOTTOM”，一般通 称其为“1.2.3底”， 意思是该盒底的锁合 就分1、2、3步。
1.2.3.底结构简单、美 观、经济，有一定的 强度和密封性，是目 前包装纸盒中运用最 为普遍的锁合底结构， 造价也比自动锁合底 低。广泛得运用于化 妆品、酒类或食品包 装中。
（5）快速锁合底盒型
成型时，先合上1 部位，再将两片2 部位合至1部位， 最后将3部位插入 成型。2部位的15 度斜角为定位扣， 防止3插入后弹出。
在绘制1.2.3底结 构时，先绘制盒长 部分的1部位，这 里A的尺寸没有严 格的限制，一般符 合盒长的比例即可。 凹进部分与盒长折 线的垂直距离一定 是1/2宽。
（4）法国式反相插入式——
法国式反相插入式盒型， 国际标准名称为 “FRENCH REVERSE TUCK END”，简写为 FRENCH S.T.E 。
该盒型作镜相处理就得可 到反相插入式盒型。
法国式反相插入式的ຫໍສະໝຸດ 盖 是从盒前面向盒背面盖。它的优点是使纸盒的主要 展示面（前面）保持完整 性，使设计的内容可以延 伸到盒盖，该盒型已经成 为化妆品盒的专用盒型 。
罩盖盒的盒盖、盒体是相互独立的两部分，都是敞开式结构，盒盖的内尺 寸略大于盒体的外尺寸，以保证盒盖能顺利地罩盖在盒体上。 1）天罩地式 盒盖较深，其高度基本等于盒体高度，封盖后盒盖几乎把盒 体全部罩起来 2）帽盖式 盒盖较浅，高度小于盒体高度，一般只罩住盒体上口部位。 3）对扣盖式 盒体口缘带有止口，盒盖在止口处与盒体对口，外表面齐平， 盒全高等于盒体止口高度与盒盖高度之和
图中A处为自动锁合底的锁扣，它 位于1/2长和1/2宽的交叉处。往下 有 1mm 距 离 ， 目 的 是 增 强 锁 合 度 ， 再 往 下 还 有 5mm 的 圆 弧 及 30° 的 斜线，目的是成型的过程中，能 顺利的滑行而不受阻碍。

公式中制造尺寸修正系数一般为长、宽方向取2㎜， 高度方向取1㎜。
例3-8 盘式折叠纸盒结构如图所示，其内尺寸为 225㎜×5㎜×40㎜，修正系数为0，求制造尺寸与 外尺寸。
其外尺寸为50㎜×20㎜×200㎜，修正系
数为0，求制造尺寸与内尺寸。
实际厚度
计算度
≤0.5
0.5
≤1
1
>1
实际厚度
2．由内尺寸计算制造尺寸与外尺寸
（1）内尺寸计算公式 内尺寸计算公式如下：
Xi = xmaxnx+d（nx-1）+k’（3-13）
Xi —折叠纸盒内尺寸(㎜)；xmax—内装物最大外尺寸(㎜)；
其他纸包装外尺寸也可用此公式计算。
（2）制造尺寸与内尺寸计算公式
对于大多数折叠纸盒来说，结构一般比较 复杂。但是，任何一种复杂盒型，都由若干 个盒板组成，而任一盒板的两端与相邻盒板 的结构关系有以下几类：
a.“U”型
b.复“U”型
c.“L”型
d.复“L”型
e.“S”I型
f.“S”II型
g.双“L”型
二、一般盒体的尺寸设计 1、由外尺寸计算制造尺寸与内尺寸 （1）外尺寸计算公式 折叠纸盒外尺寸与瓦楞纸箱内尺寸及其盒型排 列方式有关。
Xo = T - d（nx-1）-k nx （3-17）
式中 Xo ——外尺寸(㎜)； T——内尺寸(㎜)； d ——间隙系数(㎜)； nx——排列数目(㎜)； k——内尺寸修正系数(㎜)。
nx—内装物沿某一方向的排列数目；
d —内装物间隙系数(㎜)；k’——内尺寸修正系数(㎜)。
对于折叠纸盒，在长度与宽度方向上，值一般取 3～5㎜，在高度方向上，则取1～3㎜。值主要取决 于产品易变形程度，对于可压缩商品如针棉织品、服 装等可取低限，而对于刚性商品如仪器仪表、玻璃器 皿等则应取高限。

c. 同时各内折—外折线构成间壁；
图3-89
3×2非管非盘式折叠纸盒
图3-89
3×2非管非盘式折叠纸盒
图3-90
3×2间壁非管非盘式折叠纸盒间壁部分设计步骤（之一）
图3-91
4×2间壁非管非盘式折叠纸盒
图3-92
3×2间壁非管非盘式折叠纸盒间壁部分设计步骤（之二）
图3-88 1×2非管非盘式折叠纸盒
二、多间壁非管非盘式折叠纸盒
多间壁非管非盘式折叠纸盒由结构所限，只能进行 ×2排列。当时，可以在图2-23和图3-88(a)的基础上 进行改进，当且为大于1的奇数时，若采用节省纸板 的设计方法，则只能采用类似图2-23的设计方法。
表3-5 多间壁非管非盘式折叠纸盒设计步骤（为大于1的奇数）
序号
步骤 确定水平对折 线长度 确定a0~am点横 坐标 确定b0~bm点横 坐标 按设计完成间 壁
水平距离
P排列
Q排列
I
II III I
| b1bm | | amam+1 | | ambm |
Байду номын сангаас
L+B l b
L+B b l
成型过程为：a. 沿水平对折线将盒坯上下两部分对折； b.制造商接头粘合 b.③号垂直裁切线的左右两端相对运动距离B并相互交错；
第五节 非管非盘式折叠纸盒
一、非管非盘式折叠纸盒
纸盒主体结构沿某条裁切线的左右两端纸板相对水 平运动一定距离且在一定位置上相互交错折叠，这就是 对移成型。其共同特点是： a.对移成型时，纸盒上部移动距离B，拉动下部成盒体。 b.盒坯上部是制造商接头，一般用黏合剂粘合。 c. 盒底中央水平压痕线，即可保证盒底在平板状态下 粘合，纸盒在平板状态下运输，使用时盒底自动成型， 因此，是一条作业线。

1-底层 2-面层 3-面层 4-底层
h
16
插舌 主摇盖
副摇 盖
糊 口
后面板
右 侧 面 板
左
前面板
侧
面
板
h
17
W L
D(H)
h
18
• 3、面
•
平面纸页成型的原因，纸盒（箱）
的面只能是平面或者简单的曲面。
•
例如纸板平面沿着压痕线经过旋转
而形成纸盒。
h
19
• 4、角
• 点、线、面等要素所共有的角度是 旋转成型体类纸包装成型的关键。
折叠纸盒包装设计
一、折叠纸盒的定义 二、折叠纸盒的特点 三、包装设计“三·三” 原则 四、结构要素
h
1
h
2
h
3
h
4
一、折叠纸盒的定义及其材料
• 1、定义 • 折叠纸盒通常是把较薄的纸板经过裁切和
压痕后，通过折叠组合的方式成型的纸盒。 • 2、材料 • 耐折纸板、细瓦楞纸板
当选用耐折纸板时，小于0.3㎜纸板制造的 折叠纸盒难以满足刚度要求，而大于1.1㎜纸 板在一般折叠纸盒加工设备上难以获得满意的 压痕。
h
5
二、折叠纸盒的特点
• 1. 优点
• a.成本低，强度较好，具有良好的展示效果 ，适宜大中批量的生产。
• b.与粘贴纸盒和塑料盒相比，占用空间小， 运输、仓储等流通成本低廉。
• c.在包装机械上的生产效率高，可以实现自动 张盒、装填、折盖、封口、集装、堆码等。
• d.结构变化多，能进行盒内间壁，摇盖延伸 、曲线压痕、开窗、展销台等多种新颖处理 。
h
6
• 2. 缺点 • a.强度低
强度较粘贴纸盒及塑料盒等多种刚性容器 低。

✓添加盒片的底色（20,100,30,20），边框无✓添加边条（0，50，0，0），边框无
✓做出血
✓侧面盒片图案制作
✓导入图片，透明对话框中设置“正片叠底”
✓水平镜像
✓导入所需要的文字
✓沿线排文：工具箱中的“路径文字工具”
✓添加盒盖图片
✓制作盒底文字：段落文本
✓印刷版面效果
✓正度对开页面尺寸：783*544✓版面内最多排4个盒坯
✓新建文件，页面尺寸为783*544
✓栏辅助线确定版心
✓拷贝黏贴单个纸盒模切刀线和印刷版面套合的小页面
✓调整位置
✓画角线十字线
✓复制画板
✓将第一页删除所有印刷装潢部分，第二页删除所有模切刀线部分✓将各自画板中所有的对象组成群组。
