包装结构设计——折叠纸盒的尺寸设计

蛋糕盒包装结构设计包装结构设计期末考试苏鹏骄 22号包装结构主要是指包装设计产品的各个有形部分之间相互联系、相互作用的技术方式。

优秀的包装结构设计得轻巧，则利用搬运，可以降低疲劳强度，减少野蛮装卸，携带方便，易于又发消费者的购买欲，促进销售。

第一，折叠纸盒结构设计折叠纸盒是应用范围最广，结构与造型变化最多的一种销售包装容器。

在装填内装物之前可以平板状折叠堆码进行运输和储存的小包装容器。

折叠纸盒选用耐折纸板或细小瓦楞纸板作原材料，印刷适性好，可以进行彩色印刷。

包装折叠纸盒具有加工成本低、储运方便，适用各种印刷方式，而且折叠纸盒适用于自动包装，便于销售和陈列，具有回收性好，利于环境保护等特点。

由于折叠纸盒具有加工成本低、储运方便、适用于各种印刷方式、便于销售和陈列、适用自动化包装、回收利用性好、有利于环境保护等特点，随着人们生活水平不断提高，对折叠纸盒的需求量将会不断增加，而且对纸盒的生产质量也提出了更高的要求。

一、折叠纸盒的原材料折叠纸盒选用耐折纸板或细小瓦楞纸板作原材料。

且这些原材料的印刷适性好，可以进行彩色印刷。

耐折纸板纸页两面均有足够的长纤维以产生必要的耐折性能和足够的弯曲强度，使其折叠后不会沿压痕线开裂。

耐折纸品种有标准纸板、白纸板、盒纸板、挂面纸板、牛皮纸板、双面异色纸板其他涂布纸板等。

二、折叠纸盒分类主体结构指折叠纸盒盒型立体的结构形式。

折叠纸盒可以按成型方式分为管式、盘式、管盘式和非管非盘式等几大类。

三、折叠纸盒包装设计“三?三”原则1、整体设计三原则(一)整体设计应满足消费者在决定购买时首先观察纸盒包装的主要装横面(即包括主体图案、商标、品牌、厂家名称及获奖标志的主要展示面)的习惯;或者满足经销商在进行橱窗展示、货架陈列及其他促销活动是让主要装潢面面对消费者以给予最强视觉冲击力的习惯。

(二)整体设计应满足消费者在观察或取出内装物时由前向后开启盒盖的习惯。

(三)整体设计应满足大多数消费者用右手开启盒盖的习惯。

包装折叠纸盒设计技巧随着电子商务的快速发展，包装设计在产品销售中扮演着越来越重要的角色。

而折叠纸盒作为一种常见的包装形式，其设计技巧对于产品的包装效果和用户体验至关重要。

本文将介绍一些关于包装折叠纸盒设计的技巧，帮助您在设计过程中取得更好的效果。

1. 确定产品尺寸和重量：在设计折叠纸盒之前，首先需要准确测量产品的尺寸和重量。

这将有助于确定纸盒的大小和材料的选择。

确保纸盒能够完全容纳产品，并且能够承受产品的重量，以避免在运输过程中出现损坏。

2. 选择合适的材料：纸盒的材料选择对于包装的质量和外观至关重要。

常见的纸盒材料包括瓦楞纸板、卡纸和特种纸等。

根据产品的特点和定位，选择适合的材料，以确保纸盒的稳定性和美观度。

3. 考虑结构设计：纸盒的结构设计直接影响着包装的便利性和稳定性。

在设计过程中，应该考虑到纸盒的开启方式、折叠方式和密封方式等。

合理的结构设计可以提高包装的易用性，并且能够有效地保护产品。

4. 添加适当的印刷和装饰：印刷和装饰是包装设计中不可忽视的一部分。

通过精美的印刷和装饰，可以提升产品的形象和品牌价值。

在设计过程中，应该考虑到印刷的位置、颜色和图案等因素，以使纸盒更加吸引人。

5. 考虑包装的可持续性：如今，可持续发展已经成为包装设计的重要考虑因素之一。

在设计折叠纸盒时，应该尽量选择可回收和环保的材料，并且设计纸盒的结构，以便于用户进行回收和再利用。

6. 进行样品测试：在正式生产之前，进行样品测试是非常重要的。

通过制作样品，可以检验纸盒的结构和尺寸是否合适，以及包装的稳定性和耐用性是否达到要求。

在测试过程中，可以根据需要进行适当的调整和改进。

7. 考虑运输和储存：在设计折叠纸盒时，还需要考虑到运输和储存的因素。

纸盒应该能够方便地堆叠和存放，以节省空间和运输成本。

同时，纸盒的结构和材料应该能够保护产品免受挤压和碰撞的影响。

8. 注意包装的安全性：最后，包装的安全性是设计过程中必须要考虑的因素之一。

包装结构设计报告包装结构设计指从科学原理出发，根据不同包装材料、不同包装容器的成型方式，以及包装容器各部分的不同要求，对包装的内、外构造所进行的设计。

从设计的目的上主要解决科学性与技术性；从设计的功能上主要体现容装性、保护性、方便性和“环境友好”性，同时与包装造型和装潢设计共同体现显示性和陈列性。

下面主要从纸盒类中的折叠纸盒和粘贴纸盒的结构设计中了解包装结构设计的基础知识。

一、折叠纸盒折叠纸盒可以按成型方式分为管式、盘式、管盘式和非管非盘式等几大类。

（一）管式折叠纸盒①管式折叠纸盒的盒盖结构盒盖是商品内装物进出的门户，其结构必须便于内装物的装填且装入后不易自开，从而起到保护作用，而在使用中又便于消费者开启。

a.插入式插入式盒盖折叠纸盒盒盖由三部分组成：一个盖板和两个防尘襟片。

封盖时盖板插入襟片插入盒体，通过纸板之间的摩擦力进行封合，可以包装家庭日用品、医药品等，一便于消费者购买前开启观察，二便于多次取用。

b.锁口式这种盒盖结构是主盖板的锁舌或锁舌群插入相对盖板的锁孔内。

特点是封口牢固可靠，开启稍嫌不便。

c.插锁式插入与锁口相结合。

d.正揿封口式正揿封口式结构是在纸盒盒体上进行折线或弧线的压痕，利用纸板本身的挺度和强度，揿下盖板来实现封口。

其特点是包装操作简便，节省纸板，并可设计出许多别具风格的纸盒造型，但仅限装小型轻量内装物。

e.粘盒封口式粘合封口式盒盖是将盒盖的主盖板与其余三块襟片粘合。

有两种粘合方式，双条涂胶和单条涂胶。

f.显开痕盖显开痕盖即盒盖开启后不能恢复原状且留下明显痕迹，以引起经销商和消费者警惕。

g.翻盖式h.花形锁这是一种特殊锁口形式，它可以通过连续顺次折叠盒盖盖片使其组成造型优美的图案，又称连续摇翼窝进式。

花形装饰性较强，可用于礼品包装，缺点是组装稍显麻烦。

②管式折叠纸盒的盒底结构纸盒盒底主要承受内装物的重量，也受压力、振动、跌落等环境的影响。

同时，如果盒底结构过于复杂，将造成包装结构复杂或包装速度降低，而手工组装又耗时耗力。

包装设计-纸盒结构设计1. 简介纸盒作为一种常见的包装方式，具有轻便、环保的特点，被广泛应用于食品、化妆品、药品等行业。

在纸盒的设计过程中，结构设计是一个关键的环节，它直接影响着纸盒的功能性、美观性和稳定性。

本文将介绍纸盒结构设计的原则与方法，帮助设计师更好地完成纸盒的设计工作。

2. 纸盒结构设计的原则2.1 功能性原则设计纸盒的首要原则是保证其功能性。

纸盒的功能性包括承载物品、保护物品、方便携带和使用等方面。

因此，在纸盒结构设计过程中，需要考虑以下几个方面：•承载物品的重量：根据所装物品的重量确定纸盒的承重能力，避免纸盒变形或破裂。

•物品的保护需求：根据所装物品的特性确定纸盒的缓冲设计和内部结构，保护物品免受磨损、挤压或撞击。

•方便携带和使用：考虑纸盒的大小、形状、手柄等设计元素，使纸盒易于携带和使用。

2.2 美观性原则纸盒作为一种包装方式，除了满足功能性要求外，还应具备美观性。

美观的纸盒可以提升产品的价值感和品牌形象，吸引消费者的注意力。

因此，在纸盒结构设计过程中，需要考虑以下几个方面：•色彩搭配：选择与产品特点相符的色彩，运用色彩搭配原理，突出产品特点。

•材质选择：选择质感好、适合印刷的纸板材质，使纸盒更具质感。

•图案和字体设计：运用合适的图案和字体设计，使纸盒更加丰富和有趣。

2.3 稳定性原则纸盒的稳定性是指纸盒在使用过程中能够保持平稳和牢固的状态。

纸盒在运输、堆放和使用过程中可能会受到挤压、摔打等力量的作用，因此，需要考虑以下几个方面来提高纸盒的稳定性：•结构设计：采用合理的结构设计，增加纸盒的稳定性。

•粘合剂和接合方式：选择合适的胶水和接合方式，确保纸盒的粘合强度和稳定性。

•边角加固：对纸盒的边角进行加固处理，提高纸盒的抗挤压和抗摔打能力。

3. 纸盒结构设计的方法纸盒结构设计的方法有很多，下面介绍两种常见的方法：3.1 模板法模板法是一种基于纸盒的平面图来设计纸盒结构的方法。

具体步骤如下：1.绘制纸盒的平面图：根据纸盒的长宽高和开槽线位置，绘制纸盒的平面图。

包装结构设计恰到好处——（尺寸观）我们常看到一些包装破裂、变形、开口、凹凸，出现这种情况的问题除了纸张的强度不够、纸盒运输不当、碰撞等，最核心的问题包装的尺寸错误。

一般来讲都是太大。

我们都知道，产品放入盒子内，盒子的尺寸必须比产品大，但是大多少？纸盒的长和宽约略大于一张纸厚就够了，高度方向约略大于两张纸厚即可。

比如一件产品尺寸是10×10×15cm那纸盒尺寸即为：10.1×10.1×15.2cm（纸厚为1mm）有胶合线的面是背面何为纸盒的长、宽、深（高）在欧美有比较合理的解释，一般认为盒子开口的那部分，应该是长。

盒子放置产品的厚度是高。

3分钟搞定纸盒的正确尺寸制作手样如何检查纸盒的尺寸是否正确一、纸盒结构设计纸盒结构主要分成三大类：•管式折叠纸盒•盘式折叠纸盒•管盘式折叠纸盒日常工作中最常见的是管式和盘式两大类（一）、管式折叠纸盒结构设计其最初涵义是指这类纸盒的盒盖所在的盒面，是众多盒面中面积最小的，如牙膏盒、胶卷盒等。

不过，现在一般从成型特征上加以定义：指在纸盒成型过程中，盒盖和盒底都需要摇翼折叠组装固定或封口的纸盒。

1、管式折叠纸盒定义：2、管式折叠纸盒基本构成：1、2、3、4-体板5-盖6-防尘翼7-糊头8-底9-插舌3、管式折叠纸盒封口结构：最常用的盒盖封口结构：1）磨擦式盒盖这种封口结构是利用插舌与防尘翼、体板之间的摩擦力实现并保持封口的，封口强度及可靠性较差，反复开启、封盖方便，适用于小型、轻量和日常用品、医药品的包装5mm的肩就产生磨擦效果2）锁扣式盒盖插舌半径圆弧的起点让开了一张纸厚，这样插舌的长度就会略小于盒长，目的是使插舌更容易插进盒身。

盒长面的深度是高于盒宽面一张纸厚的，目的是为了纸盒成形后，减少盒盖的弹性，使盒盖更挺刮。

高档化妆品纸盒较多采用这种盒盖类型。

3、管式折叠纸盒封口结构：另外比较常见的封口结构1、锁口式：锁口封口结构的强度及可靠性较高，但反复开启、封盖不太方便。

1.纸盒尺寸标注的三种类型。

（1）制造尺寸。

纸盒的加工制造尺寸，标注在结构设计展开图（工作图)上，可用X 表示，直角六面体纸盒、纸箱的内尺寸用L*W*D表示（如图3-17）。

图3-17 常规纸盒展开图绘制长宽高（2）内尺寸。

纸盒成型后构成内部空间的尺寸，直角六面体纸盒、纸箱的内尺寸可用X1或L1*B1*H1用表示。

内尺寸一般由包装物的数量、形状、大小，或内包装的形式、大小决定的，是纸容器结构设计的重要依据。

在包装盒设计过程中，制造尺寸要依据内尺寸计算确定，以保证按照制造尺寸加工的容器，成型后满足内尺寸，即容积量的要求。

（3）外尺寸。

纸盒成型后构成的外部最大空间尺寸，反映容器所占空间体积的大小。

如直角六面体的纸盒外尺寸可用X0或L0XB0XH0。

外尺寸是外包装、运输包装及储运、堆码及货架的设计依据（如图3-18）。

图18图192.纸盒设计图标注方法。

（1）纸盒设计图的尺寸线、尺寸界线、尺寸数字的线型、画法、标注方法与国家机械制图标准一致，尺寸界线从裁切线或中心线（或槽中心线）引出，也可把裁切线、中心线当做尺寸界线标注。

（2）印刷文字、图案以稿样为准，在设计图上不必画出，只需按比例标出尺寸范围，、用点划线画出，并在技术要求中注明印刷涂油的要求即可。

（3）立体图样应标注内尺寸，如需标注外尺寸，应在尺寸前加注“外”字。

（4）纸板名称、规格、厚度可在技术要求中提出。

3.管型折叠纸盒的结构与尺寸规范。

（1）粘贴翼倒角角度：10*15。

（2）切缝锁合/封口主摇翼宽度缩减量：一般为0.80mm或纸板厚度。

（3）切缝锁合/插舌翼片缩进量：一般为0.8mm或纸板厚度。

（4）切缝锁合/防尘翼（封口副翼）肩：根据纸盒尺寸和I或纸板厚度而变化。

（5）切缝锁合/主防尘翼（封口副翼）角度：一般为45（6）切缝锁合/次防尘翼（封口副翼）角度：一般为15。

（7）防尘翼（封口副翼）缩进量：一般为…8111111或纸板厚度。

（8）摩檫锁合/插舌翼肩：根据纸盒尺寸和或纸板厚度而变化。

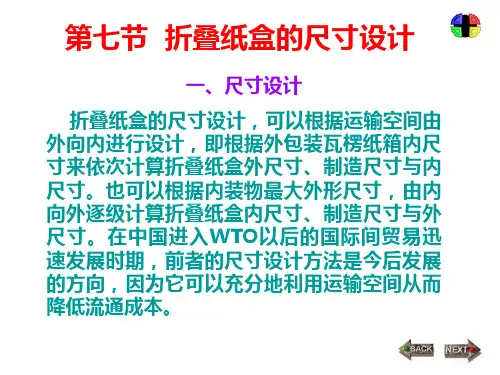

设计烟包尺寸4-1 尺寸设计概述尺寸设计是折叠纸盒结构设计中极其重要的一环，它不仅直接影响到纸盒产品的外观及其内在质量，而且关系到生产及流通成本。

折叠纸盒的尺寸设计，可以根据运输空间由外向内进行设计，即根据外包装瓦楞纸箱内尺寸来依次计算折叠纸盒的外尺寸、制造尺寸与内尺寸。

也可以根据内装物最大外形尺寸，由内向外逐级计算折叠纸盒内尺寸、制造尺寸与外尺寸。

具体到烟包的尺寸，可以使用上述前一种方法来设计，但是这会导致先有烟包尺寸、后有烟支尺寸的现象，即由烟包的大小来决定制造多大的烟支，这是舍本逐末的办法。

所以我选择后一种方法，即根据内装物——烟支的整体外尺寸来逐步确定烟包的各类结构尺寸，并且结合使用著名的计算机绘图软件AutoCAD来辅助设计，以求准确和直观。

4-2 计算内尺寸内尺寸指包装的容积尺寸，它是测量纸包装容器装量大小的一个重要的数据，是计算纸盒或纸箱容积及其和商品内装物或内包装配合的重要设计依据。
