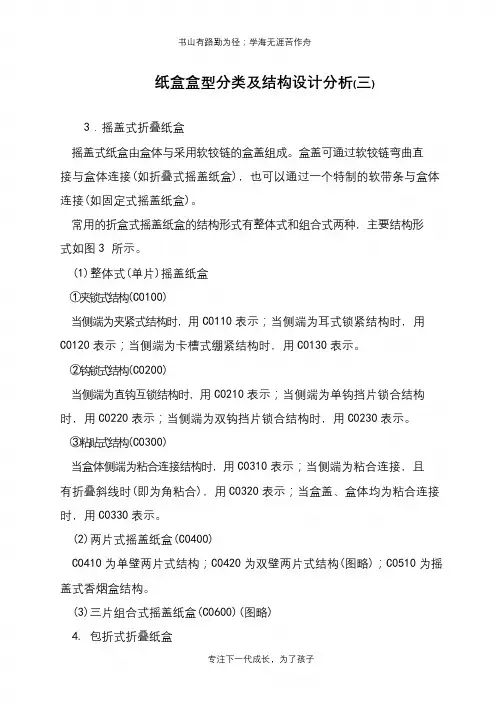

纸盒盒型分类及结构设计分析(三)
3．摇盖式折叠纸盒
摇盖式纸盒由盒体与采用软铰链的盒盖组成。

盒盖可通过软铰链弯曲直
接与盒体连接(如折叠式摇盖纸盒)，也可以通过一个特制的软带条与盒体
连接(如固定式摇盖纸盒)。

常用的折盒式摇盖纸盒的结构形式有整体式和组合式两种，主要结构形
式如图3所示。

(1)整体式(单片)摇盖纸盒
①夹锁式结构(C0100)
当侧端为夹紧式结构时，用C0110表示；当侧端为耳式锁紧结构时，用
C0120表示；当侧端为卡槽式绷紧结构时，用C0130表示。

②钩锁式结构(C0200)
当侧端为直钩互锁结构时，用C0210表示；当侧端为单钩挡片锁合结构时，用C0220表示；当侧端为双钩挡片锁合结构时，用C0230表示。

③粘贴式结构(C0300)
当盒体侧端为粘合连接结构时，用C0310表示；当侧端为粘合连接，且
有折叠斜线时(即为角粘合)，用C0320表示；当盒盖、盒体均为粘合连接时，用C0330表示。

(2)两片式摇盖纸盒(C0400)
C0410为单壁两片式结构；C0420为双壁两片式结构(图略)；C0510为摇盖式香烟盒结构。

(3)三片组合式摇盖纸盒(C0600)(图略)
4. 包折式折叠纸盒
专注下一代成长，为了孩子。

包装结构设计报告包装结构设计指从科学原理出发，根据不同包装材料、不同包装容器的成型方式，以及包装容器各部分的不同要求，对包装的内、外构造所进行的设计。

从设计的目的上主要解决科学性与技术性；从设计的功能上主要体现容装性、保护性、方便性和“环境友好”性，同时与包装造型和装潢设计共同体现显示性和陈列性。

下面主要从纸盒类中的折叠纸盒和粘贴纸盒的结构设计中了解包装结构设计的基础知识。

一、折叠纸盒折叠纸盒可以按成型方式分为管式、盘式、管盘式和非管非盘式等几大类。

（一）管式折叠纸盒①管式折叠纸盒的盒盖结构盒盖是商品内装物进出的门户，其结构必须便于内装物的装填且装入后不易自开，从而起到保护作用，而在使用中又便于消费者开启。

a.插入式插入式盒盖折叠纸盒盒盖由三部分组成：一个盖板和两个防尘襟片。

封盖时盖板插入襟片插入盒体，通过纸板之间的摩擦力进行封合，可以包装家庭日用品、医药品等，一便于消费者购买前开启观察，二便于多次取用。

b.锁口式这种盒盖结构是主盖板的锁舌或锁舌群插入相对盖板的锁孔内。

特点是封口牢固可靠，开启稍嫌不便。

c.插锁式插入与锁口相结合。

d.正揿封口式正揿封口式结构是在纸盒盒体上进行折线或弧线的压痕，利用纸板本身的挺度和强度，揿下盖板来实现封口。

其特点是包装操作简便，节省纸板，并可设计出许多别具风格的纸盒造型，但仅限装小型轻量内装物。

e.粘盒封口式粘合封口式盒盖是将盒盖的主盖板与其余三块襟片粘合。

有两种粘合方式，双条涂胶和单条涂胶。

f.显开痕盖显开痕盖即盒盖开启后不能恢复原状且留下明显痕迹，以引起经销商和消费者警惕。

g.翻盖式h.花形锁这是一种特殊锁口形式，它可以通过连续顺次折叠盒盖盖片使其组成造型优美的图案，又称连续摇翼窝进式。

花形装饰性较强，可用于礼品包装，缺点是组装稍显麻烦。

②管式折叠纸盒的盒底结构纸盒盒底主要承受内装物的重量，也受压力、振动、跌落等环境的影响。

同时，如果盒底结构过于复杂，将造成包装结构复杂或包装速度降低，而手工组装又耗时耗力。

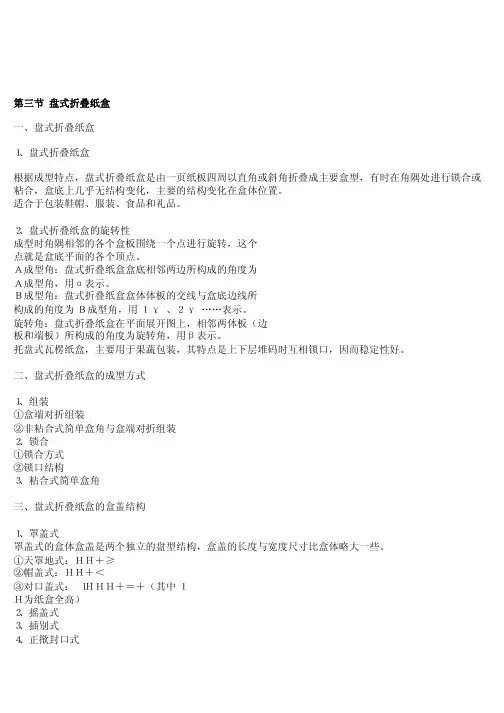

第三节盘式折叠纸盒一、盘式折叠纸盒１、盘式折叠纸盒根据成型特点，盘式折叠纸盒是由一页纸板四周以直角或斜角折叠成主要盒型，有时在角隅处进行锁合或粘合，盒底上几乎无结构变化，主要的结构变化在盒体位置。

适合于包装鞋帽、服装、食品和礼品。

２、盘式折叠纸盒的旋转性成型时角隅相邻的各个盒板围绕一个点进行旋转，这个点就是盒底平面的各个顶点。

Ａ成型角：盘式折叠纸盒盒底相邻两边所构成的角度为Ａ成型角，用α表示。

Ｂ成型角：盘式折叠纸盒盒体体板的交线与盒底边线所构成的角度为Ｂ成型角，用１γ、２γ……表示。

旋转角：盘式折叠纸盒在平面展开图上，相邻两体板（边板和端板）所构成的角度为旋转角，用β表示。

托盘式瓦楞纸盒，主要用于果蔬包装，其特点是上下层堆码时互相锁口，因而稳定性好。

二、盘式折叠纸盒的成型方式１、组装①盒端对折组装②非粘合式简单盒角与盒端对折组装２、锁合①锁合方式②锁口结构３、粘合式简单盒角三、盘式折叠纸盒的盒盖结构１、罩盖式罩盖式的盒体盒盖是两个独立的盘型结构，盒盖的长度与宽度尺寸比盒体略大一些。

①天罩地式：ＨＨ＋≥②帽盖式：ＨＨ＋＜③对口盖式：１ＨＨＨ＋＝＋（其中１Ｈ为纸盒全高）２、摇盖式３、插别式４、正揿封口式５、抽屉盖式６、锁口式四、盘式折叠纸盒的平分角设计１、粘合式或非粘合式简单盒角都是在盘式盒的角隅处进行平分角处理。

２、方向转变折叠纸盒的某一部分需要通过对折的角平分线，实现该部分结构方向的转变。

３、盘式自动折叠纸盒成型后可以折叠成平板状，使用时只要张开盒体，纸盒自动恢复成型。

①毕尔斯（Ｂｅｅｒｓ）式折叠纸盒分为内折式与外折式两种，不论是肉折式还是外折式，折叠线都将Ｂ成型角平分。

②布莱特伍兹（Ｂｒｉｇｈｔｗｏｏｄｓ）式折叠纸盒③前向自动折叠纸盒不论向内还是向外平折，如果角隅处的α、１γ、２γ均为９０°，则对折线与盒底的角度为４５°，即该角为Ｂ成型角１γ的平分角。

④ＴＬＩＣ。

第三公式——内折叠角求解公式⑤ＴＬＩＣ第四公式——外折叠角求解公式五、叠纸包装盒第四节管盘式折叠纸盒一、管盘式折叠纸盒传统异型盒，不论是管式或盘式，在其角隅处的任一个旋转点上。

包装结构设计恰到好处——（尺寸观）我们常看到一些包装破裂、变形、开口、凹凸，出现这种情况的问题除了纸张的强度不够、纸盒运输不当、碰撞等，最核心的问题包装的尺寸错误。

一般来讲都是太大。

我们都知道，产品放入盒子内，盒子的尺寸必须比产品大，但是大多少？纸盒的长和宽约略大于一张纸厚就够了，高度方向约略大于两张纸厚即可。

比如一件产品尺寸是10×10×15cm那纸盒尺寸即为：10.1×10.1×15.2cm（纸厚为1mm）有胶合线的面是背面何为纸盒的长、宽、深（高）在欧美有比较合理的解释，一般认为盒子开口的那部分，应该是长。

盒子放置产品的厚度是高。

3分钟搞定纸盒的正确尺寸制作手样如何检查纸盒的尺寸是否正确一、纸盒结构设计纸盒结构主要分成三大类：•管式折叠纸盒•盘式折叠纸盒•管盘式折叠纸盒日常工作中最常见的是管式和盘式两大类（一）、管式折叠纸盒结构设计其最初涵义是指这类纸盒的盒盖所在的盒面，是众多盒面中面积最小的，如牙膏盒、胶卷盒等。

不过，现在一般从成型特征上加以定义：指在纸盒成型过程中，盒盖和盒底都需要摇翼折叠组装固定或封口的纸盒。

1、管式折叠纸盒定义：2、管式折叠纸盒基本构成：1、2、3、4-体板5-盖6-防尘翼7-糊头8-底9-插舌3、管式折叠纸盒封口结构：最常用的盒盖封口结构：1）磨擦式盒盖这种封口结构是利用插舌与防尘翼、体板之间的摩擦力实现并保持封口的，封口强度及可靠性较差，反复开启、封盖方便，适用于小型、轻量和日常用品、医药品的包装5mm的肩就产生磨擦效果2）锁扣式盒盖插舌半径圆弧的起点让开了一张纸厚，这样插舌的长度就会略小于盒长，目的是使插舌更容易插进盒身。

盒长面的深度是高于盒宽面一张纸厚的，目的是为了纸盒成形后，减少盒盖的弹性，使盒盖更挺刮。

高档化妆品纸盒较多采用这种盒盖类型。

3、管式折叠纸盒封口结构：另外比较常见的封口结构1、锁口式：锁口封口结构的强度及可靠性较高，但反复开启、封盖不太方便。
