包装结构设计《管式折叠纸盒结构设计》

彩盒包装之《管式包装盒》8种结构设计样式管式包装盒在日常包装形态中较为常见，大多数彩盒包装，如食品、药品、日常用品等都采用这种包装结构方式。

管式包装盒的特点是在成型过程中，盒盖和盒底都需要摇翼折叠组装（或粘接）固定或封口，而且大都为单体结构（展开结构为一整体），在盒体的侧面有粘口。

纸盒基本形态为四边形，也可以在此基础上扩展为多边形。

一、管式包装盒的盒盖结构盒盖是装商品的入口，也是消费者拿取商品的出口，所以在结构设计上要求组装简便和开启方便，既保护商品又能满足特定包装的开启要求。

1、插入摇盖式其盒盖有3个摇盖部分，主盖有伸长出的插舌，以便插入盒体起到封闭作用。

设计时应注意摇盖的咬合关系问题。

这种盖在管式包装盒中应用较为广泛。

2、锁口式这种结构通过正背两个面的摇盖相互产生插接锁合，使封口比较牢固，但组装与开启稍有些麻烦。

3、插锁式插接与锁合相结合的一种方式，结构比插入摇盖式更牢固。

4、摇盖双保险插入式这种结构使摇盖受到双重咬合，非常牢固，而且摇盖与盖舌的咬合口可以省去，更便于重复多次开启使用。

5、粘合封口式这种粘合方法密封性好，适合自动化机器生产，但不能重复开启。

主要适合于包装粉状、粒状的商品，如洗衣粉、谷类食品等，一旦拆开，无法重复使用。

6、一次性防伪式其特点是利用齿状裁切线，在消费者开启包装的同时，使包装结构得到破坏，防止出现有人再利用包装进行仿冒活动。

这种包装盒主要用于药品包装和一些小食品包装中，像胶卷包装/纸巾抽纸包装盒目前也都采用这种开启方式。

7、正揿封口式利用纸张的耐折和韧性的特征，采用弧线的折线，揿下压翼就可以实现封口。

这种结构组装、开启、使用都极为方便，而且最为省纸，造型也优美，适合用于小商品的包装。

8、连续摇翼窝进式这种锁合包装结构方式造型优美，极具装饰性，但手工组装和开启较麻烦，适合于礼品包装，应用于婚礼糖果包装盒，圣诞节礼品包装盒。

二、管式包装盒的盒底结构盒底承受着商品的重量，因此强调牢固性。

包装结构设计报告包装结构设计指从科学原理出发，根据不同包装材料、不同包装容器的成型方式，以及包装容器各部分的不同要求，对包装的内、外构造所进行的设计。

从设计的目的上主要解决科学性与技术性；从设计的功能上主要体现容装性、保护性、方便性和“环境友好”性，同时与包装造型和装潢设计共同体现显示性和陈列性。

下面主要从纸盒类中的折叠纸盒和粘贴纸盒的结构设计中了解包装结构设计的基础知识。

一、折叠纸盒折叠纸盒可以按成型方式分为管式、盘式、管盘式和非管非盘式等几大类。

（一）管式折叠纸盒①管式折叠纸盒的盒盖结构盒盖是商品内装物进出的门户，其结构必须便于内装物的装填且装入后不易自开，从而起到保护作用，而在使用中又便于消费者开启。

a.插入式插入式盒盖折叠纸盒盒盖由三部分组成：一个盖板和两个防尘襟片。

封盖时盖板插入襟片插入盒体，通过纸板之间的摩擦力进行封合，可以包装家庭日用品、医药品等，一便于消费者购买前开启观察，二便于多次取用。

b.锁口式这种盒盖结构是主盖板的锁舌或锁舌群插入相对盖板的锁孔内。

特点是封口牢固可靠，开启稍嫌不便。

c.插锁式插入与锁口相结合。

d.正揿封口式正揿封口式结构是在纸盒盒体上进行折线或弧线的压痕，利用纸板本身的挺度和强度，揿下盖板来实现封口。

其特点是包装操作简便，节省纸板，并可设计出许多别具风格的纸盒造型，但仅限装小型轻量内装物。

e.粘盒封口式粘合封口式盒盖是将盒盖的主盖板与其余三块襟片粘合。

有两种粘合方式，双条涂胶和单条涂胶。

f.显开痕盖显开痕盖即盒盖开启后不能恢复原状且留下明显痕迹，以引起经销商和消费者警惕。

g.翻盖式h.花形锁这是一种特殊锁口形式，它可以通过连续顺次折叠盒盖盖片使其组成造型优美的图案，又称连续摇翼窝进式。

花形装饰性较强，可用于礼品包装，缺点是组装稍显麻烦。

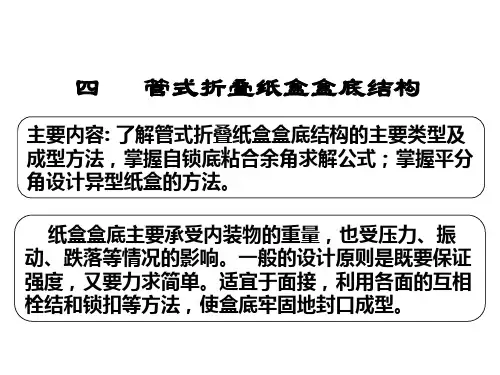

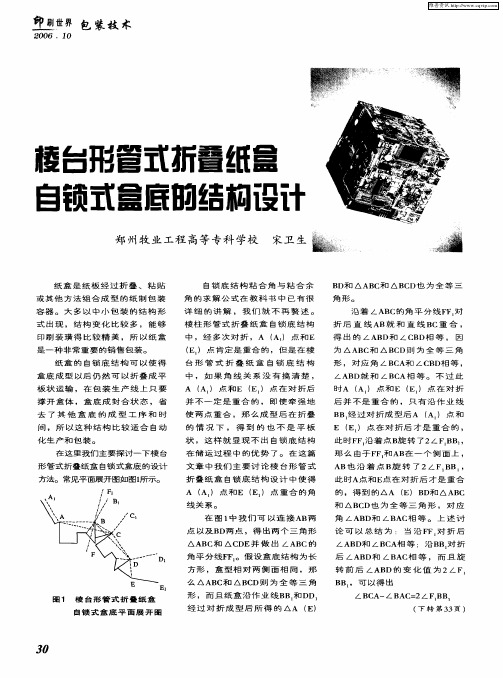

②管式折叠纸盒的盒底结构纸盒盒底主要承受内装物的重量，也受压力、振动、跌落等环境的影响。

同时，如果盒底结构过于复杂，将造成包装结构复杂或包装速度降低，而手工组装又耗时耗力。

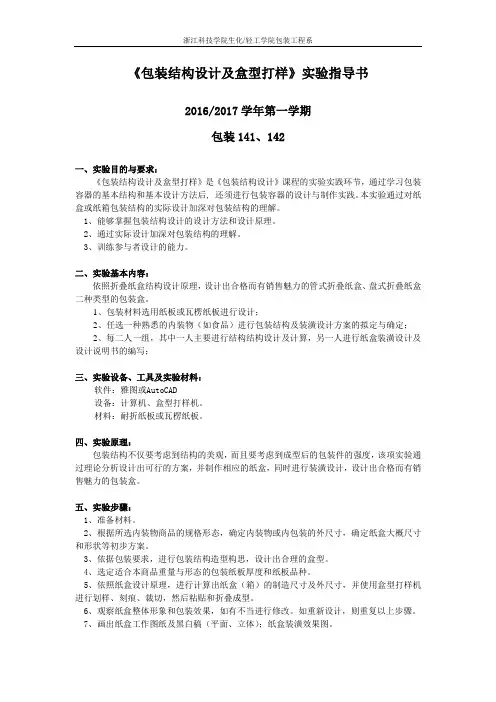

《包装结构设计及盒型打样》实验指导书2016/2017学年第一学期包装141、142一、实验目的与要求：《包装结构设计及盒型打样》是《包装结构设计》课程的实验实践环节，通过学习包装容器的基本结构和基本设计方法后, 还须进行包装容器的设计与制作实践。

本实验通过对纸盒或纸箱包装结构的实际设计加深对包装结构的理解。

1、能够掌握包装结构设计的设计方法和设计原理。

2、通过实际设计加深对包装结构的理解。

3、训练参与者设计的能力。

二、实验基本内容：依照折叠纸盒结构设计原理，设计出合格而有销售魅力的管式折叠纸盒、盘式折叠纸盒二种类型的包装盒。

1、包装材料选用纸板或瓦楞纸板进行设计；2、任选一种熟悉的内装物（如食品）进行包装结构及装潢设计方案的拟定与确定；2、每二人一组，其中一人主要进行结构结构设计及计算，另一人进行纸盒装潢设计及设计说明书的编写；三、实验设备、工具及实验材料：软件：雅图或AutoCAD设备：计算机、盒型打样机。

材料：耐折纸板或瓦楞纸板。

四、实验原理：包装结构不仅要考虑到结构的美观，而且要考虑到成型后的包装件的强度，该项实验通过理论分析设计出可行的方案，并制作相应的纸盒，同时进行装潢设计，设计出合格而有销售魅力的包装盒。

五、实验步骤：1、准备材料。

2、根据所选内装物商品的规格形态，确定内装物或内包装的外尺寸，确定纸盒大概尺寸和形状等初步方案。

3、依据包装要求，进行包装结构造型构思，设计出合理的盒型。

4、选定适合本商品重量与形态的包装纸板厚度和纸板品种。

5、依照纸盒设计原理，进行计算出纸盒（箱）的制造尺寸及外尺寸，并使用盒型打样机进行划样、刻痕、裁切，然后粘贴和折叠成型。

6、观察纸盒整体形象和包装效果，如有不当进行修改。

如重新设计，则重复以上步骤。

7、画出纸盒工作图纸及黑白稿（平面、立体）；纸盒装潢效果图。

六、实验注意事项：1. 包装盒要适合于内装物的形状和规格.2. 其结构要能足以承受内装物品重量, 确保在流通中不破裂, 不散落.3. 包装盒的结构形式要新颖别致, 兼有制作方便打开方便的优点.4. 包装盒要符合以下特别要求: 装箱, 分组, 流通, 携带, 销售, 使用等.七、结果：每个学生需提交完整的设计方案、有关分析和计算过程、设计图纸，选择性提交设计实物。

包装结构设计恰到好处——（尺寸观）我们常看到一些包装破裂、变形、开口、凹凸，出现这种情况的问题除了纸张的强度不够、纸盒运输不当、碰撞等，最核心的问题包装的尺寸错误。

一般来讲都是太大。

我们都知道，产品放入盒子内，盒子的尺寸必须比产品大，但是大多少？纸盒的长和宽约略大于一张纸厚就够了，高度方向约略大于两张纸厚即可。

比如一件产品尺寸是10×10×15cm那纸盒尺寸即为：10.1×10.1×15.2cm（纸厚为1mm）有胶合线的面是背面何为纸盒的长、宽、深（高）在欧美有比较合理的解释，一般认为盒子开口的那部分，应该是长。

盒子放置产品的厚度是高。

3分钟搞定纸盒的正确尺寸制作手样如何检查纸盒的尺寸是否正确一、纸盒结构设计纸盒结构主要分成三大类：•管式折叠纸盒•盘式折叠纸盒•管盘式折叠纸盒日常工作中最常见的是管式和盘式两大类（一）、管式折叠纸盒结构设计其最初涵义是指这类纸盒的盒盖所在的盒面，是众多盒面中面积最小的，如牙膏盒、胶卷盒等。

不过，现在一般从成型特征上加以定义：指在纸盒成型过程中，盒盖和盒底都需要摇翼折叠组装固定或封口的纸盒。

1、管式折叠纸盒定义：2、管式折叠纸盒基本构成：1、2、3、4-体板5-盖6-防尘翼7-糊头8-底9-插舌3、管式折叠纸盒封口结构：最常用的盒盖封口结构：1）磨擦式盒盖这种封口结构是利用插舌与防尘翼、体板之间的摩擦力实现并保持封口的，封口强度及可靠性较差，反复开启、封盖方便，适用于小型、轻量和日常用品、医药品的包装5mm的肩就产生磨擦效果2）锁扣式盒盖插舌半径圆弧的起点让开了一张纸厚，这样插舌的长度就会略小于盒长，目的是使插舌更容易插进盒身。

盒长面的深度是高于盒宽面一张纸厚的，目的是为了纸盒成形后，减少盒盖的弹性，使盒盖更挺刮。

高档化妆品纸盒较多采用这种盒盖类型。

3、管式折叠纸盒封口结构：另外比较常见的封口结构1、锁口式：锁口封口结构的强度及可靠性较高，但反复开启、封盖不太方便。

1.选题背景1.1产品的简介金丝猴奶糖，金丝猴集团龙头产品——“金丝猴”牌糖果、巧克力、饮品、小食品等四个系列，200多个品种，畅销全国二十多个省市自治区的150多个大中城市和广大农村，并出口到美国、澳大利亚、新西兰、俄罗斯、蒙古、哈萨克斯坦、东南亚及亚太地区，受到国内外广大消费者的欢迎。

目前在国内糖果行业企业生产规模已居前三强。

金丝猴奶糖是一种结构比较疏松的半软性糖果。

糖体剖面有微小的气孔，带有韧性和弹性，耐咀嚼，口感柔软细腻。

奶糖以含有大量奶品而得名，这类糖的主要特点是具有奶的独特芳香，又称为焦香糖果。

奶糖的外形多为圆柱形，也有长方形和方形。

色泽多为乳白或微黄色。

奶糖的平均含水量为5～8%，还原糖含量在14～25%之间。

1.2产品包装的要求此包装是盒式包装，结构简单大方，便于机械生产，降低生产成本。

精致图案更容易引起人们的购买欲望，促进销售。

而且奶糖包装设计应在造型上与众不同，只有优美的造型才能给消费者丰富的视觉享受。

另外，奶糖包装的装潢可从色彩中体现出来，色彩的运用只能从食品的特点出发，设计需要显示出奶糖的特色，同时兼顾消费者的欣赏习惯。

另外，合理的食品包装应做到对奶糖有恰倒好处的保护性，包括物理、化学、生物性能保护和并不浮夸的精美装饰，方便贮存、运输和消费者使用。

1.3设计思想在包装设计的过程中，要考虑到该产品的价位和上市时间与包装结构、包装装潢的一致性，要避免过度包装的情况出现。

而且产品的包装设计也应该符合大众的欣赏口味，尽量做到创意新颖独特，在不过多增加包装成本的前提下满足广大群众的使用需求和审美观念。

整体以红色、蓝色和粉色为主色调，色彩活泼生动，透出一种浓香、甜蜜、诱发食欲的感觉。

精致的图案更容易引起人们的购买欲望，促进销售。

2.纸盒结构设计2.1产品性能及特征分析金丝猴奶糖的形状为方体，加上外边小包装可近似看作直径10mm，高50mm的规则圆柱体进行计算。

该糖果大多以扭结式蜡纸做内包装，以长方体的塑料袋为中包装。
