活塞环弹力检测方法

活塞环拆装、检测和测量活塞环是柴油机燃烧室的组成零件之一，它的功用可归纳为，密封燃烧室、散出活塞热量和调节气缸润滑。

活塞环要实现这些功用，必须与气缸壁紧贴，这就要求环具有足够的弹力和符合要求的贴合。

环的弹力不足和贴合不良会引起密封性下降，严重时会因环的“压入”而窜气；同时贴合不良也不利益活塞散热和调节气缸润滑（油环）的作用。

柴油机工作时，活塞环处在高温高压以及润滑极其困难的条件下，特别第一道环。

这一方面使环和缸套遭受强烈的摩擦和磨损，使环弹性减弱和贴合不良，环的工作性能恶化，严重时会引起拉缸、断环。

另一方面，环及环槽在高温下受热膨胀，若环的间隙（搭口间隙、天地间隙等）调整不当，也将引起气缸密封不良，环的卡阻、顶死，使柴油机工作性能和使用寿命下降。

为了保证活塞环具有良好的工作性能，必须定期对活塞环进行拆检。

为此本内容所要求进行的项目有：1.活塞环拆装；2.活塞环搭口间隙、天地间隙测量；3。

活塞环弹性定性检验；4.活塞环与缸套密封性检验。

任务一活塞环拆装一、目的：掌握活塞环的拆卸和装配方法二、设备及工量具：柴油机、活塞环钳（或两绳套）三、拆装步骤：1、将活塞从缸中吊出。

2、清洁积碳，对有卡死现象的环，可用轻柴油浸泡后用橡胶锤轻敲使其活动，不得用凿子凿削。

3、将活塞环钳的钳口稳固地装于环的两搭口上，小心地将环慢慢地胀开，使之内径稍大于环槽（或一人将两绳套分别搭于环的两搭口，用两手大拇指分别钩住绳套，然后小心地向外拉使环张开）。

注意随时保持环与活塞的同心4、稳定住环搭口开度，小心地将环提起（或装入），随时调整环与活塞的同心度，使环与活塞同圈间隙均匀地拆出（或装入）活塞环。

5、拆卸时，从两侧向中间逐根拆下，以减少环拆装时行经的距离，并随时做好活塞环的排列顺序及工作面标记（对于中小型柴油机可以从第一道环逐根往下拆）。

6、装配时，先装中间一根环再从两端逐根装入，其排列顺序、工作面及油环的方向不得装错（对于中小型柴油机从最末道油环逐根网上装）。

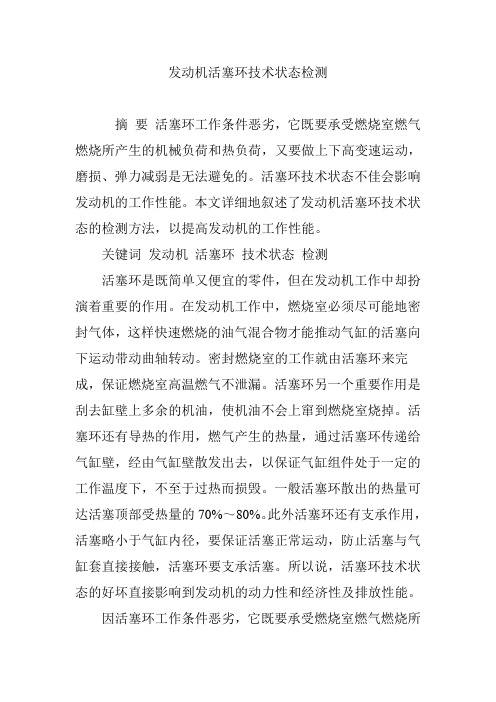

发动机活塞环技术状态检测摘要活塞环工作条件恶劣，它既要承受燃烧室燃气燃烧所产生的机械负荷和热负荷，又要做上下高变速运动，磨损、弹力减弱是无法避免的。

活塞环技术状态不佳会影响发动机的工作性能。

本文详细地叙述了发动机活塞环技术状态的检测方法，以提高发动机的工作性能。

关键词发动机活塞环技术状态检测活塞环是既简单又便宜的零件，但在发动机工作中却扮演着重要的作用。

在发动机工作中，燃烧室必须尽可能地密封气体，这样快速燃烧的油气混合物才能推动气缸的活塞向下运动带动曲轴转动。

密封燃烧室的工作就由活塞环来完成，保证燃烧室高温燃气不泄漏。

活塞环另一个重要作用是刮去缸壁上多余的机油，使机油不会上窜到燃烧室烧掉。

活塞环还有导热的作用，燃气产生的热量，通过活塞环传递给气缸壁，经由气缸壁散发出去，以保证气缸组件处于一定的工作温度下，不至于过热而损毁。

一般活塞环散出的热量可达活塞顶部受热量的70%～80%。

此外活塞环还有支承作用，活塞略小于气缸内径，要保证活塞正常运动，防止活塞与气缸套直接接触，活塞环要支承活塞。

所以说，活塞环技术状态的好坏直接影响到发动机的动力性和经济性及排放性能。

因活塞环工作条件恶劣，它既要承受燃烧室燃气燃烧所产生的机械负荷和热负荷，又要因上下高变速运动而与气缸壁、活塞环槽发生相对的摩擦运动，活塞环的磨损、弹力逐渐减弱都是无法避免的。

活塞环技术状态的变坏必然会影响其工作性能。

因此，我们要及时发现活塞环技术状态的恶化，以提高发动机的工作性能。

活塞环技术状态可通过以下几项检测来确定。

1.检查活塞环端隙活塞环的端隙（或开口间隙）是指活塞环装入气缸后，在活塞环开口处两端面之间的间隙，用以防止活塞环受热膨胀后卡死在气缸内。

测量活塞环端隙时，对于标准新气缸，测量气缸内壁的上中下部位都可确定活塞环的开口间隙。

对于使用过、未经加工的气缸，用量缸表检测气缸的锥度和椭圆度是否超限，如无量缸表可用活塞来检测。

若气缸不超限选配活塞环开口间隙，按活塞环在气缸内行程的最下端的部位选配最标准。

一招教你快速明白发动机活塞环的作用及检测方法活塞环的功用及工作条件活塞环是具有弹性的开口环，按其功用可分为气环和油环两类，如图：活塞环的分类活塞环分为：气环、油环气环的作用：气环也叫压缩环，是保证活塞与气缸壁之间的密封，防止气缸内的混合气、高压燃气、废气大量漏入曲轴箱，同时还防止润滑油进入燃烧室，以及将活塞头部的热量传给气缸壁，再由冷却水或空气带走。

活塞环在自由状态时，外圆尺寸比气缸内径大些，所以装入气缸后，环就产生一定的弹力而紧贴在气缸壁上。

形成密封面，另外，还起到刮油、布油的辅助作用。

气环在发动机各个行程中的作用。

活塞环的作用：1、气密功能2、刮油功能3、导热功能1.进气行程：活塞下行，环靠着上方，防止润滑油进入燃烧室2.压缩行程：活塞上行，环靠着下方，防止混合气漏入油底壳.做功行程：被燃烧后的气体压住靠着下方。

同时在环的背压作用下压紧在气缸壁上，增强密封性。

4.排气行程：活塞上行，受气体压力和背压作用（和3做功行程状态相同），防止废气漏入油底壳。

油环的作用将气缸壁上多余的机油刮回油底壳，并在汽缸壁上均匀地布油，这样既可以防止机油窜入燃烧室，又可以减少活塞、活塞环与气缸的摩擦力和磨损；此外，油环也兼起密封作用，一般活塞上装有1~2到油环。

活塞环的安装方向：活塞环在安装时，应注意其安装方向，环开口方向印有标记（圆点、字母）的方向，装配时此环面朝上（活塞顶部）方向。

油环的刮油原理：在油环径向方向开有贯穿的油孔或油槽，在活塞的油环槽内和环岸上开有许多排小孔和斜孔·当活塞下行时，刮下的油通过油环径向槽内的小孔或狭缝和环岸上的斜孔流入机体内·当活塞上行时，活塞环都贴在环槽下侧面，使气环与油环间的机油通过活塞环槽上的排油孔流入机体内活塞环的结构：活塞环的三大间隙：端隙、侧隙、背隙活塞环的密封原理：气环自由状态非圆，随活塞装入气缸后，靠气弹力紧贴在气缸壁上（F1），形成第一密封面。

·同时，气环在燃气作用下被压向环槽下端面（F3），形成第二密封面。

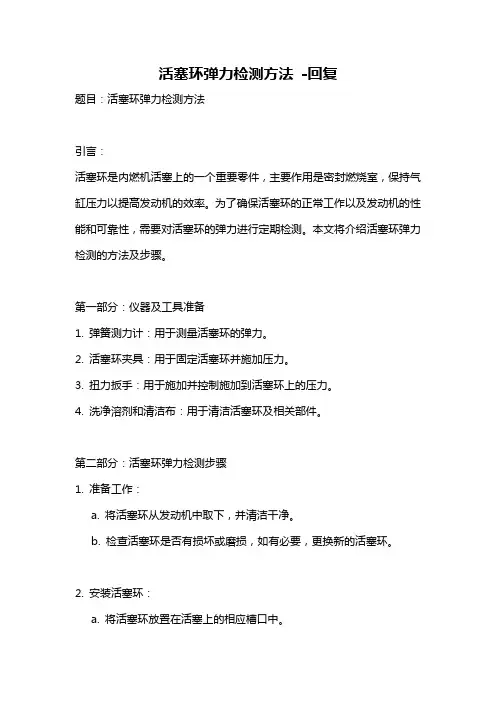

活塞环弹力检测方法-回复题目：活塞环弹力检测方法引言：活塞环是内燃机活塞上的一个重要零件，主要作用是密封燃烧室，保持气缸压力以提高发动机的效率。

为了确保活塞环的正常工作以及发动机的性能和可靠性，需要对活塞环的弹力进行定期检测。

本文将介绍活塞环弹力检测的方法及步骤。

第一部分：仪器及工具准备1. 弹簧测力计：用于测量活塞环的弹力。

2. 活塞环夹具：用于固定活塞环并施加压力。

3. 扭力扳手：用于施加并控制施加到活塞环上的压力。

4. 洗净溶剂和清洁布：用于清洁活塞环及相关部件。

第二部分：活塞环弹力检测步骤1. 准备工作：a. 将活塞环从发动机中取下，并清洁干净。

b. 检查活塞环是否有损坏或磨损，如有必要，更换新的活塞环。

2. 安装活塞环：a. 将活塞环放置在活塞上的相应槽口中。

b. 使用夹具将活塞环固定在相应槽口中，确保活塞环正确安装并不会移动。

3. 施加压力：a. 将活塞环夹具放置在弹簧测力计上，并将压力调节到初始设置值。

根据活塞环的规格，通常初始压力设置在30-50N之间。

b. 使用扭力扳手逐渐增加压力，直到达到规定的压力范围。

根据活塞环的规格，通常压力范围在100-200N之间。

4. 测量弹力：a. 使用弹簧测力计测量施加到活塞环上的压力。

确保读数准确并记录下来。

b. 根据活塞环的规格和制造商提供的参考值，判断所测得的压力是否处于正常范围之内。

5. 结果分析：a. 将测得的弹力与活塞环制造商提供的参考值进行比较。

b. 如果测得的压力超出了参考值的范围，说明活塞环弹力存在问题，需要更换新的活塞环。

6. 清洁和重新安装：a. 使用洗净溶剂清洁活塞环及相关部件。

b. 将活塞环重新安装到活塞上，并确保其正确安装。

结论：活塞环弹力的检测是确保发动机工作正常的重要一环。

通过使用合适的仪器和工具，按照正确的步骤进行检测，可以快速准备地了解活塞环的弹力状态，并及时采取相应的措施。

这样可以确保活塞环正常工作，提高发动机的性能和可靠性。

活塞环的测量方法
活塞环的测量方法主要有外径测量、内径测量和厚度测量三种方法。

1. 外径测量:
活塞环的外径测量可以使用游标卡尺、内六规、显微镜等工具进行。

首先，将活塞环取出清洗干净，并确保工具清洁无杂质。

然后，将游标卡尺的尺口调整至与活塞环垂直，并轻轻将游标卡尺的尺寸钳紧活塞环的外端，记录读数。

同样的方法也可以使用内六规或显微镜进行外径测量。

2. 内径测量:
活塞环的内径测量可以使用千分尺、游标卡尺和内径千分尺等工具进行。

首先，将活塞环放入测量装置中，确保活塞环与测量装置接触紧密。

然后，根据测量装置的不同，使用相应的工具进行测量。

例如，使用千分尺时，将千分尺的测头插入活塞环内径，轻轻旋转千分尺的定位螺杆，使测头与活塞环的内表面接触紧密，并读取千分尺上的测量值。

3. 厚度测量:
活塞环的厚度测量可以使用外观测量仪器、千分尺和显微镜等工具进行。

外观测量仪器可以直接测量活塞环的厚度，读取仪器上的数值即可。

使用千分尺时，将千分尺的两个测头分别放在活塞环的上下端面，用定位螺杆调整千分尺的位置，使测头紧贴活塞环的端面，并读取千分尺上的测量值。

使用显微镜时，将活塞环放在显微镜下，通过显微镜的放大功能观察活塞环的厚度，可以使用目镜测微器
进行测量。

需要注意的是，在进行活塞环测量时，要注意测量工具的精度和测量的精确性。

确保测量工具的准确度和测量方法的合理性，以获得准确的测量结果。

同时，要注意保持活塞环的清洁和完整性，以免测量结果受到干扰或误差。

此外，根据具体的测量要求和实际情况，可以选择合适的测量方法和工具，以提高测量效率和准确性。

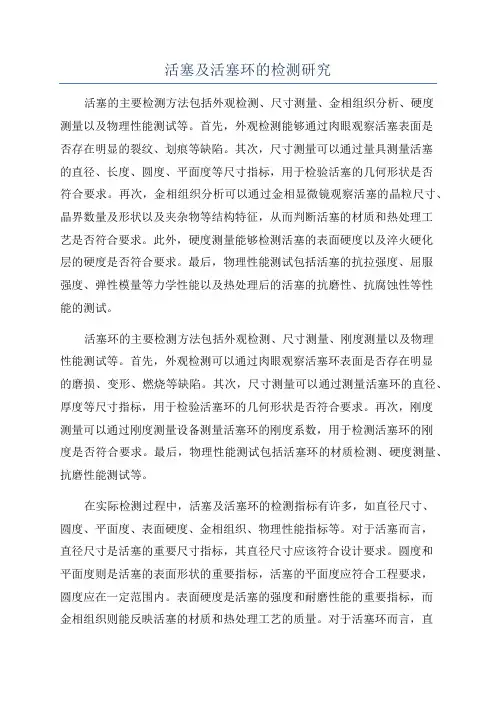

活塞及活塞环的检测研究活塞的主要检测方法包括外观检测、尺寸测量、金相组织分析、硬度测量以及物理性能测试等。

首先，外观检测能够通过肉眼观察活塞表面是否存在明显的裂纹、划痕等缺陷。

其次，尺寸测量可以通过量具测量活塞的直径、长度、圆度、平面度等尺寸指标，用于检验活塞的几何形状是否符合要求。

再次，金相组织分析可以通过金相显微镜观察活塞的晶粒尺寸、晶界数量及形状以及夹杂物等结构特征，从而判断活塞的材质和热处理工艺是否符合要求。

此外，硬度测量能够检测活塞的表面硬度以及淬火硬化层的硬度是否符合要求。

最后，物理性能测试包括活塞的抗拉强度、屈服强度、弹性模量等力学性能以及热处理后的活塞的抗磨性、抗腐蚀性等性能的测试。

活塞环的主要检测方法包括外观检测、尺寸测量、刚度测量以及物理性能测试等。

首先，外观检测可以通过肉眼观察活塞环表面是否存在明显的磨损、变形、燃烧等缺陷。

其次，尺寸测量可以通过测量活塞环的直径、厚度等尺寸指标，用于检验活塞环的几何形状是否符合要求。

再次，刚度测量可以通过刚度测量设备测量活塞环的刚度系数，用于检测活塞环的刚度是否符合要求。

最后，物理性能测试包括活塞环的材质检测、硬度测量、抗磨性能测试等。

在实际检测过程中，活塞及活塞环的检测指标有许多，如直径尺寸、圆度、平面度、表面硬度、金相组织、物理性能指标等。

对于活塞而言，直径尺寸是活塞的重要尺寸指标，其直径尺寸应该符合设计要求。

圆度和平面度则是活塞的表面形状的重要指标，活塞的平面度应符合工程要求，圆度应在一定范围内。

表面硬度是活塞的强度和耐磨性能的重要指标，而金相组织则能反映活塞的材质和热处理工艺的质量。

对于活塞环而言，直径尺寸和厚度是活塞环的重要尺寸指标，其应符合设计要求。

刚度系数是活塞环刚度的重要指标，其值应在一定范围内。

活塞环的材质、硬度以及抗磨性能也是重要的检测指标。

为了实现活塞及活塞环的准确检测，需要使用到一系列的检测设备，如金相显微镜、硬度计、测量仪器等。

第四节活塞环的检修活塞环是柴油机燃烧室的组成零件之一。

具有保持活塞与气缸套之间有效密封的作用和将活塞热量传递给气缸壁的散热作用，以及调节气缸润滑油的作用。

活塞环又是柴油机的易损零件，主要损坏形式有：过度磨损、折断、粘着和弹力丧失等。

活塞环的工作性能直接影响气缸和柴油机的工作性能。

为此，应定期地通过扫气口检查和判断其工作情况。

一、扫气口检查通过扫气口检查活塞环等零件是获取柴油机运转过程中气缸工作信息的直接、简便和经济的方法。

1．检查方法(1)准备柴油机停车后一段时间，拆除扫气箱上操纵侧的气缸观察孔盖板，清洁观察孔。

借助一长柄强光灯泡伸入缸中进行观察。

此工作应由两人配合进行，一人观察，一人记录观察情况。

检查中应使冷却水或冷却油保持循环，以便检查有无漏泄：关闭主起动阀和起动空气，并啮合盘车机；盘车使活塞处于下止点，并由此位置开始检查。

为了观察清楚和判断正确，必须把零件工作表面擦拭干净。

(2)观察部位观察时，盘车使活塞上行至扫气口下方，自观察孔观看检查气缸壁和活塞头部；当活塞上行通过扫气口时，清洁并查看活塞头、活塞环和活塞裙工作表面；活塞继续上行，查看气缸套下部和活塞杆的情况。

2．观察活塞环的工作状况活塞环在气缸中有以下几种可能出现的状况，观察时应细心观察、分析和判断。

(1)活塞环良好工作状态：活塞环与气缸工作表面光亮、湿润，环在环槽内活动自如，无过度磨损痕迹，环的棱边可能尖锐但无毛刺。

(2)活塞环表面有局部轻微擦伤，且对应棱边尖锐有毛刺，对应缸壁也有轻微磨损。

(3)活塞环表面上有纵向拉痕，是由燃油中硬质颗粒造成的。

(4)活塞环槽内如积炭较厚和较硬使环粘于环槽中，将会造成气缸密封不良。

此时可用木棒触动活塞环检查其是否粘着和粘着的程度。

(5)活塞环裂纹或折断，亦可用木棒触动进行判断。

(6)活塞环漏气，使环表面干燥发黑，且缸壁上有大面积干燥发黑表面。

(7)活塞头、头几道环和环槽内有带颜色（稍白、黄、褐色等）的灰状堆积物，是气缸油中碱性添加剂导致，可引起缸套严重磨损。
