活塞环端隙是指活塞环两个端部之间的隙距，也可称为活塞环公差。

如果活塞环的端部隙距不适宜，将会导致发动机发动效率低下，甚至故障。

因此，对活塞环端部隙的测量非常重要。

以下是活塞环端部隙测量的步骤：
第一步：校准测量仪器。

在进行活塞环端部隙测量之前，必须使用测微计、指前仪或激光测距仪等测量仪器，将其精确校准。

第二步：移除活塞环。

要进行活塞环端部隙测量，必须先移除活塞环。

第三步：准备测量物品。

将活塞环移除后，可以在活塞环夹板上使用拉金属块或活塞环把手等物品，以模拟活塞环的端部位置，为测量做准备。

第四步：测量活塞环端部位置。

使用测量仪器，测量活塞环夹板上的测量物品之间的距离，以确定活塞环端部位置。

第五步：测量活塞环端部隙距。

使用测量仪器，测量活塞环端部位置之间的距离，即活塞环端部隙距。

第六步：比较测量结果。

将测量得到的活塞环端部隙距与标准值进行对比，如果不符合规定，将需要进行调整。

以上就是活塞环端部隙的测量步骤，调整活塞环端部隙是确保发动机运行正常的重要步骤，因此，在进行活塞环端部隙测量时，应特别注意校准测量仪器，并仔细检查测量结果，以保证测量的准确性和可靠性。

实训项目：活塞环检测。

使用工具/设备：塞尺。

实训目的：掌握活塞环间隙的检测要领。

实训重点：活塞环间隙的测量方法。

实训难点：活塞环的间隙数值正确读取。

实训流程：1 活塞环主要的间隙有开口间隙（端面间隙）和侧间隙，这两个间隙过大或过小对发动机的动力影响很大。

过小或造成活塞环卡死，失去应用的密封作用，过大会造成发动机机油消耗量过大，同样也会降低发动机的动力。

2 活塞环开口间隙（端面间隙）测量方法：将活塞环（第一二道）放入气缸筒内，使用活塞顶部轻轻推入至活塞在上止点活塞环所处的位置，注意放平，不得歪斜。

选择塞尺合适的尺寸测量片放入开口处，测量其开口间隙数值，应符合发动机的技术标准。

3 活塞环侧间隙的测量方法：将活塞环放入活塞环槽内，使用合适的塞尺测量片测量活塞环与环槽之间的间隙，应符合发动机的技术标准。

4 如果活塞环开口间隙（端面间隙）过小，可使用什锦锉锉刀进行修整到规定的数值。

5 侧间隙过小可以使用研磨方法进行修理，在没有记号的一面进行研磨，也可车削活塞的环槽。

注意事项：防止用力过大折断活塞环。

实训现场安全应急预案：为了确保教学实训中的人员与财产的安全，为了避免不必要的人身和财物的损害，遵循“安全第一，预防为主”的方针，高度重视实训室安全工作，增强安全防范意识。

特规定教学实训室安全防护措施与与应急方案。

1 现场准备在有效期内的消防灭火器，懂初起火灾的扑救知识与应用。

2 现场备有医疗救护用品与药品。

3 待发动机温度降至或接近环境温度时方可操作。

4 严禁携带易燃、易爆、有毒物品带入实训室，5 学生进入实训室严格遵守实训室安全管理规定，严禁打闹嬉笑，对不明白的设备及工具不要随意触动，服从实训课老师的指挥。

6 遇有紧急情况，如火灾、人员伤害等，会拨打119、120报警电话。

7 如遇突发公共事件，实训老师应采取应急措施，减少损失，救治伤员，组织学生疏散、撤离，避免踩踏和滋生事故发生，并及时报告。

皖北经济技术学校 2017—2018学年第一学期 《汽车发动机构造》导学案 编制：侯哲 审核： 使用时间：班级 ： 姓名： 小组： 小组评价： 教师评价：1活塞环三隙的测量【学习目标】1、知识目标：掌握发动机活塞环三隙的测量方法2、能力目标：利用网络、视频等自学，同学之间相互交流3、情感目标：培养专业兴趣，独立思考，合作交流，自我管理的能力【重点难点】1、合理使用工具测量活塞环的三隙【自主学习】回顾内容：1、气环为一带有切口的弹性片圆装环，在自由状态下，气环的外径略气缸的直径 ，当环装入气缸后，产生弹力压紧在气缸壁上，其切口处有一定间隙称为 。

A 、大于 B 、小于 C 、端隙新课内容： 一、活塞环三隙检测1、活塞环端隙检测方法(1)把活塞环装入到气缸内，然后用不带活塞环的活塞将其推到该环处在的上止点位置，用塞尺检查端隙是否符合要求。

(2) 量具用之前应该清洁校准（3）塞尺感觉稍有阻力，即为间隙值。

左图是检测发动机活塞环端隙（4） 测量本组发动机活塞环端隙，正确读出测量气环端隙值为 mm 。

22、活塞环侧隙检测方法将环放在环槽内，围绕环槽滚动一圈，环在槽内应滚动自如，既不松动，又无阻滞现象。

然后用塞尺测量侧隙值，应符合要求。

（1）量具用之前应该清洁校准 （2）塞尺感觉稍有阻力，即为间隙值。

（3）测量活塞侧隙时要将活塞环槽清洁干净。

下图是检测发动机活塞环侧隙测量此发动机活塞环侧隙，正确读出气环侧隙值为 mm 。

3、活塞环背隙检测方法用游标卡尺测量出活塞环槽的深度和活塞环的宽度，两者的差即为背隙，应符合要求。

（1）测量此发动机活塞环背隙，正确读出气环背隙值为 mm 。

【合作探究】1、活塞环三隙过大，会对发动机造成什么影响皖北经济技术学校 2017—2018学年第一学期《汽车发动机构造》导学案编制：侯哲审核：使用时间：班级：姓名：小组：小组评价：教师评价：【自我评估】1、请根据自己任务的完成情况，对自己的学习进行自我评估，并提出改进意见2、你对本次课有何更好的建议，还存在哪些问题？评语：3。

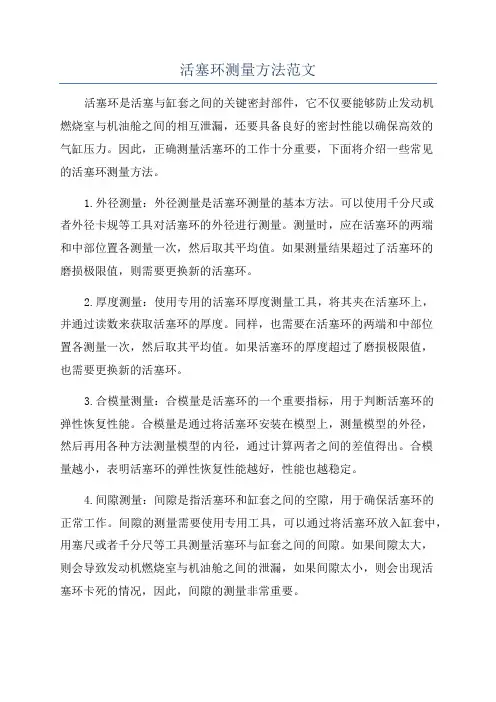

活塞环测量方法范文活塞环是活塞与缸套之间的关键密封部件，它不仅要能够防止发动机燃烧室与机油舱之间的相互泄漏，还要具备良好的密封性能以确保高效的气缸压力。

因此，正确测量活塞环的工作十分重要，下面将介绍一些常见的活塞环测量方法。

1.外径测量：外径测量是活塞环测量的基本方法。

可以使用千分尺或者外径卡规等工具对活塞环的外径进行测量。

测量时，应在活塞环的两端和中部位置各测量一次，然后取其平均值。

如果测量结果超过了活塞环的磨损极限值，则需要更换新的活塞环。

2.厚度测量：使用专用的活塞环厚度测量工具，将其夹在活塞环上，并通过读数来获取活塞环的厚度。

同样，也需要在活塞环的两端和中部位置各测量一次，然后取其平均值。

如果活塞环的厚度超过了磨损极限值，也需要更换新的活塞环。

3.合模量测量：合模量是活塞环的一个重要指标，用于判断活塞环的弹性恢复性能。

合模量是通过将活塞环安装在模型上，测量模型的外径，然后再用各种方法测量模型的内径，通过计算两者之间的差值得出。

合模量越小，表明活塞环的弹性恢复性能越好，性能也越稳定。

4.间隙测量：间隙是指活塞环和缸套之间的空隙，用于确保活塞环的正常工作。

间隙的测量需要使用专用工具，可以通过将活塞环放入缸套中，用塞尺或者千分尺等工具测量活塞环与缸套之间的间隙。

如果间隙太大，则会导致发动机燃烧室与机油舱之间的泄漏，如果间隙太小，则会出现活塞环卡死的情况，因此，间隙的测量非常重要。

5.磨损检查：在测量活塞环的外径时，同时也可以观察活塞环的磨损情况。

如果活塞环表面出现了明显的磨损痕迹或者变形，就需要进行更换。

综上所述，活塞环的测量对于发动机的正常运行至关重要。

通过正确的测量方法，我们可以及时发现活塞环的磨损情况，以便及时更换，避免发动机的故障和损坏。

在进行测量时，需要使用适当的工具，并严格按照操作规程进行操作，以确保测量的准确性。

请简述活塞环端隙的测量步骤活塞环端隙是活塞环和活塞杆上的表面空隙，也是活塞环与活塞筒上装有的空隙，通常用于减少活塞环接触表面的摩擦力。

它也是活塞系统性能的关键参数，它指示着活塞环静态和动态密封的质量。

活塞环端隙的准确测量对评估活塞系统性能至关重要。

活塞环端隙的测量步骤一般分为以下几步：第一步，准备测量工具。

用于测量活塞环端隙的工具包括游标卡尺、测量卡尺、千分尺、活塞环示值尺等，这些工具的准确性将直接影响测量结果的精确程度。

第二步，检查活塞环的状态。

在测量活塞环端隙之前，应首先检查活塞环是否有明显损坏，并查看活塞环上是否有明显的磨损痕迹。

如果有，应更换活塞环。

第三步，检查活塞环和活塞筒，活塞杆上的表面状况。

应将活塞环安装在活塞筒上，然后使用望远镜检查活塞环和活塞筒，活塞杆上的表面状况。

如果发现有污物、油脂等脏东西，应用溶剂清洗后，然后再测量。

第四步，选择测量工具并调整。

根据实际需要，选择合适的测量工具，并将工具的位置调整到测量活塞环端隙时的最佳工作位置。

第五步，测量活塞环端隙。

将测量工具固定在活塞环上，根据测量读数记录在表格上，并在表格上标记下端隙数据，最后根据测量所得的结果进行记录。

第六步，检验结果并处理测量偏差。

完成活塞环端隙的测量后，应检查测量结果，并将测量偏差与标准值进行比较，如果测量结果不符合要求，则可以根据测量结果进行活塞环安装调整。

以上是活塞环端隙的准确测量步骤，它将有助于提高活塞系统的性能和可靠性。

正确的测量方法和准确的测量结果有助于提高活塞系统的工作效率和使用寿命，从而使涡轮增压装置的性能得到提高。

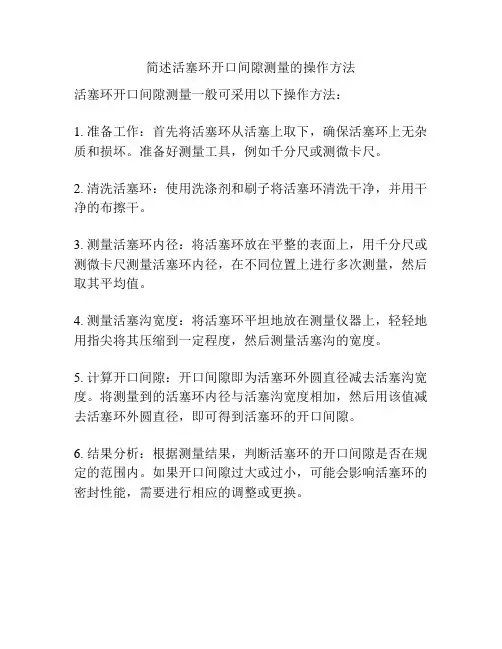

简述活塞环开口间隙测量的操作方法
