CAD中字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时,字体的高度(用h表示)的公称尺寸系列为:1.8mm,2.5mm,3.5mm,5mm,7ram,10mm,14mm,20mm (GB/T 14691―93),如需要书写更大的字,其字体高度应按的比率递增,字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字,并采用国家正式公布推行的简化字,汉字的高度h不应小于3.5mm,其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14;B型字体的笔画宽度为字高的1/10,但在同一图样上,只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜,与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。
GB/T 18229规定,不论图幅大小,图样中字母和数字一律采用3.5号字,汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCAD 2000中,可通过Text Style(字型设置)对话框完成不同字体的设置。
其中,字母和数字字体的设置应在Font列表框中选取ISOCP.SHX字型文件,在Oblique Angle栏中设置15。
.使字为斜体。
汉字有两种字体可供选择,一种是用Big Font(大字型)文件,在Font Style中选取gbcbig.shx字型文件,在Width Factor和Oblique Angle栏中选用缺省值1和0;一种是在Font Name中选取操作系统Ture Type字体“仿宋一GB2312”,将Width Factor设置为0.7,使仿宋字的长宽比符合国标规定,在Oblique Angle栏中选用缺省值0。
CAD图纸标注规范与注意事项在CAD设计领域,图纸标注是非常重要的一环,它不仅可以提供图纸的必要信息,还可以为项目的顺利进行提供便利。
因此,标注规范和注意事项是每个CAD设计师需要掌握的基本知识。
一、标注规范1. 字体和字号选择标注的字体一般选择Arial、Times New Roman等简洁明了的字体,避免使用华文楷体等艺术字体。
字号的选择应根据实际情况来确定,过小的字号会导致标注难以辨认,过大的字号则会影响整体美观。
在图纸中,一般使用10-12磅的字号。
2. 标注线标注线是将标注文字与被标注对象相连的线。
标注线应与图形保持一定的间距,并与被标注对象垂直或水平。
在标注线上方写数字,如果标注线和对象重合,应通过横线将其分开。
3. 尺寸标注尺寸标注是图纸中最常见的标注之一,它可以表达实体的大小和形状。
在进行尺寸标注时,应选择合适的标注方法,例如直线标注、径向标注、角度标注等。
标注文字应与标注线平行,并与对象保持一定的距离。
4. 坐标标注坐标标注是图纸中标注物体位置的方法之一,常用于工程图中。
在标注坐标时,应注意统一坐标的单位,并且将坐标标注与其他标注清晰地区分开来。
5. 材料标注材料标注用于标注图纸中物体的材质和性质。
在进行材料标注时,应使用统一的标注符号,并与图纸中的其他标注保持一致。
二、注意事项1. 标注要准确标注在CAD设计中是非常重要的,它直接关系到工程的质量和效益。
因此,在进行标注时,要确保标注的准确性和一致性。
标注错误可能导致工程设计的错误和误解,给项目带来不必要的麻烦和损失。
2. 标注要整齐标注的整齐与美观与否直接影响到图纸的可读性和观感效果。
在进行标注时,要尽量保持标注的排列整齐、字体工整、字号一致等。
同时,标注的位置要合理,不要遮挡重要的图形。
3. 标注要简洁明了标注应当言简意赅,尽量避免冗长的描述。
标注应以简明扼要的方式表达图形的属性和意义,使人一目了然。
过多的文字标注会影响图纸的美观和可读性,因此要注意控制标注内容。
CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时,字体的高度(用h表示)的公称尺寸系列为:1.8mm,2.5mm,3.5mm,5mm,7ram,10mm,14mm,20mm(GB/T14691―93),如需要书写更大的字,其字体高度应按的比率递增,字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字,并采用国家正式公布推行的简化字,汉字的高度h不应小于3.5mm,其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14;B型字体的笔画宽度为字高的1/10,但在同一图样上,只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜,与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系”及“CAD工程制图的字体选用范围”两项内容与现行标准不同。
GB/T 18229规定,不论图幅大小,图样中字母和数字一律采用3.5号字,汉字一律采用5号字。
GB/T 18229与G B/T 14665的对比见表4。
表4 GB/T 18229与G B/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCA D 2000中,可通过Text Style(字型设置)对话框完成不同字体的设置。
其中,字母和数字字体的设置应在F ont列表框中选取ISO CP.SHX字型文件,在Obliqu e Angle栏中设置15。
.使字为斜体。
汉字有两种字体可供选择,一种是用Big Font(大字型)文件,在Font Style中选取gbcbi g.shx字型文件,在WidthFactor和Obliqu e Angle栏中选用缺省值1和0;一种是在Fon t Name中选取操作系统Tu re Type字体“仿宋一GB2312”,将WidthFactor设置为0.7,使仿宋字的长宽比符合国标规定,在Obliqu e Angle栏中选用缺省值0。
cad字体标准CAD字体标准。
在CAD(计算机辅助设计)软件中,字体的选择和使用是非常重要的,它直接影响到设计图纸的可读性和美观度。
因此,了解CAD字体标准是非常必要的。
在CAD软件中,字体标准通常包括字体的类型、大小、粗细和间距等方面的规定。
下面将就CAD字体标准进行详细介绍。
首先,字体的类型是CAD字体标准中的重要内容之一。
在CAD软件中,常用的字体类型包括宋体、仿宋、黑体、楷体等。
这些字体类型在设计图纸中的使用各有特点,宋体和仿宋适合用于一般文字和标注,黑体适合用于标题和重要信息的标注,楷体适合用于特殊要求的标注等。
其次,字体的大小也是CAD字体标准中需要注意的内容。
在CAD软件中,字体的大小一般以毫米或点为单位进行标注。
一般来说,设计图纸中的主体文字大小为3-5毫米,标题文字大小为5-7毫米,而特殊标注的文字大小可以根据需要进行调整。
此外,字体的粗细也是CAD字体标准中需要考虑的内容之一。
在CAD软件中,字体的粗细一般以0-100之间的数值进行标注。
一般来说,设计图纸中的主体文字粗细为0-50,标题文字粗细为50-100,而特殊标注的文字粗细可以根据需要进行调整。
最后,字体的间距也是CAD字体标准中需要重视的内容。
在CAD软件中,字体的间距一般以毫米或点为单位进行标注。
一般来说,设计图纸中的文字间距为1-2毫米或2-3点,而特殊标注的文字间距可以根据需要进行调整。
综上所述,CAD字体标准是设计图纸中需要重视的内容,它直接影响到设计图纸的可读性和美观度。
因此,在使用CAD软件进行设计时,需要严格按照CAD字体标准进行选择和使用字体,以确保设计图纸的质量和效果。
希望本文的介绍能够对大家有所帮助,谢谢!。
CAD中字体大小和标注要求2010-01-05 14:492.3 字体在图样中书写汉字、字母、数字时,字体的高度(用h表示)的公称尺寸系列为:1.8mm,2.5mm,3.5mm,5mm,7ram,10mm,14mm,20mm(GB/T 14691―93),如需要书写更大的字,其字体高度应按的比率递增,字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字,并采用国家正式公布推行的简化字,汉字的高度h不应小于3.5mm,其字宽一般为h/2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14;B型字体的笔画宽度为字高的1/10,但在同一图样上,只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜,与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。
GB/T 18229规定,不论图幅大小,图样中字母和数字一律采用3.5号字,汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCAD 2000中,可通过Text Style(字型设置)对话框完成不同字体的设置。
其中,字母和数字字体的设置应在Font(字体)列表框中选取ISOCP.SHX字型文件,在Oblique(斜的) Angle栏中设置15。
.使字为斜体。
汉字有两种字体可供选择,一种是用Big Font(大字型)文件,在Font Style中选取gbcbig.shx字型文件,在Width Factor和Oblique Angle栏中选用缺省值1和0;一种是在Font Name中选取操作系统Ture Type字体“仿宋一GB2312”,将Width Factor 设置为0.7,使仿宋字的长宽比符合国标规定,在Oblique Angle栏中选用缺省值0。
cad2020标注设置参数标准在CAD软件中,标注是设计中不可或缺的一部分,它能够帮助设计师和工程师更好地理解设计图纸。
而在CAD 2020中,标注设置参数更是至关重要,它直接影响着标注在图纸中的准确性和清晰度。
在本篇文章中,我们将深入探讨CAD 2020标注设置参数标准的重要性,并共享一些个人观点和理解。
1. 确定标注的单位在进行CAD设计时,首先要确定标注的单位。
不同的设计图纸可能需要使用英寸、毫米或其他单位进行标注,因此在CAD 2020中,设置标注的单位是至关重要的。
如果单位设置不正确,将会导致标注出现错误,影响设计的准确性。
2. 字体和文字大小在CAD 2020中,字体和文字大小的选择对于标注的清晰度和可读性至关重要。
一般来说,建议选择简洁清晰的字体,并根据设计图纸的大小和比例选择合适的文字大小。
如果文字过小或者过大,都会影响标注的效果。
3. 线型和线宽标注线的线型和线宽也是需要重点考虑的参数。
在CAD 2020中,可以根据实际需要选择合适的线型和线宽,以确保标注线在图纸上清晰可见,并且与设计图纸的整体风格相匹配。
4. 标注样式和颜色标注样式和颜色的选择同样对于标注的清晰度和美观度有着重要影响。
在CAD 2020中,可以根据设计的要求和个人喜好选择合适的标注样式和颜色,以使标注在图纸上更加突出和易于理解。
总结和回顾通过以上的讨论,我们可以清晰地了解到CAD 2020标注设置参数标准的重要性。
在进行CAD设计时,合理设置标注参数可以确保设计图纸的准确性和清晰度,提高工作效率。
个人观点上,我认为在设定参数标准时,需要充分考虑设计图纸的需要和整体风格,以达到最佳的标注效果。
总结来说,CAD 2020标注设置参数标准的重要性不言而喻。
合理设置单位、字体、文字大小、线型、线宽、样式和颜色,将会对设计图纸的质量产生深远的影响。
因此在进行CAD设计时,务必要重视标注设置参数标准,并根据实际需要进行合理的设置。
cad标准标注CAD标准标注。
在CAD设计中,标注是非常重要的一环,它能够准确地表达设计意图,方便他人理解和操作。
因此,标注的规范性和准确性对于设计工作至关重要。
本文将介绍CAD标准标注的相关内容,希望能够帮助大家提高标注的准确性和规范性。
首先,标注的文字应该清晰易读,字体大小适中,不要过小或过大,一般情况下,标注文字的高度为3.5mm。
同时,标注文字的字体应该选择常用的宋体或仿宋体,不要使用艺术字体或花体,以免影响文字的清晰度和可读性。
其次,标注的位置也非常重要。
标注应该尽量放置在图形的外部,并且避免相互遮挡,以确保标注的清晰度和可读性。
在标注线的引出方向上,应该尽量避免与图形相交,以免影响图形的美观和清晰度。
此外,标注的内容也需要规范准确。
在标注尺寸时,应该注明尺寸的类型,如直径、半径、长度等,并且标注的数字应该精确到合适的位数,不要出现过多的小数位或者四舍五入的情况。
在标注角度时,应该注明角度的类型,并且标注的数字应该是实际的角度大小,不要出现不符合实际情况的标注内容。
最后,标注的形式也需要符合标准。
在标注尺寸时,应该采用横线加数字的形式,横线的长度应该适中,不要过长或过短。
在标注角度时,应该采用带箭头的弧线标注,箭头的长度和大小也需要符合标准,以确保标注的清晰度和准确性。
总之,CAD标准标注是设计工作中非常重要的一环,它直接关系到设计的准确性和规范性。
因此,我们在进行CAD标准标注时,需要注意标注文字的清晰易读、标注位置的合理性、标注内容的规范准确和标注形式的符合标准。
希望大家能够认真对待CAD标准标注,提高标注的准确性和规范性,为设计工作提供有力的支持。
CAD标注设置方法一、标注文字样式设置在CAD软件中,可以通过设置文字样式来调整标注文字的字体、大小、颜色等属性。
具体步骤如下:1.打开CAD软件并新建一个绘图文件。
2.在绘图界面的上方工具栏中找到“样式”图标,并点击打开“样式管理器”对话框。
3.在“样式管理器”对话框中选择“标注”选项卡,并点击“新建...”按钮创建一个新的文字样式,然后设置字体、大小、颜色等属性。
4.点击“确定”按钮保存设置,并将该文字样式应用到需要标注的文字上。
二、标注尺寸样式设置在CAD软件中,可以通过设置尺寸样式来调整标注尺寸的外观、单位、精度等属性。
具体步骤如下:1.打开CAD软件并新建一个绘图文件。
2.在绘图界面的上方工具栏中找到“样式”图标,并点击打开“样式管理器”对话框。
3.在“样式管理器”对话框中选择“尺寸”选项卡,并点击“新建...”按钮创建一个新的尺寸样式,然后设置标注线类型、箭头样式、单位、精度等属性。
4.点击“确定”按钮保存设置,并将该尺寸样式应用到需要标注的尺寸上。
三、标注尺寸设置在CAD软件中,可以通过直接标注和自动标注两种方法来设置标注尺寸。
具体步骤如下:1.直接标注:选择“标注”工具栏中的“尺寸”或“注释”命令,然后选择需要标注的两个点,CAD软件会自动计算并在图纸上显示尺寸标注。
2.自动标注:选择“标注”工具栏中的“自动标注”命令,然后在图纸上选择需要标注的对象,CAD软件会根据对象的属性和设置的尺寸样式自动添加标注。
四、标注层设置在CAD软件中,可以通过设置标注对象的图层来控制标注的显示和隐藏。
具体步骤如下:1.打开CAD软件并新建一个绘图文件。
2.在绘图界面的右下角找到“图层”工具栏,并点击打开“图层管理器”对话框。
3.在“图层管理器”对话框中创建一个新的标注图层,并设置其颜色、线型等属性。
4.选择需要标注的对象,然后将其移动到标注图层上。
5.根据需要调整图层的显示和隐藏状态,以控制标注的显示效果。
cad字体大小标准CAD字体大小标准。
在CAD设计中,字体的选择和大小对于图纸的清晰度和美观度有着重要的影响。
因此,掌握CAD字体大小标准是每个CAD设计师都需要具备的基本技能之一。
本文将就CAD字体大小标准进行详细介绍,希望能够对大家有所帮助。
1. CAD字体的选择。
在CAD软件中,通常会提供多种字体供设计师选择。
然而,并非所有字体在CAD设计中都适用。
一般来说,我们应该选择那些在放大和缩小后依然清晰可辨的字体。
同时,要注意避免选择过于花哨的字体,因为这些字体在打印或放大后可能会出现模糊不清的情况。
简洁、清晰的字体往往是CAD设计中的首选。
2. CAD字体大小标准。
在CAD设计中,字体大小的选择需要根据实际情况和设计要求来确定。
一般来说,我们可以将CAD字体大小分为三种,注释文字、标注文字和标题文字。
(1)注释文字。
注释文字是指图纸中的一般性文字说明,如图纸名称、图纸编号、比例尺等。
注释文字的大小一般在2.5mm至3.5mm之间,具体大小可以根据图纸的比例和实际情况来确定。
在进行CAD设计时,我们应该根据图纸的整体布局和需要注释的内容来选择合适的字体大小,以确保注释文字清晰可读。
(2)标注文字。
标注文字是指图纸中的尺寸标注、注释标注等。
标注文字的大小一般在3mm 至5mm之间,同样需要根据图纸的比例和实际情况来确定具体的大小。
标注文字的选择要尽量保证清晰度和美观度,同时也需要考虑到实际制图的需要。
(3)标题文字。
标题文字是指图纸中的重要标题、图例说明等。
标题文字的大小一般在5mm 至8mm之间,具体大小同样需要根据图纸的比例和实际情况来确定。
标题文字通常需要突出其重要性,因此在选择字体和大小时需要格外注意,以确保整体的视觉效果和信息传达的准确性。
3. CAD字体大小标准的应用。
在实际的CAD设计中,我们需要根据图纸的具体要求和设计的需要来选择合适的字体和大小。
在进行字体大小的选择时,我们应该充分考虑到图纸的比例、布局、内容等因素,以确保最终的设计效果符合要求。
CAD文件中的标注和尺寸规范要求在CAD(计算机辅助设计)软件中,标注和尺寸规范是非常重要的,它们能够提供设计图纸中元素的准确度和一致性。
本文将会介绍CAD文件中的标注和尺寸规范要求,并探讨其在设计过程中的重要性和作用。
一、标注规范要求在CAD文件中,标注是用于显示和描述图纸中元素的文字信息,它们能够提供设计意图和相关尺寸参数等。
对于标注规范的要求,主要包括以下几点:1. 字体和字号:标注应该使用清晰易读的字体,如Arial、Times New Roman等,并选择适当的字号以确保在打印或查看过程中不失真。
2. 标注线和箭头:标注线应该清晰细致,与标注文字相互连接,以确保标注文本与被标注对象之间的关系明确。
标注箭头用于指示标注的对象,应该清晰明确,与标注文本对齐。
3. 标注样式:标注应该使用统一的样式和格式,如标注文字应该居中对齐、垂直放置,并在设计图纸中保持一致的距离和布局。
4. 标注文本:标注文本应该简洁明了,避免使用过多的技术术语和缩写,以确保理解和解读的准确性。
并且,标注文本应该与标注线相对齐,以提高可读性。
5. 标注单位:标注应该包含适当的单位,如长度的标注应该标明单位为毫米(mm)、英寸(inch)等,以确保设计尺寸的准确性。
二、尺寸规范要求尺寸规范是基于设计要求和标准的CAD文件中的尺寸标注,它们为CAD设计师提供了有关构件尺寸和几何要素的信息。
以下是尺寸规范的要求:1. 尺寸精度:尺寸应该具有适当的精度,以确保设计的准确性和一致性。
通常,尺寸应该包含到最多三位有效数字,并根据需要采用四舍五入规则。
2. 尺寸样式:尺寸标注应该使用相同的样式和格式,并与标注规范一致。
尺寸标注线应该清晰细致,与标注文字相互连接。
3. 尺寸位置:尺寸标注应该放置在适当的位置,以明确地表示尺寸的参照对象和相关要素。
尺寸标注应该避免与其他标注和元素重叠,以提高图纸的可读性。
4. 尺寸关系:尺寸标注应该明确表示构件或元素之间的关系和比例。
CAD中字体大小和标注要求
2010-01-05 14:49

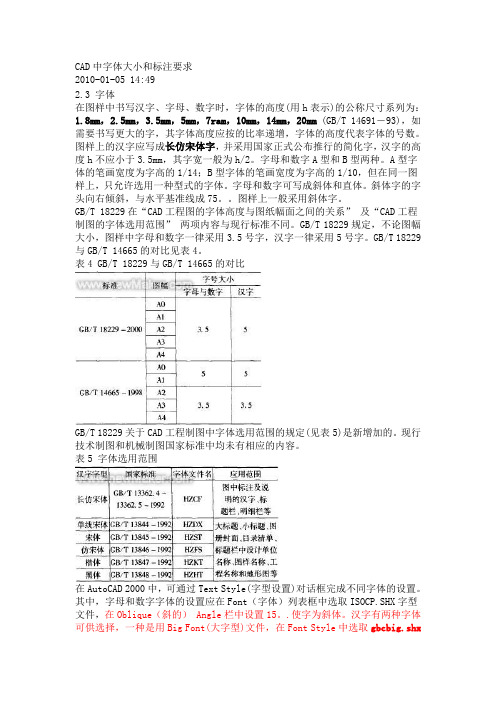

2.3 字体
在图样中书写汉字、字母、数字时,字体的高度(用h表示)的公称尺寸系列为:1.8mm,2.5mm,3.5mm,5mm,7ram,10mm,14mm,20mm(GB/T 14691―93),如需要书写更大的字,其字体高度应按的比率递增,字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字,并采用国家正式公布推行的简化字,汉字的高度h不应小于3.5mm,其字宽一般为h/2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14;B型字体的笔画宽度为字高的1/10,但在同一图样上,只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜,与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。
GB/T 18229规定,不论图幅大小,图样中字母和数字一律采用3.5号字,汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比
GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围
在AutoCAD 2000中,可通过Text Style(字型设置)对话框完成不同字体的设置。
其中,字母和数字字体的设置应在Font(字体)列表框中选取ISOCP.SHX字型文件,在Oblique(斜的) Angle栏中设置15。
.使字为斜体。
汉字有两种字体可供选择,一种是用Big Font(大字型)文件,在Font Style中选取gbcbig.shx
字型文件,在Width Factor和Oblique Angle栏中选用缺省值1和0;一种是在Font Name中选取操作系统Ture Type字体“仿宋一GB2312”,将Width Factor 设置为0.7,使仿宋字的长宽比符合国标规定,在Oblique Angle栏中选用缺省值0。
字体的高度在Height栏中设置,高度值应从国标规定的字高公称尺寸系列中按照表3选取。
2.4 图线
GB 4457.4―84中规定工程制图的图线分为粗、细两种。
画图时,粗线的宽度b 应按图形的大小和复杂程度在0.5~2mm范围内选定;细线的宽度约为b/3。
粗线的宽度一经选定,各种细线的宽度也就随之而定。
图线宽度的推荐系列为
0.18mm,0.25mm,0.35mm, 0.5mm, 0.7mm, lmm, 1.4mm, 2mm (0.18mm的图线宽度尽量避免使用)。
图线有粗实线、细实线、波浪线、双折线、虚线细点划线、粗点划线、双点划线,共八种,其中粗实线和粗点划线的宽度为b,其余为b/3。
GB/T 18229共规定了CAD基本线型,变形的线型和图线颜色三项内容。
除了图线颜色一项与现行标准不同外,其他内容均相同。
图线颜色指图线在屏幕上的颜色,它影响到图样上图线的深浅。
图线颜色选配得合适,则相应图样的图线就富有层次感,视觉效果就比较好。
因此,GB/T l8229和GB/T 14665对图线颜色都有明确规定,但它们的规定是有所不同的(见表6)。
表6 GB/T 18229和GB/T 14665图线颜色对比
从表6看出,GB/T 18229与GB/T 14665的区别在于,GB/T 18229将粗实线的颜色规定为白色,将细实线、波浪线和双折线的颜色规定为绿色,而GB/T 14665则与GB/T 18229的规定正相反。
因为白色图线在图纸上的打印效果比其他颜色的图线都深,在屏幕上用白色图线表示粗实线较合适,所以对于图线颜色建议按新标准的规定执行。
在使用AutoCAD绘制工程图样时,这八种线型都要用到。
AutoCAD提供了丰富的线型,使用时可通过设置层或图形对象的线型属性来选取合适的线型及颜色。
AutoCAD 2000中新增了线宽属性,可设置层或图形对象的线宽属性值来控制图线的宽度。
需特别指出的是,这里的线宽指图形的输出线宽(也可理解为绘图机的笔宽),与图线的显示宽度无关。
线宽的设置应参照GB/T 14665―1998对线宽的规定,见表7。
对于A0一A2图幅,粗线宽度设为l mm、细线宽度设为0.35mm,输出效果较好。
对于A3以下图幅,粗线宽度设为0.7mm、细线宽度设为0.25mm 比较合适。
表7 GB/T 14665―1998线宽的规定
2.5 尺寸注法
尺寸的形式和类型多种多样,国标“尺寸标注”部分(GB 4458.4―84)对各类尺寸都有比较详尽的规定。
在AutoCAD中,通过设置大量的尺寸变量的值而组合成各种尺寸类型,以满足不同尺寸的要求。
由于尺寸变量数量多、组合复杂,设置起来不方便,所以AutoCAD 2000采用了带有图例的、形象化的对话框来帮助用户完成尺寸类型的设置。
同时,AutoCAD 2000根据国际标准的有关要求,设置好了一个缺省的尺寸类型ISO一25。
使用者可在这个尺寸类型的基础上加以修改,得到自己的尺寸类型。
根据我国国标规定,对IS0―25尺寸类型应做如下修改:
(1)对于所有类型尺寸,应在Text选项卡中将Text Style选项选取为本文前面内容字体一节中为数字和字母设置好的字体,在Text Hi gh栏中设置合适的字高;在Lines and Arrows选项卡中将Offset。
