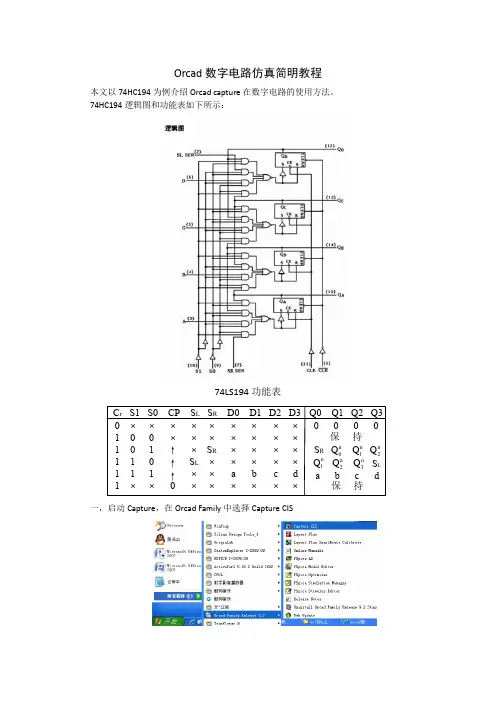

orcad简明教程

  • 格式：ppt
  • 大小：3.26 MB
  • 文档页数：26

下载文档原格式

  / 26

合集下载

OrCAD图文教程

OrCAD图文教程

OrCAD图文教程：快捷键小结时间:2009-03-16 21:13来源:未知作者:网络点击:1614次ORCAD Capture CIS 快捷键ORCAD Capture CIS 被业界视为最优秀的原理图工具。

这个是原理图设计中的一部分快捷键总结，是从网上找到的，不是很全，以后争取出一份全的。

这份先收藏在这里。

应用环境快捷键说明=========================================CIS Explore Ctrl+Tab 切换到原理图页面而不关闭CIS Explore CIS Explore Ctrl+Shift+Tab 切换到原理图页面而不关闭CIS Explore原理图页面编辑CTRL+A 全选所有原理图页面编辑 B 放置总线BUS原理图页面编辑 E 放置总线BUS的分支Entry原理图页面编辑 F 放置电源符号原理图页面编辑G 放置GND符号原理图页面编辑J 放置连接点原理图页面编辑N 放置网络别名原理图页面编辑P 放置元件(从元件库)原理图页面编辑T 放置文本Text原理图页面编辑W 放置电气连线原理图页面编辑Y 放置图形连线原理图页面编辑X 放置无连接符号原理图页面编辑F7 记录宏操作原理图页面编辑F8 回放宏操作原理图页面编辑F9 配置宏操作元件库编辑(绘图) CTRL+B 跳转至前一个part元件库编辑(绘图) CTRL+N 跳转至后一个part原理图页面及元件库编辑 CTRL+E 编辑属性原理图页面及元件库编辑 CTRL+F 查找原理图页面及元件库编辑 CTRL+T 吸附格点设置原理图页面及元件库编辑 CTRL+Y 重做(恢复)原理图页面及元件库编辑 CTRL+Z 撤销原理图页面及元件库编辑 F4 重复操作原理图页面及元件库编辑 C 以鼠标指针为中心原理图页面及元件库编辑 H 水平镜像原理图页面及元件库编辑 I 放大原理图页面及元件库编辑 O 缩小原理图页面及元件库编辑 R 旋转原理图页面及元件库编辑 V 垂直镜像原理图页面及元件库编辑 E 结束连线、BUS、图形连线orcad 是一个十分受欢迎的原理图设计软件，其他的功能我就不做过多评论了，但原理图设计工具确实很好用，著名的pcb软件cadence allegro SPB系列集成的原理图工具就是这个。

OrCAD图文教程

OrCAD图文教程
•·
1. 检查文件路径：确保元 件库文件路径正确，没有 拼写错误或格式错误。
3. 更改文件权限：确保 ORCAD软件有足够的权 限访问元件库文件。
2. 重新安装软件：如果元 件库文件损坏，尝试重新 安装ORCAD软件。
连线错误问题
连线错误通常是由于连线设置不当或元 件放置位置不正确导致的。
3. 使用自动布线功能：如果手动布线有 困难，可以尝试使用ORCAD的自动布线 功能。
1. 检查模型参数：确保模型参数 设置正确，特别是与仿真结果相 关的参数。
3. 检查电路设计：如果仿真结果 不准确，可能是电路设计存在问 题，需要仔细检查和修改电路设 计。
06 ORCAD与其他EDA软件 的比较
与Multisim的比较
相似点
两者都是电路仿真软件，适用于模拟 电路和数字电路的仿真分析。
波形分析
支持波形的频域和时域分析，帮助用 户深入了解电路性能。
波形输出
可将仿真波形导出为多种格式的文件， 方便用户在其他软件中进行处理和分 析。
04 ORCAD设计实例
555定时器电路设计
555定时器电路原理
555定时器是一种常用的数字集成电路，通过外部电阻和 电容的设定，可以产生精确的时间延迟或振荡。
元件属性编辑完成后，点击“确定” 按钮即可保存对元件属性的修改。
元件布局
01
在ORCAD中，可以通过拖拽元件 到画布上来进行元件布局。在布 局过程中，可以根据需要调整元 件的位置、旋转角度等参数。
02
元件布局完成后，可以通过菜单 栏的“布局”选项进行自动布局 调整，以提高布局的合理性和美 观度。
连线操作
波形查看
支持仿真波形的查看和分析，方便 用户对电路性能进行评估。

《OrCAD图文教程》课件

《OrCAD图文教程》课件

ICD文件的概念
ICD文件是一种用于描述集成电路 内部结构的文件格式，包含了集 成电路的布局、布线、元件参数 等信息。
ICD文件的生成与导 出步骤
在ORCAD中，用户可以通过选择 相应的选项，将设计好的电路原 理图导出为ICD文件。导出的ICD 文件可以被其他EDA工具读取和 使用，从而实现电路设计的完整 性和可复用性。
视图调整
放大与缩小视图
在ORCAD软件中，可以使用快捷键“Ctrl”或“Ctrl+-”来放大或缩小当前视图。也可以通过点击工具栏上的放大或 缩小按钮来进行视图调整。
平移视图
在ORCAD软件中，可以使用快捷键“Ctrl+方向键”来进行视图的平移。也可以通过点击工具栏上的平移按钮来进行 视图调整。
刷新视图
3D效果查看的优点
3D效果查看能够提供更加直观、 生动的电路展示方式，有助于提 高电路设计的可理解性和可维护 性。同时，通过3D效果查看，用 户还可以更加方便地发现和解决 电路设计中的问题。
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
06
ORCAD 实例教程
51单片机电路设计实例
DATE
ANALYSIS
SUMMAR Y
01
ORCAD软件介绍
ORCAD软件特点
电路设计功能强大
支持多种电路设计需求，包括原理图设计、PCB 设计等。
集成度高
将多个设计工具集成在一个平台上，方便用户进 行一站式设计。
用户界面友好
提供直观、易用的用户界面，降低学习成本。
ORCAD软件应用领域
电子工程
更加清晰、易于理解和维护。
层次原理图的设计步骤

OrCAD教程

OrCAD教程

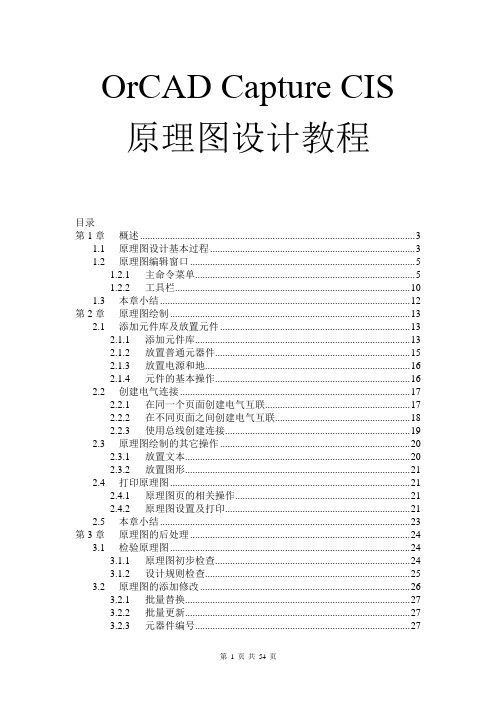

OrCAD Capture CIS原理图设计教程目录第1章概述 (3)1.1原理图设计基本过程 (3)1.2原理图编辑窗口 (5)1.2.1主命令菜单 (5)1.2.2工具栏 (10)1.3本章小结 (12)第2章原理图绘制 (13)2.1添加元件库及放置元件 (13)2.1.1添加元件库 (13)2.1.2放置普通元器件 (15)2.1.3放置电源和地 (16)2.1.4元件的基本操作 (16)2.2创建电气连接 (17)2.2.1在同一个页面创建电气互联 (17)2.2.2在不同页面之间创建电气互联 (18)2.2.3使用总线创建连接 (19)2.3原理图绘制的其它操作 (20)2.3.1放置文本 (20)2.3.2放置图形 (21)2.4打印原理图 (21)2.4.1原理图页的相关操作 (21)2.4.2原理图设置及打印 (21)2.5本章小结 (23)第3章原理图的后处理 (24)3.1检验原理图 (24)3.1.1原理图初步检查 (24)3.1.2设计规则检查 (25)3.2原理图的添加修改 (26)3.2.1批量替换 (27)3.2.2批量更新 (27)3.2.3元器件编号 (27)3.3添加封装属性 (31)3.3.1单个添加 (31)3.3.2批量添加 (32)3.4生成网表与元件清单 (33)3.4.1生成网表 (33)3.4.2生成元件清单 (35)3.5单元小结 (37)第4章层电路设计 (38)4.1拼接式电路 (38)4.2分层式电路结构 (38)4.3简单分层式电路图的绘制 (38)4.4复合分层式电路图的绘制 (43)4.5本章小结 (43)第5章元件和元件库 (44)5.1元件库及普通元件的创建 (44)5.2分裂元件的创建及使用 (49)5.2.1创建Homogeneous类型元件 (49)5.2.2创建Heterogeneous类型元件 (50)5.2.3使用分裂元件 (51)5.3使用电子数据表创建零件 (52)5.4修改元器件 (53)5.5本章小结 (54)第1章概述OrCAD软件模块原是OrCAD公司的产品，后被Caence公司收购集成到Cadence SPB系列软件包中。

(最新整理)OrCAD经典教程全解

(最新整理)OrCAD经典教程全解
图中 package type选项对分裂元件有说法， 独立元件的话默认选项就好了。它的作用 后面再讲。
我们以建立建立元件CS5381 为 例。
CS5381，共有24个管脚，管脚 比较少 ，就不用把元件分成多 个部分；按OK按钮，弹出器件 图形窗口 。初始图形很小，先 把图框拉大，图中虚线部分， 然后放置图形实体的边界线， 选右侧工具栏中的那个小方框 即可画出，初步调整大小，能 放下24个脚即可。接下来要添 加管腿了。这时你可以一个一 个的添加，好处是每次添加都 能设定好管脚的属性。也可以 一次添加24个，然后再去一个 一个修改属性。这里一次添加 完所有管脚。
ERROR [ANN0005] Cannot perform annotation of heterogeneous part 'N?A(Value NE5532)', part has not been uniquely grouped (using a common User Property with differing Values) or the device designation has not been chosen Done updating part references
原理图文件夹 2. 选中菜单->browse 这里可选浏览parts、 nets等右侧的下拉小列 表中的各个选项。
– 浏览parts
选择parts，弹出浏览属 性对话框，选择默认即可。 OK，打开工程中用到的所有元件列表窗口。 在该窗口中，双击某一个 元件的reference，则可 以打开原理图相应页面， 同时该元件高亮显示。 如图所示，这样可以方便 的定位某一元件。
在程序主界面走侧的工程管理框中会出现 和工程同名的数据库文件。Myproject.dsn 是数据库文件，下面包括SCHEMATIC1和 design cache两个文件夹。SCHEMATIC1 文件夹中存放原理图的各个页面。当原理 图界面上放置元件后，design cache文件 夹下会出现该元件的名字路径等信息，这 时数据库中的元件缓存，该功能使设计非 常方便，后面用到的时候会更详细的讲解， 暂时先知道有这个东西就可以了。

ORCAD使用教程

ORCAD使用教程

第一章概论本章在简要介绍计算机辅助设计(CAD: Computer Aided Design)和电子设计自动化(EDA: Electronic De sign Auto mation)基本概念的基础上，介绍OrC AD/PSpice软件的功能和特点，并具体说明调用PSpi ce软件进行电路模拟的基本步骤。

1-1 EDA技术和PSpi ce软件1-1-1 CAD和EDA进行电子线路设计，就是根据给定的设计要求，包括功能和特性指标要求，通过各种方法，确定应采用什么样的线路拓扑结构以及线路中各个元器件应采用什么参数值。

有时还需将设计好的线路进一步转换为印刷电路板版图设计。

要完成上述设计任务，一般需经过设计方案提出、验证和修改(若需要的话)三个阶段，有时甚至要经历几个反复，才能完成一个比较好的电路设计。

按照上述三个阶段中完成任务的手段不同，可将电子线路的设计方式分为不同类型。

如果方案的提出、验证和修改都是人工完成的，则称之为人工设计方法。

这是一种传统的设计方法，其中设计方案的验证一般都采用实际搭试验电路的方式进行。

这种方法花费高，效率低。

从70年代开始，随着电子线路设计要求的提高以及计算机的发展，使电子线路设计发生了根本性的变革，出现了CAD和EDA。

1. 计算机辅助设计(CAD)顾名思义，计算机辅助设计是在电子线路设计过程中，借助于计算机来帮助“人”迅速而准确地完成设计任务。

具体地说，由“人”根据设计要求进行总体设计并提出具体的设计方案，然后利用计算机存储量大、运算速度快的特点，对设计方案进行人工难以完成的模拟评价、设计检验和数据处理等工作。

发现有错误或方案不理想时，再重复上述过程。

这就是说，由人和计算机通过CAD这一工作模式共同完成电子线路的设计任务。

2. 电子设计自动化(EDA)CAD技术本身实际上是一种通用技术，在机械、建筑、甚至服装等各种行业中均已得到广泛应用。

但是，在电子行业中，CAD技术不但应用面广，而且发展得最快，在实现设计自动化(DA: Design Automation)方面取得了突破性的进展。

orcad教程

orcad教程在这个Orcad教程中，我们将介绍如何使用Orcad工具进行电路设计和模拟。

在这个教程中，我们将逐步引导您完成以下几个步骤：1. 创建新项目首先，打开Orcad，并创建一个新的项目。

点击"File"，然后选择"New Project"。

在弹出的对话框中，选择一个存储项目的文件夹，并为项目命名。

点击"OK"以继续。

2. 添加原理图接下来，我们将在项目中添加原理图。

点击"Project"，然后选择"Add New to Project"。

在弹出的对话框中，选择"Design File"并点击"OK"。

在弹出的对话框中，选择"OrCAD Capture Schematic"并点击"OK"。

现在，您可以开始绘制原理图了。

3. 绘制电路使用Orcad工具绘制您的电路。

您可以添加电源、电阻、电容等元件，并连接它们以完成电路图。

确保为每个元件添加正确的值和标注。

4. 添加模型和库为了模拟和分析电路，您需要为电路中的每个元件添加正确的模型和库。

点击"Place"，然后选择"Part"。

在弹出的对话框中，搜索需要的元件，并将其添加到原理图中。

接下来，为每个元件选择正确的模型和库。

5. 进行电路模拟一旦完成了电路的设计和元件的模型添加，您可以开始进行电路模拟了。

点击"PSpice"，然后选择"Run"。

在弹出的对话框中，选择模拟的类型和设置，并点击"OK"以开始模拟。

6. 查看和分析结果模拟完成后，您可以查看电路模拟的结果。

点击"PSpice"，然后选择"Probe"。

通过选择不同的节点和信号，您可以查看电流、电压等结果并分析电路的行为。

OrCAD教程ppt


接下来就可以在刚才新建 的库文件中建立元件了。
右键->new part，弹出对 话框如右图。
在对话框中添加元件名称， 索引标示，封装名称， 如果还没有它的封装库， 可以暂时空着，以后可 以改的 。
图中multi-part package部 分是选择元件分几部分 建立
举个例子来说，比如有些FPGA有一千多个 管腿，不可能都画在一个图形里，你就必须 分成多个部分画。要分成8个部分，只要在 part per pkg框中填8即可。 图中 package type选项对分裂元件有说法， 独立元件的话默认选项就好了。它的作用后 面再讲。
理解了元件的分裂，再看homogeneous 和 heterogeneous是什么意思。有些元件内部包含了两个 或更多的功能完全一致的模块，唯一的区别就是，管 脚的名字编号不一样，这时如果你把它分成两个元件 画出，那这两个元件几乎是一样的，这种元件就是 homogeneous的。另一方面，比如画一个DSP芯片，它 包含VCC GND等电源属性的一组管脚，还有通用IO口、 缓冲串行口，EMIF数据端口等，如果分别画在不同的 元件图中，这些分裂的元件包括功能、管脚数量、电 气属性都不一样，那么此时这些分裂的元件就是 heterogeneous的。
知道这些，就可以在原理图中使用分裂元件了，分开 处理，画起图来那是相当的方便。
如果一个元件包含多个部分，Homogeneous类型或 Heterogeneous类型。使用过程中要注意几点。使用不 当会出错。首先看看直接使用出现什么错误。在原理 图中放置元件。进行索引编号。出现如下错误信息。 ERROR [ANN0005] Cannot perform annotation of heterogeneous part 'N?A(Value NE5532)', part has not been uniquely grouped (using a common User Property with differing Values) or the device designation has not been chosen Done updating part references

OrCAD操作指南

图中可见电容值在0.01uf处有一根曲线，当其值增加10倍到0.1uf时，有五根频率扫描线。随着时间常数的增加，高半功率点在向频率低端的移动。
三．
Prob模块显示窗模拟示波器的显示效果,同时可对图形进行适当的分析。
在显示窗上增加图形。点击后出现下面对话框：
左边栏目选择要显示波形的节点处。右边栏目可选择计算公式。下边栏目列表达式。点击OK按键后，对应节点表达式的波形将显示在屏幕上。用这种办法可得到更多的显示信息。比如可用输入电压比输入电流得到输入阻抗。
噪声分析是计算电路各部分在各点频上的噪声等效为输入噪声源位置上的输入噪声。以此计算出等效输出噪声，结果以文件的形式输出。可在输出文件中查到。
Bias Point:
在分析偏置时，Pspice将电路中的电容开路电感短路，对各信号源取其直流电平值，用迭代法计算电路的直流偏置状态。
在Analysis type栏中选中bias Point,Options栏中选中Save Bias Point,Output file options栏选中Include detailed bias point information for nonlnear controlled sources and semiconductor,就可以进行偏置（直流工作点）分析了。Perform Sensitivity analysis用于直流灵敏度分析，Calculate small-signal DC gain用于计算直流传输特性分析。
傅立叶变换，进行时域分析后选此按键可进行傅立叶变换，结果以频谱显示在屏幕上。
文本标签，在屏幕上设置文本标签。
测试点坐标，测试任意点的坐标。
标注座标值。
*点击菜单栏的window/copy to clipboard可将屏幕显示的图形放入剪贴版，粘贴到word文档中。

orcad简明教程


创建project 放置电路元件 编辑元件属性
搜索元件
新建元件
Capture画图
连接电路元件 创建仿真模板 设置仿真参数 运行PSPICE 观察并分析波形
PSpice仿真
创建仿真描述文件
PSpice>New simulation profile 点击
设置仿真参数
时域分析
直流分析
交流分析
基本偏置点分析
OrCAD 应用简介
功能介绍
Capture CIS Layout Plus PSPICE 电路图设计 PCB画图 电路模拟
以下图为例，如何画图仿真？
创建project 放置电路元件 编辑元件属性
搜索元件
新建元件
Capture画图
连接电路元件 创建仿真模板 设置仿真参数 运行PSPICE 观察并分析波形
Browse选择项目名保存 点 Browse选择项目名保存 的路径， G:\ 的路径，如G:\myCAD
在已有电路基础上创建
建立空项目
单击OK, 就会出现项目管理窗口。 File标签中 标签中， 单击OK, 就会出现项目管理窗口。在File标签中， Resources（设计资源） 项目名.dsn 有Design Resources（设计资源） 项目名.dsn SCHEMATIC1 PAGE1，双击PAGE1，电路图绘制窗 PAGE1，双击PAGE1， PAGE1 口就出现了。 口就出现了。
工作窗口
搜索元件
电路图绘制实例——三极管放大电路
元器件编号（ reference）： ）：为了区分电 ③ 元器件编号（part reference）：为了区分电 路图上同一类元器件中的不同个体而分别给其编的 序号。例如不同的电阻编号为R1、R2等。 序号。例如不同的电阻编号为R1、R2等 R1 在电路中，每个元器件都有一个编号， 在电路中，每个元器件都有一个编号，编号不能 雷同。元器件编号的第一个字母必须按表中规定： 雷同。元器件编号的第一个字母必须按表中规定：
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

PSpice仿真
Capture操作环境 操作环境
SchematBiblioteka c窗口 Schematic窗口项目管 理视窗 信息查看窗口 元件添加 窗口
操作步骤 启动capture 1、第一步 启动capture
软件窗口
主命令菜 单栏
新建设计项目（project） 2、第二步 新建设计项目（project） 在菜单栏中选择file>new>Project file>new>Project： 在菜单栏中选择file>new>Project：
创建project 放置电路元件 编辑元件属性
搜索元件
新建元件
Capture画图
连接电路元件 创建仿真模板 设置仿真参数 运行PSPICE 观察并分析波形
PSpice仿真
创建仿真描述文件
PSpice>New simulation profile 点击
设置仿真参数
时域分析
直流分析
交流分析
基本偏置点分析
OrCAD 应用简介
功能介绍
Capture CIS Layout Plus PSPICE 电路图设计 PCB画图 电路模拟
以下图为例，如何画图仿真？
创建project 放置电路元件 编辑元件属性
搜索元件
新建元件
Capture画图
连接电路元件 创建仿真模板 设置仿真参数 运行PSPICE 观察并分析波形
第四步 放置元器件
第五步 连线并调整元件位置
第六步 编辑元件属性
选中要编辑的元件，然后单击右键从快 捷菜单中选择edit properties。从对话框中 修改各个元件的属性
总结：绘制原理图的注意事项
1、新建Project时，如果用于仿真，应选择Analog or Mixed-signal Circuit 2、调用的器件必须有PSpice模型 首先，调用OrCAD软件本身提供的模型库，这些库 文件存储的路径为Capture\Library\pspice，此路径 中的所有器件都有提供PSpice模型，可以直接调用。 其次，若使用自己的器件，必须保证*.olb、 *.lib两个文件同时存在，而且器件属性中必须包含 PSpice Template属性。 3、原理图中至少必须有一条网络名称为0，即接地。
Browse选择项目名保存 点 Browse选择项目名保存 的路径， G:\ 的路径，如G:\myCAD
在已有电路基础上创建
建立空项目
单击OK, 就会出现项目管理窗口。 File标签中 标签中， 单击OK, 就会出现项目管理窗口。在File标签中， Resources（设计资源） 项目名.dsn 有Design Resources（设计资源） 项目名.dsn SCHEMATIC1 PAGE1，双击PAGE1，电路图绘制窗 PAGE1，双击PAGE1， PAGE1 口就出现了。 口就出现了。
Name： Name：键入新建 的设计项目名称， 的设计项目名称， 如 example
Analog or Mixed-signal Circuit 本项目以后将进行数/模混合仿 真 PC Board Wizard 本项目以后将用来进行印刷版 图设计 Programmable Logic Wizard 本项目以后将用于可编程器件 的设计(在9.2版本已经不支持) Schematic 本项目只进行原理图设计 Name：项目名称 ： Location：项目存储路径
工作窗口
搜索元件
电路图绘制实例——三极管放大电路
元器件编号（ reference）： ）：为了区分电 ③ 元器件编号（part reference）：为了区分电 路图上同一类元器件中的不同个体而分别给其编的 序号。例如不同的电阻编号为R1、R2等。 序号。例如不同的电阻编号为R1、R2等 R1 在电路中，每个元器件都有一个编号， 在电路中，每个元器件都有一个编号，编号不能 雷同。元器件编号的第一个字母必须按表中规定： 雷同。元器件编号的第一个字母必须按表中规定：
第三步 搜索元器件，添加元件库 搜索元器件，
第三步 搜索元器件，添加元件库 搜索元器件，
添加库
OrCAD软件包含的库
❁
*.olb-Capture专用的图形符号库
只有电气特性，没有仿真特性的库。在安 装路径下OLDLIBS文件夹下的库，此类库没 有相应的*.lib库，且器件属性中没有 PspiceTemplate属性。
4、必须有激励源。 原理图中的端口符号并不具有电源特性，所有 的激励源都存储在Source和SourceSTM库中。 5、电源两端不允许短路，不允许仅由电源和电感 组成回路，也不允许仅由电源和电容组成的割集。 解决方法：电容并联一个大电阻，电感串联一 个小电阻 。 6、最好不要使用负值电阻、电容和电感，因为他 们容易引起不收敛。
❁
*.lib-PSpice仿真库
利用Spice语言对Capture中的图形符号进行功 能定义与描述，可以编辑。 能够利用PSpice进行仿真的库。此类库有相应 的*.lib库，且器件属性中有PspiceTemplate属性。
❁
*.llb-PCB Layout器件封装库。
OrCAD Layout提供3000多个国际标准的器件 封装。
