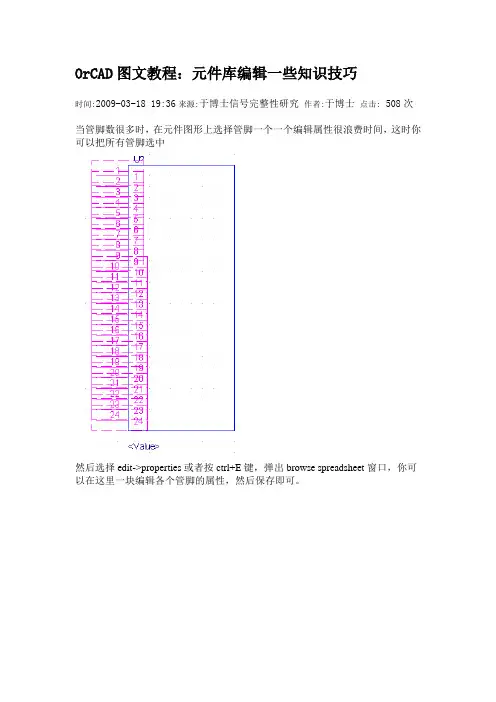

OrCAD图文教程：元件库编辑一些知识技巧
当管脚数很多时，在元件图形上选择管脚一个一个编辑属性很浪费时间，这时你可以把所有管脚选中
然后选择edit->properties或者按ctrl+E键，弹出browse spreadsheet窗口，你可以在这里一块编辑各个管脚的属性，然后保存即可。
对于分裂元件：在原理图库中双击要编辑的元件，显示的是一个元件。选择view->package可以看到这个package内所有元件。
316当管脚数很多时在元件图形上选择管脚一个一个编辑属性很浪费时间这时你可以把所有管脚选中然后选择editproperties或者按ctrle键弹出browsespreadsheet窗口你可以在这里一块编辑各个管脚的属性然后保存即可
OrCAD图文教程：元件库编辑一些知识技巧
时间:2009-03-18 19:36来源:于博士信号完整性研究作者age properties可以编辑该package的footprint，名称，索引符号，分裂元件数量等。

ORCAD中批量修改元件名称及序号的终极方法：

ORCAD中批量修改元件名称及序号的终极方法：

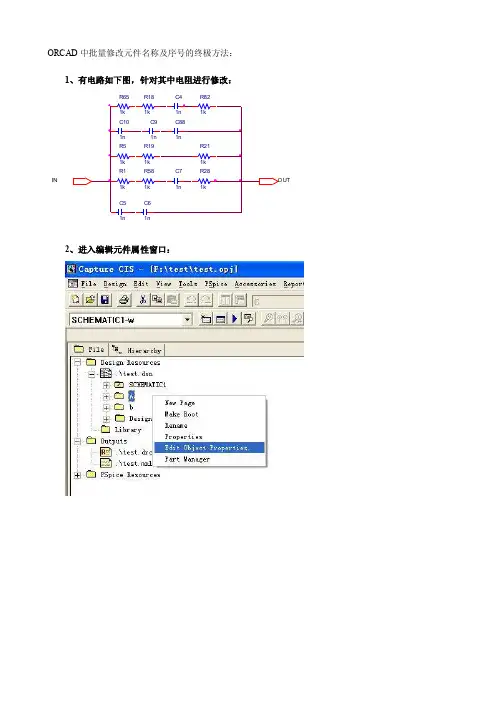

ORCAD 中批量修改元件名称及序号的终极方法：
1、有电路如下图，针对其中电阻进行修改：
OUT
IN
R28
1k
R58
1k R651k R821k
R1
1k R51k R181k R191k R211k C101n C91n C881n
C41n C51n
C61n
C71n
2、进入编辑元件属性窗口：
3、对元件类型排序：
4、注意我选中的信息，我想大家都知道下面我要说啥了吧。

不过还是请耐心看完，也许有你没注意到的呢。

5、最关键的部分其实就是小儿科：
将位置信息复制到EXCEL，再添加一列，存储顺序信息（想想以前的排序程序）。

我用的是WPS，在此宣传一下国产软件：WPS即免费又是正版，只有十几兆，对OFFICE深度兼容，为什么不用呢？
6、依据位置排序：可以是水平方向优先，也可以是竖直方向优先。

7、排序结果：
8、删除位置信息，添加新的名称以及序号：填上第一个往下一拖就行了。

9、对列A排序：
10、将C 列复制到器件属性编辑窗口：
11、最后电阻名称顺序：
OUT
IN
1R9
1k
1R8
1k 1R11k 1R31k
1R7
1k 1R41k 1R21k 1R51k 1R61k C101n C91n C881n
C41n C51n
C61n
C71n
仅为按位置顺序修改元件序号，似乎有些无聊，但这就是我与别人的区别。

看一下你们的硬盘分区容量，如果是10的整数倍（至少不带小数），那就是和我一样的人。

原理图Update教程

原理图Update教程

然后使用同样的方法，查找其他封装元器件 的P/N。按封装来查找P/N,这样可以大大减少 了工作量和出错率，提高工作效率。
STEP 2.元器件属性更新
Q:那么问题来了，以PSCP01为例，不完全统计，整个项目用到了70多种
封装。如果按照上面的方法，每种封装都要这么找P/N和 Description，工 作量可想而知，那么如何有效的避开呢？ A:以C0402电容为例，像电容，电阻，电感，FUSE等这样的电子器件，需 要确定了封装和VALUE值才能确定物料的P/N和Description。但想MOS，IC， Transformer等这样的电子器件只要确定了供应商的料号就能够在CIS库中 找到相应的P/N和 Description,通过这种特性就能够大大较少工作量，方法 如下：
STEP 2.元器件属性更新
5. 使用VLOOKUP函数，快速查找元器件对应的P/N，然后手动为没有 找到P/N的元器件填写P/N。
手动为没有查找到料号的物料填写料号， 如果是第一次使用该物料，此时应该申请 新的料号。
STEP 2.元器件属性更新
6.使用同样的方法为每个元器件添加描述
STEP 2.元器件属性更新
STEP 2.元器件属性更新
7.首先将CIS库中除电容，电阻，电感，磁珠，FUSE除外的所有电子元器件拷贝到 一个文件中，如下Sheet2所示。
Sheet2中包含了除电容，电阻，电感，磁珠,FUSE外的所有电子元器 比如 MOS,IC,Transformer,Crystal等等
STEP 2.元器件属性更新
此类符号代表该原件没有在CIS库中找到匹配的P/N，需要手动填写， 如果该物料是第一次使用，则需要为该物料申请新的CIS库料号
STEP3.建立.UPD文件

《OrCAD图文教程》课件

《OrCAD图文教程》课件

电路设计与仿真
展示如何在OrCAD中进行电 路设计和进行仿真测试。
印制板设计
演示如何使用OrCAD进行PCB 布局和设计。
常见问题解答
1 常见问题概述
列举和解答OrCAD用户经常遇到的一些常见问题。
2 常见错误和解决方法
提供常见的错误提示及其解决方法，帮助用户迅速解决问题。
3 常见疑问解答
回答用户关于OrCAD软件的常见疑问和困惑。
结束语
M ission
总结OrCAD软件的重要性和应用领域，激发 学习者对电路设计的兴趣。
V is io n
鼓励继续学习和探索OrCAD以及其他相关电 路设计工具。
使用步骤
1
ห้องสมุดไป่ตู้
安装和配置
详细讲解如何正确安装和配置
工程的创建
2
OrCAD软件，并解决常见安装问题。
指导用户如何创建新工程文件，设
置工程参数，以及导入现有工程。
3
环境和工具的介绍
介绍OrCAD开发环境和各种电路设 计工具的功能和用法。
功能演示
元件库的使用
演示如何在OrCAD中使用元 件库进行原理图设计。
《OrCAD图文教程》PPT 课件
本PPT课件为《OrCAD图文教程》提供了全面的软件指导。了解OrCAD的功能 和特点、使用步骤以及功能演示，解决常见问题，并鼓励进一步学习和探索。
软件简介
OrCAD的概述
了解OrCAD软件的背景和基本概念，为后续内容打下基础。
OrCAD的功能和特点
介绍OrCAD具备的强大功能以及在电路设计和仿真方面的特点。

OrCAD图文教程

OrCAD图文教程

OrCAD图文教程：快捷键小结时间:2009-03-16 21:13来源:未知作者:网络点击:1614次ORCAD Capture CIS 快捷键ORCAD Capture CIS 被业界视为最优秀的原理图工具。

这个是原理图设计中的一部分快捷键总结，是从网上找到的，不是很全，以后争取出一份全的。

这份先收藏在这里。

应用环境快捷键说明=========================================CIS Explore Ctrl+Tab 切换到原理图页面而不关闭CIS ExploreCIS Explore Ctrl+Shift+Tab 切换到原理图页面而不关闭CIS Explore原理图页面编辑 CTRL+A 全选所有原理图页面编辑 B 放置总线BUS原理图页面编辑 E 放置总线BUS的分支Entry原理图页面编辑 F 放置电源符号原理图页面编辑 G 放置GND符号原理图页面编辑 J 放置连接点原理图页面编辑 N 放置网络别名原理图页面编辑 P 放置元件(从元件库)原理图页面编辑 T 放置文本Text原理图页面编辑 W 放置电气连线原理图页面编辑 Y 放置图形连线原理图页面编辑 X 放置无连接符号原理图页面编辑 F7 记录宏操作原理图页面编辑 F8 回放宏操作原理图页面编辑 F9 配置宏操作元件库编辑(绘图) CTRL+B 跳转至前一个part元件库编辑(绘图) CTRL+N 跳转至后一个part原理图页面及元件库编辑 CTRL+E 编辑属性原理图页面及元件库编辑 CTRL+F 查找原理图页面及元件库编辑 CTRL+T 吸附格点设置原理图页面及元件库编辑 CTRL+Y 重做(恢复)原理图页面及元件库编辑 CTRL+Z 撤销原理图页面及元件库编辑 F4 重复操作原理图页面及元件库编辑 C 以鼠标指针为中心原理图页面及元件库编辑 H 水平镜像原理图页面及元件库编辑 I 放大原理图页面及元件库编辑 O 缩小原理图页面及元件库编辑 R 旋转原理图页面及元件库编辑 V 垂直镜像原理图页面及元件库编辑 E 结束连线、BUS、图形连线orcad 是一个十分受欢迎的原理图设计软件，其他的功能我就不做过多评论了，但原理图设计工具确实很好用，著名的pcb软件cadence allegro SPB系列集成的原理图工具就是这个。

OrCADCaptureCIS原理图设计教程

OrCADCaptureCIS原理图设计教程

OrCAD Capture CIS 原理图设计教程目录第1章概述 (4)1.1原理图设计基本过程 (4)1.2原理图编辑窗口 (6)1.2.1主命令菜单 (6)1.2.2工具栏 (11)1.3本章小结 (13)第2章原理图绘制 (14)2.1添加元件库及放置元件 (14)2.1.1添加元件库 (14)2.1.2放置普通元器件 (16)2.1.3放置电源和地 (17)2.1.4元件的基本操作 (17)2.2创建电气连接 (18)2.2.1在同一个页面创建电气互联 (18)2.2.2在不同页面之间创建电气互联 (19)2.2.3使用总线创建连接 (20)2.3原理图绘制的其它操作 (21)2.3.1放置文本 (21)2.3.2放置图形 (22)2.4打印原理图 (22)2.4.1原理图页的相关操作 (22)2.4.2原理图设置及打印 (22)2.5本章小结 (24)第3章原理图的后处理 (25)3.1检验原理图 (25)3.1.1原理图初步检查 (25)3.1.2设计规则检查 (26)3.2原理图的添加修改 (27)3.2.1批量替换 (28)3.2.2批量更新 (28)3.2.3元器件编号 (28)3.3添加封装属性 (32)3.3.1单个添加 (32)3.3.2批量添加 (33)3.4生成网表与元件清单 (34)3.4.1生成网表 (34)3.4.2生成元件清单 (36)3.5单元小结 (38)第4章层电路设计 (39)4.1拼接式电路 (39)4.2分层式电路结构 (39)4.3简单分层式电路图的绘制 (39)4.4复合分层式电路图的绘制 (44)4.5本章小结 (44)第5章元件和元件库 (45)5.1元件库及普通元件的创建 (45)5.2分裂元件的创建及使用 (50)5.2.1创建Homogeneous类型元件 (50)5.2.2创建Heterogeneous类型元件 (51)5.2.3使用分裂元件 (52)5.3使用电子数据表创建零件 (53)5.4修改元器件 (54)5.5本章小结 (55)第1章概述OrCAD软件模块原是OrCAD公司的产品，后被Caence公司收购集成到Cadence SPB系列软件包中。

《ORCAD基础教程》课件

《ORCAD基础教程》课件
课程总结
本课程对ORCAD进行了全面介绍，主要包括ORCAD基础操作、元件库操作、PCB设计、SPICE 仿真、电源和信号完整性仿真等内容。希望能够对大家的电子设计工作有所帮助。
第四章：PCB设计
1
元件布局
2
确定元件的位置，设置元件的基本属性，
实现电路设计布局。
3
生成Gerber文件
4
将PCB布局输出为常见的Gerber文件格式， 供PCB厂商进行生产。
PCB设计流程
准备工作、元件布局、捆绑、追踪、生 成Gerber文件。
路线的规划
完成布局后，进行线路的规划和布线， 注意信号完整性和电磁兼容性问题。
电源和信号完整性仿真
ORCAD可对系统电源和信号完整性进行仿真分析，
结束语
ORCAD的优势
ORCAD具有方便易用、功能强大、速度快、仿真准确等优点。是设计复杂的电路图和PCB的 最佳选择。
如何学习ORCAD
建议学习者结合实际电路设计进行练习，善于查找网络资源和文档资料，遇到问题能够及时 寻求帮助。
第六章：ORCAD其他功能
SPICE仿真
SPICE是一种通用电路仿真程序，可以实现模拟电路 设计和分析，是世界上最广泛使用的模拟电路设计 分析软件之一。
PSpice仿真器介绍
PSpice是一款基于SPICE的电路仿真软件，支持复杂 的电路多种电源和最新器件模型。
模拟分析
ORCAD支持直、交流分析功能，包括手动或自动分
5
仿真功能的使用
创建仿真文件、设置仿真参数、运行仿真。
第三章：元件库操作
常用的器件库
• 模拟库 • 数字库 • 混合信号库 • 传感器库
自定义元件库
• 创建自定义元件库 • 添加元件到库中 • 操作存储库文件

OrCAD经典教程全解

OrCAD经典教程全解

• 浏览nets
在该窗口中，双击某一个 nets，则可以打开原理图 相应页面，同时该网络的连 线高亮显示。如图所示，这 样可以方便的定位某一网络。
• 这个操作对于查看电源 网络是否没有赋值很方便。 图中VCC_BAR为忘记 赋值的电源网络。出现这 种情况，在DRC检查的时 候，并不报错，但是该电 源网络在pcb中不会和任何电源相连，出现严重 错误。可以在这里方便的查看并修改。 双击该电源网络，列表中的VCC_BAR，打开所 在的原理图页面。所在位置高亮显示
– 浏览parts
选择parts，弹出浏览属 性对话框，选择默认即可。 OK，打开工程中用到的所有元件列表窗口。 在该窗口中，双击某一个 元件的reference，则可 以打开原理图相应页面， 同时该元件高亮显示。 如图所示，这样可以方便 的定位某一元件。
• 使用技巧： 1) 从reference选项中可以看出，是否有元件没 有进行编号，若有，则需要重新编号。 2) 从value选项可以看出是否有元件没有赋值， 如电容量，电阻值等，如果有，则双击该元件 的reference，在原理图中修改。
打开程序界面，这时界面中是空的，只有 左下角有一个session log最小化窗口。 现在我们可以开始建立工程project。选 主菜单file->new->project，弹出 project wizard对话框，如图
在这里选择要建立的工程的类型。因为我们 要用它进行原理图设计，所以选schematic 选项。在name对话框中为你的工程起一个 名字，最好由清一色的小写字母及数字组 成，别加其他符号，如myproject。下面 location对话框是你的工程放置在那个文件 夹，可以用右边的browse按钮选择位置或 在某个位置建立新的文件夹，本例已经事 先在E盘建立了一个叫usecadence的文件 夹，我把工程放在这里。点击OK按钮，工 程就建好了。界面如图

跟我一步一步学习OrCAD-Capture-CIS(doc83页)

跟我一步一步学习OrCAD-Capture-CIS(doc83页)

跟我一步一步学习OrCAD Capture CIS跟我一步一步学习 (1)OrCAD Capture CIS (1)第0章序言 (1)0.1 几款主流pcb软件比较 (1)0.2 Capture CIS中两个重要概念 (2)0.3 OrCAD Capture CIS 快捷键 (3)第1章 Capture 概述 (5)1.1 Capture 常用文档类型 (5)1.2 Capture软件包含的库 (5)1.3 Capture 设计流程： (6)1.4 原理图编辑窗口* (6)1.4.1 主命令菜单 (6)1.4.3 工具栏 (14)第2章 Capture工程管理 (15)2.1Capture 有三个主要工作窗口： (15)2.3建立工程及设置 (17)2.4 工程管理器 (20)2.5 原理图页相关操作 (21)第3章创建元器件及元器件库 (24)3.1 创建单个元件 (24)3.2 如何创建不规则图形元件 (29)3.3 创建复合封装元件 (33)3.3.1 Homogeneous类型元件画法 (34)3.3.2 Heterogeneous类型元件画法 (35)3.3.3 符合封装（分裂）元件的使用方法 (36)3.4 使用电子数据表创建和分割元件 (39)3.4.1 使用电子数据表创建元件 (39)3.4.2 使用电子数据表分割大元件 (40)3.5 CIS网上数据库直接抓取 (40)3.6 修改元器件 (43)第4章原理图的绘制 (45)4.1 添加元器件库及放置元件 (45)4.1.1 添加元件库 (45)4.1.2 放置普通元器件 (48)4.1.3 元器件的查找 (48)4.1.4 放置电源和地 (49)4.1.5 放置文本 (49)4.1.6 放置图形 (50)4.1.7 元件的基本操作 (50)4.2 创建电气连接 (51)4.2.1 在同一个页面创建电气互联 (51)4.2.2 在不同页面之间创建电气互联 (53)4.3 使用总线创建连接 (55)第5章层次电路设计 * (57)5.1 拼接式电路 (58)5.2 分层式电路结构 * (58)5.3 简单分层式电路图的绘制 * (59)5.4 复合分层式电路图的绘制 * (64)第6章 PCB高速布线预处理* (65)6.1 Capture到Allegro PCB Editor的信号属性分配 * (65)6.2 建立差分对 * (68)6.2.1 为两个Flat网络建立差分对（手动建立差分对）* (69)6.2.2 为多个at网络同时建立差分对（自动建立差分对）* (69)第7章原理图的后处理 (70)7.1 原理图检查 (70)7.1.1 原理图初步检查 (71)7.1.2 设计规则检查 (73)7.2 在原理图中搜索 (75)7.3 元件的添加与修改 (76)7.3.1 批量替换 replace cache (77)7.3.2 批量更新 update cache (78)7.3.3元器件编号 (78)7.4编辑元件的属性 (82)7.4.1 编辑元件属性的方法 (82)7.4.2 添加footprint属性 (84)7.4.3 定义元件分类属性 * (87)7.4.2 定义ROOM属性 * (89)7.4.2 定义按页摆放属性 * (89)7.5 生成网表与元件清单 (89)7.5.1 生成网表 (89)7.5.2 生成元件清单 (92)7.6 打印原理图 (94)第0章序言0.1几款主流PCB软件比较原理图设计软件：会ORCAD就可以了，支持的Netlist超多，基本是业界标准。

如何用新ORCAD原理图同步更新旧原理图制成的PCB

如何用新ORCAD原理图同步更新旧原理图制成的PCB

图二
图三
4、旧 PCB 的工具栏中选 TOOL，并下拉选“Compare/ECO”如图四
gistered 图四 e 5、点击图四中“compare/eco"出现图五
图五
R 6、这里我们将新旧 PCB 相比较异同点将要存放的地址改成图一中的地址。 Un 这个地方所存的文件是 ECO 文件。我们来给其命个名为“不同点”。
如何用新 ORCAD 原理图更新旧网络表制成的 PCB （PADS）
1、建一个文件夹，用于存放自已即将要变更的资料。如下图：
图一 2、按自已的要求修改旧理图。这样就是一张新的原理图了。检查无错后，导成新的网
络表。打开 PADS2007，导入新的网络表。并命名（这里我们命名 NEW）存入图一
UnRegistered 3、打开采用旧原理图所制成的旧 PCB 如图三：
red 图七
点击图七中“SHOW REPORT”可以查看新旧 PCB 的异同点。我一般不看。
UnRegiste 7、再次打开旧 PCB 图，即图三。在工具栏中选“FILE——IMPORT
图八
8、在旧 PCB 上再次导入“不同点 ECO”。则旧 PCB 就变成了与新原理图所对应的新 PCB 了。如下图“
图九 上图中，黄色网络线所连接的元器件是在旧原理图上更新的新元器件。共有五处更新
UnRegistered
当前 PCB，即采用 旧原理图所生成 的旧 PCB 地址
新 PCB，即图二中 导入网络表的 PCB- “ NEW ” 地址
然后单击保存。 UnRegistered
新旧 PCB 相比较， 异同点将要存放的 地址，
图六 紧接着点击图五中的“RUN”即可，这样新旧 PCB 的不同点就保存在图一的文件中了。

ORCAD画原理图步骤及操作讲解

ORCAD画原理图步骤及操作讲解

目录目录 (1)第一章基本画原理图流程 (2)1.1 建工程 (2)1.2 放置元件 (2)1.3 总线连接 (2)1.4 一些其他操作 (3)1.5 自动编号与Browse命令 (3)1.6 加封装和批量加封装 (5)1.7检查 (5)1.8生成网表 (5)1.9生成元件清单 (6)1.10* 导出PDF格式 (6)第二章元件库制作 (6)2.1 Homogeneous分裂元件制作 (6)2.2 Hetergeneous分裂元件制作 (6)2.3 在原理图中编号或区分分裂元件 (6)第一章基本画原理图流程1.1 建工程（1）创建原理图工程之前，先简单设置一下。

Options-->Design Template--> 简单设置下项目名称，管理者，纸张大小等基本信息。

（2）创建工程文件File-->New-->Project-->选中Schematic-->ok,然后就可以开始原理图绘制了。

（3）栅格设置Options-->Preferences-->Grid Display-->取消选择Pointer snap to pin后，就可以选任尺寸的区域。

1.2 放置元件Place-->Part-->Add Library-->选择库-->选择元件，即可放置。

说明：（1）软件自带库在安装目录Cadence/SPB16.6/Tools/Capture/library中，比较常用的DISCRETE（电阻电容等常用元件）CAPSYM（电源库）。

（2）Part Search（注意选择路径）。

（3）元件还未放定时，旋转元件，快捷键“R”。

（4）元件的镜像翻转选中元件-->Edit-->Mirror-->选择水平或者垂直翻转。

或者选中元件-->鼠标右键-->选中水平或者垂直翻转。

（5）画线，按住Shift时可以画任意角度的线。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

OrCAD图文教程：元件的替换与更新
时间:2009-04-30 22:30来源:未知作者:于博士点击:409次
有时要对原理图中某一个元件批量替换，或者给同一种元件统一添加属性值，这就要用到replace cache和update cache命令。

批量替换replace cache
打开cache，选中要替换的元件，如图所示
右键，replace cache
弹出替换对话框
Browse选择元件库，new part name栏选择新的元件，该元件用来替换原来的元件。

Action中选择是否保留原来的属性，如果选择，那么原来的元件编号等信息保留，如果选择replace schematic properties，原来的属性全部丢失，使用元件库中的默认属性替换。

OK，执行替换。

批量更新update cache
1.打开cache
2.选择要更新的元件
3.右键update cache
这两个命令很像，但是有区别。

1.replace cache可以改变元件库的连接，选择不同的库即可。

可以使不同的元件，也可
以在不同的库中。

而update cache不能改变原理图中元件和元件库之间的连接关系，只能把新的user properties属性带进来。

2.如果在元件库中添加了元件的footprint信息，想通过对cache操作带到原理图中，只
能用replace cache命令。
