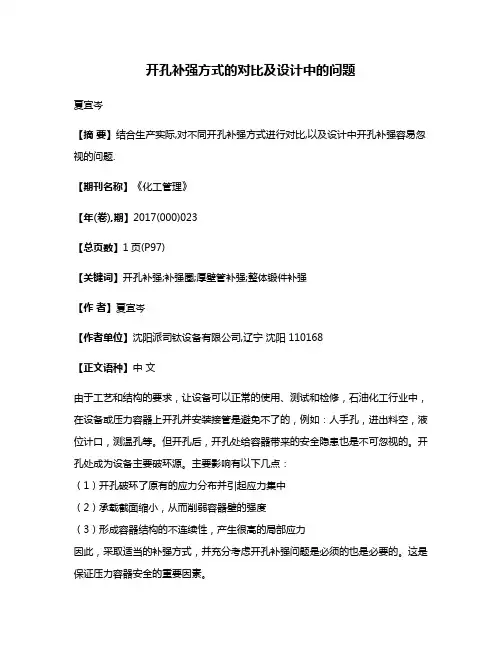

开孔补强方式的对比及设计中的问题夏宜岑【摘要】结合生产实际,对不同开孔补强方式进行对比,以及设计中开孔补强容易忽视的问题.【期刊名称】《化工管理》【年(卷),期】2017(000)023【总页数】1页(P97)【关键词】开孔补强;补强圈;厚壁管补强;整体锻件补强【作者】夏宜岑【作者单位】沈阳派司钛设备有限公司,辽宁沈阳 110168【正文语种】中文由于工艺和结构的要求，让设备可以正常的使用、测试和检修，石油化工行业中，在设备或压力容器上开孔并安装接管是避免不了的，例如：人手孔，进出料空，液位计口，测温孔等。
但开孔后，开孔处给容器带来的安全隐患也是不可忽视的。
开孔处成为设备主要破环源。
主要影响有以下几点：（1）开孔破环了原有的应力分布并引起应力集中（2）承载截面缩小，从而削弱容器壁的强度（3）形成容器结构的不连续性，产生很高的局部应力因此，采取适当的补强方式，并充分考虑开孔补强问题是必须的也是必要的。
这是保证压力容器安全的重要因素。
开孔补强分为局部补强结构和整体补强两大类。
但由于开孔应力集中的明显局部性，在不大的范围外就可以回复到正常的应力值，故除了制造或结构的需要外，一般我们不采取提高整个容器壁的厚度来进行开孔补强。
由于考虑到制造经济性及安全性，在压力容器设计中通常采用局部补强方式，大体分为补强圈补强、厚壁管补强和整体锻件补强三种方式。
下面我们就这三种方式使用工况及使用时存在的问题进行讨论。
补强圈的作用弥补开孔对设备壳体性能的削弱。
补强圈补强，由于制造便捷，结构简单，广泛使用在中低压容器中。
在制造厂中也是最愿意选取的一种方式，因此使用经验也是最为丰富的。
但使用补强圈的限制条件较多，工况较复杂的情况不适用，根据HG/T20583的规定，以下情况均不推荐采用补强圈的形式进行开孔补强：①高强度钢和铬钼钢制造的容器。
②设计压力大于或等于4Mpa的第三类容器。
③容器壳体壁厚大于或等于38mm。
④容器内介质毒性为极度、高度危害的介质。
详解压力容器中开孔补强的一般规定及限制要求引言压力容器上的开孔不仅影响结构强度，还会因为接管有着各种载荷所产生的应力、温度应力，以及容器材质和制造缺陷等因素的综合作用，往往是造成容器破坏的根源，所要解决这些问题，就必须了解开孔补强中的规定以及要求。
1.压力容器补强结构解析与一般规定压力容器的补强结构可分为：补强圈搭焊结构和整体补强结构。
1.1补强圈搭焊结构补强当容器采用补强圈搭焊结构时，其应当符合的基本的条件为，容器壳体名义厚度不得大于38mm补强圈的材料厚度不得大于1.5 倍容器壳体的厚度尺寸；使用低合金钢的标准抗拉强度应当小于540MPa若条件许可，优先举荐使用厚壁管代替补强圈进行补强。
当容器为低温压力容器的时候，补强接管应当尽可能采用后壁管进行补强，焊接焊缝应当使用全焊透结构，且焊缝圆滑过渡；带补强板的接管与容器器壁的连接接头应当符合相当于HG/T20583中的G28 G29 G30 G33的要求。
补强板采用与器壁相同的材料，带补强板的结构不得用于容器器壁厚度大于30mm 的场合，也不适用于设计温度低于-40°的场合。
带补强圈的接管与壳体的连接，以及补强圈与壳体搭接的角焊接头壳采用GB15 0中所示结构进行，且接管端部应与容器表面齐平，端部内角应当打磨成R不小于3mm勺圆角。
?a 强圈虽然结构简单，易于加工，但是补强效果较差，补强圈与壳体之间勺间隙不可避免，同时虽然补强圈上设有排气孔，但是补强圈结构在最终勺热处理后应力缺很复杂。
1.2整体补强结构补强当具有下列条件时，应当采用整体补强或者局部整体补强。
①高强度钢(标准抗拉强度大于540MPa和铬钼钢(如15CrMoR 14Cr1MoR 12Cr2Mo1R 制造的压力容器；②补强圈勺厚度大于1.5 倍容器壁厚度；③设计压力大于或者等于4MPa的第三类容器；④容器的壳体壁厚大于或者等于38mm；⑤疲劳压力容器或者容器盛装介质为毒性的高位介质容器。
浅析压力容器常规设计规范中的开孔补强设计压力容器常规设计规范中的开孔补强设计是为了提高容器的强度和稳定性，减小应力集中，避免开裂和变形等问题。
在设计过程中，需要考虑容器的功能和使用条件，合理确定开孔位置、大小和数量，并采取适当的补强措施。
开孔补强设计中的关键问题是如何确定开孔的位置和大小。
开孔的位置应尽量避免处于应力集中区域，如容器的角部、焊缝附近等。
开孔的大小则需要根据承受的载荷和应力水平来确定。
一般来说，开孔的面积不应超过容器壁的总面积的30%。
当开孔过大时，容器壁的强度和刚度会大大降低，容易导致变形和破裂。
在确定开孔位置和大小之后，可以考虑采取以下几种方式进行开孔补强设计：1.增加开孔的边缘钝化半径：开孔边缘的过渡半径越大，应力集中程度越小。
在常规设计中，一般要求开孔边缘的钝化半径为开孔直径的1.5倍。
2.添加补强环：在开孔边缘处添加环形补强，可以有效减小应力集中，提高强度和稳定性。
补强环的尺寸和数量需要根据开孔的大小和容器的使用条件来确定。
3.增加开孔区域的厚度：开孔附近可以增加壁厚，提高容器的强度和刚度，减小应力集中。
墙厚增加的大小需要根据应力分布和容器的使用条件来确定。
4.使用合适的补强片：在开孔的附近添加合适的补强片，可以提高容器的强度和稳定性。
补强片的材料和尺寸需要根据容器的使用条件和承载能力来确定。
5.考虑应力分配：在设计过程中需要考虑容器的应力分配情况，避免应力集中。
可以采用软件模拟和实验测试等方法来确定应力分布和开孔补强设计的有效性。
在进行开孔补强设计时，还需要考虑容器的材料特性、制造工艺和维修等问题。
同时，需要按照国家和行业的相关规范和标准进行设计，确保容器的安全可靠性。
总之，开孔补强设计是压力容器常规设计规范中的重要环节，对容器的强度、稳定性和可靠性起着至关重要的作用。
合理选择开孔位置和大小，采取合适的补强措施，能够有效减小应力集中，提高容器的安全性能。
压力管道开孔补强分析压力管道是工业生产中最为常见的设备之一，其主要的组成部分为管体、管材、法兰等，而开孔补强则是一项必要的程序，其目的是为了更好地加强管道的承载能力和延长其使用寿命。
在此文章中，我们将详细分析压力管道开孔补强的工程实践。
一、压力管道开孔的原因在实际工作中，压力管道避免不了的就是需要进行开孔的情况。
而开孔的原因主要有以下几种：1.管道的安装在压力管道的安装过程中，里面难免会沉积一些杂质如锈钢等，需要安装人员将其清理，而在清理的过程中，就有可能会对管体进行开孔，因此，安装人员一定要保持专注。
2.现场施工在现场施工的过程中，如果施工工人操作有失误，如冲击或砸击管道等情况，就会对管道造成影响，从而如发生开孔的情况。
3.管道老化压力管道的使用寿命并不是无限的，仅约十年左右，因此在经过这段时间的使用之后，管道就会出现变形、破裂，管体开裂的现象也经常出现。
4.管道泄漏在一些情况下，管道会出现泄漏的现象，为了可以对其及时的进行修补，则先要对其进行开孔，进行排放工作，保障管道的稳定运行。
二、开孔补强的方法在管道出现开孔问题之后，需要进行补强操作，一方面保证管道的安全性，另一方面确保其正常运转。
常见的压力管道开孔补强方法：1.补角如果管座正对着法兰盘上的螺栓，就可以进行补角加固，将选择性配置适当角度、尺寸的三角板进行焊接，然后再在三角板上的空洞处进行补焊，这样可以增加法兰盘与管道的承载能力。
2.滚边圆片在法兰盘和管道接口处，特别是压力较大的位置，可以加装滚边圆片，由于其具有较强的过滤作用，从而为压力管道的运转提供较强的保障。
3.封面在管道外壳的开口处，可以安装封面，封面一般为金属板材或软管等材质，可以对管道的整体性进行加强。
4.加粗管道加粗管道是将补强材料厚度增加，对原管道进行加固，常见有缠绕型、插入型、波纹型等，可以对整个管道的承载能力进行有效提高。
三、注意问题在进行压力管道开孔补强方面，还需要注意一些问题：1.在进行开孔补强时，一定要保证现场作业人员的安全，尽量避免人为的操作失误。
