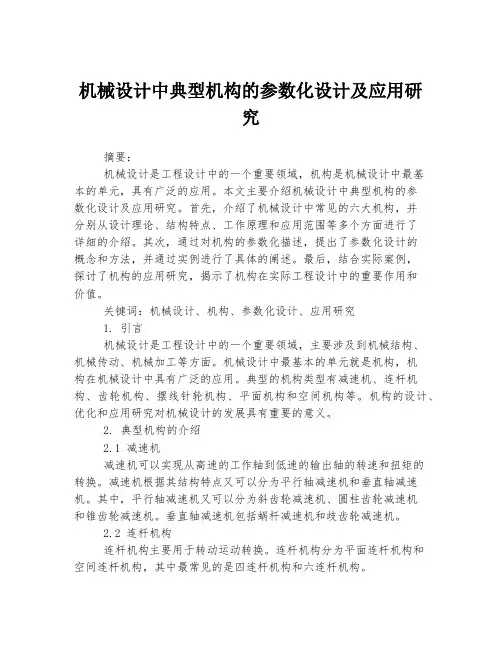

机械设计中典型机构的参数化设计及应用研究摘要:机械设计是工程设计中的一个重要领域,机构是机械设计中最基本的单元,具有广泛的应用。
本文主要介绍机械设计中典型机构的参数化设计及应用研究。
首先,介绍了机械设计中常见的六大机构,并分别从设计理论、结构特点、工作原理和应用范围等多个方面进行了详细的介绍。
其次,通过对机构的参数化描述,提出了参数化设计的概念和方法,并通过实例进行了具体的阐述。
最后,结合实际案例,探讨了机构的应用研究,揭示了机构在实际工程设计中的重要作用和价值。
关键词:机械设计、机构、参数化设计、应用研究1. 引言机械设计是工程设计中的一个重要领域,主要涉及到机械结构、机械传动、机械加工等方面。
机械设计中最基本的单元就是机构,机构在机械设计中具有广泛的应用。
典型的机构类型有减速机、连杆机构、齿轮机构、摆线针轮机构、平面机构和空间机构等。
机构的设计、优化和应用研究对机械设计的发展具有重要的意义。
2. 典型机构的介绍2.1 减速机减速机可以实现从高速的工作轴到低速的输出轴的转速和扭矩的转换。
减速机根据其结构特点又可以分为平行轴减速机和垂直轴减速机。
其中,平行轴减速机又可以分为斜齿轮减速机、圆柱齿轮减速机和锥齿轮减速机。
垂直轴减速机包括蜗杆减速机和歧齿轮减速机。
2.2 连杆机构连杆机构主要用于转动运动转换。
连杆机构分为平面连杆机构和空间连杆机构,其中最常见的是四连杆机构和六连杆机构。
2.3 齿轮机构齿轮机构可以实现传递扭矩和转速,广泛应用于各种机械传动中。
齿轮机构分为平面齿轮机构和空间齿轮机构,平面齿轮机构又包括直齿轮、斜齿轮和蜗轮蜗杆齿轮机构等。
2.4 摆线针轮机构摆线针轮机构主要用于转动运动转化和变线运动转化。
摆线针轮机构由摆线轮和针轮组成,通过针轮在摆线轮齿形的滚动来实现角度的转化。
2.5 平面机构平面机构可以实现平面运动转化和平面位置调整。
平面机构分为四杆机构和五杆机构,其中最常见的是平行四边形机构和双摇杆机构。

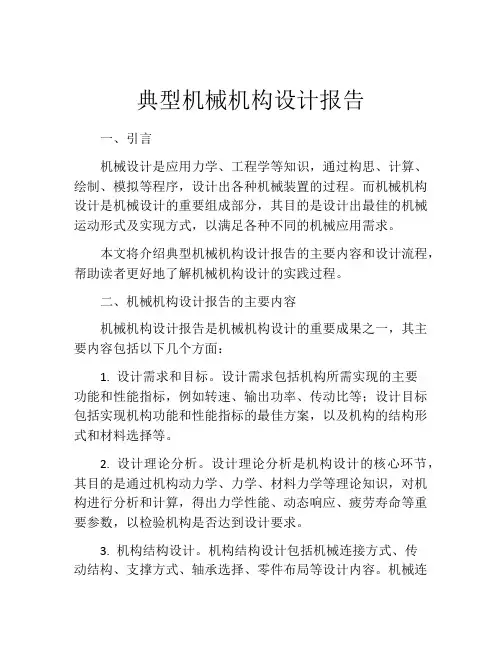

典型机械机构设计报告一、引言机械设计是应用力学、工程学等知识,通过构思、计算、绘制、模拟等程序,设计出各种机械装置的过程。
而机械机构设计是机械设计的重要组成部分,其目的是设计出最佳的机械运动形式及实现方式,以满足各种不同的机械应用需求。
本文将介绍典型机械机构设计报告的主要内容和设计流程,帮助读者更好地了解机械机构设计的实践过程。
二、机械机构设计报告的主要内容机械机构设计报告是机械机构设计的重要成果之一,其主要内容包括以下几个方面:1. 设计需求和目标。
设计需求包括机构所需实现的主要功能和性能指标,例如转速、输出功率、传动比等;设计目标包括实现机构功能和性能指标的最佳方案,以及机构的结构形式和材料选择等。
2. 设计理论分析。
设计理论分析是机构设计的核心环节,其目的是通过机构动力学、力学、材料力学等理论知识,对机构进行分析和计算,得出力学性能、动态响应、疲劳寿命等重要参数,以检验机构是否达到设计要求。
3. 机构结构设计。
机构结构设计包括机械连接方式、传动结构、支撑方式、轴承选择、零件布局等设计内容。
机械连接方式和传动结构旨在确保机构的传递功率和运转平稳性,支撑方式和轴承选择用于减小机构的摩擦和损耗以及增强机构的稳定性,零件布局则是考虑到机构的装配性和维修性等方面。
4. 机构运动学仿真。
机构运动学仿真是通过运用多种计算机辅助设计软件,模拟机构在运动过程中的行为,包括运动轨迹、速度、加速度等参数,并通过动画演示的方式对仿真结果进行可视化展示,以对机构设计进行初步评估和验证。
5. 机构性能验证。
机构性能验证是对机构设计的进一步检验,通过制造出实物机构,进行现场测试和实测,来验证机构的设计性能和运行稳定性是否符合设计需求和目标。
三、机械机构设计的流程机械机构设计的流程通常包括以下几个步骤:1. 需求分析。
需求分析是了解客户和用户的需求,并确定机构所需具备的功能和性能指标,包括机构所需传输的力矩、转速、振动等参数。
竭诚为您提供优质文档/双击可除典型机构认知实验报告篇一:实验一典型机构认识与分析实验实验九凸轮机构运动分析实验一、实验目的:1、熟悉掌握理论与实践相结合的学习方式;2、培养动手能力和创新意识,培养对现代虚拟设计和现代测试手段的灵活运用能力;3、通过实测和软件仿真了解不同运动规律的盘形凸轮的运动,了解圆柱凸轮的运动;4、掌握凸轮廓线的测试方法;5、通过实测曲线和仿真曲线的对比,分析两者之间差异的原因。
二、JTJs-Ⅲ实验台简介:1、结构组成1-安装底座2-凸轮支座3-同步带轮4-同步带5-电机支座6-步进电机7-齿轮齿条支座8-尖顶从动件9-导轨10-被测凸轮(盘形)11-圆柱凸轮12-轴承座13-齿条14-小齿轮15-齿轮支架16-角位移传感器图1JTJs-Ⅲ实验台结构组成2、主要技术参数1)凸轮原始参数:盘形凸轮机构1#凸轮:等速运动规律凸轮基圆半径ro=40mm;尖顶从动件;推杆升程h=15mm;推程转角Ф=150o、远休止角Фs=60o、回程转角Ф,=1620;凸轮质量m1=0.765㎏。
2#凸轮:等加速等减速运动规律凸轮基圆半径ro=40mm;尖顶从动件。
推杆升程h=15mm;推程转角Ф=180o、回程转角Ф,=180o;凸轮质量m1=0.765㎏。
3#凸轮:3-4-5多项式运动规律凸轮基圆半径ro=40mm;从动件滚子半径rt=7.5mm;推程转角Ф=180o、回程转角Ф,=180o;凸轮质量m1=0.852㎏。
4#凸轮:余弦加速度运动规律凸轮基圆半径ro=40mm;尖顶从动件;推杆升程h=15mm;推程转角Ф=180o、回程转角Ф,=180o;凸轮质量m1=0.768㎏。
5#凸轮:正弦加速度运动规律凸轮基圆半径ro=40mm;尖顶从动件;推杆升程h=15mm;推程转角Ф=150o、远休止角Фs=30o、回程转角Ф,=150o、近休止角Ф,s=30o;凸轮质量m1=0.768㎏。
6#凸轮:改进等速运动规律凸轮基圆半径ro=40mm;尖顶从动件;推杆升程h=15mm;推程转角Ф=150o、远休止角Фs=30o、回程转角Ф,=150o、近休止角Ф,s=30o;凸轮质量m1=0.768㎏。

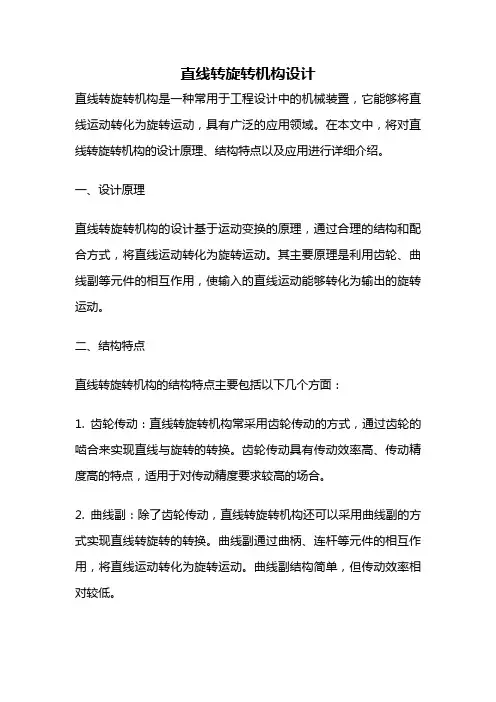

直线转旋转机构设计直线转旋转机构是一种常用于工程设计中的机械装置,它能够将直线运动转化为旋转运动,具有广泛的应用领域。
在本文中,将对直线转旋转机构的设计原理、结构特点以及应用进行详细介绍。
一、设计原理直线转旋转机构的设计基于运动变换的原理,通过合理的结构和配合方式,将直线运动转化为旋转运动。
其主要原理是利用齿轮、曲线副等元件的相互作用,使输入的直线运动能够转化为输出的旋转运动。
二、结构特点直线转旋转机构的结构特点主要包括以下几个方面:1. 齿轮传动:直线转旋转机构常采用齿轮传动的方式,通过齿轮的啮合来实现直线与旋转的转换。
齿轮传动具有传动效率高、传动精度高的特点,适用于对传动精度要求较高的场合。
2. 曲线副:除了齿轮传动,直线转旋转机构还可以采用曲线副的方式实现直线转旋转的转换。
曲线副通过曲柄、连杆等元件的相互作用,将直线运动转化为旋转运动。
曲线副结构简单,但传动效率相对较低。
3. 运动平稳性:直线转旋转机构设计时需要考虑运动的平稳性,避免因摩擦、间隙等因素引起的振动和冲击。
对于要求较高的场合,还可以采用减振、减摩擦等措施,提高运动的平稳性。
4. 结构紧凑:直线转旋转机构在设计时还需要考虑结构的紧凑性,尽量减小体积和重量,提高机构的整体性能。
可以采用齿轮箱、曲线副等紧凑结构,同时还可以考虑其他的结构优化措施,如减少不必要的连接件、合理布局等。
三、应用领域直线转旋转机构在工程设计中有着广泛的应用领域,下面将介绍其中几个典型的应用场景:1. 机械加工:直线转旋转机构常用于机械加工设备中,如数控机床、车床等。
通过直线转旋转机构的设计,可以实现工件的精确定位和旋转加工,提高加工效率和加工精度。
2. 自动化生产线:直线转旋转机构在自动化生产线中也有着重要的应用。
通过直线转旋转机构的设计,可以实现工件的输送、定位和旋转等动作,实现生产线的自动化操作,提高生产效率和质量。
3. 机器人技术:直线转旋转机构在机器人技术中也扮演着重要的角色。
伸缩机构典型设计问题分析(徐州海伦哲专用车辆股份有限公司江苏徐州221004)通过理论结合试验分析目前伸缩机构几个典型设计问题并提出相关改进建议。
关键词:伸缩机构一、典型伸缩机构组成伸缩机构在臂架式专用作业车工作的重要组成部分,它是臂架运动的执行机构。
它经典方案是液压驱动伸缩机构,其基木组成为驱动油缸、拉伸绳、回缩绳、链轮、臂架上的固定结构和附属元器件。
工作原理都基木类似:通过动力油缸驱动中间臂架(简称去驱动臂),将伸链轮布置在驱动臂头,缩链轮布置在驱动臂尾,在伸链轮和缩链轮的作用下,通过拉绳和缩绳进行运动传递,使三节臂能与驱动臂同步伸缩。
图1伸缩机构组成二、现有结构形式存在的问题目前市场上产品伸缩系统的拉绳和缩绳主要有两种方式:一种板式链传动,一种钢丝绳传动。
两种系统的经典布置方案都如图1所示。
无论是板式链传动还是钢丝绳传动,在使用过程中都存在以下几个典型问题:1、伸缩系统到底布置在臂架的上方还是下发随意性较大,没有定性数据显示哪种方案更有利于臂架的运动;2、不同规格型号的传动链拧紧力矩到底控制在多少最有利于臂架运动;3、到底该选用钢丝绳系统还是板式链系统没有定性依据。
三、存在问题分析及解决方案1、伸缩系统布置在臂架上的位置分析。
以典型三节臂系统的伸缩机构为例进行伸缩系统受力分析(以伸出为例,冋缩系统类似):T=G*SIN(a)+fT为三节臂伸出吋所需的最小拉力,G为三节臂承受的载荷及自重,f 是系统产生的摩擦力。
伸出链始终受拉力,故伸出系统对三臂、一臂始终有T的拉力,对二臂有2T的压力。
臂伸出后在负载和自重的作用下,有向下变形的趋势,如果忽略臂架剪应力的影响只考虑臂架为横向弯曲,此时臂架的上槽钢受拉力,下槽钢受压力。
又根据伸缩系统受力分析,臂架的伸缩系统始终为一、三臂架提供拉力,为二臂提供压力,如果将伸缩系统固定端布置在臂架的上槽钢,链轮布置在臂的下槽钢,此时伸缩系统加载到臂架上的内力与臂架在外载荷作用下受力方向相同,加剧了臂架的受力变形,如果将伸出系统固定端布置在臂架的上槽钢,链轮布置在臂架的下槽钢则会减缓臂架的变形。
摘要:由固定凸轮与连杆系所组成的凸轮一连杆组合机构是自动机械中一种常用机构. 本文在前人工作的基础上提出了筒便有效的优化设计方法. 对任意给定的从动件运动规律和要求的约束条件求得最佳的连杆尺寸及凸轮轮廓曲线.
总结:凸轮连杆机构具有结构简单、紧凑、设计方便,可实现从动件任意预期运动,因此在机床、纺织机械、轻工机械、印刷机械、机电一体化装配中大量应用。
人们在进行机构的尺度综合时,习惯于采用常规的设计方法,即根据给定的设计条件。
但这种方法对设计者的专业设计水平和经验要求较高。
且所需的设计计算要多次反复进行,因而使设计效率降低,另外也很难得到最优的设计结果。
通过一些优秀的设计和优化方法,使设计周期大大缩短,设计质量显著提高,得到的设计结果是设计者所追求目标的最优解。
本文作者在书本打包机的设计中,对推书机构进行了优化设计,与常规设计方法相比,可很快地得到最优解,大大提高了设计效率和质量。
参考文献:
1王文博;实现等速直动与急回的凸轮连杆机构的运动综合[J];北京服装学院学报(自然科学版);2001年01期
2刘芳,于晓红,邱丽芳,王小群;凸轮-连杆组合机构设计系统[J];北京科技大学学报;2005年01期
3 孟俊焕,姚俊红,冯瑞宁;评价机构传动质量的新方法—当量压力角法[J];德州学院学报;2004年02期
4 张秀花,夏玲,刘春明;凸轮组合机构在压力机上的应用[J];机械设计与制造;2004年04期
5 张景霞,王润孝,于江;一种实用凸轮连杆机构运动分析的方法[J];机械科学与技术;2003年04期
6 徐大伟;关于摆动从动件盘形凸轮机构的优化设计方法[J];机械设计;1992年03期
7 钮志红,王旭;确定滚子摆动从动件盘状凸轮机构基本尺寸新方法[J];机械设
计;1994年04期
8 葛正浩,杨芙莲,彭国勋,刘宏昭;凸轮机构运动学研究综述[J];机械设计;2001年03期
9 张晓玲,程常现;小型双面胶印机离合压凸轮-连杆机构设计[J];机械设计;2001年05期
10 葛正浩,杨芙莲,彭国勋;凸轮连杆机构的模块化设计[J];机械设计;2002年11期。
