万达广场购物中心建造标准08版12月

万达广场购物中心设计标准（暖通）1采暖通风空调专业1.1一般规定1.1.1业态分布情况如下：1.百货2.超市3.商管物业（除百货、超市外的商业主力店、次主力店、酒楼、室内步行街、地下车库、商管办公区及相关区域）4.室外步行街5.购物中心地块内的商务酒店6.销售型酒店7.写字楼8.其他业态1.1.2营业时间电影城、KTV、电玩和酒楼有超时营业需求，系统划分时应考虑管理需要。

1.1.3暖通设计委托内容：1.采暖、空调系统；2.通风、防排烟系统；3.热能动力（锅炉房、制冷站和换热站等动力站房）；注：换热站一般由热力公司实施及管理，设计院须按万达供热（空调）情况进行设计。

1.1.4室内设计参数1.1.5负荷计算：室内步行街公共区域冬季热负荷计算时冷风渗透量应按1次换气量计算。

1.1.6设备末端选型要求：（按夏季工况,中档风量选型）室内步行街三层走道负荷密度不小于400w/m2，三层店铺负荷密度不小于350w/m2，次主力店和主力店负荷密度不小于200w/m2。

1.1.7空调系统形式选择：1.百货卖场、影厅和院线大堂、电玩、电器卖场、超市卖场、酒楼及其他待定业态（健身、儿童城、零售、娱乐、特色餐饮）卖场及次主力店等大空间区域采用全空气、单风道、低风速、单风机系统，有组织回风，送风口带调节阀。

2.KTV、影城办公区、地下百货用房(餐厅)、影城观众走廊及夹层放映机房等采用风机盘管加新风系统。

3.公共卫生间应设置风机盘管。

4.室内步行街公共区宜采用吊装机组加新风系统，商铺采用风机盘管加新风系统。

5.超市办公区及其他待定业态（健身、儿童城、零售、娱乐、特色餐饮）办公区采用风机盘管加新风系统或分散式空调。

6.严寒及寒冷地区的万达百货办公区空调系统设置为风机盘管加新风系统，其冷热源均来自百货空调水系统；其他区域的万达百货办公区空调系统设置为多联机加新风系统，其中新风机组的冷热源取自百货空调水系统。

7.电梯机房、变配电室、POS机房、消防控制中心、电话机房、保安监控室、值班室、湿式垃圾房等设分体空调；物管用房设分体空调或风机盘管加新风系统；不具备自然通风条件的物管用房、值班室、消防控制中心应设计适量排风和补充新风。

购物中心设计安全技术标准1 术语1.1 万达广场购物中心由主力店，次主力店，室内步行街，室外商业街一环铺构成，利用室内步行街将主力店，次主力店，室外商业街等不同空间业态连接组合而成的一种商业综合体。

1.2 步行街首层公共区室内步行街在首层除两侧商业营业设施外的区域。

1.3 主力店通常为百货，超市，电玩，电影院，KTV，儿童业态，酒楼，培训，健身，电器等业态。

1.4 次主力店万达广场购物中心内建筑面积在 1000~2000㎡之间的商业经营场所，主要位于室内步行街两侧。

1.5 室外街一环铺与购物中心贴建的，面对室外的商铺。

1.6 消防性能化设计以性能目标、工程分析和定量评价为基础，针对特定的建筑用途、火灾荷载和火灾场景，利用可接受的工程分析工具、方法和性能判据所进行的消防设计。

1.7 防火单元在一个防火分区内采用具有一定耐火性能的实体墙、楼板、防火玻璃以及有喷淋保护的钢化玻璃等防火分隔物与其他相邻空间分隔而成的一个独立防火空间。

1.8 自动跟踪定位射流灭火系统是利用红外线、数字图像或其他火灾探测组件，通过对火焰和温度的探测，实现对早期火灾的自动跟踪定位，并运用自动控制方式喷射水流的灭火系统。

2 图纸要求2.1 购物中心、自持酒店、购物中心上部塔楼、独立的自持写字楼施工图设计单位，以及自持酒店、各主力店的内装施工图设计单位均应提供消防设计专篇。

2.2 购物中心必须进行消防性能化设计与论证，设计图纸须经项目当地消防部门审批通过后方可实施。

2.3 各主力店、次主力店的商家平面布置及内装设计不得随意改变原施工图设计中防火分区、防烟分区的划分及消防疏散门、消防通道的位置和宽度，如确实需要改变，应由原施工图设计单位重新检核消防设计，并最终满足消防设计要求。

2.4 购物中心的员工宿舍应布置在商管用房内，不允许设于地下室内，且应遵行国家相关规范。

3 总平面布局与平面布置3.1 万达广场购物中心（以下简称购物中心）周围应设置环形消防车道，其主立面宜紧邻城市道路。

万达综合体建造标准--景观万达商业综合体建造标准-景观部分项目名称备注硬铺按总面积的A版材料为花岗岩或其他高档铺装材料，路牙石为花岗岩，500元/平方米；B版道路材料为沥青混凝土地面或广场90%计算(含花池砖，广场采用人造石，路牙石为混凝土，300-350元/平方米；盲道材料与铺装设计材料统一；井盖面层经过装饰砌筑),全部允许处理，材料与地面铺装材料统一；水篦子统一设计，做暗排水沟，采用石材水篦子上车，不采用小规格石材绿地面积按总景观面积的10%计算，以乡土树种为主，覆土深度1200mm以上(其中500mm种植土计入绿化造价);地被及小灌木以常绿为主考虑预留上下水、强电及计量无分为两种：可回收和不可回收，并配备烟灰缸内置灯光，光源采用荧光灯，外置灯光光源采用金卤投光灯内容道路及广场绿化A版绿地中花灌木结合色带种植，中等灌木1500~1800mm 范围，设置景观大树，胸径300~400mm;造价450元/平方米(绿地面积);B版绿地中花灌木结合色带种植，中等灌木1200~1500mm范围，适当位置可考虑高大乔木树阵，造价260元/平方米(绿地面积)售货自动售货亭和可移动售货亭亭电话A版单独设计，配备广告灯箱；B版选择成品，立柱不锈钢，镀锌处理。

配备广告灯箱亭座椅A版单独设计；B版普通座椅垃圾A版造型单独设计；B版选择普通成品桶户外A版根据需要设计大型广告灯箱,单独设计造型，液晶显示屏；在主要广场入口及交叉路口设置大型导视牌；B版广告灯箱广告张贴，边框采用不锈钢或其他金属材料。

成本计入导向标识系统中灯箱配套设施车挡无障碍设施人防出入口及消防出入口车库入口处理广场通风口美化处理康体设施旗杆水景景观石树池花钵对绿化浇灌取水口、配电口及消防栓进行美化设计A版采用经过设计的石材车挡；B版采用防锈漆型钢材料车挡商业广场主入口应设置残疾人通道，配置不锈钢栏杆，做好相关警示标识室外设施及小品(其成本不含在景观成本内，根据项目情况，成本单列，A版200元/平方米；B版100-150元/平方米；低成本开发项目50元/平方米。

混凝土工程施工方案编制：审批：年月日目录1. 编制依据................................................................. １2。

混凝土工程概况和施工条件................................................. ２2.1工程结构概况.......................................................... ２2.2施工条件.............................................................. ２3。

施工总体安排............................................................. ３3。

1技术准备............................................................. ３3。

1。

1预搅混凝土供应商的选择.......................................... ３3.1.2标养室及检验仪器配置.............................................. ４3.2施工准备.............................................................. ４3。

2。

1施工部位及工期安排.............................................. ４3.2.2施工流水段划分.................................................... ５3。

2.3施工机械选择..................................................... ５3。

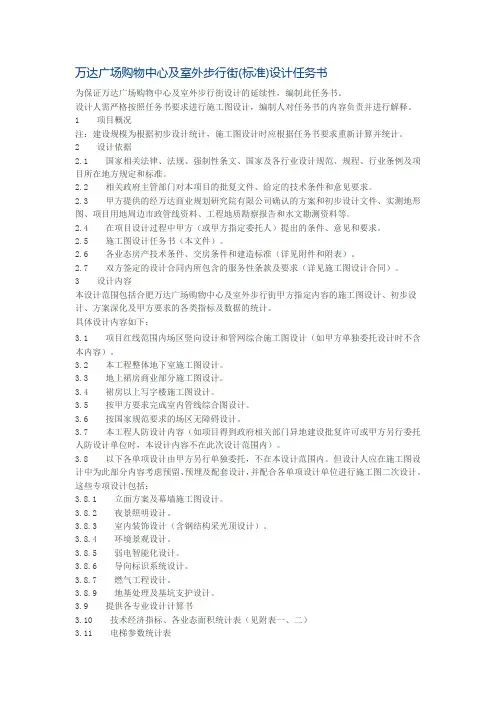

万达广场购物中心及室外步行街(标准)设计任务书为保证万达广场购物中心及室外步行街设计的延续性，编制此任务书。

设计人需严格按照任务书要求进行施工图设计，编制人对任务书的内容负责并进行解释。

1 项目概况注：建设规模为根据初步设计统计，施工图设计时应根据任务书要求重新计算并统计。

2 设计依据2.1 国家相关法律、法规、强制性条文、国家及各行业设计规范、规程、行业条例及项目所在地方规定和标准。

2.2 相关政府主管部门对本项目的批复文件、给定的技术条件和意见要求。

2.3 甲方提供的经万达商业规划研究院有限公司确认的方案和初步设计文件、实测地形图、项目用地周边市政管线资料、工程地质勘察报告和水文勘测资料等。

2.4 在项目设计过程中甲方（或甲方指定委托人）提出的条件、意见和要求。

2.5 施工图设计任务书（本文件）。

2.6 各业态房产技术条件、交房条件和建造标准（详见附件和附表）。

2.7 双方签定的设计合同内所包含的服务性条款及要求（详见施工图设计合同）。

3 设计内容本设计范围包括合肥万达广场购物中心及室外步行街甲方指定内容的施工图设计、初步设计、方案深化及甲方要求的各类指标及数据的统计。

具体设计内容如下：3.1 项目红线范围内场区竖向设计和管网综合施工图设计（如甲方单独委托设计时不含本内容）。

3.2 本工程整体地下室施工图设计。

3.3 地上裙房商业部分施工图设计。

3.4 裙房以上写字楼施工图设计。

3.5 按甲方要求完成室内管线综合图设计。

3.6 按国家规范要求的场区无障碍设计。

3.7 本工程人防设计内容（如项目得到政府相关部门异地建设批复许可或甲方另行委托人防设计单位时，本设计内容不在此次设计范围内）。

3.8 以下各单项设计由甲方另行单独委托，不在本设计范围内。

但设计人应在施工图设计中为此部分内容考虑预留、预埋及配套设计，并配合各单项设计单位进行施工图二次设计。

这些专项设计包括：3.8.1 立面方案及幕墙施工图设计。

万达百货设计安全技术标准 大连万达集团股份有限公司 实施日期：2014/7/11万达百货设计安全技术标准1 建筑设计1.1 万达百货是万达广场购物中心中最大的主力店，首先必须服从万达广场的整体设计，在建筑总平面布局和平面布置、防火防烟分区和建筑构造、安全疏散和消防电梯等方面严格遵循国家有关消防规范的要求，在此基础上，通过优化设计，保证百货卖场的布局完整及使用效率。

1.2 百货卖场内防火分区的设计在满足国家有关规范的同时，宜结合卖场空间规划中商品柜位的划分优化设计，尽量减少防火墙、防火门对商业运营的不利影响。

1.2.1 必须结合卖场边厅柜位隔墙的位置布置防火墙或防火卷帘。

1.2.2 同一层百货卖场中相邻防火分区之间防火门的布置，严禁放置在中岛区，应结合边厅柜位隔断位置，布置在边厅。

2 卖场空间规划及装饰设计2.1 百货卖场空间规划是根据商品经营品类布置的要求，通过合理的人流动线规划对卖场平面做区域划分，人流动线的规划表现为卖场的通道，根据通道的宽度不同，可分为主通道和次通道。

2.2 卖场的通道规划同时作为卖场的安全疏散通道，其最小设计宽度应满足下表的规定：表 2.2 卖场营业厅内疏散通道最小净宽度 营业厅布置方式 疏散通道名称(通道位置)最小净宽度(m) 柜架式营业区域(超市) 单侧设置货架的通道1.50 双侧设置货架的通道2.20 货架区与闸机(收银台)之间5.00 闸机与通向安全出口之间的通道3.00 主通道 3.002营业厅布置方式 疏散通道名称 ( 通道位置 )最小净宽度 (m) 柜架式营业区域 ( 百货商店、 购物中心等 ) 单侧设置柜架或陈列窗的通道 2.20双侧设置柜架或陈列窗的通道 2.20主通道 首层 3.00二层及以上 2.40商铺式营业区域单侧设置店铺的通道 2.20双侧设置店铺的通道 2.50主通道3.00 2.3 卖场营业厅内的通道宜采用双向疏散的布置方式，应至少设置一条贯通营业区域且连接安全出口的主通道。

第 1。

0.1 条为保证商店建造设计符合合用、安全、卫生等基本要求,特制定本规范。

第 1.0.2 条本规范合用于全国城镇及工矿区新建、扩建和改建的商店建造(含综合性建造的商店部份)。

第 1。

0。

3 条商店建造设计应符合城市规划和环境保护的要求，并应合理地组织交通路线，方便群众和体现对残疾人员的关心.第 1。

0.4 条商店建造的规模，根据其使用类别、建造面积分为大、中、小型,应符合表 1。

0。

4 的规定.第 1。

0.5 条商店建造设计，除应符合本规范的规定外，还应符合《民用建造设计通则》(JGJ37—87)以及国家和专业部门颁发的有关设计标准、规范和规定。

第 2。

1。

1 条大中型商店建造基地宜选择在城市商业地区或者主要道路的适宜位置.大中型菜市场类建造基地，通路出口距城市干道交叉路口红线转弯起点处不应小于70m。

小区内的商店建造服务半径不宜超过 300m.第 2.1。

2 条商店建造不宜设在有甲、乙类火灾危（wei）险性厂房、仓库和易燃、可燃材料堆场附近；如因用地条件所限,其安全距离应符合防火规范的有关规定.第 2.1。

3 条大中型商店建造应有不少于两个面的出入口与城市道路相邻接；或者基地应有不小于 1/4 的周边总长度和建造物不少于两个出入口与一边城市道路相邻接。

第 2。

1。

4 条大中型商店基地内,在建造物背面或者侧面，应设置净宽度不小于 4m 的运输道路。

基地内消防车道也可与运输道路结合设置.第 2。

1.5 条新建大中型商店建造的主要出入口前，按当地规划部门要求,应留有适当集散场地。

第 2.1.6 条大中型商店建造，如附近无公共停车场地时，按当地规划部门要求，应在基地内设停车场地或者在建造物内设停车库.第 2.2。

1 条规定。

第 2。

2.2 条条件。

第 2。

2.3 条步行商业街内应禁止车辆通行，并应符合城市规划和消防、交通部门的有关原有城市道路改为步行商业街时，必须具备邻近道路能负担该区段车流量的步行商业街的宽度，根据不同情况，应符合下列规定：一、改、扩建两边建造与道路成为步行商业街的红线宽度不宜小于10m;二、新建步行商业街可按街内有无设施和人行流量确定其宽度，并应留出不小于5m 的宽度供消防车通行。

内部资料企业标准 万达广场定额设计技术标准 第一册 建筑构造 (2012版)2012.12万达广场定额设计技术标准 第一册 建筑构造编辑委员会主编单位：万达商业规划研究院编写成员：(按姓氏笔画为序)马升东马红王力平王雪松王群华王锦锋毛晓虎冯腾飞叶宇峰孙辉孙海龙刘冰朱其玮李峻李涛李浩然华锡锋张立峰张飚杨成德周宇范珑侯卫华郝宁克阎红伟袁志浩秦鹏华黄大卫黄引达郭晨光赖建燕熊伟前言为了真正达到定额设计的目的,对设计成本更加有效管控，综合提升设计成本管理水平，由规划院、成本管理部牵头，项目管理中心设计部、酒店建设公司、商管公司配合工作，完成“定额设计技术标准”成果系列图集。

“定额设计技术标准”分为万达广场、酒店及销售物业三部分，共3本18册，分别是：1、《万达广场定额设计技术标准》（9册）2、《万达酒店定额设计技术标准》（2册）3、《万达销售物业定额设计技术标准》（7册）“定额设计技术标准”按八个专业（建筑构造、结构、设备、电气、外装、内装、夜景、景观），将万达广场、酒店及销售类物业中通用性做法标准化，并明确“标准节点、设备选型、材料选样、造型模块”等标准图集，所有技术标准均与万达广场、酒店及销售类物业各级版本相对应。

“定额设计技术标准”用于指导万达商业地产所有项目从方案设计到施工图设计，直至项目的考核检查全过程管控，是万达商业地产规划设计的定额依据，也是对施工图设计的定额设计审查依据。

总说明1、本标准做法包括五部分：1.地下工程；2.非公共区室内装修工程；3.屋面；4.室外工程；5.典型构造节点；2、本标准做法是在《2011版建造标准》中万达广场购物中心建造标准-建筑部分基础上的细化和补充；3、节能设计涉及的围护结构保温、隔热部位做法，按中国建筑气候区划分为严寒地区、寒冷地区、夏热冬冷地区、夏热冬暖地区和温和地区5大地区，具体保温、隔热材料厚度应根据项目节能计算确定；4、本标准做法中室内装修工程做法适用范围为万达购物中心地上的非公共区域及地下除经营范围外的后勤及设备用房区域，公共区域的建筑工程做法另见内装专业的标准做法及各主力店合同约定的交房标准。

商业广场设计标准建筑一、项目简介1、项目概况：某某商业广场由山东某某集团开发。

2、开发意向：某某集团商业广场的方案设计设计宗旨为：一流的外观，一流的内涵，一流的生活设施、一流的物业管理。

二、规划设计依据1、国家有关商场、住宅、酒店、别墅的规范。

2、本项目方案设计任务书纲要。

三、规划设计要求1、本项目一次规划设计，分几期实施。

每期均具备独立完整的实施方案，以利于分期投入及灵活的滚动销售。

2、建筑风格：根据各地规划要求，以现代风格为主，体现“简洁，时尚”的风格，注意空间的布局与使用功能的完美结合。

如当地有要求也可做欧式风格，部分仿用罗马柱，结合广告牌设计。

以后每一个名家广场统一外立面，形成某某风格。

3、平面布局：3.1 功能分区：商场分区在满足消防的基础上，单体面积尽可能做大、消防通道越窄越好，连廊越宽越好，功能区用封闭连廊连接。

3.2 通道宽度：卖区主通道宽度纵向5米，横向3米；非卖区主通道宽度纵向8.4米，横向5米。

3.3 卖区店铺布局：分大小店铺两种方案布置，小店铺尺寸2.8*3.3米为主，大店铺以8.4*25.2米为主，一套消防系统适应两套经营方案。

3.4 柱距：采用8.4米柱距，以利于货物摆放。

3.5 中庭布置：中庭按一大一小错开排列，①大中庭面积400平方米/个，②中中庭200平方米/个，③小中庭扶手电梯中庭，④电梯交通面积400平方米/个，按走道长形排列。

3.6 电梯布置：每个单元中间设出入口一个。

货梯按照15000平方米布置一台2000KG的货梯，中庭布置2台客梯，扶梯间距不大于35米，楼上有汽车展厅，无坡道上去的设置汽车梯。

结构采用8.4米柱距属于经济柱距。

暖通1、空调冷、热源：1.1 本项目热源为市政供热管网提供的一次热水。

市政热水设计参数为压力：1.6MPa、供回水温度：130/70℃，实际运行参数为压力:1.0MPa，供回水温度90/70℃，1.2商业部份于地下设置一处能源中心进行制冷换热，为商业提供空调冷、热水；高层住宅部分设置换热站供给住宅楼的采暖热水。
