汽车发动机构造与维修案例09发动机故障灯异常点亮,且发动机燃油消耗量增加。

发动机故障灯亮原因分析及解决方法随着汽车技术的发展和环保要求的提高，汽车技术发展非常迅速。

然而，令人费解的是，汽车发动机故障灯亮的现象却也越来越多。

为了帮助遭遇到这种情况的车主朋友，特总结在此。

一、现象汽车行驶过程中，或者汽车打火的瞬间，仪表板上的汽车发动机故障灯亮起，通常为红灯或黄灯，一旦亮起，大多数情况下不会自动消失，少数情况下会自动消失，这就是所谓的发动机故障灯亮。

二、发动机故障灯亮的表面原因1、燃烧状态不好发动机燃烧状态不好是发动机故障灯亮的主要原因。

在汽车设计上，为了确保发动机处于良好的工作状态、确保发动机的正常工作寿命，在发动机上设计安装了氧传感器，用于监测发动机燃烧状态，一旦发动机燃烧状态不好，比如碳氢化合物气体（HC）含量太高一氧化碳含量（CO）太高、氮氧化物（NO）含量太高，这些都是不好的燃烧状态，不仅污染环境，也会造成燃油浪费和发动机过度磨损。

以上各项指标分别意味着：碳氢化合物（HC）：未经燃烧的燃油成份；一氧化碳（CO）：未充分燃烧的燃油成份，该物质对人类健康有较大的损害，一氧化碳中毒可致人中毒死亡；氮氧化物（NO）：在发动机内过高温度下产生，表明发动机磨损加剧，在大气中会污染环境。

2、发动机爆震发动机另有一个专门的爆震传感器，专门监测发动机爆震。

发动机爆震已经意味着有可能带来发动机严重的机件损害或者严重的动力损失。

通常情况下，爆震分为有感爆震和无感爆震，在无感爆震的情况下，发动机电脑会根据监测到的情况调整发动机控制参数，避免带来更大的不良影响，但当无感爆震已经超过了发动机电脑可以调整的范围时，发动机故障灯也会点亮报警。

汽车驾驶员对于爆震的主观感受通常有三种情况：第一种情况：汽车无力；第二种情况：汽车无力，发动机噪音过大；第三种情况：明显有敲缸声音。

在第一种情况下，有的发动机故障灯会亮，有的不会亮，在第二种和第三种情况下，发动机故障灯必然会亮起。

三、发动机故障灯亮的内在原因1、燃油质量不好很多发现发动机故障灯亮的车友都有一个感觉：那就是加到一箱油后发动机故障灯突然就亮了。

毕业（设计）论文系（部）汽车工程系专业汽车检测与维修技术班级09级汽车检测与维修三班指导教师姓名学号汽车发动机常见故障诊断与排除方法【摘要】本文阐述了汽车发动机的常见故障诊断和排除方法，由于新技术在发动机上的运用，发动机的故障更加的复杂化。

发动机的故障也是汽车故障中故障率最高、难点最高的组成部分。

现对曲柄连杆机构、配气机构、燃油供给系、润滑系、起动系、冷却系以及点火系的常见故障进行分析和排除。

主要对燃油供给系、润滑系、起动系作了详细的讲解。

【关键词】配气机构点火系润滑系冷却系故障排除检修【目录】第一章发动机的总体组成和作用1.1 发动机组成现代汽车发动机是一部由许多机构和系统组成的复杂机器、它的结构形式多种多样。

如，现在最广泛使用的由汽油和柴油为燃料的往复活塞式发动机，其具体构造也大有差别，由于工作原理相同，所以其基本结构也大同小异。

汽油机通常由两大机构：曲柄连杆机构、配气机构和五大系统：燃油供给系、润滑系、冷却系、点火系、起动系组成。

1.2 作用发动机是汽车的动力装置，其作用是将液体或气体的化学能通过燃烧后转化为热能，再把热能通过膨胀转化为机械能来驱动汽车行驶（图1-1）。

图1-1 发动机结构图第二章曲柄连杆机构的常见故障及排除曲柄连杆机构的故障属于机械类故障，此类故障大多数是以异响出现的，异响是由于曲柄连杆机构运动机件的自然磨损和老化，使零件互相配合间隙增大和磨损，在运动中由于振动和相互撞击而发生的金属撞击声。

所以，曲柄连杆机构的异响，往往反应出不同性质和程度上的故障。

2.1 曲柄轴承异响发动机转速突然变化时，发出低沉连续的金属敲击声，严重时发动机机体会发生振动。

响声随发动机转速提高而增大，随负荷增大而增大，部位在气缸的底部。

单缸“断火”时，响声无明显的变化，相邻两缸“断火”时则响声明显减弱。

观察机油压力表，机油压力明显下降。

如诊断主轴承异响，则拆卸油底壳，对异响的轴承进行检查。

若是主轴承异响，对异响的轴承进行检查。

汽车发动机故障灯亮7大因素发动机故障灯亮是每位车主都不能够忽视的问题，这直接关系到发动机寿命和行车安全等。

盛德世通整理了发动机故障灯亮常见故障原因，通常是由于以下几个原因造成：1.汽油品质差，不达标计大部分车主都有这个经历，车子加完油不久，汽车仪表盘上就亮起了发动机故障灯；这一般是因为在不规范的加油站加了质量较差的汽油，导致发动机工作时油气混合气燃烧不充分，发动机故障灯亮。

这不会影响行车安全，但或多或少会对发动机造成危害。

2.氧传感器故障如今汽车上安装有两个氧传感器，三元催化器前后各放一个。

前氧传感器的作用是检测发动机不同工况的空燃比，同时ECU电脑根据该信号调整喷油量和计算点火时间。

后方的主要是检测三元催化器的工作好坏！所以如果氧传感器损坏或者传感器插头损坏、松动，会导致混合气过稀或过浓，从而引起故障灯亮。

而实际上，氧传感器是一个相当耐用的部件，只要燃油质量过关，它可以使用3年或更长的时间。

所以新车的故障灯亮，不妨查看一下氧传感器插头是否松动。

3.空气流量传感器故障空气流量传感器也称为空气流量计，它检测吸入的空气量转换成电信号传递给电控单元ECU，根据最佳空燃比，间接让ECU决定喷出多少燃油。

如果空气流量传感器或线路出现故障，ECU将得不到正确的进气量信号，就不能进行正常的燃油量控制，从而造成混合气过稀或过浓，发动机无法正常工作。

虽然空气流量传感器失常不至于造成发动机无法启动，但诸如怠速不稳、加速不良、进气管回火以及排气管冒黑烟等现象还是极有可能的。

4.火花塞积碳市面上质量参差不齐的燃油和拥堵的城市交通使得汽车火花塞很容易产生积碳，火花塞积碳会导致发动机工作不良，出现启动困难、怠速不稳、加速不良、急加油回火、尾气超标、油耗增多等不正常现象。

5.发动机爆震当发动机吸入油气混合物后，在压缩行程还未到达预计的点火位置、各种控制之外的因素却导致油气混合物自行点火燃烧。

此时，燃烧所产生的巨大冲击力与活塞运动的方向相反，引起发动机震动，这种现象称为爆震。

发动机构造与维修常见维修案例案例一故障车型：一辆别克商务车故障现象：发动机故障指示灯亮，并且车辆动力不足，上坡困难。

故障检修：用TECH-2诊断仪读得故障码为P1374，这一故障码的含义为：曲轴位置（CKP）高低分辨率频率关系。

维修技师采用了换件诊断修理法，对其先后更换了点火控制模块（ICM）和曲轴位置传感器后，故障没有排除，后来维修人员又更换了动力系控制模块（PCM）进行尝试，但也未能排除故障，只好把原车零件又换回去了。

维修人员接车后仔细分析了上海别克车辆的点火控制电路，它与原来通用车系的点火系统结构完全一样，但与其它车系的点火控制电路大不相同。

点火控制系统中采用了通用车系中常用的旁路控制原理：发动机启动时，由点火控制模块（ICM）控制发动机的点火提前角；启动后，动力系控制模块（PCM）通过在旁路控制线路（424）施加5V电压，关闭ICM的点火控制，改由通过IC 电路（423）以脉冲的方式通过ICM来控制发动机的点火。

曲轴位置高低分辨率频率关系的含义是：通用公司的旁路控制点火系统，采用了2个曲轴位置传感器的信号。

一个通用公司称之为7X传感器，信号靶轮在曲轴上，实际功能主要是用来判定活塞在汽缸中的位置的，其结构为6个等分的信号齿，在第6个齿前约10°的地方有一个齿，因此有人也把其称作6+1传感器。

发动机在运转过程中，ICM将接受到的信号除以2变成3X信号，发送给PCM，PCM 凭此信号得知各缸活塞的瞬时位置。

另外的一个传感器叫24X传感器，信号靶轮在曲轴皮带盘上，为24等分，信号直接输入PCM，主要是提供发动机转速信号的。

两者的信号频率有某种固定的对应关系故障码 P1374的生成条件发动机运行时，PCM会将收集到的24X和3X信号进行对比，如发现3X信号与24X信号不是1:8的关系，并且这种状况持续了10s以上，PCM则点亮故障灯并记录此故障码，发动机进入故障保护运行模式，发动机性能降低。

发动机故障灯亮原因分析及解决方法随着汽车技术地发展和环保要求地提高，汽车技术发展非常迅速.然而，令人费解地是，汽车发动机故障灯亮地现象却也越来越多.为了帮助遭遇到这种情况地车主朋友，特总结在此.一、现象汽车行驶过程中，或者汽车打火地瞬间，仪表板上地汽车发动机故障灯亮起，通常为红灯或黄灯，一旦亮起，大多数情况下不会自动消失，少数情况下会自动消失，这就是所谓地发动机故障灯亮.二、发动机故障灯亮地表面原因、燃烧状态不好发动机燃烧状态不好是发动机故障灯亮地主要原因.在汽车设计上，为了确保发动机处于良好地工作状态、确保发动机地正常工作寿命，在发动机上设计安装了氧传感器，用于监测发动机燃烧状态，一旦发动机燃烧状态不好，比如碳氢化合物气体（）含量太高一氧化碳含量（）太高、氮氧化物（）含量太高，这些都是不好地燃烧状态，不仅污染环境，也会造成燃油浪费和发动机过度磨损.以上各项指标分别意味着：碳氢化合物（）：未经燃烧地燃油成份；一氧化碳（）：未充分燃烧地燃油成份，该物质对人类健康有较大地损害，一氧化碳中毒可致人中毒死亡；氮氧化物（）：在发动机内过高温度下产生，表明发动机磨损加剧，在大气中会污染环境.、发动机爆震发动机另有一个专门地爆震传感器，专门监测发动机爆震.发动机爆震已经意味着有可能带来发动机严重地机件损害或者严重地动力损失.通常情况下，爆震分为有感爆震和无感爆震，在无感爆震地情况下，发动机电脑会根据监测到地情况调整发动机控制参数，避免带来更大地不良影响，但当无感爆震已经超过了发动机电脑可以调整地范围时，发动机故障灯也会点亮报警.汽车驾驶员对于爆震地主观感受通常有三种情况：第一种情况：汽车无力；第二种情况：汽车无力，发动机噪音过大；第三种情况：明显有敲缸声音.在第一种情况下，有地发动机故障灯会亮，有地不会亮，在第二种和第三种情况下，发动机故障灯必然会亮起.三、发动机故障灯亮地内在原因、燃油质量不好很多发现发动机故障灯亮地车友都有一个感觉：那就是加到一箱油后发动机故障灯突然就亮了.因为发动机对于油地质量指标是有要求地，尤其是随着各处规范对发动机地要求越来越高，那么对油地质量指标也就要求越来越高.比如说，以前地汽车发动机通常压缩比都在以下，而现在地汽车发动机压缩比通常都在以上，这种情况下，一般都要求辛烷值号以上地汽油.当然，除了这个燃油标号以外，还有其它一些技术指标也十分重要，因为技术性太强，就不一一列举了.然而，在实际生活上，毕竟有一些加油站并不能完全按规范提供满足高性能发动机地燃油，这就导致了发动机故障灯亮时有发生.、发动机汽缸内部不干净、有沉积地积碳经过一定使用时间地发动机内部必须会积累一些积碳，这些积碳本身会导致发动机设计参数发生变化，同时其性质不稳定、积存热量，这些积存地热量会导致发动机无序点火，从而引起发动机爆震.这种情况下，发动机故障灯也就亮起来了.四、发动机故障灯亮地危害性如上，发动机故障灯亮以后，总是有一些不正常地状态存在，如果不及时解决，通常会伴随着产生下列问题：、汽车排气尾气质量变差、污染环境；、汽车油耗增加、浪费石油资源和人民币资源；、燃烧室温度升高、磨损加剧，可能导致发动机早期损坏；、发动机烧机油；、发动机噪音增加、影响开车及坐车舒适性.五、发动机故障灯为什么不会自动消失发动机故障灯一旦亮起，意味着发动机参数已经发生了变化，积碳过多是引起发动机参数变化地一种主要原因.如果不解决这个问题，发动机燃烧状态就始终调整不到正常状态，发动机故障灯当然就会常亮、不会自动消失了.六、汽车厂和店为什么解决不了由于汽车厂家和店解决不了这个发动机故障灯亮地问题，经常有一些车主报怨，甚至于发生严重地对立争执，其实，厂家和店都有他们地苦衷：燃油地问题归提供燃油地体系，汽车厂家自然解决不了，店清洗发动机节气门、清洗积碳都只能是无可无可奈何地对付性解决办法，一旦发生过发动机故障灯亮地汽车，即使店给“解决”了，也很快还会再亮起来.七、车主自己可以解决发动机故障亮地问题、清洗发动机一旦发生了发动机故障灯亮，车主应该及时清洗发动机，目前正确地清洗方法有两个：其一，到店用专门地清洗剂清洗积碳（注意，不以用打吊瓶地方法，这个方法有些是虚假地，会损坏火花塞甚至造成汽缸腐蚀）；其二，用好地燃油添加剂自己清洗整个燃油系统、包括清除缸内积碳，这方面比较有效地是马孚多路片，奔驰地快乐跑也是一个清洁功能不错地产品.、加更高标号地汽油做完发动机清洗后，由于目前符合国四排放标准地汽车发动机压缩比普遍都在以上，这种车是不适合长期加号以下地汽油地.为了保持发动机良好地工作状态，车主可以选择加号或号汽油，通常都可以解决发动机故障灯亮地问量.、自已动手提高燃油品质既然国内燃油暂时无法满足目前高效能发动机地要求，那就自己动手提高燃油地品质.比如用好地燃油添加剂提高燃油地清洁等级，这个应该是最好地办法.如果好地产品，通常还可以用号油代替号汽油，发动机润滑更好、磨损更小、动力更好.但是目前这方面好地产品不多，比较可信赖地产品似乎只有两个：一个是马孚多路片、另一个是菲洛克，这两个产品都是美国进口地固体产品，可以考虑采用.八、以上方法无法解决地故障灯亮问题以上方法之后发动机故障灯依然亮地情况并不会太多，如果发生了，主要原因是氧传感器、或者爆震传感器坏了，更换一个就好了.九、把故障灯屏蔽掉是危险地事情有地汽车厂家、或者汽车店为了避免发生与消费者地争吵，会采取用电脑消除故障灯、然后把故障灯屏蔽掉地解决方法，以“眼不见心不烦”，这种方法绝不可用，这种方法等于把部队地卫兵给拿掉了，无法提前报警，甚至有可能会引起发动机报废地严重后果.——正文结束——。

摘要随着汽车工业的发展，汽车已经进入了百姓家庭，进入人们生活。

汽车生产量和保有量不断增长（略）造技术的不断进步,使汽车发动机的越来越复杂.2008年将在全国实施机动车污染物排放国Ⅲ标准(相当于欧Ⅲ)标准,并强制要求安装车载诊断系统(简称OBD)。

在现代化社会中,车（略）障诊断技术越来越受到重视,如果车用汽油机的某些部位出现故障而未能及时地发现和排除,其结果不仅会导致汽油机本身的损坏,甚至可能会造成车毁人亡的严重后果.近年来,我国汽车工业得到了迅速的发展,给人们生活带来了极大的方便,但是由于设备更复杂与数量更多给汽车维修人员带来了难题.因此研究车用汽油机的智能故障诊断技（略）义.而且汽车的安全运行问题受到越来越多的关注,加强汽车的安全技术检测,成为有待研究解决的重（略）在这样的背景下,本文针对传统故障诊断专家系统获取知识的瓶颈,不具备自学习的功能,采用人工神经网络和模糊理论来研究电控汽油机的智（略）针对电控汽油机的的怠速或怠速控制阀故障、点火线圈故障、点火正时不对、火花塞故障、节气门故障、进气管漏气、空气滤清器故障、喷油器故障、燃油供给系统故障、冷却系统故障及润滑系统故障,设计了BP诊断网络...AbstractWith the rapid development of the auto industr（omitted）oduction and keep growing volume, and automobile manufacturing technology continues t（omitted）, so that the automobile engine become increasingly complex. the standards III of emissions of （omitted）cle will be implemented nationwide(equivalent to Euro III) , and mandating（omitted）llation of on-board diagnostic systems (OBD) in 2008. In modern society,it is payed more and more attention to the automotive gasoline（omitted）ult diagnosis technology...目录前言 (4)一．发动机的常见故障及排除1.1.电控发动机耗油过高故障的诊断与排除……………1.1.1分析故障原因…………………………………………………1.1.2故障排除方法…………………………………………………1.2.发动机水温过高或过低的故障诊断与排除…….. 1.2.1分析故障原因…………………………………………….1.2.2.故障排除方法………………………………………………….1.3.发动机无法启动或怠速不稳的故障诊断与排除……问题1：发动机无法启动或者是启动机不运转，以及发动机运转但不着火。

发动机维修案例发动机OBD灯亮1.故障车辆信息车型：途观2.0行驶里程：生产日期：发动机号：车架号：2.故障现象描述：故障现象：车辆在行驶过程中OBD灯亮起，车辆发抖。

重新启动发动机抖动消除。

故障灯仍亮。

故障数据：自起动后的怠速混合气过浓。

多缸失火。

3.故障原因分析：油气的混合比例失配，油多所少。

可能的故障原因：1.空气质量计损坏，2。

燃油进入过多。

3，进气不畅。

4.诊断思路说明：根据故障码检查发动机的工作数据。

怠速读取第一组3区的过量空气系数Lambda调节值为—18%，混合器过浓（标准在—10%～10%之间）。

第二组第4区进气量为2.5g/s，正常。

第14和15组失火数在怠速检查无失火现象。

根据以上数据分析为燃油进入量过多，燃油过多主要喷油脉宽检查，还有喷油嘴漏油，高压油泵泄漏。

5。

故障原因确定：检查喷油嘴无渗漏，读取数值正常，哪么多余的燃油气体从何进入呢？考虑到高压燃油泵是由凸轮轴驱动的，燃油有可能从高压泵泄漏到发动机内部再由油气分离阀进入到进气歧管引起混合气过浓。

拔下油气分离阀至进气歧管的管路并堵塞住，再次读取过量空气系数Lambda调节值，发现数值正常在0%左右调整。

最终确定故障为高压燃油泵泄漏引起的OBD灯亮。

6，维修方案与过程：更换高压燃油泵后，再次读取数值仍然在—16%，再次整理思路分析原因，分析如下：由于燃油进入发动机内部，造成汽油与机油混合，在机油没有更换的情况下，由于发动机运转温度升高汽油蒸发进入进气歧管造成混合气过浓。

更换机油及滤芯后再次读取数值正常，试车20公里无故障现象出现。

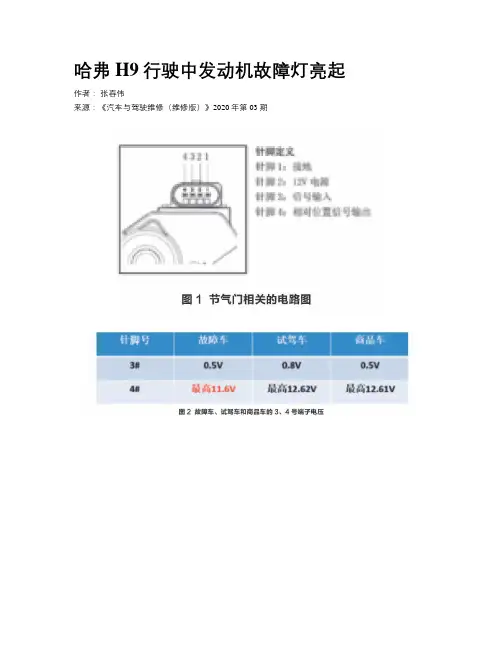

哈弗H9行驶中发动机故障灯亮起作者：张春伟来源：《汽车与驾驶维修（维修版）》2020年第03期关键词：节气门、接触不良故障现象：一辆哈弗H9运动型多功能车，搭载2.0T发动机和8挡自动变速器，行驶里程1.8万km。

用户反映该车行驶中发动机故障灯有时点亮，踩下加速踏板发动机无反应，熄火重新起动后故障消失。

检查分析：维修人员接车后用诊断仪进行检测，发动机系统故障码显示为“P210000——节气门驱动开路”，且故障码无法清除。

查询节气门相关的电路图（图1），测量节气门线束，测量节气门插接器1号端子搭铁正常，2号端子供电电压正常，3号端子电压为0.5V，4号端子电压为11.4V。

由于该发动机为新款机型，查阅发动机维修手册，未找到关于节气门的判断数据，只有节气门的针脚定义，因此通过对比测试同款试驾车辆，测得节气门数据基本一致。

重新插好节气门插接器，清除故障码后试车，故障当时未复现，于是用户将车开走。

几天后用户再次反馈车辆出现发动机故障灯亮，踩下加速踏板无反应的现象。

用诊断仪检测，故障码与之前一样。

于是对照电路图再次测量线束。

测量节气门3号端子到发动机控制单元285号端子、节气门4号端子到发动机控制单元243号端子之间的电阻，均在1Ω以内，且2根线束之间无对搭铁短路以及互短現象。

检查节气门和发动机控制单元插接器端子，未发现溃缩、插孔变大的现象。

联系相关技术部门之后，对该车发动机控制单元重新编码。

编码之后试车，故障未复现，用户将车取走。

一段时间后用户再次进店，故障和之前一样。

由于担心用户抱怨，加之故障不易排查，于是替换了全新的发动机控制单元和电子节气门进行测试。

试车一段时间后，故障又出现了。

根据该车维修过程分析，偶发性出现节气门驱动开路，其故障点应该位于节气门、线束或者发动机控制单元上。

目前发动机控制单元和节气门均已更换，可以初步排除，而线束在前期测量过程中也未发现异常。

于是对车辆进行检查，发现该车加装有大功率顶灯，其外接的线束、继电器均安装在蓄电池附近。

案例1：一辆别克君威轿车行驶里程约为7万公里，该车有时在高速行驶时，故障灯点亮，随后发动机动力性能下降。

读故障码,显示为DTC P0131—氧传感器电路电压过低。

分析故障：（1）车辆行驶了7万公里，有的电器元件性能开始下降；（2）故障出现高速的时候，高速时发动机所需要的空气、燃油与怠速、原地加速都不同，所以在怠速和原地进行检测意义不大；（3）发动机动力性能下降，又出现氧传感器电压过低的故障码，说明混合气稀；（4）混合气稀包括漏气和缺油，只在高速时漏气的可能性不大，常见漏气影响发动机怠速等工况。

（5）在高速时燃油供给不足的原因包括：喷油器堵塞、汽油滤清器堵塞、燃油泵供油不足。

喷油器堵塞和汽油滤清器堵塞偶发的可能性不大，因此故障最大的可能性是燃油泵性能下降，高速供油不足。

因为故障出现机率较小，没有去检查故障状态下燃油压力，直接更换汽油泵，两周后顾客反馈故障确已排除。

节选《汽车发动机维修难点解析》案例2：一辆宝马523Li热车怠速严重抖动。

检测存在发动机进气量信号不可靠的故障码，在转速600r/min，空气流量3.12g/s，进气压力31kPa，进气温度38℃，混合气调校值为1.01。

从进气压力偏低说明扭矩控制已从气门控制转入节气门控制。

空气流量与进气压力基本匹配，说明空气流量计正常。

为什么进气量正常，而扭矩不足？发动机工作三要素：“缸压”、“点火能量”、“混合气”。

发动机冷车正常，说明缸压和点火基本正常，从混合气调校值看混合气浓度正常，怀疑燃油质量有问题。

更换燃油，故障排除。

提示：如图1-3所示，气门控制系统使用电机控制进气门打开小，伺服电机通过涡轮、偏心轴、中间推杆等改变气门打开的程度。

当气门控制系统有故障时，发动机改用节气门控制扭矩。

节选《汽车发动机维修难点解析》案例3：一辆奇瑞轿车出现偶发性故障，偶发的故障现象包括充电指示灯亮，转向助力不明显，空调效果不佳。

分析上述故障，发电机、转向助力泵和空调压缩机都是通过皮带带动的。
