3纵断面设计

任务一 了解线路的纵断面
一、纵断面线路图
地面线 设计线敞开式线路
任务一 了解线路的纵断面
一、纵断面线路图
它是根据中线上各桩点的高程而点绘 的一条不规则的折线，反映了沿着中线地 面的起伏变化情况，一般用细实线表示。
任务一 了解线路它是经过技术上、经济上以 及美学上等多方面比较后，由设计人员定 出的一条具有规则形状的几何线，反映了 轨道交通路线的高低起伏变化情况。纵断 面设计线是由直线和竖曲线组成的。直线 （即均匀坡度线）有上坡和下坡，是用坡 度和水平长度表示的。直线的坡度和长度 影响着列车的行驶速度、运输的经济性以 及行车的安全，一般用粗实线显示。
四、节能型纵断面设计
车站设在线路纵断面的高处，两端为大下 坡，即为节能坡。列车从车站启动后，借助下 坡的势能增加列车加速度，缩短列车牵引时间， 从而达到节能的目的。列车进站停车可借助坡 度阻力，降低列车速度，缩短制动时间，减少 制动发热，节约环控能量消耗。
任务一 了解线路的纵断面
四、节能型纵断面设计
（4）设计高程。
在各变坡点、百米标、加标处要标 注轨道交通线路的设计标高。轨道交通 的设计高程一般有两种：路肩设计标高 和轨面设计标高。
任务一 了解线路的纵断面
二、纵断面栏目内容
（4）设计高程。
路肩设计标高为路基边缘位置高程。当线路通过地下水位高 或常年有地面积水的地区，路堤过低容易引起基床翻浆冒泥等危 害，路肩设计高程应高出线路通过地段的最高地下水位和最高地 面积水水位，并应加毛细水上升高度和有害冻胀深度，再加0.5 m。
轨面设计标高为轨顶高程。一般地铁线路纵断面设计高程应 为轨面设计标高。
任务一 了解线路的纵断面
二、纵断面栏目内容
（5）设计坡度和设计坡长。

第三章纵断面设计一、填空题1、在公路路线纵断面图上，有两条主要的线：一条是（）；另一条是（）。

2、纵断面的设计线是由（）和（）组成的。

3、纵坡度表征匀坡路段纵坡度的大小，它是以路线（）和（）之比的百分数来度量的。

4、新建公路路基设计标高即纵断面图上设计标高是指：高速、一级公路为（）标高；二、三、四级公路为（）标高。

5、汽车在公路上行驶的主要阻力有（）阻力、（）阻力、（）阻力和（）阻力等四种。

6、缓和坡段的纵坡不应大于（），且坡长不得（）最小坡长的规定值。

7、二、三、四级公路越岭路线的平均坡度，一般使以接近（）和（）为宜，并注意任何相连3KM路段的平均纵坡不宜大于（）。

8、转坡点是相邻纵坡设计线的（），两坡转点之间的距离称为（）。

9、在凸形竖曲线的顶部或凹形竖曲线的底部应避免插入（）平曲线，或将这些顶点作为反向平曲线的（）。

10、纵断面设计的最后成果，主要反映在路线（）图和（）表上。

11、设置爬坡车道的目的主要是为了提高高速公路和一级公路的________，以免影响_________的车辆行驶。

二、选择题1、二、三、四级公路的路基设计标高一般是指（）。

A 路基中线标高B 路面边缘标高C 路基边缘标高 D路基坡角标高2、设有中间带的高速公路和一级公路，其路基设计标高为（）。

A 路面中线标高B 路面边缘标高C 路缘带外侧边缘标高D 中央分隔带外侧边缘标高3、凸形竖曲线最小长度和最小半径地确定，主要根据（）来选取其中较大值。

A 行程时间，离心力和视距B 行车时间和离心力C 行车时间和视距D 视距和理性加速度4、竖曲线起终点对应的里程桩号之差为竖曲线的（）。

A切线长 B 切曲差 C 曲线长5、平原微丘区一级公路合成坡度的限制值为10%，设计中某一路段，按平曲线半径设置超高横坡度达到10%则此路段纵坡度只能用到( ).A 0%B 0.3%C 2% D3%6、汽车在公路上行驶，当牵引力的大小等于各种行驶阻力的代数和时，汽车就（）行驶。

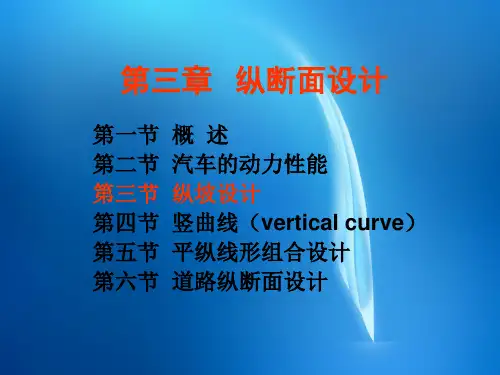

第三节 纵坡设计
一、纵坡设计的一般要求
1．纵坡设计必须满足《标准》的各项规定。 2．为保证车辆能以一定速度安全顺适地行驶，纵坡应具有一定的 平顺性，起伏不宜过大和过于频繁。
尽量避免采用极限纵坡值。 合理安排缓和坡段，不宜连续采用极限长度的陡坡夹最短长度 的缓坡。 连续上坡或下坡路段，应避免设置反坡段。 越岭线哑口附近的纵坡应尽量缓一些。 3．纵坡设计应对沿线地面、地下管线、地质、水文、气候和排水 等综合考虑，视具体情况加以处理，以保证道路的稳定与通畅
• 3、城市道路最大纵坡约相当于公路相应设计车速下最大纵坡减 小1%。
（二）最小纵坡（minimum longitudinal gradient）
最小纵坡：各级公路在特殊情况下容许使用的最小坡度值。 最小纵坡值：0.3%，一般情况下0.5%为宜。 适用条件：横向排水不畅路段：长路堑、桥梁、隧道、设超 高的平曲线、路肩设截水墙等。 当必须设计平坡（0%）或小于0.3%的纵坡时，边沟应作纵向 排水设计。 在弯道超高横坡渐变段上，为使行车道外侧边缘不出现反 坡，设计最小纵坡不宜小于超高允许渐变率。 干旱少雨地区最小纵坡可不受上述限制。
12.0 4.5四）合成坡度（resultant gradient） 1、定义：合成坡度是指由路线纵坡与弯道超高横坡或路拱横
坡组合而成的坡度，其方向即流水线方向。 合成坡度的计算公式为：
大坡度值。
• 最大纵坡的影响因素： 1、汽车的动力特性：汽车在规定速度下的爬坡能力和
下坡的安全性。
2、道路等级：等级高，行驶速度大，要求坡度阻力尽 量小。
3、自然条件：海拔高度、气温、降雨、冰雪等。
纵坡度大小的优劣：
坡度大：行车困难，上坡速度低，下坡较危险。 山区公路可缩短里程，降低造价。

（四）汽车的动力因数
T Rw D ( f i) a G g
表征某型汽车在海平面高程上，满载情况下， 每单位车重克服道路阻力和惯性阻力的性能

g
D f i
a

g
a
（五）汽车的行驶状态
g a (D )

f i
汽车的行驶状态有以下三种情况： • 加速行驶 • 等速行驶 • 减速行驶 • 在动力特性图上，等速行驶的速度称为平衡速度。 • 每一排档都存在各自的最大动力因数，与之对应的速度称 作临界速度。
路堤
路堑
第二节 汽车的动力特性与纵坡



保证汽车在道路上行驶的稳定性 尽可能提高车速 保证道路上的行车畅通 尽量满足行车舒适
§ 3.2 汽车的动力特性与纵坡
• 加速最快的汽车：
Dauer 962 Le Mans 产地： 德国 出厂日期：1994年 0-100km/h耗时2.6秒
跑的最快的汽车： 最高荣誉在1987年被奥斯莫 比尔部夺得，他们研制的“航天 技术1号”未来车在德克萨斯汽 车测试场上创下了当今 447km/h的世界最高纪录，享 有“世界第一快车”的美称。

最小纵坡：
各级公路在特殊情况下容许使用的最小坡度值。 最小纵坡值：0.3%，一般情况下0.5%为宜。 适用条件：排水不畅路段：长路堑、桥梁、隧道、 设超高的平曲线等。

当必须设计平坡（0%）或小于0.3%的纵坡时，边 沟应作纵向排水设计。

干旱少雨地区最小纵坡可不受上述限制。
平均纵坡（average gradient） 1）平均纵坡----指一定路线长度范围内，路线两 端点的高差与路线长度的比值。 二、三、四级公路越岭线的平均纵坡： 2）相关规定 ① 相对高差200～500m 不应大于 5.5％ ② 相对高差>500m 不应大于 5％
