纵断面设计-方案1

纵断面设计的步骤纵断面设计是道路工程中不可或缺的环节，它描述了道路沿线的地形变化以及道路的纵向特征。

在进行纵断面设计之前，需要进行详尽的地形测量和确定设计标准，以确保设计的道路满足交通和安全要求。

下面将介绍纵断面设计的主要步骤。

步骤一：确定纵断面起点和终点确定纵断面的起点和终点是设计过程的第一步。

起点通常为接口或交叉路口，而终点则可以是另一个接口或者终点道路。

这一步的目的是确定设计的范围，以便进行后续的设计工作。

步骤二：收集地形数据收集地形数据是纵断面设计的关键步骤之一。

使用地形测量仪器或者无人机等先进的测量工具，对道路沿线的地形进行测量，以获取高程数据。

这些数据将用于绘制纵断面图，并对设计做出影响。

步骤三：绘制纵断面图根据收集到的地形数据，使用计算机辅助设计软件（CAD）或绘图工具，绘制纵断面图。

在纵断面图中，道路的纵向比例通常为1：100或1：200，以便能够清晰可见地显示道路的变化。

纵断面图应包含道路的中心线、纵坡、切坡、挖土和填土等重要信息。

步骤四：确定设计标准和要求在进行纵断面设计之前，需要根据交通规划和设计要求确定道路的设计标准。

这些标准包括道路的纵向坡度、最小半径、最大坡度等。

根据不同的设计要求，纵断面的设计将有所不同。

步骤五：确定纵断面的纵向坡度纵断面的纵向坡度是指道路的纵向变化。

根据设计标准和道路的功能，确定道路的纵向坡度。

通常，道路中心线的纵坡应逐渐降低，以便提供流畅和安全的行车体验。

步骤六：设计挖土和填土区域在绘制纵断面图时，需要根据道路纵向变化确定挖土和填土的区域。

挖土区域通常出现在道路的上坡段，而填土区域则出现在下坡段。

设计挖土和填土区域时，需要考虑土壤的稳定性和排水条件。

步骤七：设计切坡和边沟对于具有较大纵坡的道路，需要设计切坡和边沟以确保道路的稳定性和排水。

切坡是指道路两侧的斜坡，其目的是防止土壤坍塌。

边沟是指道路两侧的开放排水渠，用于排除降水和道路上的积水。

步骤八：进行纵断面的评估和修改在完成纵断面设计后，需要对设计进行评估和修改。

简述纵断面设计的方法与步骤纵断面设计是公路设计中的一个重要环节，它是指根据地形地貌、交通需求和工程技术要求，以及相关规范和标准，对公路纵断面进行合理设计和布置的过程。

纵断面设计的方法和步骤主要包括以下几个方面：1.数据收集：首先要收集和整理相关的地形地貌数据，包括地形图、高程数据、地形特征等；同时还需要获取交通流量数据、交通需求情况、设计标准等。

2.地形分析：对收集到的地形地貌数据进行分析，了解地形特征、高差变化情况、倾斜程度等。

根据地形特征，确定设计纵断面原则，如纵坡选择和过坡点的确定等。

3.纵断面起点确定：根据交通流量和道路功能要求，确定纵断面的起点位置。

起点位置一般选在连续缓坡上，使车辆能够适应转向桥梁、隧道等特殊工程的纵坡要求。

4.纵断面分段：根据起点位置和纵坡选择原则，将整个公路纵断面划分为若干个段落，每个段落的坡度、坡长和坡度变化率要保持合理，以满足交通安全和舒适性要求。

5.纵坡设计：根据交通需求和交通流量，结合地形地貌的变化情况，设计纵坡的坡度和坡长。

纵坡设计的目标是保证交通安全和行车舒适性，坡度不宜过大，也不宜过小，既要保证车辆的动力需求，又要满足制动和操控的需要。

6.横坡设计：根据交通安全和排水要求，进行横向坡度的设计。

根据工程技术要求和标准，确定横坡的最大坡度和最小坡度，横坡的设计是为了保证雨水迅速排除，防止积水导致的安全隐患。

7.横断面设计：根据交通流量和道路功能要求，设计道路的车道宽度、人行道宽度、路肩宽度等。

同时，也要考虑道路的绿化和景观设计，保证道路的美观性。

8.技术参数计算：根据设计要求和规范标准，计算并确定纵断面的各项技术参数，包括坡度、坡长、高差、横坡、曲线半径等。

9.综合评价：对设计的纵断面进行综合评价，与相关规范和标准进行对比，检查设计是否满足要求，是否符合交通安全和工程技术要求。

10.优化调整：如果设计存在不合理或不符合要求的地方，需要进行优化调整，重新设计和计算，以达到设计目标和要求。

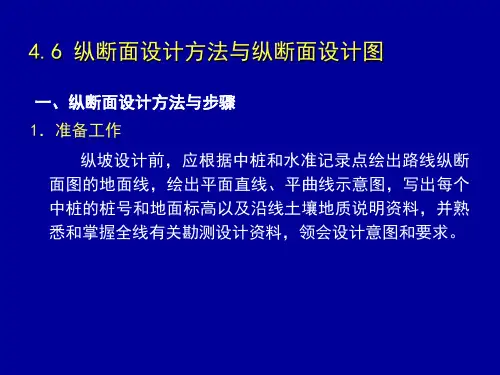

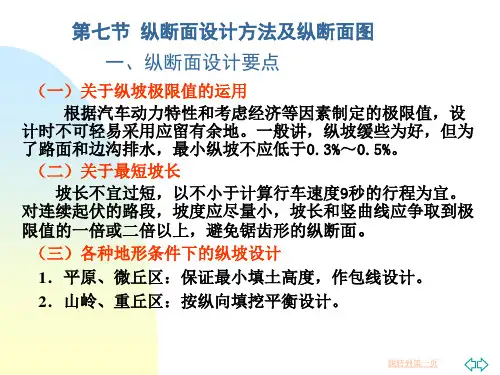

纵断面设计方法与步骤1．准备工作纵坡设计前，应根据中桩和水准记录点绘出路线纵断面图的地面线，绘出平面直线、平曲线示意图，写出每个中桩的桩号和地面标高以及沿线土壤地质说明资料，并熟悉和掌握全线有关勘测设计资料，领会设计意图和要求。

2．标注控制点所谓控制点，就是指影响纵坡设计的高程控制点。

“控制点”可分为两类:一类是属于控制性的“控制点”，控制路线纵坡设计时必须通过它或限制从其上方或下方通过。

这类控制点主要有:①路线起、终点；②越岭哑口；③重要桥涵；④最小填土高度；⑤最大挖深；⑥沿溪线的洪水位；⑦隧道进出口；⑧平面交叉和立体交叉点；⑨铁路道口；⑩城镇规划控制标高以及受其它因素限制路线必须通过的标高控制点等。

第二类是属于参考性的“控制点”，叫经济点。

对于山岭重丘区的公路，除应标出控制性质的“控制点”以外，还应考虑各横断面上横向填挖基本平衡的经济点，以降低工程造价。

横断面上的经济点有以下三种情况：1)当地面横坡不大时，可在中桩地面标高上下找到填方和挖方基本平衡的标高，纵坡通过此标高时，在该横断面上挖方数量基本等于填方数量。

该标高为其经济点，如图a）。

2)当地面横坡较陡时，填方往往不宜填稳，有时坡脚伸得较远，采用多挖少填甚至全部挖出路基的方法比砌石护坡经济，这时多挖少填或全挖路基的标高为经济点，如图b）。

3)当地面横坡很陡，无法填方时，需砌筑挡土墙，此时宁愿全部挖出路基或深挖，该全部挖出或深挖路基的标高为其经济点，如图c）。

当地面横坡很陡,必须作挡土墙时,当采用某一设计标高使该断面按1m长度计施工的土石方与挡土墙费用总和最省,该标高为其经济点。

设计时“经济点”通常用“路基横断面透明模板”来确定，如下图所示。

“路基横断面透明模板”可用透明描图纸或透明胶片制成，其上按横断面图的比例绘出路基宽度（挖方路段尚应包括两侧边沟的宽度）和各种不同坡度的边坡线（上为挖方，下为填方）。

使用时将“路基横断面透明模板”扣在绘好地面线的横断面图上，使中线重合，根据地面横坡的大小，上下移动“模板”，使填方和挖方面积大致相等或工程造价最经济，此时，“模板”上的路基顶面与该中桩的地面高之间的高差就是经济填挖值。

当我们设计完路线之后，就要进行纵断面设计了。

Civil3D的纵断面可以分为快速纵断面和一般纵断面。

快速纵断面是一种临时纵断面，当你存盘的时候，它会自动消失。

并且快速纵断面的编辑功能很弱。

快速纵断面相当于草图，在设计的时候做为快速参考之用。

一般纵断面有非常强大的编辑功能和标签标注功能，供我们实际设计纵断面的时候应用。

无论哪种纵断面，Civil3D都有两个概念，一个是纵断面图（Profile View），一个是纵断面线（Profile）。

纵断面线就是我们常说的设计纵断面，原始地面线等。

而纵断面图包括了纵断面各种标注的栏目，纵断面的网格，标尺等。

所以，标签就可以对这两种对象进行标注。

Civil3D有一个概念是和传统软件有很大不同的，在Civil3D中，可以同时设计多个路线、纵断面，而传统的以文件为中心的设计软件，一般一次只能操作一条路线，设计纵断面等。

因此，在使用Civil3D的时候，这种设计的思路就更加灵活，当然有时也会让人感觉有些困惑。

Civil3D的设计初衷是为了解决从简单到异常复杂项目的，并且有多个土木专业在一起协同工作。

关于这个观点，先记下了，后面会慢慢阐述。

快速纵断面创建快速纵断面，可以使用这个命令。

可以对于PL线，放坡要素线等获得快速纵断面。

我们经常使用的是PL线，实际上，放坡要素线的作用会更大。

首先放坡要素线的编辑命令要比PL线丰富，另外随时可以基于放坡要素线进行放坡设计或者添加到曲面中做为特征线，而这些在实际工程设计中是非常有帮助的。

使用2D PL线创建的快速纵断面如下图。

另外还有一个非常好的特点是，这个快速纵断面是自动更新的，当你修改PL线的位置，快速纵断面也是实时变化的。

如果使用3D的放坡要素线或者3D PL线，除了有地面线以外，快速纵断面还会包含放坡要素线的高程在纵断面上的投影。

正是因为有了快速纵断面和动态更新的特性，我们才可以使用放坡要素线的高程编辑器直观的编辑放坡要素线的高程，甚至如果将这个放坡要素线作为特征线添加到曲面中后，我们还可以直观的编辑曲面。
